Струбцина из дерева своими руками

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.

Привет всем любителям самоделок. Как-то раз мне понадобилось зажать деталь, при отпиливании от нее части, как это сделать без тисков не особо было понятно, в итоге я решил, что нужно сделать какую-то приспособу, а именно струбцину, детали у меня как обычно были выполнены из старого доброго паркета. Такая самоделка поможет нам не только пополнить коллекцию инструментов, но и сэкономить немного денег.

Но перед тем, как перейти к прочтению предлагаю посмотреть видео, где я подробно показал весь процесс изготовления.



Для того, чтобы сделать самодельную струбцину из дерева, понадобится:
* Паркет, можно использовать любые достаточно крепкие доски
* Шпилька с резьбой М6
* Две гайки М6 и шайбы к ним
* Электродрель
* Два шурупа с шляпкой под шестигранную 8 мм головку
* Наждачная бумага
* Напильник
* Стамеска
* Ножовка по металлу

Вот и все, что необходимо для сборки самоделки.

Шаг первый.
Для начала необходимо определиться с материалом, все-таки нагрузки на данную самоделку будут весьма большими, то и материал должен быть с запасом по прочности. Я выбрал дубовый паркет, потому что прочности у него хватает для таких целей, да и в наличии это было первое, что попалось под руку. Делать я решил маленькую струбцину, так как редко имею дело с большими деталями. Далее я отпилил из данного паркета рейку шириной около 2 см, решил, что это будет достаточно, учитывая, что длина не превышает 25 см.

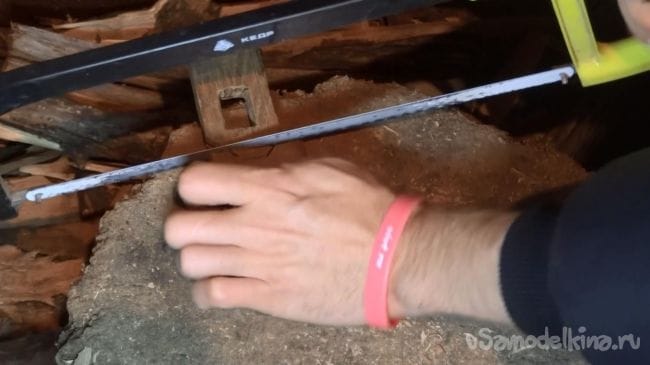

Если в вашей струбцине длина будет больше 25 см, то настоятельно рекомендую применить доску с большей шириной или выбрать материал покрепче дерева. Также следует обратить внимание на то, что пилить лучше всего пилками с мелким зубом, я обычно в таких случаях пилю ножовкой по металлу, спил после нее почти не требует шлифовки.

Слегка зашлифовываем деталь вручную, полировать деталь нет смысла, так как это будущий рабочий инструмент.

Шаг второй.

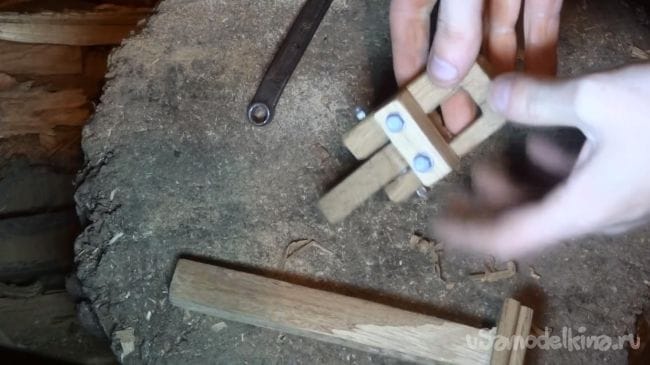

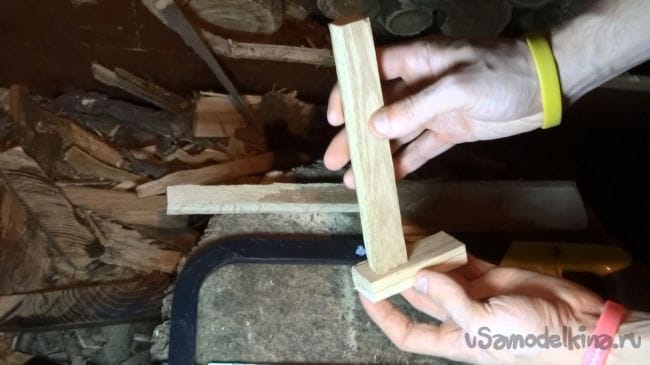

После того, когда основная деталь готова, приступаем к нижней неподвижной губке. Ее я выпилил той же ножовкой по металлу.

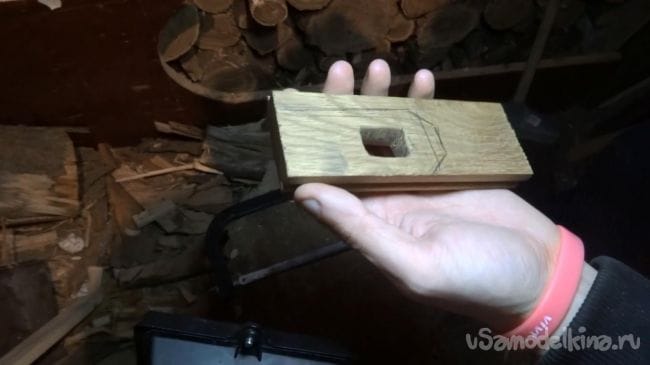

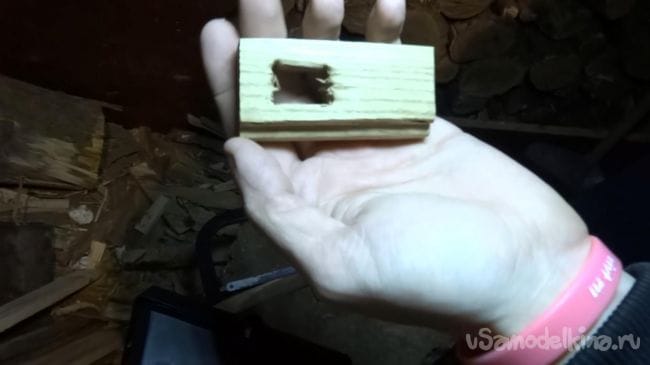

Затем просверлил при помощи электродрели сверлом 3 мм четыре отверстия по краям, после чего зубилом выбрал материал и подравнял отверстие напильником. В итоге я получил прямоугольное отверстие, в которое плотно вставляется предыдущая деталь.



Ее для надежности следует приклеить на ПВА.

Шаг третий.

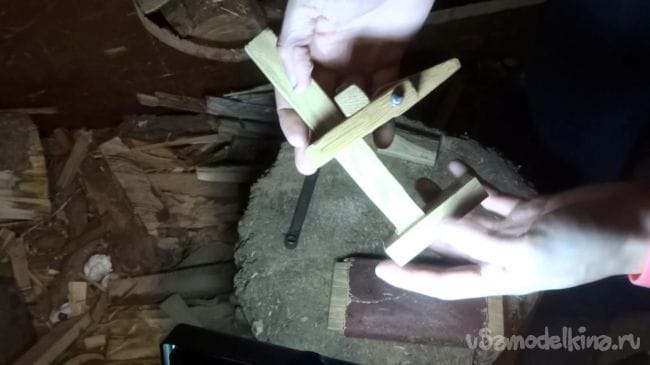

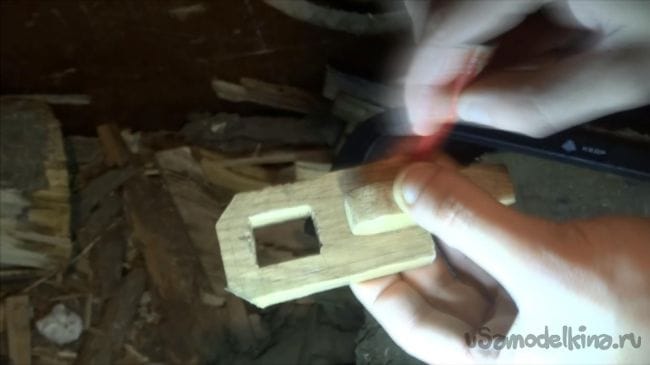

Ну вот и почти готова самоделка, осталось сделать подвижную губку. Ее к слову делать чуточку сложнее. Деталь состоит из того же кусочка паркета, который я также просверлил дрелью и выбрал внутри прямоугольник, чтобы одеть на основание.

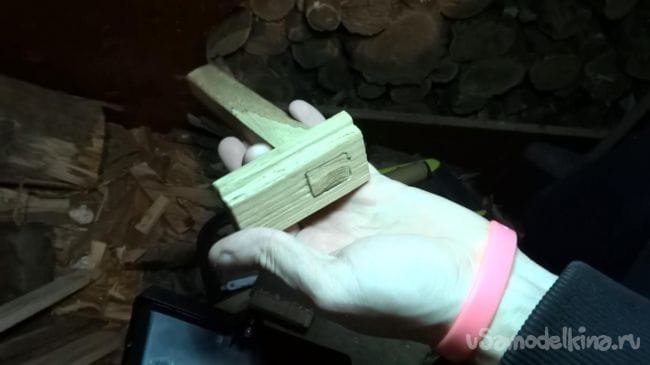

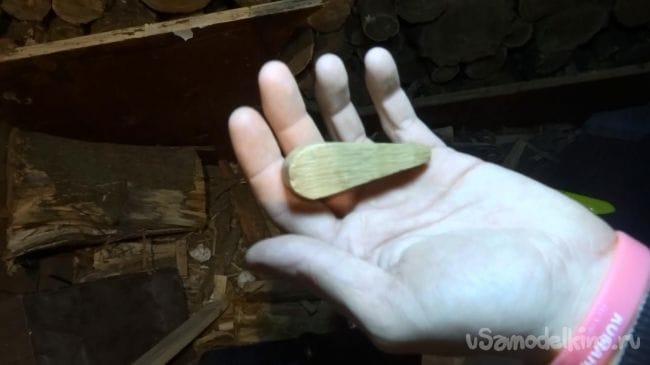

Отличие конструкции подвижной губки от неподвижной заключается в том, что она имеет эксцентрик, который позволяет зажать необходимую деталь, размеры которой могут варьироваться в определенных интервалах. В верхней губке проделываем прямоугольное отверстие для подвижного эксцентрика, его я также выпилил из паркета, ширина составляет 15 мм.



Смещение центра должно быть не сильным, но также не быть очень маленьким, иначе деталь не будет плотно держаться, что не есть хорошо в случае струбцины.

Шаг четвертый.
В подвижной губке и эксцентрике нужно просверлить отверстие 4 мм сверлом.

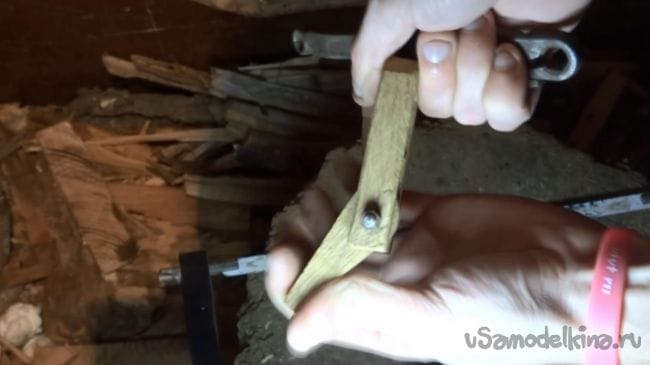

После этого устанавливаем эксцентрик при помощи шпильки с резьбой М4, предварительно подложив по одной шайбе на сторону. Слишком сильно гайки зажимать не рекомендую, так как это может повредить саму губку.

Принцип работы такой струбцины заключается в том, что при повороте эксцентрика его смещение упирается в деталь, что влечет за собой перекос подвижной губки, в следствие чего она заклинивает, тем самым удерживая зажимаемую деталь.



Шаг пятый.

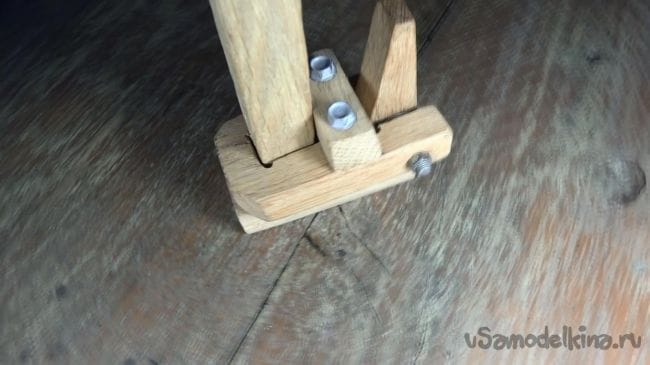

С верхней губкой еще не все, к ней я прикрутил небольшой отрезок паркета, который будет служить дополнительным упором при зажиме детали. Отпилил небольшой кусочек из того же дубового паркета, затем просверлил два отверстия по краям. Далее его я прикрутил на два самореза с шляпкой под шестигранный гаечный ключ.

Для большей надежности крепления упора можно проклеить соединение, этого я не делал, но при повышенных нагрузках все-таки есть риск, что неприклеенная деталь сорвет или шляпки шурупам или вырвет резьбу, учтите этот момент.

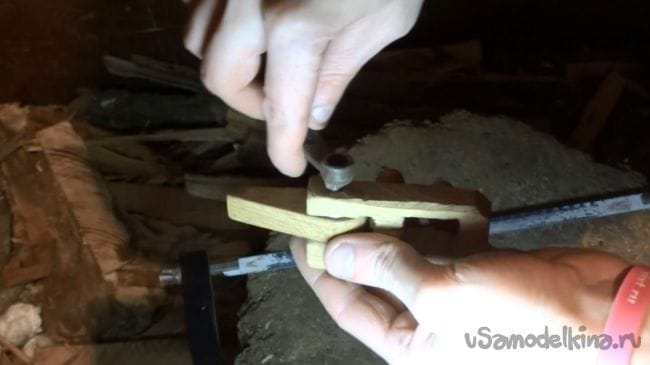

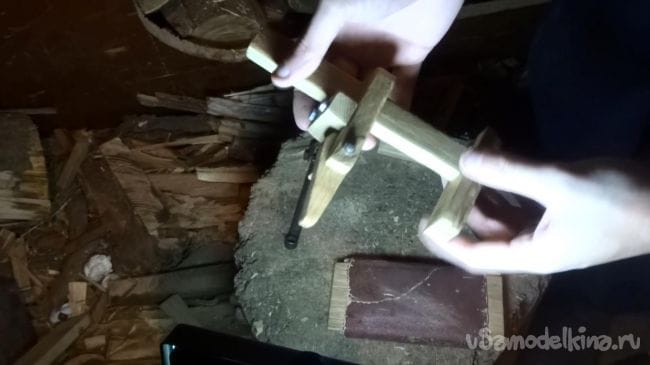

В итоге получилась такая струбцина.

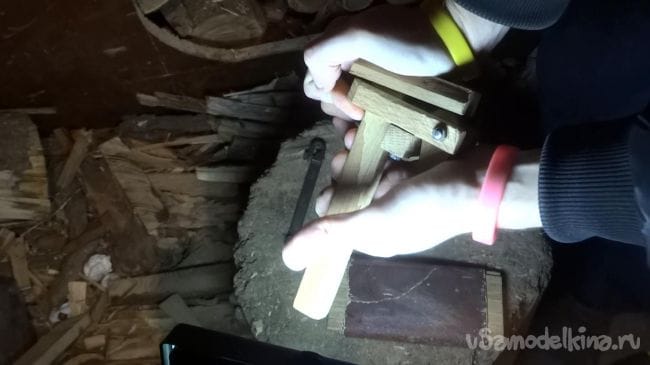

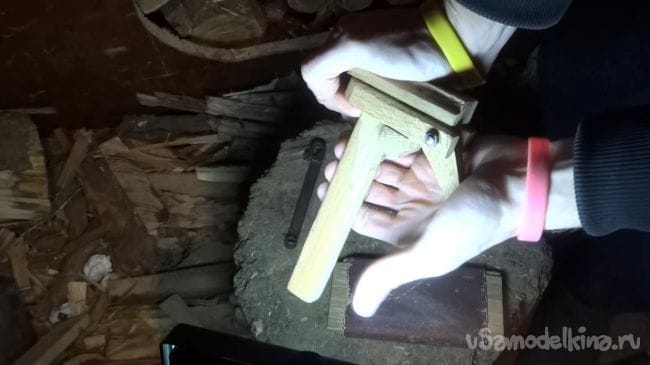

Ее я немножко испытал, держит достаточно крепко, в дальнейшем думаю ее доработать и сделать уже из металла, я для моих целей пока хватает и такой скромной струбцины.

На этом у меня все, всем спасибо за внимание и творческих успехов.
