Резиномоторная модель из потолочной плитки


В данной статье подробно описано изготовление резиномоторной модели самолета из потолочной плитки, реек и других подручных материалов. По времени изготовление займет пару свободных вечеров, а удовольствие от запусков получит любой ребенок.

Материалы:
- потолочная плитка
- рейка 5*3*550 мм
- стальная проволока (или канцелярские скрепки)
- нитки
- рыбацкая резина
- ушные палочки (или пустые стержни от ручек)
- пластиковая бутылка
- бумага
- скотч
- бамбуковые шпажки

Инструменты:
- клеи потолочный, ПВА и эпосидный (пятиминутка)
- резак
- шило
- наждачка
- шуруповерт и тонкие сверла
- плоскогубцы
- кусачки
- лобзик
- ручка
- линейка
- угольник
- ножницы

Чертеж модели, точнее схема с размерами – в данном файле формата PDF.

chertezh.pdf [52,89 Kb] (скачиваний: 109)
Посмотреть онлайн файл: chertezh.pdf


Шаг 1. Крылья и хвостовое оперение.

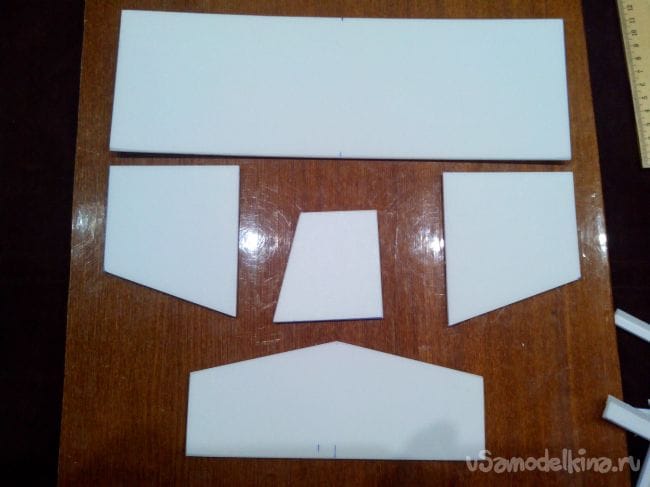

Чертим прямо на листе потолочной плитки крыло, «ушки» крыла, киль, стабилизатор и вырезаем их по линейке резаком.

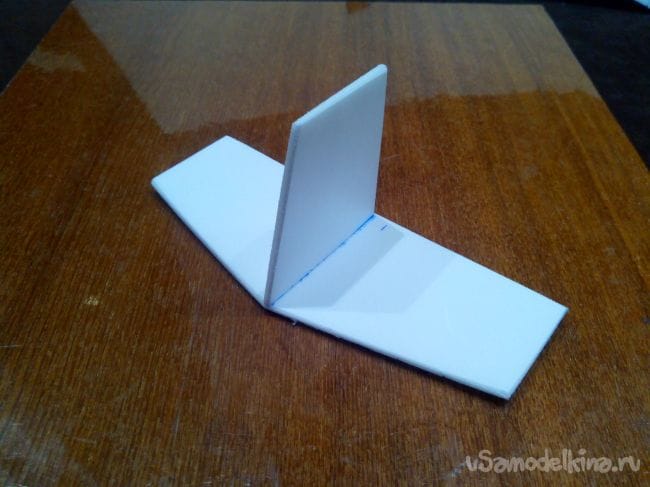

Обрабатываем кромки киля и стабилизатора наждачкой, немного скругляя их, приклеиваем киль к стабилизатору (желательно по угольнику) и откладываем на просушку.

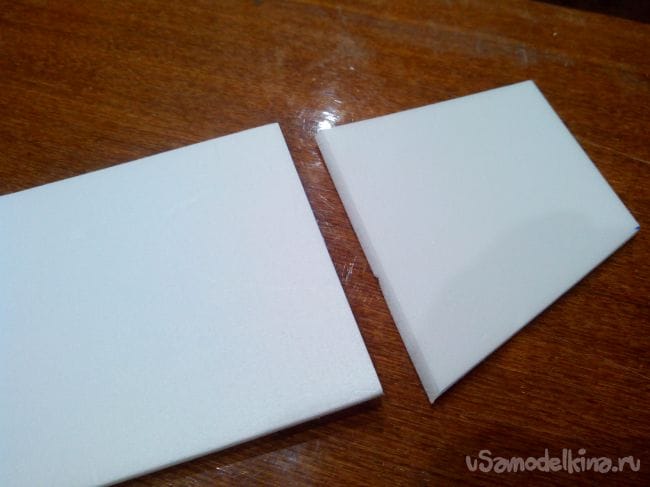

Края «ушек», которые будут прилегать к концам крыла, стачиваем наждачкой под углом.

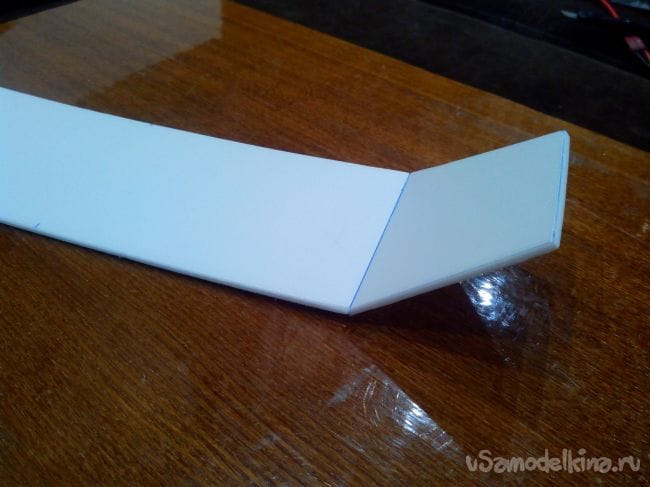

Затем прилеиваем «ушки» к крылу, сравнивая угол приклеивания по линейке, и оставляем сохнуть.

«Ушки» на крыле нужны вместо поперечного угла V, чтобы обеспечить модели более ровный полет.

Шаг 2. Фюзеляж и резиномотор.

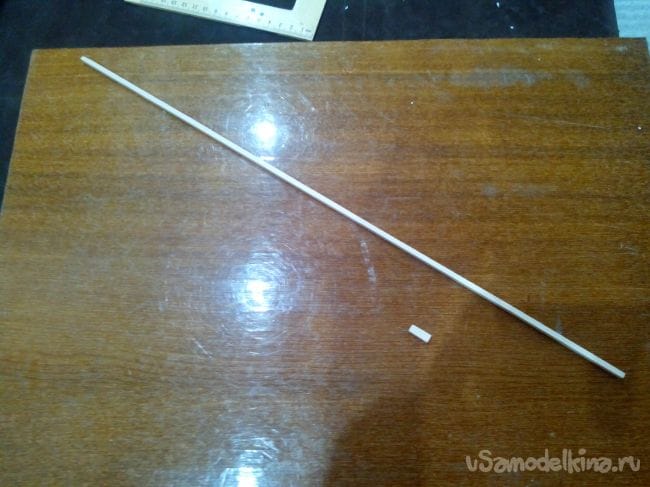

Берем рейку сечением 5*3 мм и отпиливаем от нее часть длиной 480 мм (сам фюзеляж) и 15 мм (моторама).

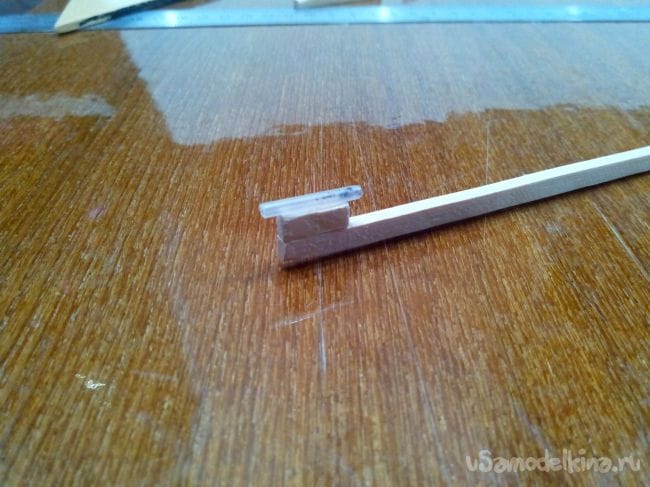

От ушной палочки или стержня от ручки отрезаем кусочек длиной 20 мм и приклеиваем его и мотораму к концу рейки-фюзеляжа. Эта трубочка должна выпирать на несколько миллиметров вперед. И не забываем сделать небольшой выкос, иначе модель будет сильно уводить в сторону.

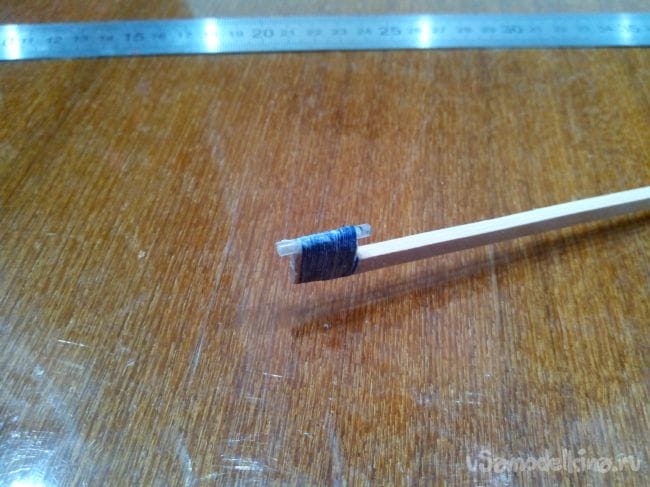

Затем обматываем место склейки нитками с клеем ПВА.

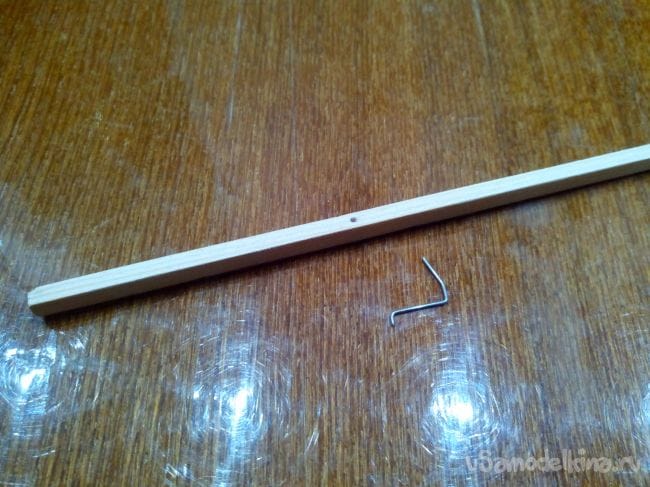

Из стальной проволоки выгибаем задний крюк для резиномоторного двигателя, а в хвостовой части фюзеляжа шилом делаем небольшое отверстие.

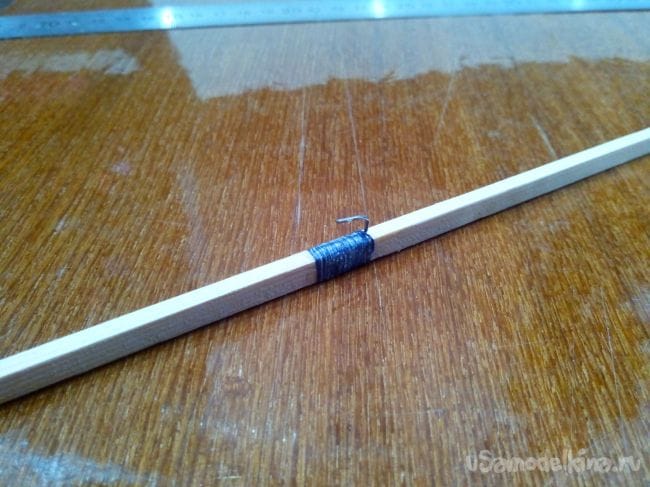

Вставляем крюк в отверстие и обматываем нитками с клеем ПВА.

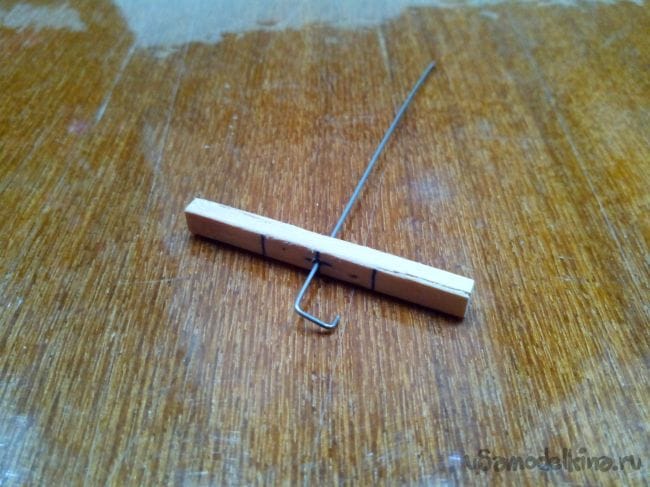

Ступицу винта изготавливаем из той же рейки – длина 50 мм. Делаем от концов ступицы отметки в 15 мм и делаем лобзиком пропилы до этих отметок, ориентируясь по ребрам, то есть по диагонали, если смотреть на ступицу с торца. Из стальной проволоки выгибаем ось винта и вставляем в просверленное заранее отверстие в центре ступицы.

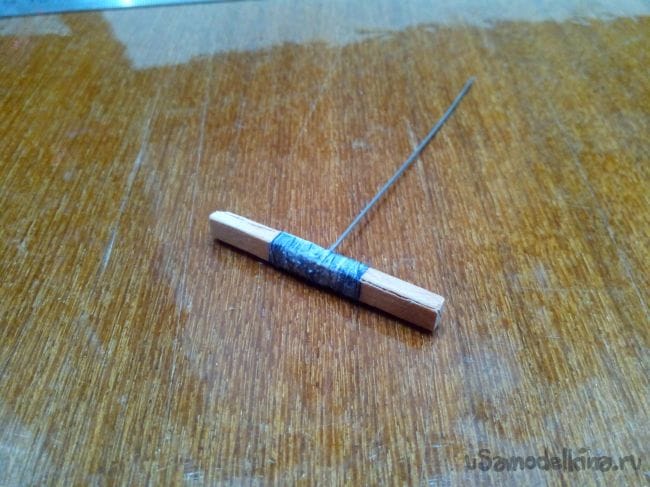

Приматываем ось нитками с клеем ПВА.

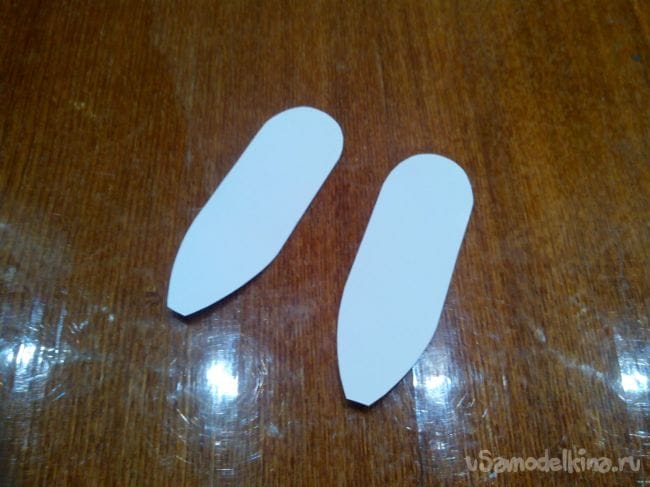

На листе бумаги чертим шаблоны лопастей (длина 90 мм, ширина 30 мм) и вырезаем.

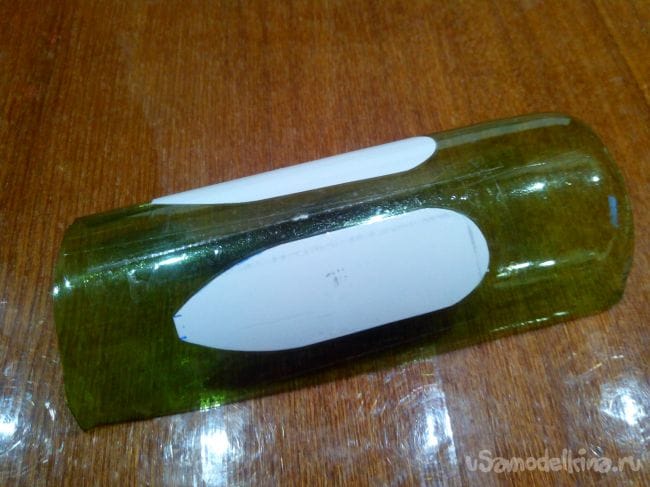

Приклеиваем шаблоны лопастей к пластиковой бутылке вдоль, чтобы лопасти имели выпукло-вогнутый профиль.

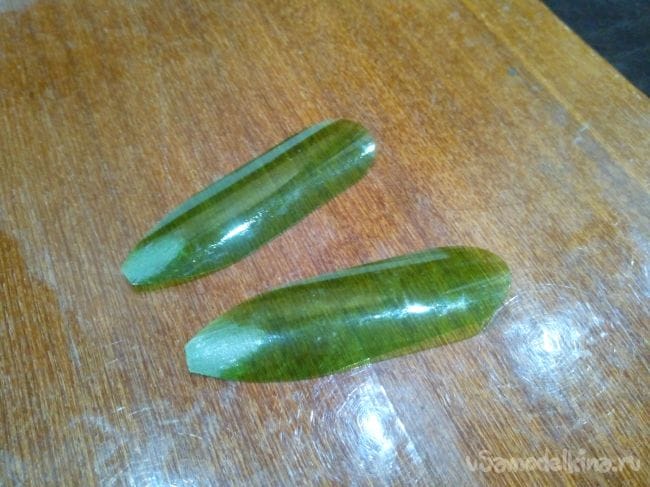

Вырезаем лопасти ножницами, а места приклеивания их к ступице зашкуриваем.

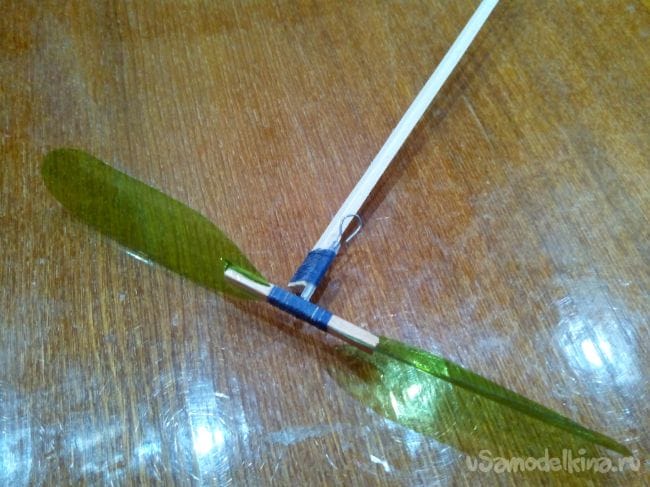

Вклеиваем лопасти в ступицу на эпоксидку-пятиминутку (различные суперклеи себя в этом случае не оправдали – они слишком эластичны). Затем вставляем ось винта в трубочку на мотораме и плоскогубцами загибаем крючок для резиномотора.

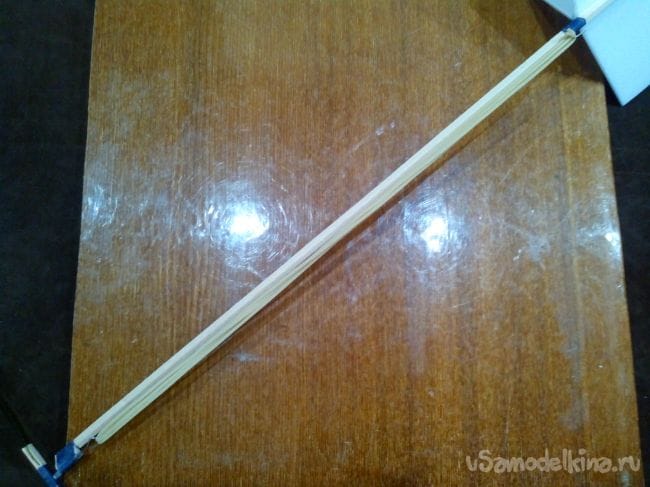

Натягиваем резиномотор из четырех нитей (хотя это зависит от диаметра резинки) между крючками.


Шаг 3. Шасси.

Строго говоря, данную модель можно вообще сделать без шасси, но в данном случае оно играет роль утяжелителя носовой части, чтобы центровка модели была не слишком задней. Если хочется сократить время изготовления модели, достаточно приклеить грузик весом примерно 5-6 грамм в носовой части.
Итак:

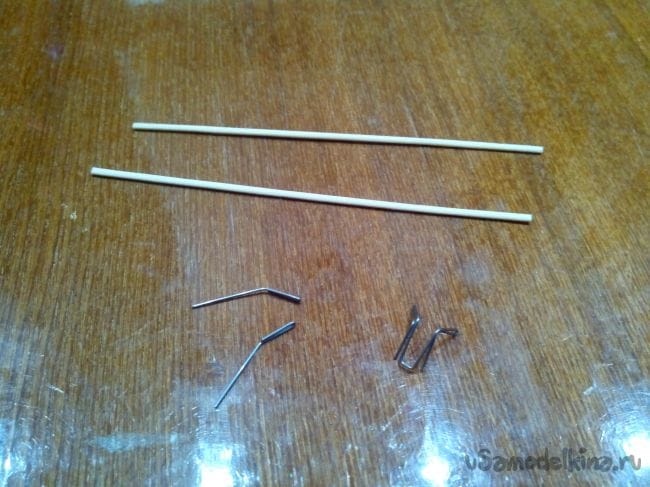

Из тонких бамбуковых палочек (например, от коврика) делаем две стойки длиной 150 мм. Из стальной проволоки выгибаем соединительную часть стоек и оси колес.

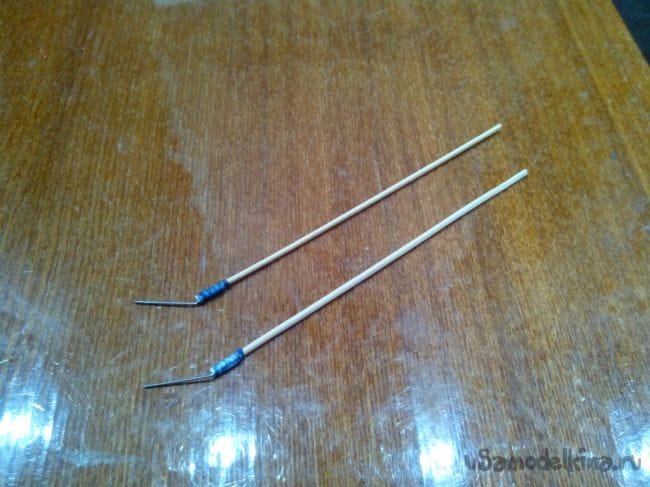

Приматываем нитками с клеем ПВА оси к стойкам.

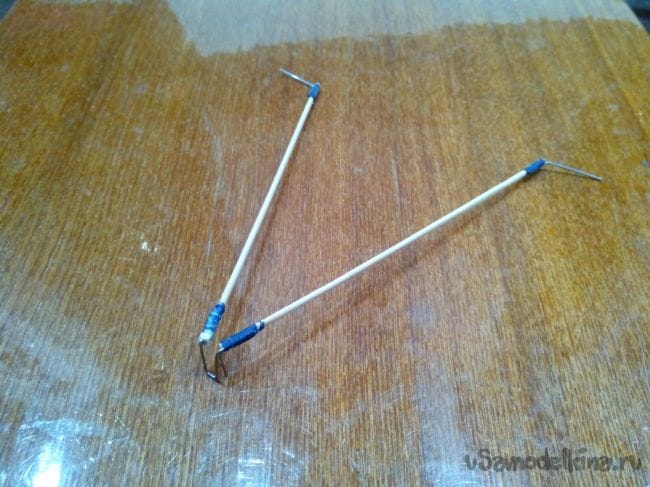

Также нитками с клеем соединяем обе стойки с проволочной деталью.

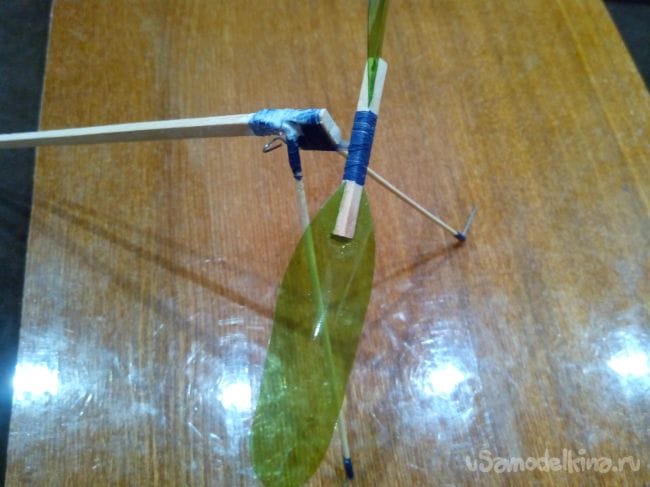

Приклеиваем шасси к фюзеляжу в районе моторамы и обматываем нитками с клеем.

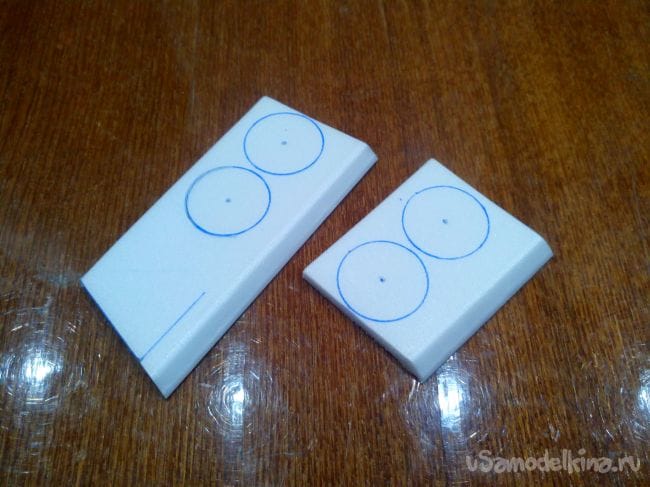

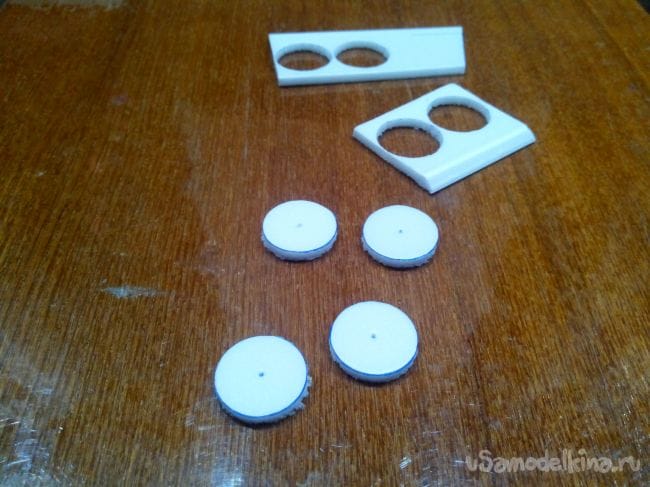

Из потолочной плитки чертим заготовки колес (по две штуки на каждое) диаметром 25 мм.

И вырезаем их резаком.

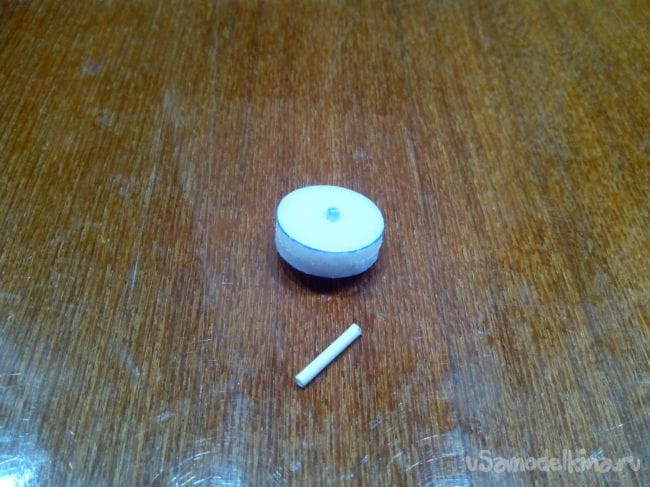

Склеиваем заготовки попарно. Из ушной палочки или стержня от ручки делаем оси колес (длина 12 мм) и вклеиваем их в колеса.

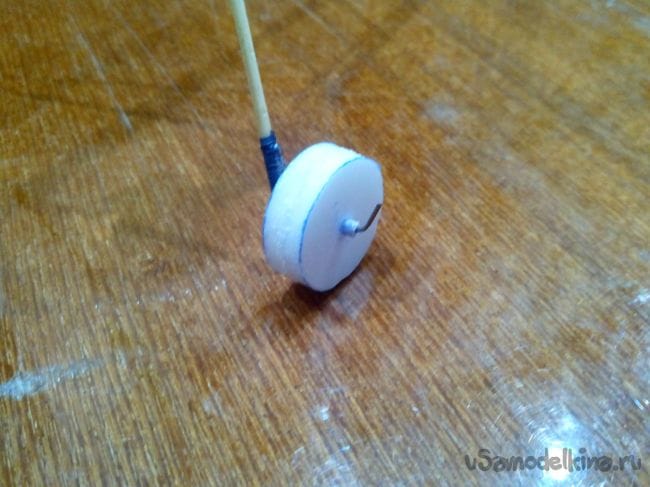

Колеса закрепляем на оси самым простым способом – просто загибаем ось вверх плоскогубцами.


Шаг 4. Окончательная сборка модели.

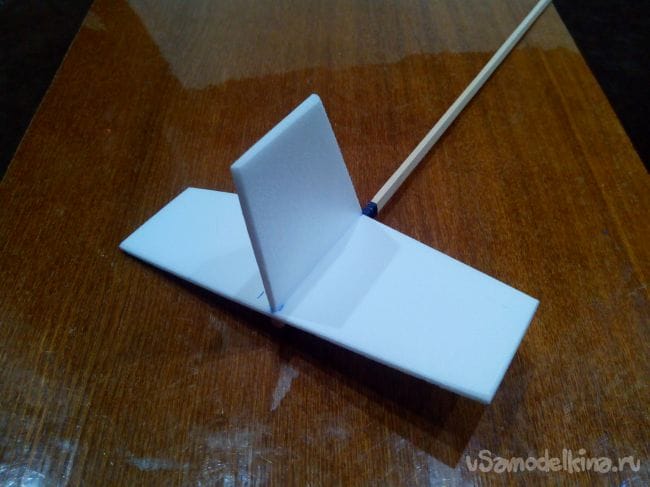

Приклеиваем хвостовое оперение.

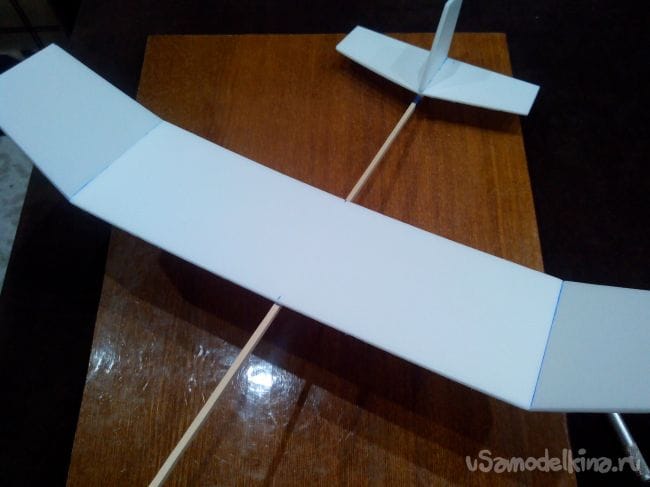

После высыхания клея на хвосте находим центр тяжести модели (с приклеенными шасси, хвостовым оперением и натянутым резиномотором), установив модель горизонтально на палочке или даже на пальце. Делаем отметку на рейке-фюзеляже. Затем приклеиваем крыло так, чтобы центр тяжести модели был на расстоянии 33 мм от передней кромки крыла (то есть 1/3 ширины крыла).

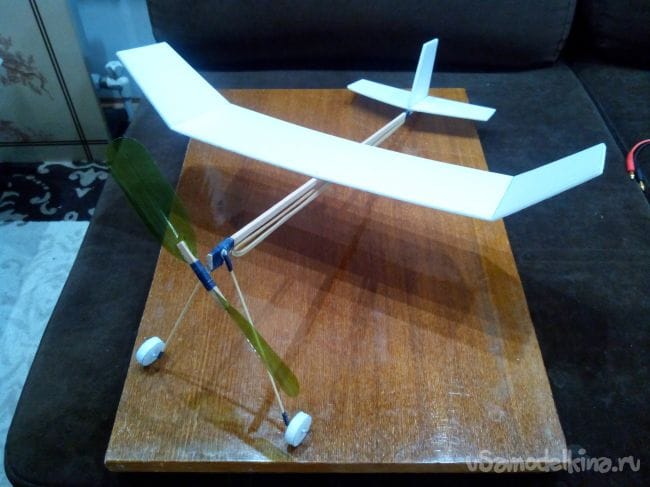

Даем клею хорошо высохнуть. Все, модель готова.


Небольшое видео первых полетов (снимали в подъезде, ибо на улице мороз и резиномотор долго не протянет):

Если модель будет лететь вниз, нужно приклеить небольшие полоски скотча в задней части стабилизатора и подогнуть края немного вверх.
