    Модель парохода Колумб из потолочной плитки на ардуино


    Доброго времени суток я хочу вам рассказать о своей модели парохода Колумб из потолочной плитки .

    Немного истории парохода по ссылке.
    Модель парохода Колумб из потолочной плитки на ардуино



    Ну что начнем для постройки нам понадобится:
    1 потолочная плитка
    2 клей для потолочной плитки (Титан или Мастер)
    3 монтажный нож
    4 линейка металлическая на 50 см
    5 листовой ПВХ пластик 2 мм
    6 зубочистки
    7 нитки швейные
    6 акриловый лак
    7 колеры для акриловой краски
    8 спица от велика
    9 скотч
    10 самоклеющейся пленка черного и желтого цвета

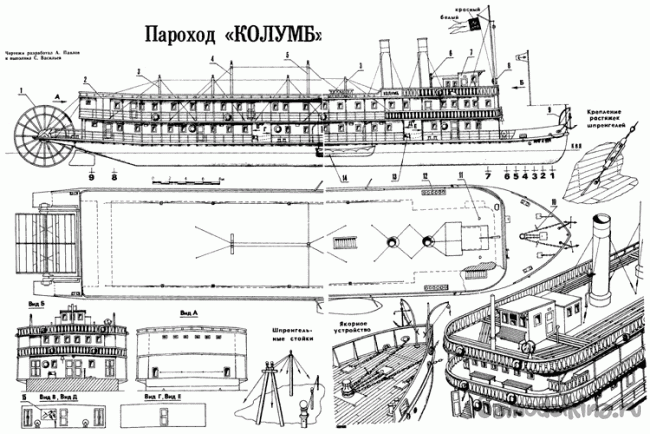

    11 чертежи

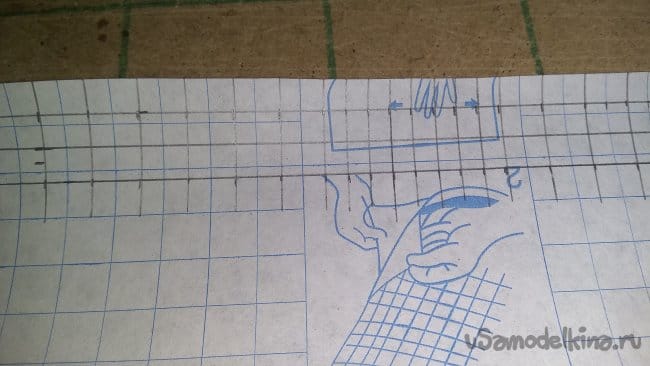

    Делаем развертку корпуса

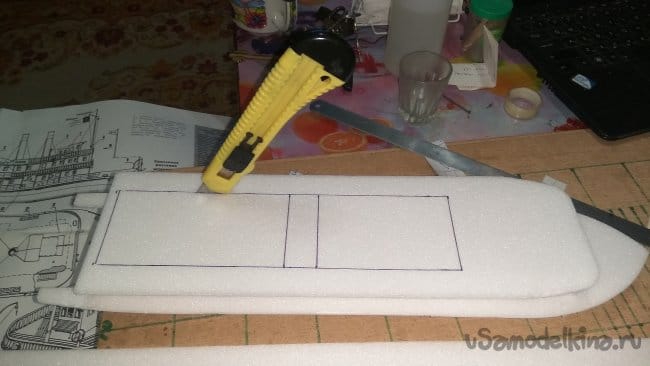

    Вырезаем монтажным ножом
    вырезаем монтажным ножом

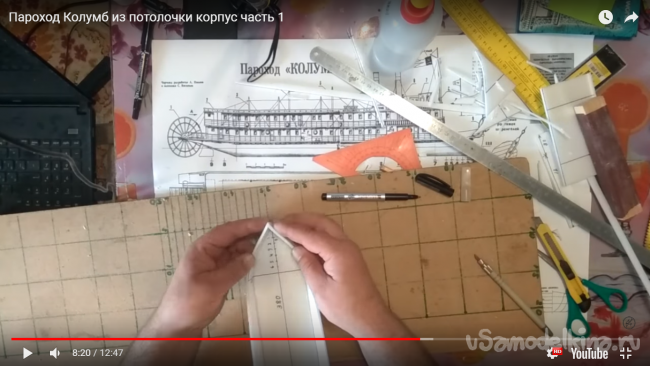

    По линии сгиба делаем прорезь V и наждаком заваливаем края где будем склеивать

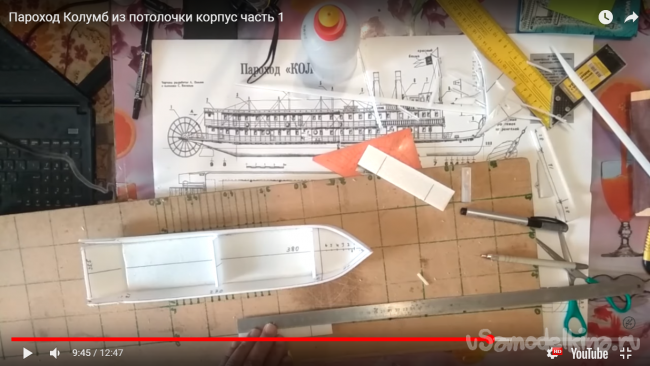

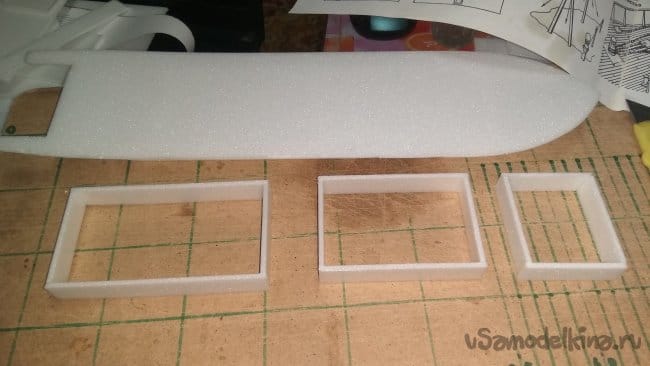

    И начинаем склеивать корпус вставляем прямоугольные 2 шпангоута скотчем фиксируем борта чтоб не расползались

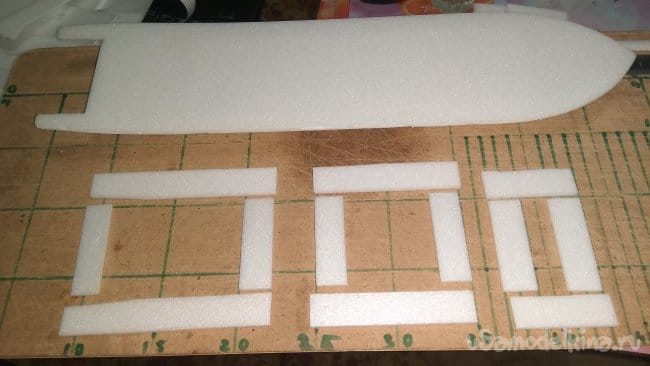

    Вырезаем палубу и первый этаж из трех частей

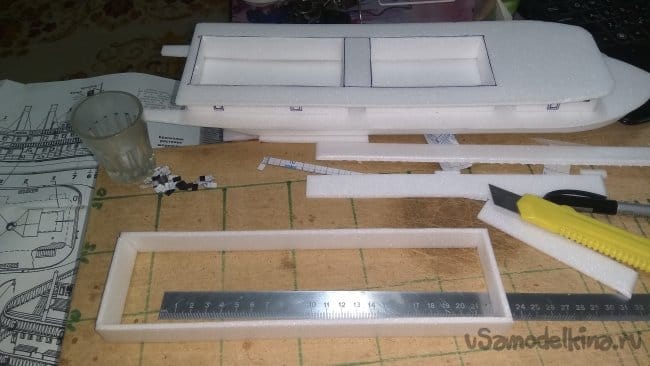

    Склеиваем первый этаж

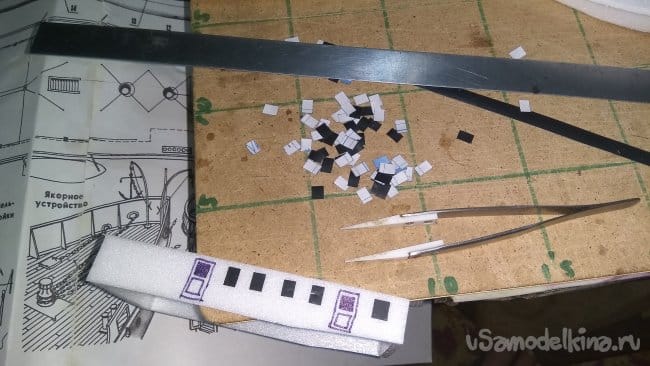

    Окна я решил делать из самоклеющейся пленки черного цвета с обратной стороны разлиновываем и вырезаем

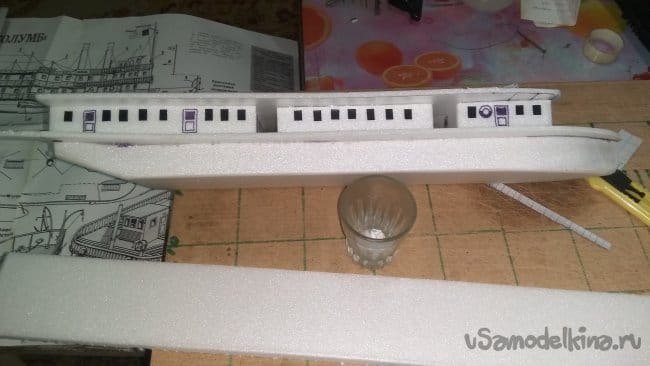

    Наклеив окна приклеиваем этаж и 2 палубу

    Прорезаем палубу 2 го этажа

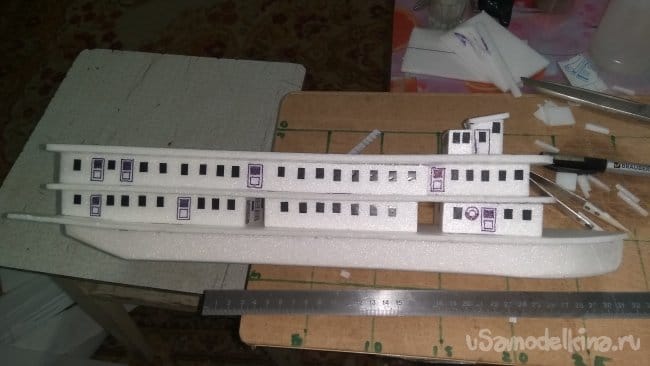

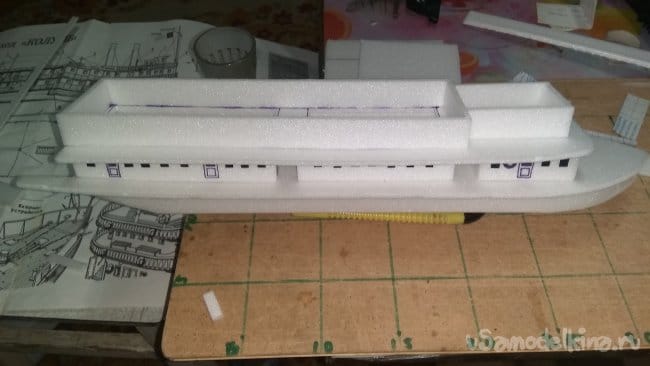

    И собираем второй этаж

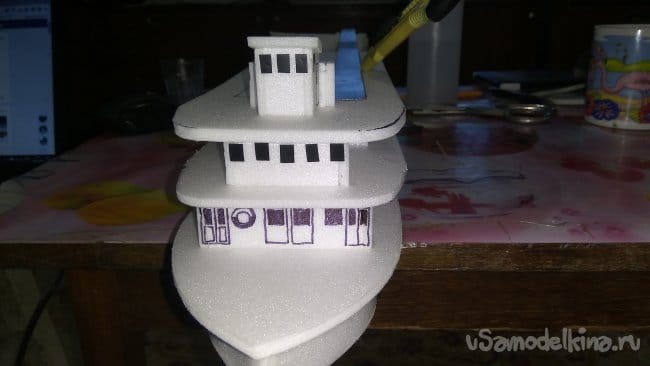

    Приклеиваем палубу 3 этажа и капитанский мостик

    Прорезаем палубу под 45 градусов чтоб получился ласточкин хвост \ /

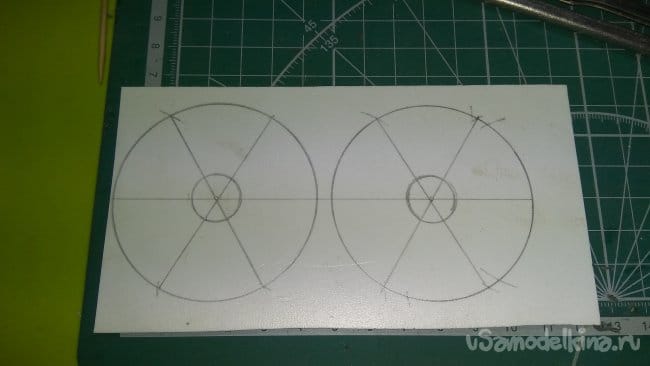

    На куске ПВХ пластика циркулем расчерчиваем гребное колесо

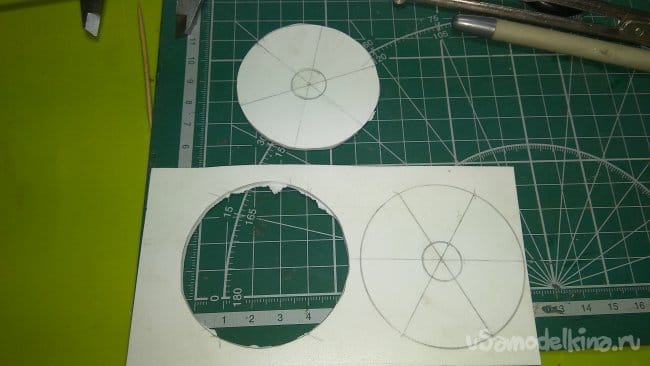

    Вырезаем монтажным ножом

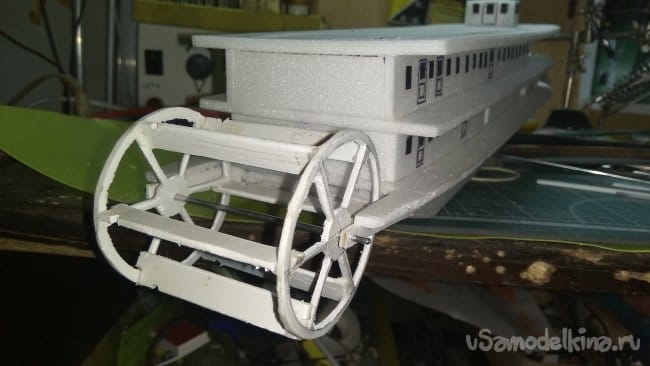

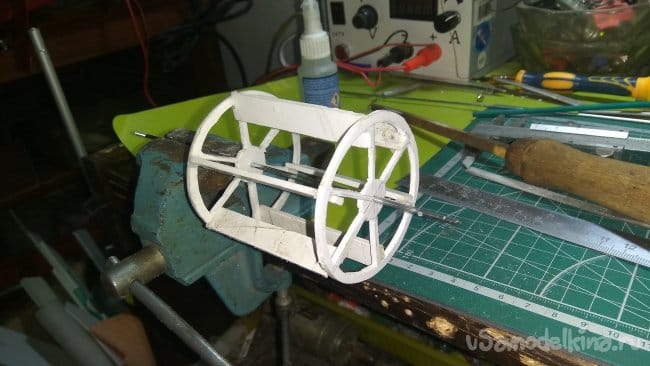

    После сборки колеса обрабатываем надфилем снимаем фаски и вставляем спицу

    Делаем в лопастях пропил под резинку для передачи на моторчик

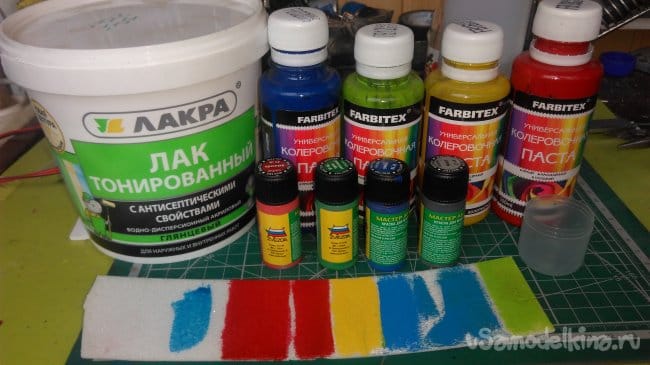

    Берем лак акриловый колера делаем нужный цвет

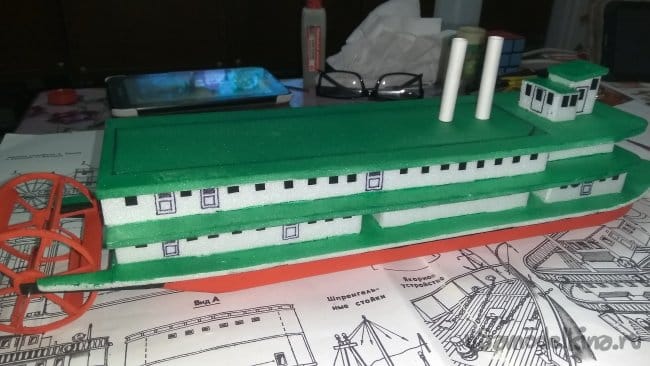

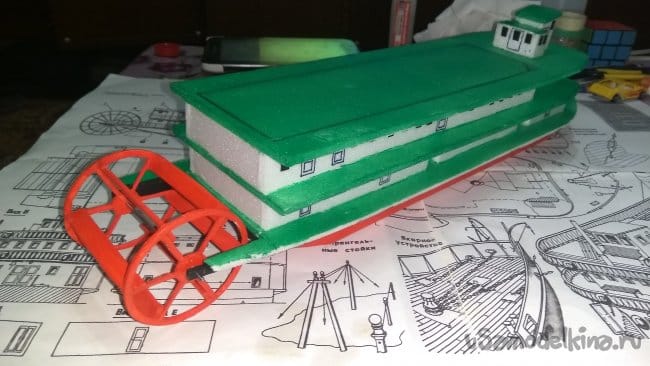

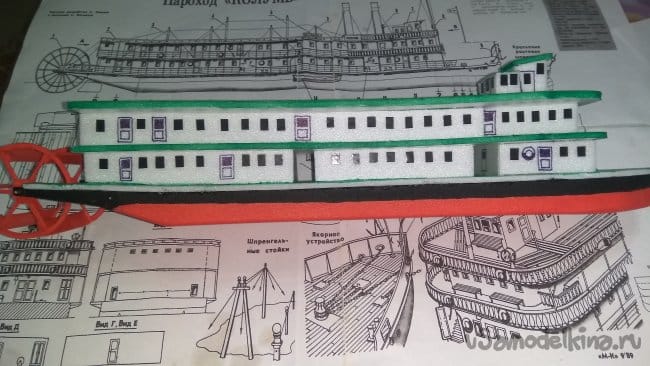

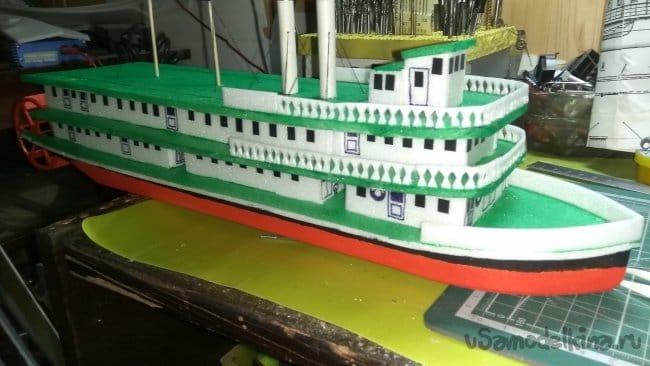

    И раскрашиваем пароходик

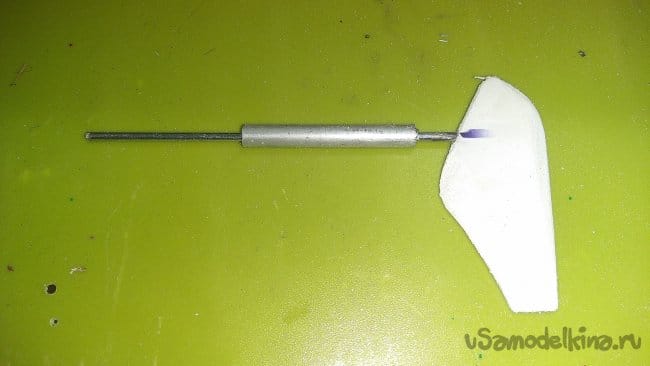

    Из спицы и пвх пластика делаем руль дейдвуд делаем из дюралевой трубочки 5 мм

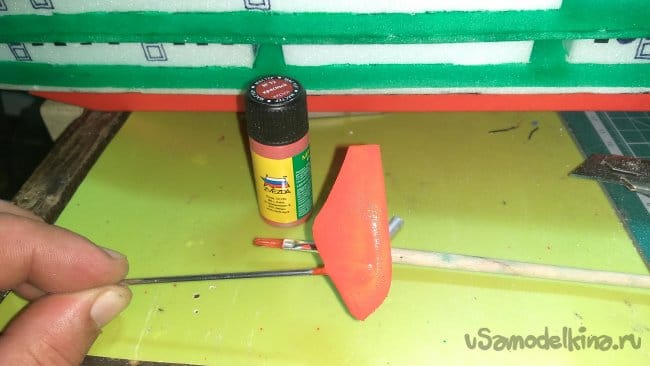

    Красим

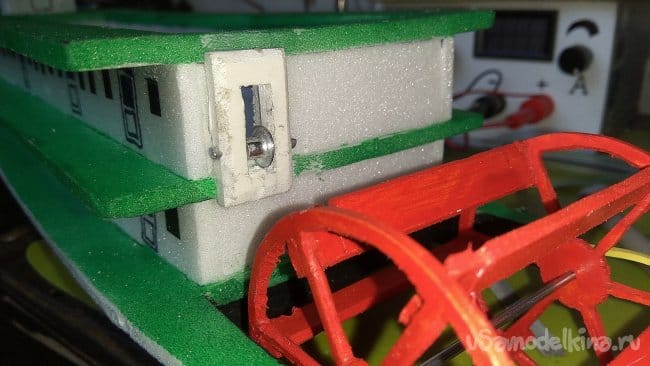

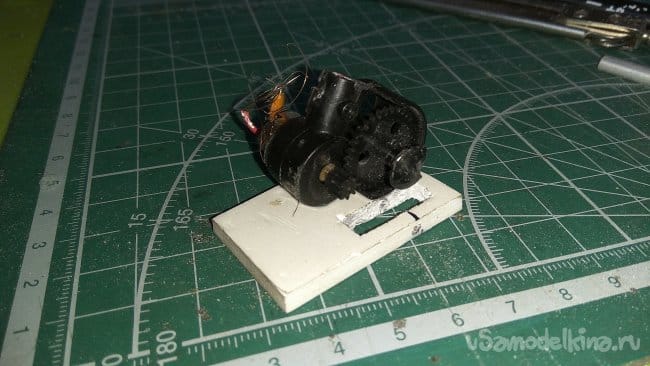

    Мотор с редуктором был взят от сломанного вертолета хвостового винта приклеиваем к мотораме из пвх

    Здесь из пвх и заклепки делаем направляющий блок для резинки канцелярской

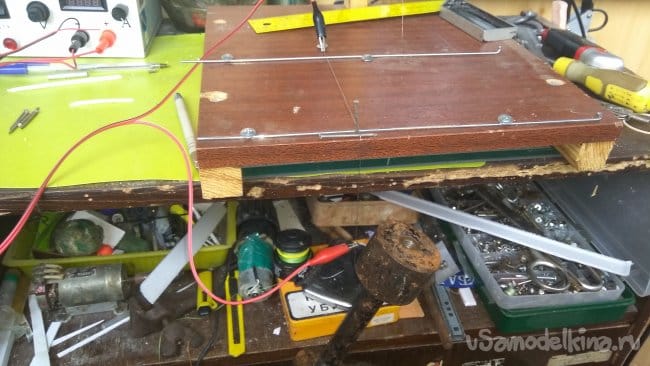

    Из двух спиц и нихрома делаем пенорезку и распускаем потолочку горизонтально по 2 мм и вырезаем леера

    Трубы сделал из бумаги

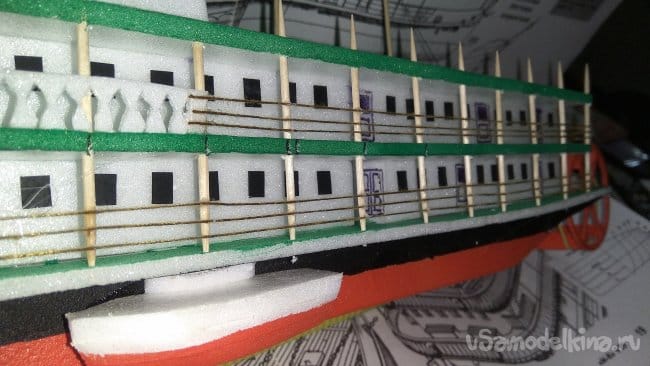

    Из зубочисток сделаны мачты все растянуто нитками леера из тонкой потолочки

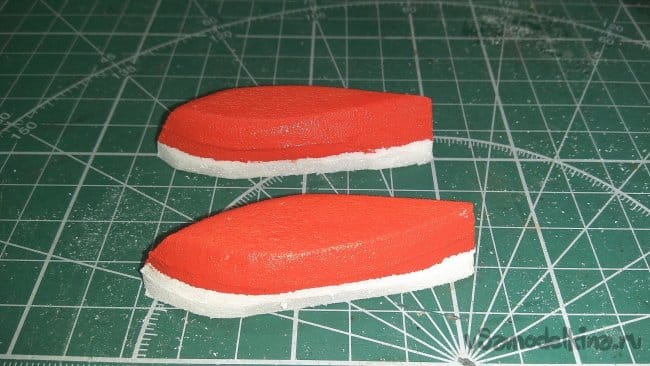

    Из трех слоев потолочки делаем шлюпки

    И последний штрих доделываем из зубочисток и ниток остальные леера

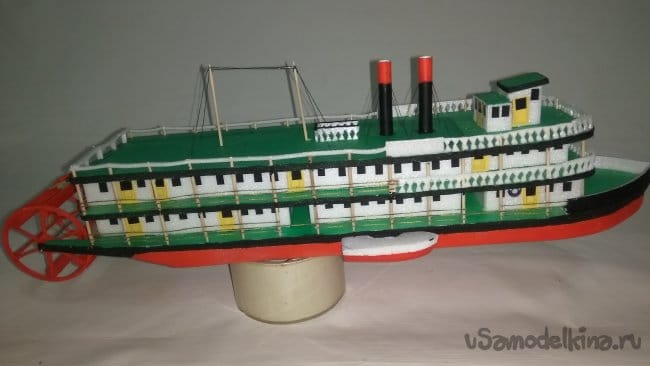

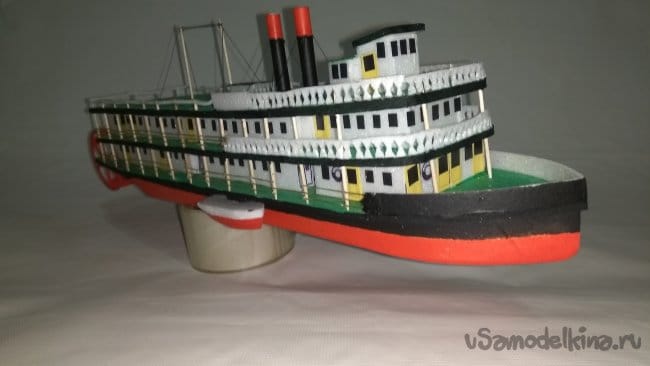

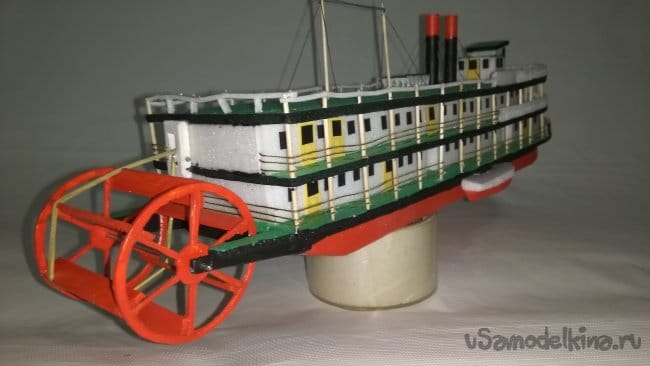

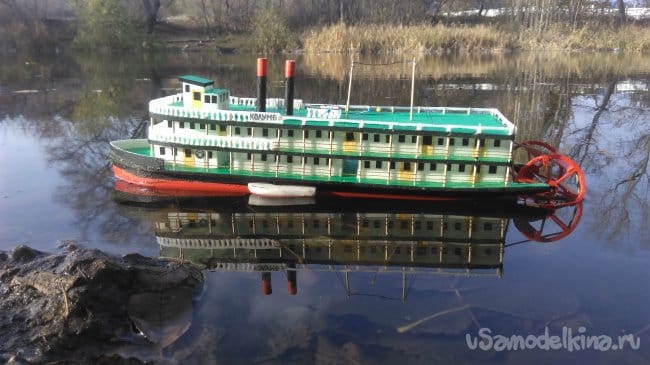

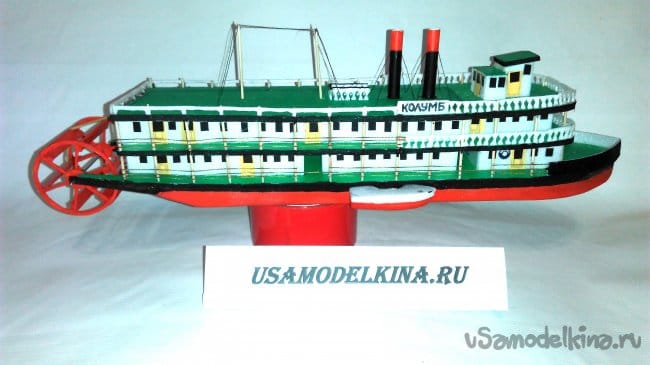

    Вот результат

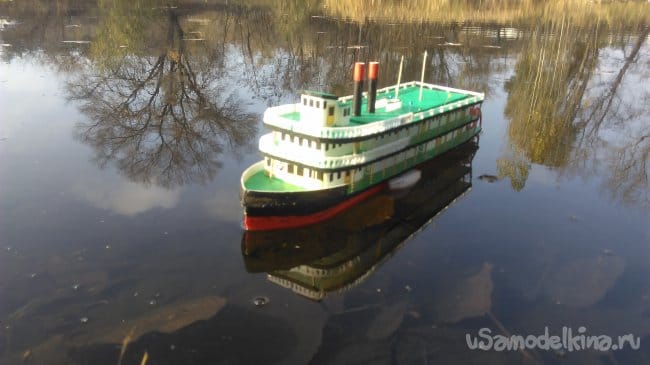

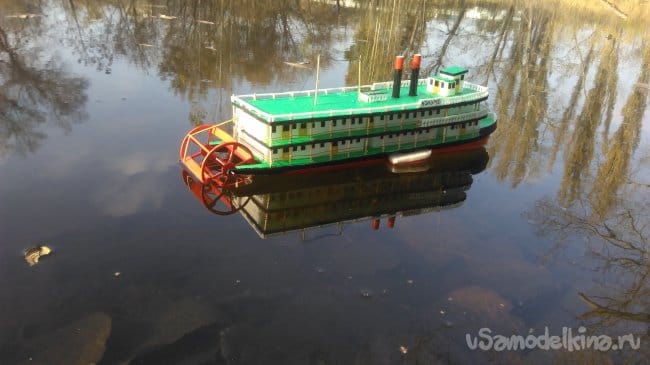

    Устанавливаем аппаратуру на ардуино в видео об этом подробней и идем пускать на озеро



    Есть видео о процессе изготовления и испытания:

    Часть 1

    Часть 2
