    Жидкий радиатор для светодиода: как, почему, для чего (часть 1 из 2)


    «Запустил свою любимую электрическую машину - красную Теслу на орбиту Марса» .. (Иллон Маск)


      То, что придумали когда-то лампу накаливания тоже хорошо, но теперь она уже понемногу теряет свою популярность как «правильный» прибор для электрического освещения. Ведь лампа накаливания греет на 95%, при этом светит только на 5%. Другое дело светодиоды, которые наоборот светят на 95%, хотя и падение цены на светодиодные лампы не всегда такое большое. Здесь кто-то бы стал трильйонардером, если бы вдруг Солнце исчезло.

      На наружное освещение (парковка, дорога) обычно требуется большая яркость светодиодов, а использование металлических радиаторов не всегда экономически оправдано, также диод на улице все равно должен вставляться в корпус из стекла и алюминия для защиты от осадков.
      Так что такое - жидкий радиатор, спрашивается.

      Дело в том, что светодиод, как и любой полупроводник, который находится под нагрузкой (большой ток и напряжение на нем) нагревается. Иногда такое нагревание приводит к выходу его из строя. В этом случае применяют металлические теплоотводы (радиаторы), которые обдуваются проточным воздухом. Недостатком такого исполнения радиатора может быть его громоздкость. Можно сравнить с автомобилем у которого вместо системы антифризового охлаждения двигателя стоят радиаторы воздушного охлаждения (размером как крылья у самолета).

    Еще недостатки металлических радиаторов: большой объем пространства, отверстия в корпусе прибора для охлаждения (куда потом попадают пыль или насекомые), больший вес, использование специальных теплопроводящих паст или клеев для лучшей теплопередачи к радиатору, пустое нагревание окружающего пространства, поэтому водяное охлаждение имеет некоторые преимущества.

      Как я исследовал, охладить светодиод можно загрузив его непосредственно в воду (холодную или комнатной температуры). В таком случае отпадает необходимость в пасте, радиаторе, а находясь в прозрачной воде и сосуде, светодиод будет отдавать свет не хуже чем в воздухе, и воду можно брать проточную, а при необходимости использовать теплую воду для нужд.

      В идеале, рекомендую: применить дистиллированную или бидистиллированную воду (она почти не проводит электрический ток), подключать низковольтные светодиоды (при высоком напряжении проходит интенсивный процесс электролиза с выделением газа), нужна серьезная гидроизоляция контактов в воде.

      Использование переменного тока снижает процесс выделения газа, но диод при этом сильно мерцает - здесь еще от частоты тока зависит. Мерцание света с частотой более 30 Гц почти не воспринимается глазом человека (что успешно используют в кино и на телевидении).

      Для постановки эксперимента нужно минимум материалов и инструментов.

     Инструменты и приборы:

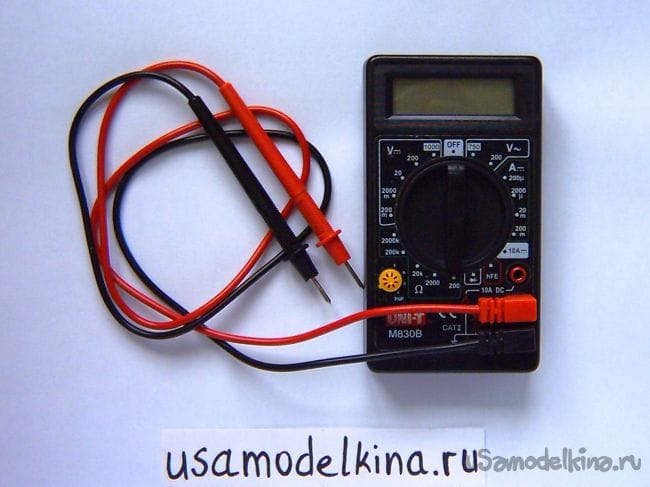

    - мультиметр (измерим ток до 2 А);
    - термометр на 100 градусов (не обязательно);

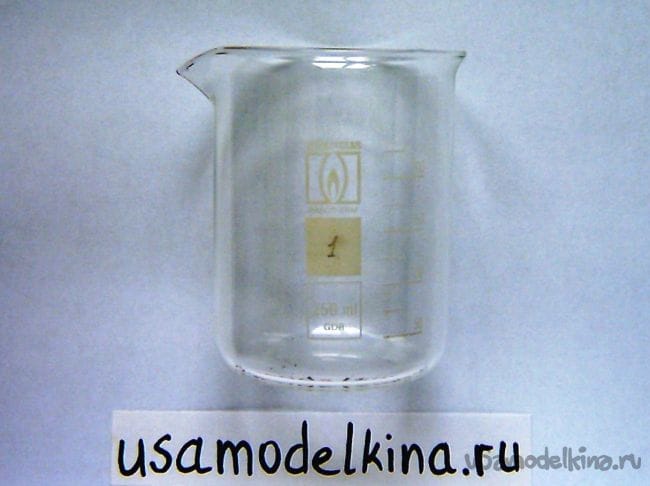

    - стакан (стеклянный, прозрачный);

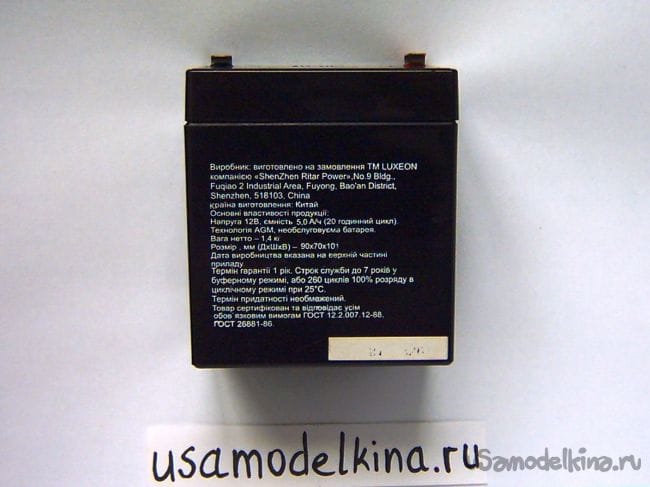

    - аккумулятор на 12 в (или блок питания на 12 в, мощностью от 20 Вт).





    Расходные материалы:

    - вода дистиллированная (200 мл);
    - водостойкий клей (15 г, или раствор канифоли);
    - раствор зеленки (15 мл);
    - соединительные провода;

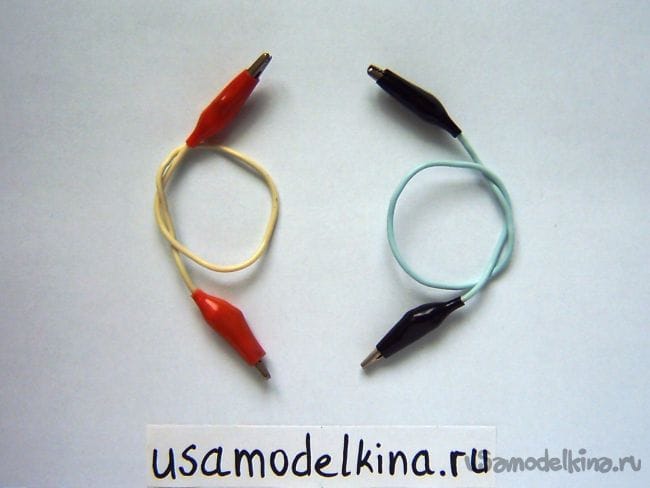

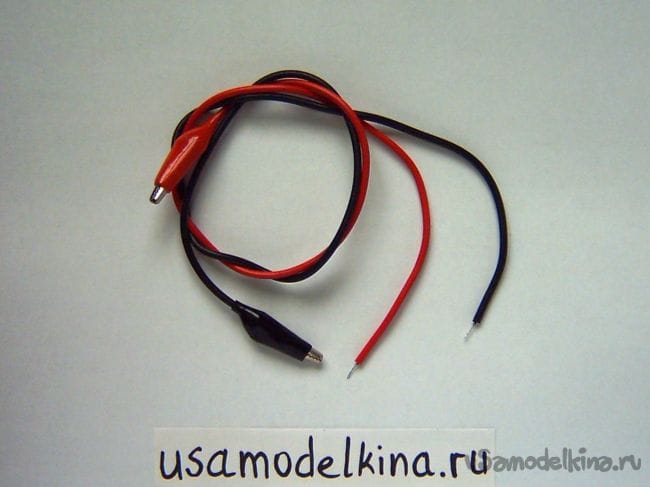

    - "Крокодилы" (6 шт.);

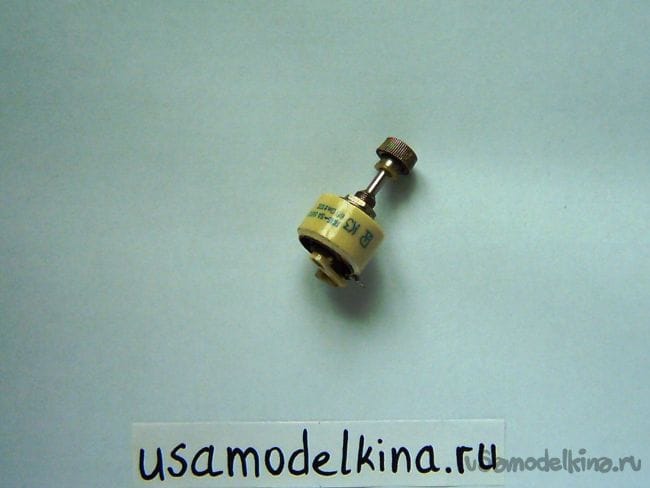

    - резистор переменный (на 20 Вт, диапазон 0-68 Ом);

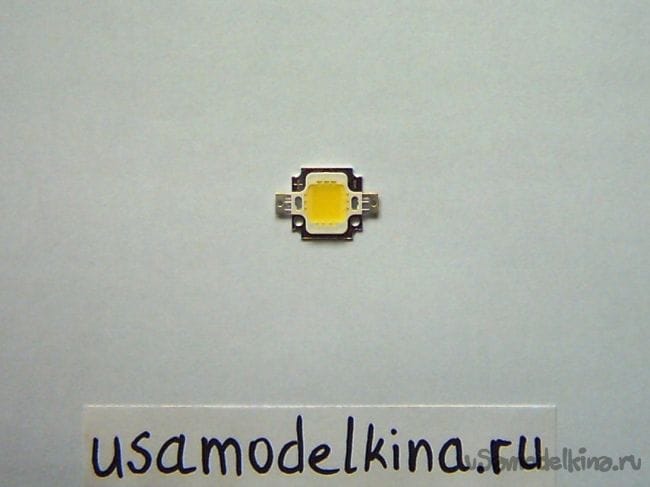

    - светодиод белый (12 в, 10 Вт);
    - припой;
    - канифоль.






    Этап 1.

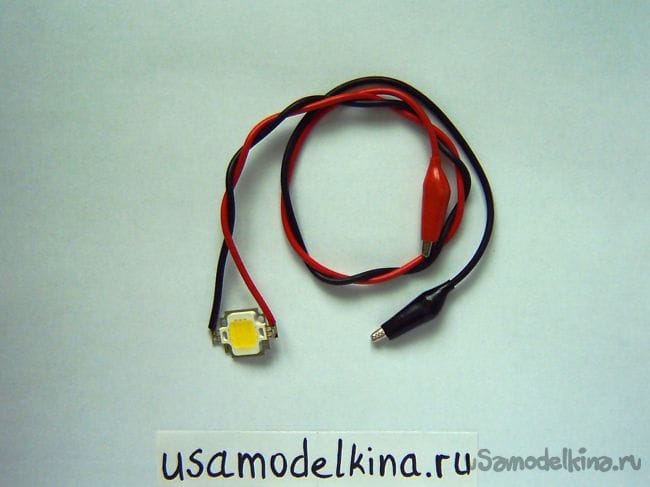

      Исследование начинаем припаяв провода к светодиоду, когда припой остынет, хорошо промазываем открытые контакты поверхности пайки водостойким клеем (или канифолью):



    Этап 2.

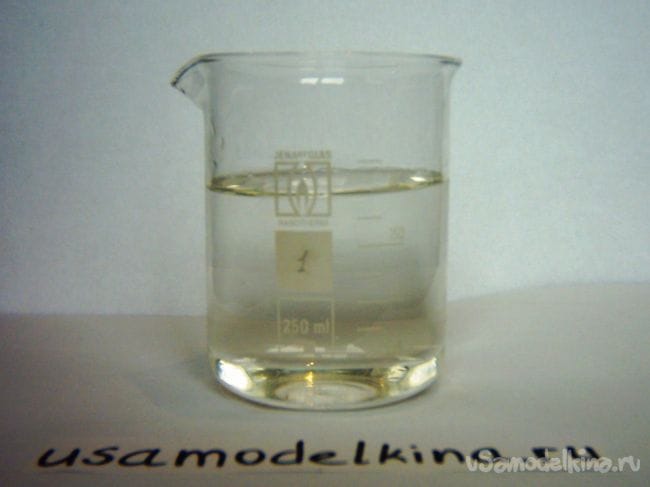

      Наливаем в стакан дистиллированной воды, где-то 200 г:



    Этап 3.

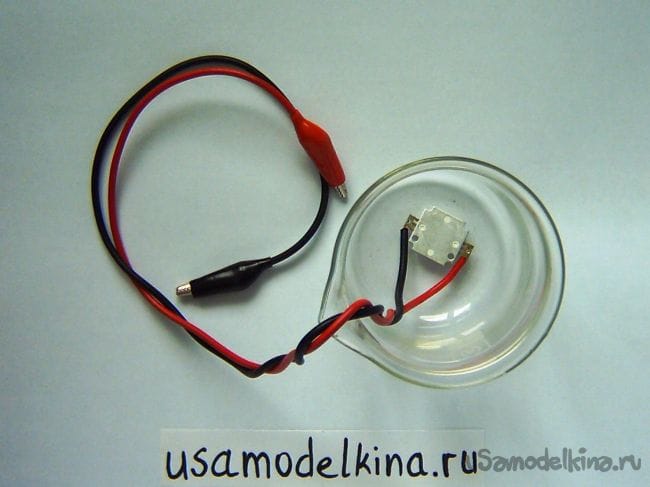

      После того как высохнет гидроизоляционный клей, загружаем светодиод на дно стакана так, чтобы его собственный радиатор был сверху, а светоизлучающая поверхность упиралась в дно стакана:



    Этап 4.

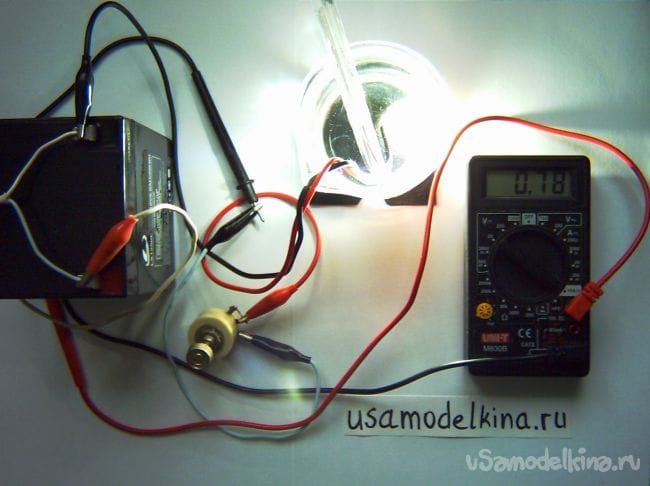

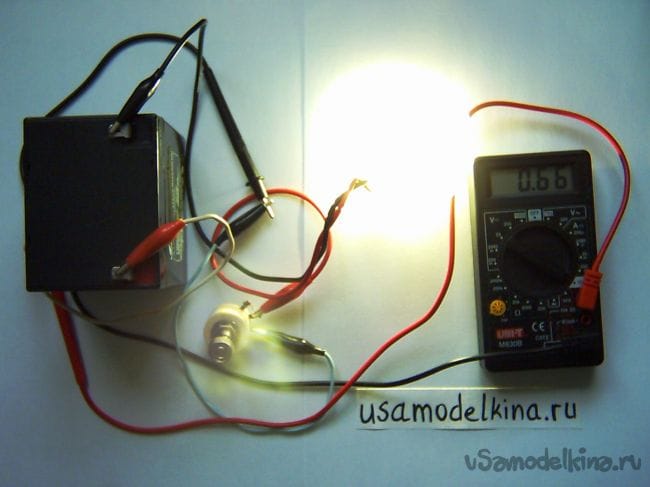

      Ставим резистор на наибольшее сопротивление и включаем питания, в зависимости от величины тока регулируем мощность свечение светодиода с помощью резистора. Если газ не выделяется (значит надежная гидроизоляция контактов в воде):



    Этап 5.
      Наблюдаем изменение температуры воды в зависимости от величины тока. Для интереса можно замерить температуру воды в стакане термометром, он фиксирует "не критическую" температуру вблизи диода и мы видим реальный эффект охлаждения (чем больше объем воды тем быстрее охлаждения светодиода). Здесь часть тепла выходит сверху стакана, также отдается его стенкам:




    Этап 6.

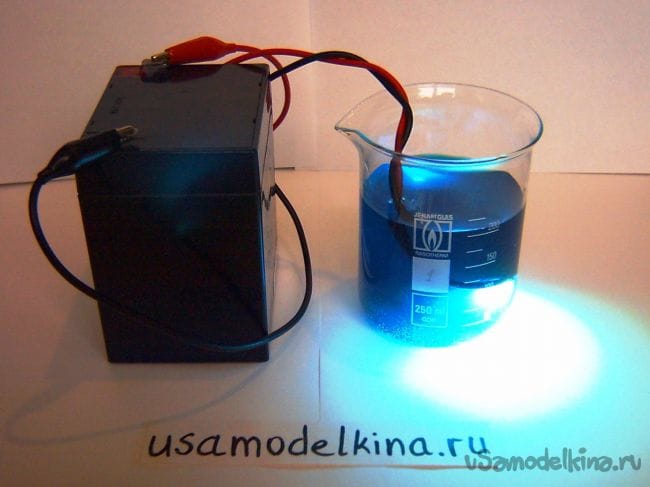

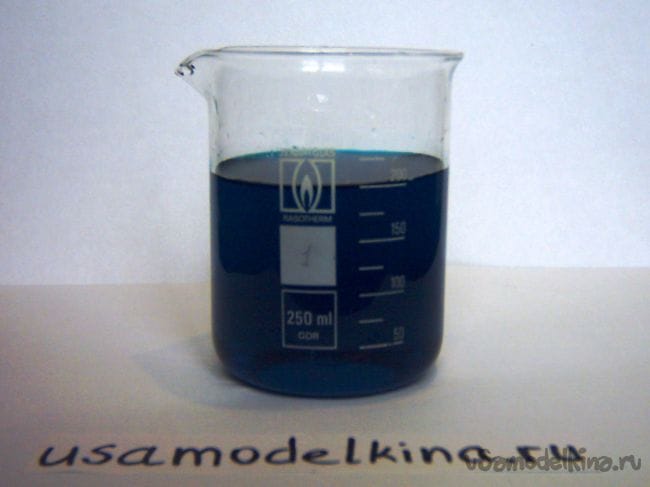

      Добавляем в стакан с водой (200 мл) немножко зеленки (где-то 0,5 мл) жидкость окрашивается в изумрудный цвет, подключив светодиод наблюдаем приятный светло-зеленый свет. Йод также дает цвет, но раствор йода имеет меньшое электрическое сопротивление чем зеленка. Не забывайте также, что зеленка очень трудно выводится, поэтому старайтесь ней ничего лишнего не окрасить:




    Свет может быть разных цветов не только от цветного раствора, но и от разноцветного стекла сосуда в который погружают диод.
      Вместо воды допустимо использовать другие жидкости: прозрачное масло, глицерин. Различные жидкости - разные скорости нагрева стакана.
      Например, можно использовать вместо воды глицерин, но у него теплопроводность в 2 раза меньшая чем у воды, при этом глицерин - изолятор, не плохо защищает контакты от коррозии, при необходимости легко смывается водой:

      Преимущества прозрачной масла тоже в том, что оно не проводит ток, защищает контакты от коррозии, а еще очень медленно испаряется, хотя как недостатки: теплопроводность масла в 5 раз меньше воды, соответственно здесь больший риск перегрева светодиода, трудность смыва жира.

      В следущей статье я расмотрю практическую версию с жидким охлаждением с погружением для прожектора.
