Аэроглиссер «valkyrie» на радиоуправлении своими руками

Перед зимой я сделал свои первые аэросани. Но когда выпал снег они не поехали так как сильно тонули в снегу и имели слишком большой вес из за ПВХ кромки, которая была наклеена на борта и дно. И однажды, сумев их разогнать я не успел затормозить, и они упав с горы перевернулись и сломали мотораму. Я снял с них электронику и решил делать новые аэросани и вот что получилось.


материалы и инструменты
  1. Линейка
  2. Карандаш
  3. Фанера
  4. Ручка
  5. Потолочная плитка
  6. Скотч
  7. Сетка серпянка
  8. Поликарбонат
  9. Клей титан
  10. Супер клей

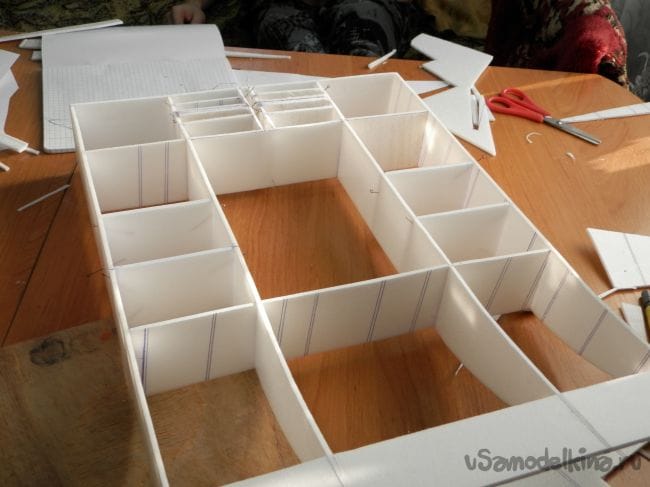

Шаг 1 сначала я подумал. как они должны выглядеть. У них должна быть большая площадь, что бы не тонуть в снегу как прошлая модель. они должны быть невысокие, но с небольшим поднятием носа для того чтобы преодолевать препятствия. в результате получился чертеж по которому я создал каркас.

Шаг 2 создание места для крепления стойки моторамы, все детали подгонялись по месту.

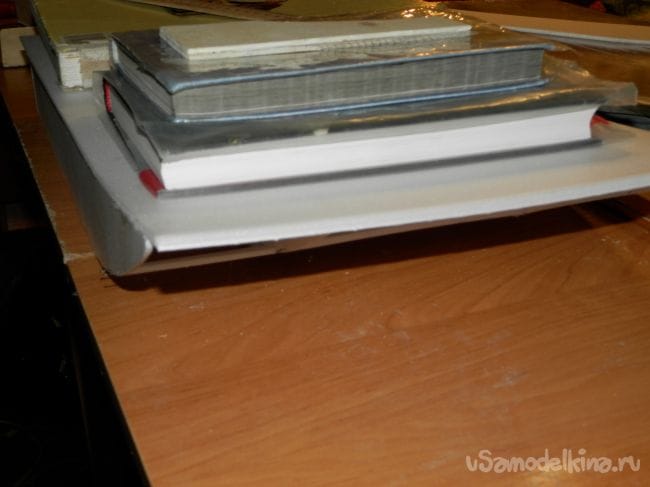

Шаг 3 усиление каркаса и его обшивка. подробно описывать усиление не буду все понятно на фото. Далее я начал обшивать каркас. Сначала приклеил верхнюю часть обшивки и положил книги.

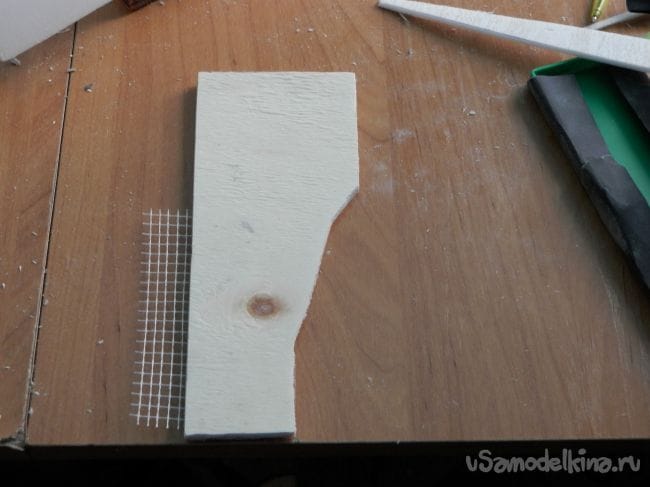

Шаг 4 изготовление стойки и моторамы. Сначала я выпили все детали, затем отшлифовал, склеил и усилил уголками.

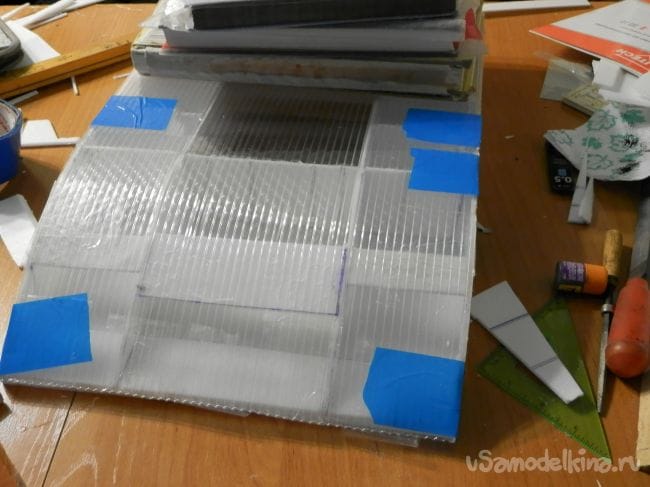

Шаг 5 приклейка нижней обшивки. На следующий день я зашкурил все детали и края обшивки. Вырезал поликарбонат для теплиц. Начал его клеить : намазал клеем, спереди закрепил скотчем и загнул, сверху положил книги

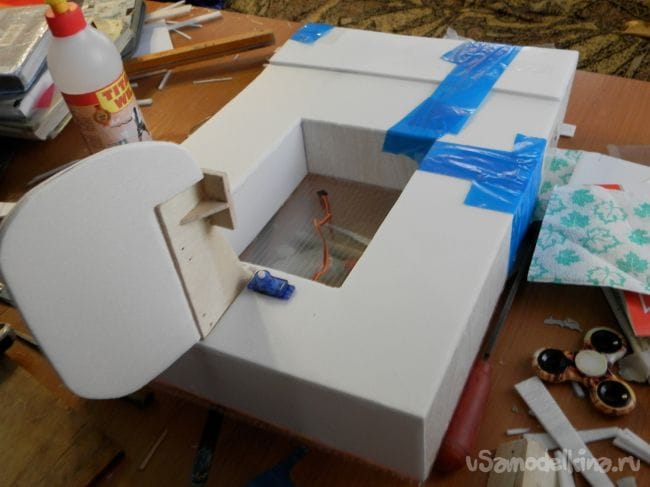

Шаг 6 навешивание руля. Я вырезал руль, наклеил его с двух сторон на сетку серпянку, к стойке приклеил мотораму и усилил уголками по бокам

Шаг 7 подготовка к установке электроники. Я вырезал все прорези под электронику и проверил входит ли сервопривод.

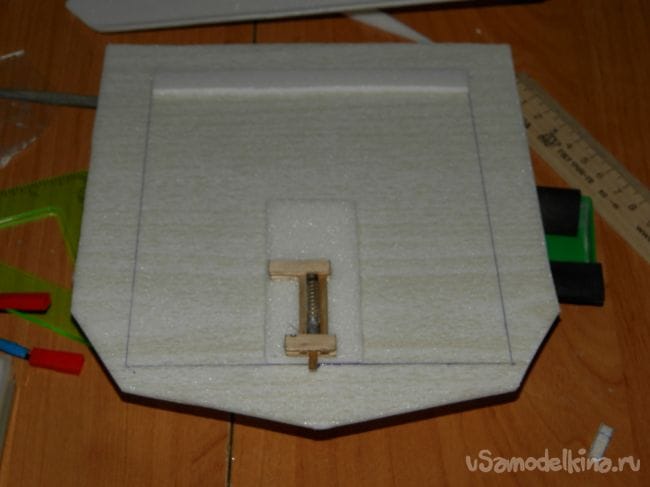

Шаг 8 изготовление крышки. Я вырезал крышку из одного слоя пенопласта и вклеил шпингалету, собранную заранее.

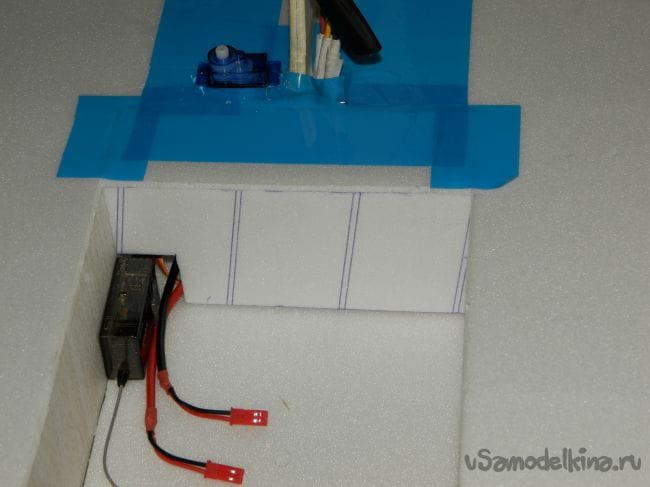

Шаг 9 установка электроники. Я ограничил отсек под электронику и аккумулятор и установил ее, вывел провода

Шаг 10 оклейка модели и установка крышки. Я установил крышку, оклеил модель синим скотчем

вот и все модель весит около 320 грамм длина 465 мм высота 215 мм
спасибо за внимание!

И видео.
