Резиномоторная подводная лодка и бальзы

Доброго всем дня! Сегодня я бы хотел вам показать, как я делал свою резиномоторную лодку из бальзы.

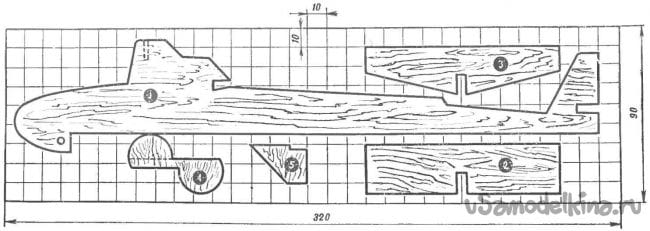

Приступим! Свою модель я делал по этим чертежам.

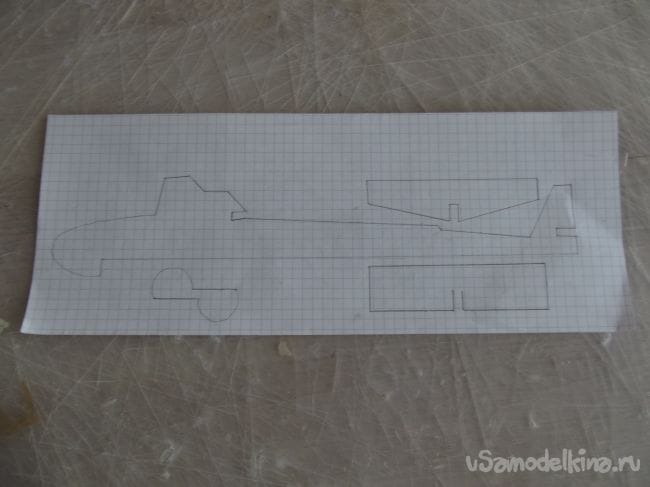

Для начала я перерисовал весь чертеж по клеточкам.

Затем я начал искать материл для всей лодки. В арсенале у меня была только бальза 1 мм. Но я нашел на своем шкафу крыло от старого сломанного планера, и было принято решение делать лодку из него.

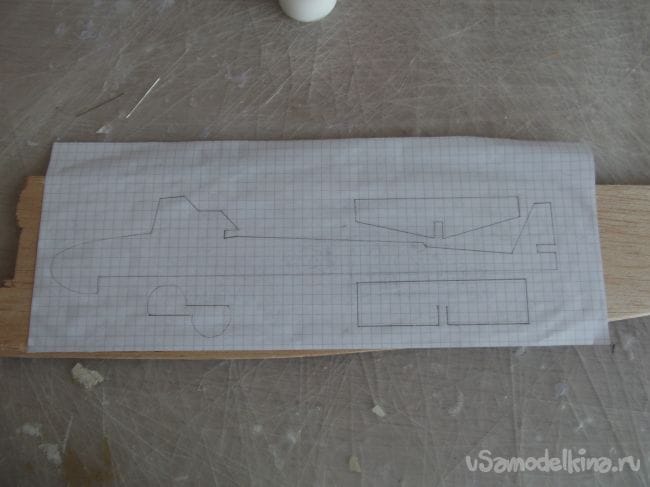

Я промазал клеем весь листочек с чертежом, аккуратно приклеил его к бальзе, а затем разгладил линейкой.

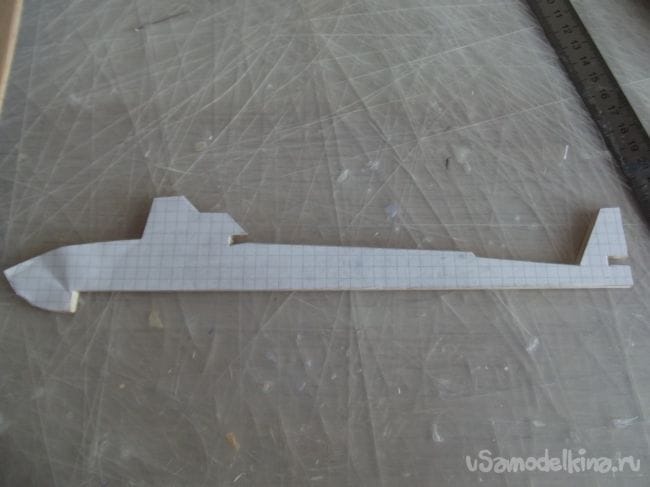

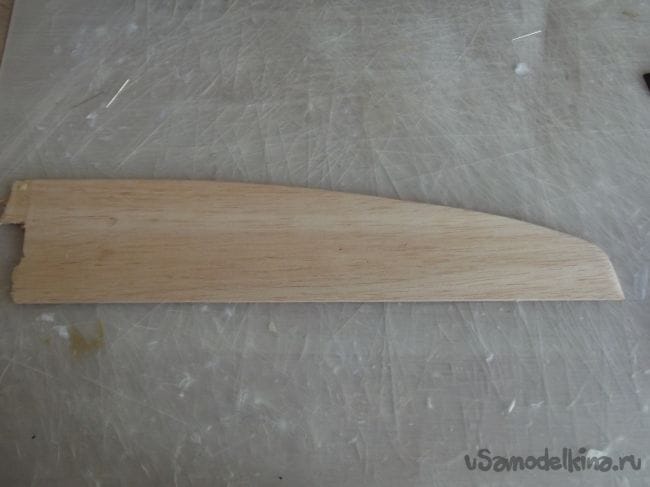

Теперь я оставил все это сохнуть на 10 минут. После того, как это все чудо немного высохло, я аккуратно канцелярским ножом вырезал сам корпус.

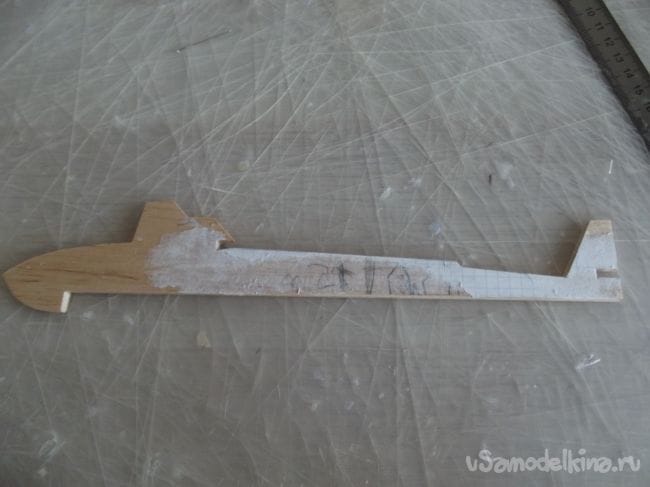

Теперь я начал отдирать бумагу от бальзы, но не тут-то было. Бумага не хотела отрываться от бальзы.

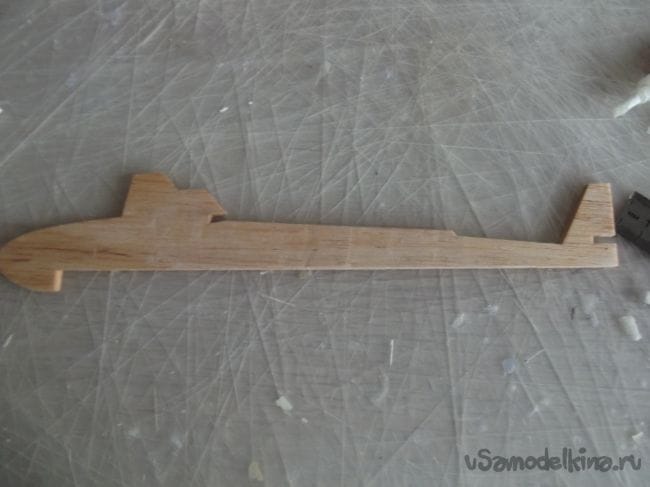

Тогда я немного намочил сам корпус водой и с трудом отодрал всю бумагу.

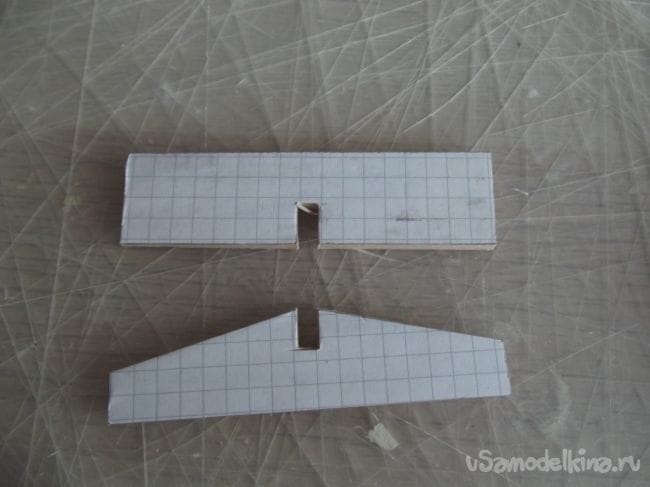

После этого, я вырезал плавники ( как бы это не было странно, но бумага с легкостью отошла от дерева).

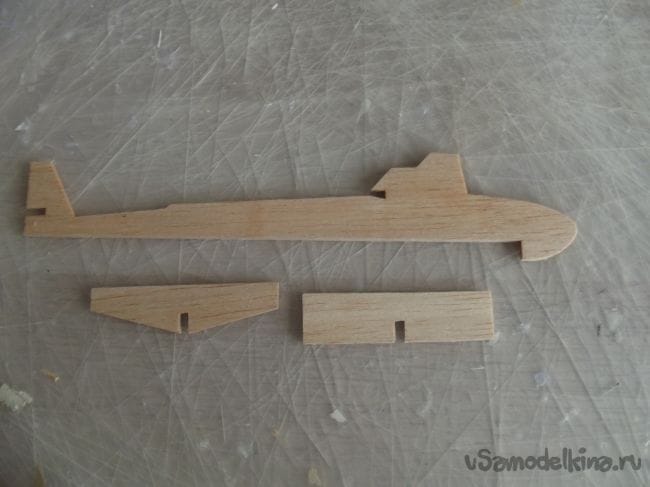

Все вырезанные детали вместе

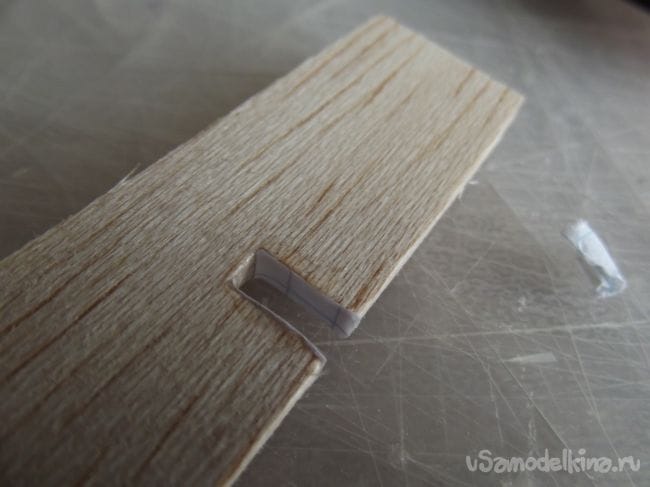

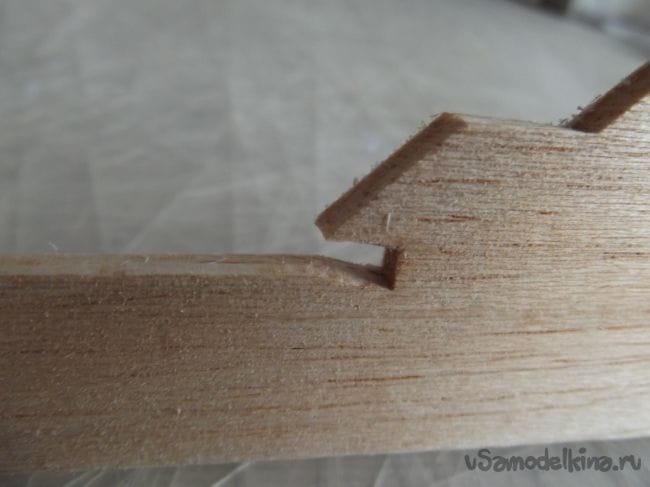

Эта выемка нужна для регулировки плавника

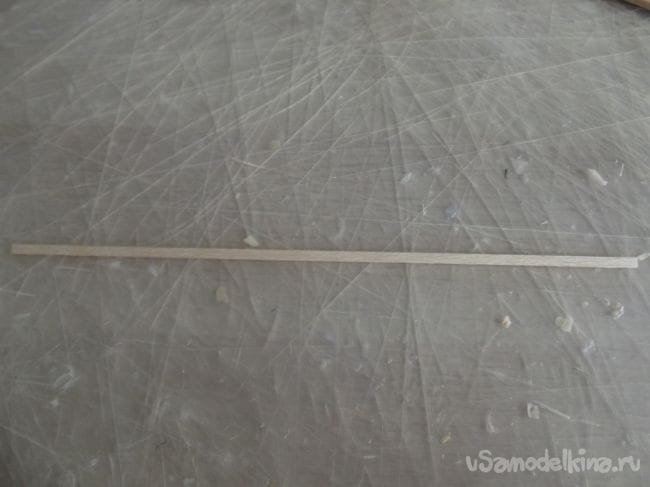

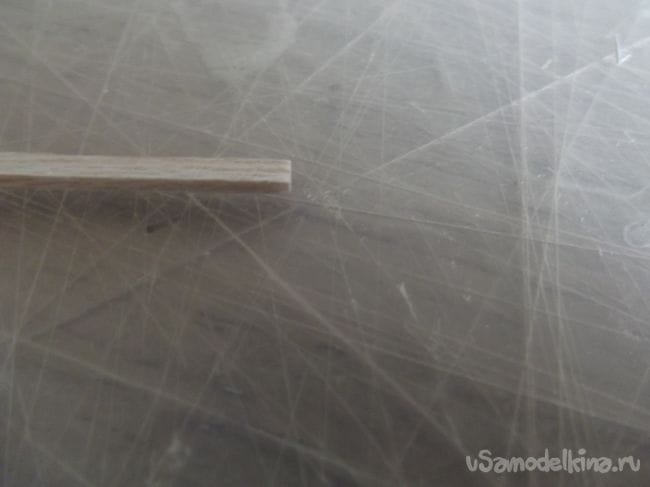

Еще нужно было выпилить полоску толщиной 1 мм.

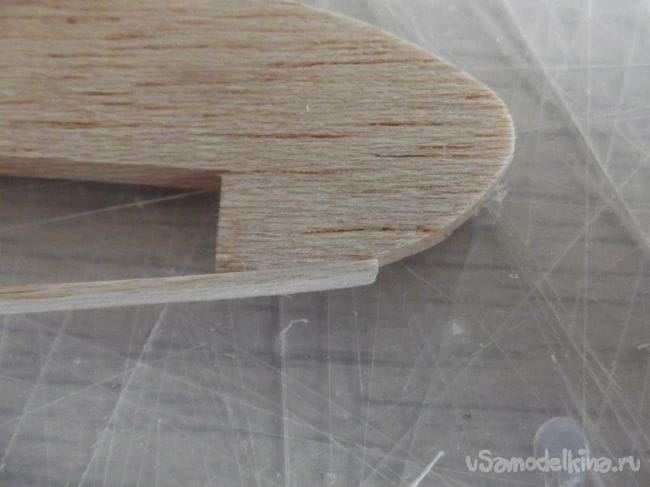

Затем я приклеил ее к носовой части лодки

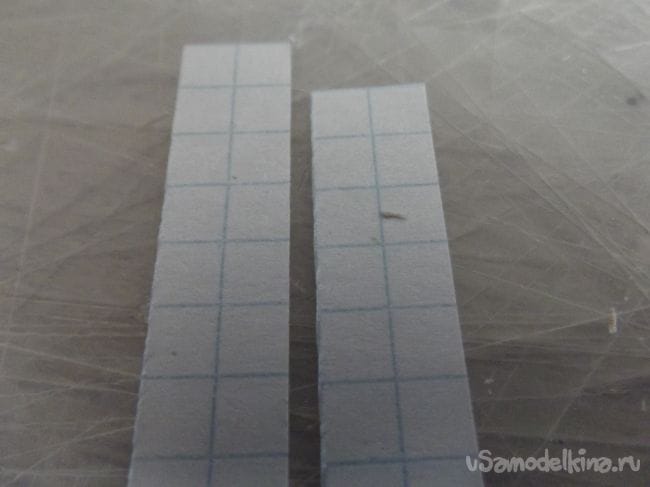

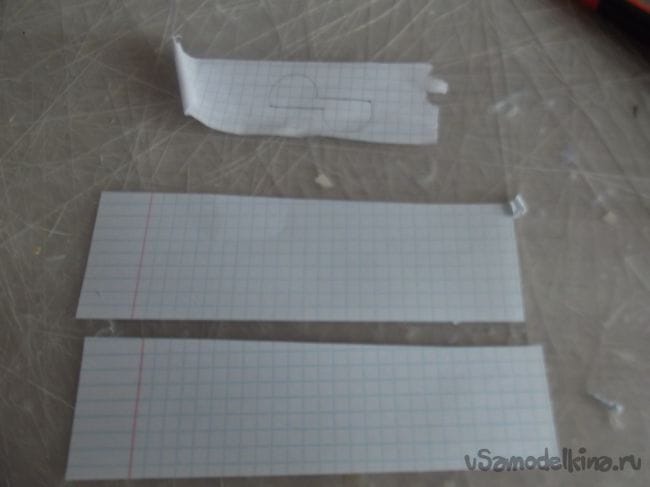

Теперь из листка в клетку я вырезал две полоски шириной в 2 клетки

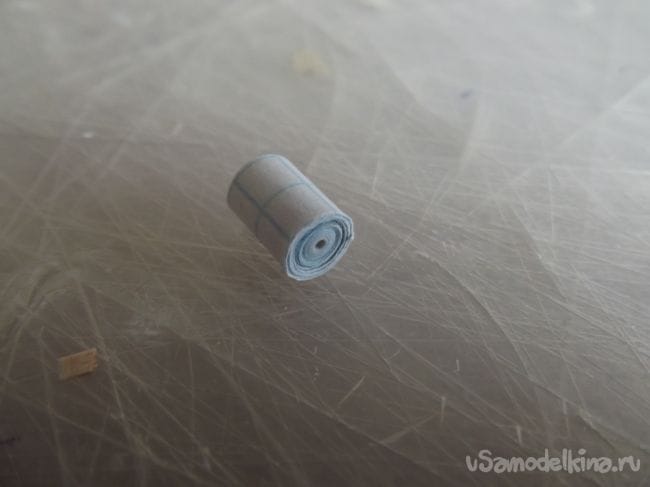

И скрутил их в маленькую трубочку.

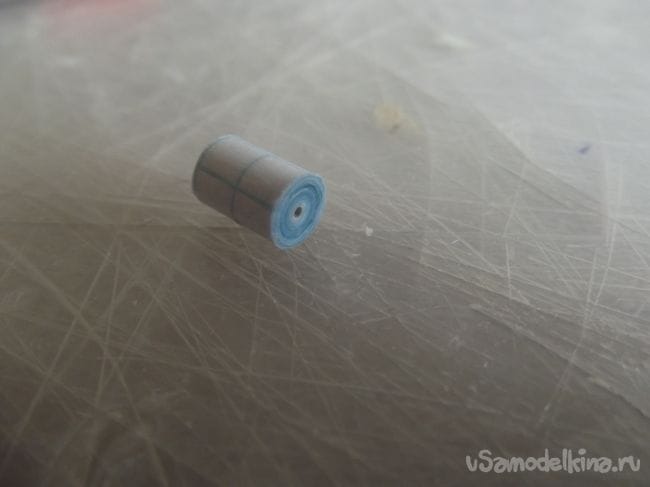

А после этого промазал всю трубку клеем.

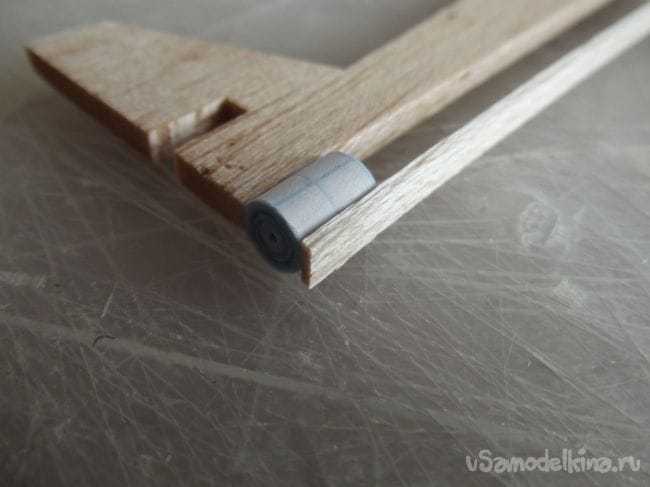

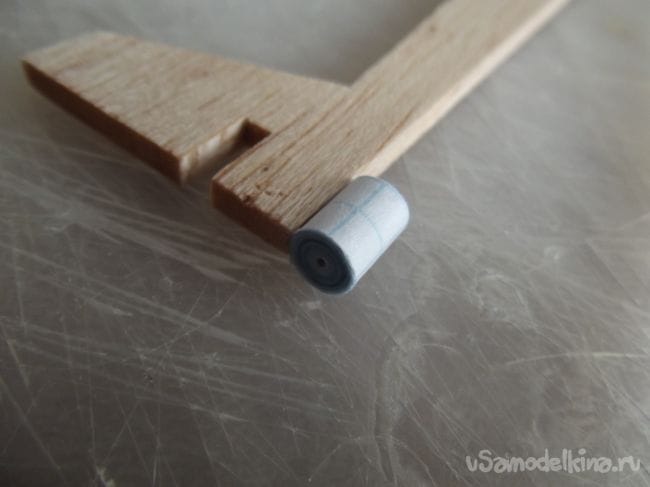

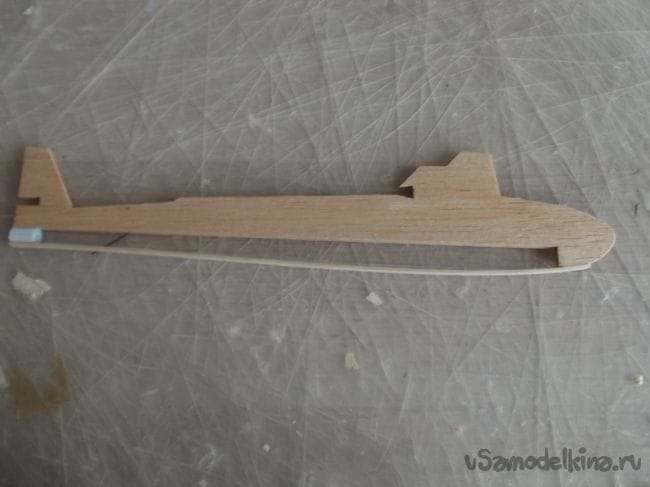

После того, как трубочка высохла, я ее приклеил к концу хвоста, а затем к ней - рейку

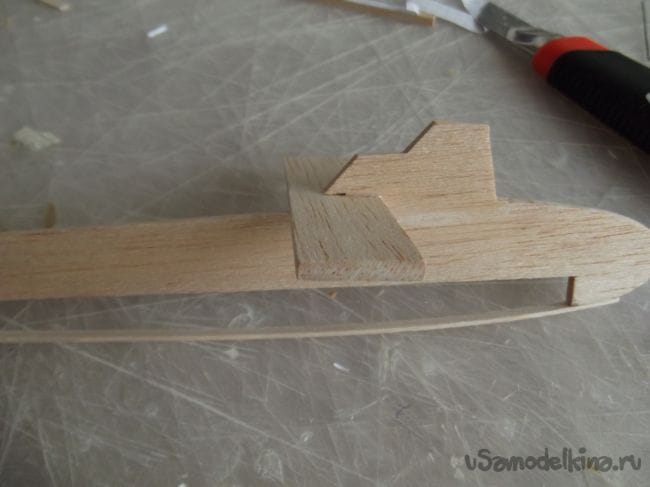

Весь корпус во всей своей красе

Теперь - плавники

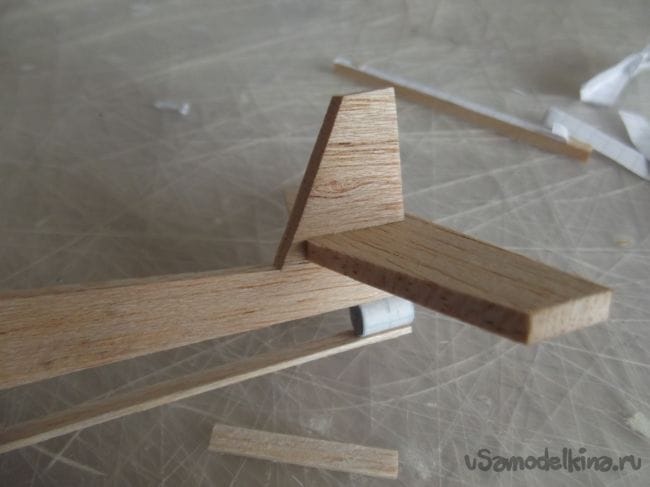

хвостовой плавник прикрепился без проблем

[/center]

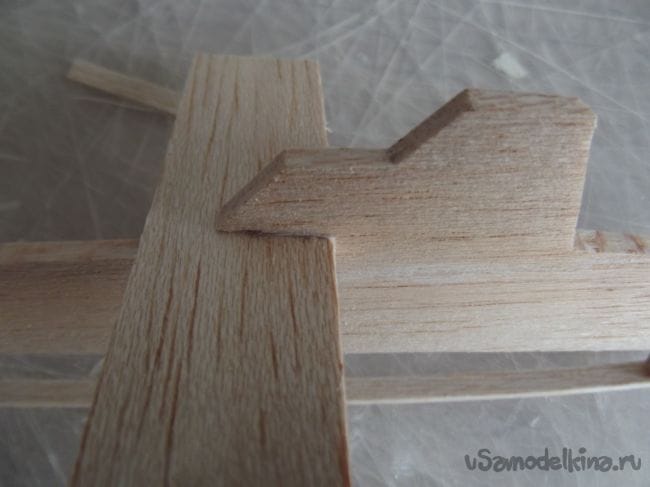

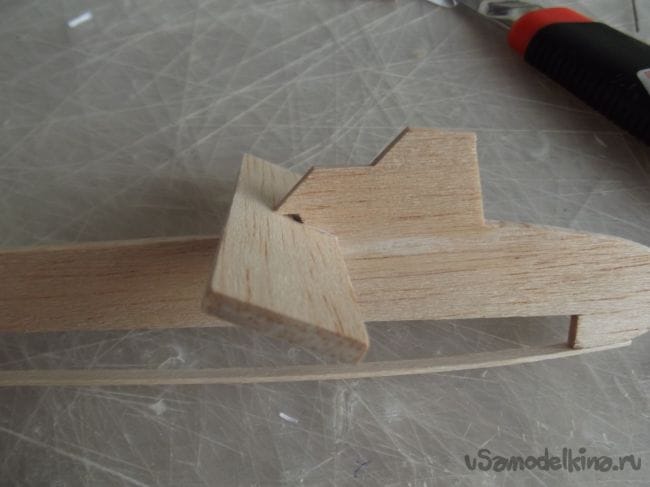

а со вторым пришлось помучиться
Оказалось, что прорезанный прямоугольник - слишком большой.

Поэтому я приклеил по бокам листок бумаги и промазал все клеем

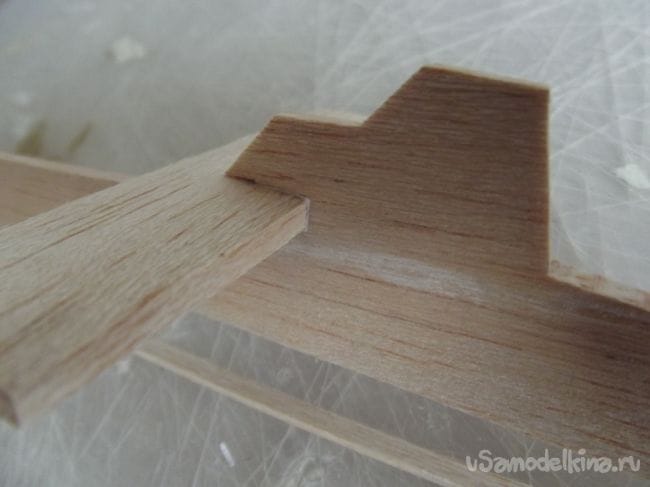

Теперь все просто идеально: плавник регулируется, как и планировалось

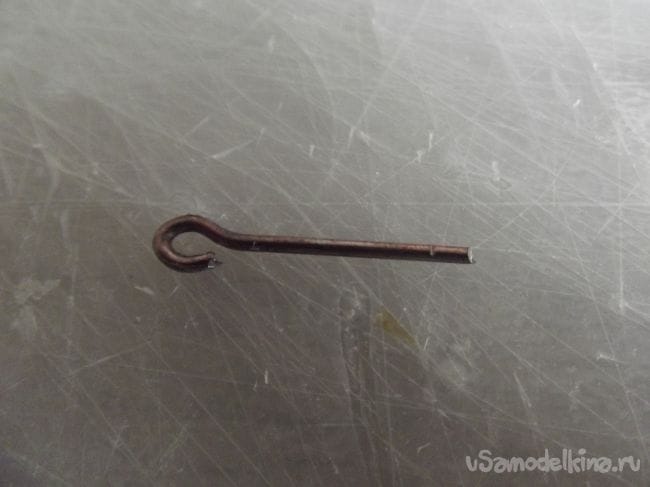

Крючок я изготовил из проволоки 0.8мм

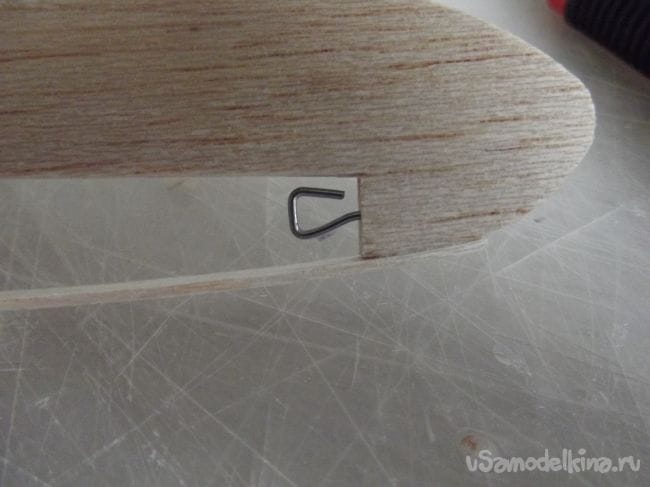

Теперь вклеил его в корпус

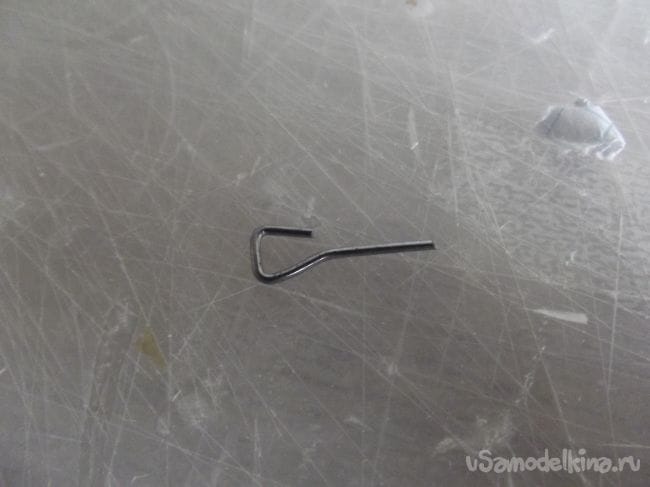

Вал я согнул из проволоки 1мм.

осталось только сделать гребной винт. Я долго думал, из чего же его сделать. Сначала я хотел сделать его из пластика, но я у себя его не нашел. И тогда у меня родилась гениальная идея!

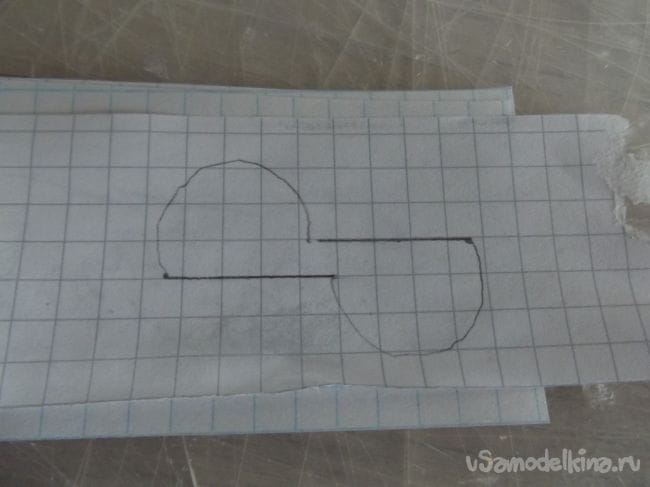

Я взял чертеж и два листка бумаги

Склеил их вместе

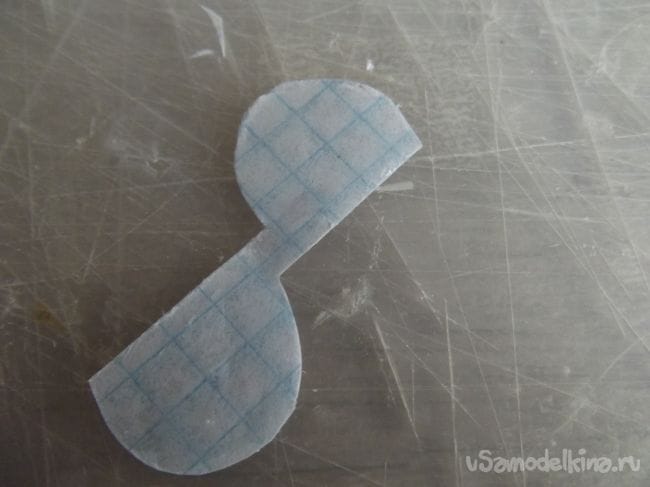

и вырезал винт

А после этого я очень тщательно промазал все суперклеем, а затем согнул.

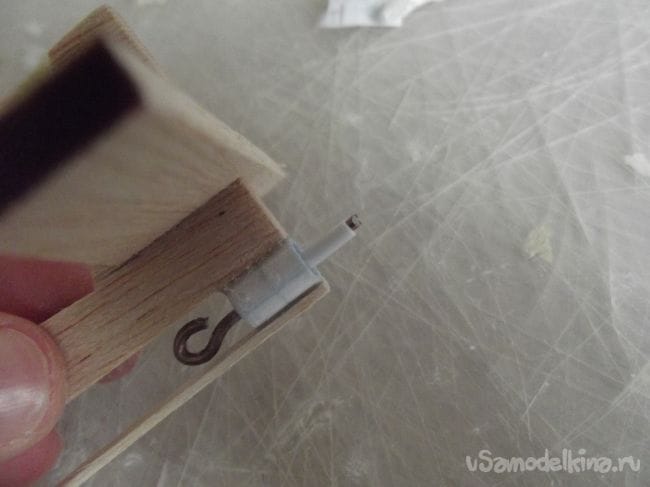

Далее я взял ушную палочку, отрезал от нее маленький кусочек и нанизал ее на вал .

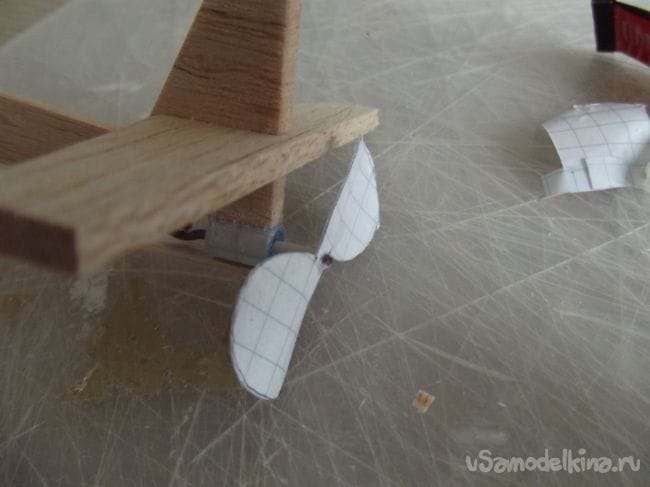

После этого я проделал отверстие посередине винта и приклеил его к валу.

Ну вот и все! Подводная лодка готова.

Она получилась довольно шустрой. В качестве резинки я использовал вместе скрепленные канцелярские резинки. При неполном заводе резиномотора модель очень шустро переплыла всю ванну. Всем спасибо за просмотр!

Видео плавания:
