Бальзовый резиномоторный вертолет

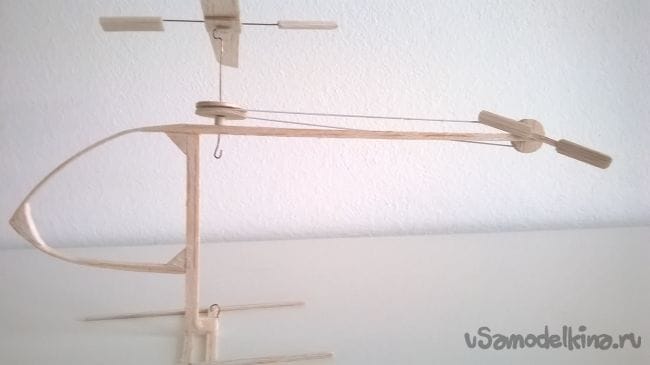

Добрый день, любители резиномоторных моделей или просто самоделок. Сегодня я хотел бы вам показать, как сделать вот такой занимательный вертолетик из бальзы.
Бальзовый резиномоторный вертолет

Начнем!
Бальзовый резиномоторный вертолет

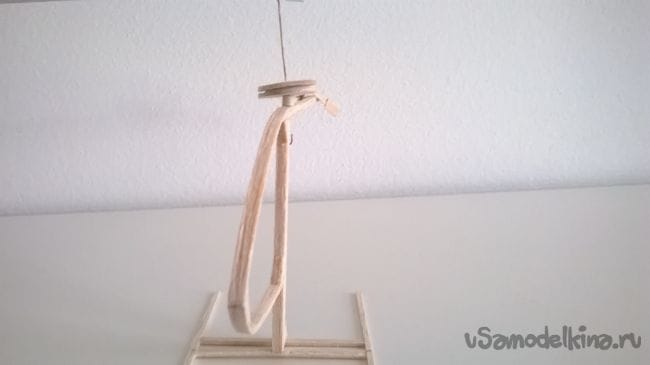

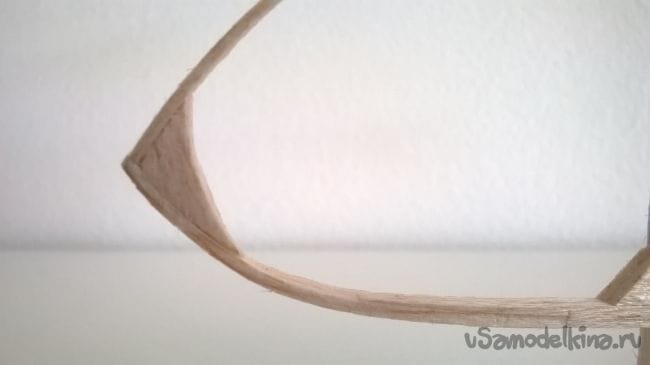

Весь корпус нашего вертолета изготавливается из бальзы 2мм. Хвостовая балка сделана из рейки 2 на 2 мм. Кабина - из согнутых бальзовых реек 1 на 2 мм.
Бальзовый резиномоторный вертолет


Главную рейку (на ней расположен резиномотор) делаем из рейки 3 на 2 мм.
Примечание: многие начинающие спрашивают, как согнуть эти рейки. Технология сгибания довольно проста. Берем банку, которая доверху заполнена кипятком. Опускаем туда рейки и оставляем их на 10 минут. После этого разогреваем паяльник или утюг и прикладываем их к нему, и постепенно сгибаем. Все просто.
Затем склеиваем все части. ЭТО ВАЖНО!
Бальзовый резиномоторный вертолет
Бальзовый резиномоторный вертолет

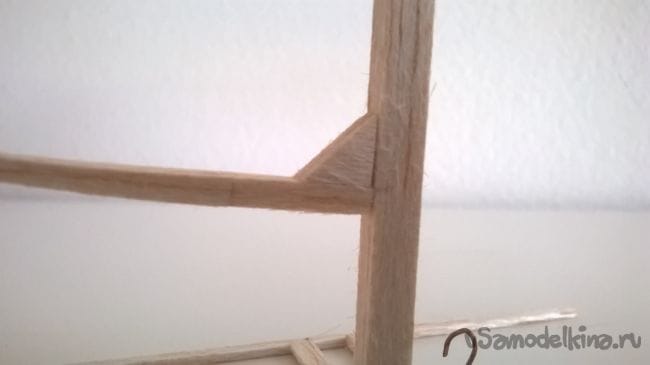

На место каждого стыка приклеиваем маленький треугольничек (под углом 90 градусов). Это нужно для прочности конструкции.
Теперь изготавливаем сам резиномотор.
Бальзовый резиномоторный вертолет

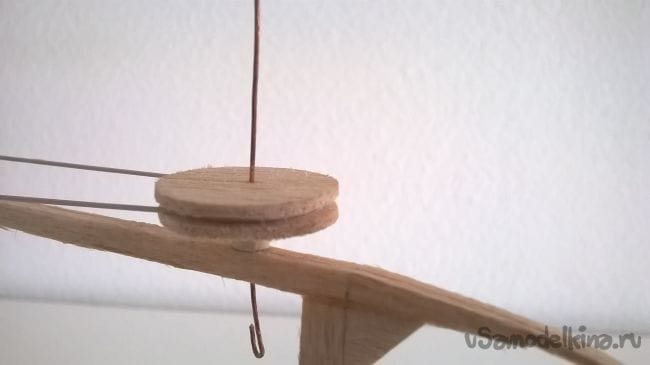

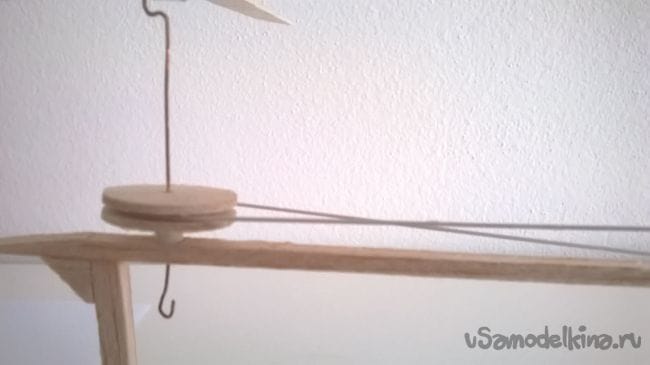

Ось изготавливаем из маленькой бумажной трубочки пропитанной суперклеем. Затем из бальзы 1 мм изготавливаем 2 небольших круга и один поменьше, а затем склеиваем их.
Бальзовый резиномоторный вертолет

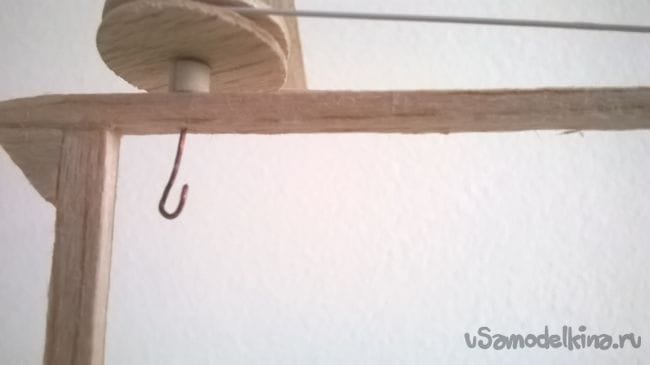

Сам вал делаем из тонкой проволоки из провода. (Конец нужно согнуть в крючок. )
Бальзовый резиномоторный вертолет

Теперь пришла очередь самого винта
Бальзовый резиномоторный вертолет

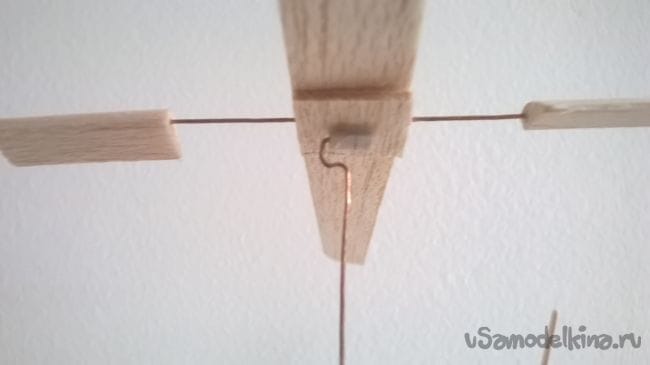

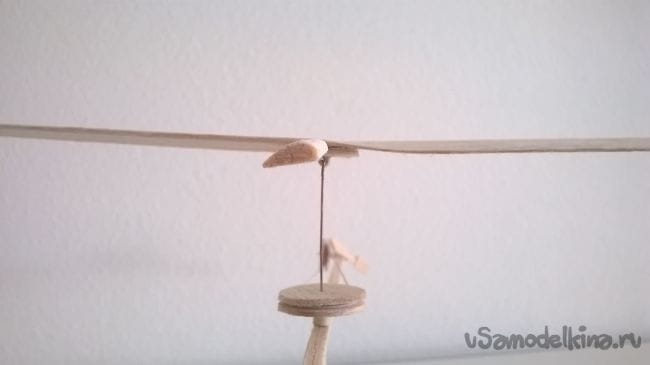

Стабилизатор винта изготавливаем из бальзы 3 мм и соединяем все той же проволокой.
Бальзовый резиномоторный вертолет

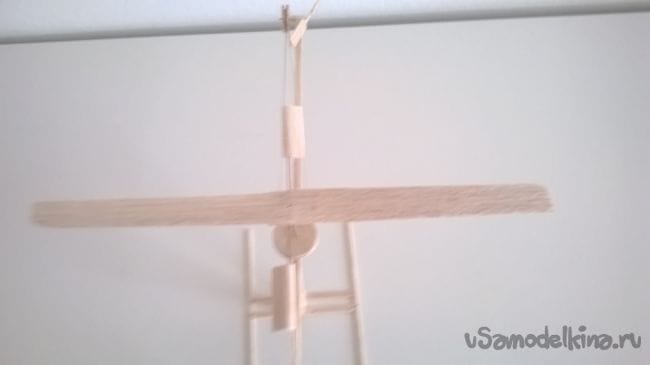

Крепится все это на вал с помощью другой трубочки
Бальзовый резиномоторный вертолет

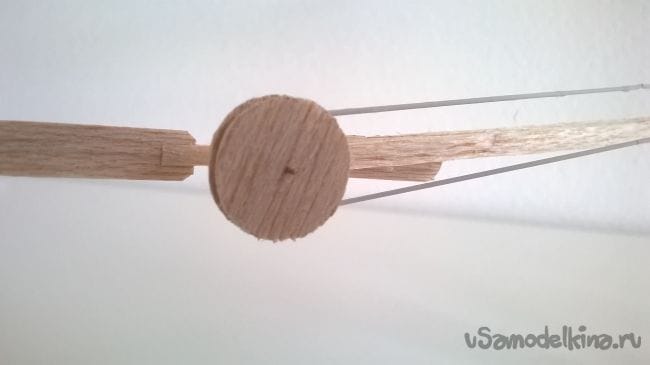

Теперь Переходим к хвосту. Ось хвостогого винта сделана все из той же бумажной трубочки..

Бальзовый резиномоторный вертолет


Сам винт-бальза 0.7 мм
Бальзовый резиномоторный вертолет

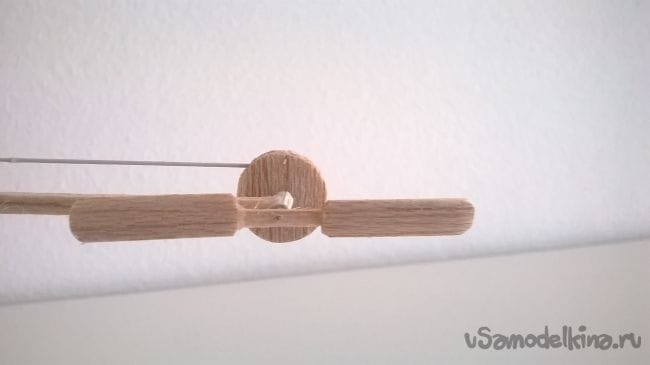

Затем снова собираем конструкцию из кругов
Бальзовый резиномоторный вертолет

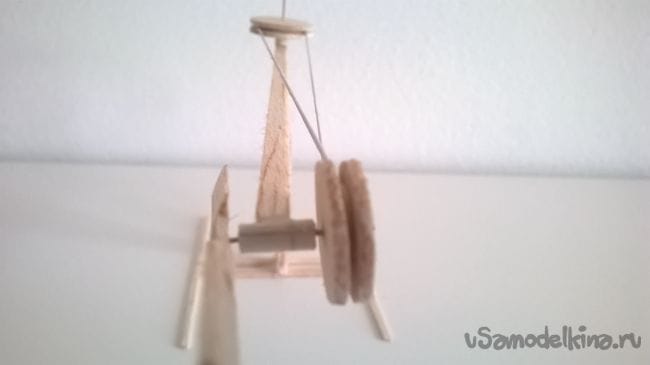

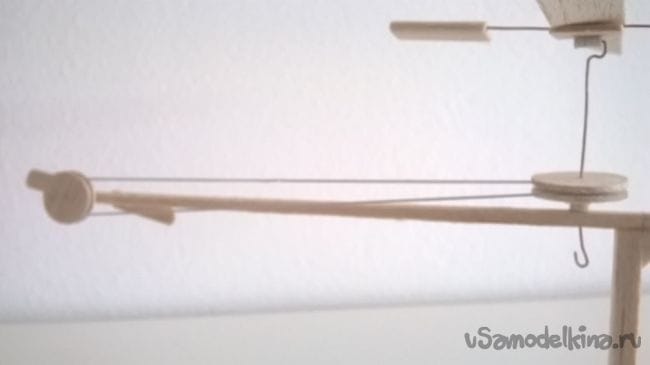

Как многие уже поняли, ременная передача. То есть во время полета вертолета будут крутиться все винты.
Бальзовый резиномоторный вертолет

Сам винт - резинка от штанов :)

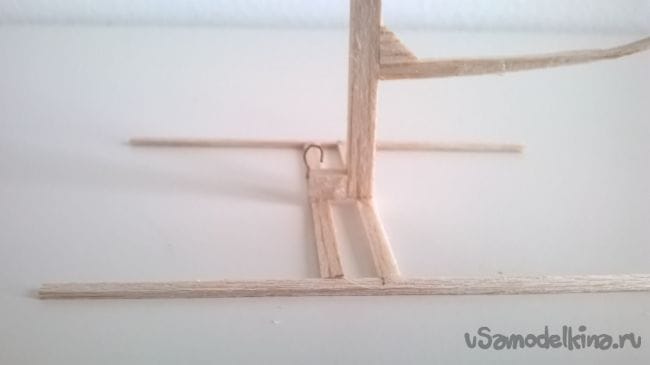

Теперь осталось только сделать сделать стойки для вертолетика (бальза 1 мм)
Бальзовый резиномоторный вертолет

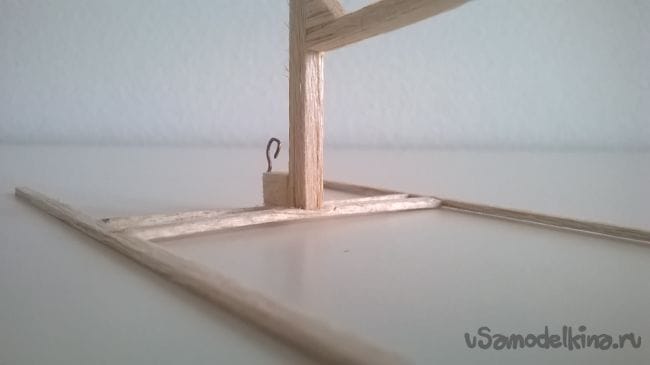

и попутно прикрепить второй крючок для резинки
Бальзовый резиномоторный вертолет

Готово! Чтобы поднять вертолетик в небо, осталось повесить на крючки 2 канцелярские резинки (или ту же резинку от штанов) закручиваем и отпускаем!
Чертежи
Бальзовый резиномоторный вертолет
Бальзовый резиномоторный вертолет

Спасибо за просмотр
