Бальзовый пистолет - резинкострел

Доброго всем дня. Сегодня мне хотелось бы вам показать, как сделать деревянный пистолет резинкострел, используя только канцелярский нож и наждачную бумагу.
Бальзовый пистолет - резинкострел

Приступим! Для тех, кто не знает: бальза - самое легкое дерево в мире. Но вместе с этим, оно и очень мягкое (его можно резать обычным ножиком.) Приступим! Весь пистолет мы будем делать из одного листа бальзы 3 мм. (Продается она в любом авиамодельном магазине.)
Для начала печатаем чертежи.

Чертежи
gun-1.pdf [36.09 Kb] (скачиваний: 277)
Посмотреть онлайн файл: gun-1.pdf


И начинаем вырезать!

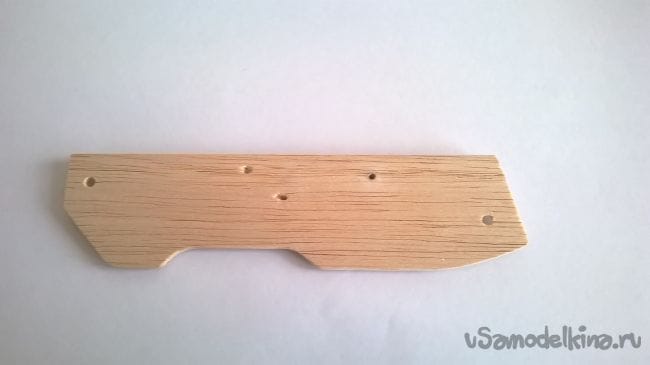

Боковушки нужно очень тщательно обработать наждачной бумагой и провертеть все дырки (можно шурупом)
Бальзовый пистолет - резинкострел
Бальзовый пистолет - резинкострел

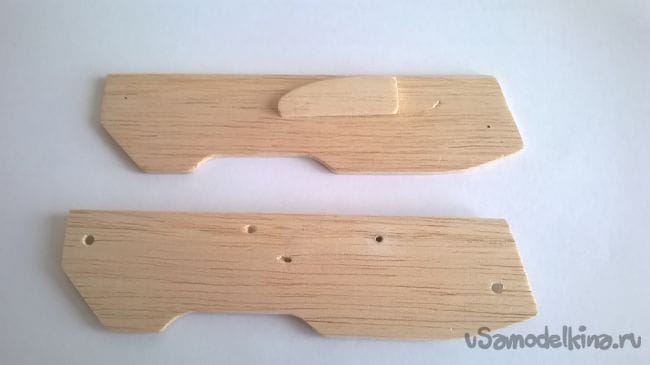

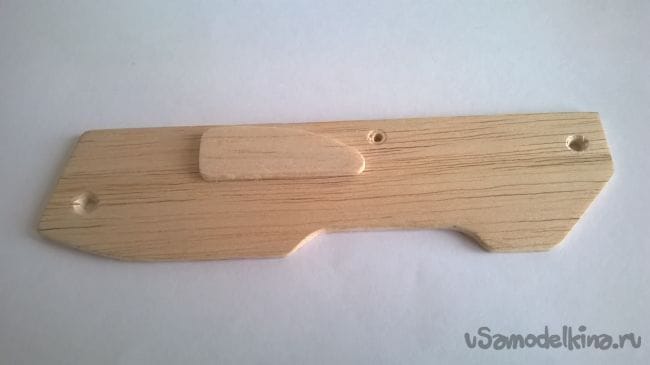

Затем приклеиваем небольшой кусочек бальзы (для чего, вы узнаете в конце)
Бальзовый пистолет - резинкострел

Бальзовый пистолет - резинкострел

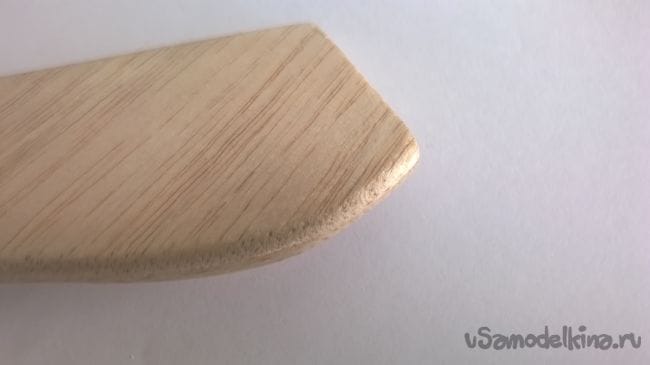

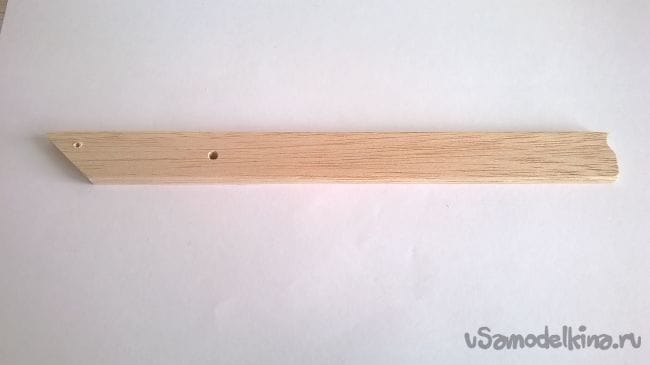

Ствол нашего будущего резинкострела вырезаем из двойной бальзы (склеиваем два куска бальзы вместе)
Бальзовый пистолет - резинкострел

Бальзовый пистолет - резинкострел

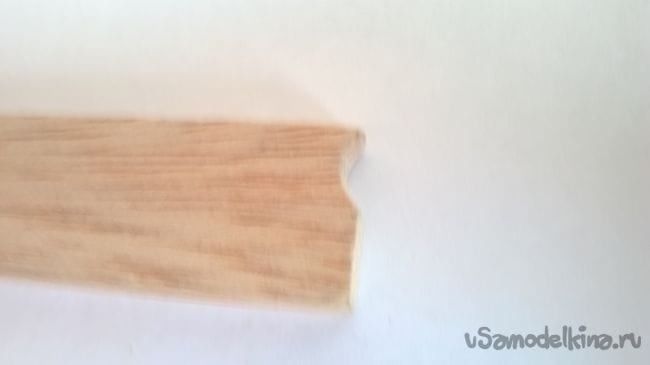

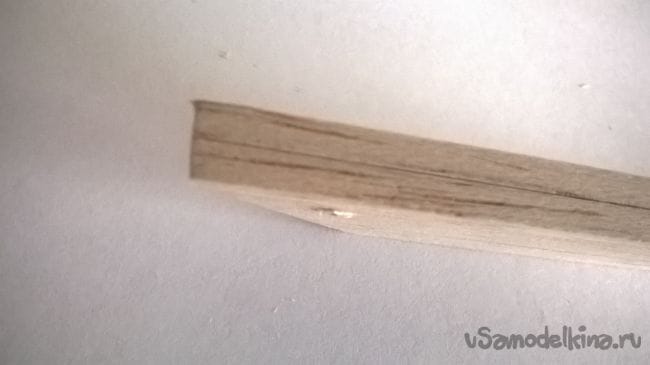

На конце делаем небольшой пропил.
Бальзовый пистолет - резинкострел

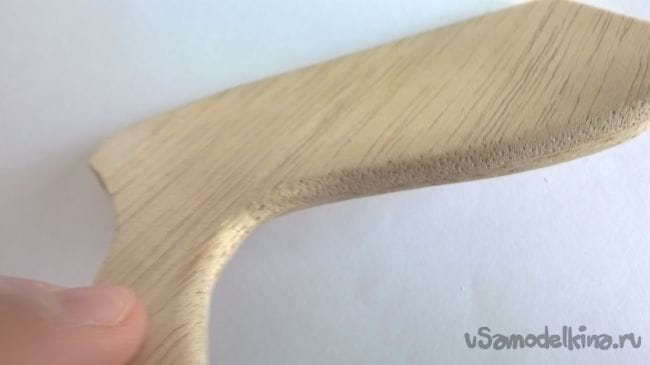

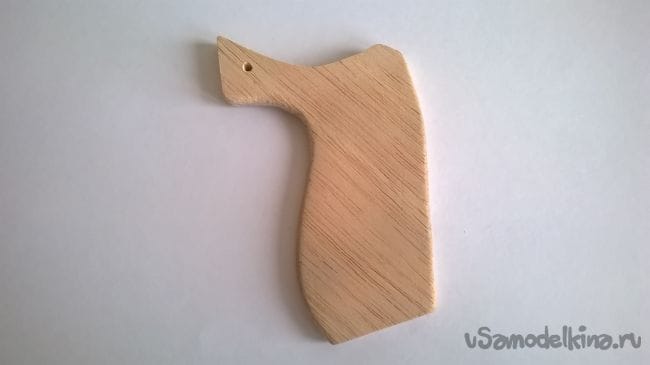

Теперь изготавливаем рукоять (тоже из двойной бальзы)
Бальзовый пистолет - резинкострел
Бальзовый пистолет - резинкострел

Теперь настала очередь курка (двойная бальза)
Вырезаем
Бальзовый пистолет - резинкострел

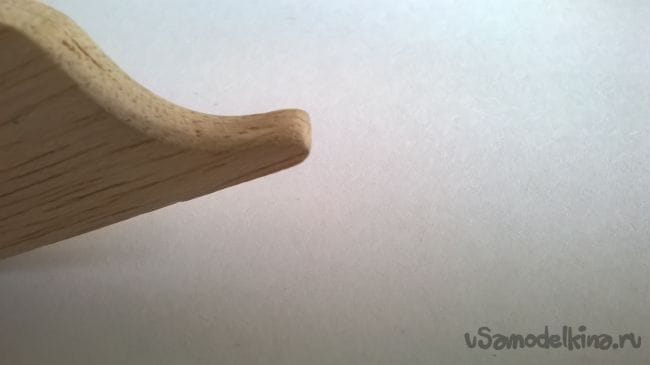

И отшлифовываем наждачкой
Бальзовый пистолет - резинкострел

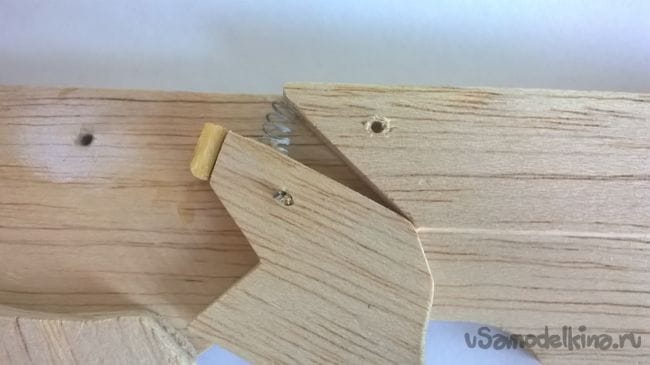

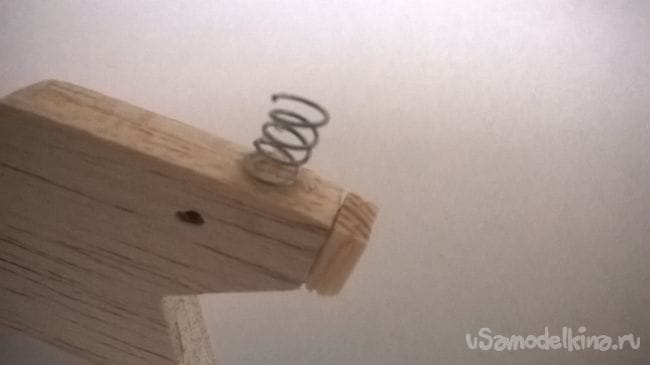

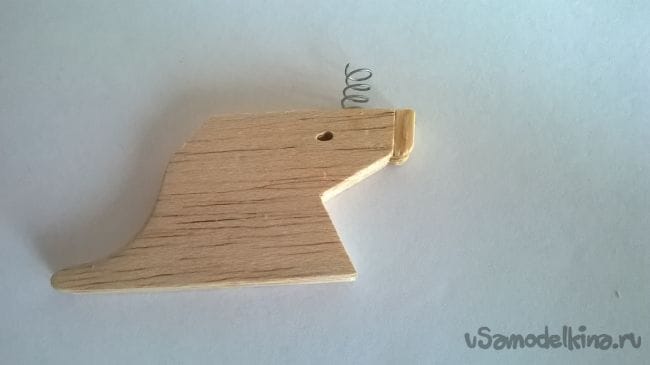

Затем берем пружинку от шариковой ручки и приклеиваем. Также на кончик я приклеил небольшой кусочек сосны (можно заменить бумагой, пропитанной суперклеем). Это нужно для того, чтобы кончик не стерся.
Бальзовый пистолет - резинкострел

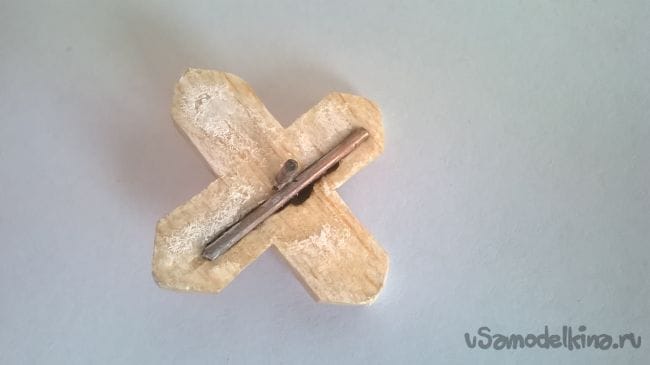

Теперь вырезаем затвор (один слой бальзы), затем клеим несколько ребер жесткости.
Бальзовый пистолет - резинкострел

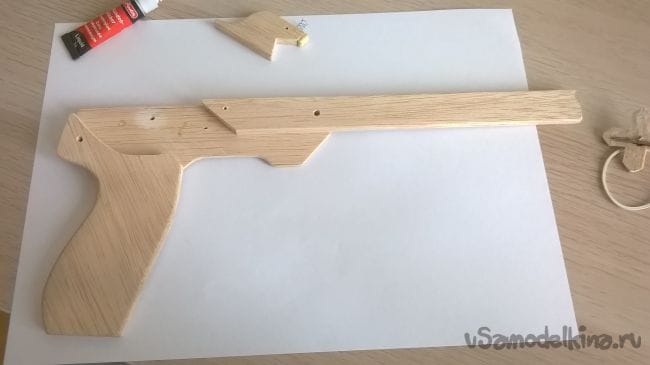

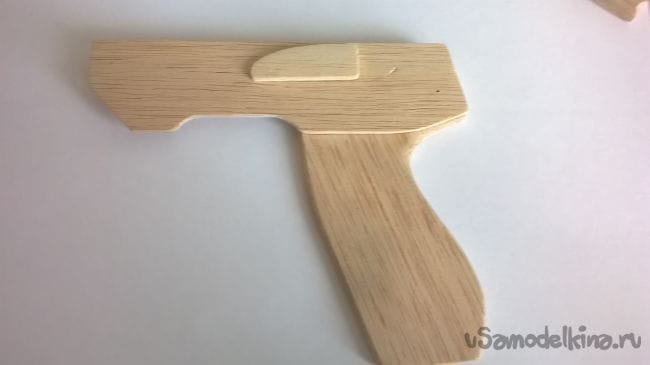

Ну вот и все! Все детали вырезаны, теперь осталось только расположить все на свои места.
Бальзовый пистолет - резинкострел

Бальзовый пистолет - резинкострел

Бальзовый пистолет - резинкострел

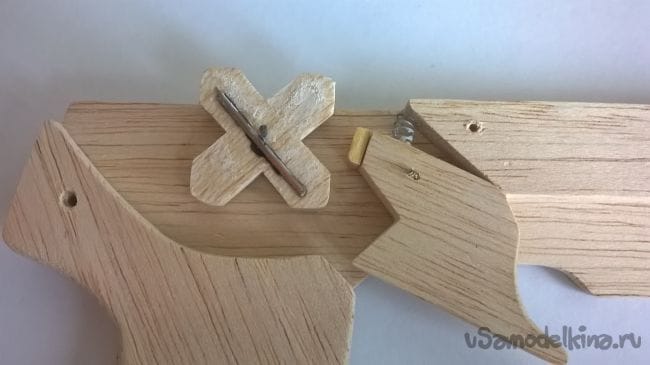

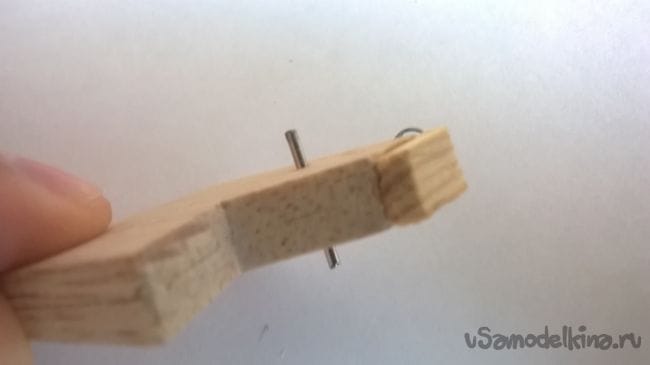

В отверстие в курке вставляем небольшую проволоку (ось)
Бальзовый пистолет - резинкострел

Бальзовый пистолет - резинкострел

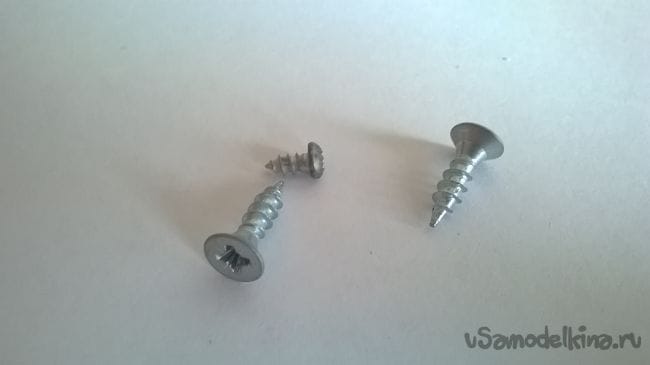

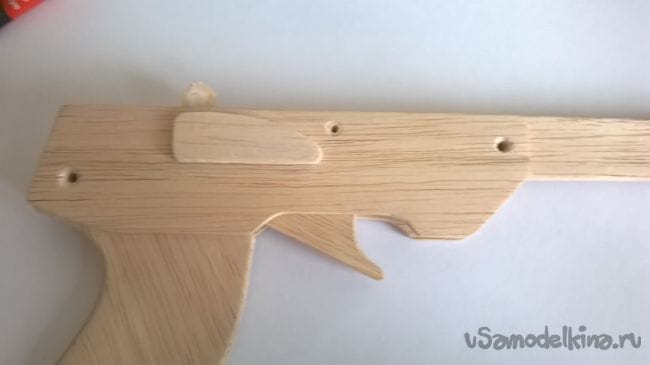

Теперь сверху кладем крышку, и на несколько шурупов прикручиваем её (в случае какой-либо поломки можно будет с легкостью заменить поломанную детальку).
Бальзовый пистолет - резинкострел
Бальзовый пистолет - резинкострел
Бальзовый пистолет - резинкострел

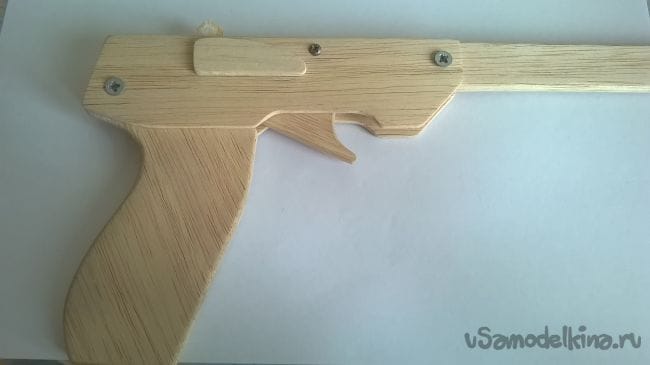

Все! Наш пистолет - резинкострел готов! Спасибо за просмотр !
