Авиамодель LISA из депрона



Данная статья подробно описывает процесс создания авиамодели LISA.
Эта модель очень проста в изготовлении, не требует больших затрат, редких материалов и серьезных навыков. Хорошо подойдет как для новичков, так и для более опытных моделистов. Модель удобно брать с собой в поле, так как ее не надо собирать и долго готовить к полету, что особенно удобно зимой. Если собирать эту модель по вечерам – можно справиться за неделю.

Материалы:
- депрон
- фанера 3 мм
- разноцветный скотч
- сосновая рейка 3х5х450 мм
- палочка от мороженого
- канцелярская скрепка
- бамбуковые палочки
- велоспица
- пенорезина из упаковок
- упаковочная лента
- пластиковая карта
- гайки, болтики
- магнит от бейджа
- пластиковая бутылка или прозрачный пластик
- стальная проволока
- зубочистка
- нитки

Инструменты:
- резак
- лобзик
- угольник, линейка
- ножницы
- карандаш, маркеры
- циркуль
- клеи ПВА, потолочный, эпоксидный и для бумаги
- плоскогубцы
- отвертки
- шуруповерт и сверла
- шило
- наждачка
- акриловые краски
- кисть
- термопистолет

Электроника:
- мотор – Паркфлаер или АлиЭкспресс
- регулятор – ссылка
- сервоприводы – 9 грамм или 6 грамм или 9 грамм
- пропеллеры – ссылка или ссылка
- фиксаторы тяги – ссылка
- кабанчики – Паркфлаер или АлиЭкспресс
- цанговый зажим – ссылка
- аккумуляторы – 3S Паркфлаер или 2S АлиЭкспресс
- аппаратура – ссылка

Чертежи авиамодели LISA (взяты отсюда) в формате PDF.
lisa.zip [1017.22 Kb] (скачиваний: 92)

Шаг 1. Чертежи и детали.

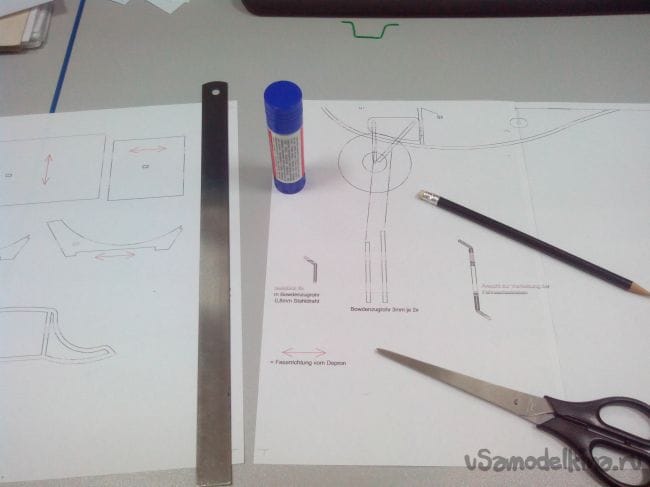

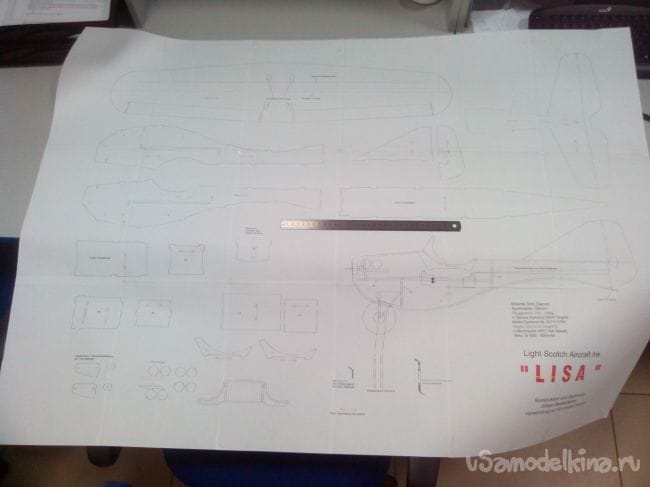

Распечатываем чертежи и склеиваем обычным клеем для бумаги.


Вырезаем шаблоны ножницами, оставляя внутренние отверстия нетронутыми (о том, как чертить эти отверстия – чуть ниже).

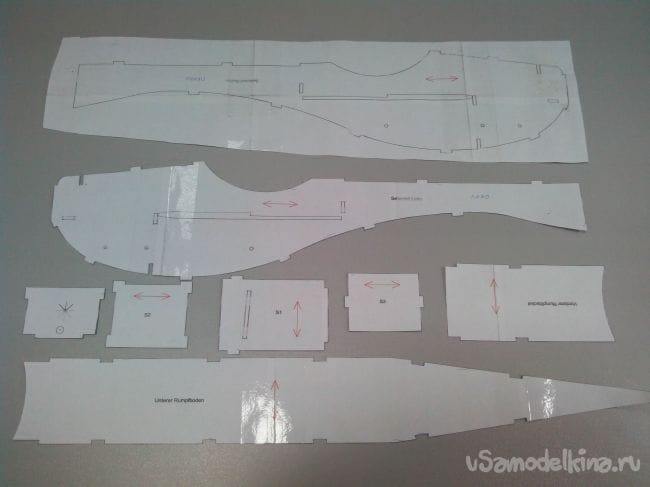

Шаблоны фюзеляжа:

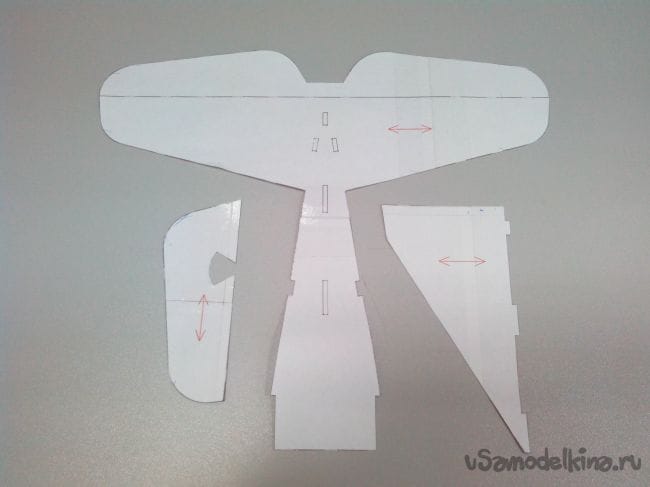

Шаблоны хвостового оперения:

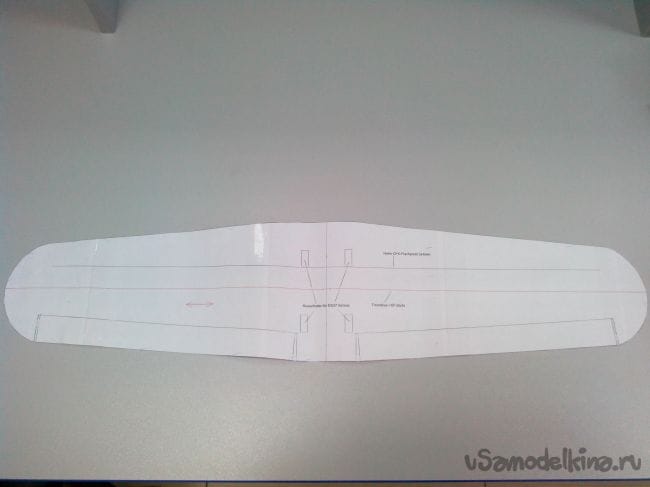

Шаблон крыла с элеронами:

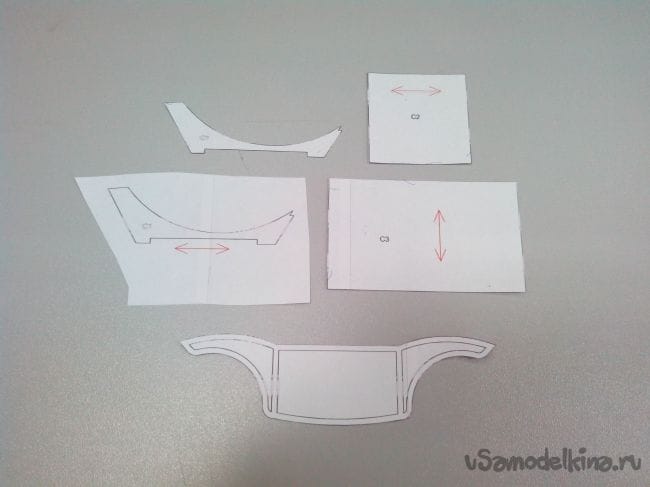

Шаблоны крышки-кабины:

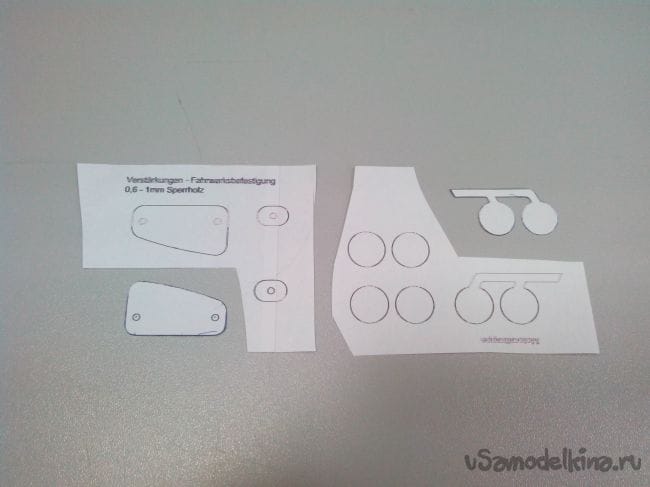

Шаблоны усилений под стойки шасси и имитации выхлопных труб:

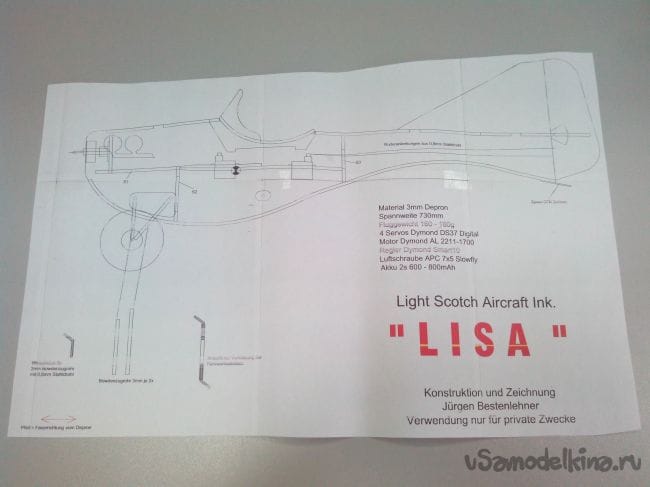

Общий сборочный чертеж:

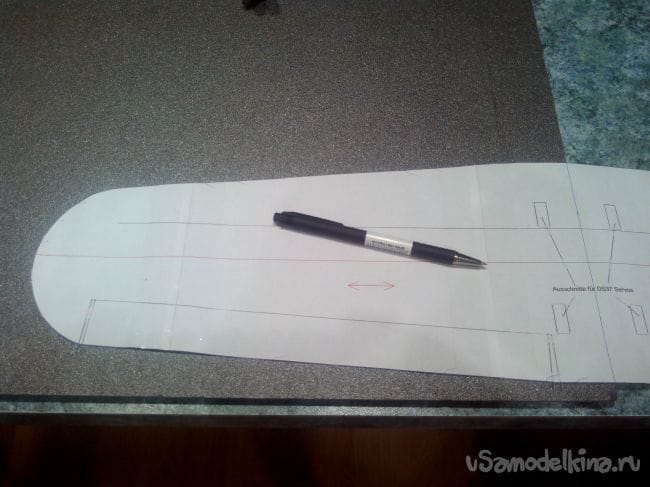

Прикладываем шаблон к листу депрона и аккуратно обводим ручкой или маркером для дисков контуры.

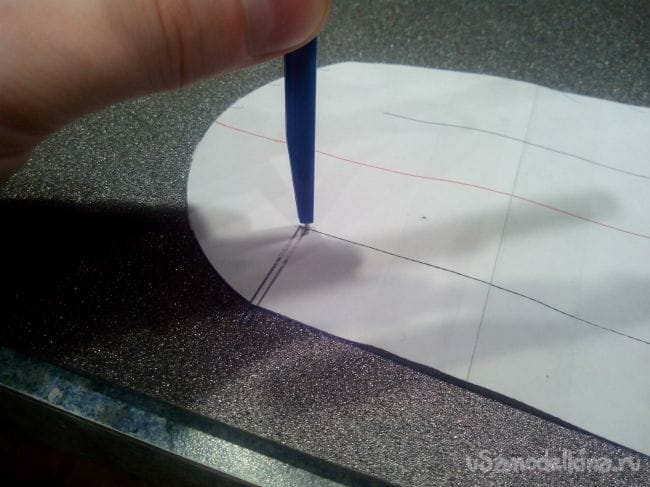

Местоположение уголков элеронов продавливаем острием циркуля или тонким шилом сквозь чертеж, а по краю делаем отметки ручкой.

Убираем шаблон и под углом видим отверстие.

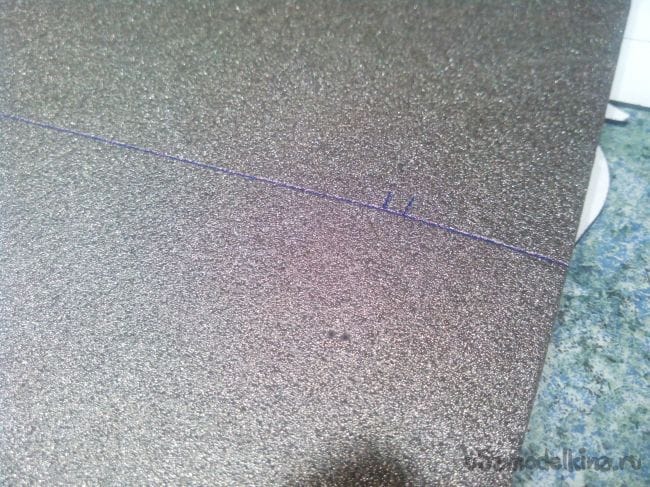

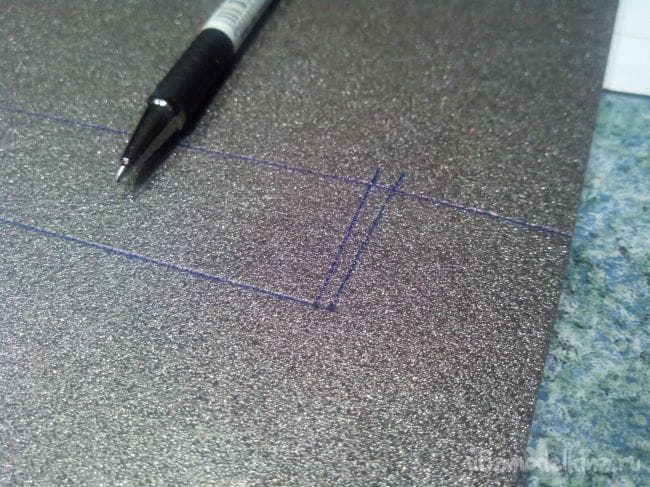

Соединяем отметки и отверстия вместе.

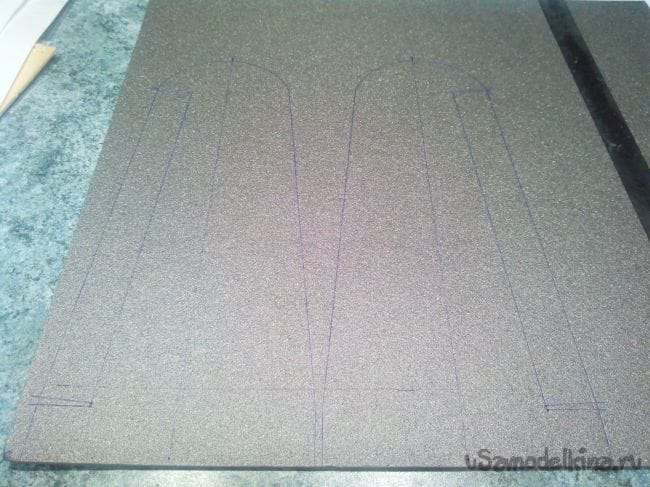

Аналогично переносим на депрон вторую консоль крыла.

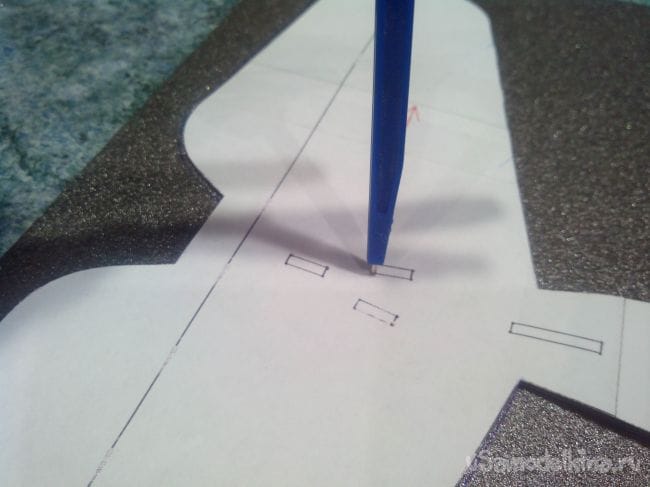

Схожим образом, с помощью циркуля, отмечаем отверстия на других деталях.

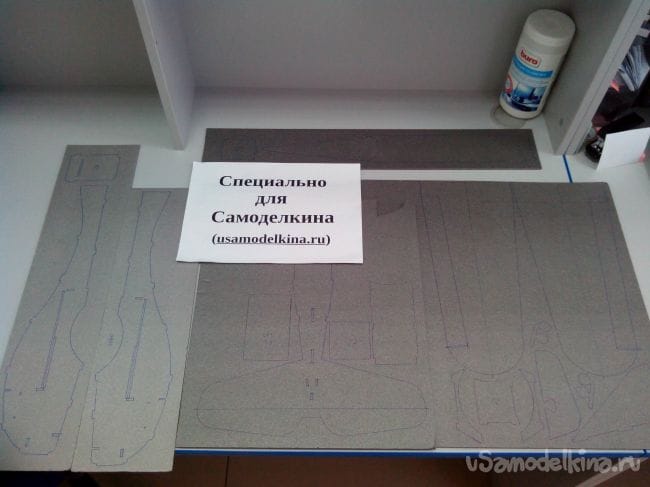

Всё, детали на депроне начерчены.

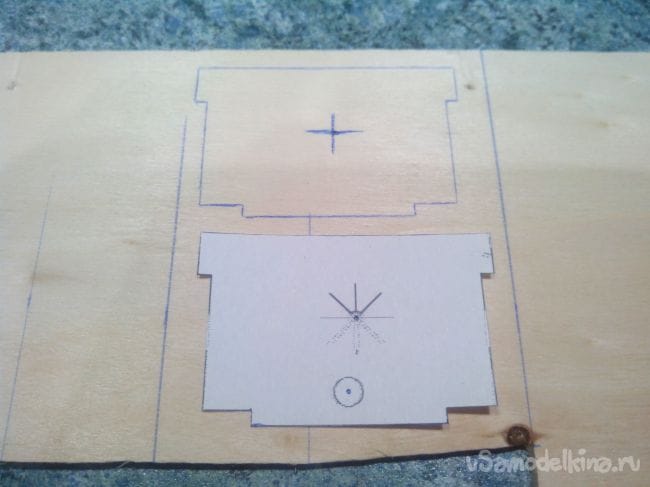

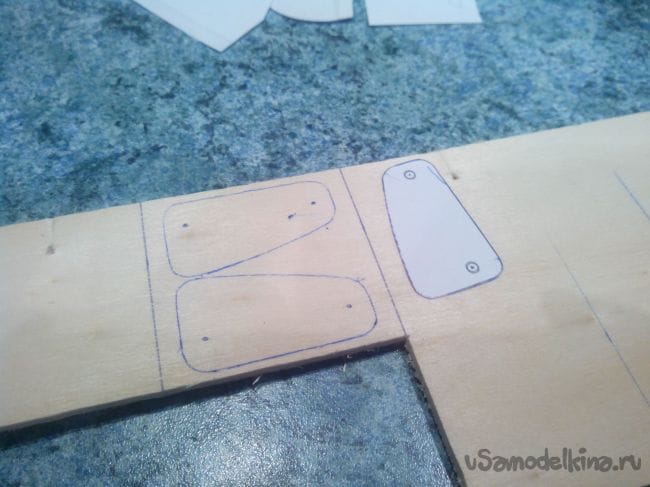

Усиления под шасси и мотораму чертим на фанере 3 мм.


Вырезаем все детали из депрона резаком.

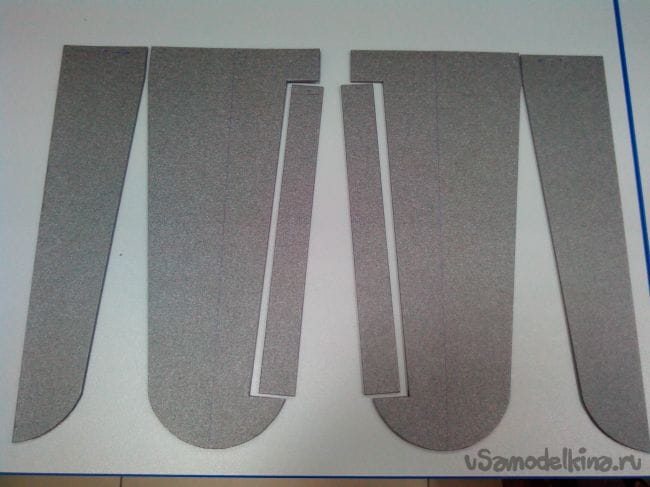

Крыло:

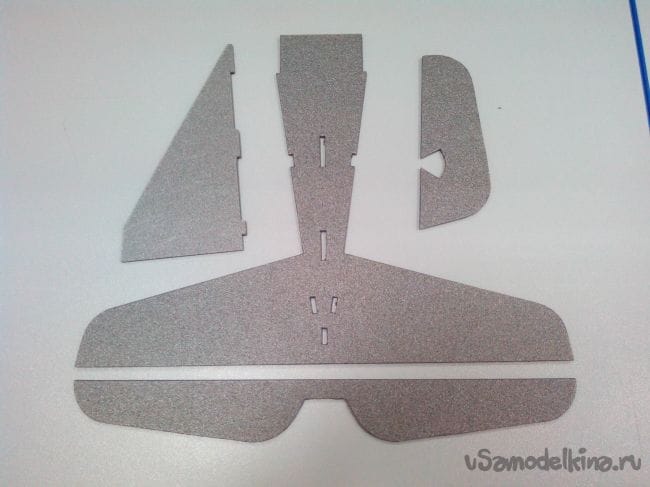

Хвостовое оперение:

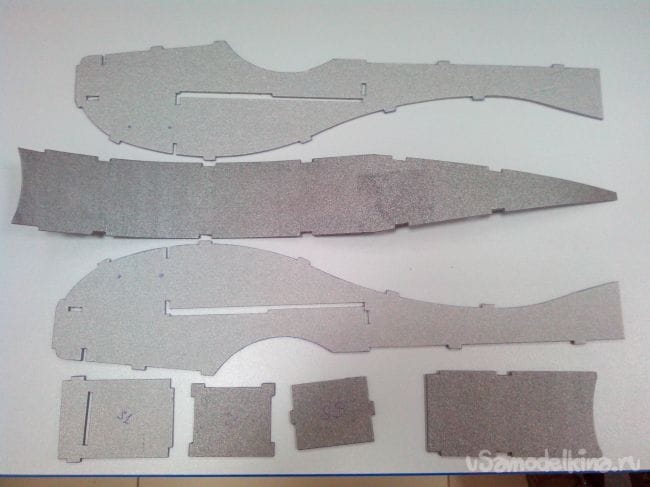

Фюзеляж:

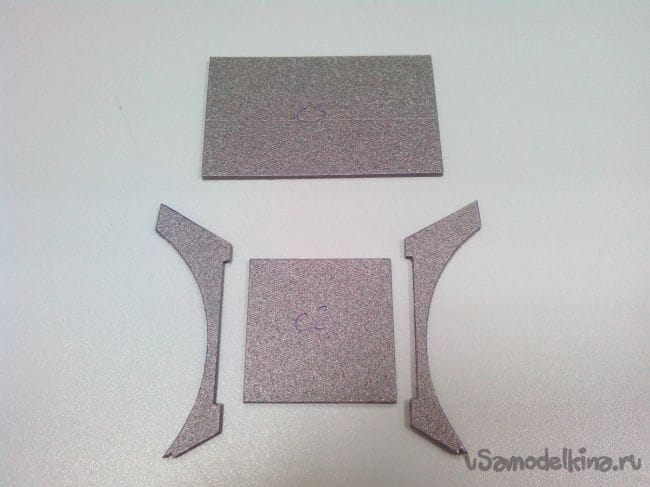

Крышка-кабина:

Мнения моделистов по поводу вырезания шипов и отверстий под них в деталях расходятся. Одни считают, что эти вырезы только если на станке ЧПУ вырезать (мол, вручную долго и муторно), другие считают, что с шипами склеивать модель удобней и быстрей. Лично я придерживаюсь мнения, что шипам быть! Да, уйдет несколько минут на их вырезание, но потом уйдет гораздо меньше времени на подгонку и выравнивание деталей при сборке.

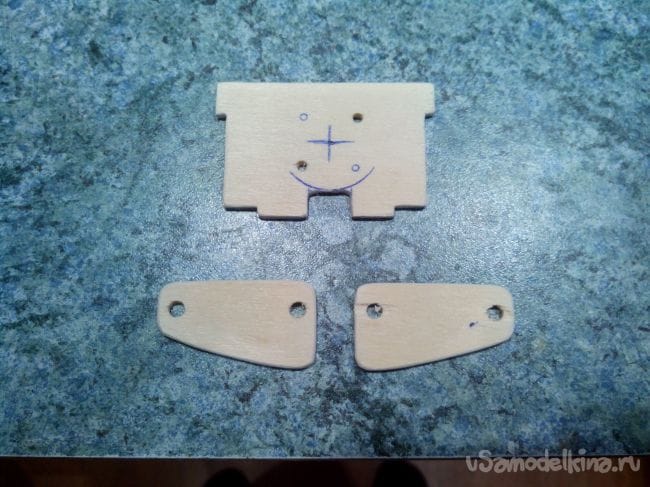

Мотораму и усиления под шасси выпиливаем лобзиком и обрабатываем края наждачкой.


Шаг 2. Хвостовое оперение.

Поскольку хвостовое оперение тут еще и часть фюзеляжа, начнем с него.

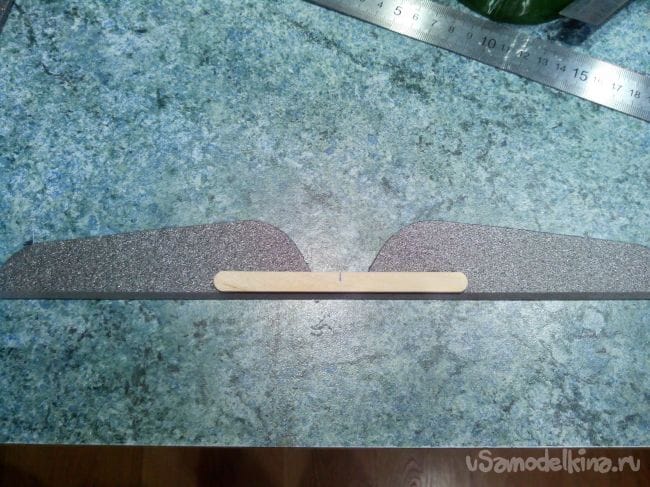

Отрезаем руль высоты и усиливаем половинки палочкой от мороженого.

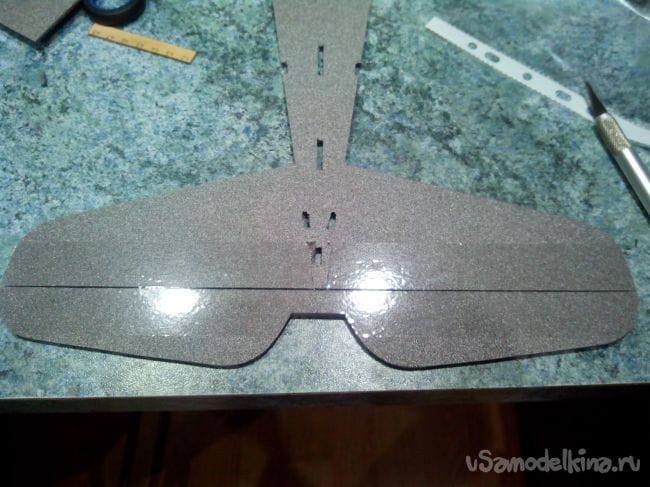

Шкуркой стачиваем край руля высоты и край стабилизатора под углом 45 градусов. Затем навешиваем руль высоты на скотч.

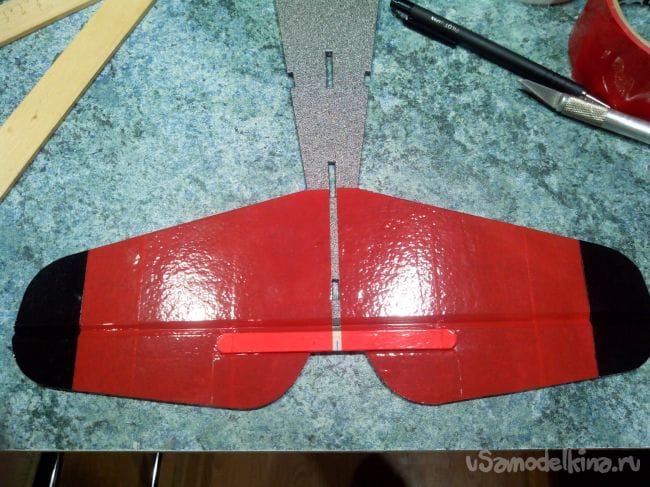

Обклеиваем горизонтальное оперение скотчем в нужной цветовой гамме (потом это будет делать уже сложней).

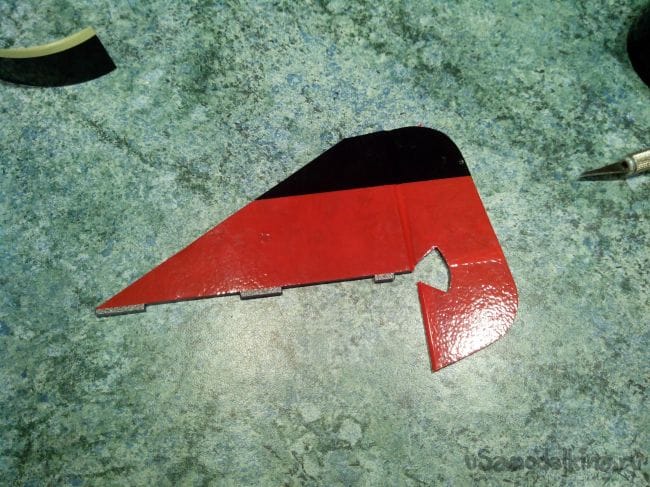

Киль и руль направления сошкуриваем с двух сторон и тоже вешаем руль направления на скотч, обклеивая в нужные цвета.


Шаг 3. Фюзеляж.

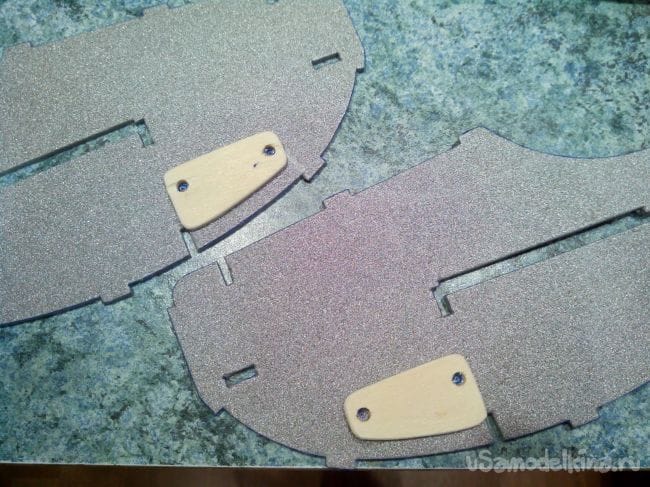

На боковины фюзеляжа в носовой части приклеиваем потолочным клеем фанерные усиления под стойки шасси.
На чертежах есть еще небольшие усиления под стойки, которые приклеиваются под крылом – это в случае изготовления модели-гидроплана на поплавках, в данном случае они не нужны.

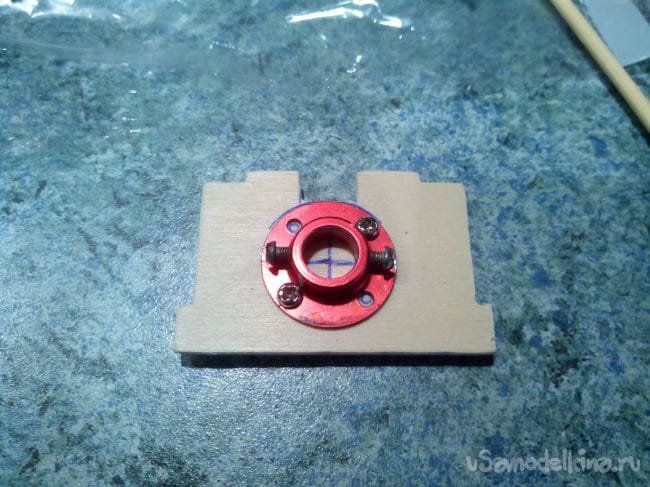

К фанерной мотораме прикручиваем основание двигателя.

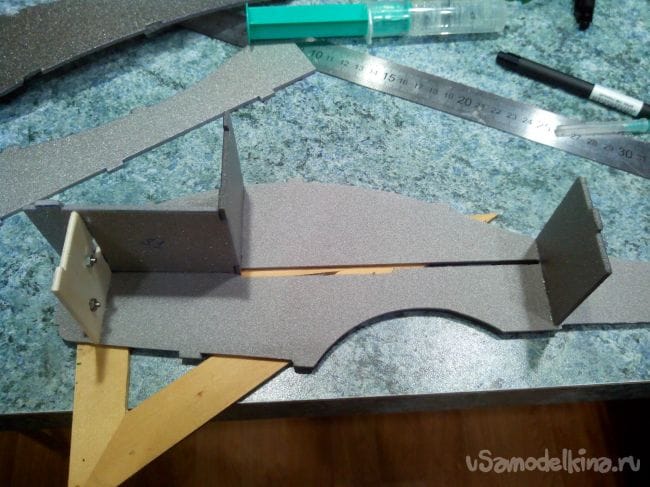

Приклеиваем к одной боковине фюзеляжа мотораму и шпангоуты. Моторама должна быть под углом, чтобы у двигателя был выкос вправо.

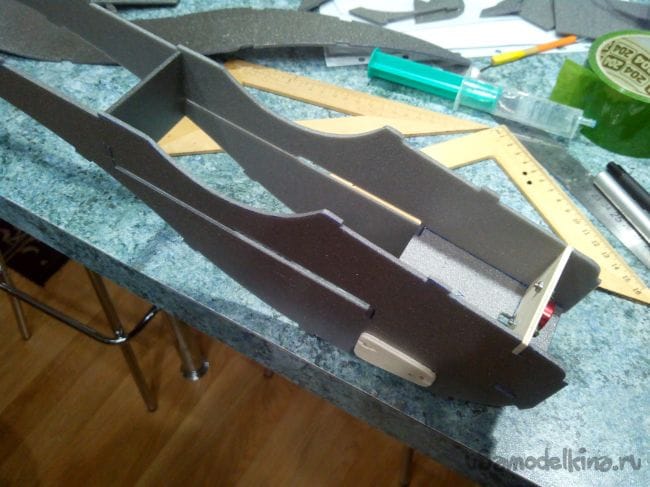

Приклеиваем вторую боковину фюзеляжа к шпангоутам.

Приклеиваем днище фюзеляжа и фиксируем его полосками скотча. Выгнуть днище можно об край стола или на трубе.

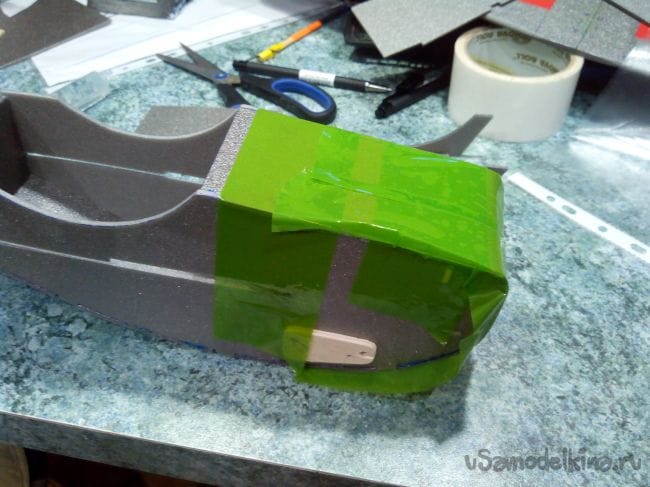

Заклеиваем верх носовой части и тоже фиксируем скотчем.

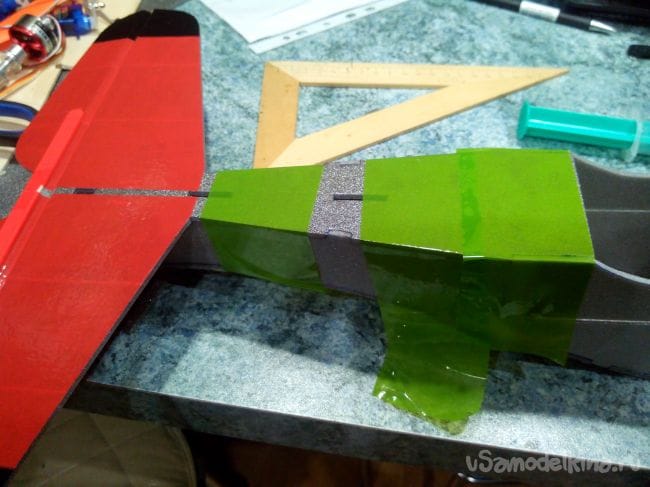

Приклеиваем стабилизатор (он же часть хвоста).

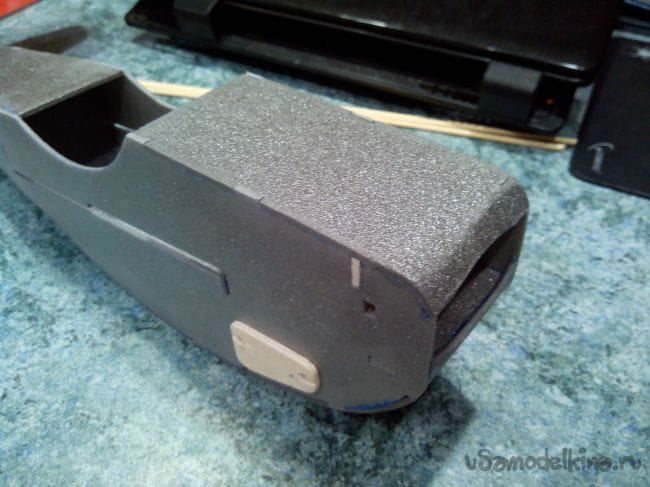

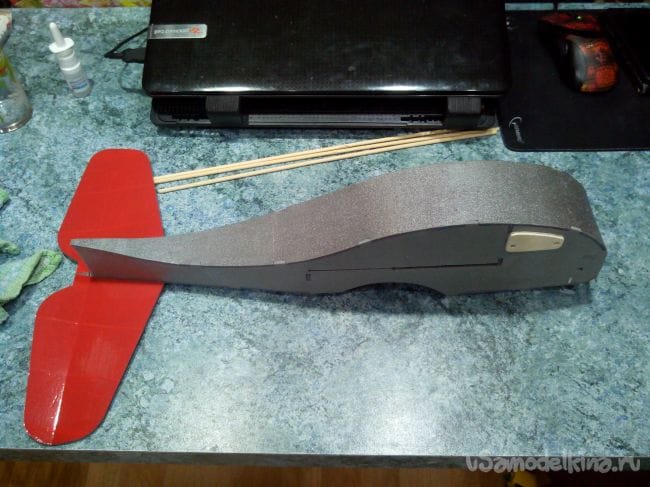

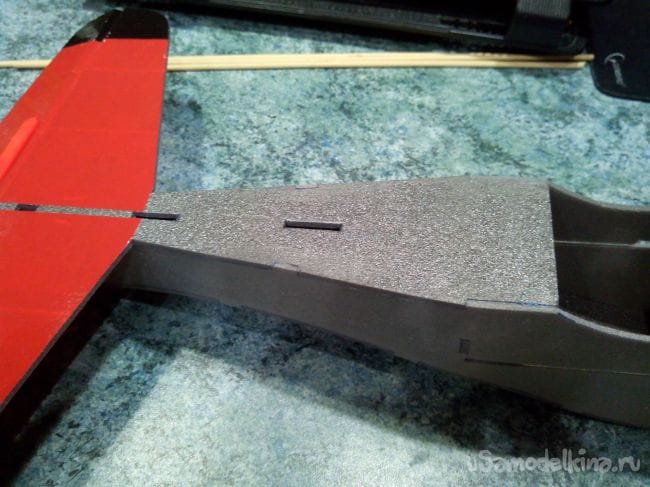

После высыхания клея убираем скотч и сошкуриваем выступающие края и шипы.

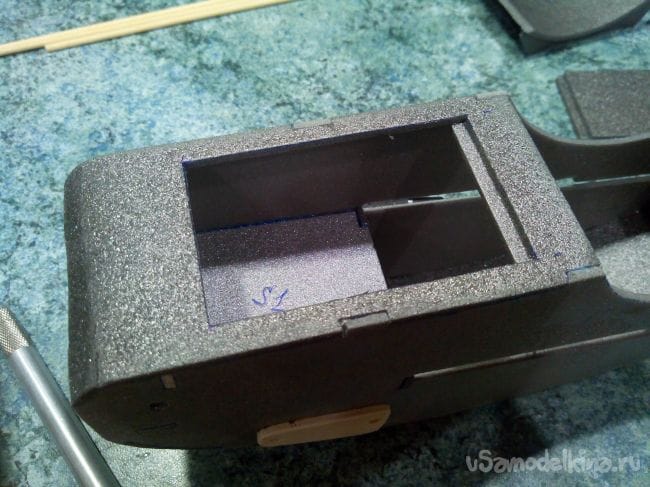

В носовой части сверху вырезаем люк для аккумулятора.

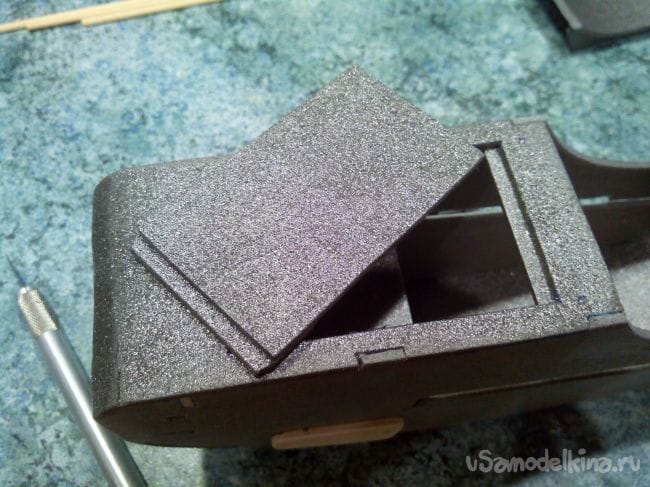

Приклеиваем упор, чтобы крышка люка не проваливалась внутрь, а к крышке приклеиваем изнутри «носик».

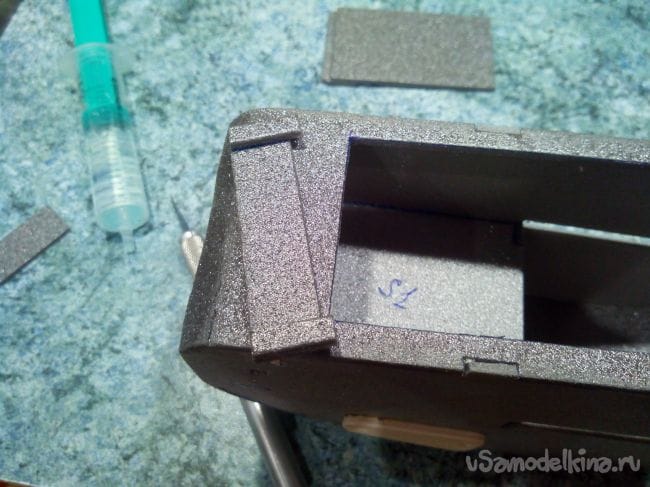

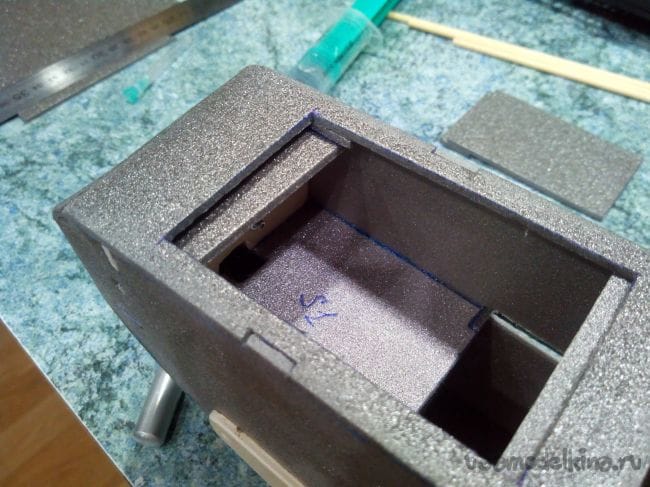

Внутрь вклеиваем в переднюю часть упор, чтобы в него входил «носик» на крышке.

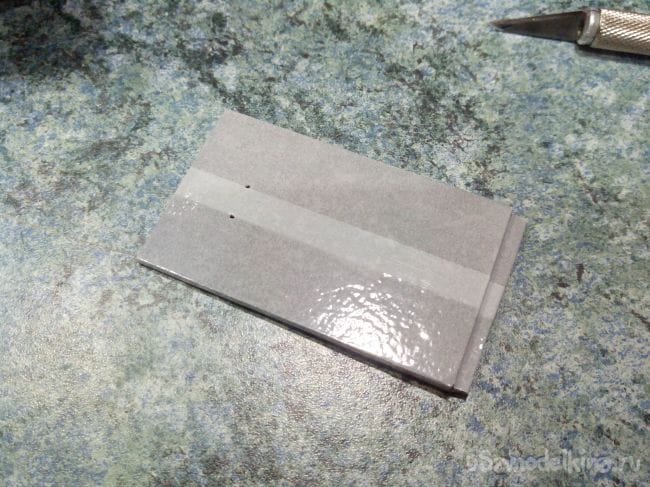

Обклеиваем крышку люка скотчем.

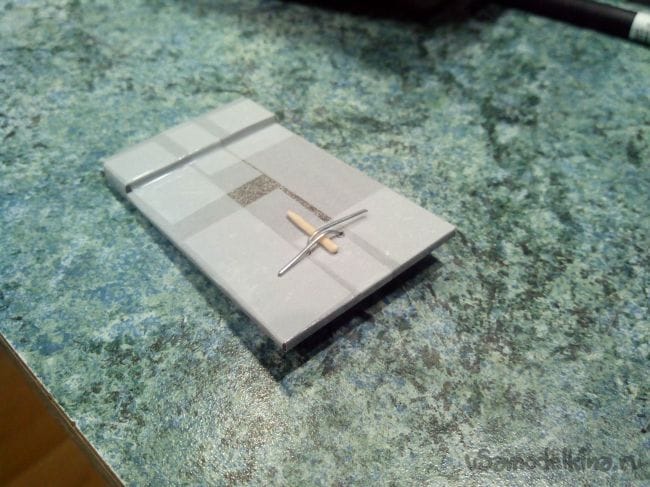

Из скрепки и зубочистки делаем ручку и фиксируем ее изнутри термоклеем.

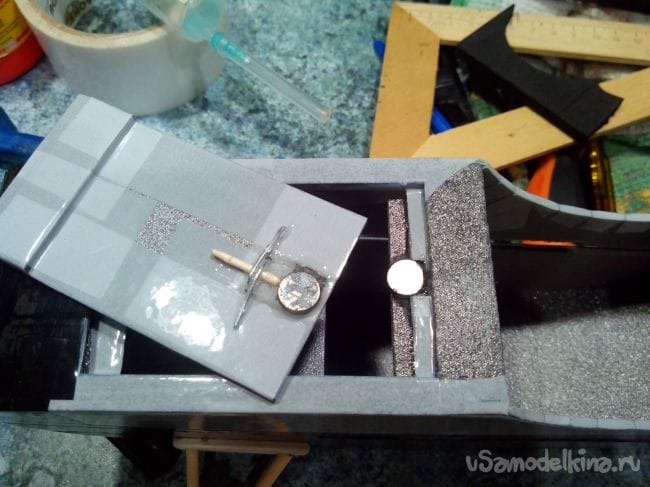

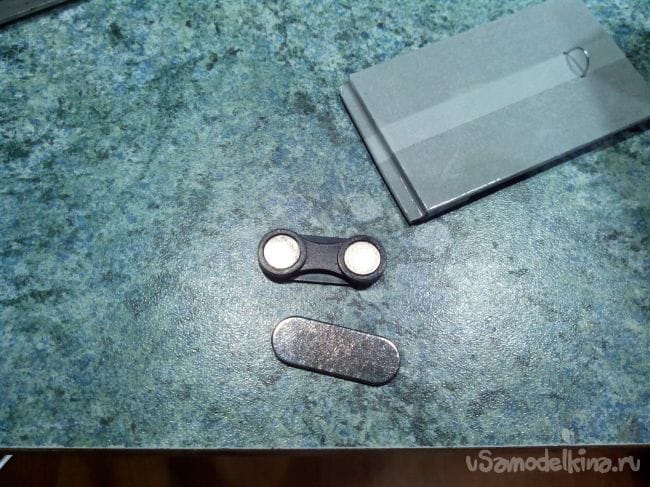

Из магнита от бейджика выковыриваем сами магнитики и вклеиваем их в крышку и внутрь фюзеляжа эпоксидным клеем.

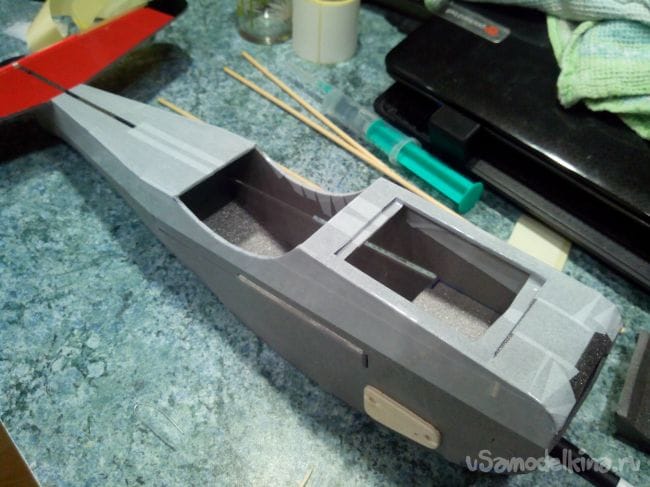

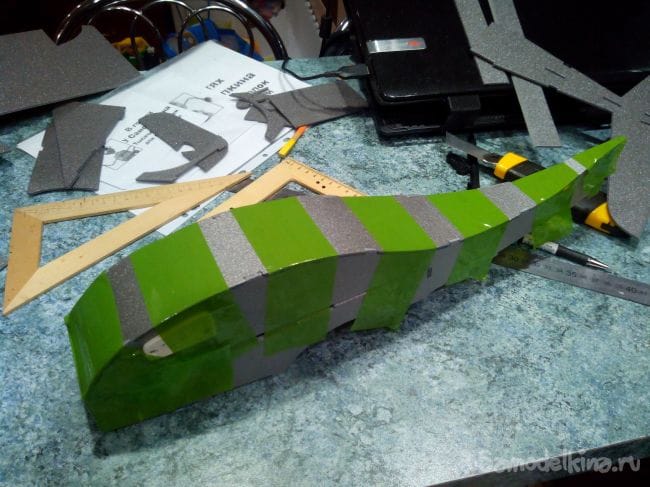

Обклеиваем фюзеляж цветным скотчем сверху.

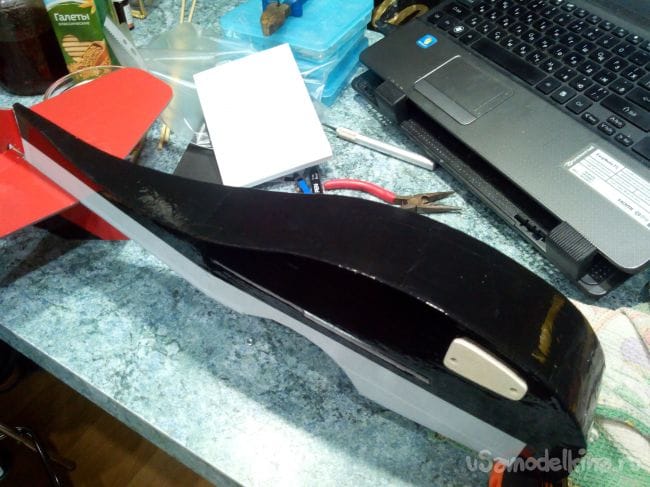

Снизу.

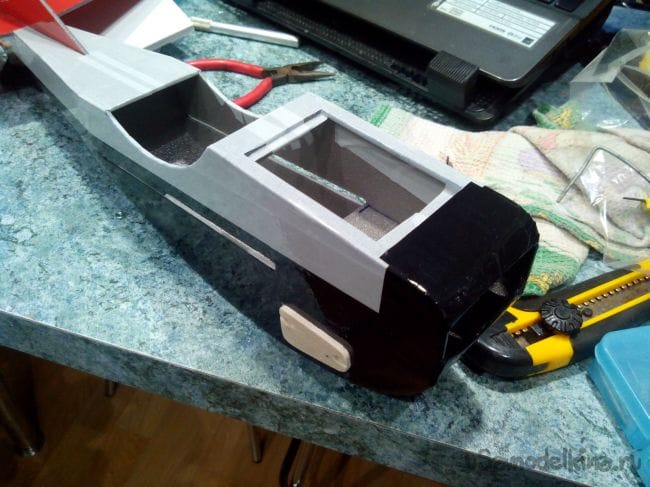

И носовую часть.


Шаг 4. Крыло.

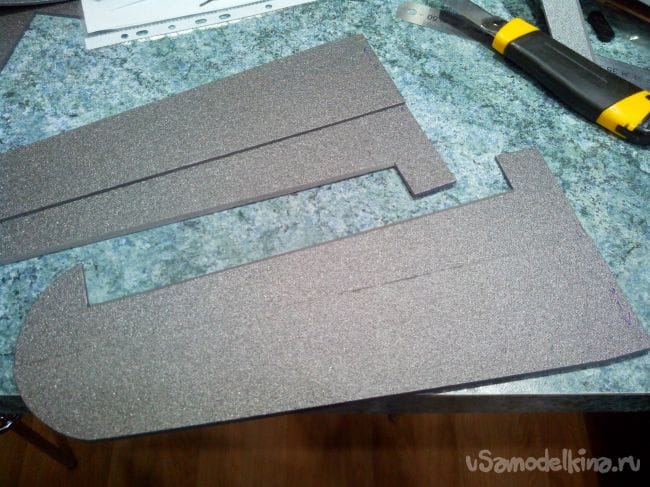

Приклеиваем к консолям крыла верхние части, делая тем самым ступенчатый профиль.

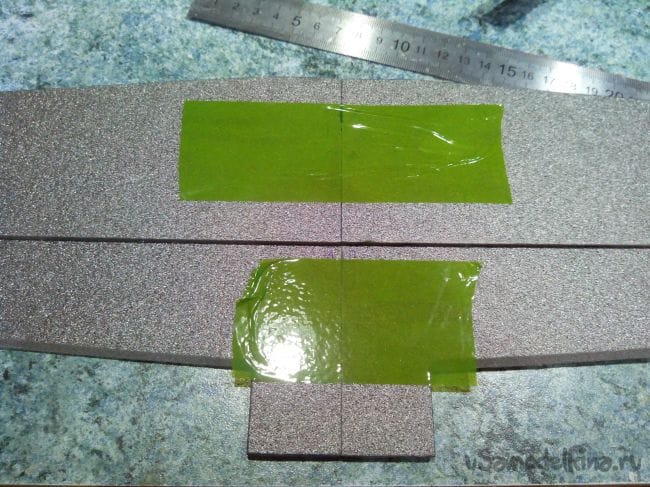

Склеиваем консоли вместе и фиксируем скотчем (с двух сторон, иначе крыло выгибается и плохо склеивается).

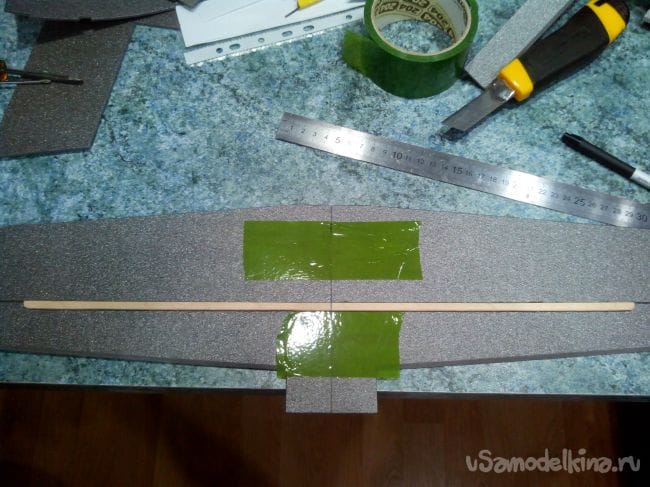

Приклеиваем сосновую рейку-лонжерон. В чертежах ее нет, подразумевается, что крыло без деревянного лонжерона. Но я, зная свою манеру пилотирования, решил усилить крыло лонжероном из дерева.

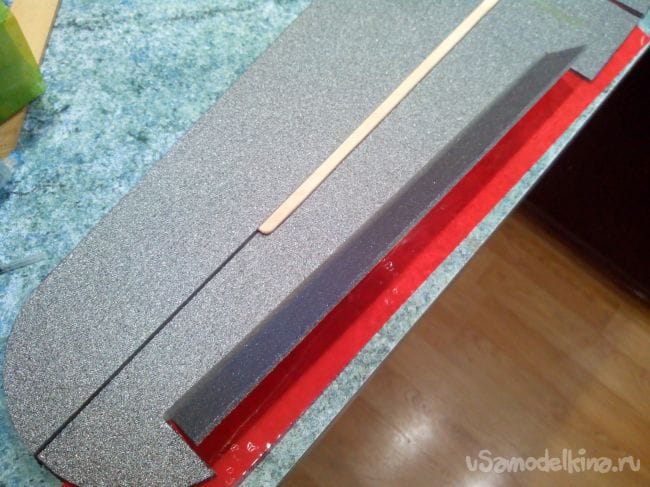

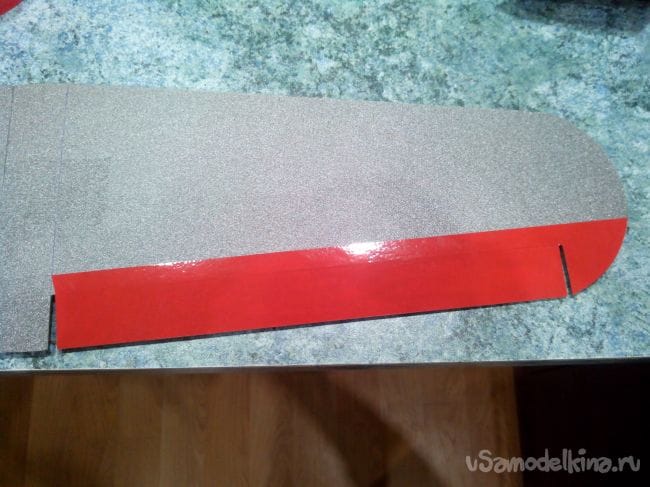

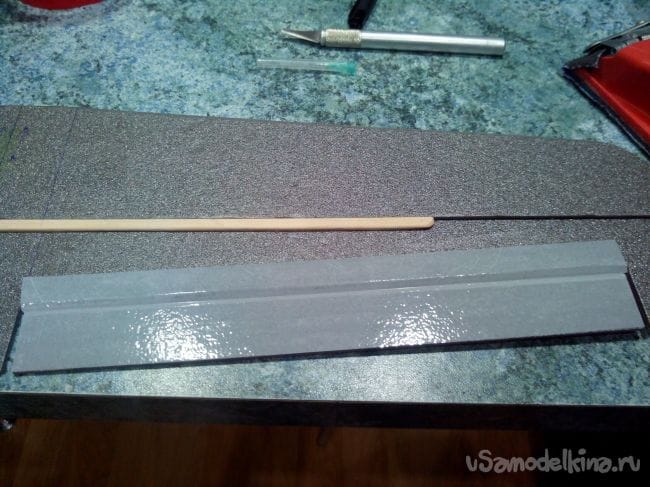

Элероны и задние кромки крыла сошкуриваем под углом 45 градусов и навешиваем элероны на скотч.

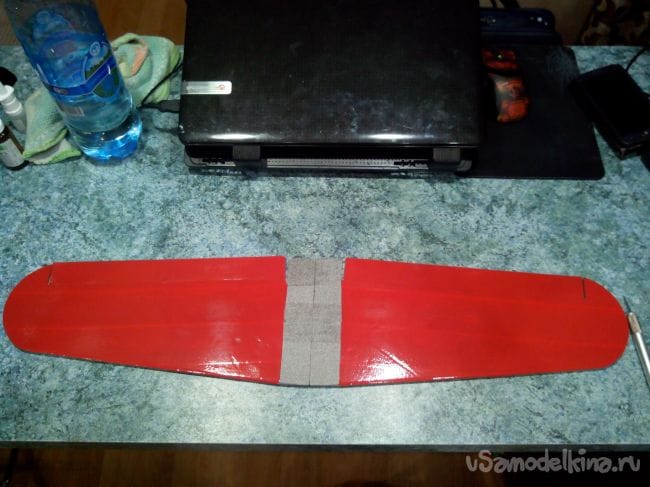

Переднюю кромку скругляем наждачкой и обклеиваем крыло цветным скотчем снизу.

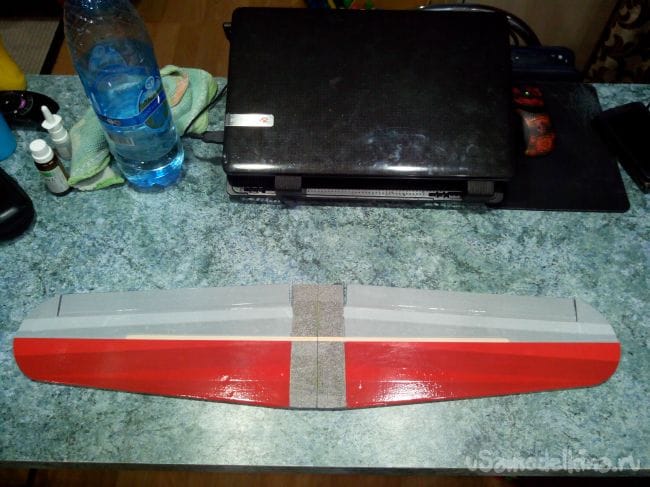

И сверху.

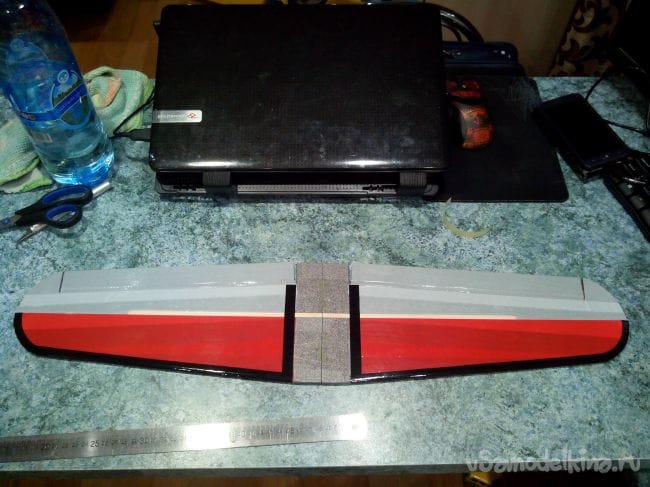

Добавляем полоски черного скотча по контурам (при необходимости) и на переднюю кромку

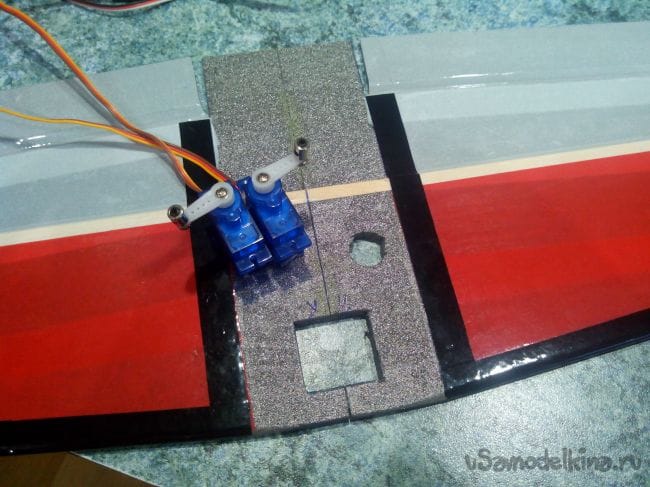

Делаем отверстия под сервоприводы элеронов и Y-кабель.


Шаг 5. Крышка-кабина.

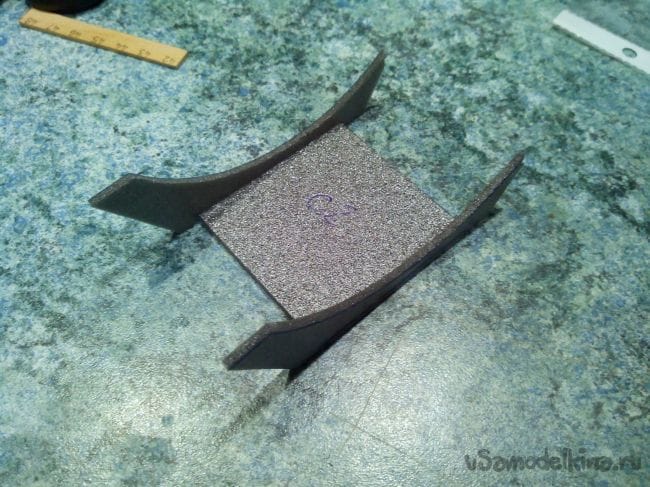

Склеиваем каркас крышки.

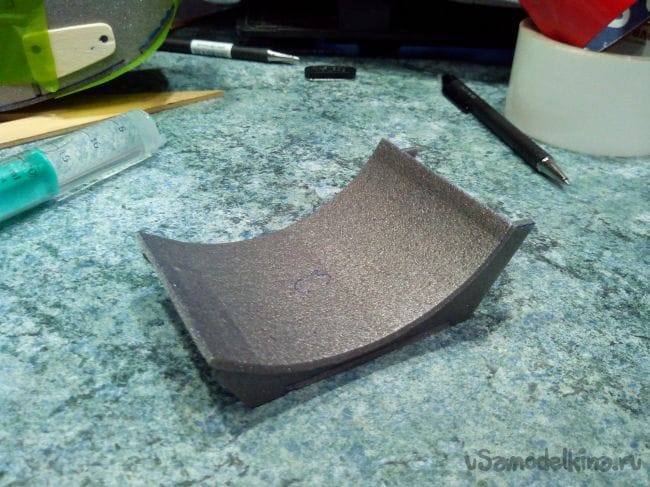

Приклеиваем к нему верхнюю часть. После высыхания клея ставим крышку на место и подравниваем края наждачкой.

Из прозрачного пластика вырезаем ветровое стекло и наждачкой зачищаем места, где будет клей.

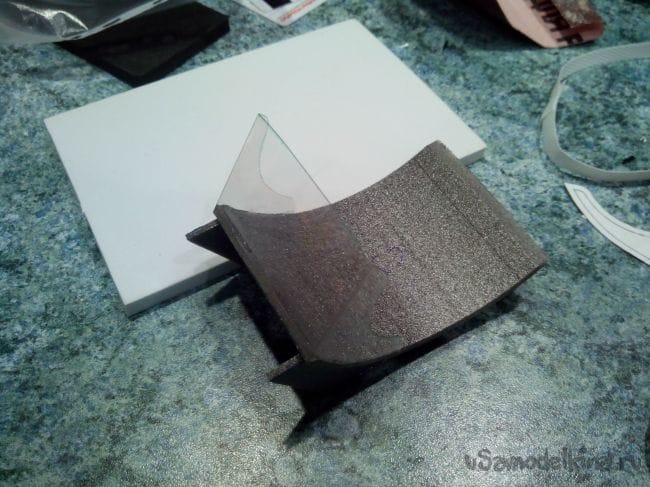

Приклеиваем ветровое стекло к крышке эпоксидным клеем.

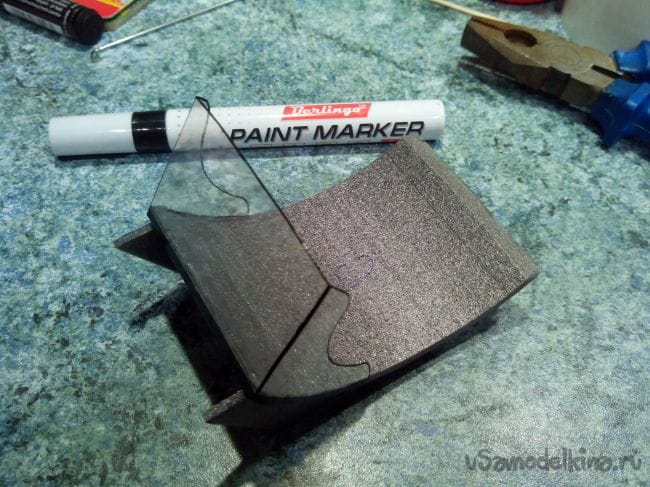

Черным маркером обводим контуры ветрового стекла.

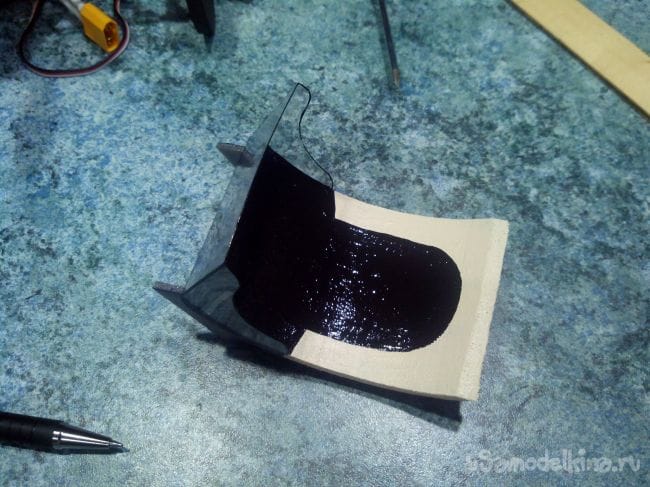

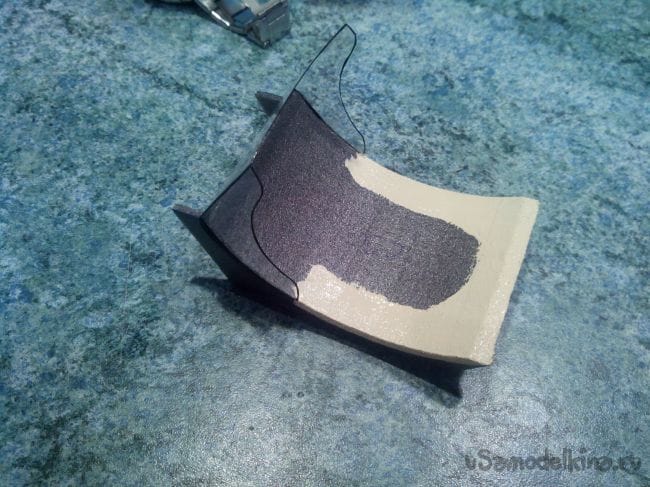

Крышку снаружи красим акриловыми красками.


Держится крышка за счет небольших уступов в задней части, но после укладки всей электроники ее можно дополнительно зафиксировать парой капель потолочного клея.
Как сделать фигурку пилота я уже рассказывал в одной из своих статей, но на данную модель пока решил ее не делать, может чуть позже "займу" у ребенка какую-нибудь игрушку.

Шаг 6. Шасси.

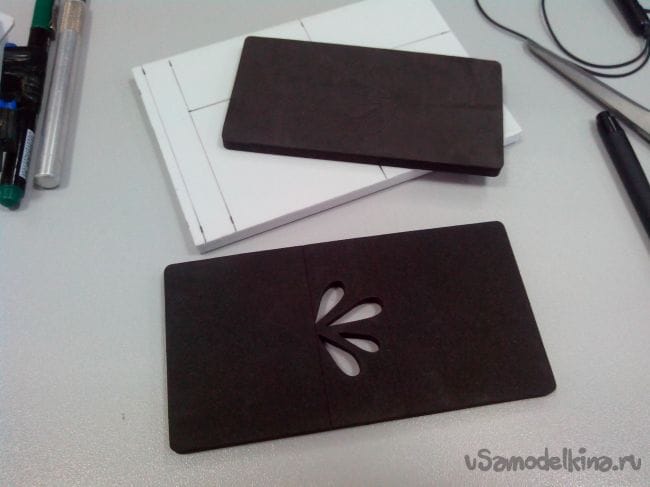

Берем пенорезину от упаковки (например, в коробке от планшета или даже от чехла для смартфона).

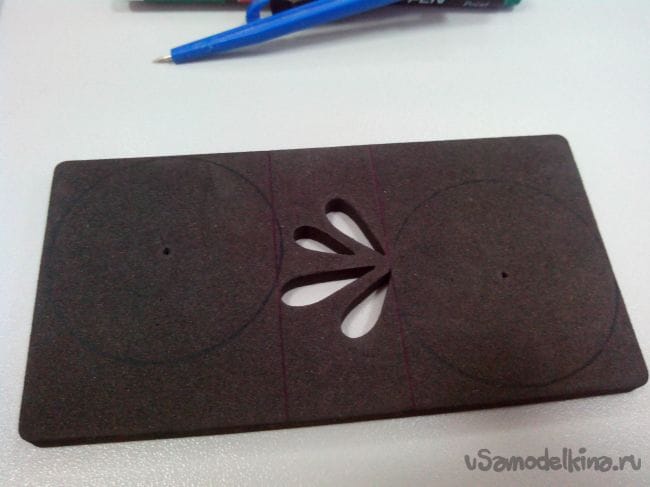

Чертим циркулем окружности по размеру колеса с чертежей.

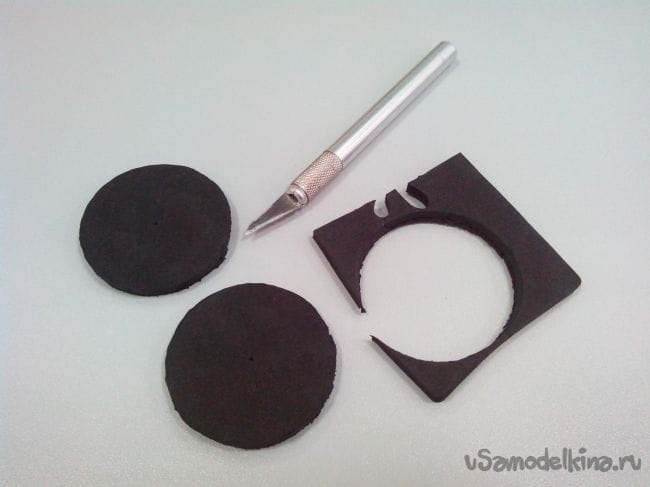

Резаком вырезаем заготовки колес.

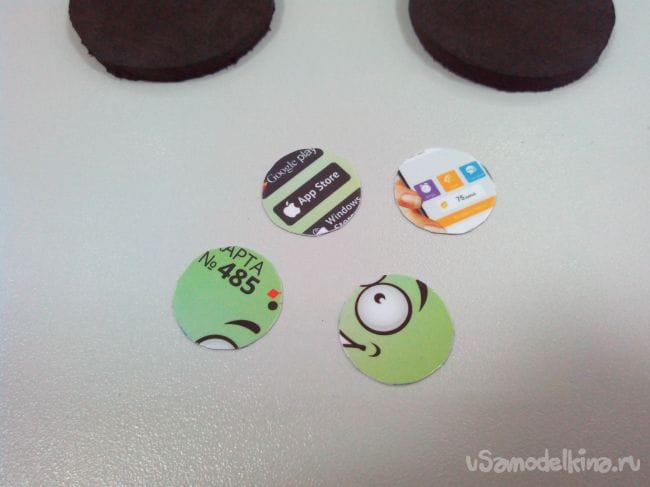

Из пластиковой карты вырезаем четыре диска, шкурим их с двух сторон и делаем в них отверстия.

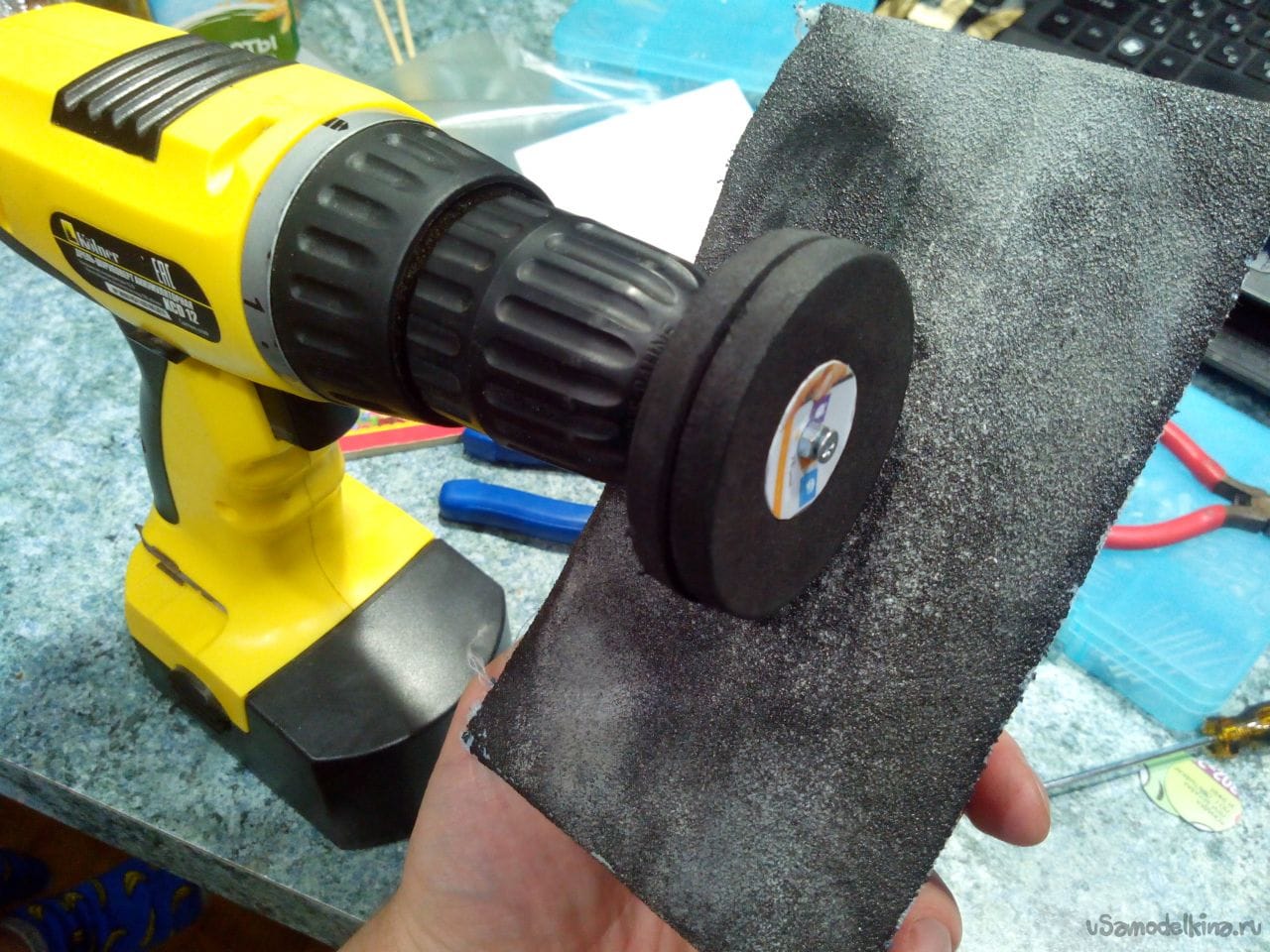

Болтом и гайкой стягиваем вместе обе заготовки, зажимаем в дрели и обрабатываем наждачкой, пока не получим два ровных и одинаковых круга.

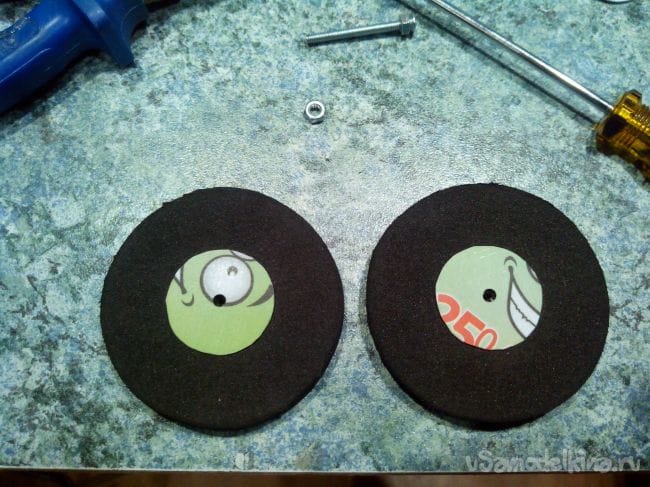

Приклеиваем эпоксидным клеем пластиковые диски с двух сторон.

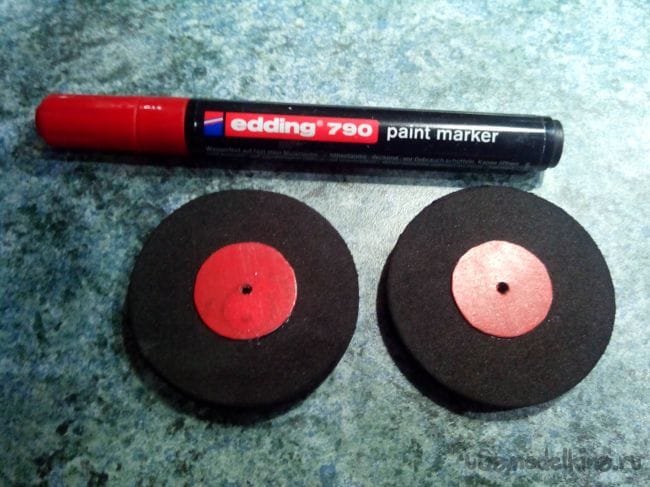

Красим диски маркером.

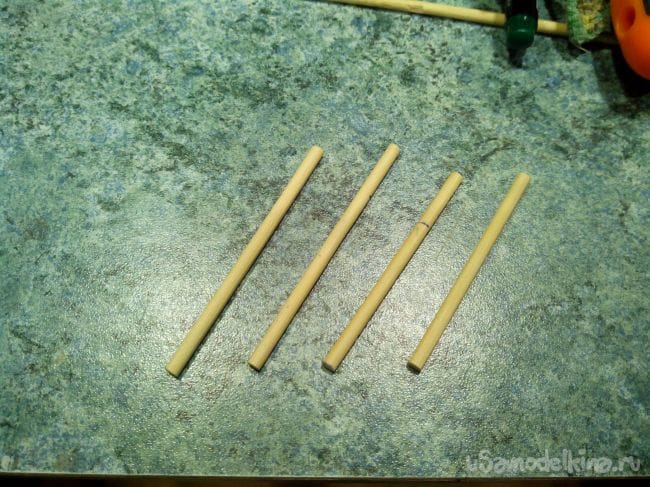

Стойки шасси делаем из бамбуковых палочек.

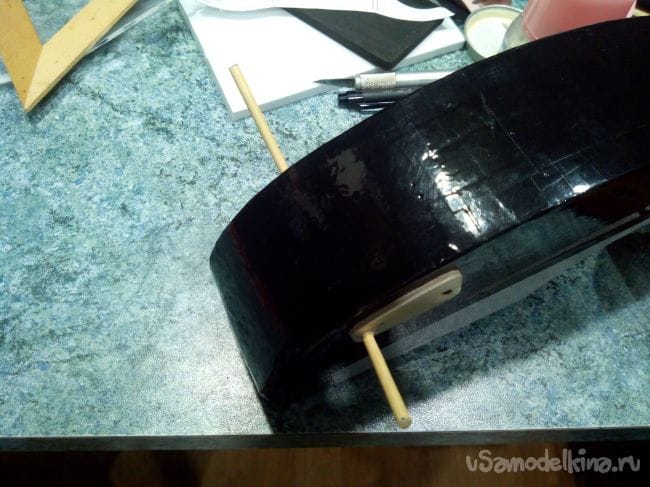

Передние стойки сразу вклеиваем в фанерные усиления клеем ПВА, предварительно рассверлив в них отверстия под нужным углом, и оставляем до полного высыхания.

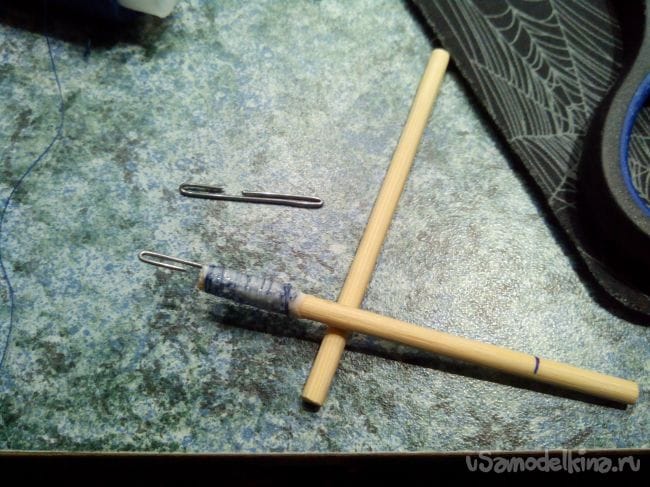

К задним стойкам нитками с клеем приматываем проволочные «ушки».

Вклеиваем задние стойки и до высыхания клея фиксируем их скотчем к передним стойкам. Затем вместо скотча обматываем места соединения стоек нитками с клеем.

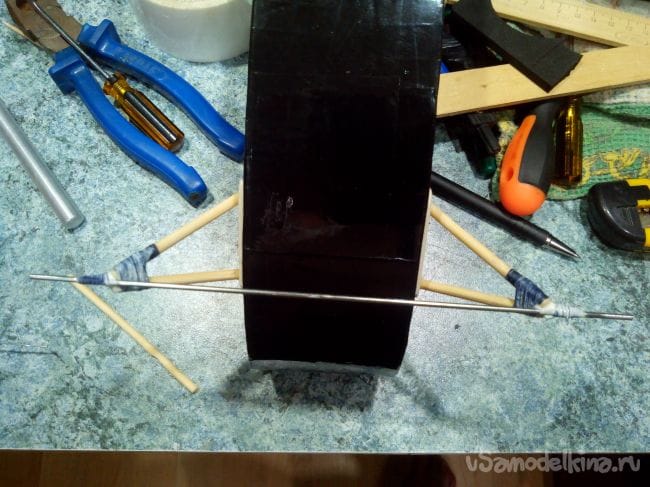

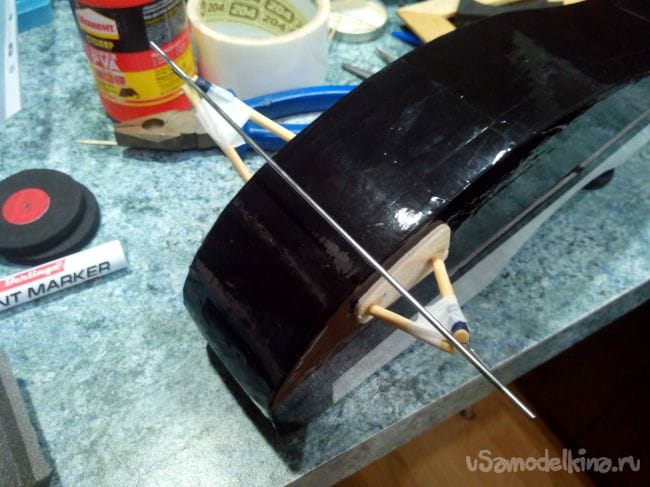

Из велосипедной спицы откусываем часть нужной длины и тоже нитками с клеем приматываем к «ушкам».

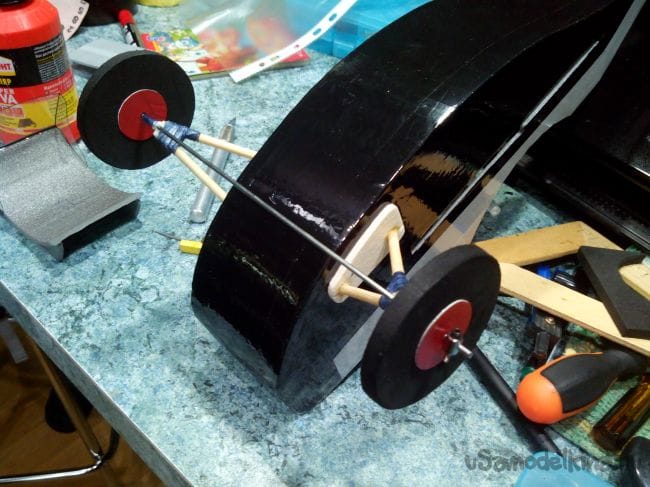

Колеса крепим фиксаторами тяг. Можно заменить фиксаторы трубочками термоусадки или обмотать нитками с клеем.

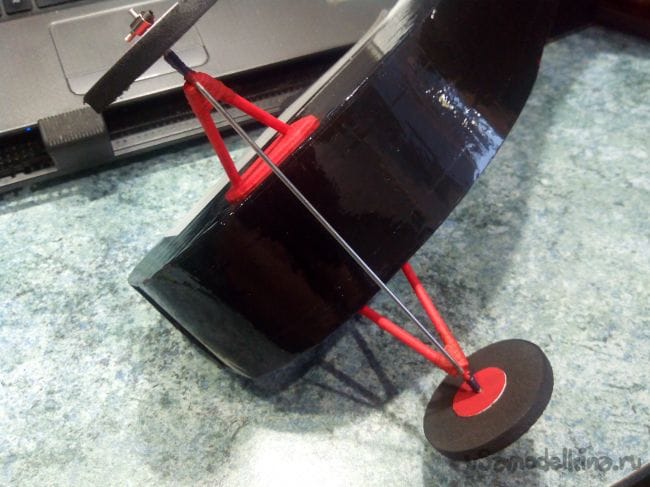

Стойки и усиления красим акриловыми красками.

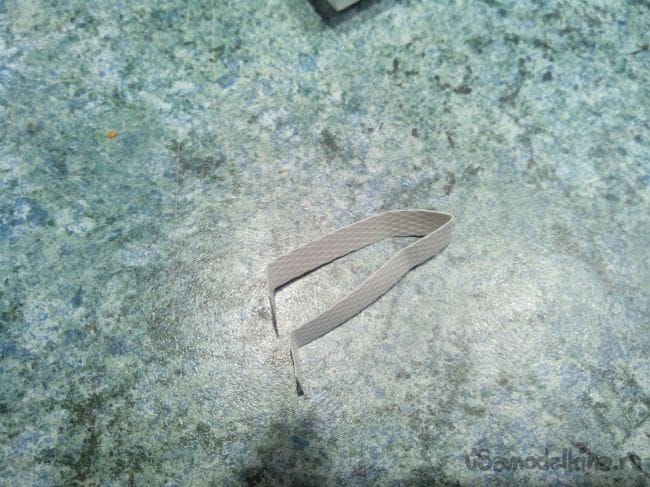

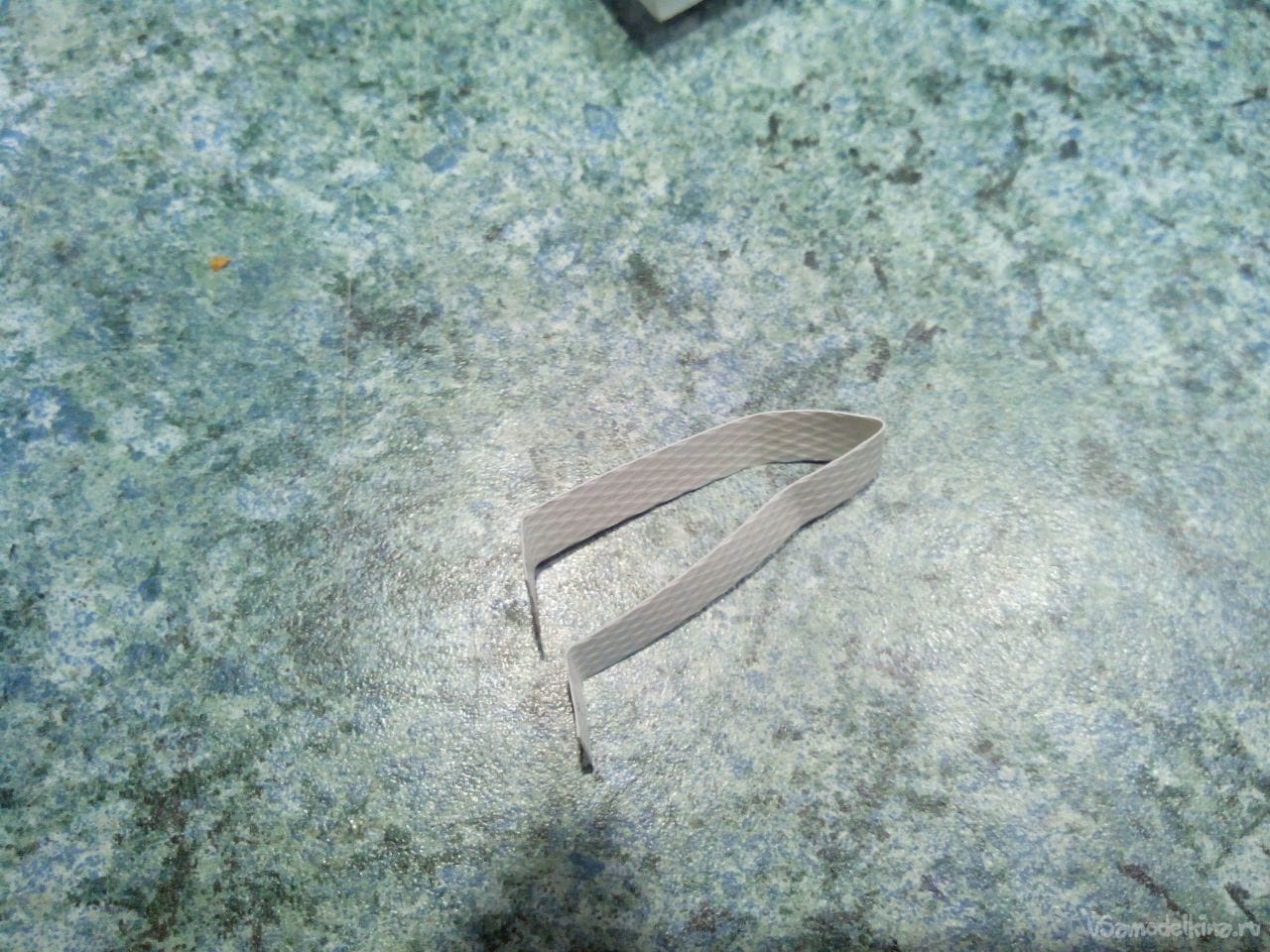

Задний костыль делаем из сложенной вдвое упаковочной ленты.

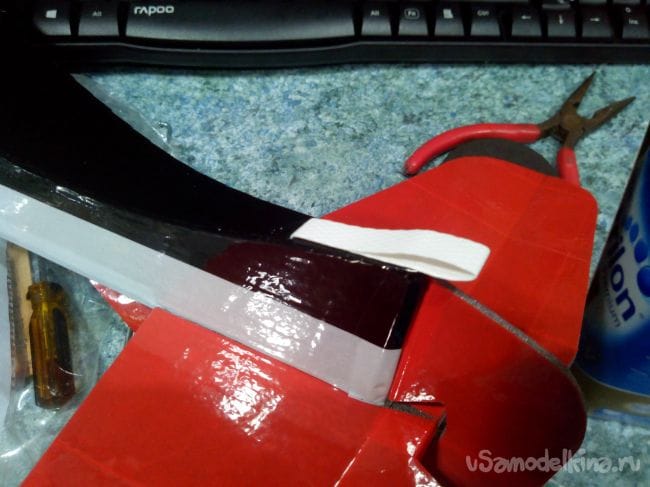

И вклеиваем его эпоксидным клеем в заранее сделанный разрез в хвостовой части.


Шаг 7. Сборка и установка электроники.

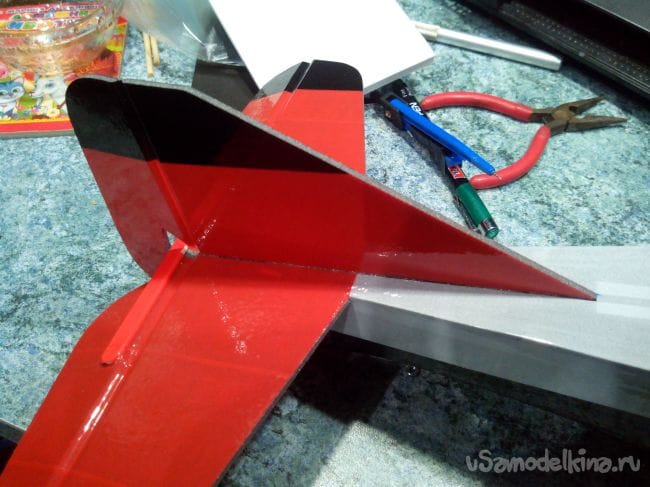

Вклеиваем киль в хвостовую часть. В нижней части руля направления добавляем в качестве петель пару полосок скотча.

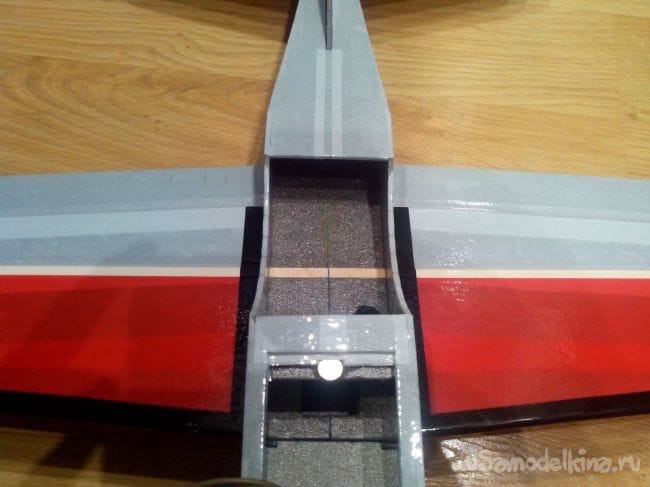

Вклеиваем крыло.

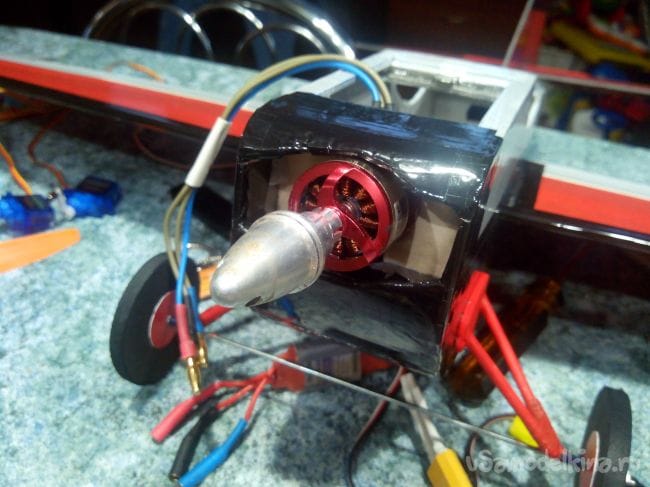

Прикручиваем мотор, а отверстия под отвертку на боковинах фюзеляжа заклеиваем кусочками скотча.

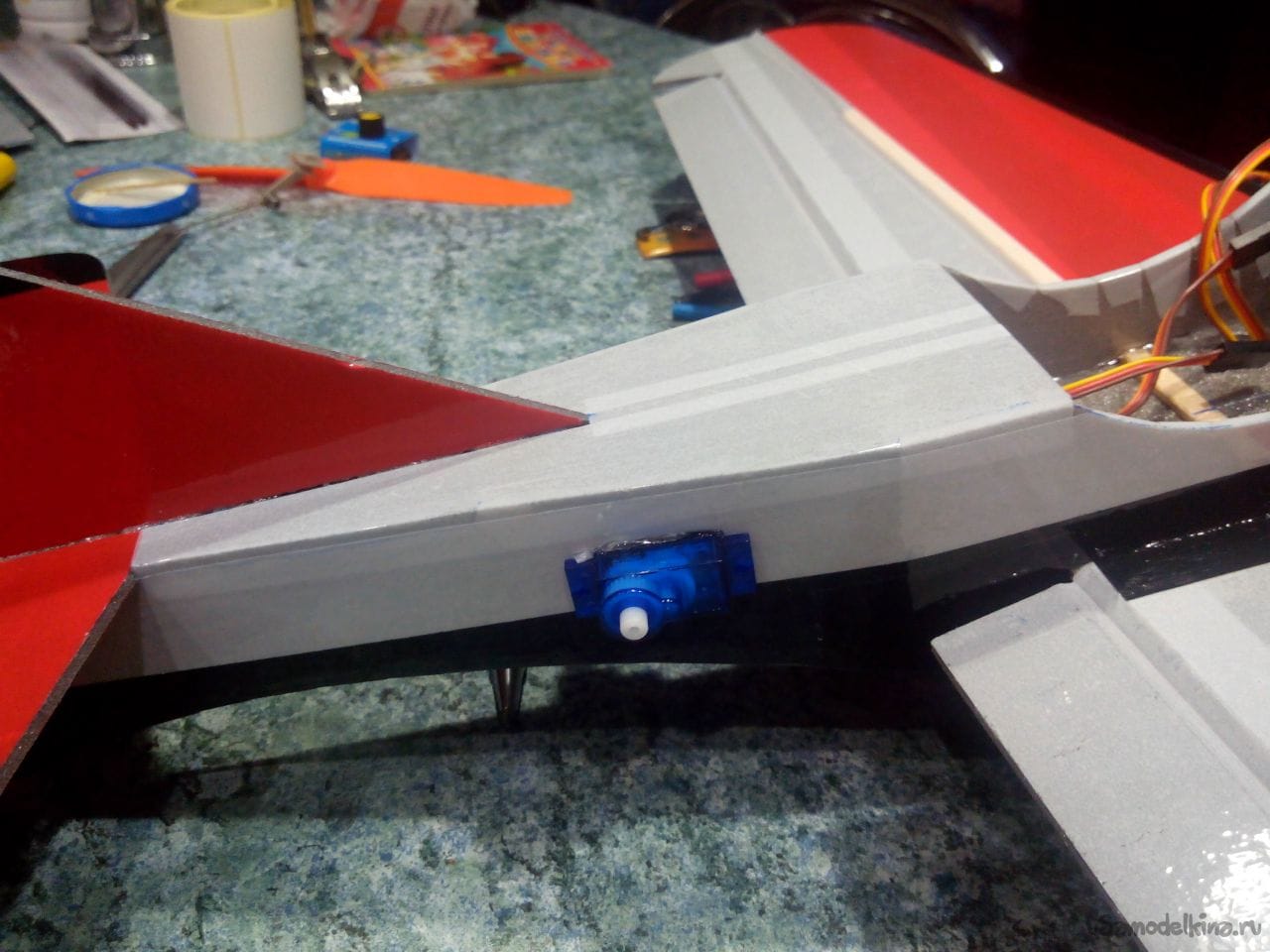

Вклеиваем хвостовые сервоприводы. На чертежах они располагаются внутри фюзеляжа ближе к носу, но у меня центровка получается очень передней, а потому пришлось выносить их наружу и смещать ближе к хвосту.

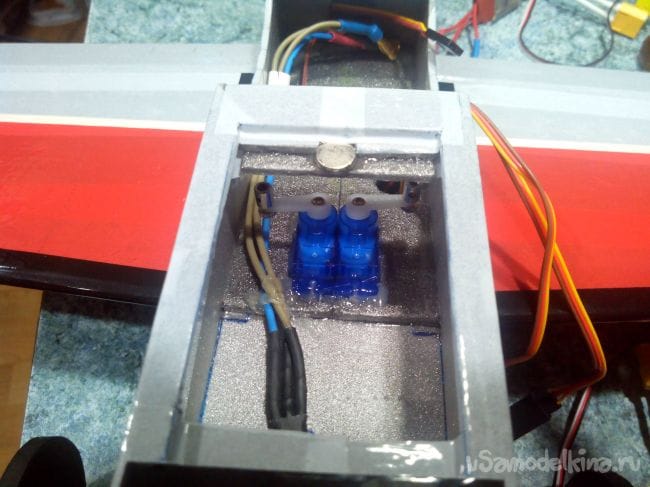

Вклеиваем сервоприводы элеронов.

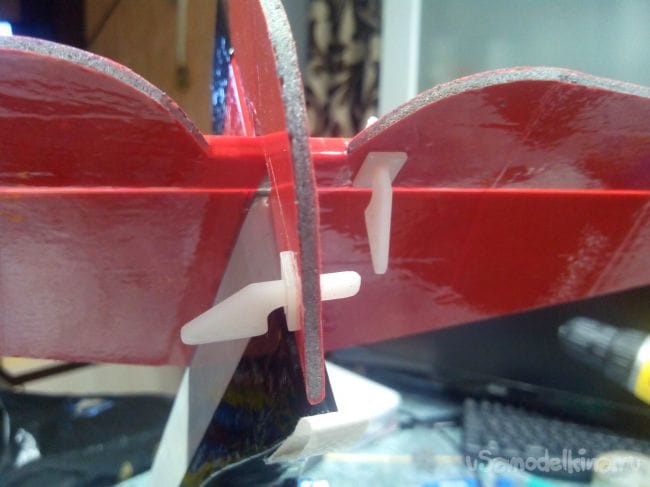

Вклеиваем кабанчики в руль направления и руль высоты.

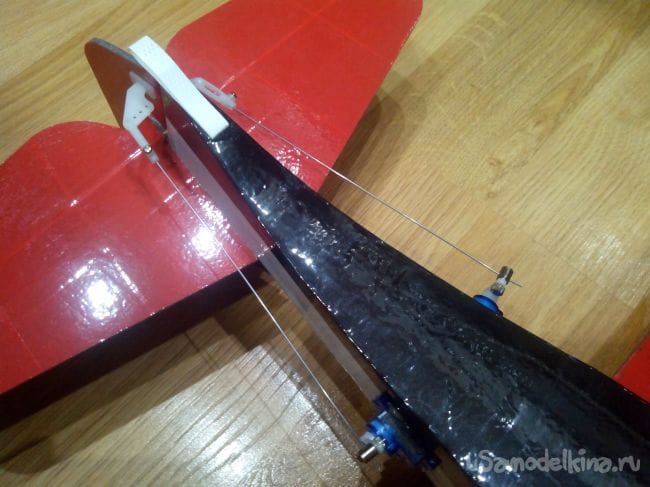

Закрепляем тяги хвостового оперения.

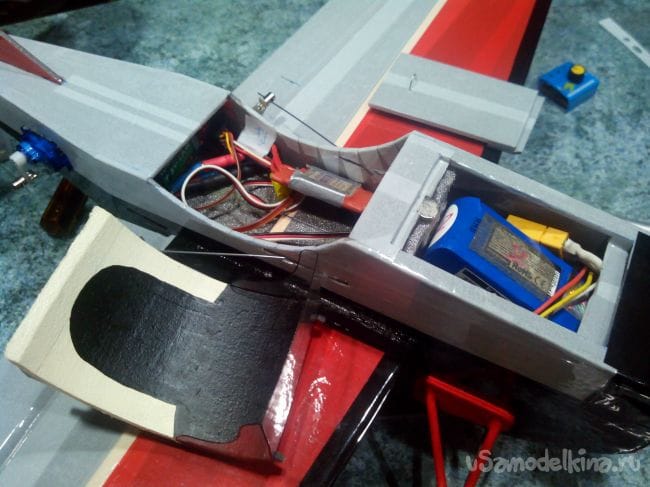

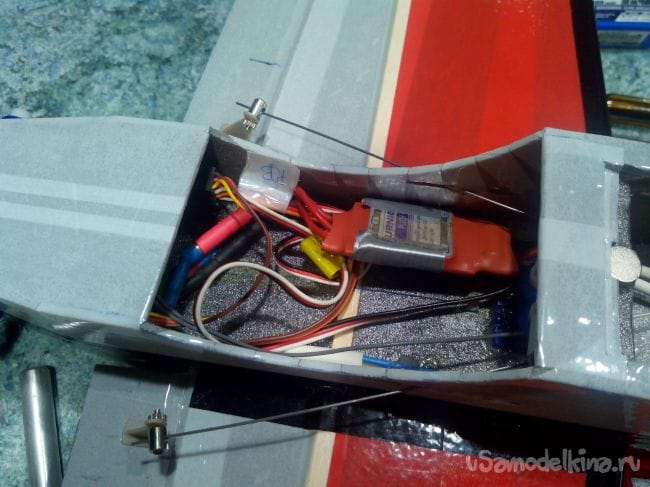

Вклеиваем кабанчики в элероны и через вырезанные в боковинах фюзеляжа щели проводим тяги к качалкам сервоприводов. Укладываем регулятор оборотов и приемник.

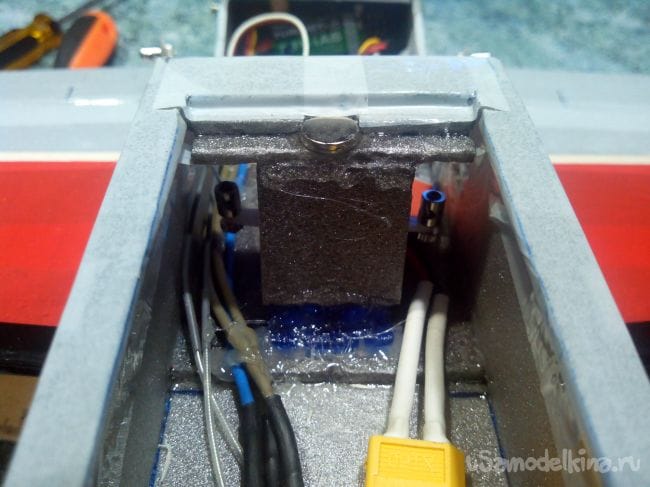

Вклеиваем перегородку из двух слоев депрона перед сервоприводами элеронов. Она нужна для того, чтобы аккумулятор не мешал движениям качалок сервоприводов. Кроме того, усилится достаточно тонкая перемычка, в которую вклеен магнит.

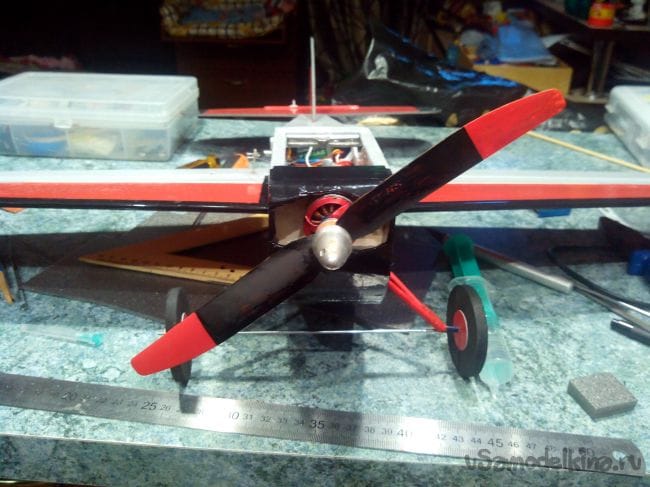

Прикручиваем винт, который предварительно можно раскрасить маркерами в нужные цвета.

Укладываем внутрь аккумулятор.

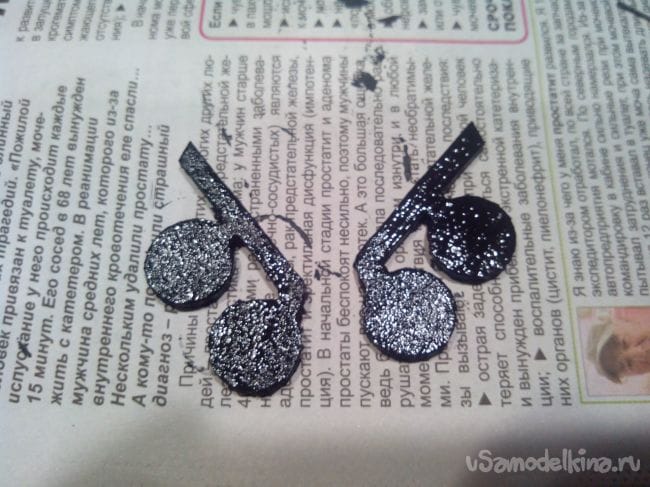

Из депрона вырезаем имитации выхлопных труб и красим их акриловой краской.

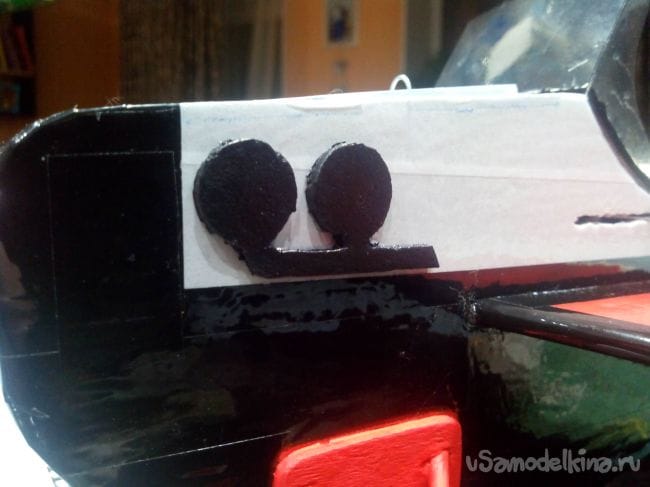

Приклеиваем имитации выхлопных труб в носовой части эпоксидным клеем.

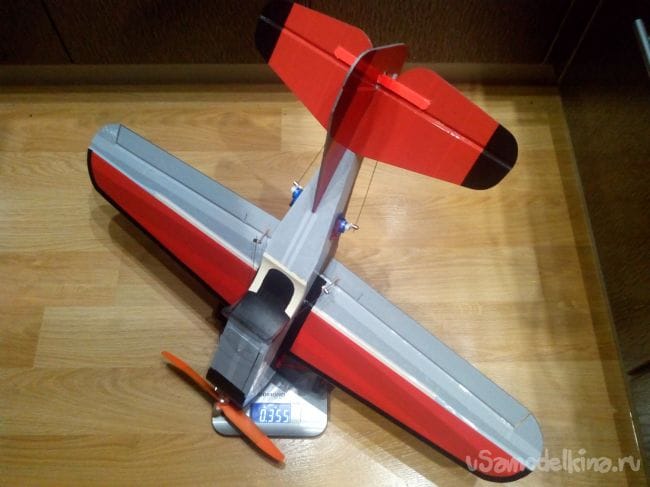

Взвешиваем модель в полной комплектации.

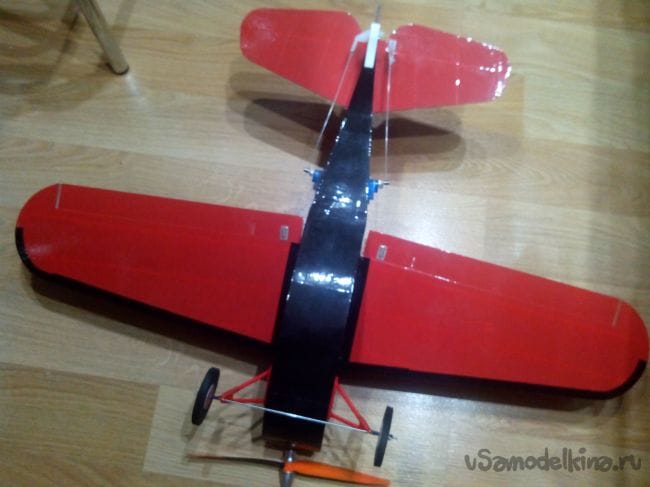

Вид снизу.

Модель готова к первым полетам!


ТТХ модели:
Размах крыла – 730 мм
Полетный вес – 355 грамм

Видео первых полетов:
