Фрезерный стол из фанеры – эконом вариант

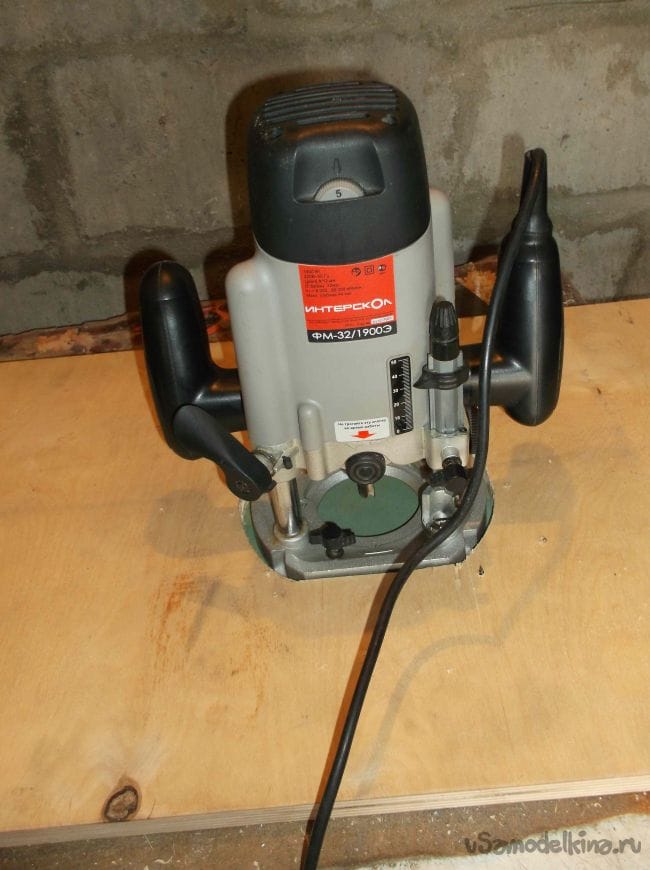

Всем здравствуйте! Простейший фрезерный стол для домашнего применения можно изготовить своими руками практически без финансовых вложений и имея в наличии минимальный набор электроинструмента. Конечно, ожидать от такой самоделки максимального функционала и качества не стоит, но для выполнения простых задач и для начинающего самоделкина вполне пригодный инструмент. Желание изготовить, что-то подобное возникло давно и приобретенный в далеком прошлом ручной фрезер «Интерскол ФМ-32/1900Э» ждал с нетерпением. Опыта в данном направлении у меня нет, так что не судите строго, советы и критика приветствуются.

После мониторинга всемирной паутины и рассмотрения множества вариантов решил изготовить для первого раза самый простой и недорогой, на мой взгляд, стол для ручного фрезера.

Материалы и инструменты для изготовления:


Фанера 18 мм.
Листовая сталь толщиной 2 мм.
Шпилька 12 мм, гайки
4 болтика 4*80 и 8 гаечек
2 болта 8*80, шайбы, гайки-барашки.
Саморезы.
Вилка, розетка, автоматический выключатель и бокс.
Провод ПВС 2*1,5 – 3 метра.
Инструменты:
Фрезер
Электролобзик
Дрель
Болгарка
Сварочный аппарат (по возможности)
Уголок измерительный
Сверла
Напильник круглый

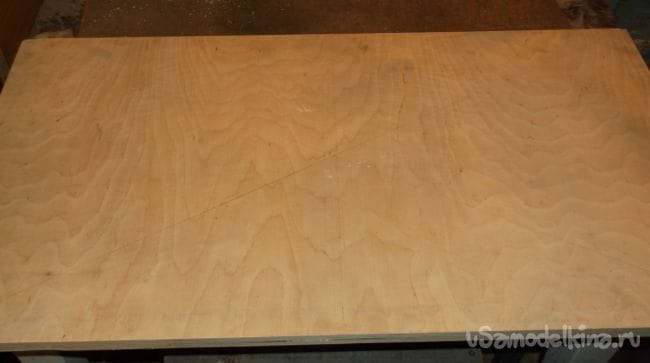

Для начала нужно определиться с размером рабочей поверхности. В интернете множество вариантов с абсолютно разными размерами и в данном случае основная проблема в материале, из которого изготовить стол. Это может быть толстая фанера, ЛДСП или подобный материал, главное чтоб поверхность была ровная и достаточно жесткая. В наличии после ремонта остался кусок березовой фанеры 1500 * 450 * 18 мм, из этого обрезка и изготовил основные элементы стола. В данном варианте рабочая поверхность имеет размеры 80*44 см. Из остальной части фанеры в дальнейшем изготовил параллельный упор и лифт для фрезера.

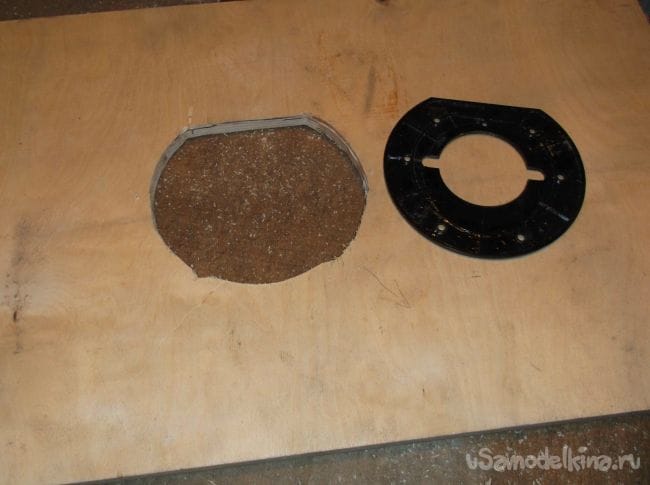

С ручного фрезера снял подошву при помощи которой разметил и выпилил при помощи электролобзика сквозной контур в столешнице. Отверстие в столешнице сделал немного больше подошвы, что бы плита фрезера свободно заходила.

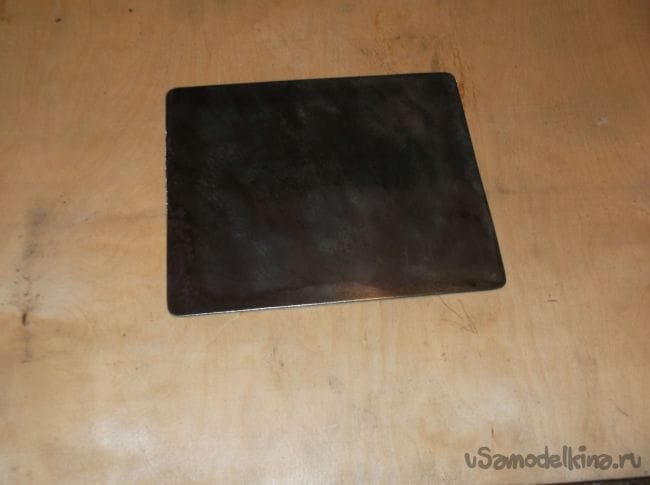

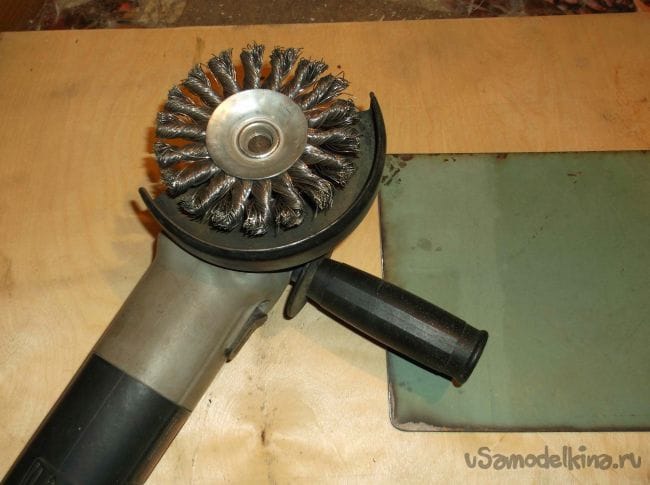

В качестве будущей стальной плиты выпилил из листовой стали толщиной 2 мм прямоугольник, который примерно на 3 см с каждой стороны больше выпиленного контура в столе. Так как железо использовалось не новое, избавиться от старой краски помогла обдирочная насадка на болгарку. Железо в 2 мм. это то, что было в наличии но на мой взгляд лучше использовать 3 мм. лист с ровной плоскостью, вмятины и изгибы недопустимы.

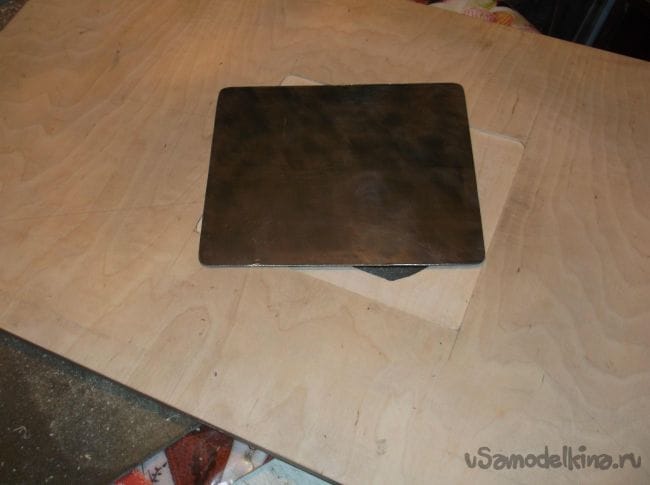

На столешнице разметил контур стальной плиты и при помощи пока еще ручного фрезера утопил заподлицо будущую подошву. Возможно, из за отсутствия опыта идеально точно отфрезеровать не получилось и при установке пришлось подгонять под одну плоскость, при помощи подкладок под плиту из обрезков от пластиковой бутылки.

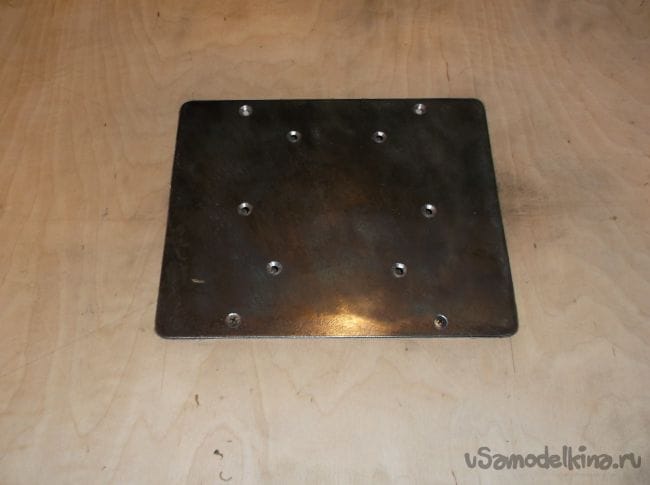

Разметил и просверлил отверстия для крепления к фрезеру. Все отверстия рассверлил сверлом большего диаметра, чтоб шляпки болтов и саморезов крепления плиты к фрезеру и к столу были заподлицо.


Закрепил фрезер, и отметил центр будущего отверстия под фрезу. На данном этапе появилось несколько вопросов, а именно какого диаметра делать отверстие под фрезы и стоит ли делать составную плиту для возможности установки больших фрез. От секционной плиты решил отказаться, так как это усложняет данную конструкцию, а первоначальная цель – изготовление простого фрезерного стола. Диаметр отверстия под фрезу было решено сделать немного больше самой большой фрезы, которая была в наличии, а именно 32 мм в диаметре. Скорей всего этого будет достаточно для данного столика, а в случае острой необходимости использовать фрезы большего диаметра придется изготовить еще одну стальную плиту или усовершенствовать имеющуюся. Отверстие высверливал сверлом небольшого диаметра по наружной окружности с последующей обработкой круглым напильником - это самый трудоемкий этап.

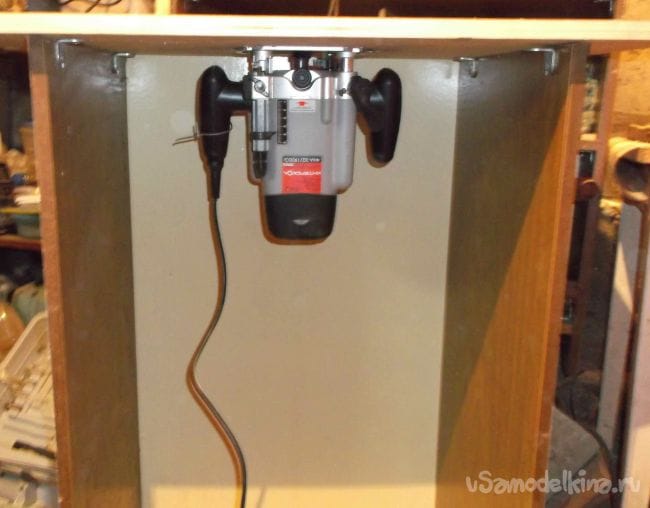

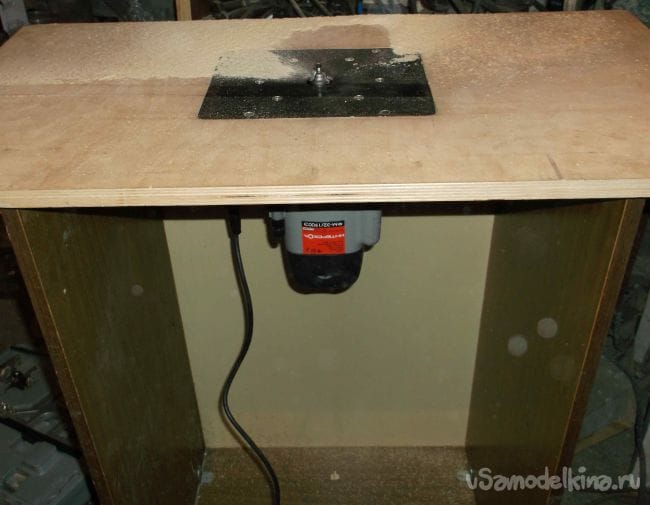

В качестве основания для стола использовал антресоль от старой стенки, предварительно сняв боковину и постав на бок. Размеры тумбы: высота – 90 см, ширина – 55 см, глубина – 42 см. Установив столешницу с фрезером, не удержался и сделал пробный пуск. После испытания желание доделать стол усилилось.

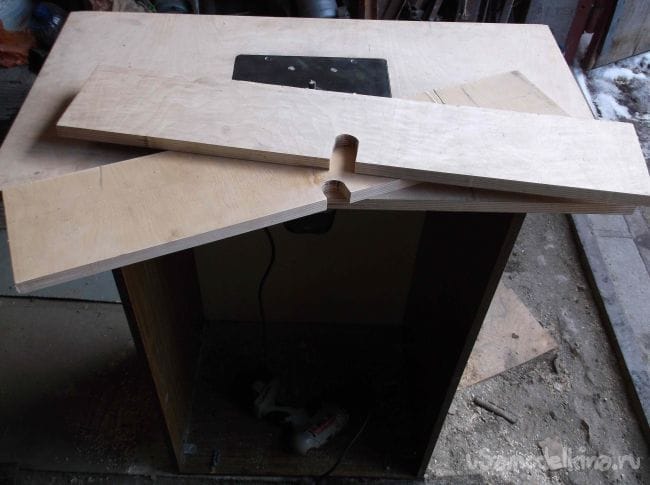

Далее приступил к изготовлению параллельного упора. Для этого из оставшегося куска фанеры выпилил две полоски длинной 72 см, шириной 14 см. Торцы полосок которые будут соединяться вместе должны быть идеально ровными. Для этого при помощи направляющей линейки и фрезера отторцевал эти грани. В полосках по центру выпилил пазы для фрезы с размерами чуть шире отверстия в плите и немного выше полного вылета фрезы.

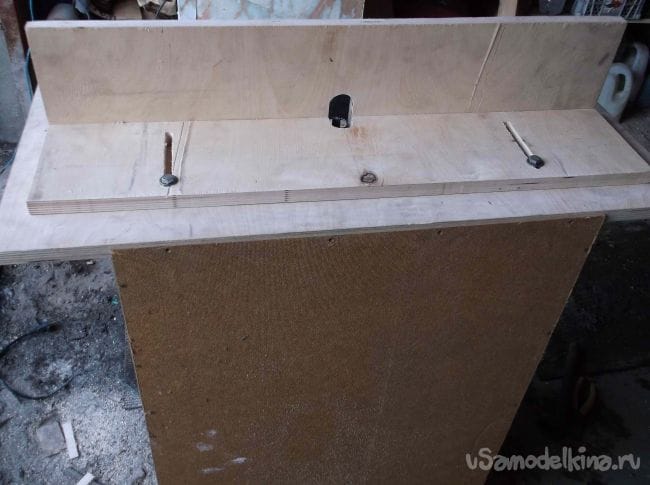

Для перемещения и фиксации параллельного упора в основании сделал пропилы под болт 8 мм. установил упор так что бы он полностью перекрывал отверстие для фрезы и в дальнем крае пропилов основания просверлил отверстия в столешнице.

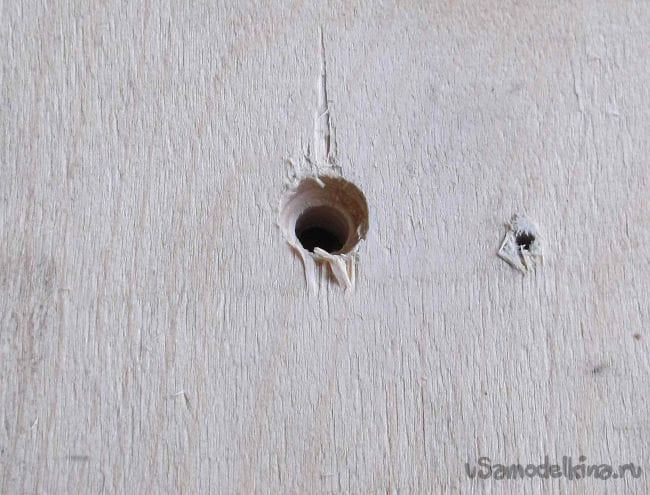

С нижней стороны столешницы рассверлил отверстие для запрессовки гайки в тело столешницы. Это для того чтоб исключить прокручивание гайки.

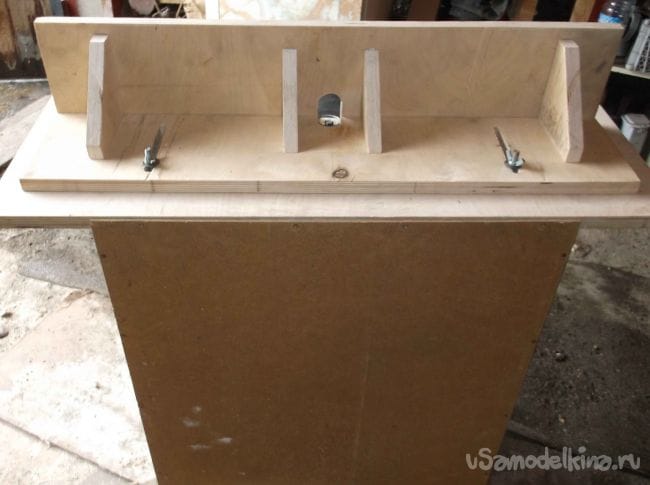

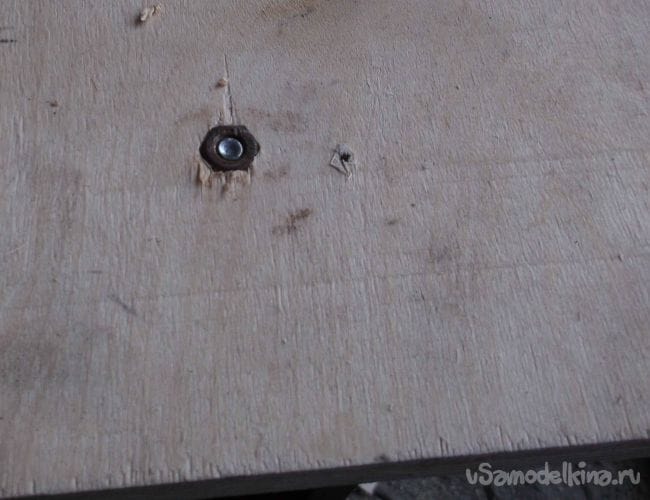

После для удобства вместо гаек в стол запрессовал шляпки болтов, а вместо гаек сверху через шайбы установил «барашки». Соединил полоски упора под углом 90 градусов и усилил ребрами жесткости из той же фанеры.

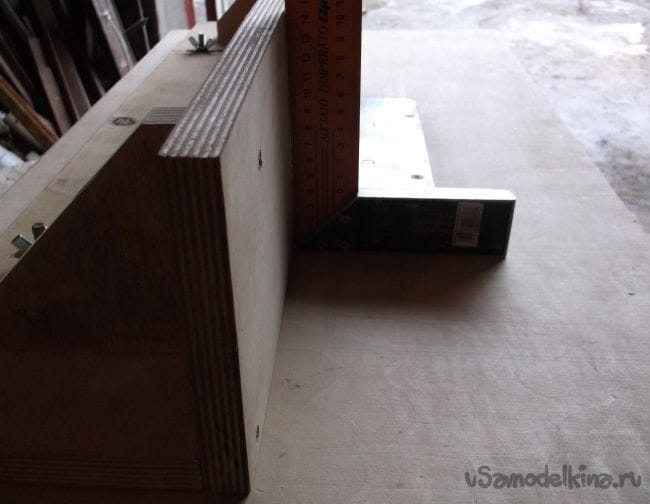

Параллельный упор начального уровня готов, осталось только проверить правильность установки угла 90 градусов, у меня изначально немного не совпало. Для регулировки угла под крепежные уголки подложил тонкие подкладки.

Следующий этап – лифт для фрезера. Изначально рассматривалось три версии: с верхней регулировкой, с регулировкой с помощью автомобильного домкрата, и при помощи резьбовой шпильки. С верхней регулировкой – удобный вариант, но требует изменения конструкции фрезера и наиболее трудоемкий, а так как это пробный вариант, пришлось отказаться. Лишнего автомобильного домкрата в наличии не оказалось, следовательно, вторая версия тоже отпала. Приступил к реализации третьей версии.

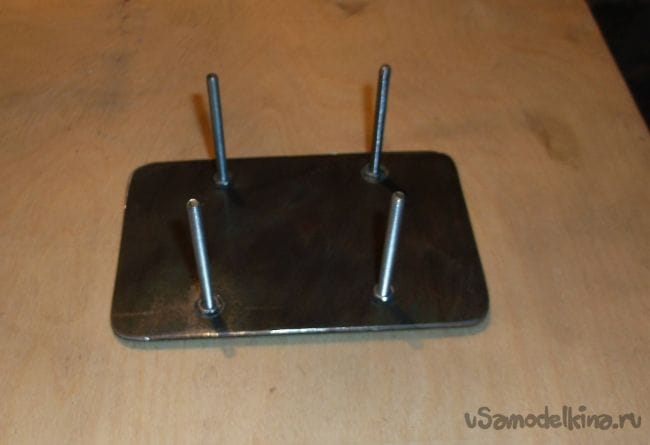

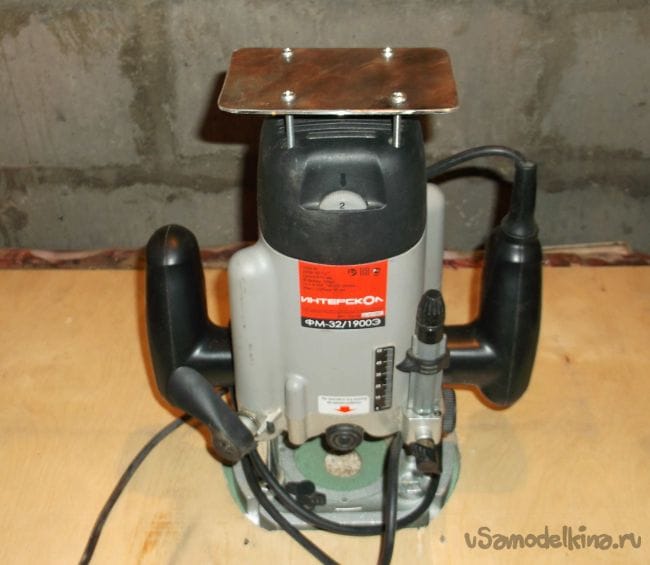

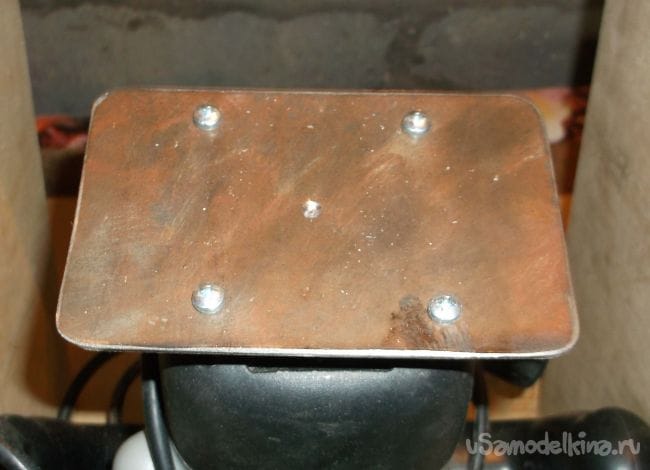

Толкатель для фрезера сделал из 2 мм листа железа размером чуть больше задней крышки фрезера, четырех длинных болтов 4 мм и 8 гаечек для фиксации. Как видно на фото нагрузка равномерно распределена на четырех креплениях задней крышки фрезера и обеспечивается вентиляционный зазор между крышкой инструмента и основанием толкателя.

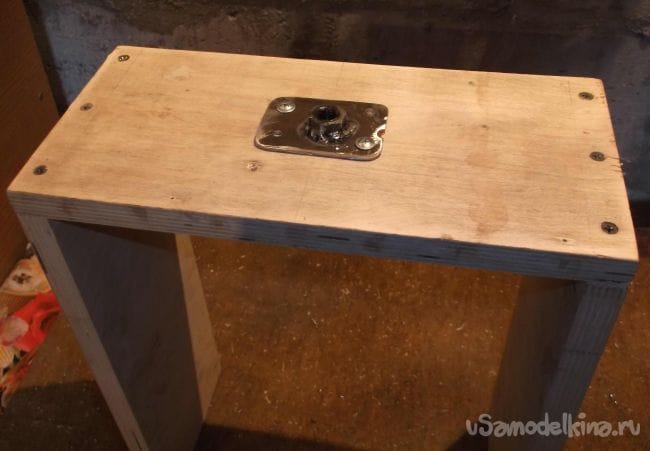

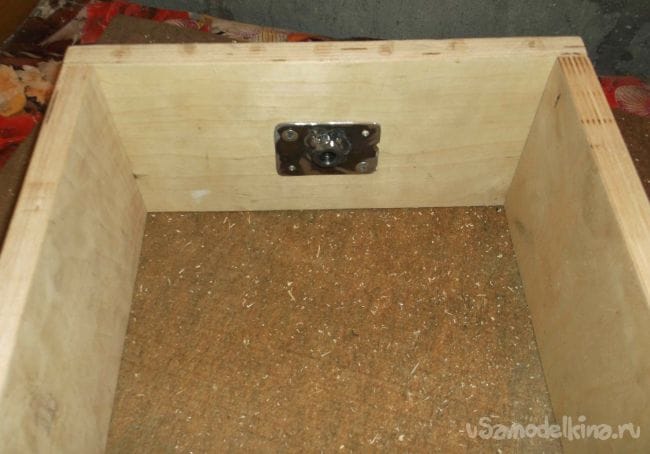

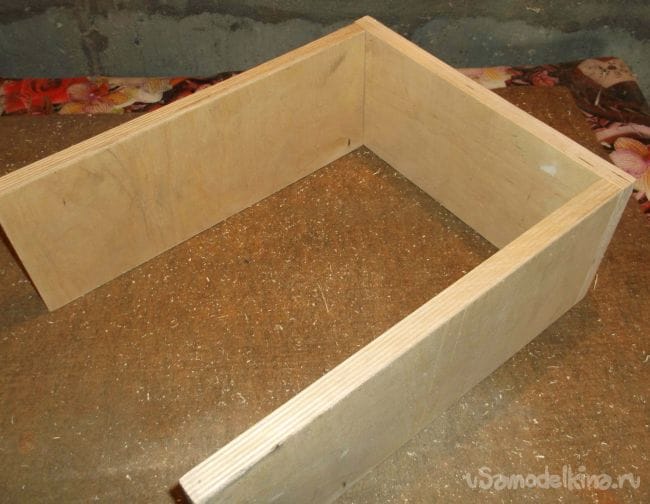

Упор для лифта сделал из той же фанеры с размерами: высота – 38 см, ширина – 30 см, глубина 14 см. В качестве неподвижной части резьбового лифта использовал гайки, приваренные к небольшим площадкам из листового железа 2 мм. и закрепленные с двух сторон нижней части упора при помощи саморезов.

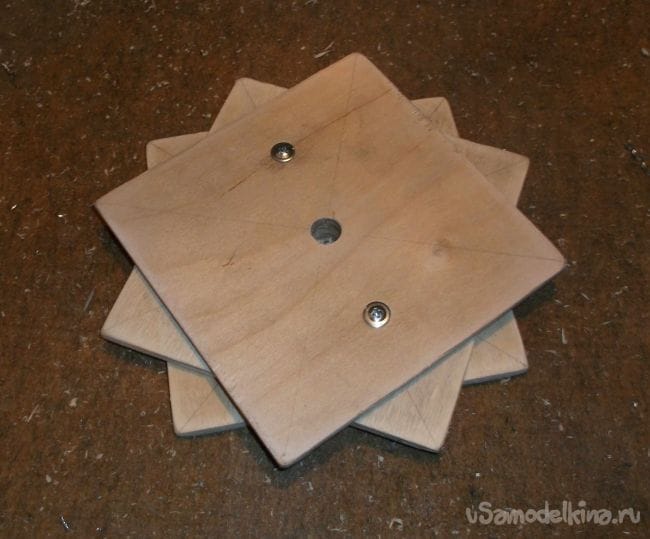

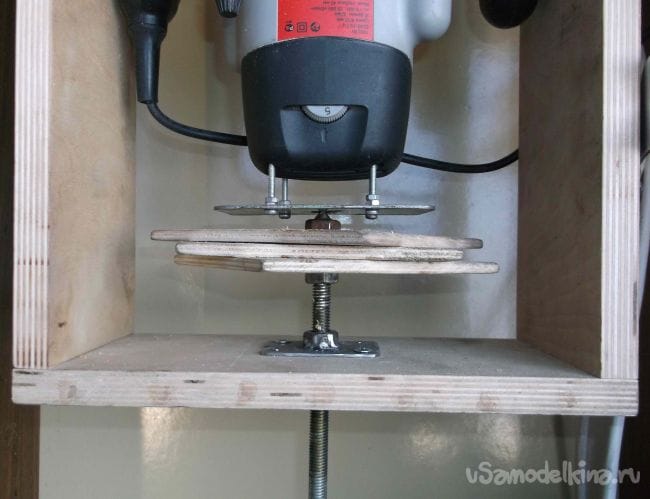

Вращение шпильки осуществляется не привычным диском, а наборным многоугольником, изготовленным из фанерных квадратов. Так, на мой взгляд, проще и удобнее. Фанеру использовал пятислойную, хотя и трехслойной фанеры вполне хватит.

Многогранный диск фиксируется неподвижно на шпильке двумя гайками с двух сторон. Для уменьшения трения об основание толкателя шпильку заточил под конус.

На толкателе в месте контакта со шпилькой немного засверлил сверлом на 8 мм, для самоцентровки конуса шпильки. Резьбу и конус шпильки смазал литолом.

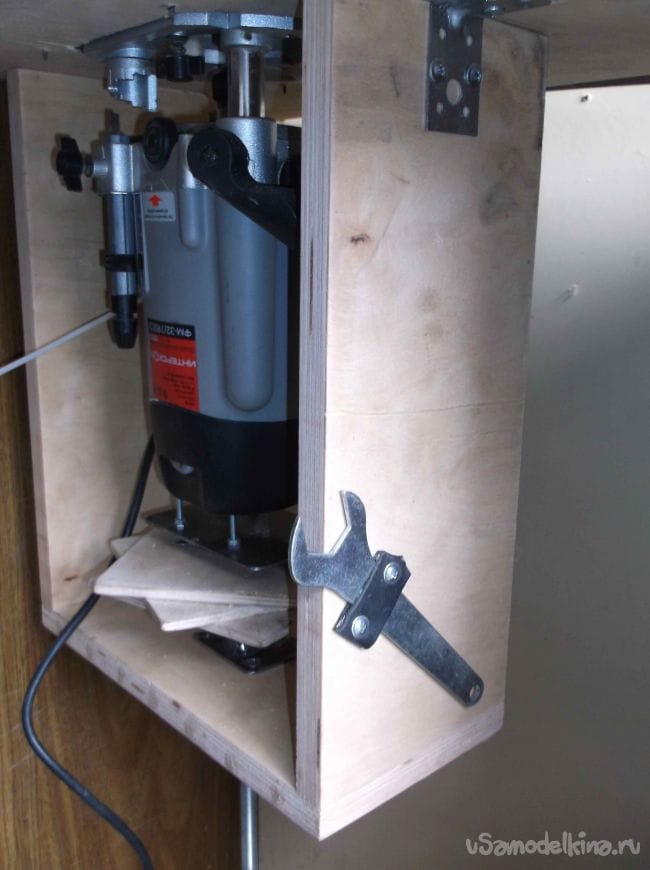

Каркас лифта закрепил к столу при помощи уголков. На каркасе лифта двумя саморезами закрепил полоску из кожи при помощи, которой крепится ключ для смены фрез. Проверил в работе – вылет фрезы регулируется плавно и точно.

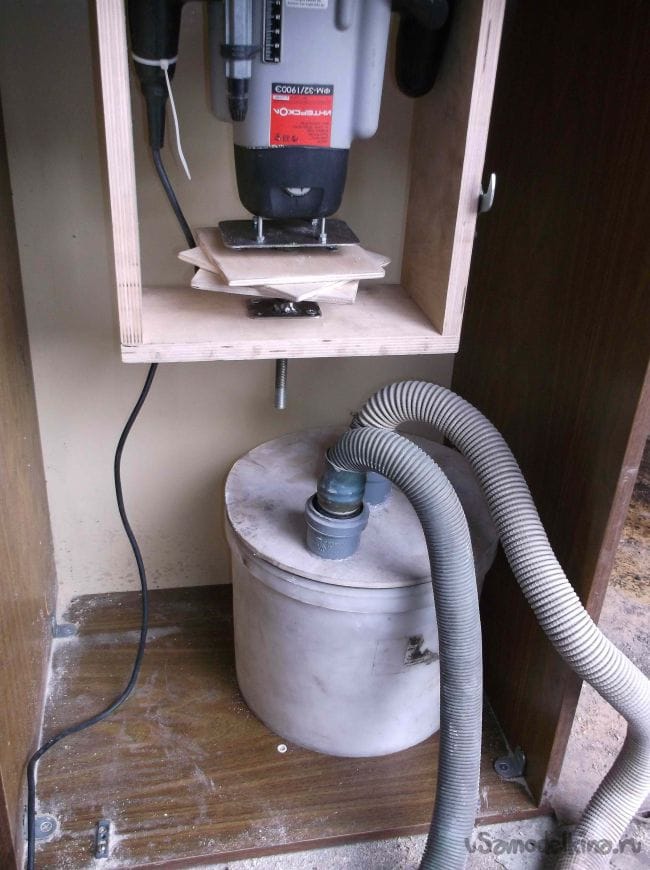

В нижней части стола остается достаточно свободного места для установки «циклона», но об этом в другой раз, а сейчас осталось доделать электрику. Кнопку включения фрезера зафиксировал во включенном положении при помощи стяжки.

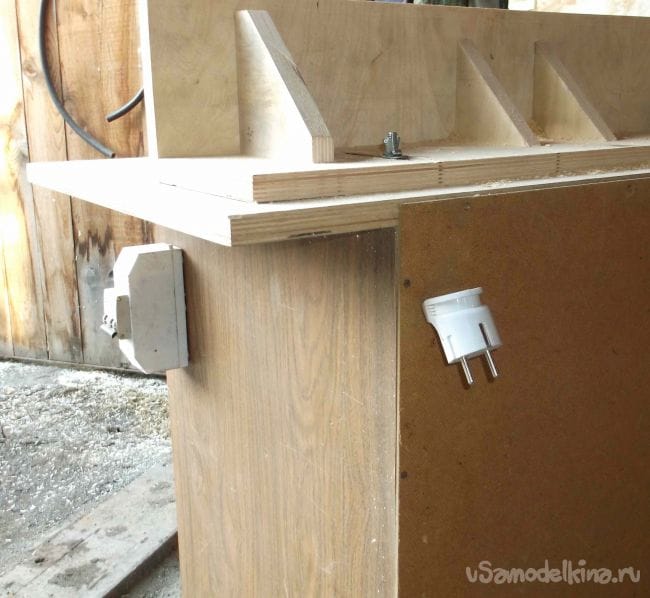

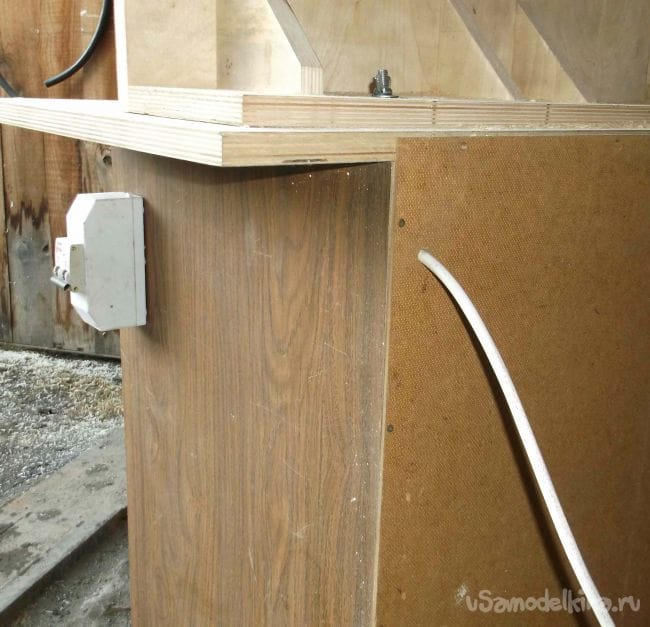

Для включения и отключения фрезера использовал двухполюсный автомат, установленный на внешней боковой стенке стола. От простого выключателя решил отказаться, так как контакты выключателя не рассчитаны на коммутацию фрезера мощностью почти 2 кВт и возможно в будущем еще и включение пылесоса. Автомат самое простое решение, если учесть, что в личных запасах пылилось несколько штук, да и вилка с розеткой тоже из личных запасов.


Кабель подключения фрезерного столика можно спрятать внутри стола и при необходимости вытянуть на нужную длину. Так как высота стола 90 см, а это уже высоковато, ножки решил не делать и ограничился небольшими набойками из плотной резины по углам основания.

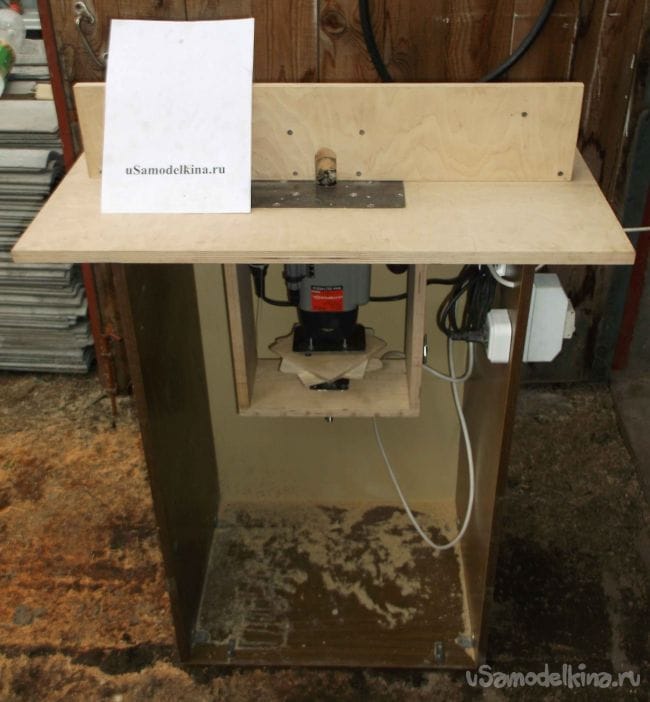

Подводя итоги, хочу сказать, что для начального уровня совсем даже не плохо. Лично мне эта самоделка обошлась практически без финансовых вложений (не считая самого фрезера). Для увеличения функционала можно дополнить разными прижимами, упорами, направляющими. Если работать в закрытом помещении, то необходимо оснастить эту самоделку пылесосом, а в целом вполне рабочий вариант.
