Приспособление для пропиливания торцов царг и проножек



С помощью инструмента можно создать очень много, еще больше этого можно создать с помощью разума.

Стулья и табуретки, столы и журнальные столики, кресла и кровати и другие подобные предметы мебели не могут состояться без нескольких элементов. Главные из них – сиденья (крышки), ножки и царги – верхние соединительные планки, расположенные между ножек и служащие для усиления каркаса.

Однажды делал шесть табуреток. Работа была практически вся ручная. В целях предельной рационализации серийного производства пришлось придумать приспособление, позволяющее пропиливать торцы царг (а также проножек, располагающихся ниже последних), чтоб получились шипы.

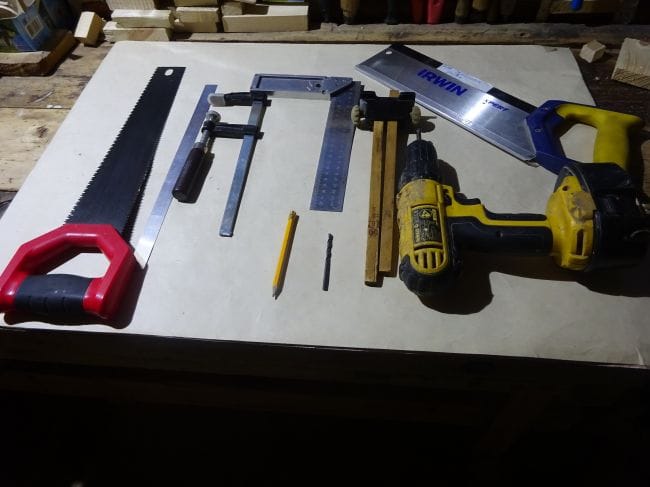

Инструменты, которые использовал:
1) ножовка;
2) обушковая пила;
3) струбцина;
4) линейка;
5) угольник;
6) карандаш;
7) сверло;
8) шуруповерт;
9) рейсмус ручной;
10) верстачные тиски;
11) наждачная бумага;
12) электрическая дрель.

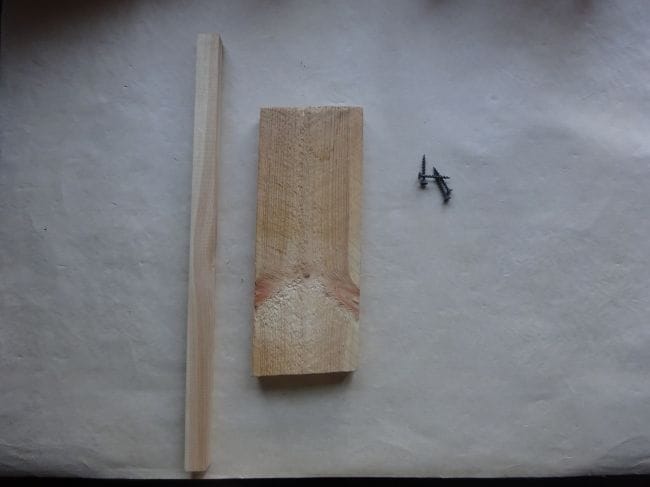

Материалы:
1) доска размером 10х30 см;
2) рейка размером примерно 2 х 1,7 см;
3) четыре самореза.

Шаг первый. Подготовление.

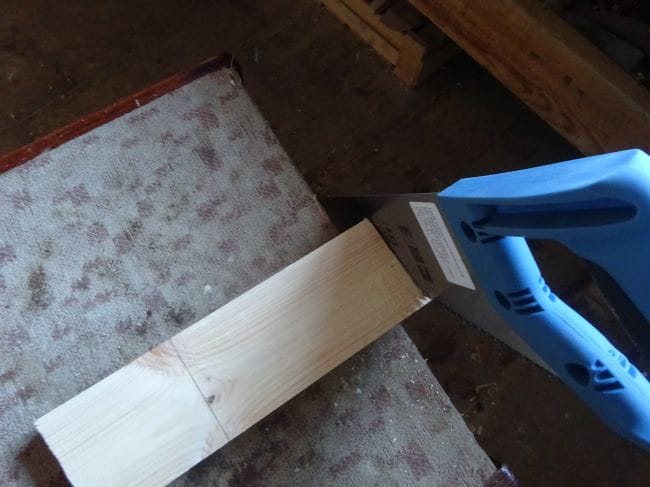

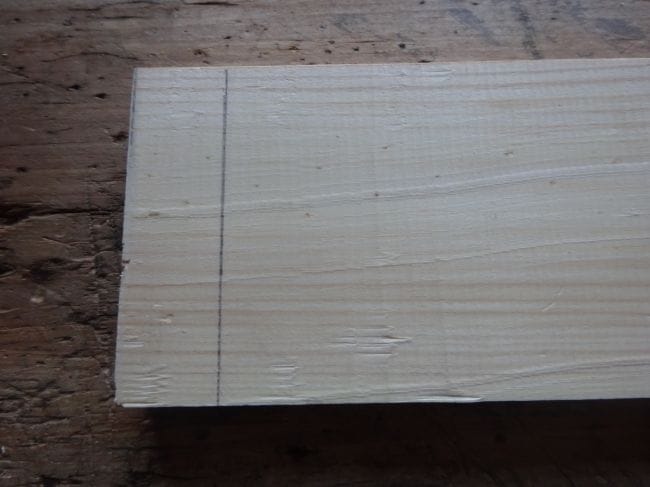

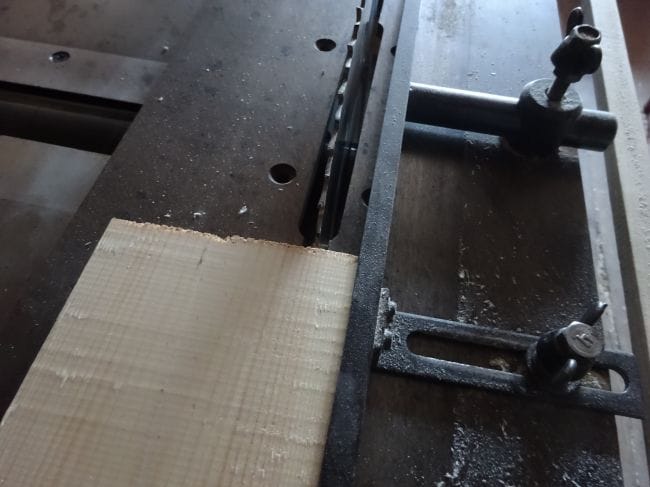

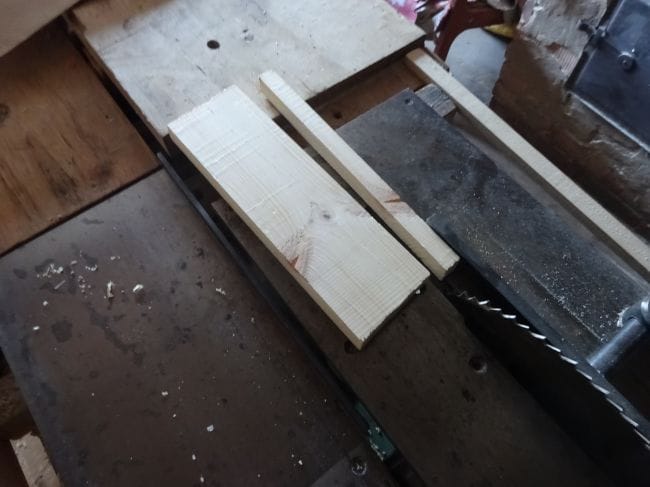

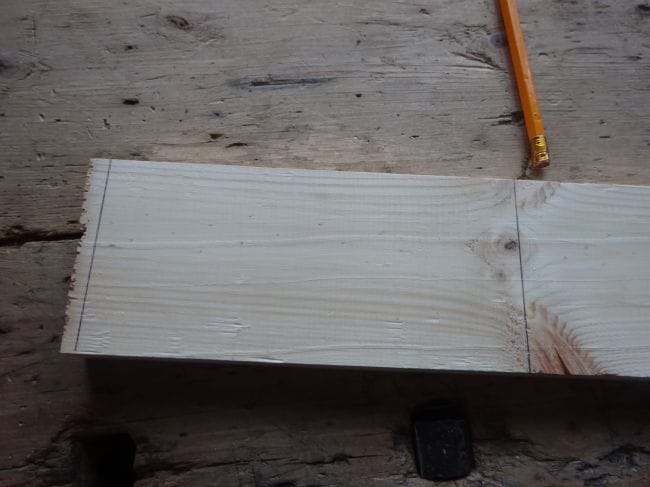

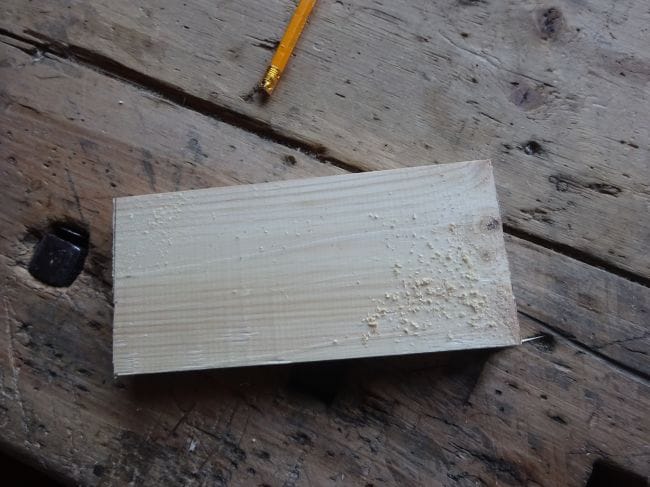

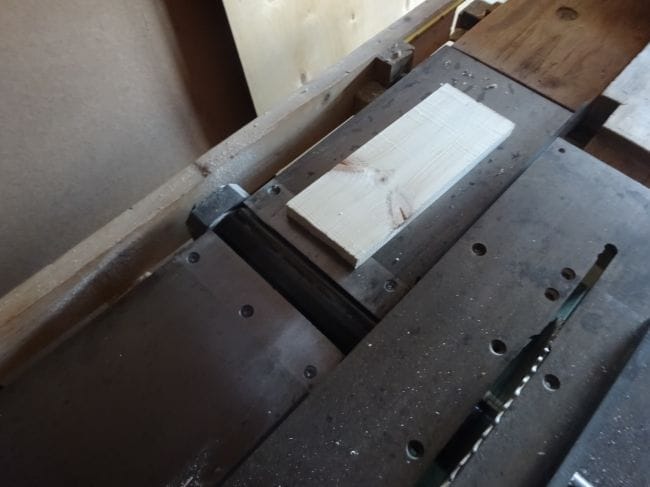

Строжим большую заготовку на фуговально-циркулярном станке (маленькая – рейка – была заранее обработана). Распиливаем до размера 7 см в ширину. Далее с помощью угольника и карандаша очерчиваем границы будущего бруска с длиной 16, 5 см, обусловленной тем, что ширина царг чаще бывает меньше двенадцати сантиметров. Отпиливаем ножовкой.






Шаг второй. Разметка параллельных линий.

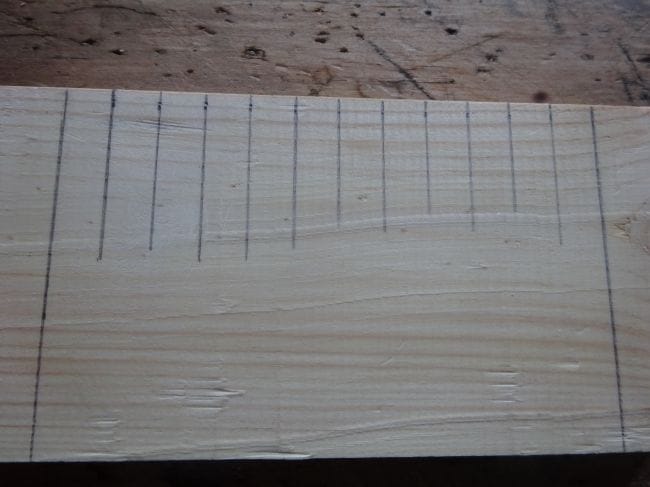

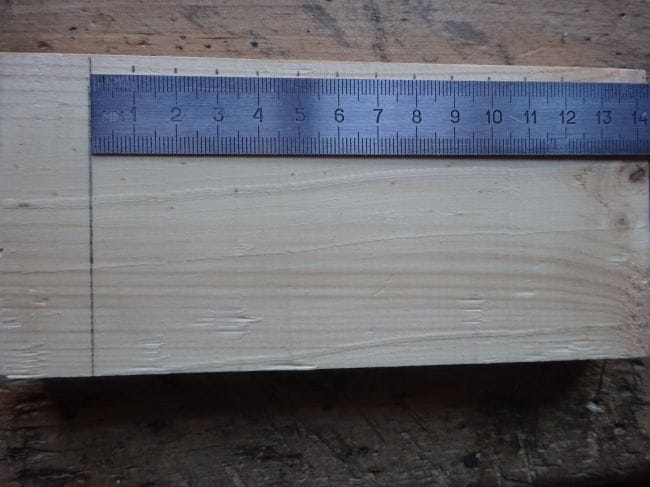

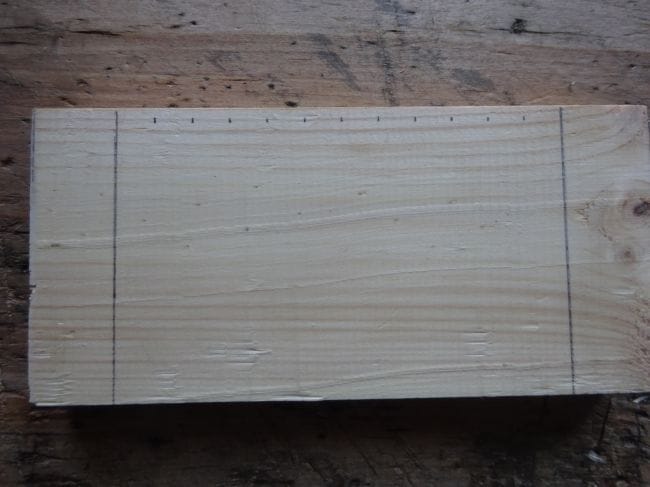

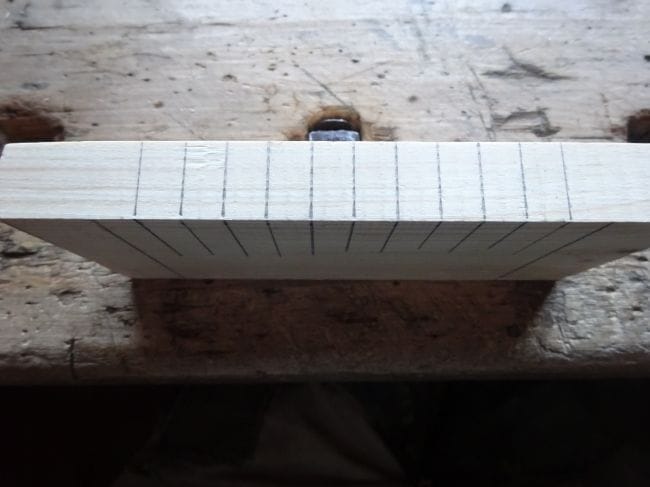

Слева и справа от торцов бруска на расстоянии примерно 2-2,5 см проводим линии (опять: с помощью угольника), рядом с которыми будут располагаться упоры. Затем с помощью линейки у верхнего края через 1см ставим точки. По угольнику проводим вниз линии, недалеко: 3 см вполне достаточно. Поворачиваем брусок, чтоб лицевой стала верхняя узкая грань. Продолжаем прежние линии, но в другую сторону. В итоге получаются параллельные линии в трехмерном пространстве.





Шаг третий. Превращение бруска в стусло.

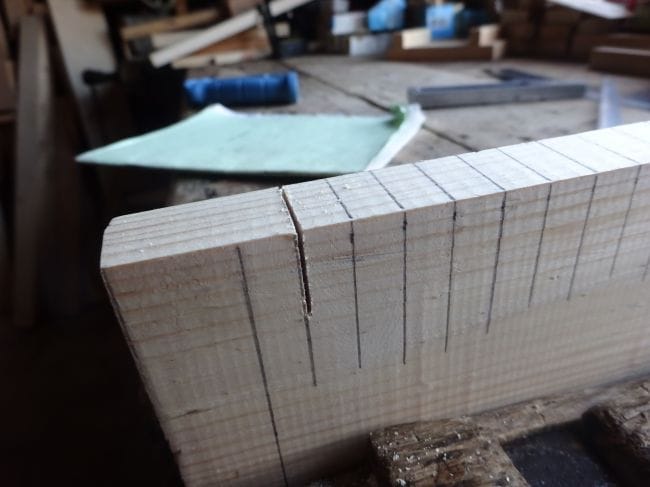

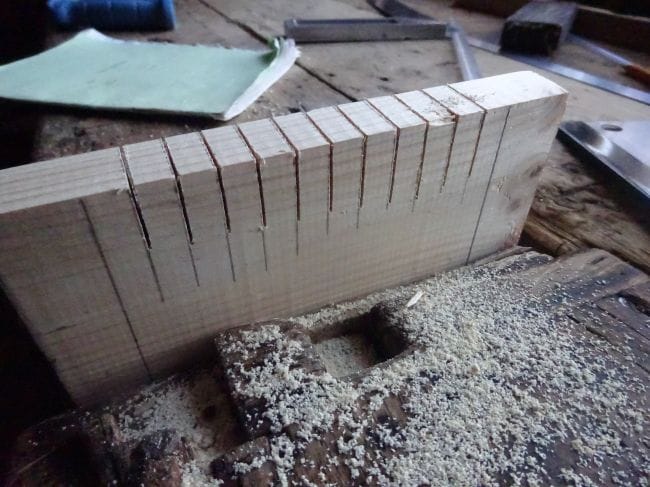

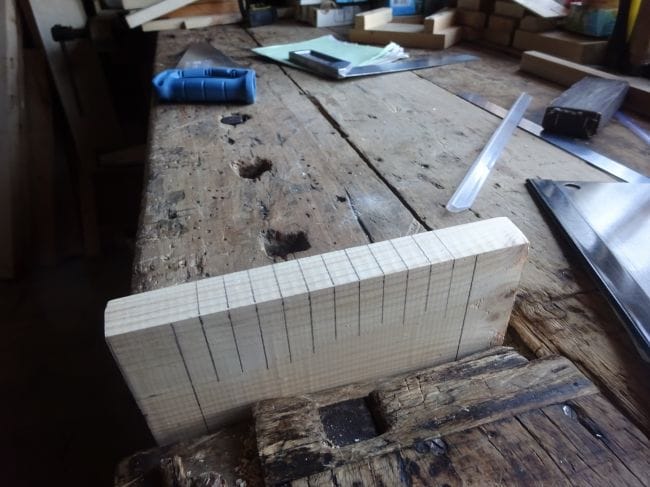

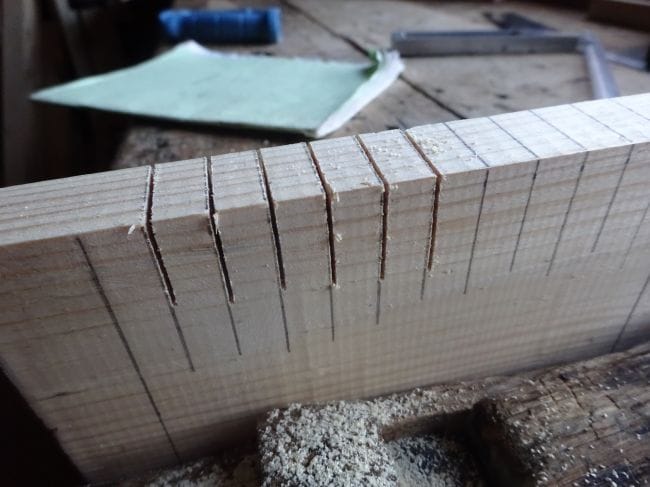

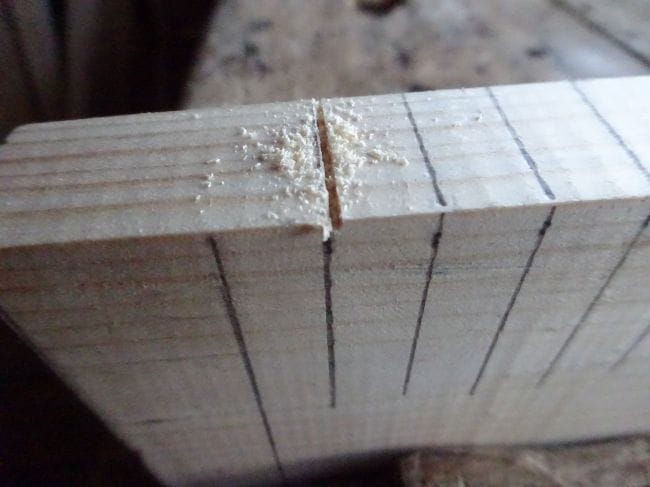

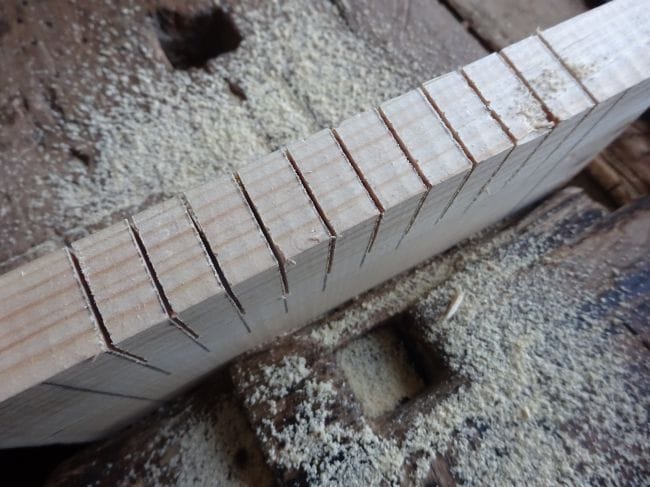

Зажимаем заготовку в верстачные тиски. Обушковой пилой (ведь под нее и готовится приспособление) справа, близко с линией (чтоб лучше контролировать процесс) пилим брусок на глубину 2,5-3 см. Таких распилов получается одиннадцать.






Шаг четвертый. Из рейки – в бруски.

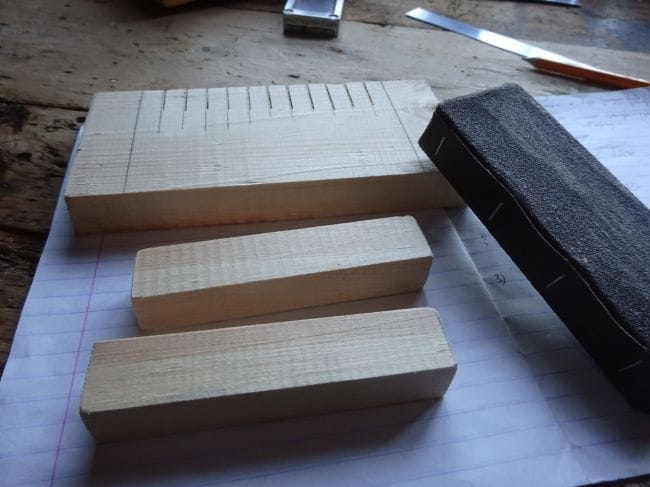

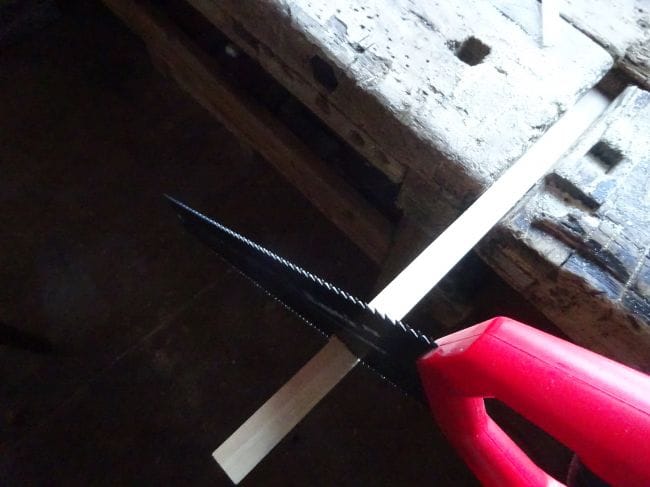

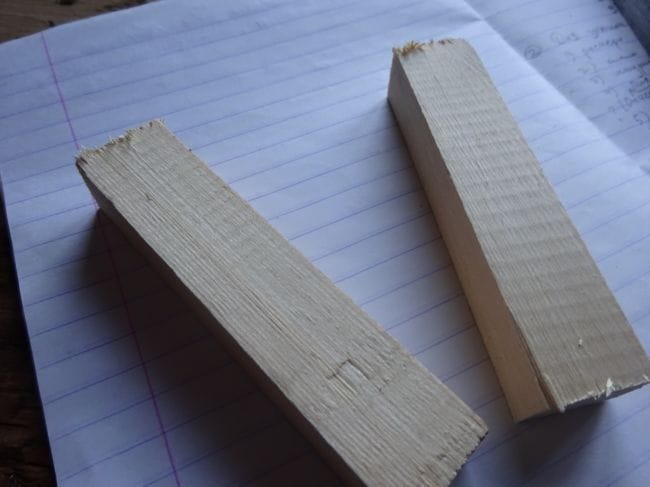

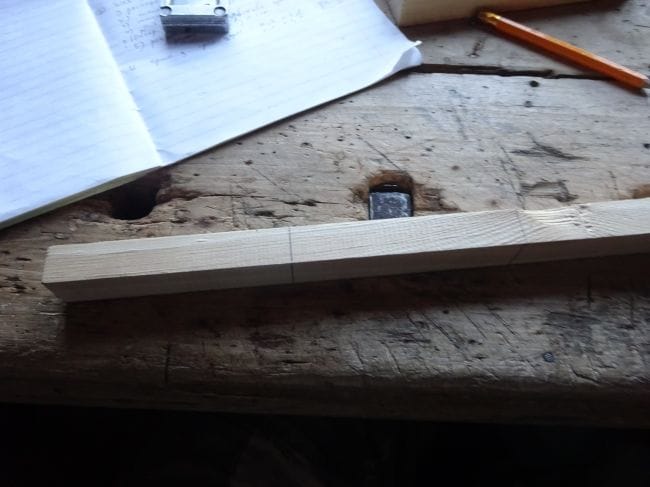

Берем подготовленную рейку и размечаем ее на две части длиной 10 см. Распиливаем. Для удаления грубых неровностей обрабатываем полученные бруски наждачной бумагой.




Шаг пятый. Сверление и рейсмусование.

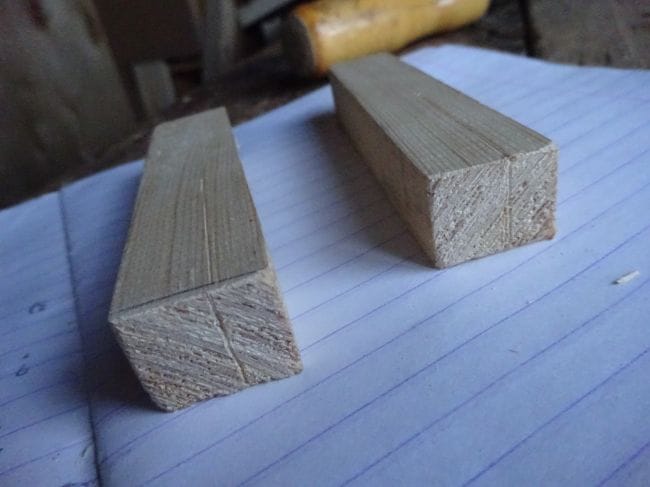

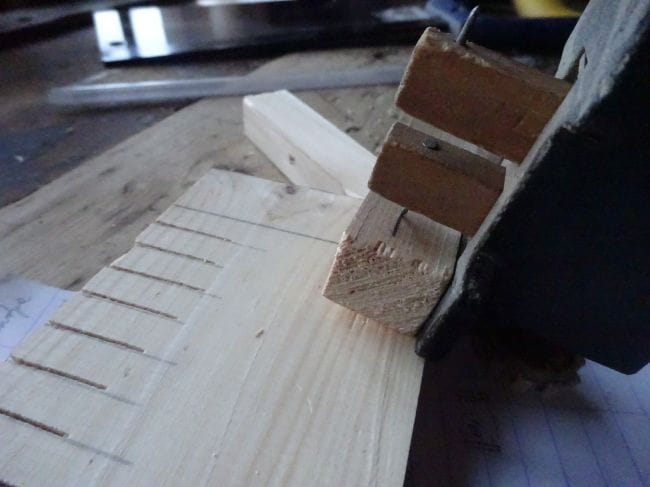

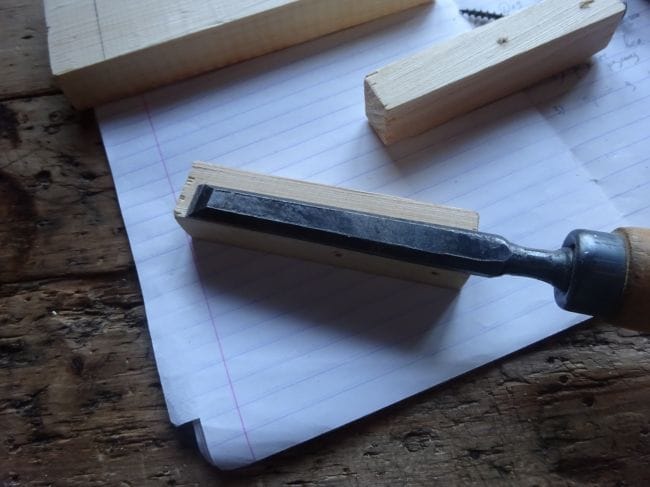

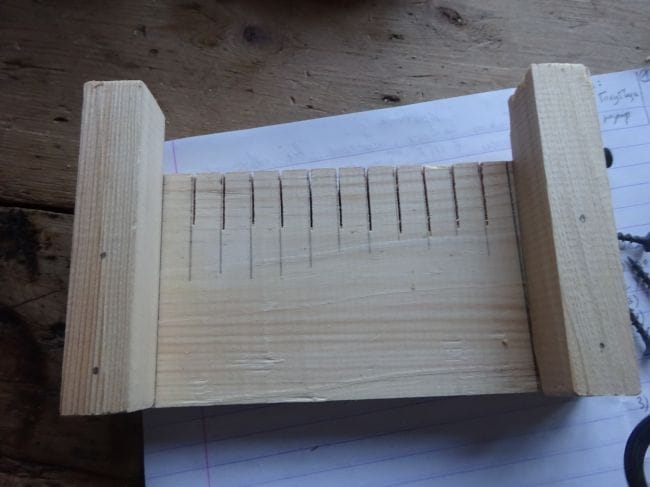

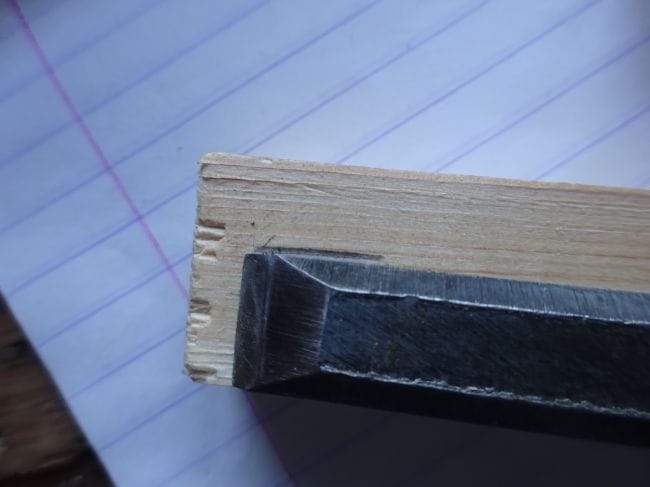

Кладем маленькие бруски на большой по краям рядом с длинными линиями. Делаем это, чтобы верно отметить места под шурупы. Отмечаем их. Сверлим дрелью. Вынимание пазов в ножках табуреток, стульев, журнальных столиков я произвожу, за редкими исключениями, одной стамеской, поэтому выдвигаем рейку рейсмуса на длину, равную ширине стамески, и проводим им относительно плоскости, соприкасаться которой с главным бруском будут упоры, на глубину в 3 см. Прикручиваем четырьмя саморезами маленькие бруски к большому предельно рядом с длинными линиями.






Шаг шестой (завершающий).

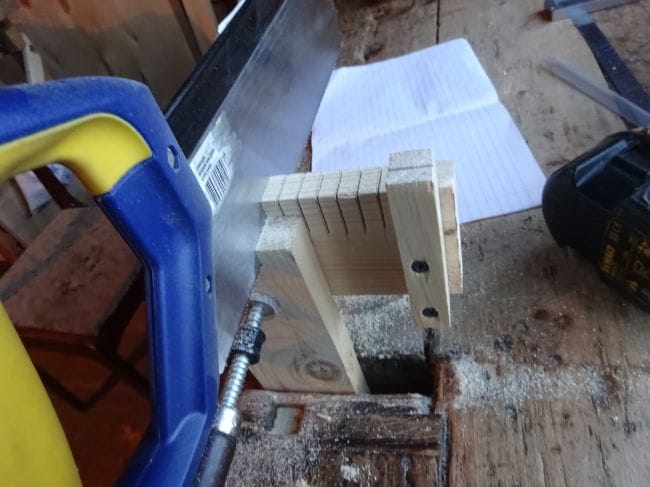

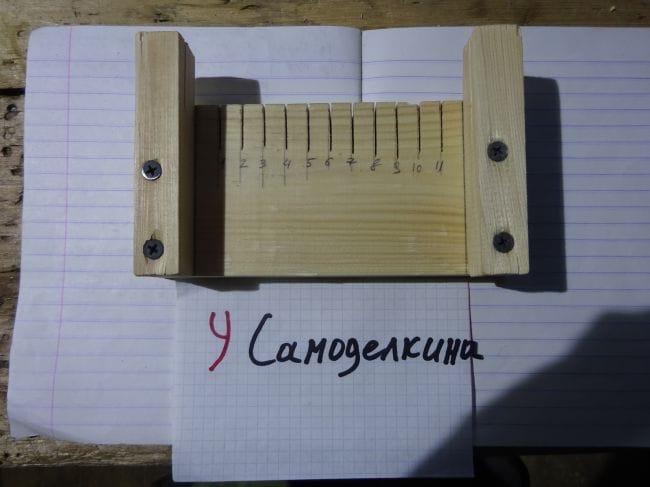

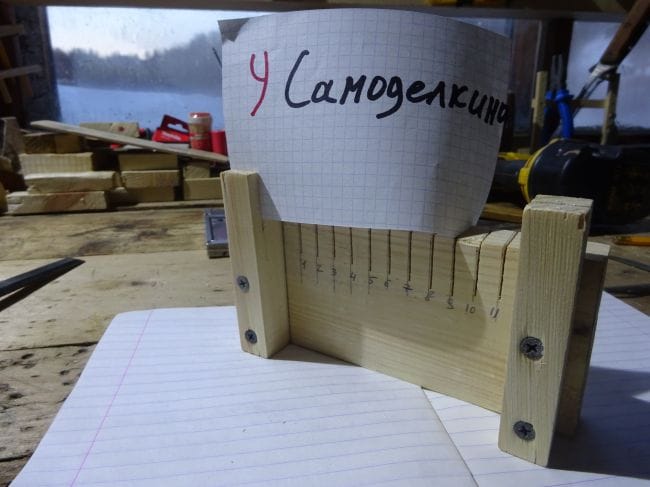

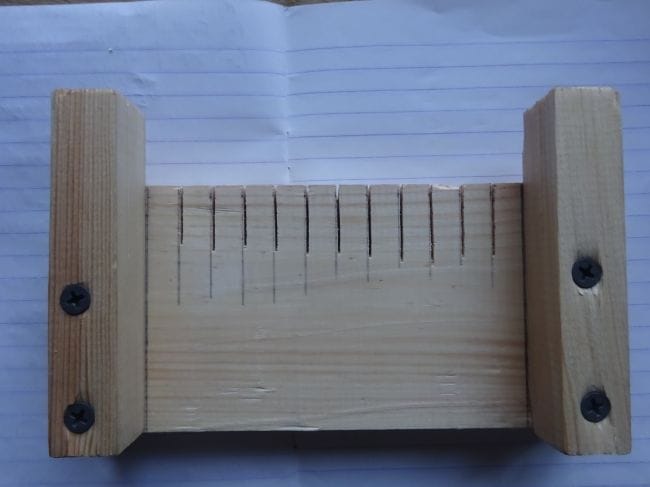

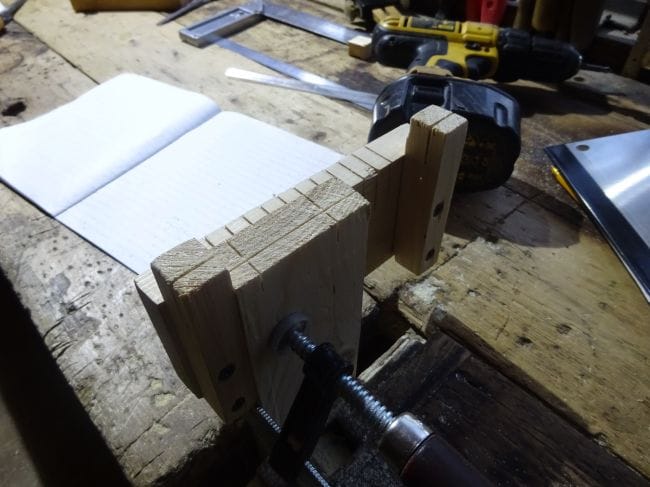

Берем второй попавшийся под руку длинный брусок, который послужит прототипом царги. Зажимаем его в тисках верстака крепко. Далее: приставляем еще не готовое приспособление левым упором к зажатому деревянному материалу так, чтобы последний был чуть ниже верхней грани главного бруска. Для более четкого выделения следов от рейсмуса можно провести карандашом по ним. Обушковой пилой идем по этим следам. Убрав пилу, обнаруживаем готовое приспособление. Для удобства подписываем цифрами номера пропилов.





Шаг седьмой. Проверка на пригодность.

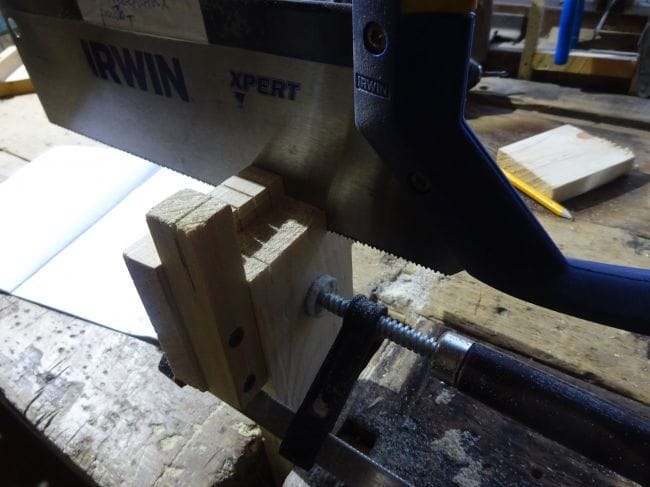

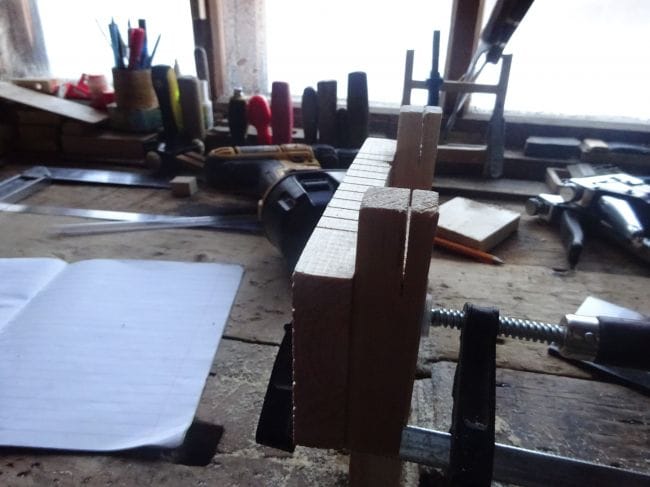

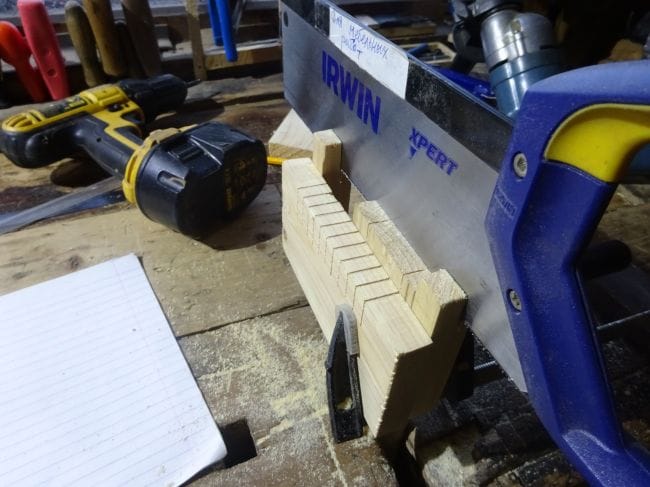

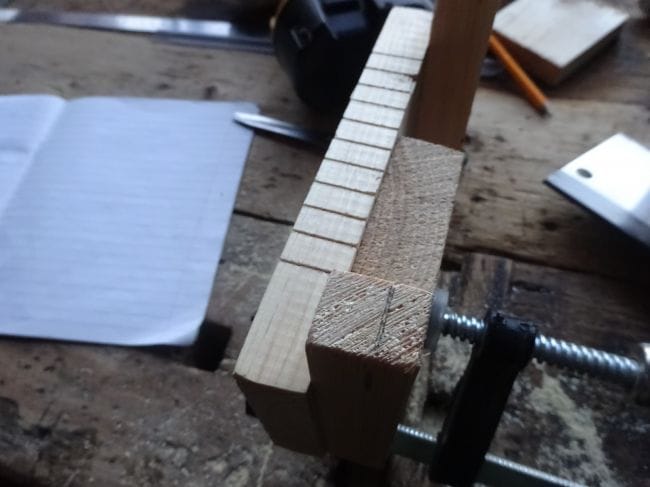

Теперь надо испытать полученное изделие. Для этого вставляем пилу в углубления на расстоянии 1-го и 5-ти см от левого упора (расстояния взяты случайным образом, для наглядности) и поочередно пропиливаем.

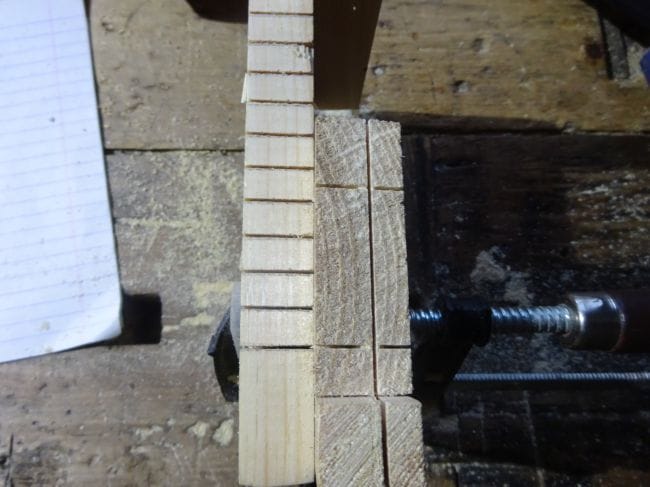

Затем опускаем приспособление примерно на 2 см. И пропиливаем вдоль торца обрабатываемой заготовки. Длина всех пропилов должна соответствовать высоте будущих шипов.

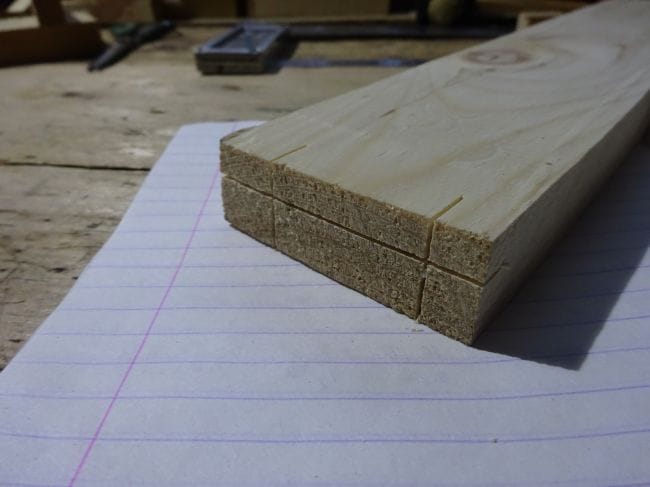

Получается следующее.



Останется только в обычном стусле отпилить ненужные объемы. Теперь видно, как сработало приспособление.

Выводы.
При использовании данного изделия помимо пилы будут требоваться струбцина и тиски. Зато сразу существенно облегчается работа: не надо каждую царгу проходить рейсмусом. Рекомендуется перед применением приспособления по назначению подготовить два (или больше) запасных упора, вставив их так же, как царгу, и пропилить, т. к. по мере использования пропилы в них станут расширяться, и, соответственно, ширина шипа будет непостоянной. Также следует учесть, что одиннадцать пропилов я делал не по черте, а рядом, т. е. от левого упора получились расстояния: 11, 21, 31 мм и т. д. И это стоит припомнить, когда готовится царга, прилегающая к сиденью табуретки, стула и другой подобной мебели. Мне больше важна точность размеров самого шипа.
