Складные противооткатные упоры

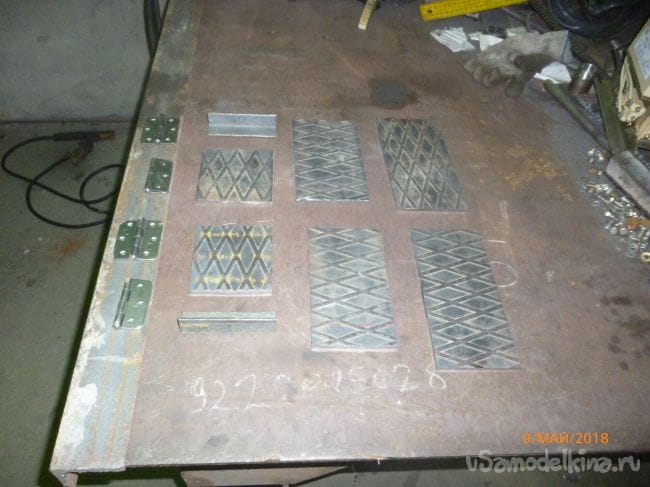

Для изготовления противооткатных складных упоров понадобится

1. Два куска металла 200х100х4
2. Два куска металла 170х100х4
3. Два куска металла 100х100х4
4. Два уголка на 25 длинной 100
5. Четыре неразъёмных шарнира
6. УШМ (болгарка)
7. Сварочный аппарат

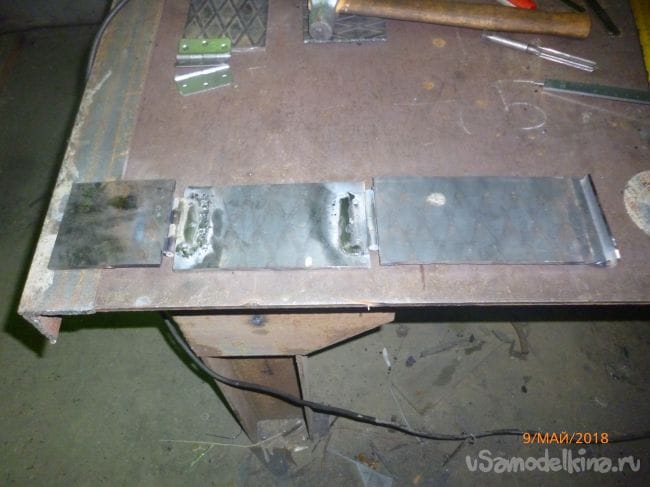

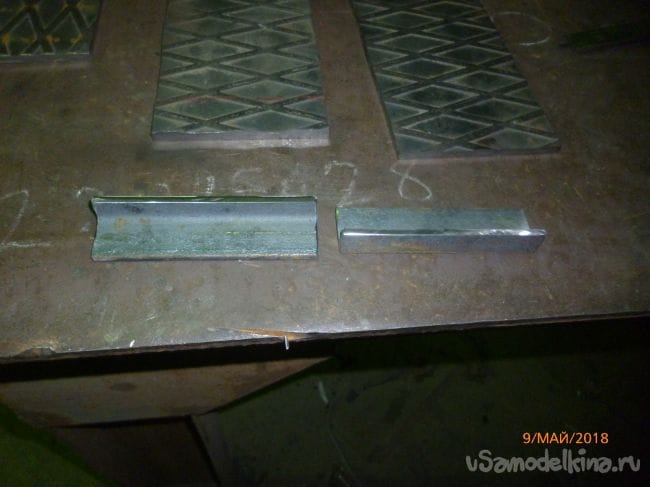

От уголка отпиливаем 10мм от одной полки. Отступаем на широкой полке 4мм от внутреннего угла и привариваем длинную деталь (200)

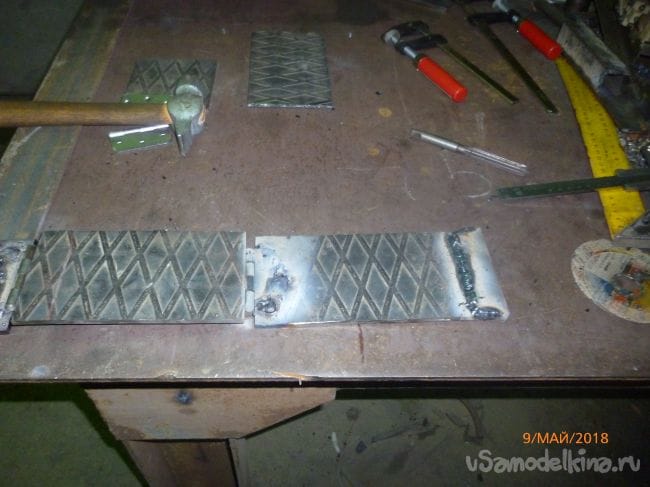

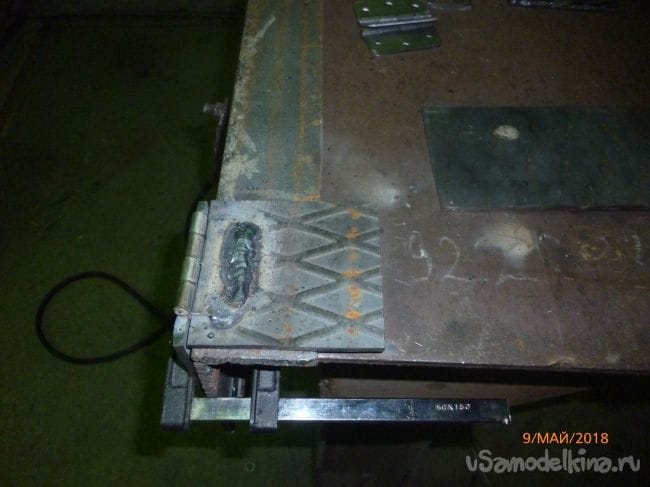

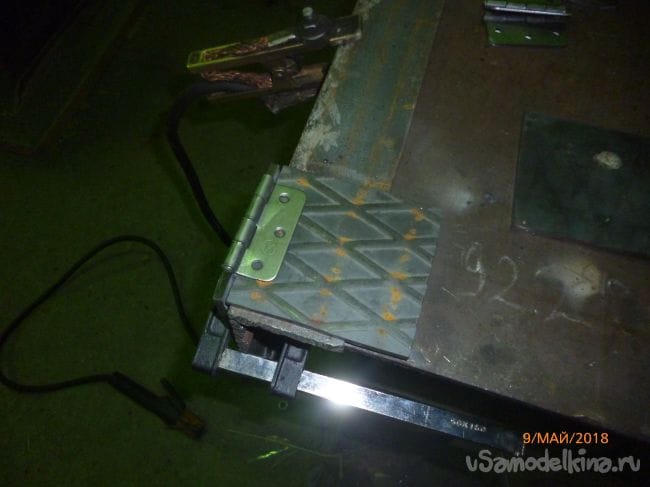

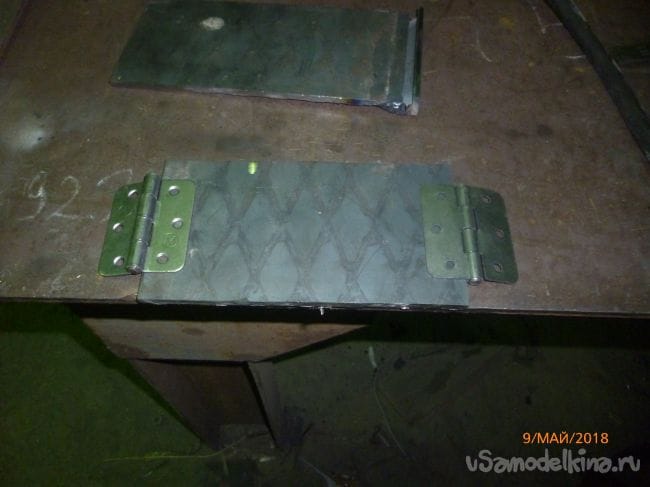

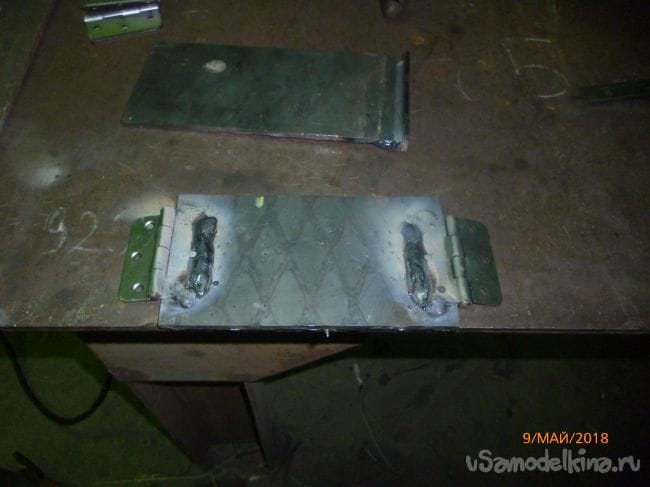

Далее к средней детали привариваем два шарнира ( обратите внимание шарниры варятся разной направленности )

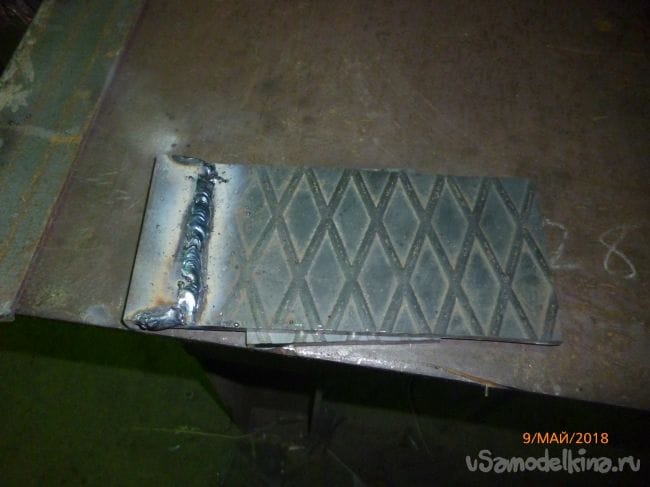

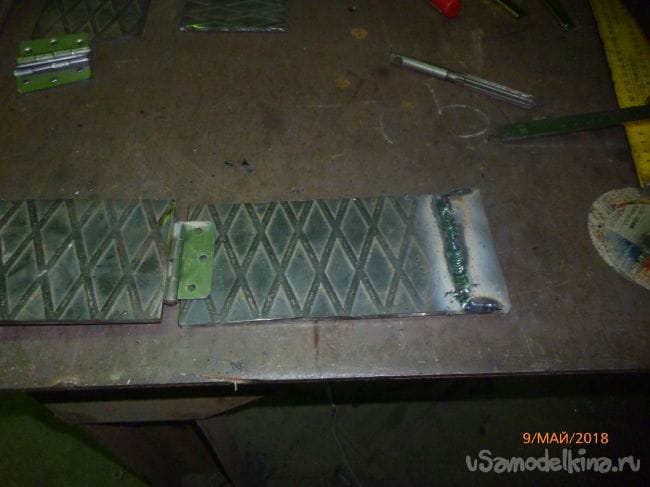

Далее к правому шарниру привариваем короткую деталь (шарнир получается на излом )


Ну, а к левому длинную деталь.

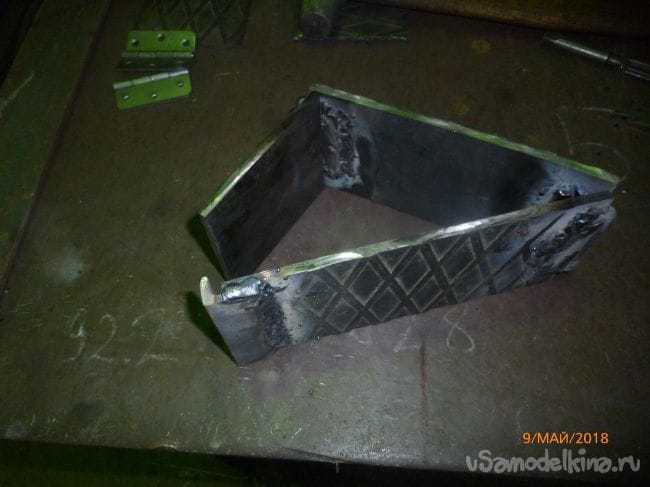

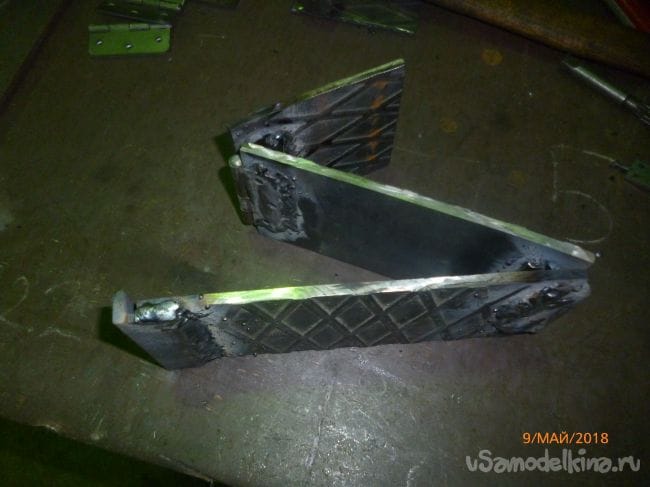

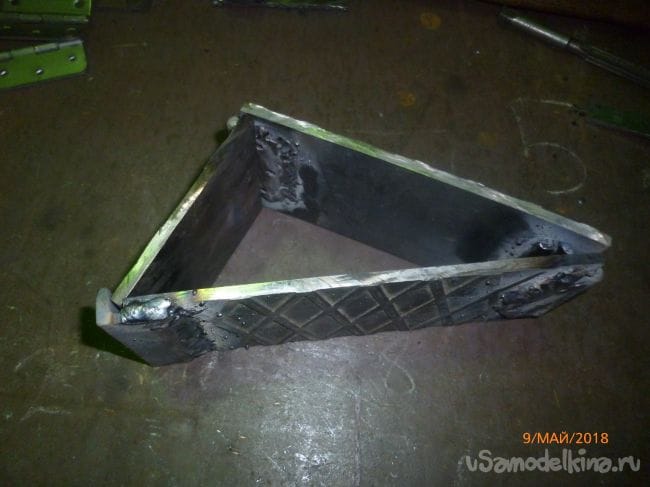

Вот что должно получится





Вторую делаем точно также.

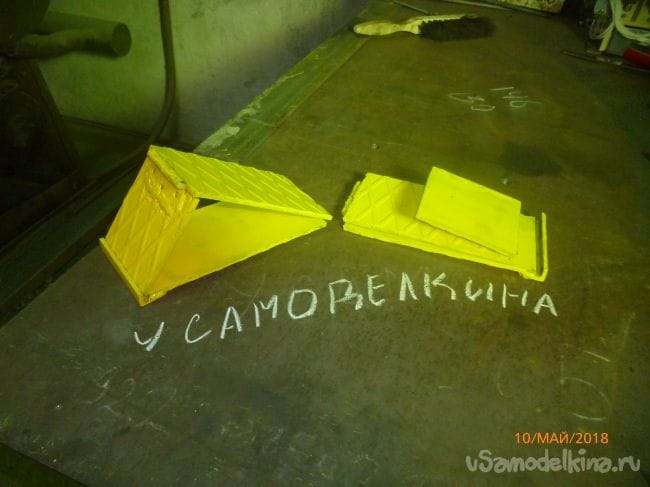

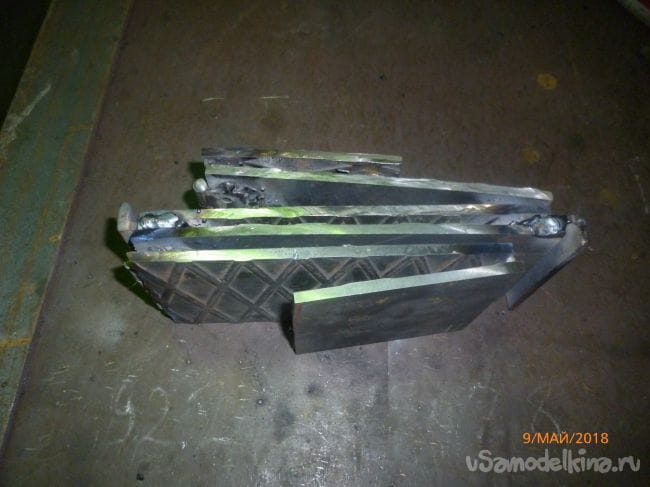

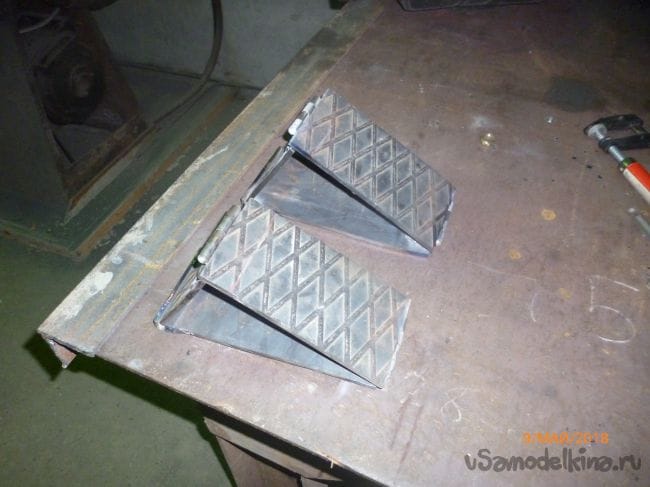

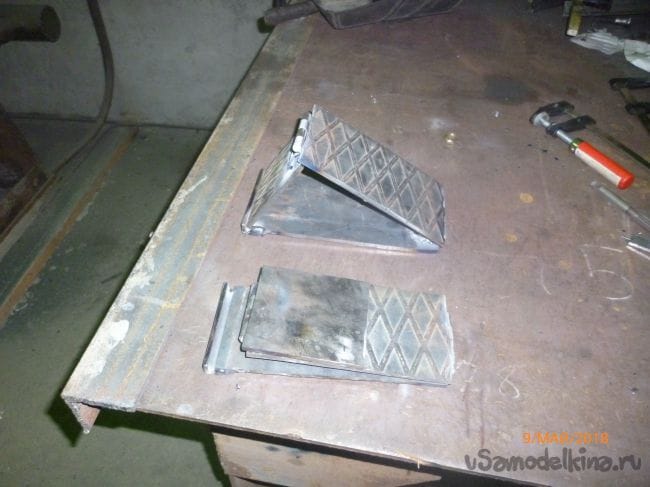

Вот так выглядят в сложенном виде.

Осталось покрасить и сшить чехол.
