Сверлильный станок из дрели, простая реализация


Всем здрасти, сегодня мы поговорим о таком станке, как сверлильный, бывает очень часто в хозяйстве что-то нужно просверлить, можно и так просто взять дрель и просверлить, но не все рукастые. Бывает, как я иногда криво просверлишь, и все испорчено. На сверлильном станке эта задача получается никак быстрей и ровней как руками. А что делать если нет такого станка, выход у самоделкина один - смастерить.

Как и все свои самоделки эту я буду делать из остатков металла. Не судите строго за красоту исполнения, для меня самое главное - это чтобы самоделка работала, а не была красивой пустышкой, да и сам процесс покраски шлифовки особо не интересен.

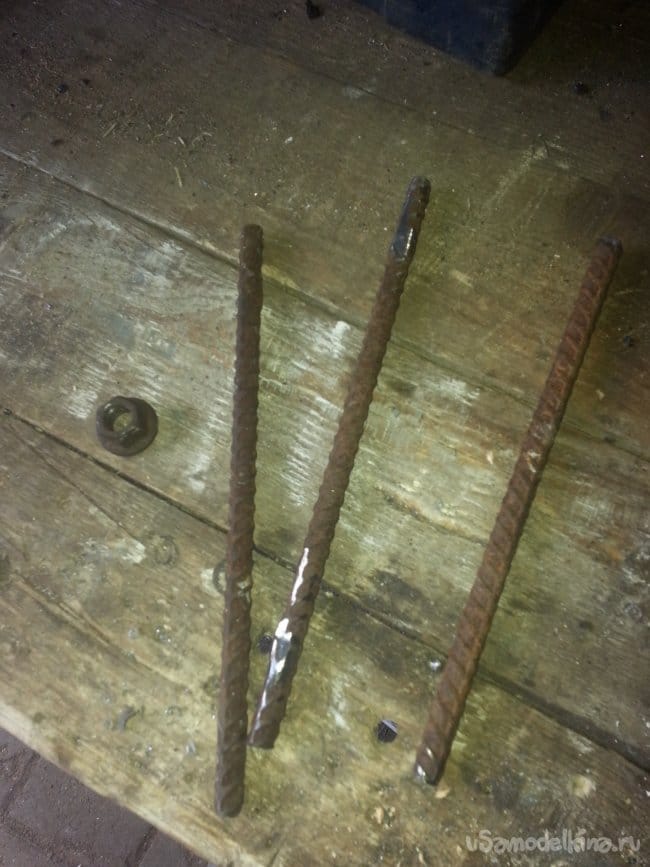

И так нам потребуется: два куска швеллера по 40см квадрат 30х30мм, три куска арматуры по 20см, болт с гайкой потолще и тросик тонкий любой с зажимами, у меня в полиэтилен оплетке, сечение 1,5мм.

А также инструмент: сварка, дрель, болгарка.

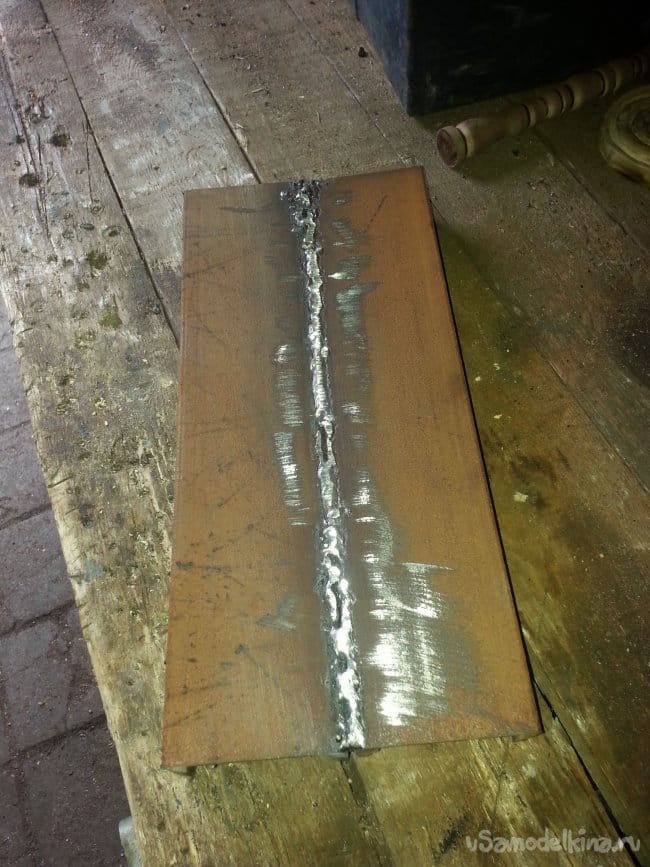

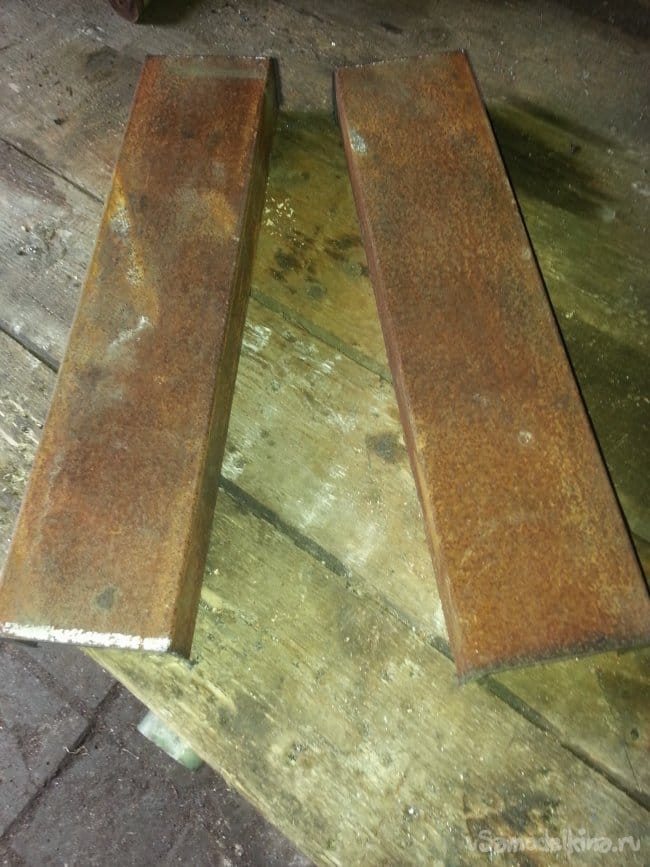

И так приступаем: беру швеллер и привариваю друг к другу - это наша станина, устойчивая и тяжелая

За сварку простите пока я не великий сварщик.

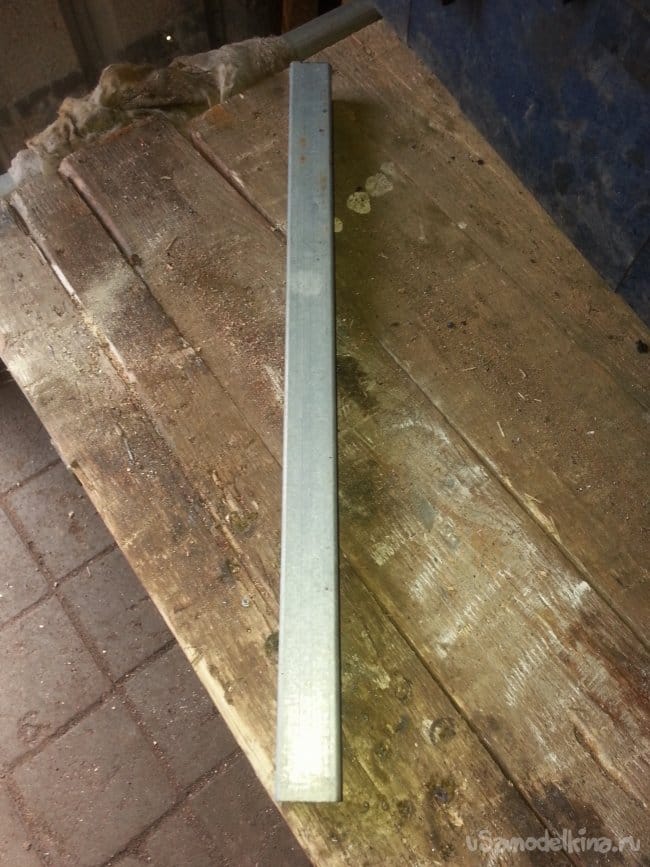

Для стойки я взял квадрат 30х30, он у меня оцинкованный, желательно еще кусок 15см квадрата чуток побольше, чтобы он на него одевался, но у меня его нет, буду делать из такого.

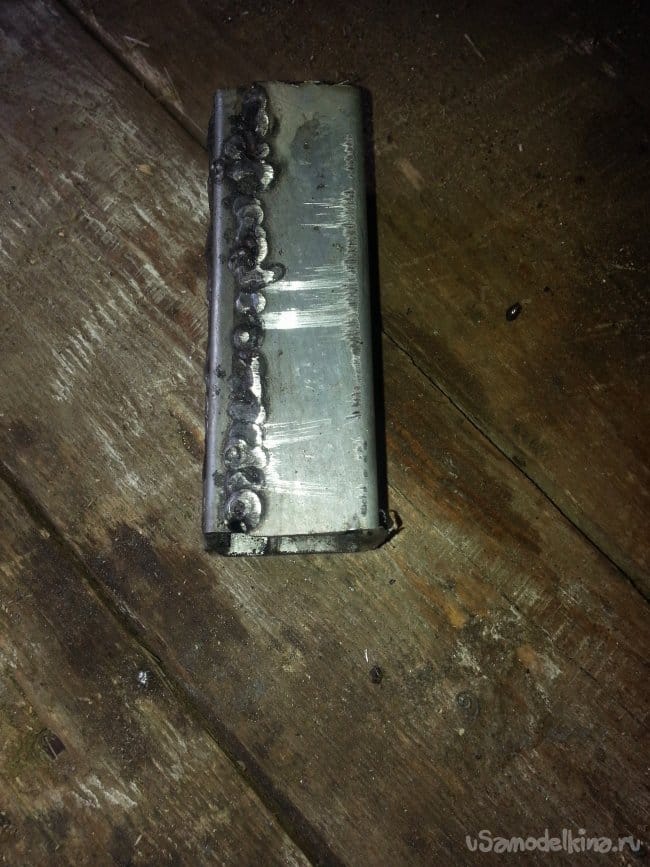

И так отрезаю квадрат 15см, разрезаю параллельно два угла, накладываю на квадрат, нахожу два кулачка металла, и привариваю к углам как бандаж, главное делать это аккуратно и дать остыть металлу самому.

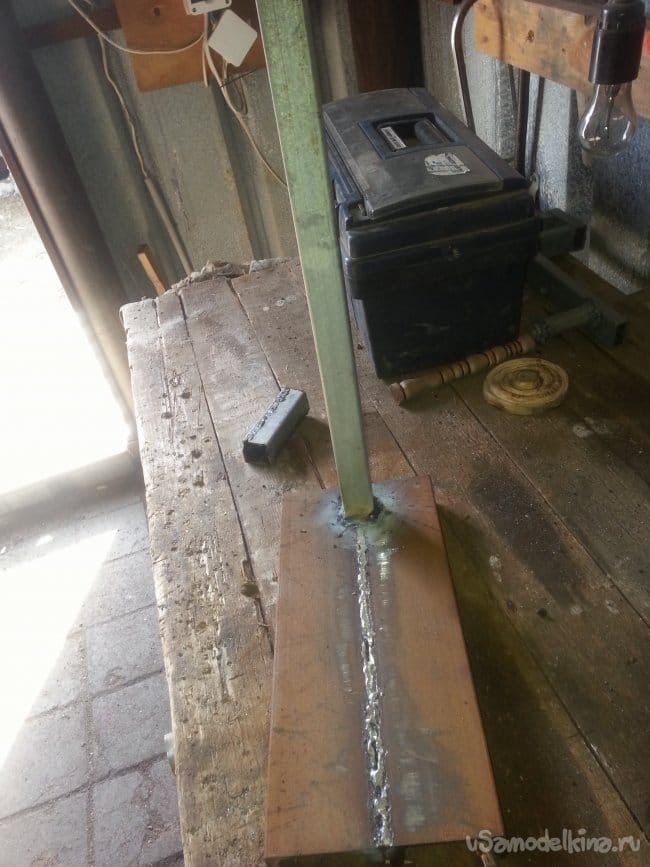

Теперь выставляю под уровень квадрат и основательно привариваю по середине площади отступив от края 2см.

Теперь приступаю к ручкам.

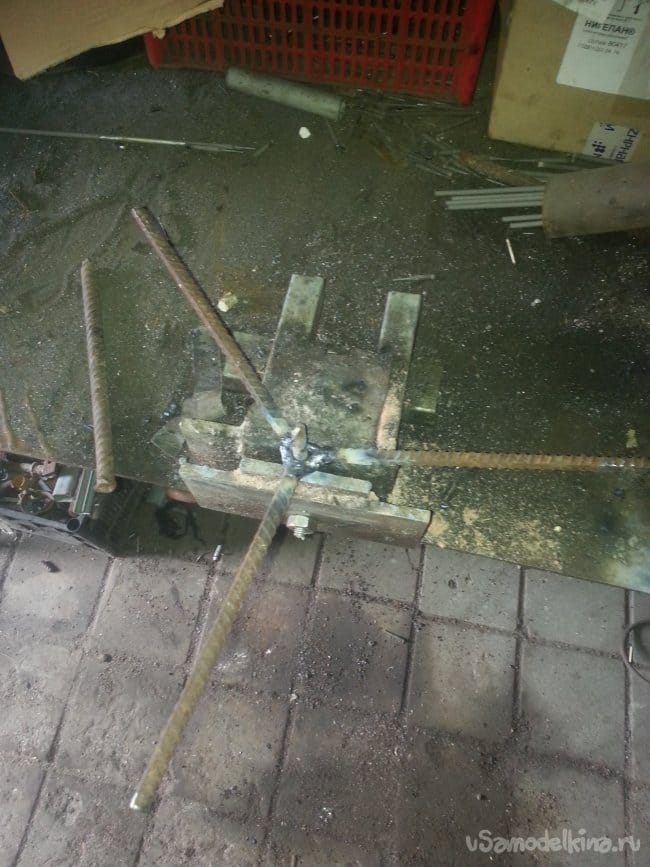

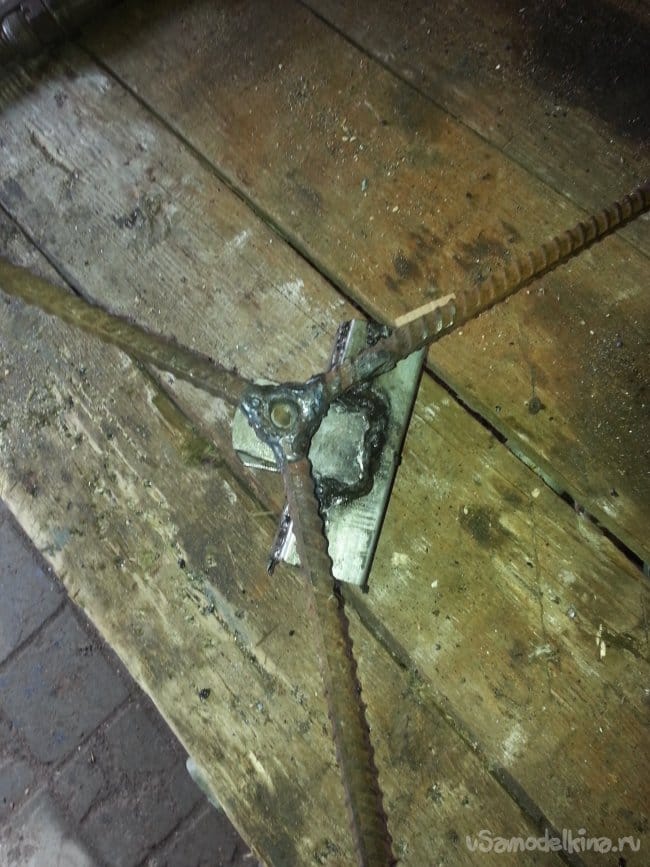

Зажимаю гайку от болта в тисках и на грани привариваю арматуру.

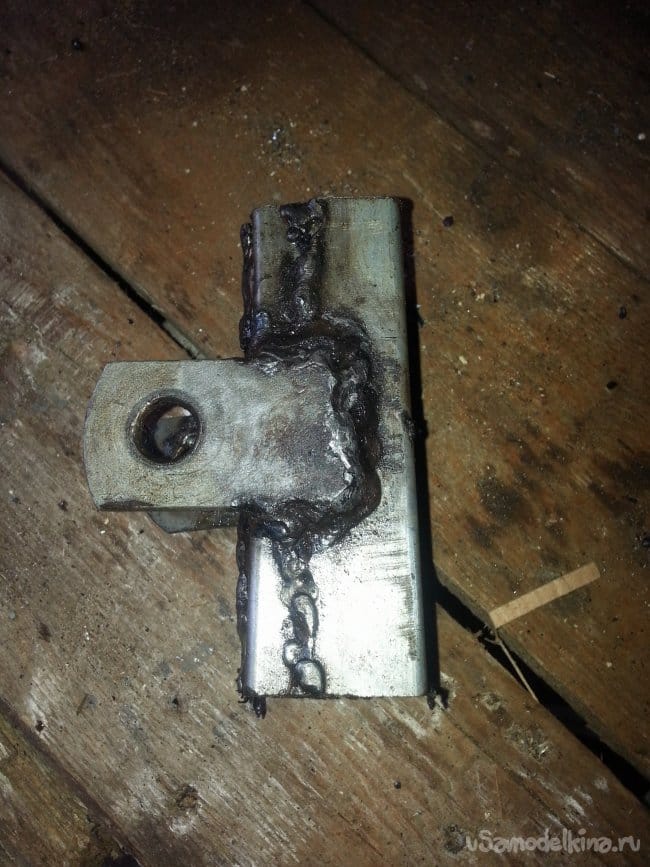

Теперь из подходящего металла делаю ушки с отверстием под болт, привариваю в отрезку квадрата. Даю остыть самому иначе если остудить быстро, может покоробить.

Вставляю болт в ушки и накручиваю ручку, капаю сваркой чтобы не прокручивалось

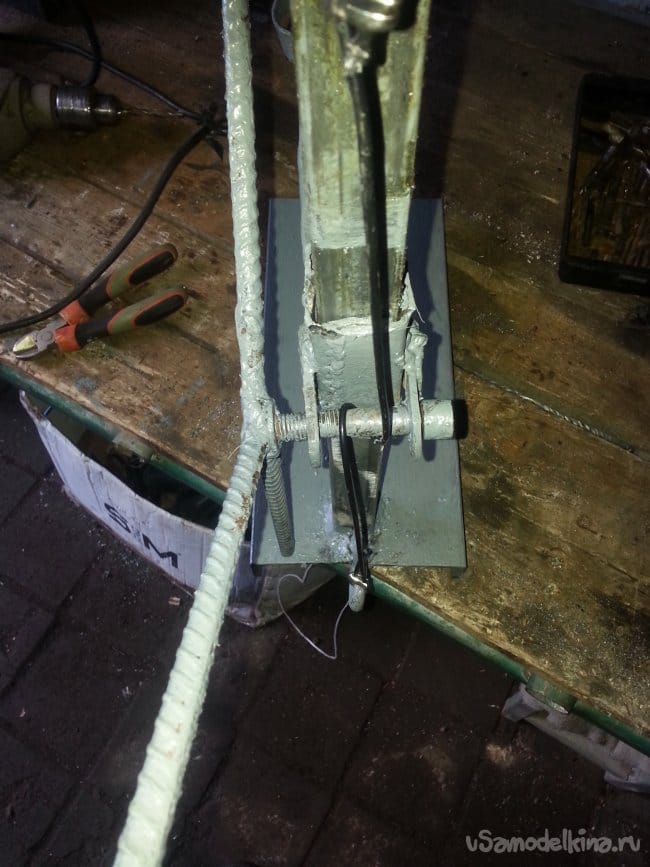

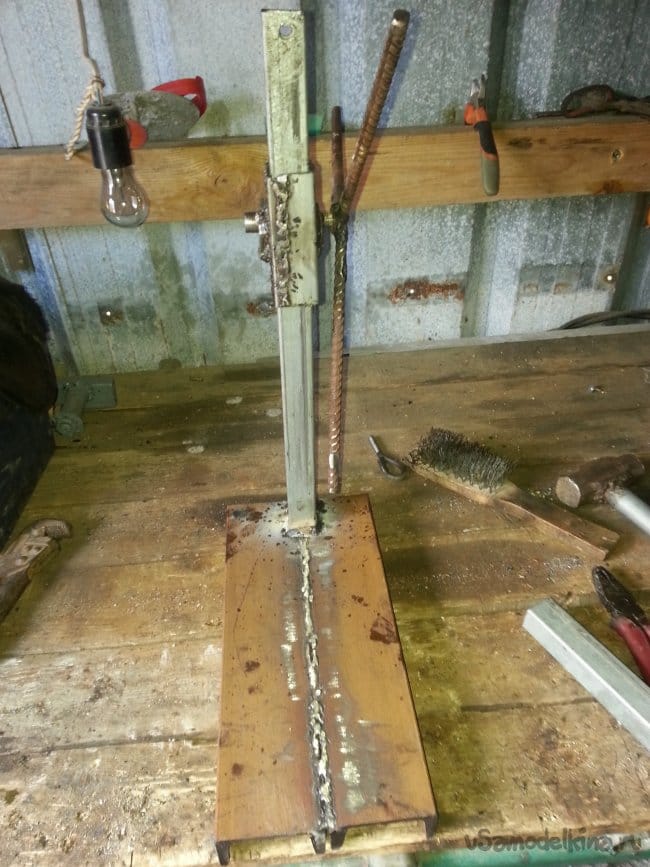

Примеряю на свое место ходит все легко, смазал солидолом для фото вставил спичку, чтобы не упало в низ.

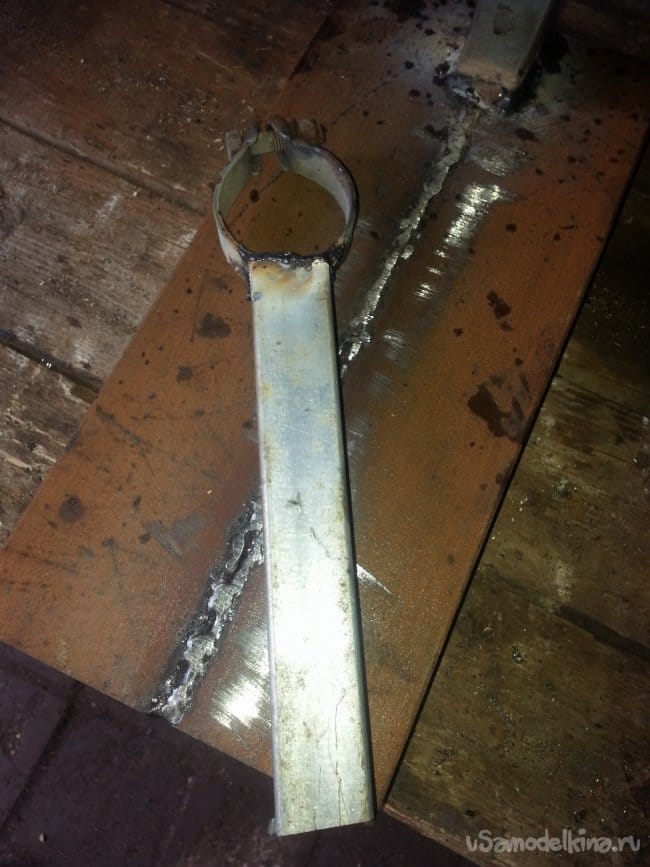

Теперь приступаю к держателю дрели, беру квадрат 30см и подходящий хомут который подойдет на корпус дрели, привариваю к квадрату хомут, теперь привариваю к стойки

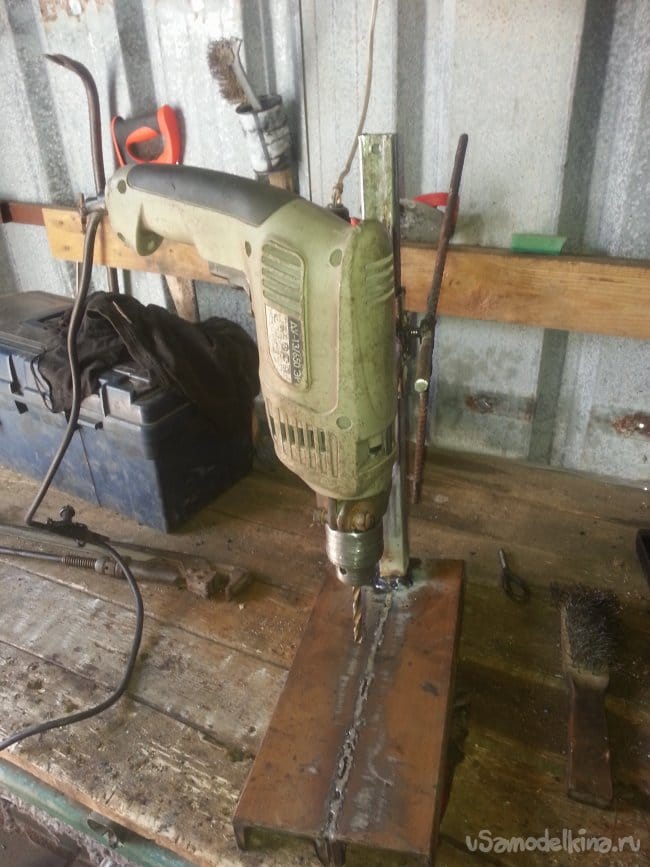

Ну вот все на своих местах, примеряю дрель.

Теперь все зачищаю щеткой по металлу и покрываю грунтовкой.

Теперь приступаю к подъемному механизму, в интернете много видел конструкций и в основном самая распространенная схема эта, как сделал я, с тросом. Самый качественный вариант это, когда на валу ставится шестерня, а в место троса двойная цепь. Ну, а я пошёл по самому легкому пути, берем два крючка и привариваем один снизу, второй напротив сверху, один конец троса садим на хомут второй накрутив оборот на вал, хорошо натянув закрепляем на верхний крючок. Все, механизм готов.

Сегодня мы собрали очередную самоделку упрощающую себе жизнь. Механизм очень прост в обращении, да и собрать не составило труда, на днях работал на этом станке мой друг, напарник который ломает все из за избытка сил, так станок живой, кстати теперь он живет у моего друга в гараже - выпросил, придется еще один такой делать, чтобы был на работе.

Не судите строго меня за красоту если, что прошу прощение. Всем спасибо и до новых самоделок друзья.
