Переделка мини токарного станка


Всем здрасти!!!! Совсем недавно сделал мини токарный станок с максимальной длиной заготовки 15см, на нем я не раз поработав понял, что длина максимальная мала и подходит лишь для изготовления ручек на ножи и инструмента. И решил пересобрать станок с регулировкой длины заготовки и с регулировкой площадки упора резаков.

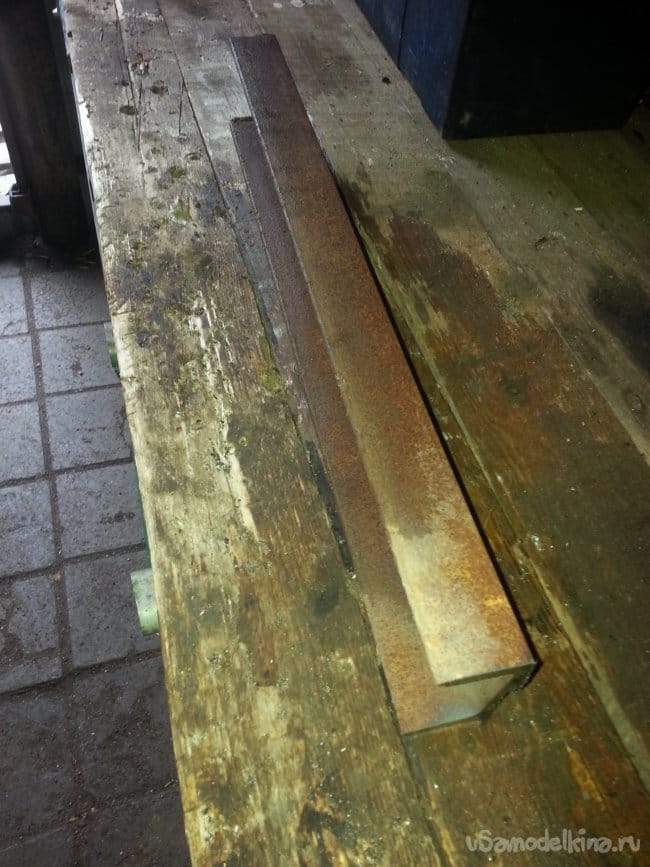

И так нам понадобится двутавр 50х100мм, кусок уголка или профиля

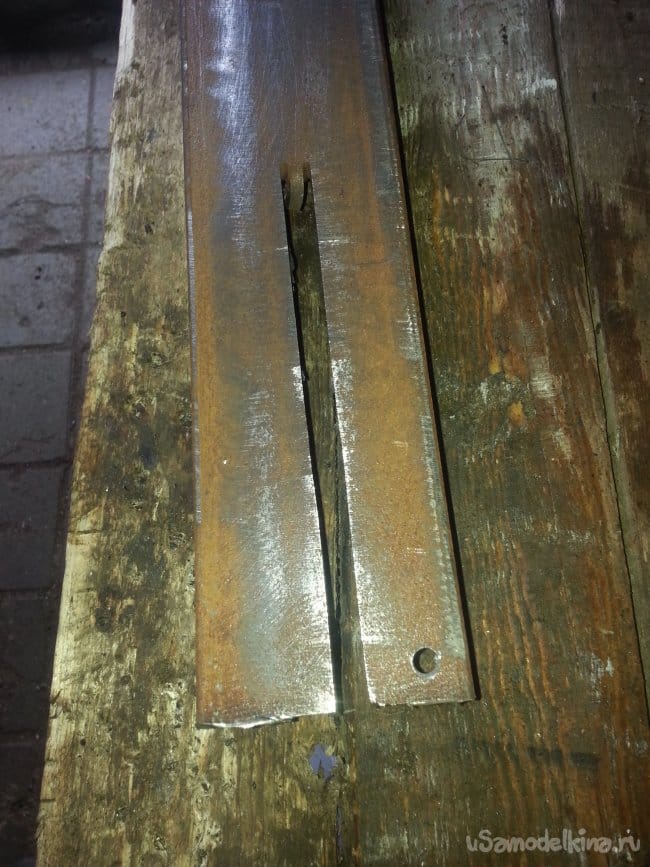

Итак, делаем пропил по середине двутавра 20см, для направления площадки, сверлим отверстие на 6мм, отступив от края 1см

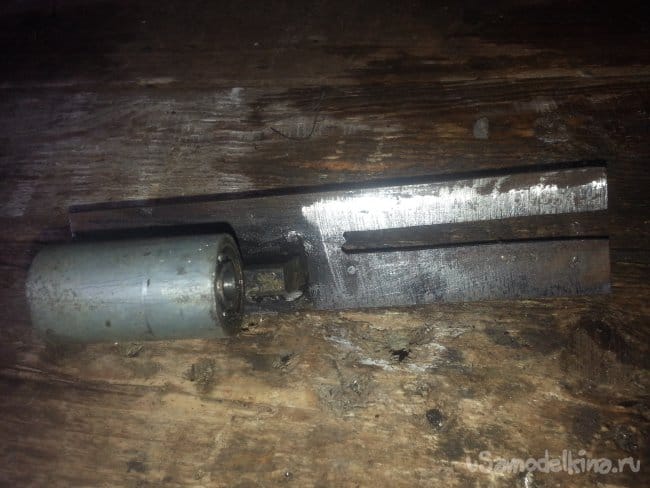

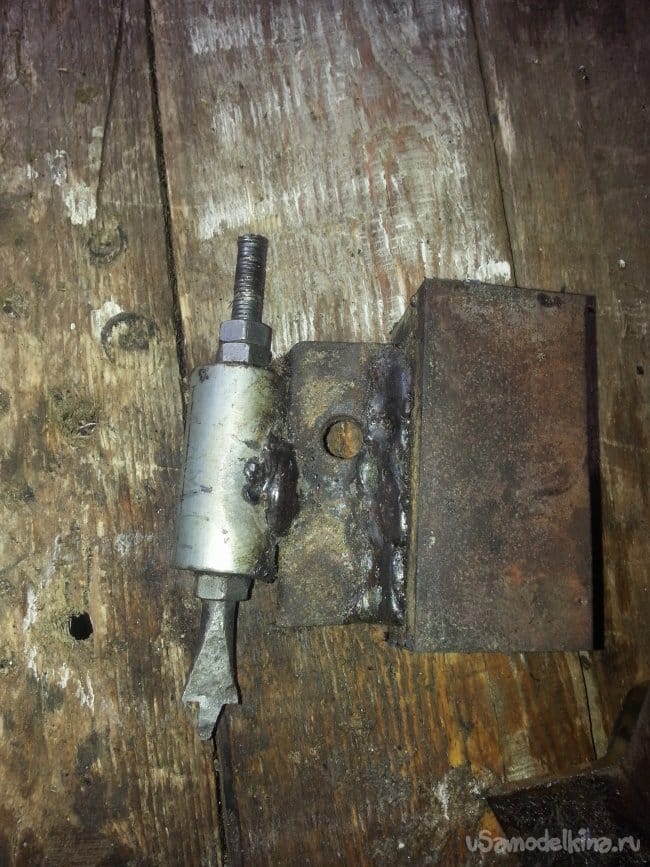

Теперь отрезаю от старого станка направляйки вместе с уголком

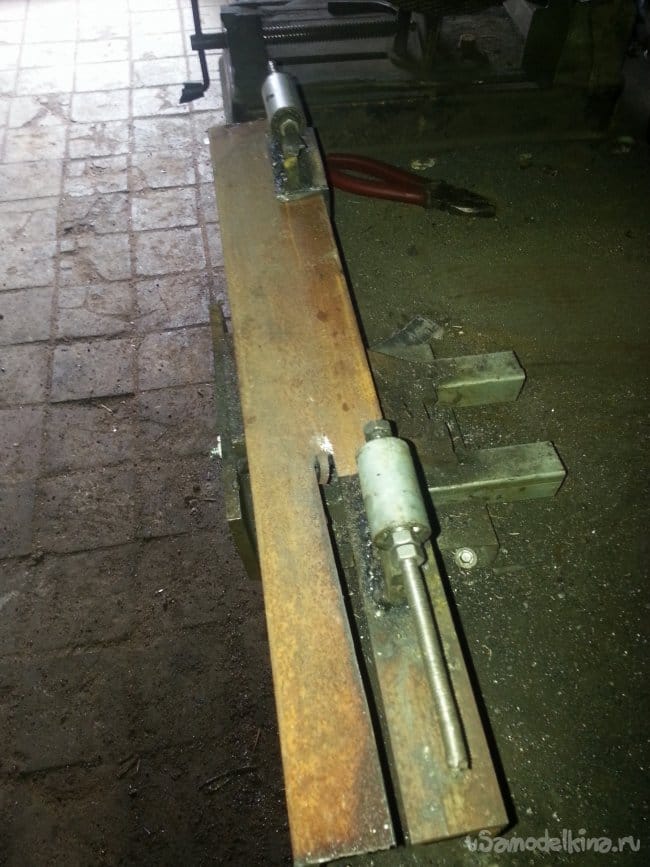

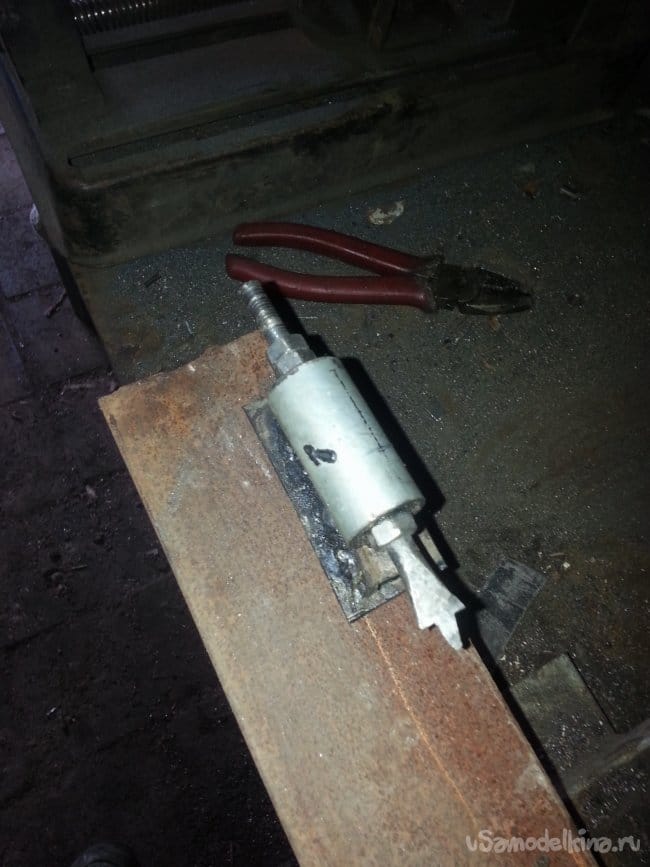

Примеряю на свое место

Примеряю на свое место вторую

Зачищаю щеткой по металлу. Делаю пропил 8см

Зачищаю двутавр щеткой

Ставлю болт и примеряю. Планка ходит без перекосов

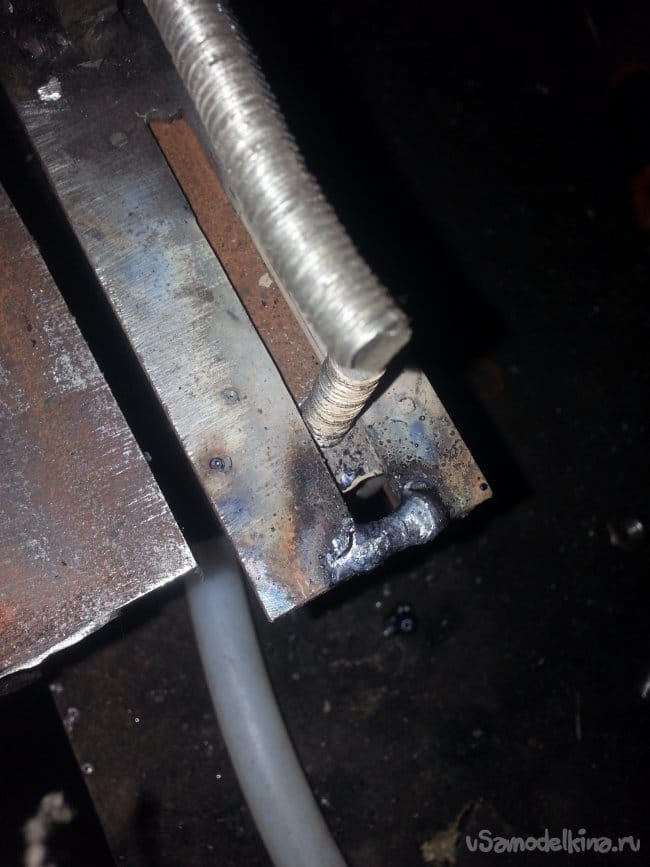

Привариваю болт и делаю ограничитель на планке

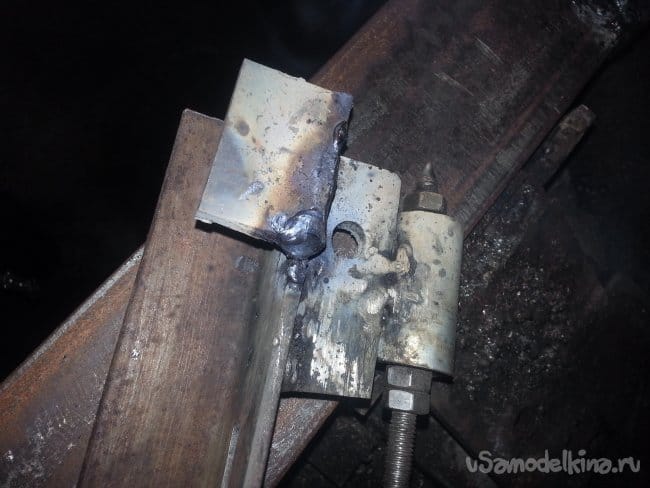

Привариваю кусочек металла на край уголка, чтобы планка по плоскости не гуляла

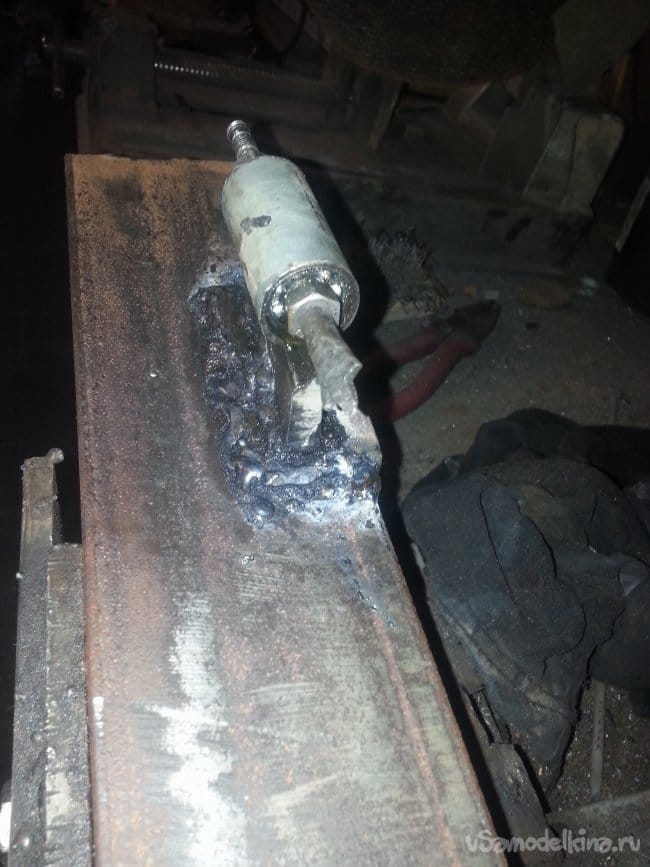

Центрую и привариваю вторую планку к двутавру

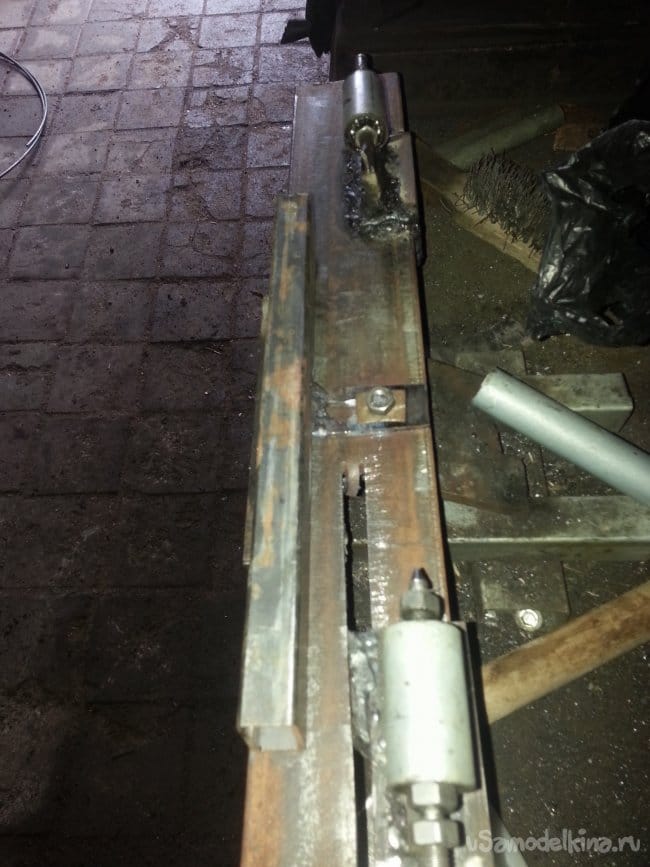

Ну вот, все на своих местах, примеряю заготовку

теперь преступаю к изготовлению упора для резаков. Для этого нужен кусок профиля 40см 25х50мм и кусочек металла

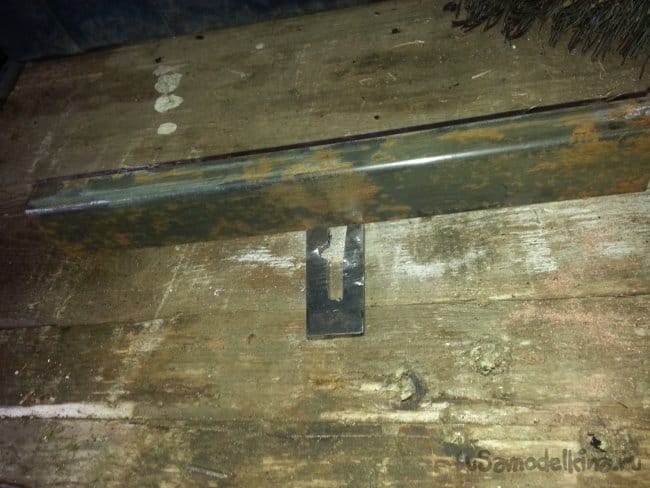

Делаю прорезь на кусочке металла почти до конца, примеряю к профилю и привариваю.

Просверливаю отверстие в двутавре на 4мм, а потом рассверливаю 6мм сверлом. Вставляю болт изнутри двутавра и привариваю, ставлю планку на место

Ну вот и все, разбираю, что разбирается, зачищаю щеткой по металлу и шкурю крупной наждачной бумагой, обезжириваю растворителем весь металл, и в два слоя с разницей два часа крашу все серой грунтовкой, может будет время покрашу в какой-нибудь цвет.

И так вывод: теперь минимальная длина заготовки 10см, а максимальная 40см, теперь регулировка стала функциональней и площадка регулируется даже под продольный градус. Так же стало удобней работать, да и можно не только ручки делать.

Ну вот и на этом все. Как будет время что-нибудь выточу и доложу в этот архив. С таким станком можно точить заготовки до 80мм. Надеюсь что нибудь научусь точить красивое. С материалом проблема, кроме сосны и березы ничего нет. Надо еще как-нибудь резцы выковать, а то в наше время все сделанное красиво выглядет, когда лежит на полке, а как начнешь что-то с ними делать или гнутся, или вообще ломаются, а своё гораздо лучше, ты хотя бы знаешь из чего это сделано, явно для себя из алюминия не будешь делать.

Я раньше много видел красивых вещей выточенных на токарке, и всегда хотел так научится. В школе у нас были два токарных станка, ток у нас учитель был жлоб никогда не давал работать, всегда говорил: вдруг убьет, а меня за тебя как он называл "Поросячий хвостик". Один раз я его уболтал на урок, так он все сам и точил я только в конце шкурил.
