Вальцовка для тормозных трубок своими руками


Привет всем любителям самоделок. В данной статье я расскажу о том, как сделать вальцовку для тормозных трубок своими руками. Данное приспособление будет полезно тем, кто обслуживает свой автомобиль самостоятельно и поможет в ремонте тормозной системы.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где наглядно показан процесс сборки данного приспособления, а также проверка в реальных условиях.



Для того, чтобы сделать вальцовку для тормозных трубок своими руками, понадобится:
* Слесарные тиски
* Углошлифовальная машинка, отрезной и шлифовальный круг
* Металлический уголок размером 100 мм
* Металлическая пластина толщиной 6 мм
* Сверло по металлу диаметром 4,5 мм, 6 мм, 10 мм
* Болт от ступицы автомобиля
* Сварочный аппарат, краги, сварочная маска
* Защитные очки, перчатки, наушники
* Медная трубка диаметром 5 мм
* Токарный станок по металлу, оснастка
* Метчик с резьбой М6 и М12
* Баллончик матовой краски
* Электродрель

Шаг первый.

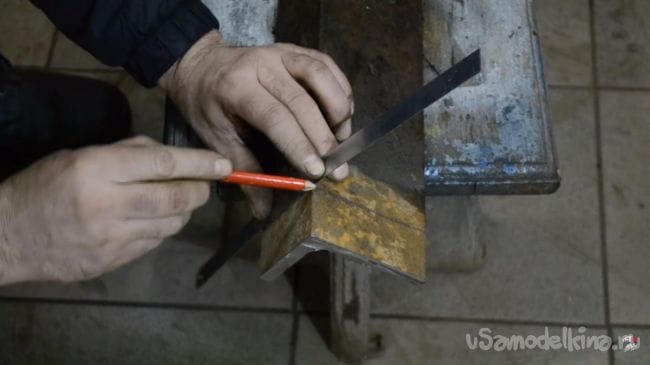

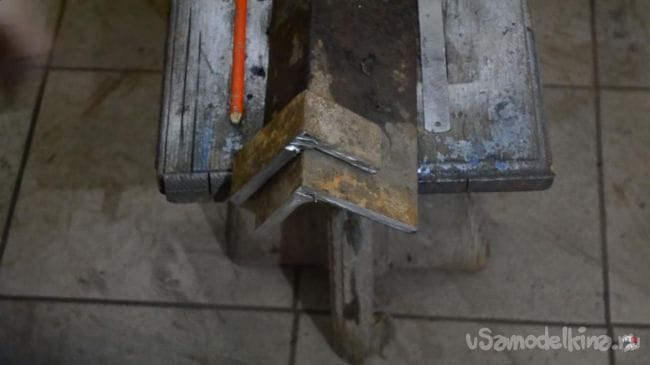

Зажимает металлический уголок размером 100 мм в тисках и при помощи линейки и карандаша делаем разметку, по которой нужно будет отпилить заготовку.

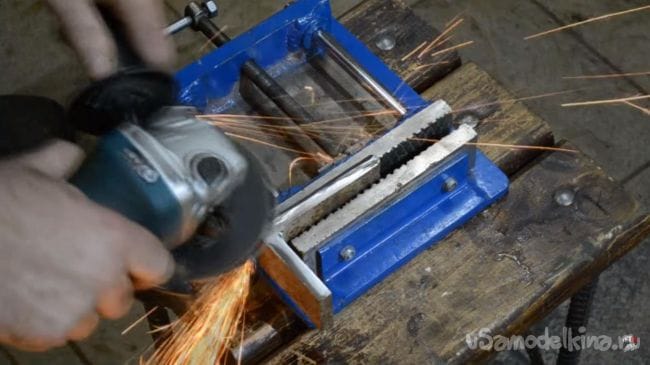

Отмечаем от края уголка около 30 мм и отпиливаем при помощи углошлифовальной машинки с установленным в нее отрезным кругом. При работе с углошлифовальной машинкой соблюдайте меры безопасности, одевайте защитные очки, наушники и перчатки, а также не забывайте, что электроинструмент в любой момент может вырваться из рук, поэтому держать его нужно крепко.

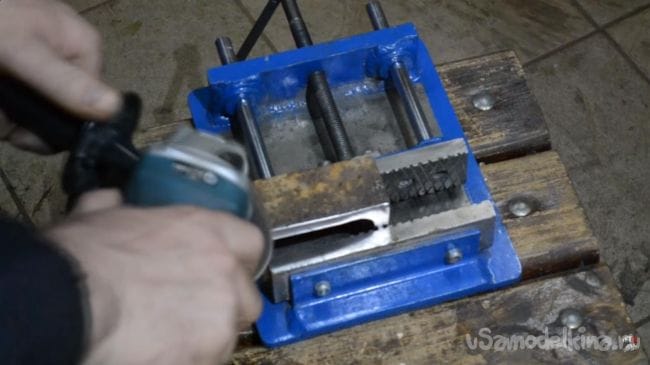

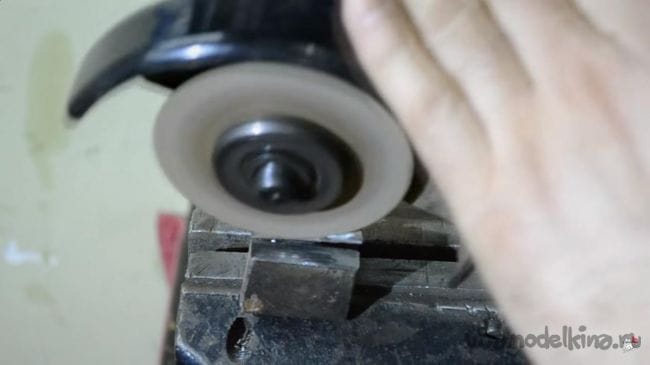

Далее фиксируем уголок в тисках и выравниваем торцы при помощи УШМ с установленным наждачным кругом для шлифовки, также немного скругляем края, чтобы не пораниться при работе с инструментом.

После этого меняем положение заготовки в тисках и также шлифуем, удаляя ржавчину и другие внешние дефекты детали.

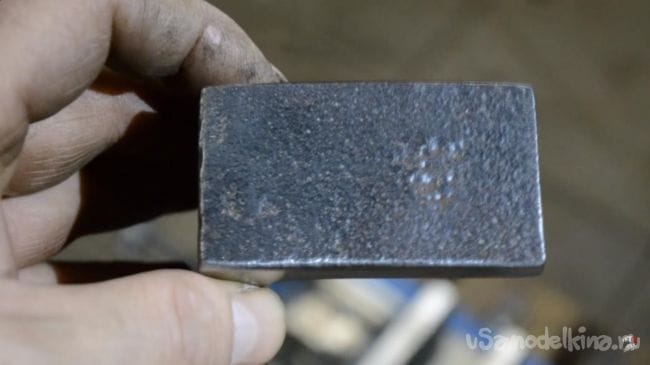

В итоге получается такая поверхность.

Шаг второй.
Устанавливаем деталь на наковальню или тиски и делаем кернение посередине легким ударом молотка по керну.

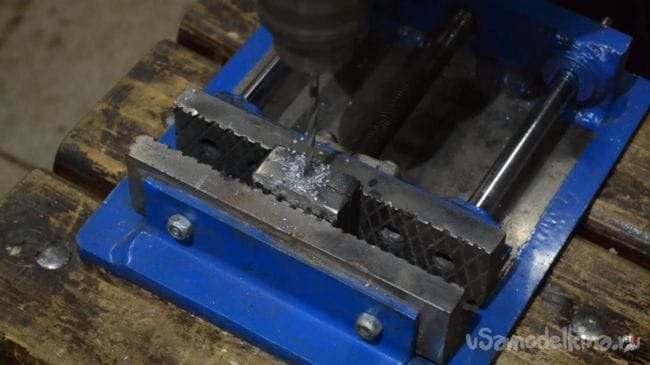

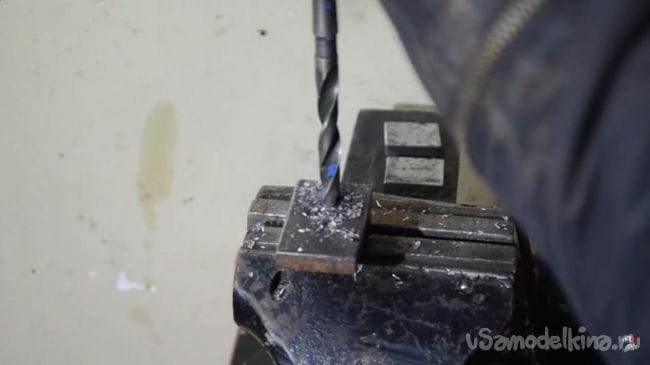

В этом месте капаем немного технического масла и просверливаем отверстие при помощи электродрели, в патроне которой установлено сверло по металлу диаметром 5 мм, после этого меняем сверло на 10 мм.

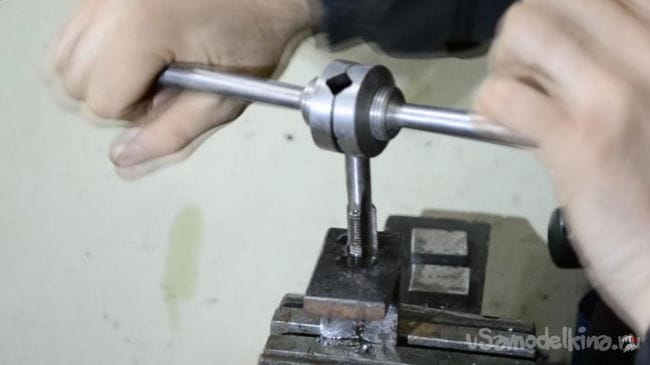

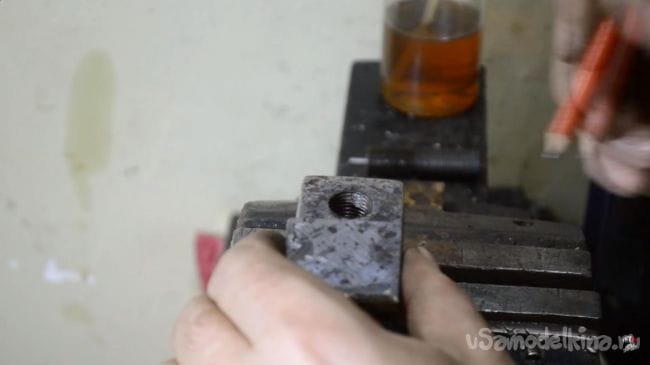

В процессе сверления не забываем добавлять техническое масло, так как это уменьшит степень износа режущей кромки сверла, что продлит срок его службы. В готовом отверстии нарезаем резьбу при помощи метчика, резьба в данном случае подбирается в зависимости от диаметра болта, здесь используется болт М12 от ступицы автомобиля. При нарезке резьбы также важно добавлять смазку.

Шаг третий.
Отмеряем нужный отрезок для крепления трубки и отпиливаем при помощи углошлифовальной машинки часть от уголка.

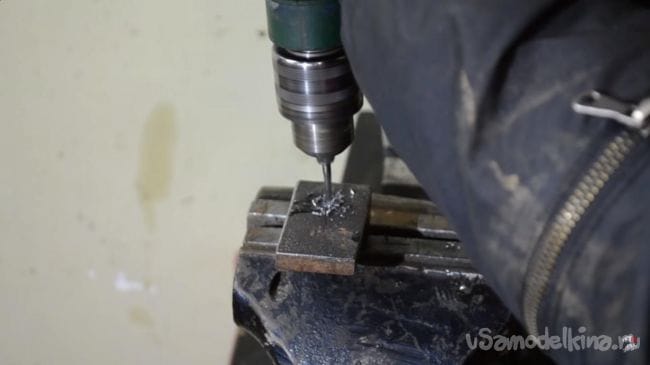

Далее зажимаем две металлических заготовки, которые нужно сделать из листа металла толщиной 6 мм, в них нужно сделать отверстие посередине так, чтобы половина диаметра пришлась на одну заготовку, а остальная-на другую. Сверло в данном случае берем диаметром 4,5 мм, в дальнейшем можно сделать различные пластины с необходимыми пазами под любой диаметр трубок.

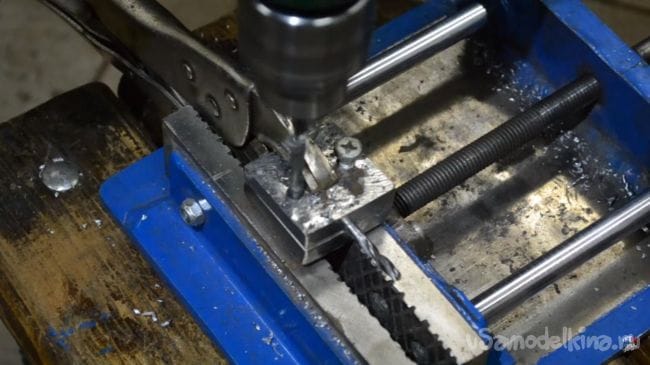

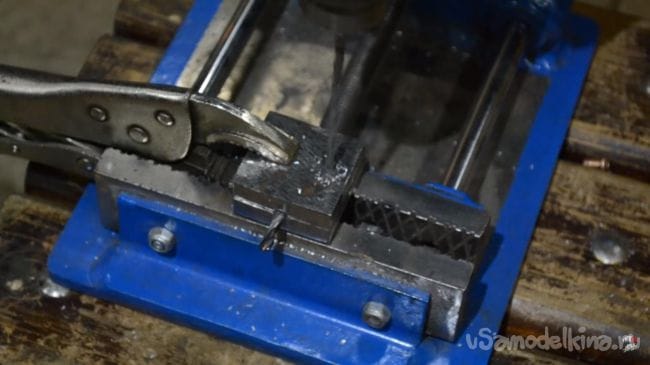

После этого нужно просверлить отверстия в сразу двух заготовках под крепление на уголке, для этого зажимаем их друг с другом при помощи ручных тисков, а уже потом сверлим отверстия, сначала 4,5 мм, а затем 6 мм сверлом по металлу.


Шаг четвертый.

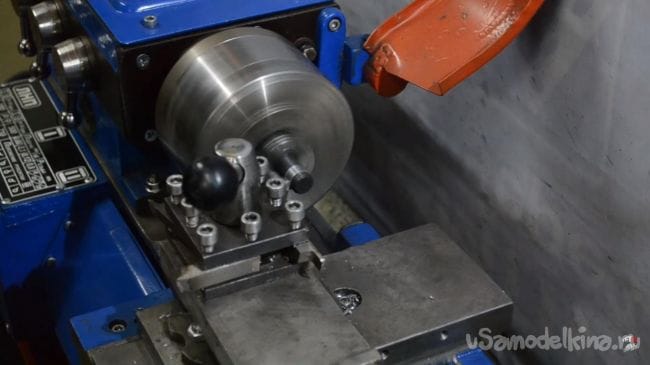

Чтобы можно было вальцевать трубки, нужно сделать обработку ступичного болта. Для этого сначала укорачиваем его при помощи углошлифовальной машинки, а затем зажимаем болт в трехкулачковом патроне токарного станка по металлу и делаем проточку до диаметра 2,5 мм, к слову он равен внутреннему диаметру медной трубки.

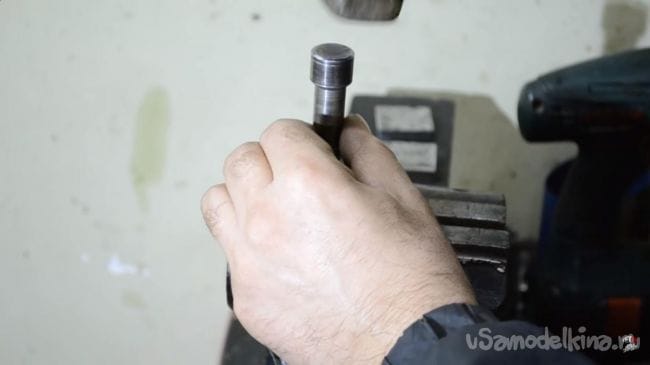

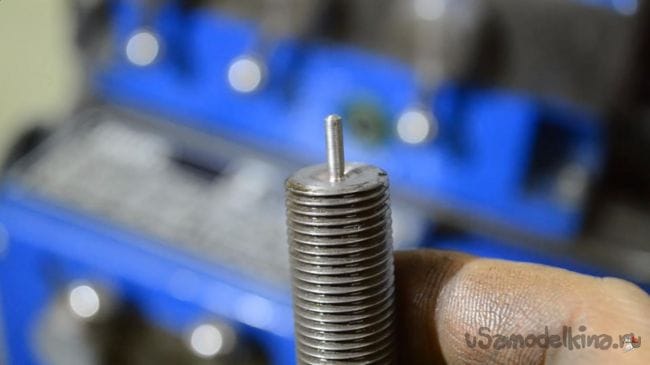

Для вальцевания вытачиваем небольшую выемку под шляпку. В итоге болт должен выглядеть так.

К нему нужно приварить пруток, для этого понадобится сварочный аппарат. При работе со сварочным аппаратом будьте осторожны, а также используйте средства индивидуальной защиты, сварочную маску и краги.
Для того, чтобы трубка в процессе вальцевания не гнулась и вальцевалась равномерно, нужно сделать центровку.

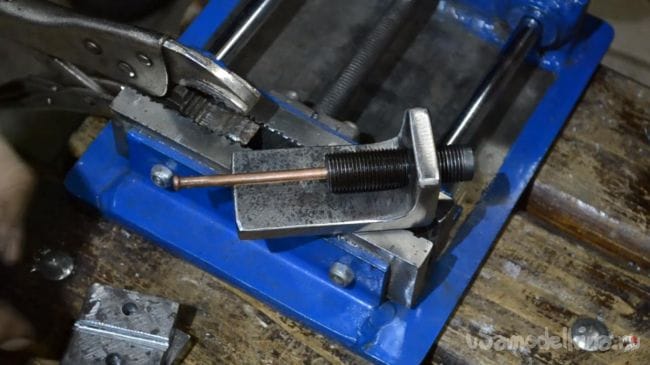

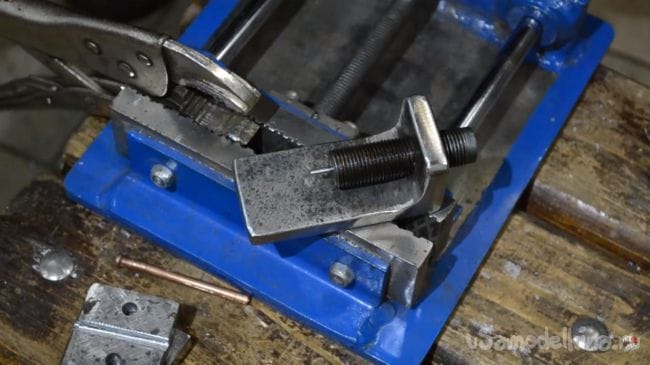

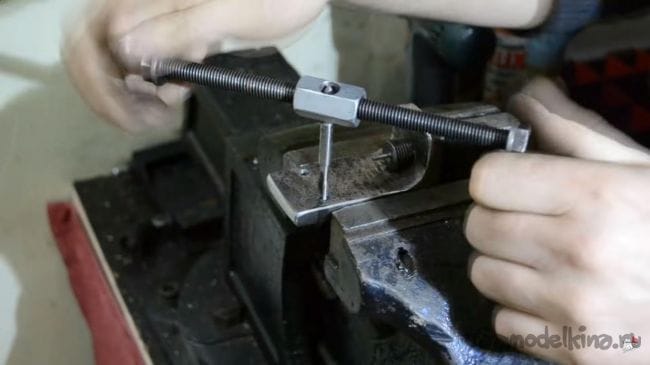

Берем тормозную трубку и одеваем на кончик болта, далее устанавливаем под нее заготовку с пазом под трубку, а затем фиксируем при помощи ручных тисков и начинаем намечать места сверления.



После этого разжимаем ручные тиски и просверливаем отверстия до конца сверлом диаметр которого 5 мм, а затем в этих отверстиях нарезаем резьбу М6 при помощи метчика.

Шаг пятый.

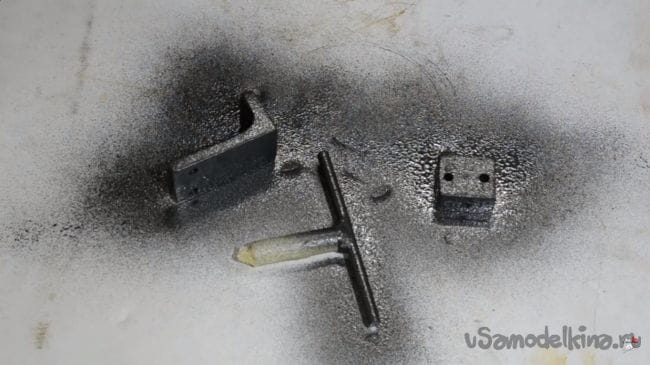

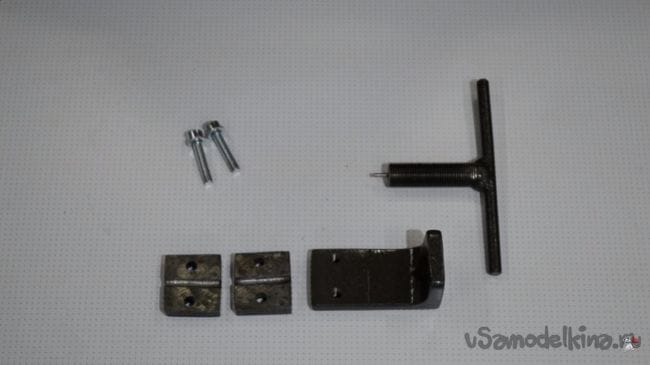

Теперь инструменту осталось придать красивый вид, для этого красим детали баллончиком молотковой краски, заранее защитив резьбу малярным скотчем.

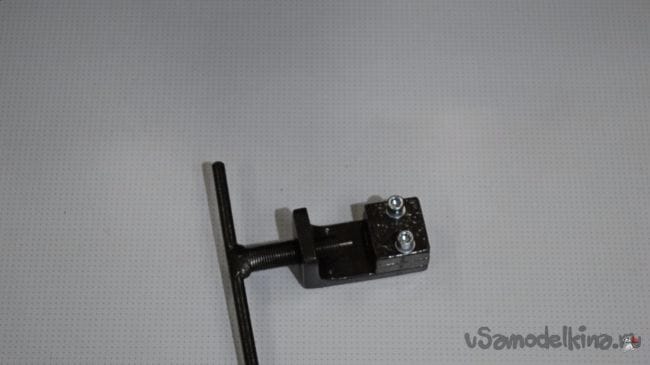

Инструмент полностью готов, а значит пришло время проверить его в действии.

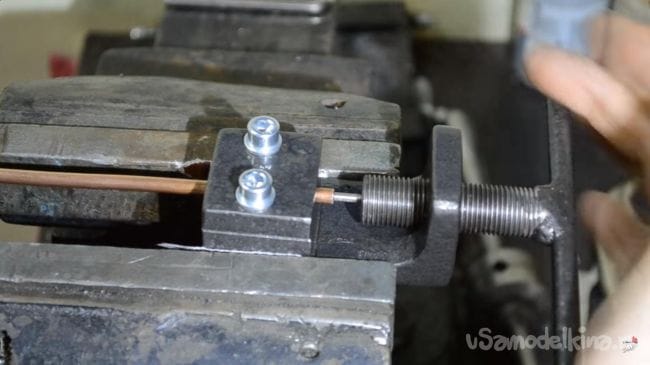

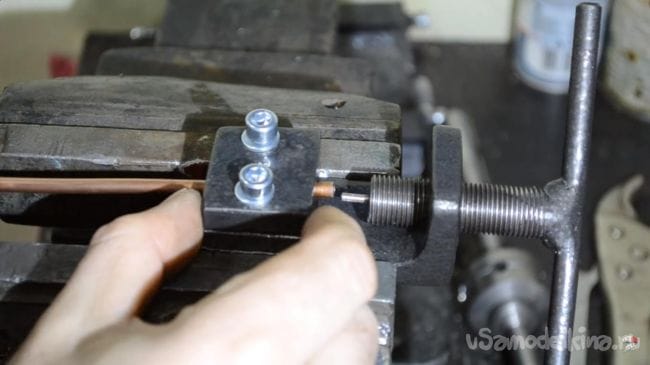

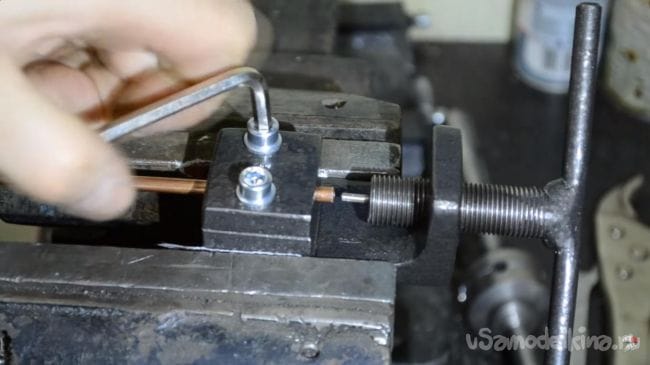

Зажимаем инструмент в тисках, берем медную трубку диаметром 5 мм и просовываем в паз, оставляя примерно 5 мм снаружи, затем затягиваем болты шестигранником.

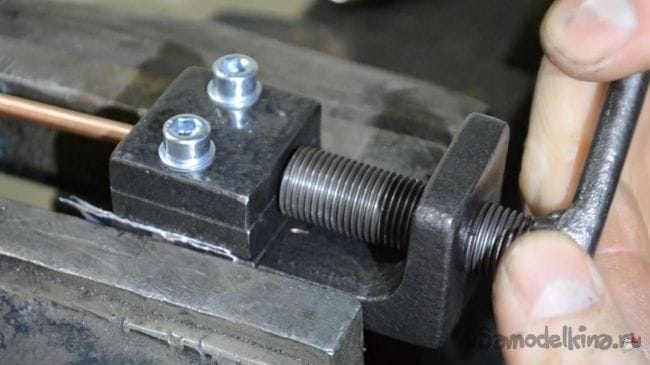

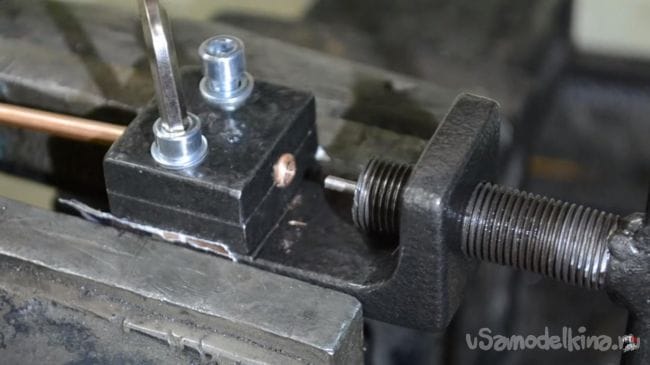

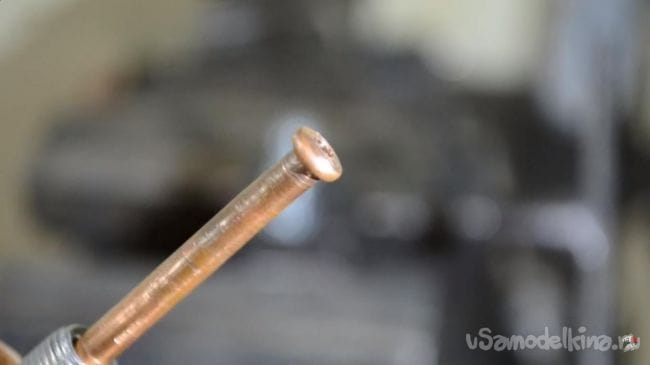

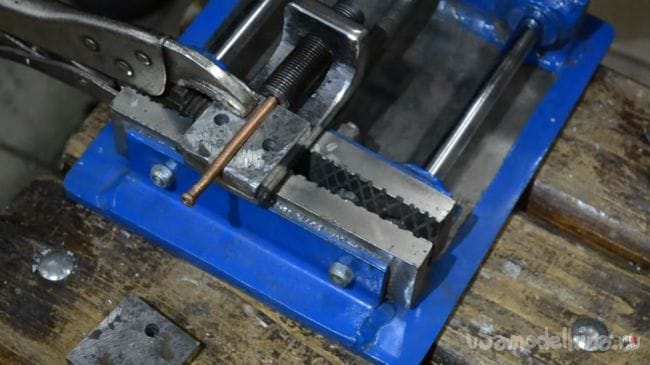

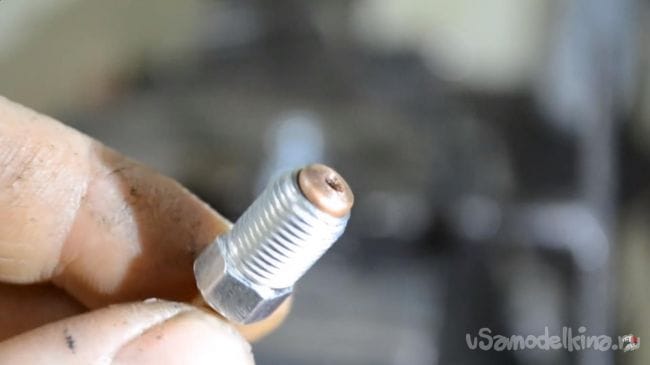

Далее вращаем болт с штырем до упора в крепление трубки, после чего ослабляем натяжение болта и откручиваем обратно, крепежные болты тоже ослабляем и вытаскиваем трубку с развальцованным кругом.



После установки данной трубки тормозная жидкость уже протекать не будет.


На этом у меня все, всем спасибо за внимание и творческих успехов.
