    Стенд для проверки свечей зажигания своими руками


    Привет всем любителям самоделок. В данной статье я расскажу, как сделать стенд для проверки свечей зажигания своими руками. Данный стенд поможет определить состояние свечи, а также посмотреть на ее работу под давлением. Он будет полезен тем, кто самостоятельно обслуживает свой автомобиль, а также занимается небольшими ремонтами.

    Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробным процессом сборки стенда для проверки свечей зажигания, а также его тестирования в реальных условиях.



    Для того, чтобы сделать стенд для проверки свечей зажигания своими руками, понадобится:
    * Автомобильный переносной компрессор, работающий от 12 В
    * Коммутатор с проводкой от автомобиля "Жигули"
    * Катушка зажигания с бронепроводом
    * Два тумблера
    * Компьютерный вентилятор с тремя выводами
    * Переменный резистор
    * Паяльник, флюс, припой
    * Небольшой отрезок шланга
    * Камера высокого давления с резьбой под свечу зажигания
    * Лист металла толщиной 2 мм
    * Сварочный аппарат
    * Баллончик краски
    * Сварочная маска, краги
    * Защитные очки, наушники, перчатки
    * Углошлифовальная машинка, отрезной круг
    * Электродрель

    Шаг первый.
    Главной деталью стенда является камера высокого давления.

    Она была заказана у токаря, но при желании ее можно сделать самому, если есть токарный станок по металлу. Сделана данная камера из круглой металлической болванки, в ней проточено отверстие и вставлено под углом 45 градусов зеркало, нарезана резьба на корпусе и на крышке.

    В крышку установлено оргстекло толщиной порядка 4 мм, для плотного прилегания имеется резиновое кольцо внутри крышки, а также на самом корпусе посажено кольцо, но большего диаметра, что обеспечивает наибольшую герметизацию.

    На самом корпусе просверлено отверстие и нарезана резьба под свечу зажигания, а относительно этому отверстию на 180 градусов приварен спускной клапан, роль которого выполняет ниппель,предназначен он для спуска давления в камере перед выкручиванием свечи.


    Также на самом корпусе находится штуцер для подключения шланга к компрессору, с той же стороны просверлены два отверстия и нарезана резьба под установку на стенд.

    Шаг второй.
    Далее собираем электрическую часть.

    По схеме подключаем детали, после чего проверяем схему в работе, подключив питание 12 вольт.


    При подключении питания начинает крутиться вентилятор и катушка зажигания вырабатывает искру, а при помощи переменного резистора можно изменять частоту биения искры, то есть имитировать обороты двигателя.

    После проверки спаиваем надежно провода при помощи паяльника и припоя, для лучшей пайки используем флюс, далее изолируем оголенные провода.

    Шаг третий.
    Из листа толщиной 2 мм выпиливаем части корпуса углошлифовальной машинкой, особых требований здесь нет, главное чтобы все детали стенда поместились внутри корпуса. При работе с углошлифовальной машинкой будьте аккуратны, одевайте защитные очки, перчатки и наушники. Затем при помощи сварочного аппарата свариваем из листов металла корпус. При работе со сварочным аппаратом не забывайте использовать сварочную маску и краги.

    Далее устанавливаем все детали внутрь корпуса, ко дну прикручиваем катушку зажигания, а к стенке коммутатор, также прикручиваем компрессор.

    Для отвода воздуха в боковой стенке просверливаем отверстия по кругу и устанавливаем вентилятор.

    Для регулирования частоты оборотов на верхнюю крышку прикручиваем переменный резистор в заранее просверленные отверстия, а также два тумблера, один под включение компрессора, другой под включение катушки зажигания и вентилятора. Камеру высокого давления прикручиваем также на верхнюю крышку при помощи двух болтов, к ее штуцеру подсоединяем шланг от компрессора. Из корпуса выводим провода для подключения питания и бронепровод с насвечником.

    Шаг четвертый.
    Завершающим этапом является покраска готового стенда при помощи баллончика с краской.

    После высыхания можно переходить к тестированию свечей зажигания.
    Сначала вручную вкручиваем свечу в камеру высокого давления, далее хорошенько затягиваем ее при помощи гаечного ключа.

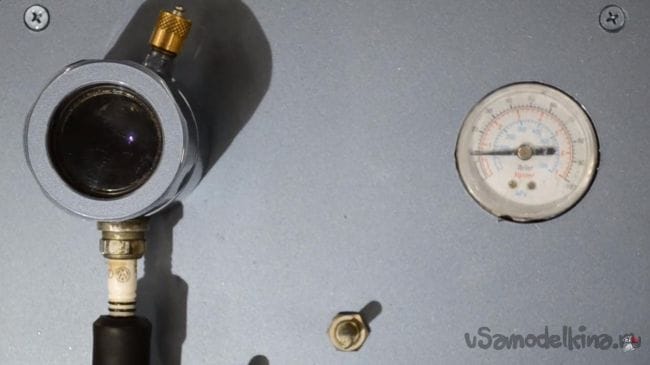

    Включаем тумблер, отвечающий за катушку зажигания и вентилятора, в окошке видно, как пробивает искра, если пробоев по корпусу нет, повышаем давление в камере.

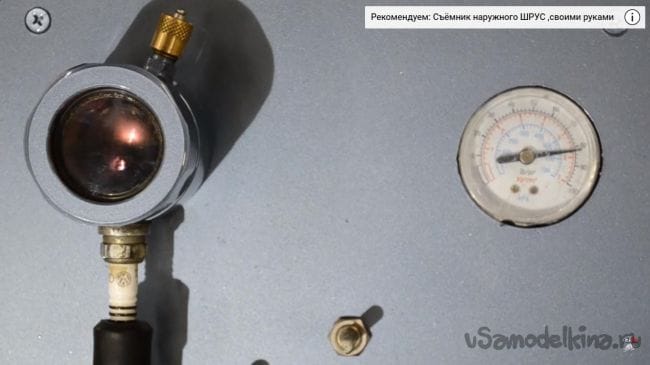

    Включаем тумблер запуска компрессора и видим, что искра увеличилась, примерно в таких условиях работает свеча в двигателе.

    Если есть пробой искры по корпусу, то свечу можно считать негодной.
    На этом у меня все, всем спасибо за внимание и творческих успехов.
