» » Мини катушка Тесла своими руками

Мини катушка Тесла своими руками

Мини катушка Тесла


Устройство, изобретённое Николой Теслой и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты.


Итак, что же нам понадобится:
- конденсатор 0.1мф 400В
- резистор на 2.2 кОм 150 Ом;

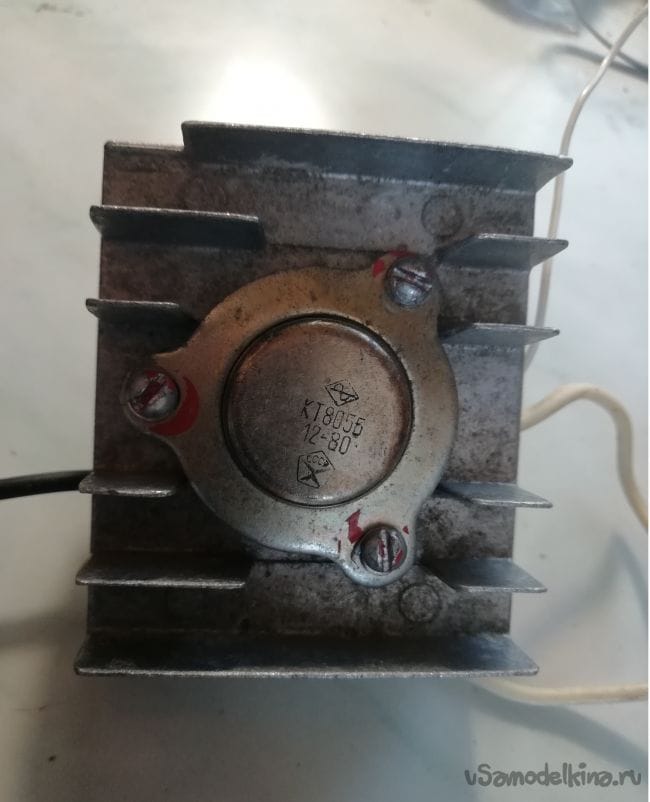

- транзистор КТ805
- трубка длиной 10см и диаметром 3 см;
- источник питания на 12В
- медная проволока с сечением 0.3 мм
- провод диаметром 2..5 мм;
- клеевой пистолет;
- кусок фанеры;
- паяльник;
- провода

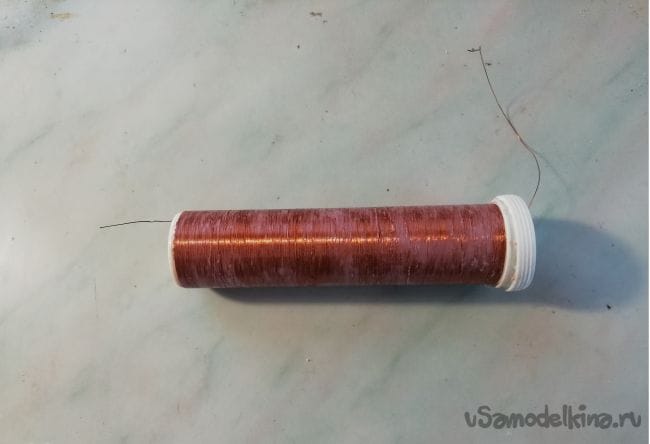

Наматываем медную проволоку на трубку немного отступив от краев зафиксировать провод можно скотчем наматываем 1000 витков после этого можно промазать катушку лаком.

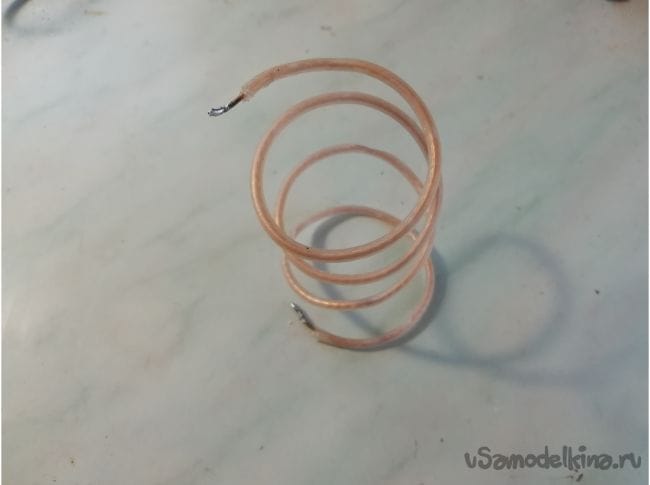

Вторичную обмотку мотаем проводом 2-5 мм 3-5 витков обмотка не должна касаться первичной обмотки.

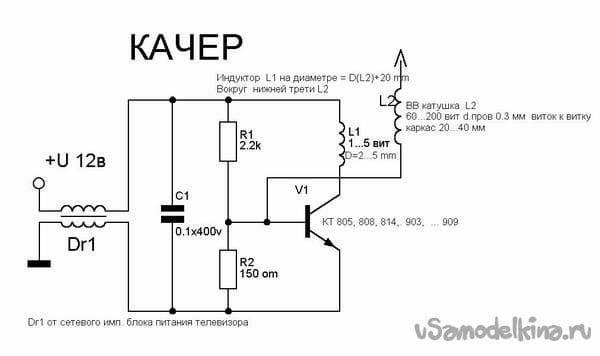

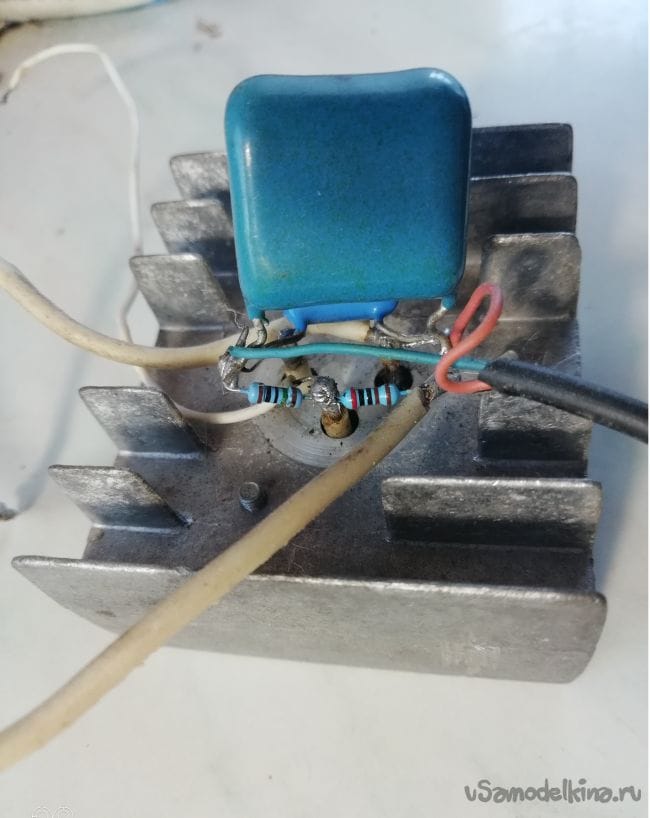

Собираем схему из 4 компонентов транзистор КТ805 и двух резисторов на 2.2Ком и 150 Ом конденсатор 0.1мф 400В

Мини катушка Тесла своими руками

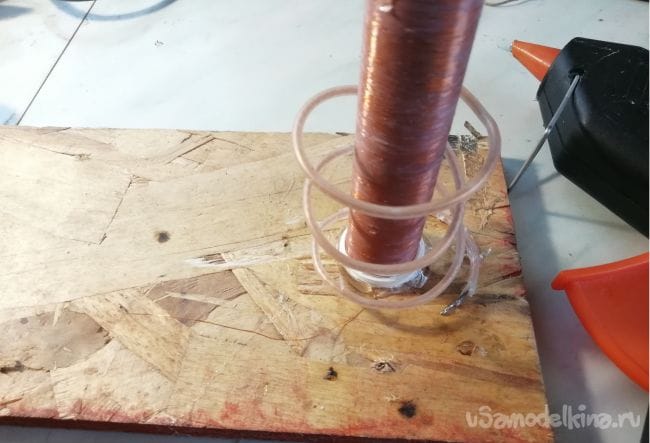

Теперь приклеиваем катушку к фанере вместе с вторичной обмоткой и транзистором и припаиваем к обмоткам как показано на схеме.

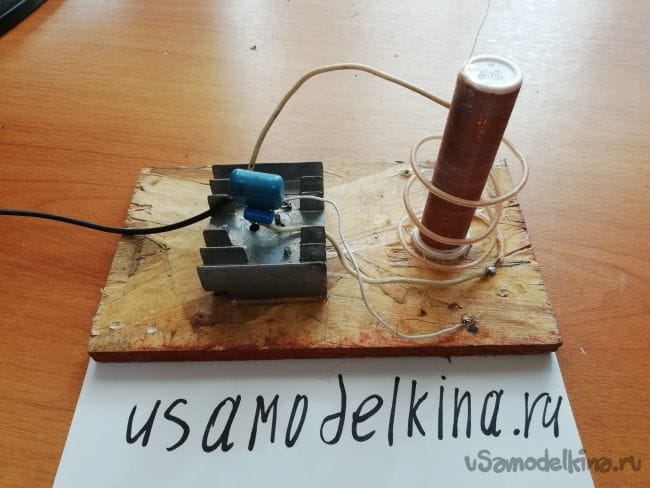

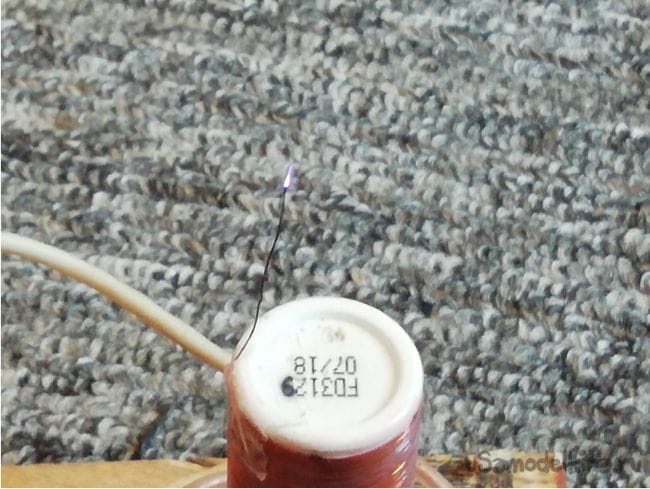

Мини катушка Тесла готова подключаем к ней 12В должна появится электрическая дуга в пол сантиметра.
