Powerbank в корпусе фотобарабана лазерного принтера

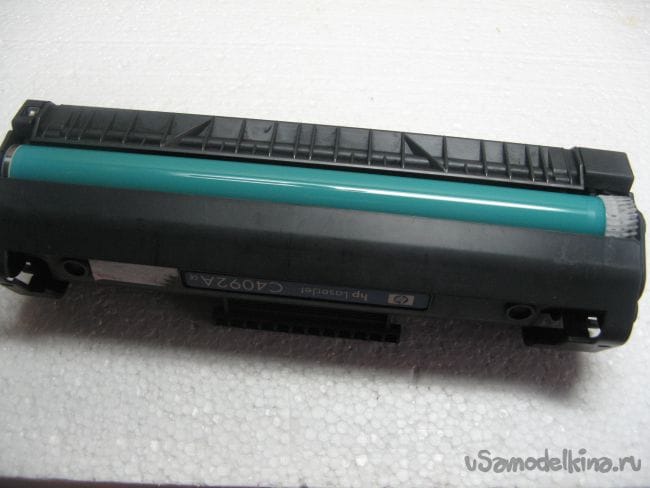

Приходится часто подзаряжать телефон в "полевых" условиях. На рынке большое разнообразие портативных аккумуляторов. Портативные аккумуляторы, они же Powerbank, продаются любого размера и формы. Я же решил собрать Powerbank самостоятельно. Корпус выбрал очень необычный, как по мне. Валялся у меня старый картридж от лазерного принтера. Что-то в нем не работает, а ремонтировать нет смысла.



Для самоделки нам понадобится:
- картридж от лазерного принтера;
- повышающий модуль с USB;
- контроллер заряда для Li-ion;
- аккумуляторы формата 18650;
- микро выключатель;
- листовой пластик;
- инструменты.

О комплектующих.

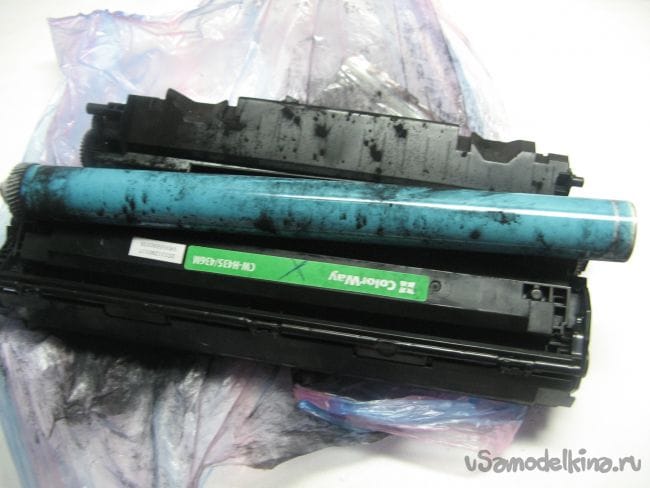

Из картриджа нам понадобится только фотобарабан. Остальное выкидываем. Разбирать нужно аккуратно, иначе все будет в тонере.

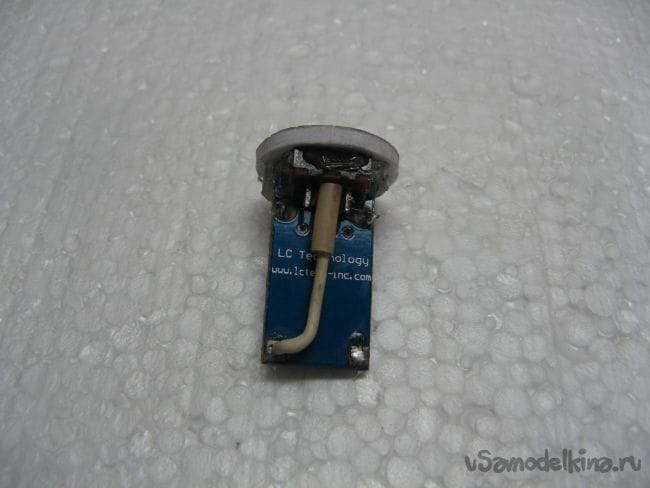

Повышающий модуль готовый с USB. Есть повышающие модули и без разъема, тогда нужен будет еще и разъем.

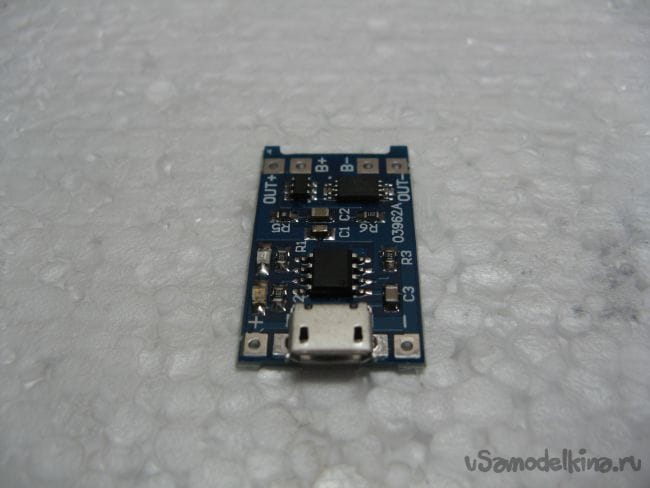

Заряжать аккумуляторы буду платой контроллера заряда с защитой. Если нет такого можно применить плату без защиты. В последнем варианте можно взять плату защиты из аккумулятора мобильного телефона.

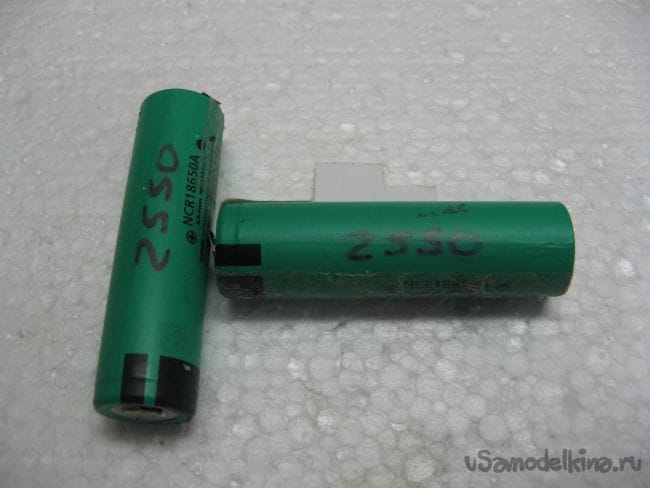

Аккумуляторы Li-ion формата 18650. Отлично помещаются в наш корпус. У меня влезло 2 штуки. Можно и попробовать 3 штуки, но тогда нужны другие модули.

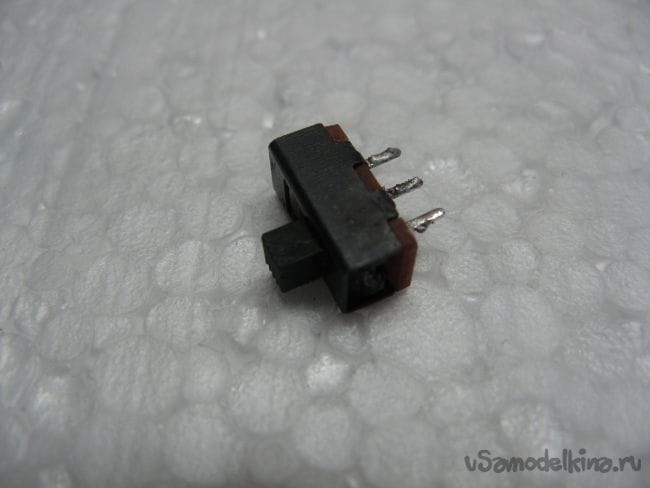

Выключать питание повышающего модуля буду микро тумблером. Снял его с детской игрушки.



Сборка.

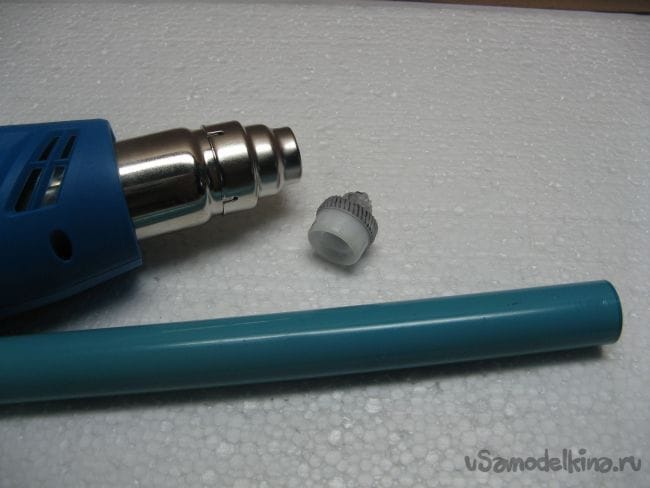

Фотобарабан очищен и у него нужно убрать направляющие. Это очень легко сделать с помощью термофена. Прогреваем металл и плоскогубцами снимаем направляющие.

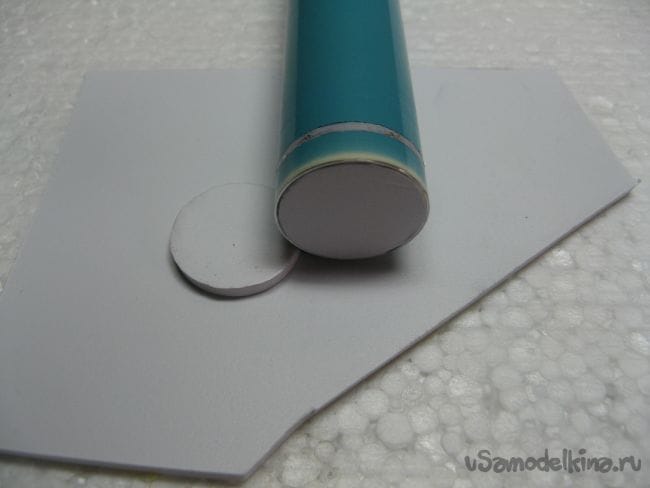

Из листового пластика нужно сделать две заглушки. У меня ПВХ пластик, очень понравился в работе.

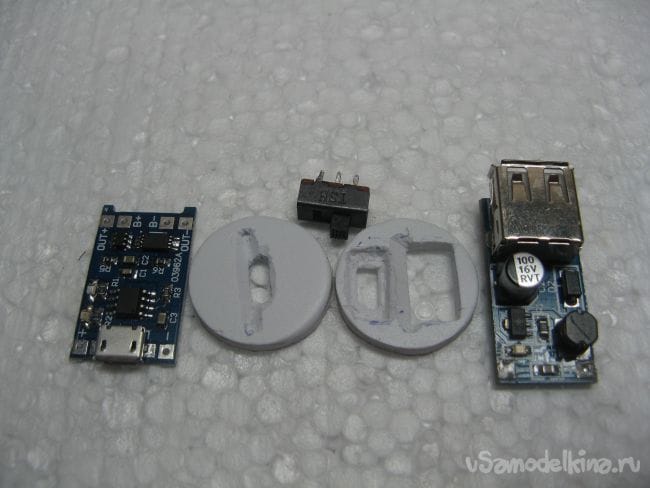

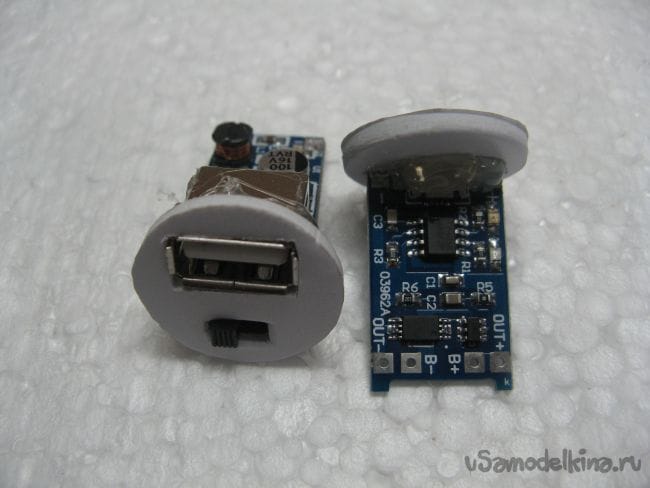

В заглушках вырезаем окна под разъемы. На заглушке с повышающим модулем еще и под выключатель. Так же сделал небольшие углубления, так наши разъемы и движок выключателя будут ближе к наружной поверхности.



Модули и выключатель закрепляю на термо клей.

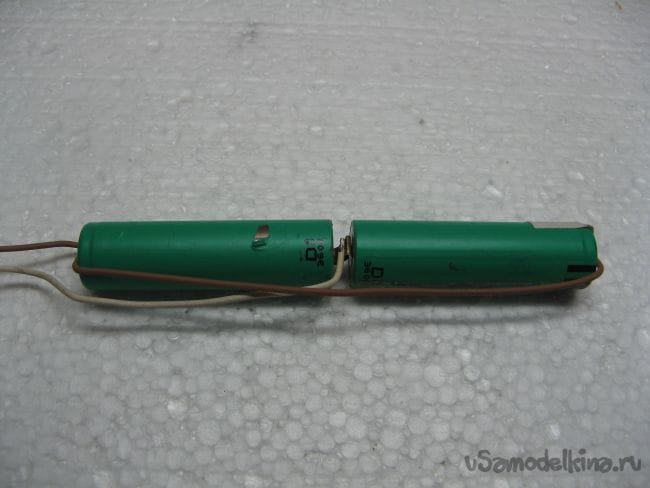

Аккумуляторы нужно спаять параллельно. В одну сторону вывести провода, плюсовой и минусовой.

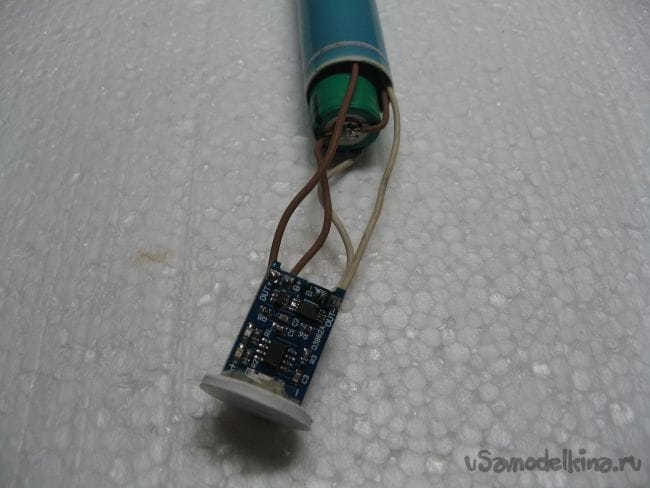

Провода от аккумуляторов припаиваем к плате контроллера заряда. С контроллера провода проводим насквозь корпуса. Для уплотнения установил отрезки винной пробки(на фото не попали). Пробкой уплотняю с обеих сторон аккумуляторы.



Плюсовой провод от контроллера заряда паяем на выключатель. Второй контакт с выключателя паяем на повышающий модуль. Минус идет напрямую от контроллера к повышающему модулю.



Панели-заглушки плотно устанавливаем в корпус. Так выглядит Powerbank со стороны зарядки.

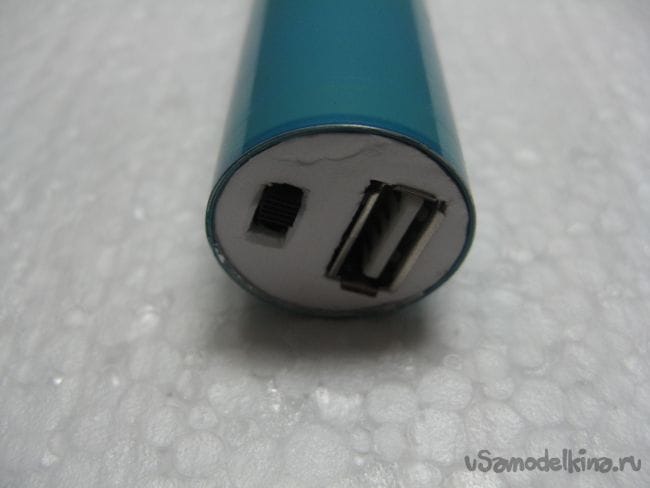

Так выглядит со стороны разъема для подключения наших гаджетов.



Для моего Asus фона, данный внешний аккумулятор, очень пригождается.
Вообще, данный корпус, считаю очень хорошим и достаточно крепким.

Видео по сборке прилагается.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Это устройство продлит жизнь бытовых приборов

Мини катушка Тесла своими руками

9.2
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
9
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
8.8
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 9.0 из 10 (голосов: 5 / История оценок)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
27 комментариев
  1. LeoBrynn
    прикольно. я сам чуть на это видео статью не написал
    Плюнув в чужую душу, следите за ветром… Прагматик.
    1. popvovka Автор
      Ну я же аааавтор)
  2. Хатуль Мадан
    Аккумуляторы нужно спаять параллельно
    Не лучший вариант для Li-ион аккумуляторов, заряжать их нужно раздельно.
    1. popvovka Автор
      Кто Вам такое сказал?
      Контроллер стравляется и с 3 аккумуляторами, разве что зарядка дольше.
      А так. Аккумуляторы повербанка стоят не по одному. В ноутах стоят 2-3 элемента.
      1. Хатуль Мадан
        Сори, попутал с последовательным соединением.
        1. popvovka Автор
          Да ничего, бывает)
      2. Korolev
        В ноутах стоят 2-3 элемента

        Там они подбираются по характеристикам, во всяком случае должны.
        1. popvovka Автор
          Они там то одинаковые, но время их не щадит. Электроника отслеживает наряжение на ячейке(ках).
          Вообще ноуты это очень большая тема.
          Данный контролер нормально работает и с 4-я, проверял. Заряжается правда долго.
          Тут я делал, но сломался корпус. Повышайку взял этого проекта.
          https://usamodelkina.ru/9533-power-bank-svoimi-rukami.html
        2. Korolev
          Данный контролер нормально работает и с 4-я, проверял

          Если в процессе эксплуатации параллельно соединённых банок будет изменяться ёмкость (и внутреннее сопротивление) некоторых из них (а это обязательно произойдёт), то изменятся (перераспределятся) и зарядные токи банок. А в простое заряженные банки будут разряжаться на потерявшие ёмкость элементы.
  3. pogranec
    Раз собрались все спецы аккумуляторные спрошу. Можно ли заряжать гелиевые АКБ обычной зарядкой? На скутере такой стоит, надо б зарядить, но инфа противоречивая. Одни говорят можно, другие нет.
    1. Хатуль Мадан
      Заряжайте как обычный, только ускоренной зарядкой не пользуйтесь.Там просто электролит в виде геля, а химические реакции точно такие же. Ну и присадок в активной массе там куча, рабоатют как катализатор. Это мне знакомый торговец аккумуляторами объяснял.
    2. Korolev
      Можно ли заряжать гелиевые АКБ обычной зарядкой?

      Если в скутере встроена BMS и заряжать через неё, то можно, хватило бы напруги и мощи, а если вынуть АКБ и заряжать отдельно, то это особая тема.
    3. popvovka Автор
      Для скутера можно. Они стартовые как и на авто.
      Не заряжайте большим током, 1/10 от емкости.
      Главное чтоб у Вас не стоял GEL для солнечных систем, бывает и такое ставят.
      1. Новий Стандарт
        popvovka
        Подождите ка, если он АКБ- гелевый то уже не стартовый, так как гелевые АКБ дают малый стартовый ток, зато менее подвержены изменению напряжения (более плавно отдают мощность) в солнечных системах стоят гелевые, еще они дольше служат чем стартовые, и дороже их
        Понял квантовую механику - гений
        1. popvovka Автор
          У Вас на фото АГМ, а не гель!
          У меня АГМ на авто стоит, гель там не нужен. Да и цена будет не слабая. Гелевый для старта будет стоить на 20Ач, как стартовый на 55Ач(те что для авто).
          Стартовые не выдержат глубокого разряда, даже гелевые стартовые.
          Простыми словами.
          Есть гель для стартовых, есть для солнечных(глубокий разряд).
    4. Новий Стандарт
      pogranec
      Все зависит какое напряжение и ток дает зарядка, желательно постоянный не пульсируючий. На самом акумуляторе написано режимы зарядки:
      В буферном режиме (АКБ редко используется) - 13,7 - 13,9 в;
      В циклическом режиме (АКБ часто используется)- 14,6-14,8 в;
      Ток зарядки не више 10 % емкости
      Понял квантовую механику - гений
      1. popvovka Автор
        А при чем тут пульсирующая зарядка или постоянная? К табличке аккумулятора это никак не относится.
        Как раз в буфере и стоят авто аккумуляторы и гелевые стартовые.
        В цикле используются гелевые для панелей. они выдерживают неплохо глубокий разряд.
  4. Иван_Похмельев
    Цитата: pogranec
    Можно ли заряжать гелиевые АКБ обычной зарядкой?
    Наверно, гелевые?
    И что понимается под "обычной зарядкой"? Вопрос поставлен неконкретно, каждый может его понять по-своему.
    1. pogranec
      Наверно, гелевые?
      -издержки профессии-))) Написал гелевые, но зараза редактор подчеркивает красным цветом, А гелиевые не подчеркивает-)))
      Зарядку я имею ввиду автомобильную.
  5. Korolev
    Прошу прощения за мой дурацкий ответ на вопрос:
    Можно ли заряжать гелиевые АКБ обычной зарядкой?
    ! Не понял что вопрос о гелевых, а не о Li-ion!
  6. popvovka Автор
    Korolev,
    Это будет ой не скоро, а для дома в самый раз.
  7. pogranec

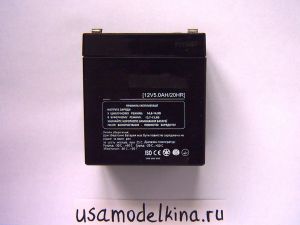

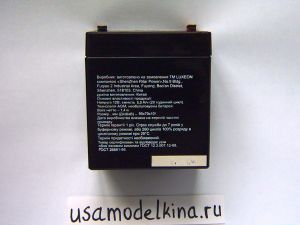

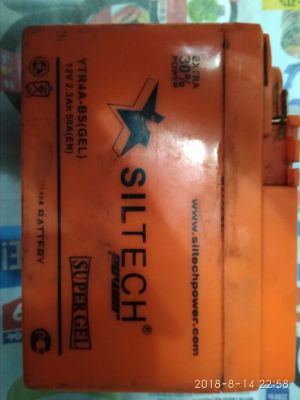

    Вот фото АКБ. Написано GEL/
