Фм передатчик на КП307 и BFG135A

Данный генератор собирался для построения собственной фм станции в деревне где вообще ничего не ловило.

Собран он по схеме приведённой ниже

Для изготовления нам потребуется:
Печатная плата
Паяльник,канифоль,олово


Конденцаторы:
1500 пф 4шт
100 нф 3шт
15 пф 2 шт
3,3 пф 2 шт
5-25 пф (подстроечный)
Маркировка конденцаторов

Резисторы:
470 Ом 2 шт
100 Ом
56 Ом
35 Ом

15 кОм
22 кОм
2,2 кОм
1 кОм

Транзисторы:

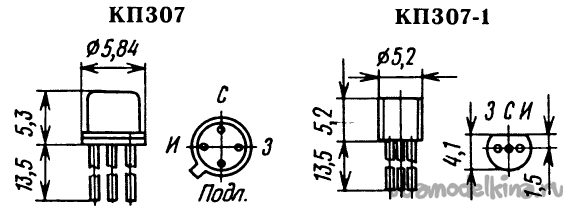

КП 307 2шт

BFG 135

Варикап КВ 109

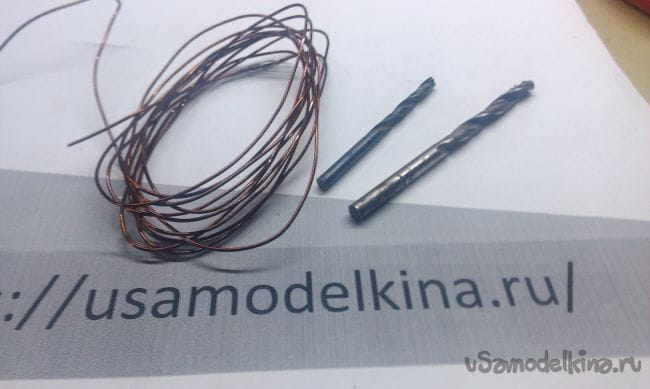

Провод в лаковой изоляции 50 см
Свёрла 3 мм,5мм

Стабилизатор L7809

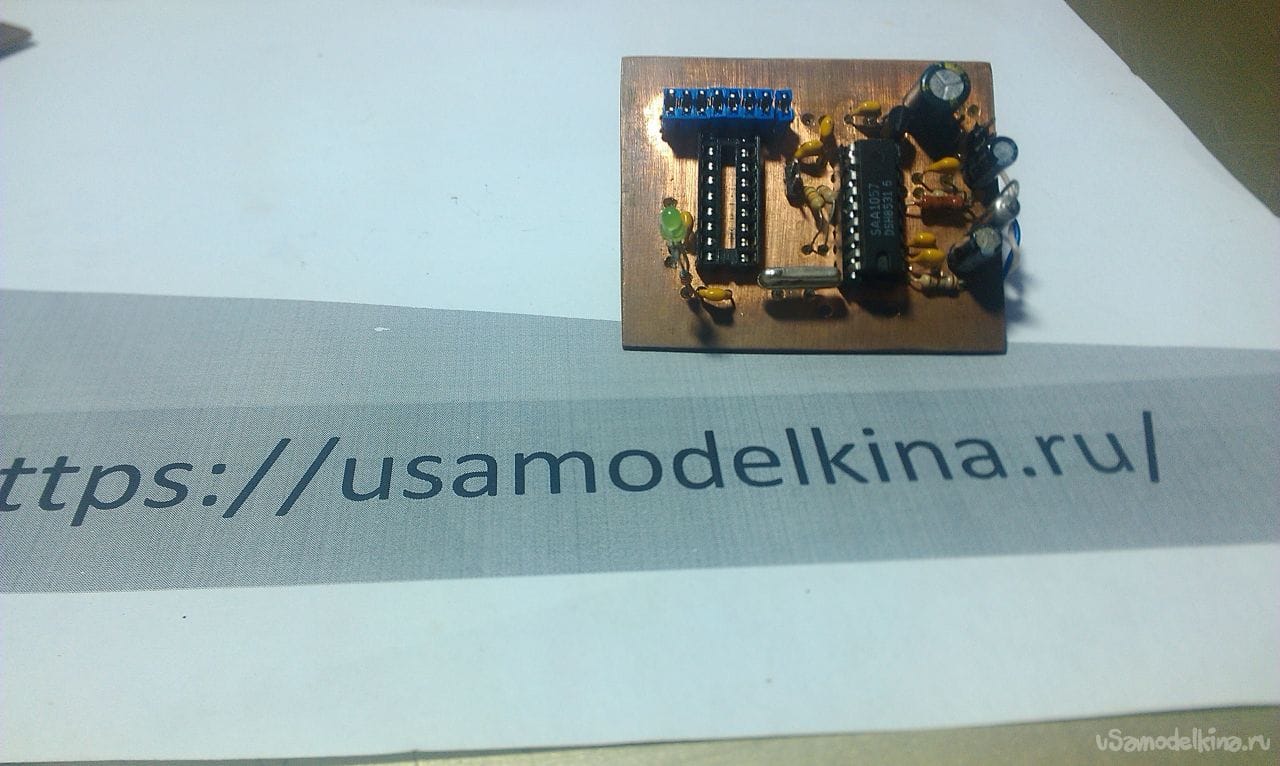

Для стабильности частоты я использовал самый простой в сборке Синтезатор частоты.

И так , что он из себя представляет:
Электропитание: 8-15 V стабильное, ток - 40 mA
диапазон Частот: 82,5-108 MHz
частота шага: 100 кГц
ВЧ вход, диапазон подаваемых напряжений: 10-500 mV
Входное сопротивление ВЧ входа: 135 Ом

Нам потребуется:
Конденсаторы:
C1, C12 - 2,2 нФ (керамика)
C2, C9 - 10 нФ (ceramic)
C3 - 47 мкФ (Электролит)
C4 - 10 мкФ (танталовый)
C5 - 0,47 мкФ (Электролит)
C6, C11 - 100 нФ (керамика)
C7 - 1 нФ (керамика)
C8 - 220 мкФ (Электролит)
C10 - 22 пФ (керамика)



Резисторы:
R1 – 1к
R2 - 4k7
R3, R4, R5, R7 - 10k
R6 - 1k (не на плате)
R8 - 47k (не на плате)

Микросхемы и другое:
IC1 - SAA1057
IC2 - PIC16F84 (запрограммированный) + панелька
IC3 - 78L05 (КРЕН5А)
X1 - 4 MHz кварцевый резонатор
D1 - Светодиод
Tl1 - кнопка
DIP - переключатели
Плата+Прошивка+Инструкция

Инструкции:
Кнопка Tl1 сбрасывает микроконтроллер. Нажимайте её после установки новой частоты. Контроллер сбрасывается после включения питания, поэтому вам можно не нажимать на эту кнопку.
Светодиод D1 инициирует захват частоты и синхронную работу (Через секунду после сброса). Можно не использовать его, при этом не нужен и R6.
Резистор R8 определяет минимальное напряжение (около 2 V) на выходе PLL. Используйте этот резистор если передатчик плохо работает при приближении к этому напряжению (Обычно сразу после включения). Установите его возле R3.

Вывод PLL не должен быть загружен непосредственно большими ёмкостями (Приблизительно 0,3 мкФ). Цикл синхронизации может быть непостоянен (Обычно применяется в некоторых неизвестных передатчиках.
На принципиальной схеме в начальном варианте номинал резистора R1 180 Ом, при этом получается узкополосная частотная модуляция, а нам нужна широкополосная, поэтому номинал этого резистора должен быть 1к.
Синтезатор подключатся к передатчику к одноименным токам на его плате. Выводы 1- 1 и 2-2 можно соединить обычными монтажными проводам, а выводы 3-3 и 4-4 лучше соединить отрезком тонкого коаксиального кабеля.
Электролитический конденсатор С5 емкостью 0,47мкФ можно найти на платах китайских приемников, но я заменил его на электролит емкостью 1мкФ.
Танталовые конденсаторы в больших количествах встречаются на платах старых советских телевизоров и магнитофонов, но можно поставить и обычный электролит.
Светодиод синтезатора НЕ инициирует захват частоты, а просто горит. Так что при настройке надо пользоваться контрольным приемником.

И так после того как всё настроили,надо позаботится о том что бы гармоники передатчика не выходили за диапазон 108 МГц.
Для этого собираем простой в сборке фильтр по схеме приведённой ниже.

Катушки:
50 Ом....

Однослойная катушка с шагом
Индуктивность катушки: 0.090 мкГн
Диаметр каркаса : 8 мм.
Диаметр провода : 1 мм.
Шаг между витками : 1 мм.
Число витков: 3
Конденсаторы:
54 пф 2 шт
27 пф 2 шт


75 Ом.....

Однослойная катушка с шагом
Индуктивность катушки: 0.135 мкГн
Диаметр каркаса: 8 мм.
Диаметр провода: 1 мм.
Шаг между витками: 1 мм.
Число витков: 4
Конденсаторы:
18 пф 2 шт
33 пф 2 шт
В итоге получаем

Весь процесс сборки можно посмотреть в видео


Плата Фильтра
Источник вдохновения
