    Радиомикрофон на 2-х транзисторах своими руками


    Потребовалось изготовить радио микрофон для записи голоса ,для озвучки видеозаписи на небольшом расстоянии.

    Выбор пал на схему стандартной "емкостной трехточки".
    Потратив немного времени на поиск схемы,был найден довольно неплохой и стабильный вариант.
    Радиомикрофон на 2-х транзисторах своими руками

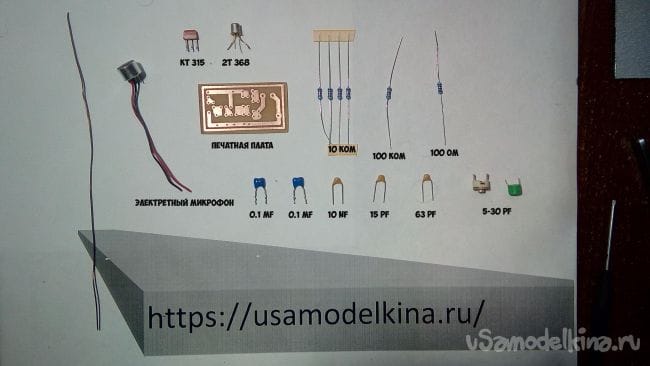

    Для воплощения схемы в жизнь мне потребовалось:


    1) Транзисторы кт 315 , кт 368
    2) Резисторы 100 кОм,10 кОм (4 шт),100 ом
    3)Конденсаторы 0,1 mf (2 шт), 10 nf,15 pf,63pf, 5-30 pf (Подстроечный)
    4)Катушка содержит 6 витков провода 0,6-0,8 на оправе 4,5-5 мм
    5)Электре́тный микрофо́н
    6)Текстолит, наждачная бумага, медный купорос, соль.

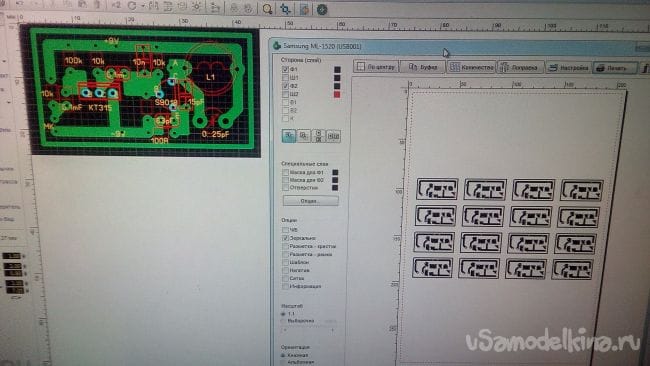

    Скачиваем архив с печатной платой, открываем в программе SprintLayout и распечатываем.

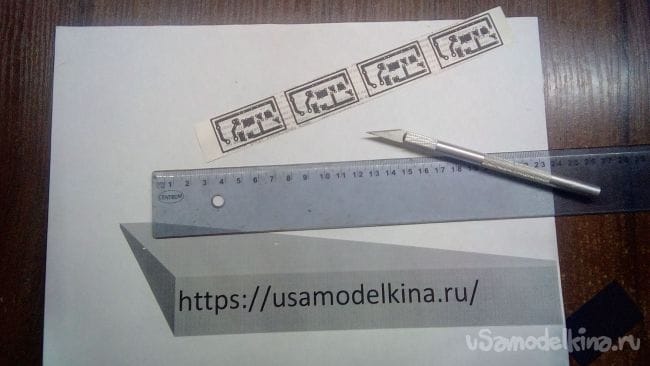

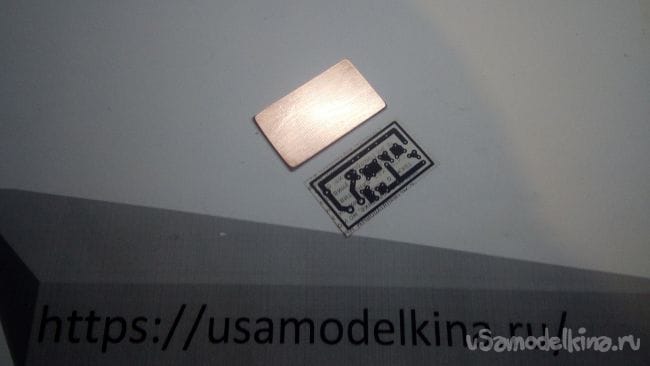

    Подготавливаем шаблон к дальнейшим шаманством...........

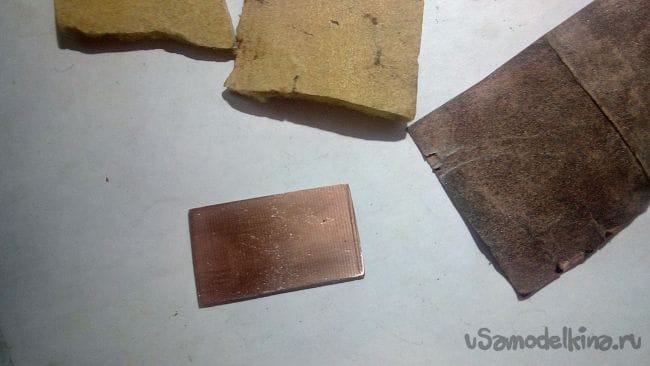

    После того как подготовили шаблон,займёмся подготовкой текстолита, для получения качественной печатной платы
    сначала моем,потом шкурим,и опять моем.


    В итоге получаем данный результат

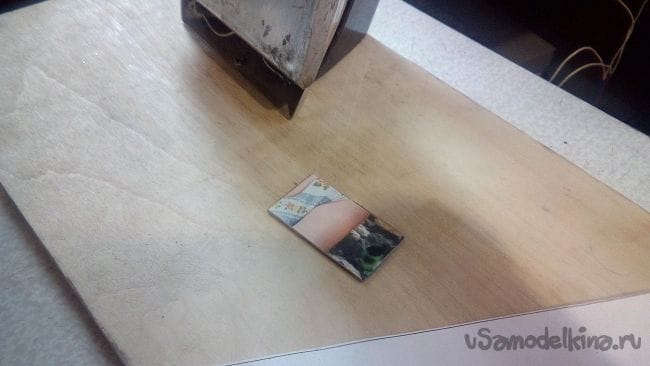

    Теперь пришло дело к переносу рисунка на текстолит,для чего нам понадобится утюг и ровная (желательно деревянная поверхность, гладить я рекомендую от 15 до 45 с. при этом хорошо прижимая и прогревая всю плату.

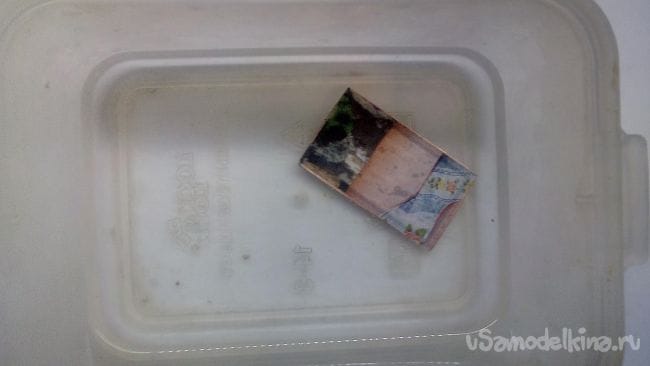

    Далее даём плате остыть и только после этого на 2-5 минут окунаем в ёмкость с водой для размягчения бумажного шаблона.

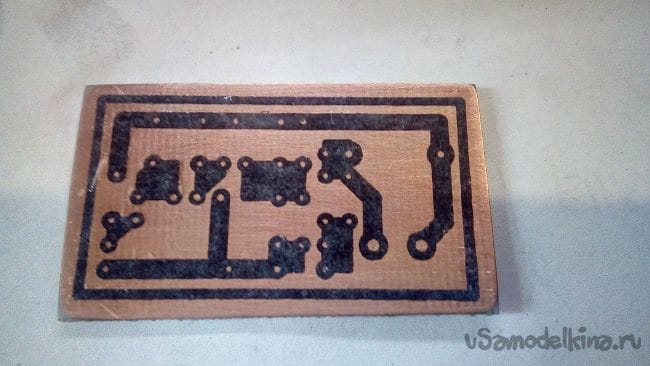

    После снятия лишнего при качественном переносе рисунка должно получиться вот так

    Если все данные операции прошли успешно приступаем к травлению платы.
    Для травления медный купорос надо смешать с поваренной солью, в соотношении 1/3 купороса и 2/3 соли.

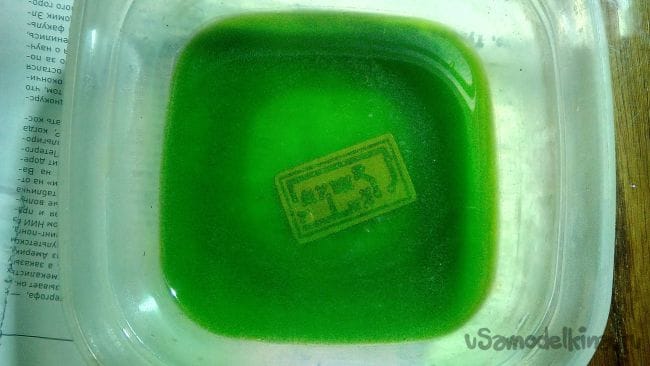

    Заливаем кипятком, перемешиваем и опускаем нашу плату

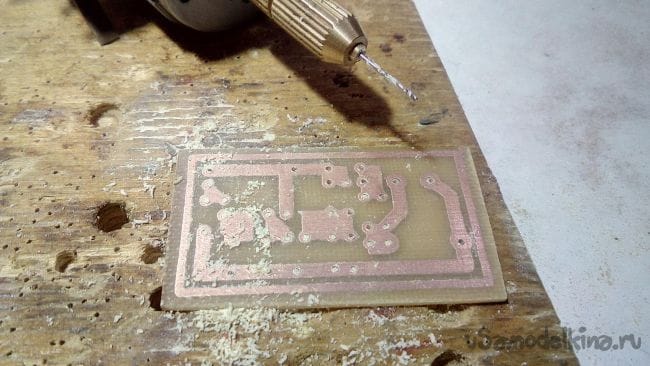

    После травления моем плату от остатков тонера и сверлим.

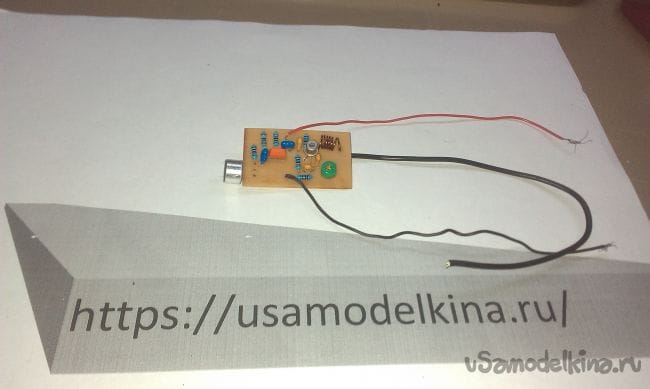

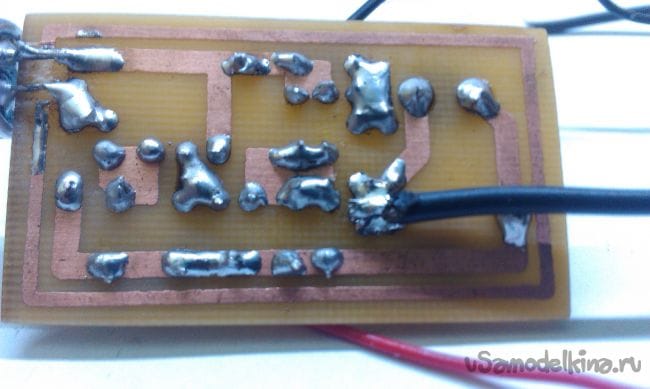

    Далее собираем и получаем почти готовое изделие,осталось только немного настроить



    Для настройки нам потребуется приёмник и индикатор вч поля который можно собрать по схеме приведённой ниже

    Я для настройки использовал SDR приёмник и самодельный индикатор ВЧ-СВЧ поля.
    Видео работы
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    МЕГАОММЕТР на Атмега328Р

    Гаусс пушка своими руками

    7.7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.22 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    13 комментариев
    Hambaker
    Потратив немного времени на поиск схемы,был найден довольно неплохой и стабильный вариант.
    Почему-то из всех схем в интернете часто выберут самую отстойную. О какой стабильности может идти речь при прямой связи генератора с антенной? При любом изменении положения антенны в пространстве (да даже просто руку к ней поднести) частота передачи будет меняться (и в довольно широких пределах,да так что никакая АПЧ в приёмнике не справится). Тут только один выход-добавлять ещё каскад усиления высокой частоты после трёхточки для развязки генератора от антенны,согласовывать этот каскад с самой антенной и всё тщательно экранировать.Тогда удастся достичь более-менее стабильной работы и "дальнобойности" устройства.Но и то при стабилизированном питающем напряжении,что от батареек в принципе невозможно.При истощении батареи частота всё равно будет гулять,так же как и при изменении температуры окружающей среды.
    Nruter
    Цитата: Korolev
    вероятно, максимум выходного сигнала.

    Нет. Это просто индикатор ВЧ поля. Он с лёгкостью будет обнаруживать любые вч поля достаточной мощности. Применение его в этой самоделке совершенно не нужно.
    Трёхточка и так будет генерировать колебания с частотой настройки контура. А максимум и минимум сигнала зависит от соотношения С4 и С6.
    Хатуль Мадан
    Именно это я и хотел сказать.
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    Korolev
    Однажды, настраивая промышленный комплект радиомикрофонов перед конференцией, поймал чужой разговор, по содержанию беседы сообразил - "жучок", пригласил начальника СБ, результатами его работы интересоваться не стал...)))
    Korolev
    Не уверен, но вероятно, максимум выходного сигнала.
    Иван_Похмельев
    Этим индикатором можно проверить только сам факт наличия генерации, но регулировать контур проще всего с использованием приёмника, настроенного на требуемую частоту.
    Хатуль Мадан
    Настраивается выходной конур передатчика по максимальному отклонению стрелки, точнее согласуется с "трёхточкой" .
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    Иван_Похмельев
    Даже не мегаамперы: буква "а" строчная, то есть, на самом-то деле - вообще неизвестно что.
    Иван_Похмельев
    Настроить им, конечно, в принципе невозможно. Если его антенну расположить рядом с антенной передатчика, то при наличии в последнем генерации на некой частоте, стрелка будет отклоняться.
    Nruter
    А что, собственно, настраивать этим "приемником и индикатором вч поля"?
    boyfox
    У меня друга за подобное чуть милиция не замели.
    Хатуль Мадан
    Схема индикатора наверняка скачана с тырнета, и если уж совсем придираться, то обозначение на приборе - Мегаамперы!
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    Иван_Похмельев
    Катушка содержит 6 витков провода 0,6-0,8 на оправе 0,4-0,5 мм
    Да Вы ювелир, батенька! ))
    И у индикатора ВЧ-поля, наверно, не миллиамперметр надо применить, а микроамперметр?
