    Собираем и тестируем делитель напряжения


    Делитель напряжения - это очень простое устройство, которое позволяет понизить напряжение. Делитель можно собрать на резисторах, на лампочках, на конденсаторах или даже на проволоке, которая будет выступать сопротивлением.
    При помощи делителя напряжения можно занизить напряжение для зарядки различных устройств ну или прочих целей. Недостаток конструкции в том, что она потребляет лишнюю энергию как в процессе зарядки, так и в процессе простоя. Но если этой энергии много, как например в автомобильном АКБ, то тут эта проблема не стоит.
    При помощи такого делителя я решил попробовать зарядить разные устройства, это Power Bank, телефон, а также включил светодиодную гирлянду на 5В. Обо всем по порядку!

    Материалы и инструменты, которые я использовал:

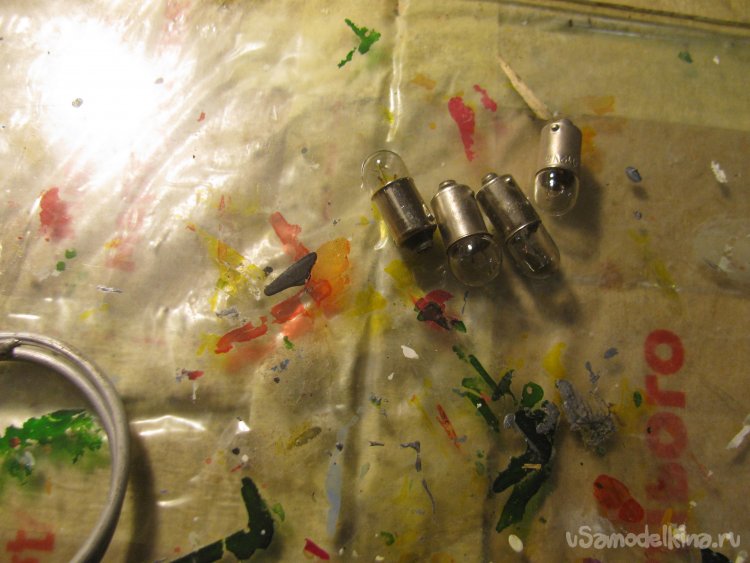

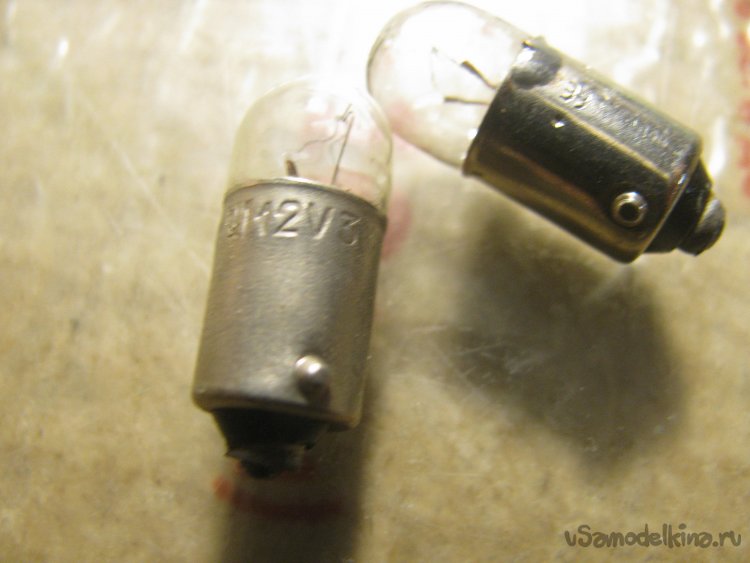

    - две лампочки на 12В/3Вт от приборной панели Жигулей;
    - провода;
    - мультиметр;
    - паяльник;
    - гнездо USB.

    Процесс изготовления и тестирования:

    Шаг первый. Соединение лампочек

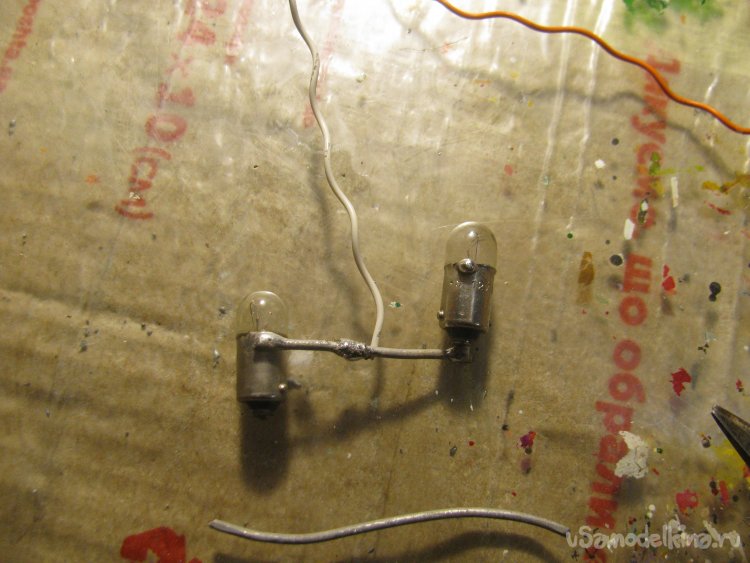

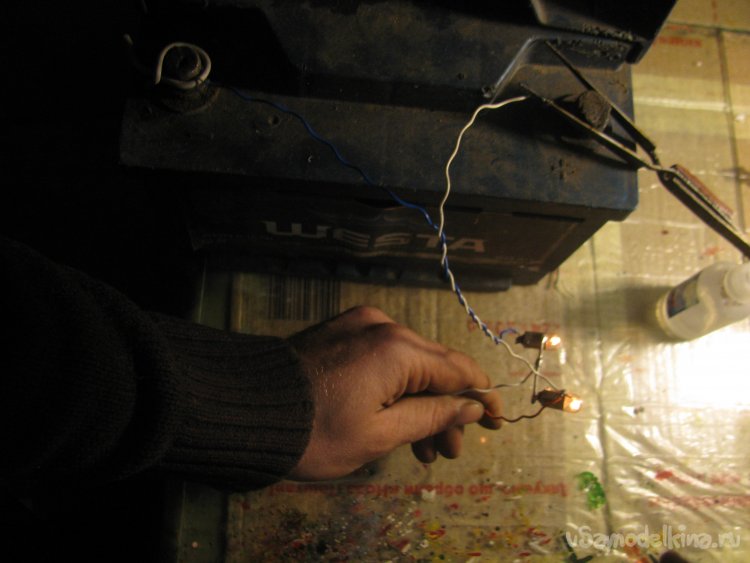

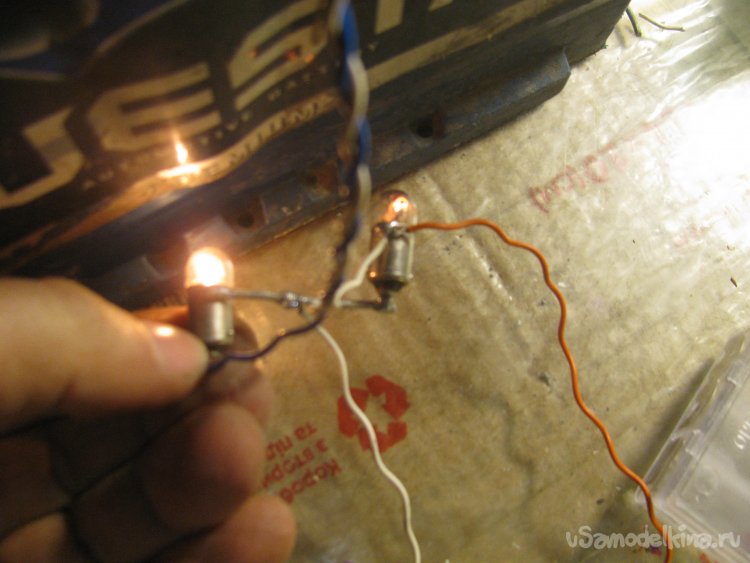

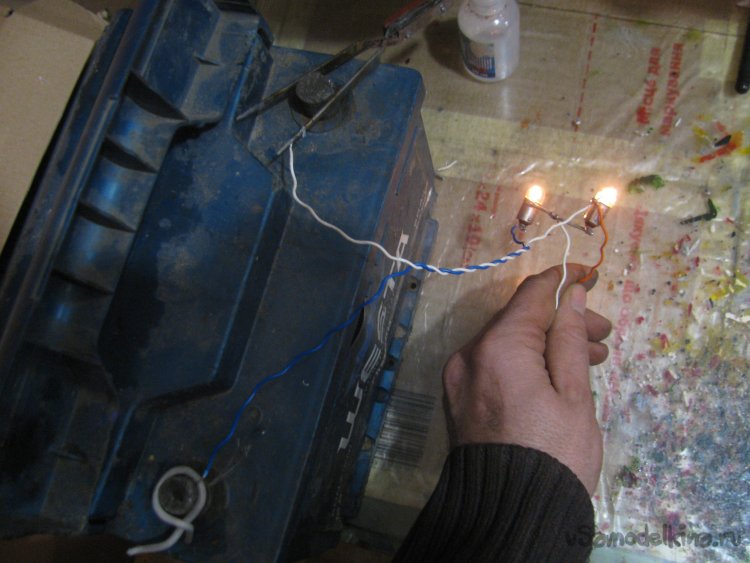

    Первым делом соединяем лампочки, они у нас одинаковой мощности по 3Вт. Лампы подключаем последовательно, в итоге каждая из них должна гореть в полнакала! Как итог, припаиваем один провод между лампами, в этом месте будет падение напряжения, в нашем случае оно делится пополам и составляет 6.3В, так как полностью заряженный АКБ после простоя имеет напряжение примерно 12.6В.




    Собираем и тестируем делитель напряжения


    Шаг второй. Гнездо

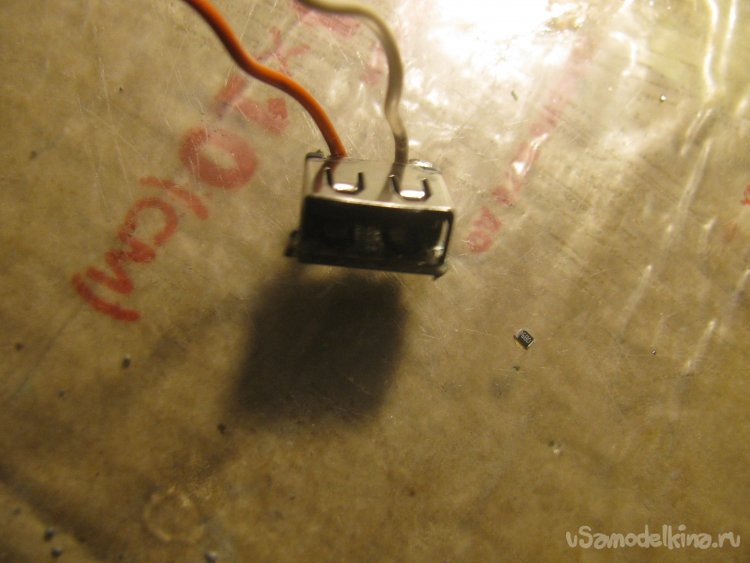

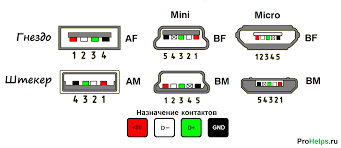

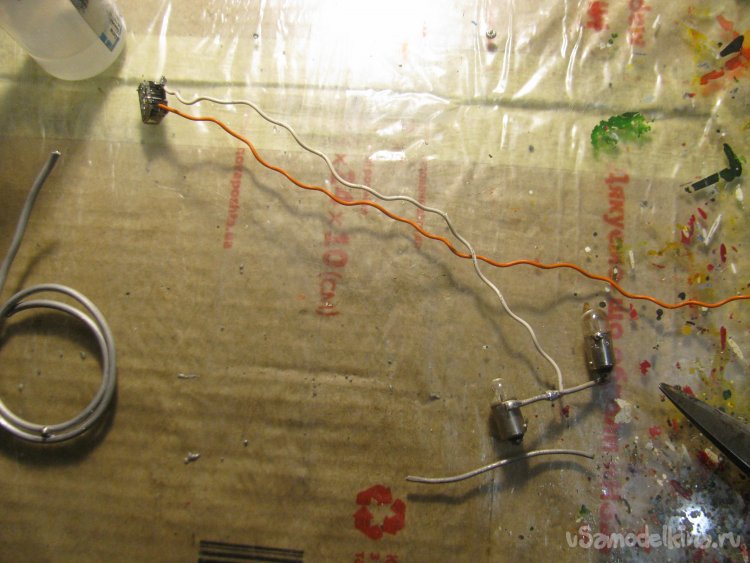

    Припаиваем да провода к гнезду USB, тут важно знать распиновку, где плюс, а где минус. Если есть лишний microUSB, можно оторвать от него один конец с USB и просто припаять к делителю.


    Шаг третий. Замеры и испытания

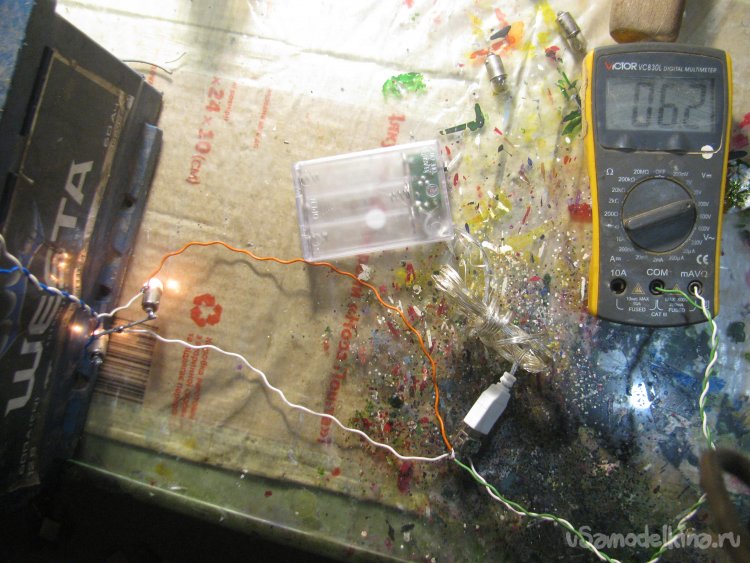

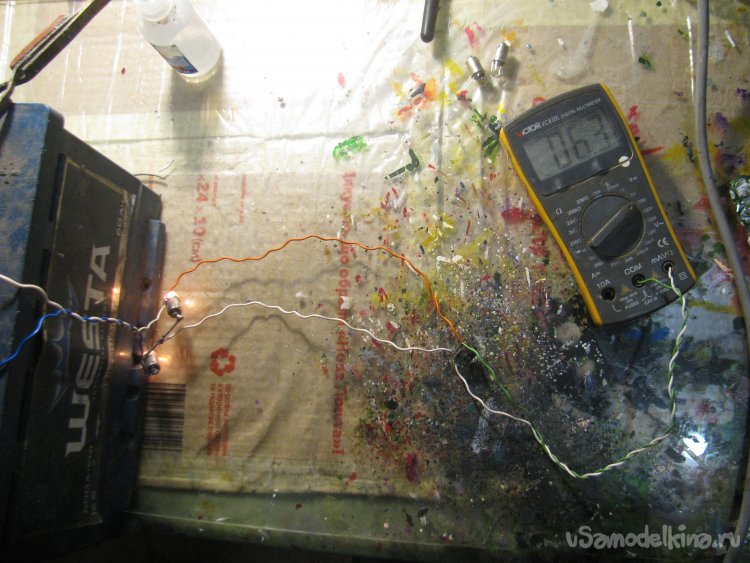

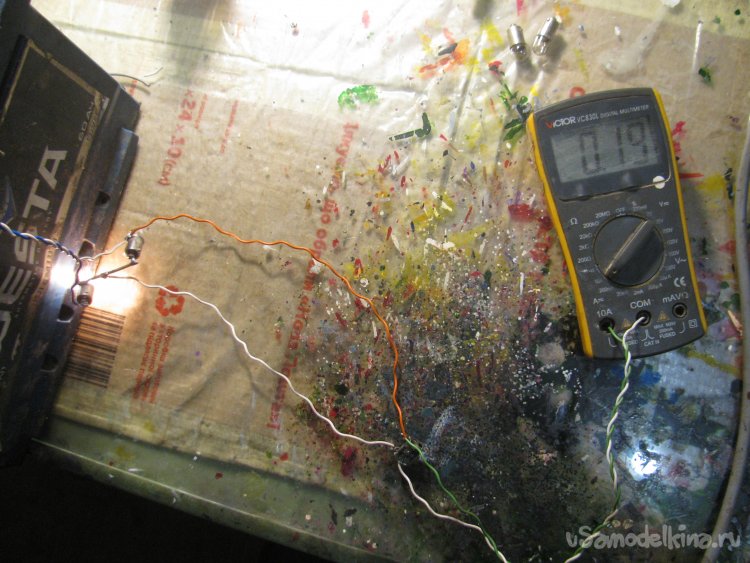

    Напряжение на USB составляет 6.3В, максимальный ток в КЗ 0.19А, при этом одна лампочка полностью гаснет.

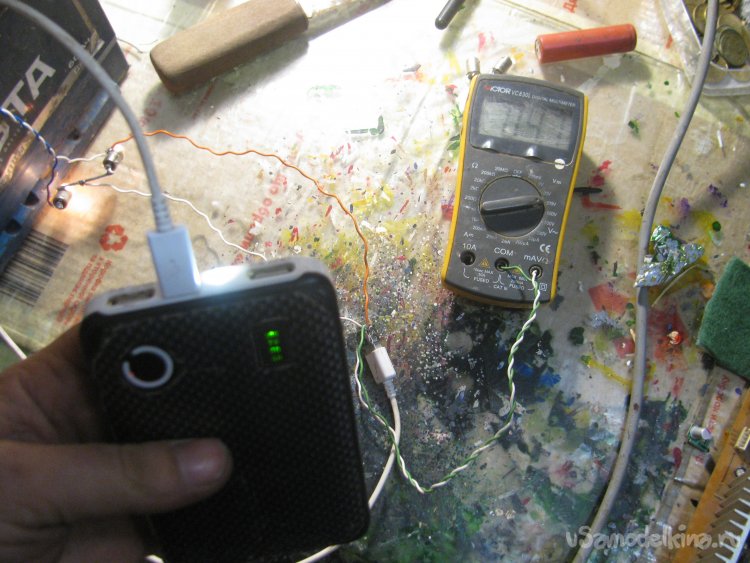

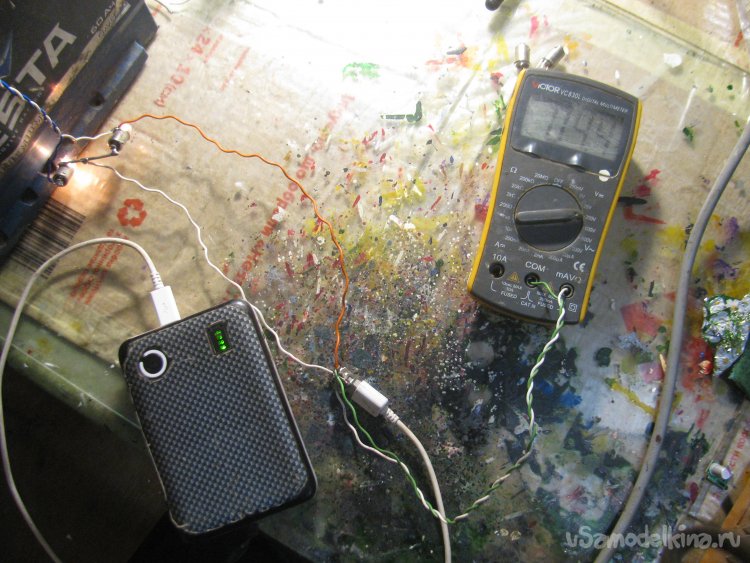

    Переходим к опытам, как будет вести себя напряжение под нагрузкой? Подключил PowerBank c одной банкой 18650, напряжение упало до 4.4В, зарядка идет!

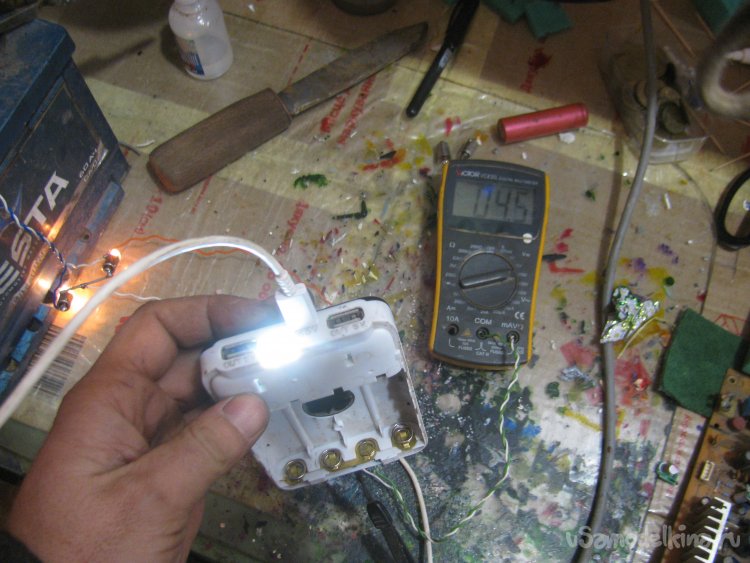

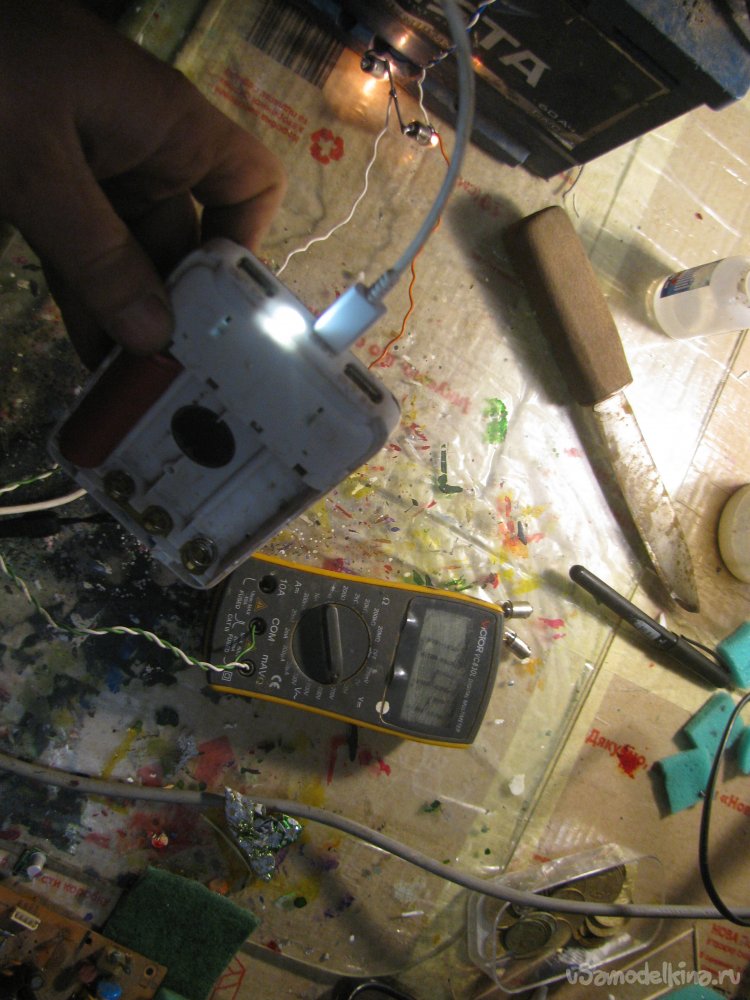

    Без банки светит встроенный фонарик!

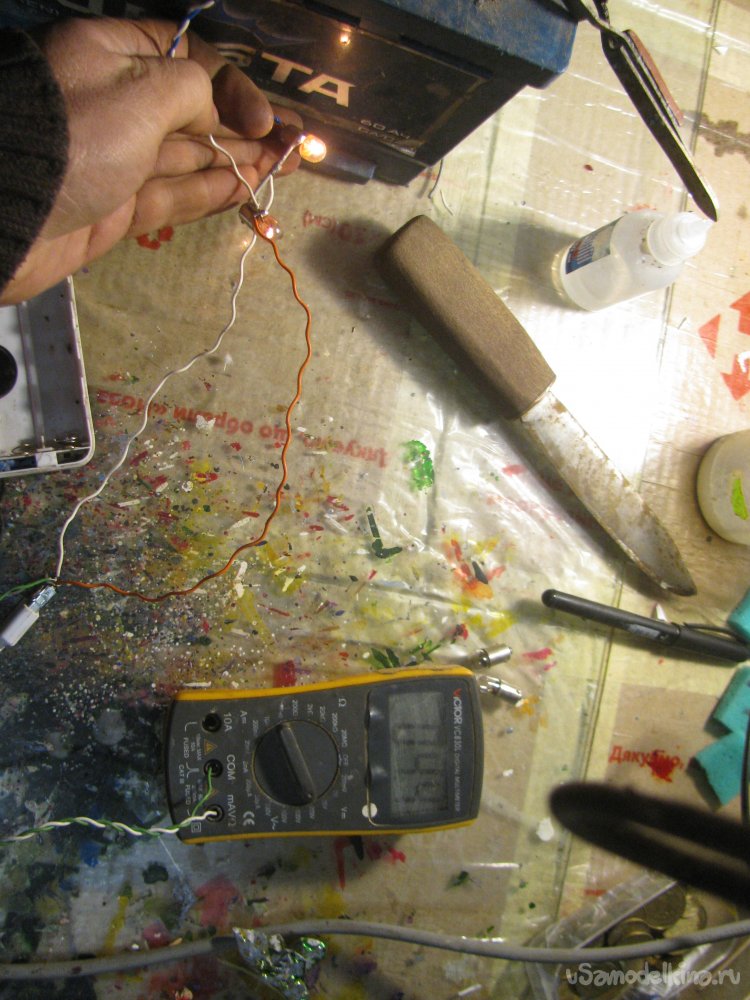

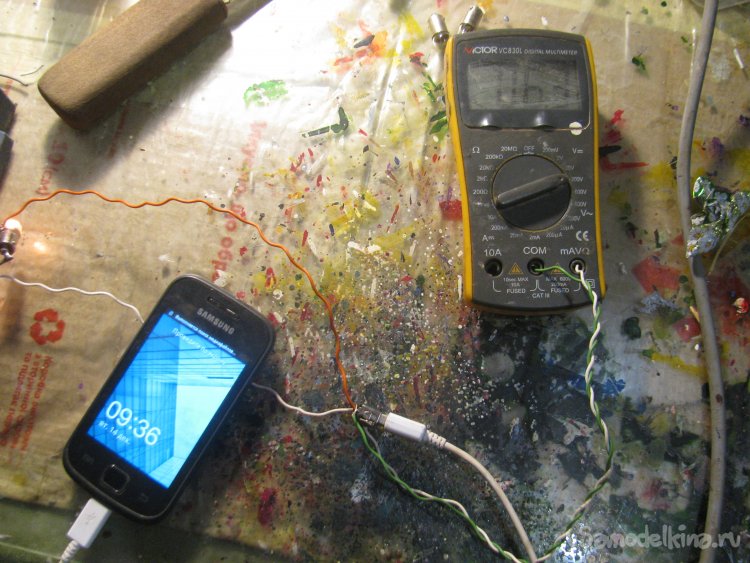

    Далее подключил старый телефон, к сожалению он зарядку не увидел, а напряжение не упало, возможно это из за того, что у меня информационные провода никуда не подключены.

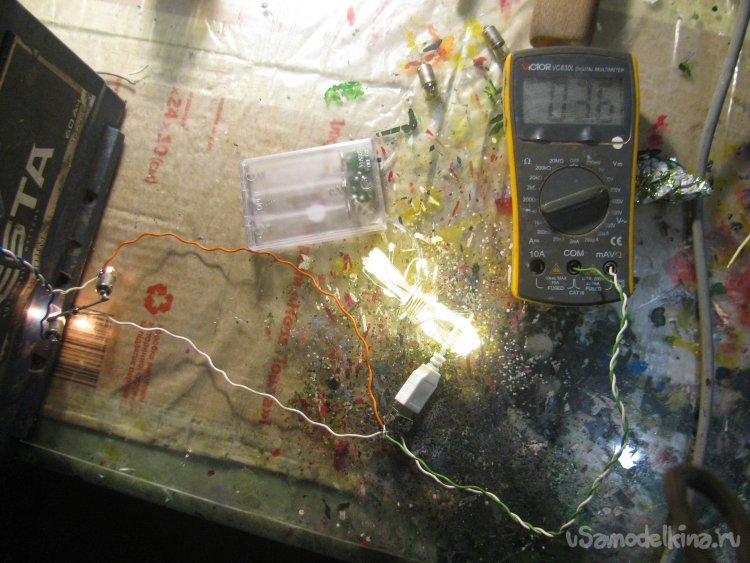

    Также я подключил USB-гирлянду, она кушает немало, напряжение упало до 3.6В, но светит вполне себе ярко.
    Ну что ж, если лампочки выбрать пожирнее, ватт по 6, можно вполне смело заряжать PowerBank, а уже с него раздавать безопасно зарядку на телефон и так далее. Также можно напрямую подзарядить аккумулятор телефона в экстренной ситуации.
    Ну что ж, для меня как для новичка в мире электроники опыт был интересен, в жизни пригодится!








    Подборки: Напряжение

    Простой способ открывания бутылки вина при помощи шурупа, а также самодельный штопор из шурупа

    Генератор телефонный, доработка под витую пару

    Добавить комментарий

    28 комментариев
    Korolev
    Dmitrij,
    чет тема крокодилов вспыхнула сразу в двух ветках

    Ну так они же гораздо древнее людей, да и переживут их, со всеми их ветками. xaxa

    Dmitrij Автор
    Korolev,


    чет тема крокодилов вспыхнула сразу в двух ветках

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev
    ino53,
    Сам то, когда в Австралии людей жрал, то, небось, считал это нормальным..

    Да и до сих пор "жру" некоторых на этом сайте! Ну, если уж и не "жру", то зубами клацаю! xaxa

    ino53
    Цитата: Korolev
    Приведенная автором методика расчёта величины сопротивления резистора, основанная на его габаритной мощности, видится мне несколько извращённой.

    Ну-ну... Сам то, когда в Австралии людей жрал, то, небось, считал это нормальным... mosking

    А насчет резистора - да хай считает как хочет, я эту статью глянул по диагонали, и, честно говоря, уже забыл, о чем там... pardon


    Korolev
    ino53,
    А вот у автора есть 3-ваттные, он сделал под них и как пример привел

    Приведенная автором методика расчёта величины сопротивления резистора, основанная на его габаритной мощности, видится мне несколько извращённой. В данном конкретном аспекте расчёта делителя напряжения, определяющими параметрами являются заданное на нагрузке напряжение и потребляемый нагрузкой ток. Габаритная мощность гасящего плеча делителя может быть любой, но не менее расчётной.   smile

    ino53
    Цитата: Korolev
    Всё, не смогу построить нужный мне делитель?

    Да ради бога, никто ж не против... А вот у автора есть 3-ваттные, он сделал под них и как пример привел. И насчет собаки - who is who?

    Korolev
    ino53,
    А почему нет? Задаться максимальной рассеиваемой Р

    Как очень точно заметил Валерий: хвост виляет собакой! Ну вот нет у меня требуемых по расчётам автора 3-х ваттных резисторов, зато есть весь ряд стандартных 5-ваттных, и что? Всё, не смогу построить нужный мне делитель?  smile

    ino53
    Цитата: Korolev
    Вычислять ток в цепи не по сопротивлению резистора, а по его мощности???

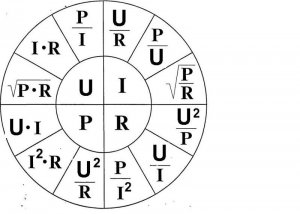

    А почему нет? Задаться максимальной рассеиваемой Р, U=const, и считай... Знакомый тут недавно картинку приводил:


    Korolev
    ino53,

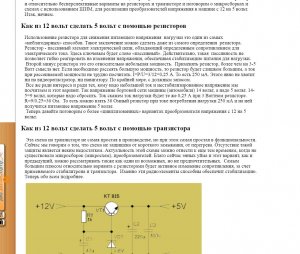

    Вот тут ссылка несколько вариантов...
