Всем привет!
Сегодня мы рассмотрим один интересный,но достаточно просто способ передачи электрической энергии,а именно мы будем делать-маломощный, воздушный трансформатор!

Нам понадобится:

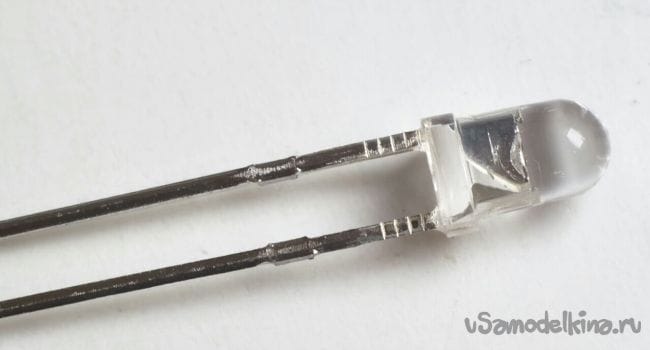

1. Световой диод

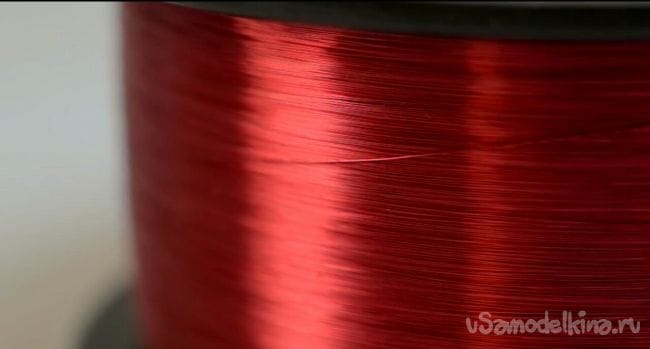

2. Медная проволока (~ 0.2мм )
3. Транзистор ( 2N3904 или KT315 )
4. Источник питания (Батарейка или Блок питания)

Это всё что нам понадобится!

Воздушный трансформатор

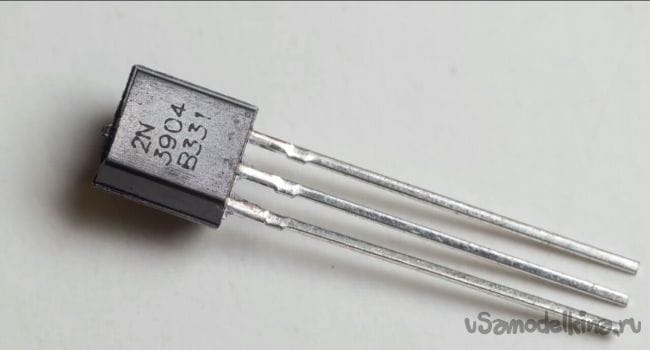

Кстати я буду использовать транзистор 2N3904.
Воздушный трансформатор
Воздушный трансформатор

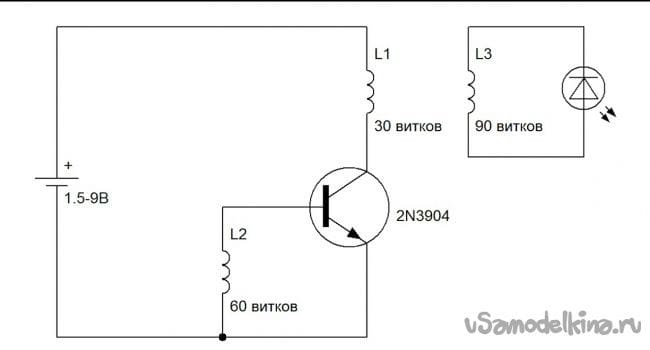

А вот и сама схема...
Воздушный трансформатор

Давайте начинать! Проволоку необходимо намотать на окружность, радиусом примерно 4 см, необходимо намотать 90 витков, эта катушка для светодиода, просто подсоединяем первый провод катушки к плюсу, а второй провод к минусу, полярность здесь не важна!

Теперь наматываем основную катушку, с тем же диаметром! Вначале наматываем 60 витков, а потом 30 витков, как показанно на схеме!

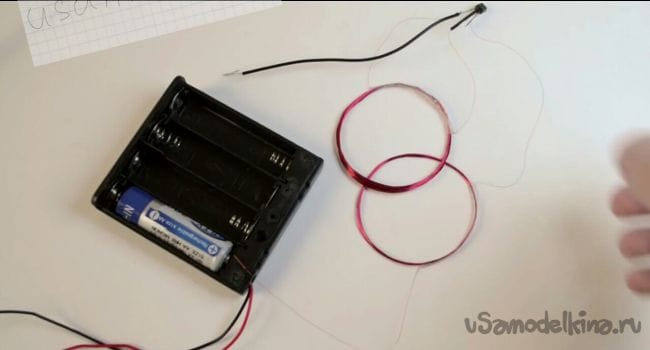

Дальше паяем всё по схеме, и вот что получилось...
Воздушный трансформатор
Воздушный трансформатор

ВНИМАНИЕ!!!
Для того чтобы схема заработала,необходимо докаснуться металическим предметом,до среднего контакта,это если у вас транзистор как у меня,если вы используете КТ315,то докаснитесь базы транзистора (воспользуйтесь документацией).

Вот такая интересная штуковина получилась, если по эксперементировать с количеством витков и их радиусом, то скорей всего можно добиться большей дальности, т.к этот вариант передаёт энергию примерно на 10 см.

Я надеюсь вам понравилось, Спасибо за внимание!

( jake ~ ).
