    Светодиодный светильник для книг

    Придумал небольшой светильник, чтобы читать сыну книжки перед сном.


    Прочитать 1000 сказок поможет встроенный аккумулятор от старого телефона. Мобильная версия подсветки для книг получилась удобной - нет проводов и привязанности к розетке.

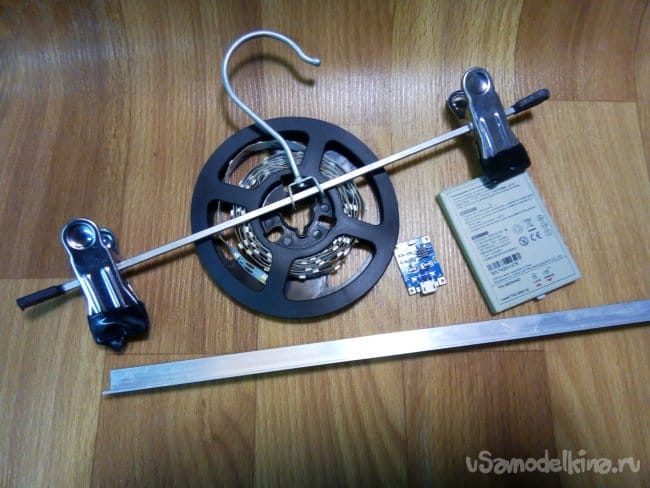

    Простая вешалка с прищепками стала основой моей самоделки.

    А ещё мне потребовалось:
    - светодиодная лента тёплого свечения питанием от 5 В,
    - алюминиевый уголок 10х10мм длиной 20см,
    - АКБ 1530 mAh,
    - зарядный модуль для АКБ ТР4056,
    - микропереключатель на 2 положения,
    - термоусадочная трубка разных размеров,
    - проводки для пайки.

    Набор инструментов тоже минимален: паяльник, клеевой пистолет и строительный фен.

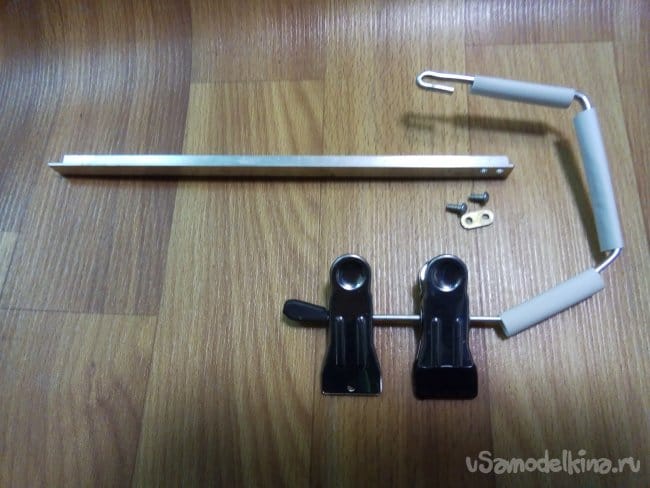

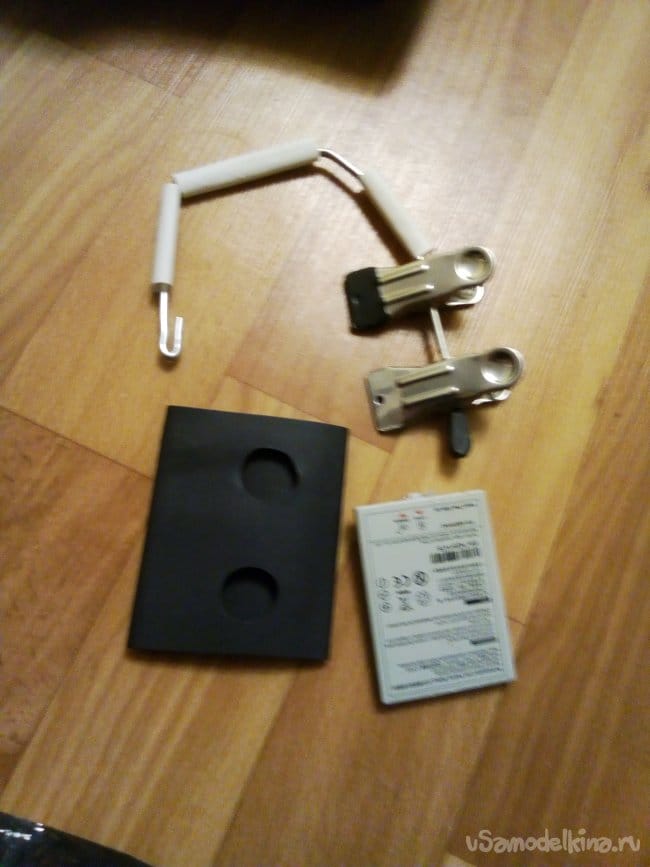

    Сборка. Разбираем вешалку, убираем всё лишнее и сгибаем, как на фото. В уголке просверливаем два отверстия под крепления. Перед креплением уголка надеваем на вешалку термоусадку нужного диаметра.

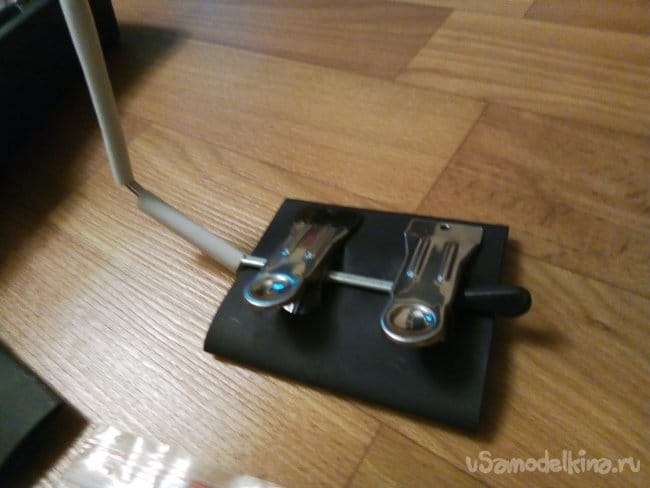

    Прищепки на вешалке имеют две функции: они прикрепляют светильник к переплёту книги, и к ним же с помощью термоусадки крепим аккумулятор.

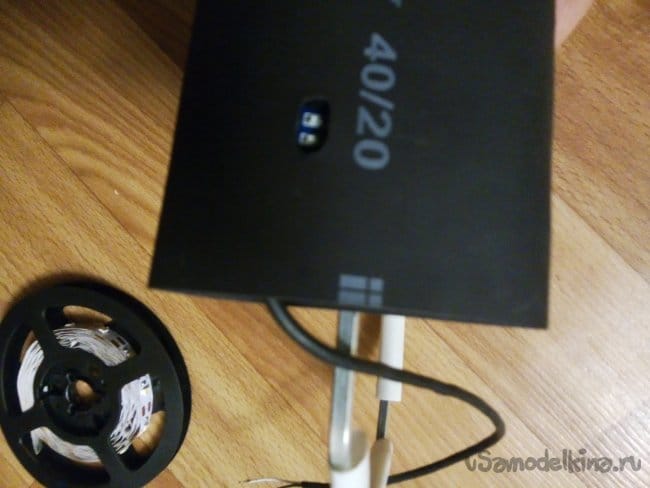

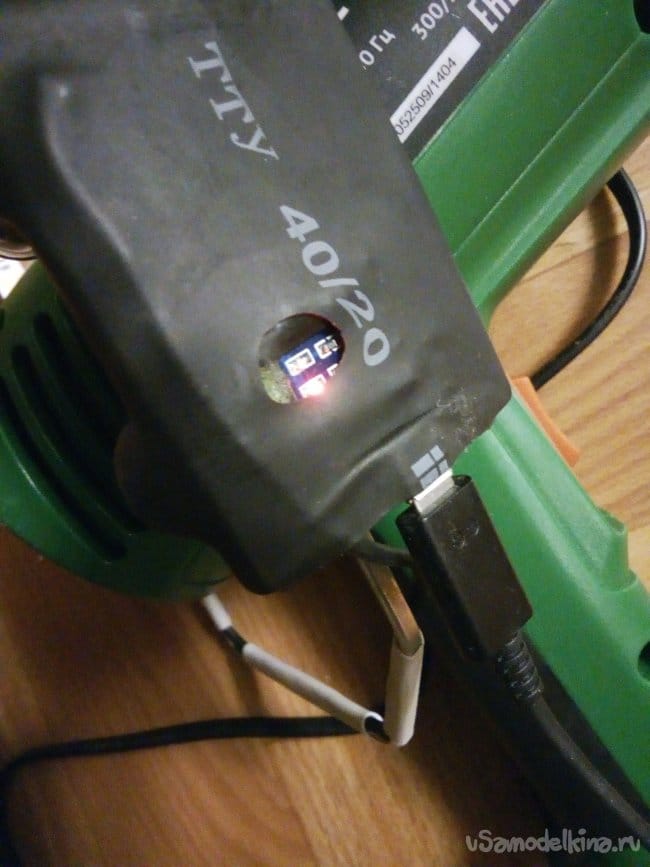

    Для последнего в термоусадке придётся сделать заранее два отверстия под прищепки, и ещё с обратной стороны одно - для светодиодов на плате (индикация заряда аккумулятора).

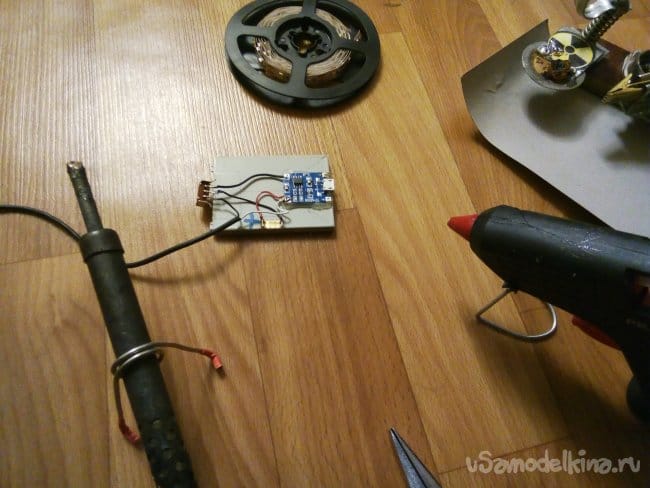

    Благодаря китайскому модулю зарядки электронную составляющую собрать не представляет больших усилий. Все детали приклеил клеевым пистолетом.

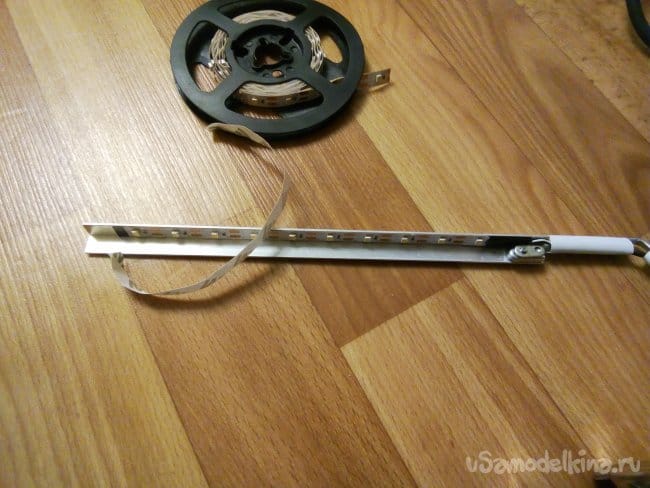

    Приклеиваем светодиодную ленту, соблюдая полярность.

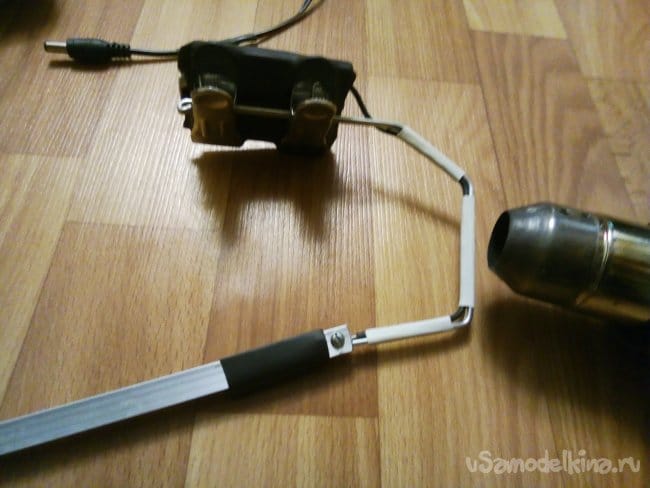

    Завершающая и ответственная часть - усадить термоусадочные трубки.

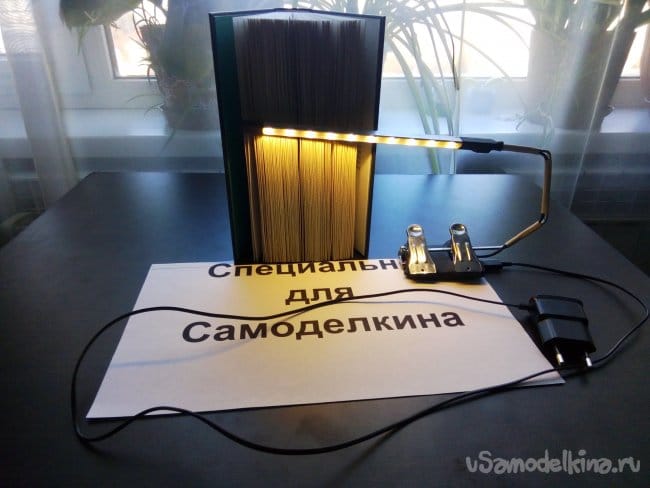

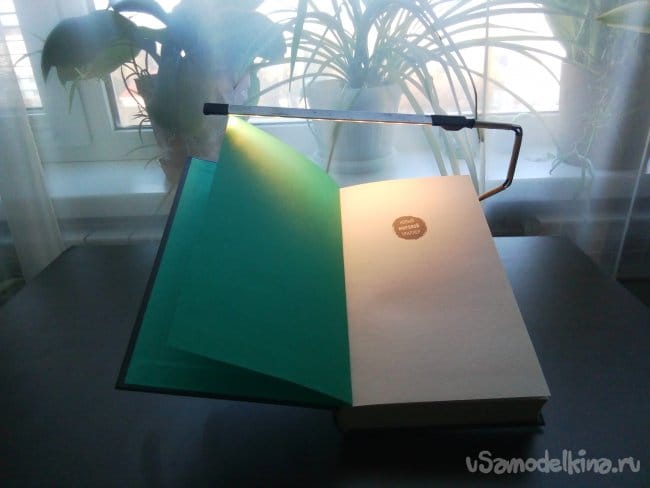

    Светильник готов к работе! Крепится двумя прищепками легко и надёжно. При перелистывании страниц он не мешает, так как легко откидывается назад. Можно установить нужный угол подсветки. Приятного вам чтения!
