Всех приветствую! Сегодня я покажу как я делал точилку для ножей, она полностью придумана самостоятельно и она очень проста в изготовление. Так-что начнем.
[media=https://www.youtube.com/watch?v=cuNWlEJft7Q]
Материалы:
- ламинат (фанера, текстолит) или другой материал от 5 до 10 мм
- бруски небольших размеров
- шпилька м8
- гайки
- саморезы
- стальная проволока 3 мм
- кусок трубы 30 мм диаметром 8 мм
Материалы можно использовать такие или похожи по характеристикам, можно использовать заготовки с алюминия или меди. Главное чтоб свойства были похожи. Теперь более подробно.

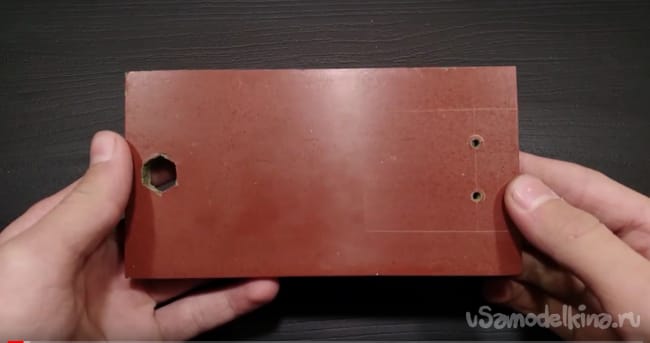

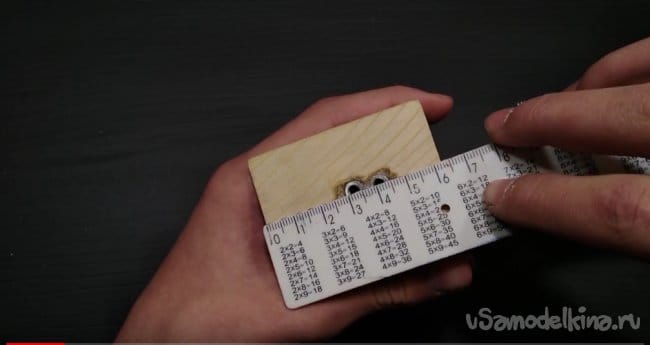

Ламинат размерами 150х80 мм толщина 8 мм. С одного края отверстие под гайку м8. С другого края 2 отверстия под саморезы. Так-же можно приклеить ножки, чтоб было более устойчивей.

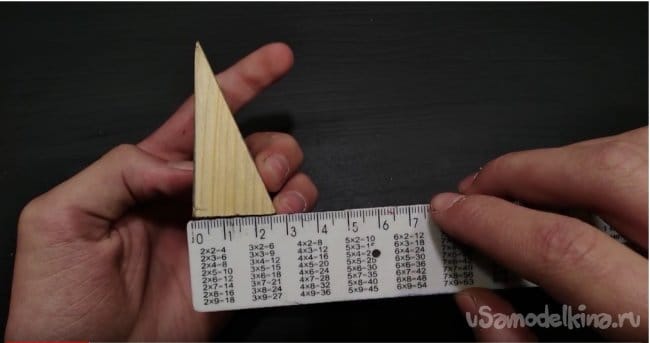

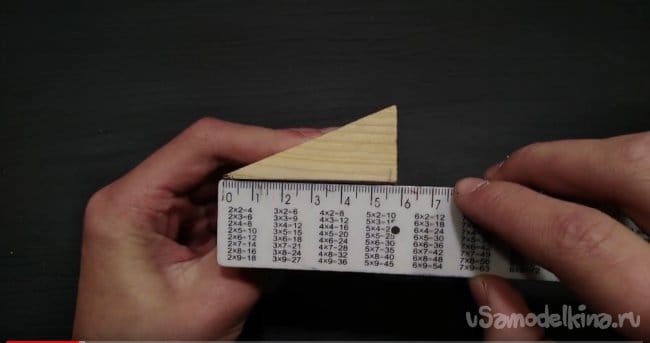

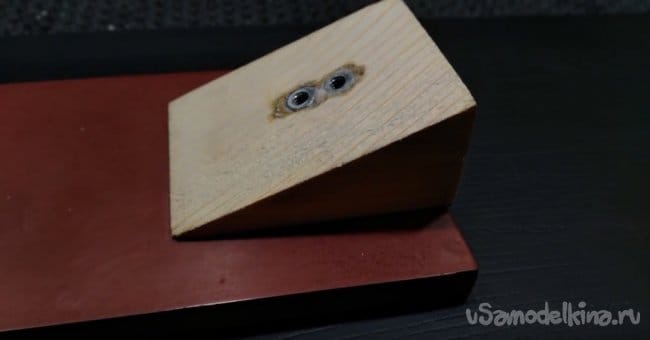

Вот подставка на которой будет закрепляться лезвие ножа или еще чего. Угол можно сделать меньше, при роботе этот для меня за большой, но в тоже время шпильку и направляющую можно будет сделать меньше. Но об этом дальше. Размеры на фото.

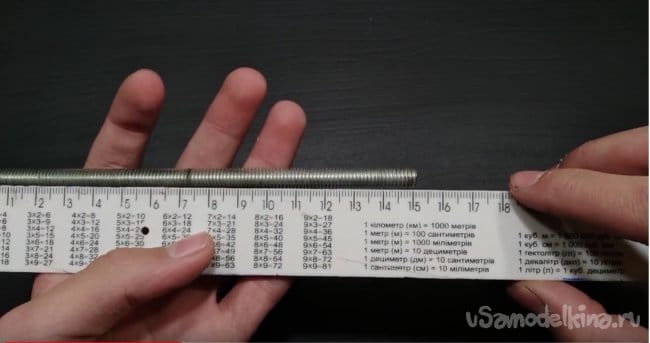

Теперь шпилька м8 и направляющая. Можно использовать вместо м8 - м5,6,7...10.

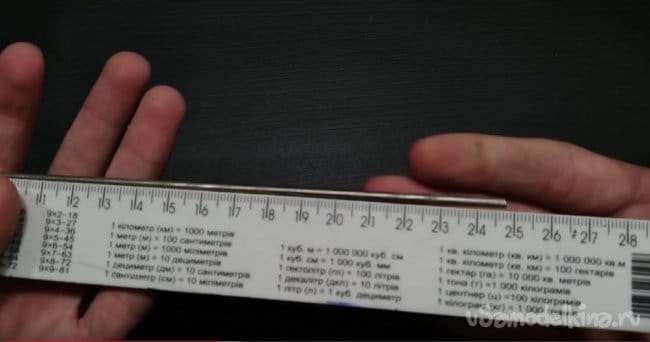

Направляющая сделана из электрода 3 мм. Размеры на фото.

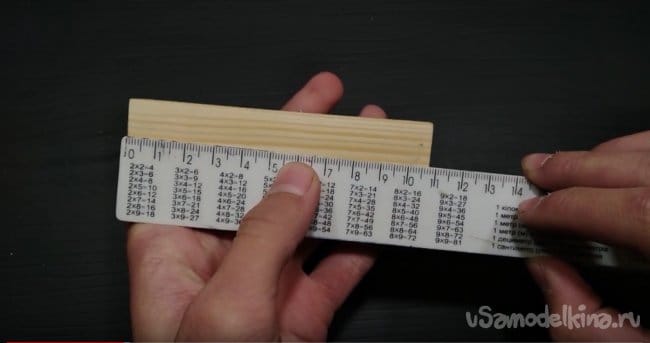

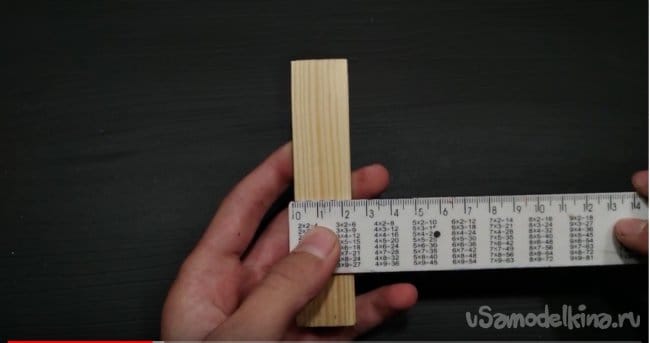

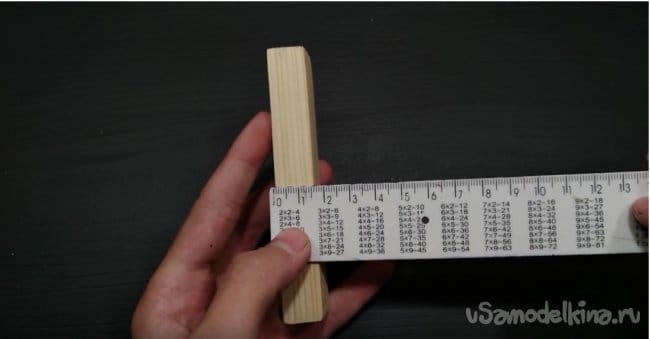

Брусок для наждака, также можно брать брусок, так будет более правильней, но там уже большая заморочка с креплением камня. В одно из тыльных сторон нужно сделать отверстие под направляющею 3 мм. Размеры на фото.

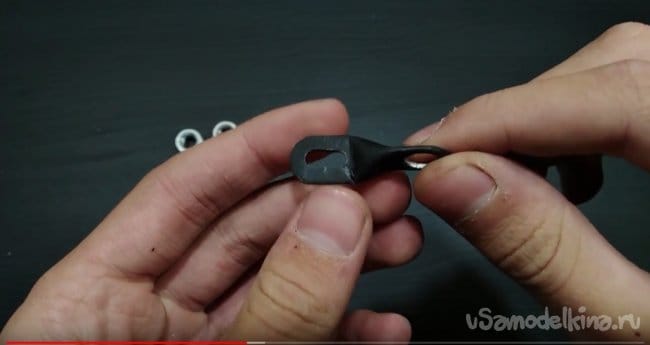

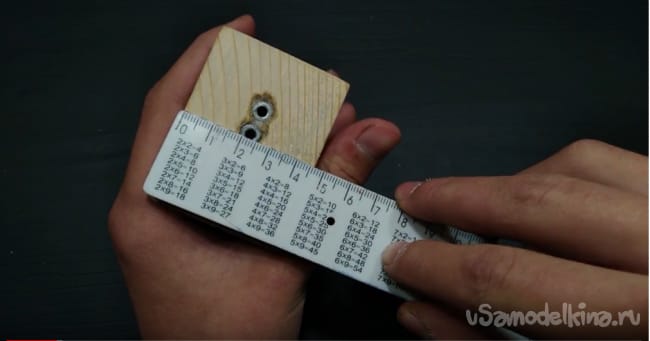

Супер загагулена для закрепление на шпильке, для удержание правильного угла заточки лезвия. Она сделана из куска трубы 30 мм диаметром 8 мм. Изогнута так-как на фото и сделаны отверстия под шпильку и под направляющею сделаны 2 отверстия которые соединены между собой но это не обязательно делать 2, можно сделать 1 немного больше чем направляющая.

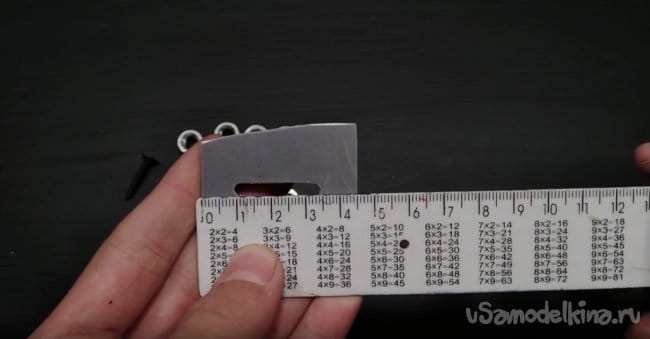

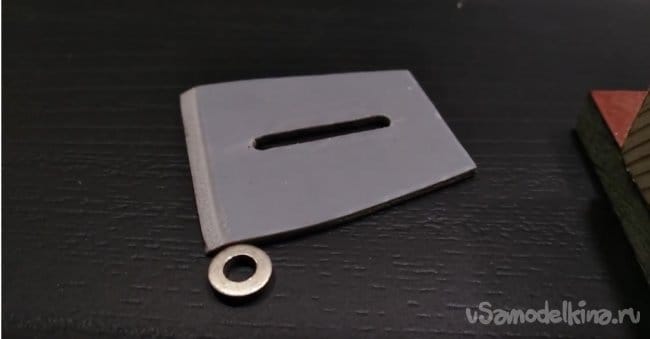

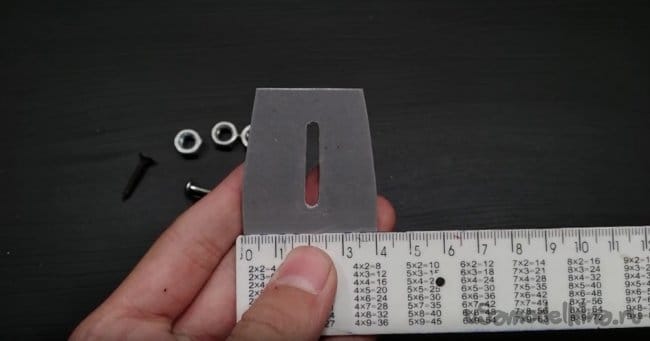

Держатель для лезвия сделан из куска ПВХ трубы толщиной 1.5 мм, труба была разогрета и выровненная. Было ошибка что сделал из пластика, нужно делать из текстолита или стали. По центру несколько соединенных отверстий. Размеры на фото.
Сборка:
Этап 1
Прикручивания столика к основной деке.
Этап 2

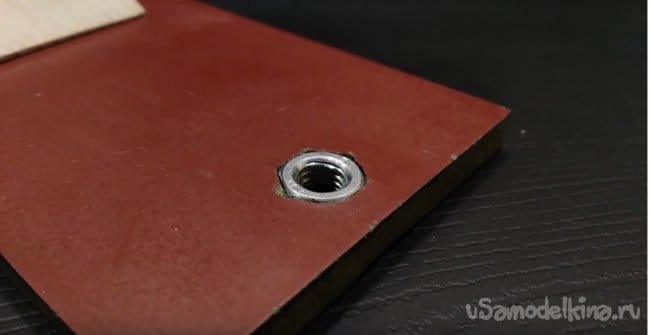

Впресовка гайки в отверстия деки. После чего туда будет закрепляется шпилька с загогулиной.
Этап 3

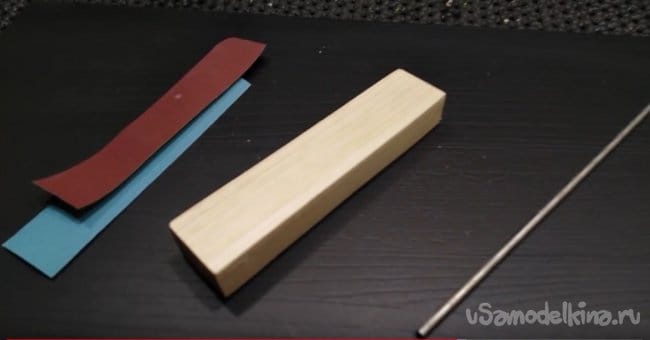

Приклейка наждачной бумаги к бруску и проволоку вклеить в брусок где-то на 20 мм.
Этап 4

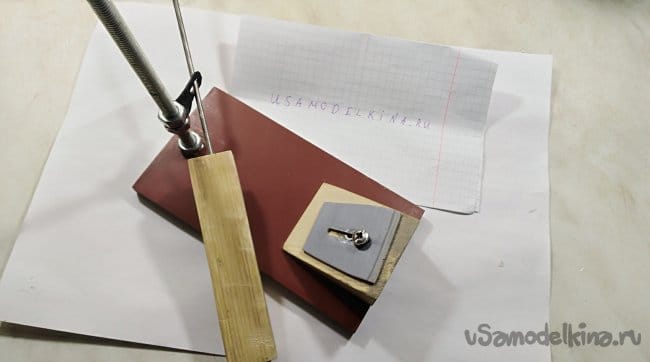

Прикрутить прижимную пластину в столику под углом.
Готово! Теперь заточка, лезвие а точнее саму режущую кромку обвести маркером и таким образом опуская гайку на шпильке находить нужный угол. Примерная моя первая заточка в видео с изготовлением. Спасибо за внимание.
