Изготовление согласующего балуна для видеонаблюдения

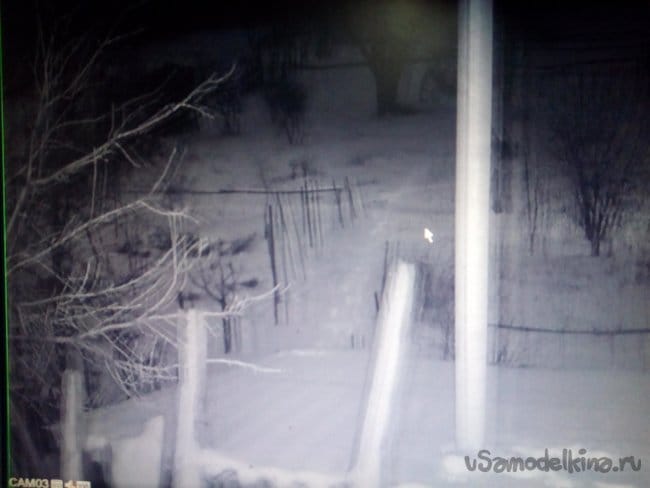

До камеры видеонаблюдения проложена витая пара. После замены камеры на аналоговую изображение стало двоить.

Ищем способ борьбы с так называемой отраженкой.
Изготовление согласующего балуна для видеонаблюдения

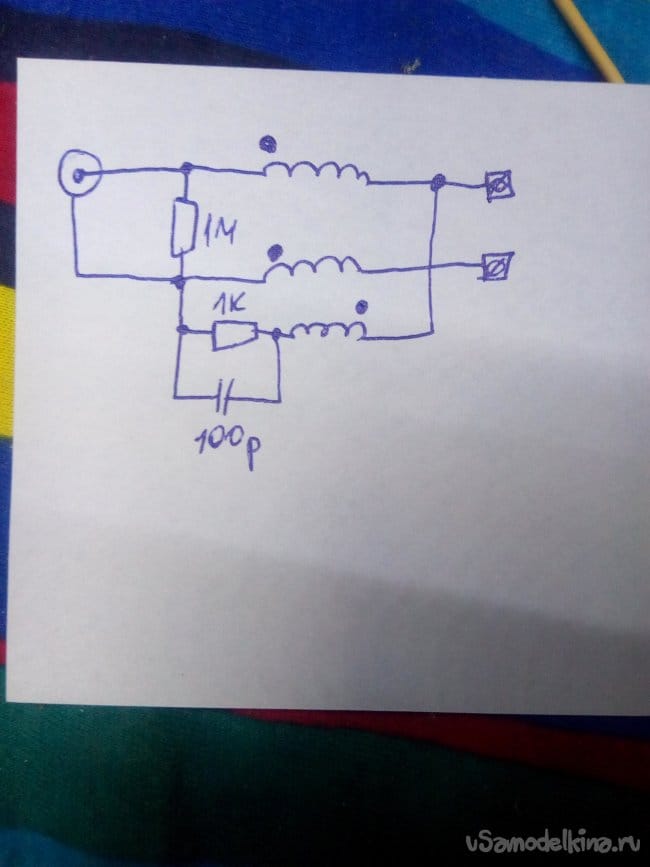

Попалась вот такая схема (балуна) согласующего устройства. Точками на схеме обозначено начало обмотки.
Будем проводить испытания.

Потребуется пару метров витой пары. Два разъема для видеовхода. Термопистолет и паяльник.
Два кольца от ненужной материнской платы компьютера. Несколько деталек.

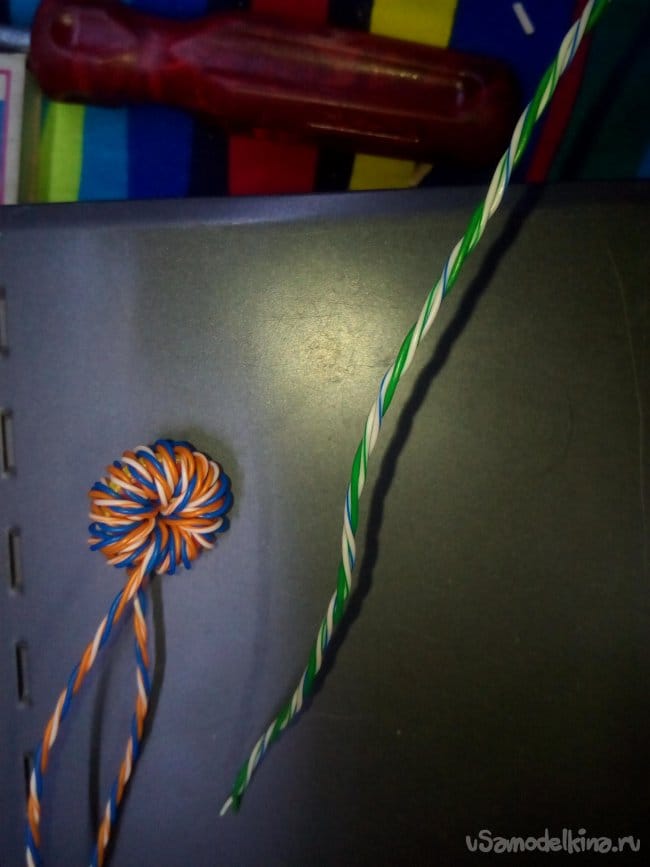

Берем кольца от старой материнской платы. Витую пару сплетаем втрое.

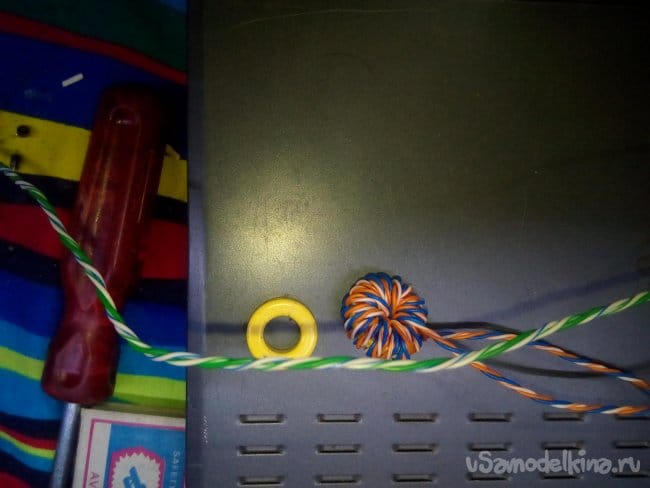

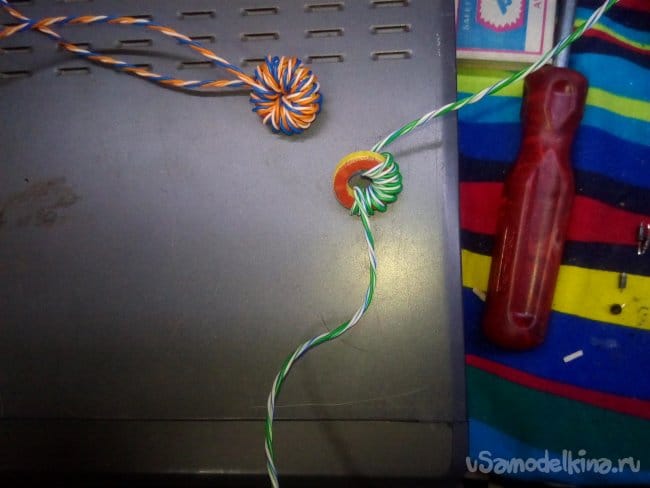

Изготавливаем трансформатор. Мотаем 20 витков.

Изготавливаем два трансформатора.

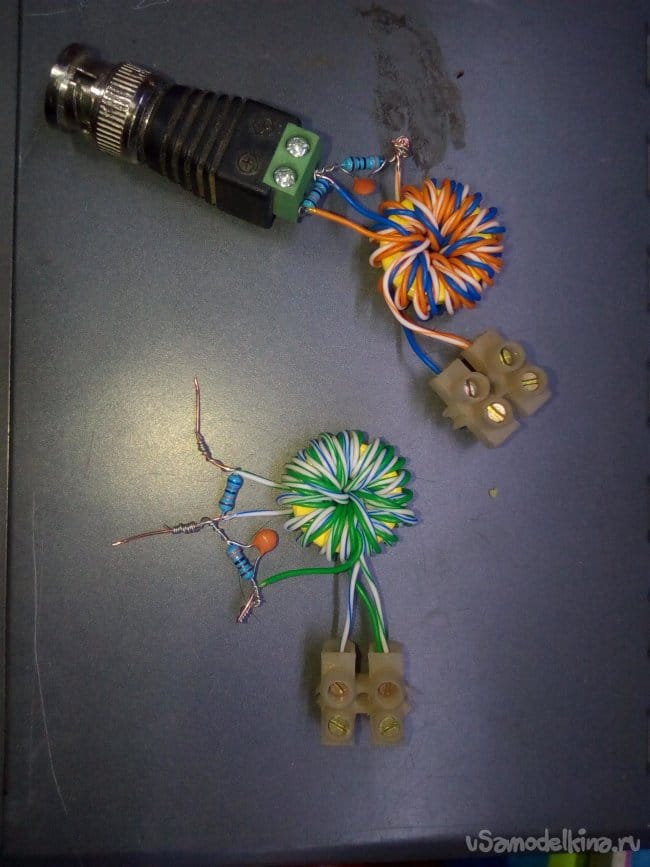

Собираем схему.

Паяные места изолируем термоусадочной трубкой.

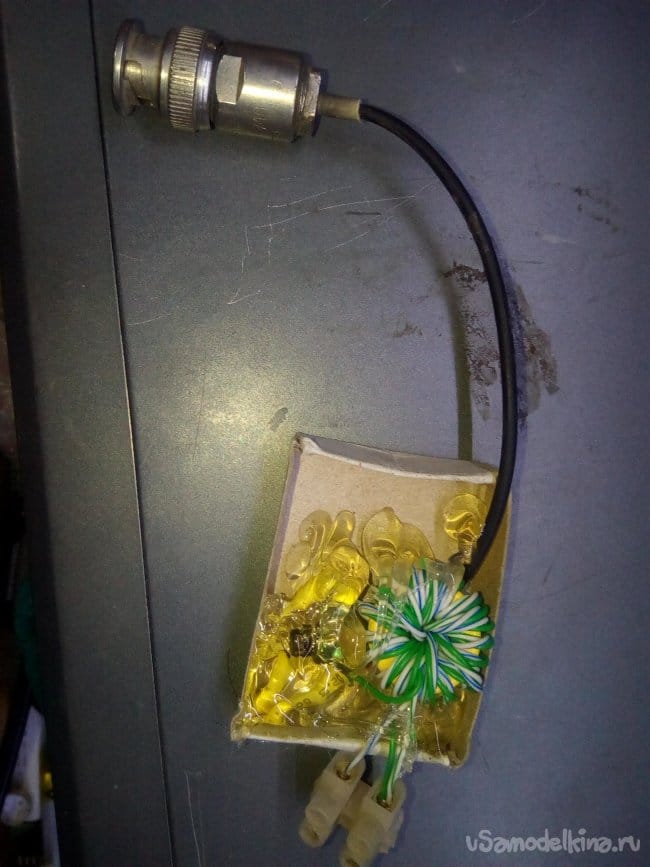

Всю схему герметизируем термоклеем.

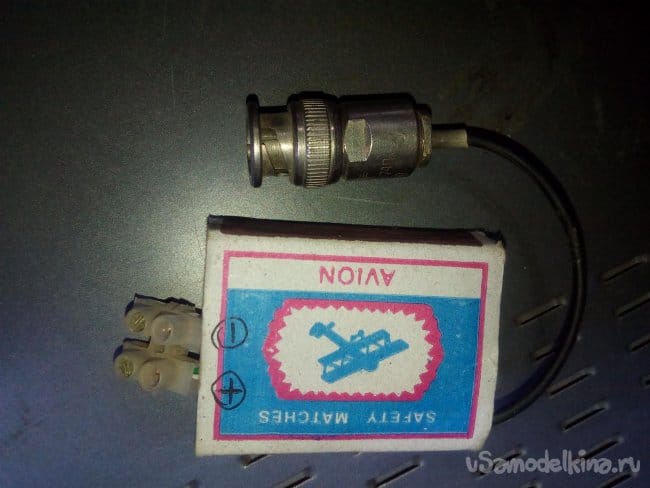

Подключаем готовые устройства. Один балун к камере, другой к видеорегистратору.

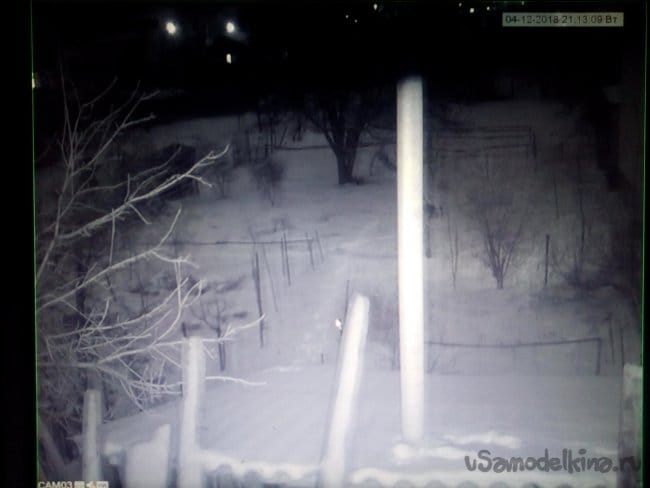

Эффект достигнут.
Испытания прошли успешно.
Можно применять на практике.
Цена вопроса 0,25 копеек за электроэнергию
