Вытяжной зонт своими руками



Вытяжной зонт обеспечивает сбор и удаление загрязненного воздуха с нужного места. Это может быть интенсивная регулярная пайка (например, витражное дело), постановка опытов с летучими и токсичными химикатами и хранение их, сварка металлов, применение высокотемпературных печей. Обязательно применение вытяжки (зонта) и для стеклодувных работ (горелки).

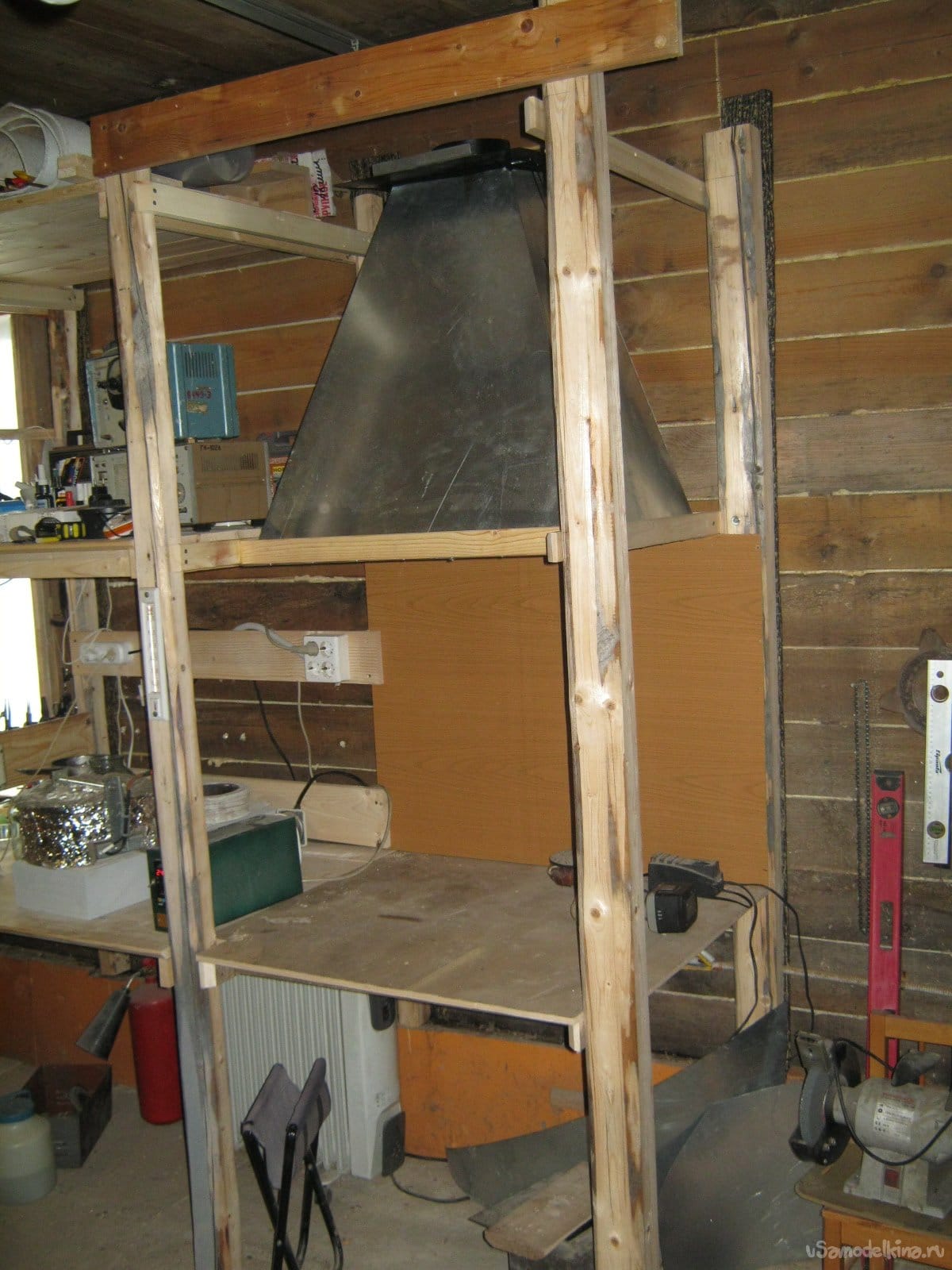

Ниже описано изготовление вытяжного зонта для рабочего места стеклодува в домашней мастерской. Вытяжной зонт изготовлен из простых и распространенных материалов без применения специального оборудования для жестяницких работ. Описанный зонт имеет форму наклонной четырехгранной пирамиды (лучшее использование пространства), развертка для такой формы может быть построена средствами начертательной геометрии (несколькими способами). Для более простой формы – прямой пирамиды, развертка может быть рассчитана и автоматизировано. Размеры зонта взяты заведомо с чрезмерным запасом, при необходимости, все нужные расчеты вентиляционного оборудования можно найти в литературе. Вытяжной зонт встроен в стойки и снабжен неотъёмным самодельным шибером-задвижкой перекрывающим воздуховод.

Что потребовалось для работы.

Инструменты

Набор слесарного инструмента, разметочный инструмент, приспособление для установки вытяжных заклепок, мощный паяльник с принадлежностями и (или) небольшая газовая горелка. Электродрель (шуруповерт), УШМ, защитные очки и наушники, хороший удлинитель. Кисть для покраски, посуда.

Материалы

Оцинкованная сталь толщиной 0,5 мм, стальной лист толщиной 1 мм, флюс, припой, ЛКМ, ветошь.

Конструкция зонта, развертка.

Вытяжной зонт предназначался, прежде всего, для стеклодувной горелки. В отличие от классических, устье его значительно шире, и нижняя часть зонта не будет подвергаться нагреву, более вероятен нагрев части верхней (недостаточно открыт или вовсе перекрыт шибер). Отсюда несколько специфичная конструкция верхней части – деревянные конструкции удалены от места вероятного нагрева, окраска выполнена термостойкой краской.

Вытяжной зонт своими руками


Как уже говорилось, развертку можно построить средствами начертательной геометрии безо всякой «натурности», только на бумаге или экране, но в моем случае для построения модели «на местности» в натуральную величину было почти все готово. Нижний периметр, на котором будет крепиться раструб зонта и верхний для крепления шибера уже были. Оставалось вычертить в натуре выходное отверстие и натянуть четыре веревочки. Модель нетрудно перенести на чертеж и сделать развертку.




Развертка снабжена припусками на элементы крепления к шиберу и элементам деревянной конструкции. Готовая развертка разделена на две части – левая-передняя-правая стороны и отдельно задняя, для переноса на стандартный лист оцинкованной стали (целая развертка не помещалась по ширине). Большая часть также имеет припуски для соединения с задней стенкой.



Гнутье без специального гибочного станка делается на жестком ровном (по возможности и прямоугольном) крае. Это может быть край рабочего стола, верстака, установленная специально толстая доска. Железка по линии гиба прижимается сверху доской с ровным краем (металлическим уголком) двумя струбцинами. При умеренных длинах гиба и оцинкованной стали толщиной 0,5 мм, удается получить вполне приемлемый в обычных случаях результат. Мелкие детали удобно гнуть между двумя металлическими уголками, зажатыми в слесарных тисках.

Свою жестянку гнул на станине самодельного токарного станка, прижав сверху доской-дюймовкой. Гиб следует делать не точечно (киянкой по железке), а через ровную длинную прокладку (обрезок доски).




Гнул в такой последовательности – лепесток для соединения с отсутствующей задней стенкой, ближайшее ребро. Переворачивал заготовку и повторял. На полученной неполной усеченной пирамиде отгибались лепестки сверху и снизу сторон при помощи деревянного бруска соответствующей длинны, отдельно вырезалась задняя стенка. Ее отгибы удобнее было делать сразу.



Задняя стенка была припаяна к основной части. Паял небольшой газовой горелкой оловянно-свинцовым припоем со специальным «горелочным» флюсом от медных водопроводов. Флюс представляет собой сероватую густую пасту и содержит частички припоя, при достижении поверхностями нужной температуры они плавятся и флюс становится серебристого цвета – время вводить припой. Предназначен флюс для работы с оловянно медным припоем, но хорошо работает и со свинцовыми. Можно также применять другие неорганические флюсы (органика горит и копоть затрудняет пайку), например «паяльную кислоту» - хлористый цинк. Выполнять конструкционную пайку больших деталей можно и относительно маломощным паяльником подогревая место пайки пламенем горелки, строительным феном, электрическими нагревателями (утюг, электроплитка). Кислотные флюсы следует отмывать теплой водой незамедлительно после остывания деталей.
При пайке относительно больших коробчатых штуковин из тонкого металла, существует неприятный момент – железки сильно коробятся от местного нагрева и хорошо подогнанные тонкие швы оборачиваются некрасивыми трудно паяемыми волнами. Трудность удается значительно уменьшить частым механическим креплением поверхностей. Здесь, такого рода крепление сделано вытяжными заклепками.

В целом, установка на место задней стенки выглядела так – нанести разметку задней стенки на железку, вырезать. Отогнуть сверху и снизу лепестки, разметить на боковых сторонах отверстия для заклепок, накернить, просверлить, зенковать отверстия (убрать заусенцы). Приложить заднюю стенку к основной части зонта, закрепить. Разметить ответные отверстия для заклепок, убрать заднюю стенку, накернить центры отверстий на основной части зонта, просверлить, зенковать. Зачистить некрупной шлифовальной шкуркой места пайки, нанести флюс, приклепать. Паять, удалить остатки флюса.



Шибер

Отдельной, довольно трудоемкой частью конструкции стал шибер. Его конструкцию, решено было сделать на манер печной задвижки – в отличии от поворотной, она допускает невысокую точность изготовления. Материалом послужил имеющийся в наличии стальной лист толщиной 1мм. Соединения выполнены пайкой.

После разметки, вырезаны три основные плоские детали, на основании вырезан квадратный проем размером 150х150 мм (для воздуховода ø150 мм). Над основанием шибера припаяна крышка. Крышка положена на отрезки стальной оцинкованной проволоки диаметром 2 мм, предварительно, на место пайки нанесен флюс.


Из вырезанной полосы той же стали, согнута цилиндрическая горловина для подключения круглого воздуховода диаметром 150 мм. Горловина согнута на стеклянной трехлитровой банке и тщательно подогнана (диаметр). Концы ее спаяны. Готовая горловина припаяна на крышку шибера до прорезывания отверстия. Таким образом, удалось несколько уменьшить коробление спаиваемых поверхностей.



Изнутри по окружности припаянной горловины были насверлены отверстия, перемычки между которыми выпилил «обмылком» абразивного круга маленькой УШМ. Крупную доводку отверстия также удалось сделать толстым зачистным абразивным кругом УШМ, затем полукруглым напильником.



Готовый шибер приложен к вытяжному зонту, отмечены места занимаемые «лапками», в местах где можно, размечены, накернены и просверлены отверстия для заклепок. Места прилегания зачищены, нанесен паяльный флюс. Шибер приклепан на место, место соединения пропаяно. Флюс отмыт теплой водой, железка высушена.

После примерки конструкции, верхняя ржавеющая часть конструкции зачищена, обезжирена бензином и в два слоя окрашена черной термостойкой краской. После высыхания, вытяжной зонт с шибером в четыре руки установлен на место.



Выводы, работа над ошибками

В целом, конструкция получилась без существенных просчетов, но несколько мелочей можно было бы и улучшить.

Верхний пояс внешнего деревянного крепления (шибер) не понадобился совершенно – при штатном креплении нижней части, вся конструкция стоит очень жестко и любые разумные усилия при открывании-закрывании, даже сильно заевшей задвижки шибера, выдерживает не дрогнув. Широкие «поля» на шибере при этом не пригодились.

Пайка боковых ребер при установке задней стенки была излишней – вполне хватило бы и заклепок.

К вытяжному зонту будет присоединены несколько стандартных жестких дымовых труб ведущих на чердак (или мягкий гофрированный алюминиевый воздуховод), заканчивающиеся вытяжным вентилятором. Воздуховоды вне отапливаемого помещения потребуют тщательной теплоизоляции.

Babay Mazay, март, 2019 г.
