    Здравствуйте, сегодня я покажу процесс создания весьма простого, и в то же время мощного двухтактного преобразователя напряжением на 9кВ.

    Суть устройство очень проста. Подаем напряжение на вход номиналом 12в, и на выходе получаем уже напряжение порядка 9кВ. При этом кпд схемы достигает 95%!

    Вообще самая схема начинает работать и от 4В, но напряжение на выходе будет не более 3кВ.
    Сфера применения устройства весь разная. Например их применяют для катушек "Теслы", ионизации воздуха, в плазменных зажигалках.

    Внимание! Высокое напряжение! Соблюдай ТБ!

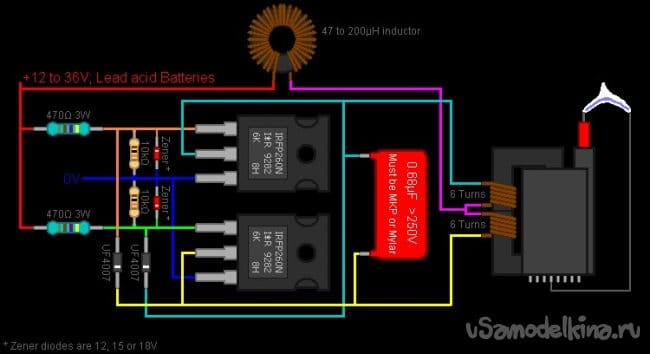

    Вот схема для сборки

    Перед началом хотелось бы рассказать максимально просто и кратко как работает эта схема.
    Главное в этой схеме это 2 транзистора (поэтому и двухтактная) и высоковольтный трансформатор.

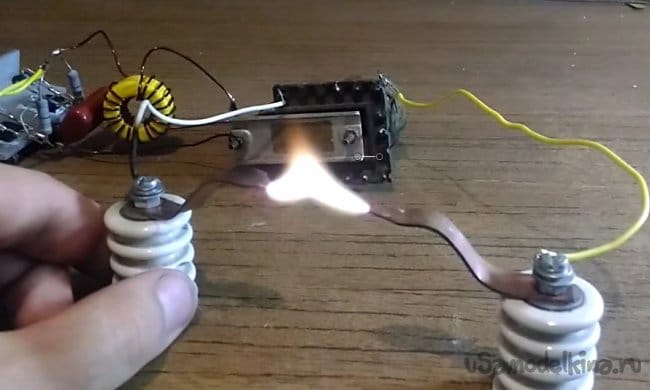

    Один из транзисторов открывается и качает одно плечё обмотки, потом он закрывается и уже другой открывается, так же качает другое плечо обмотки и все это на частоте 30кГц.На выходе получаем "жирную" дугу которая способна "тянутся" до 3см (при питании от 16В - 5см)!

    Перед началом чтения статья, я рекомендую посмотреть процесс сборки и испытаний:



    Вот что нам потребуется:





    Подробное описание изготовления:

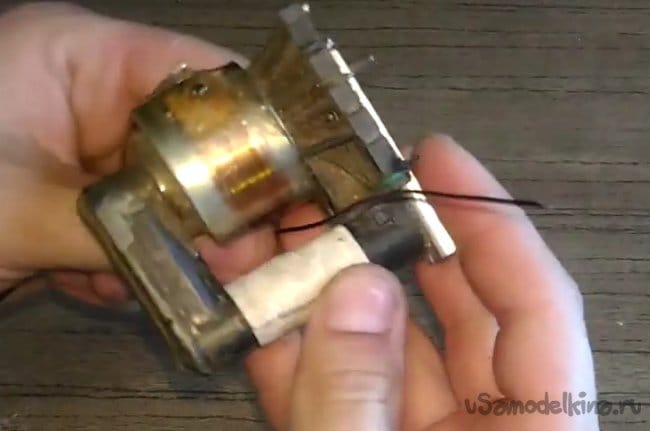

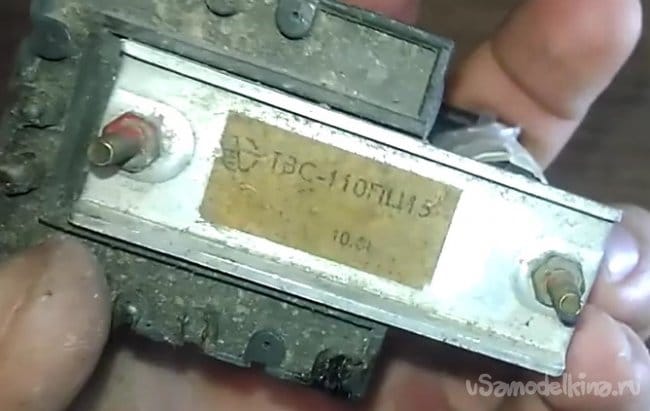

    Шаг 1: Намотка обмотки трансформатора. Подготовим трансформатор.

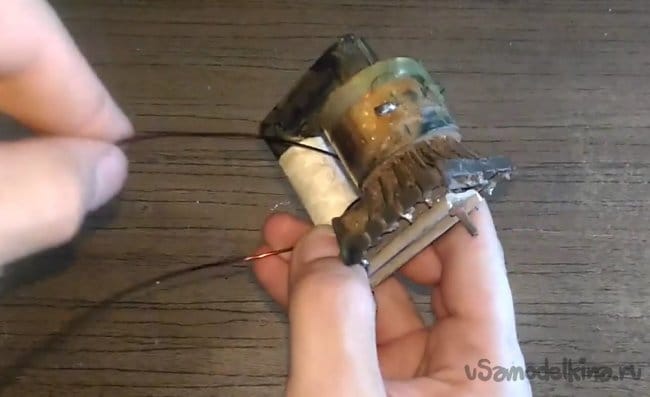

    Возьмем провод 1мм2 1 метр и начнем наматывать обмотку.

    Продеваем провод и просто придерживая, наматываем 3 витка провода.

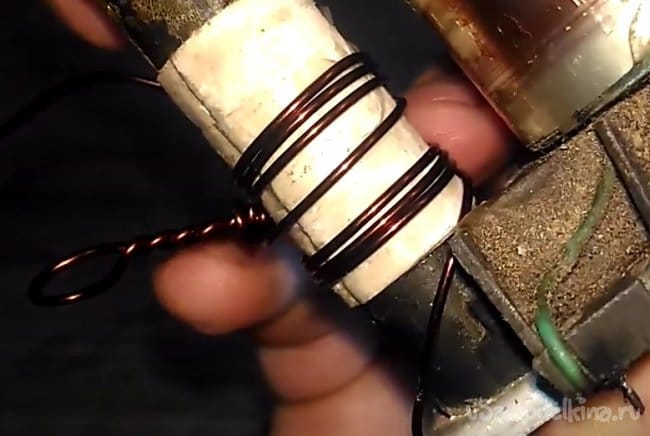

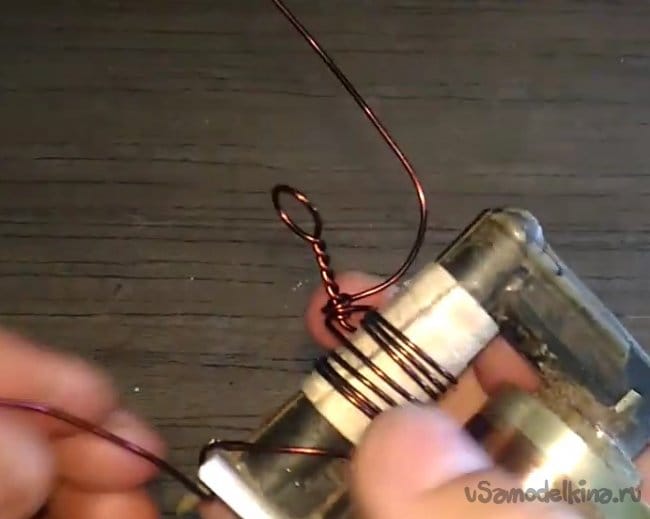

    В следующем, четвертом витке необходимо сделать так называемый "отвод". Тоесть просто продеть, но не полностью, что бы получилось такое кольцо.

    Это кольцо необходимо немного прижать.

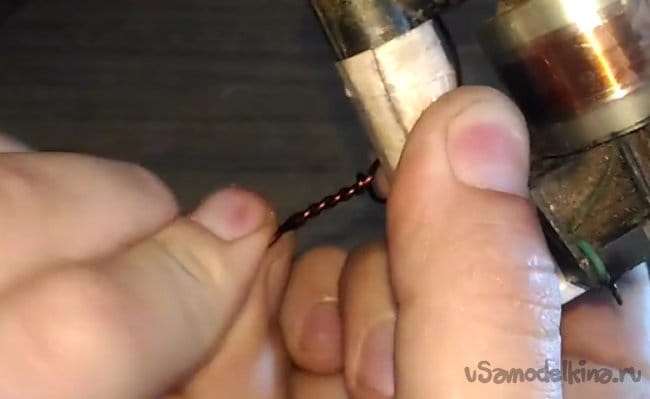

    А затем скрутить. Но де конца.

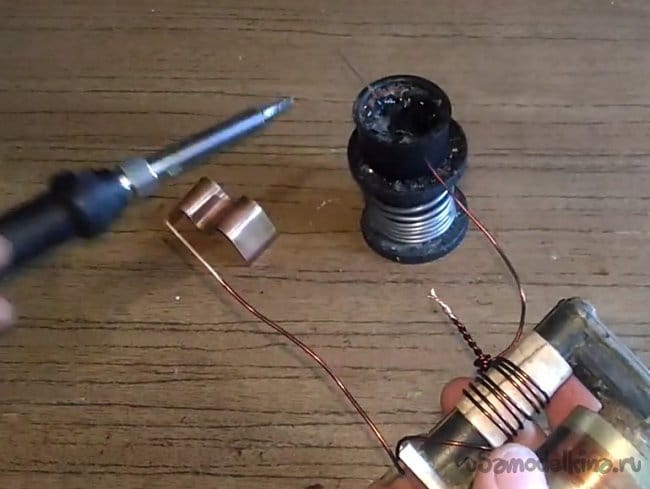

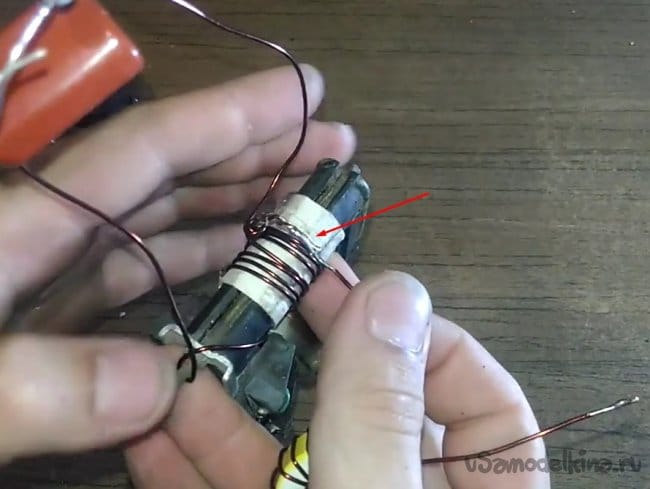

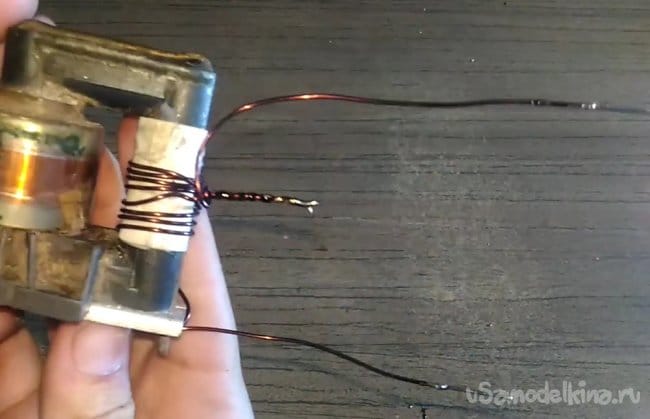

    Дальше мотаете остальные 3 витка (и лично я обвязал конец вокруг этого "отвода" для того что бы катушка не раскрутилась)

    Вот так все должно получиться.

    После откусываем лишний кусок (он еще нам пригодится) провода бокорезами.

    А так же и меленькое кольцо с отвода.

    Вот уже финальный, готовый трансформатор.

    Осталось только зачистить концы и залудить их.




    Шаг 2: Намотка ферритового кольца. Возьмем кольцо и кусочек провода, что остался после намотки транса.

    Продеваем провод, придерживая пальцем делаем примерно 16-18 витков.



    Вот так должно выйти.

    Затем все то же самое, зачищаем лудим.


    Шаг 3: Подготовка радиатора. Первым делом проденем винтики в изоляционные шайбы.

    В след за этим нанести термопасту на слюдяные прокладки и транзисторы.


    Дальше прислоняем прокладки к радиатору


    А затем и сами транзисторы.

    Прикручиваем их к радиатору (напомню через винты с изоляционными шайбами)

    Итог.

    Шаг 2: Пайка.
    Подготовим стабилитроны.

    И припаиваем их между затвором и истоком транзистора.


    Доже самое проделываем и со вторым транзистором. И получаем на этом шаге это.

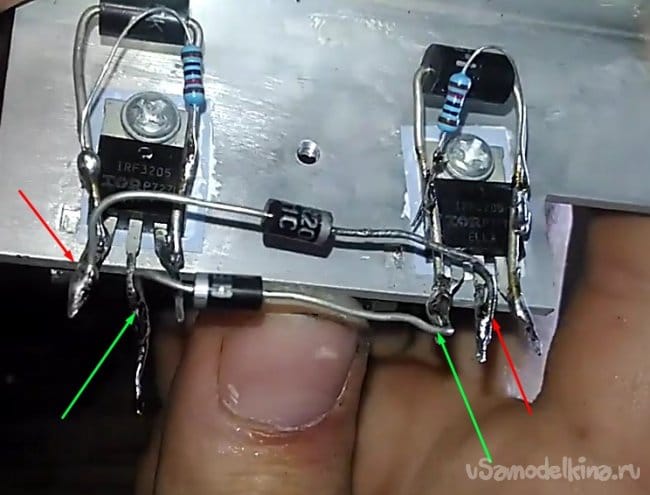

    Далее припаиваем резисторы на 10кОм так же как и стабилитроны (между 1 и 3 ножками транзистора)

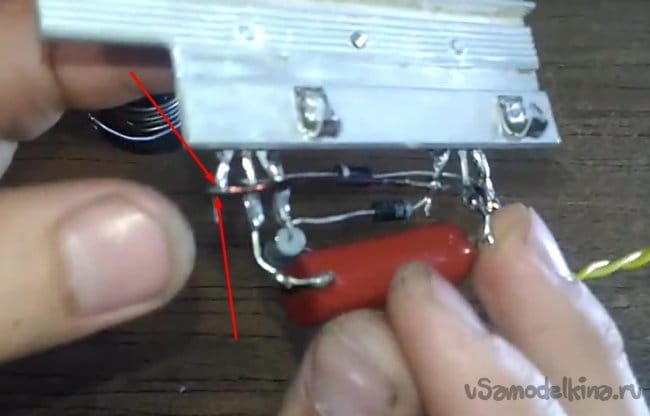

    Затем паяем диоды. Анод диода ("плюс") к затвору левого транзистора, а катод ("минус") к стоку правого транзистора.


    И наоборот.

    Пришла очередь конденсатора.

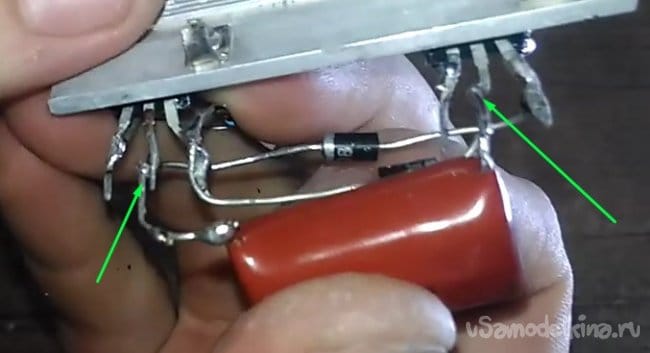

    Его припаиваем параллельна стокам (центральным ножкам) транзисторов.

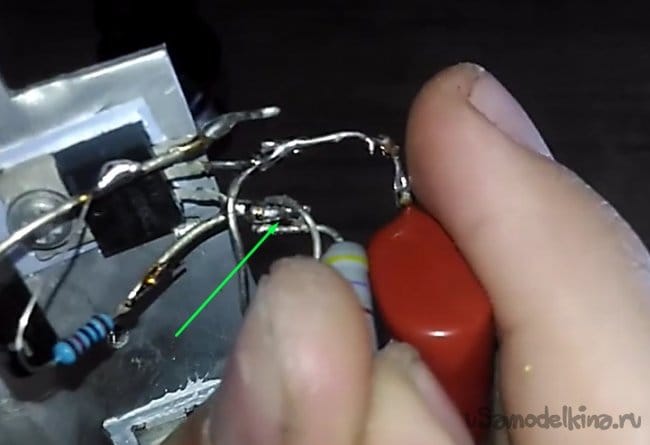

    Осталось "разобраться с затворами". Возьмем наши резисторы на 220Ом и просто припаяем их к затворам обоих транзисторов.

    Концы этих резисторов соединим между собой и припаяем для более надежного контакта.


    У нас еще остался небольшой кусочек 1мм провода.

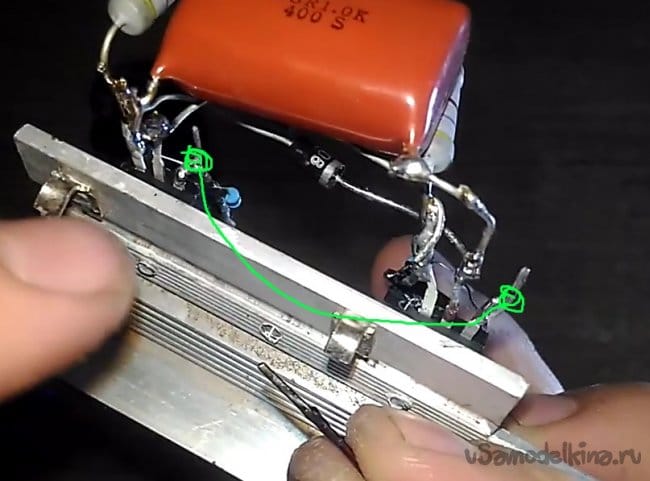

    Необходимо его зачистить с обоих концов. И сделать некую "перемычку" в этих участках (соединяем истоки).

    В след за этим припаиваем провода по питанию.

    Плюс питания (желтый провод) припаиваем к месту соединения резисторов на 220 Ом.

    А черный провод (минус) на исток любого из транзисторов (напомню они соединены перемычкой)

    Пришла очередь самого "главного".

    Концы обмотки трансформатора припаиваем параллельна конденсатору.


    Приготовим ферритовое кольцо.

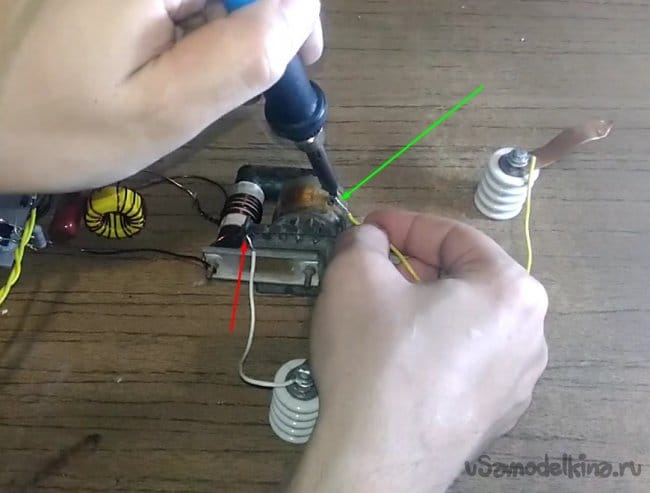

    Один конец которого припаиваем к отводу.

    А второй к месту соединения 2 резисторов на 220 Ом.

    Теперь осталось только припаять высоковольтовые разрядники к трансформатору к выходу высокого напряжения.

    И на этом все! Остается только подключить. На желтый (плюсовой) и черный (минусовой) провода подаем напряжение от 4в.
