Индуктоган своими руками


Привет всем любителям самоделок. В данной статье я подробно расскажу и покажу, как сделать простейшей ускоритель масс своими руками буквального за 30 минут. На выходе получаем скорость снаряда 58 м/с при энергии 4.5 Дж.

Данная самоделка будет полезна тем, кто изучает электромагнетизм, а так же интересуется радиоэлектроникой.

Для сборки самоделки нам потребуется:
1. Медный залокированный медный провод диаметром 1,18мм и длины 50-60см, а так же обычный кусок провода сечением 1.5мм
2. Электролитический конденсатор емкость 3100 мкФ 400В
3. Мощный силовой тиристор марки Т161-160
4. Преобразователь напряжения на 400В
5. Блок аккумуляторов (для питания преобразователя)
6. Шуруповерт и 2 сверла на 6мм и 1мм
7. Ножницы по металлу (для изготовления снаряда)
8. Бокорезы и плоскогубцы
9. 1.5V батарейка
10. Кусочек меди (алюминия или латуни)
11. Кусочек фанерки (для намотки катушки)
12. Отвертка и пару винтов
13. Клей
14. Изолента
15. Гвоздь 6мм (служит в роли направляющей)
16. Нож

Шаг первый (подготовка платформы для катушки)

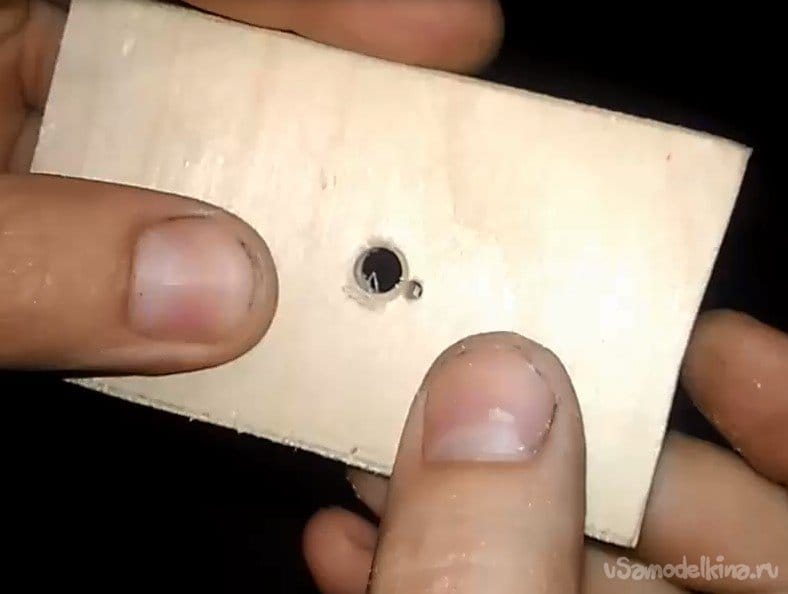

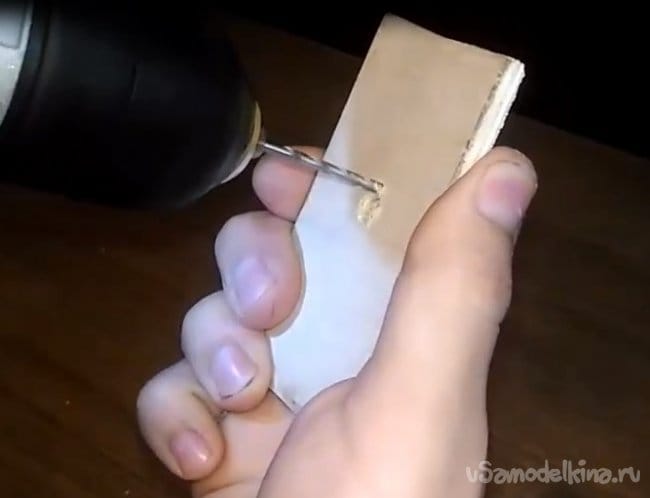

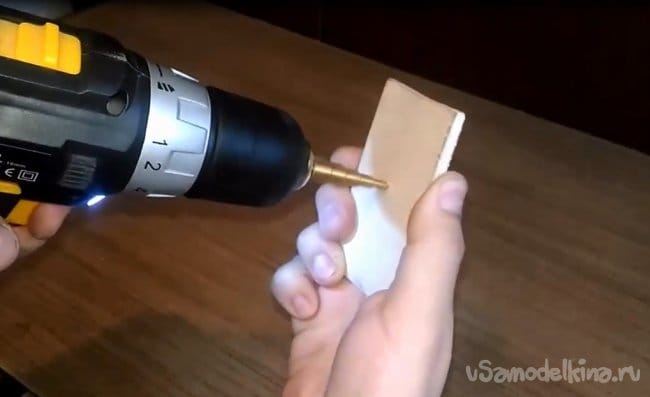

Первым делом просверлим в кусочке фанеры примерно по центру отверстие диаметром 6мм

Затем немного выше отверстие диаметром 1мм

Должно получится примерно так:

Шаг второй (намотка катушки)

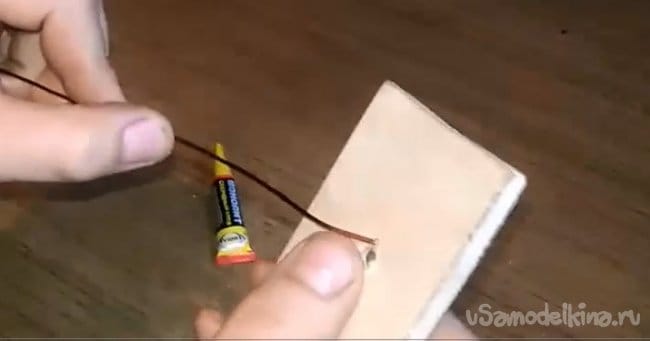

Продеваем в маленькое отверстие провод с небольшим запасом

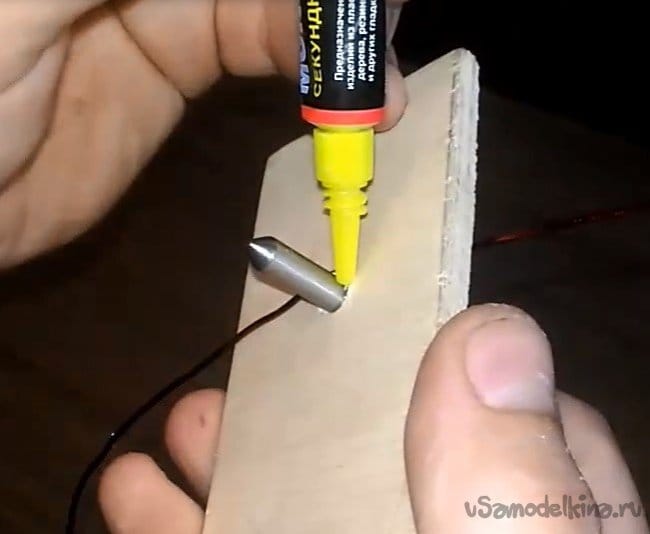

В другое отверстие вставляем направляющую (гвоздь 6мм) и фиксируем клеем

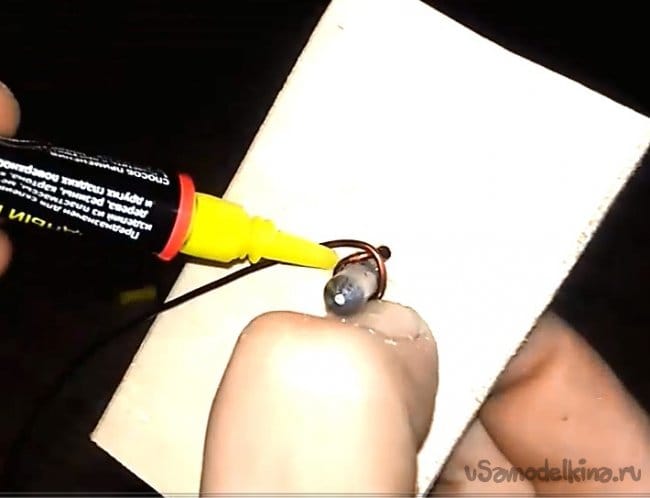

Так же клеем фиксируем провод
Индуктоган своими руками

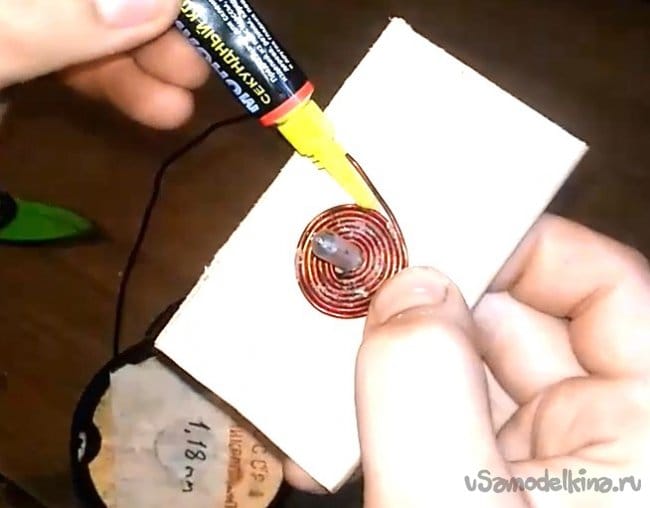

Начинаем наматывать провод, постепенно получаю плоскую катушку и через каждые 2-3 витка фиксируем клеем

Делаем примерно 8-10 витков:

После того, как клей высох можно еще раз все хорошенько им промазать

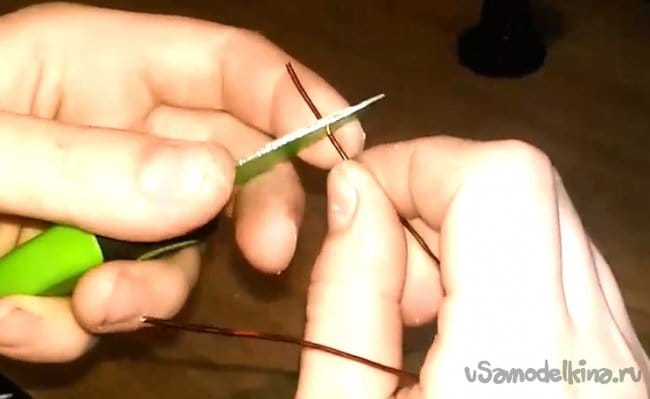

Снимаем изоляцию с концов провода

Шаг 3 (приступаем к сборке)

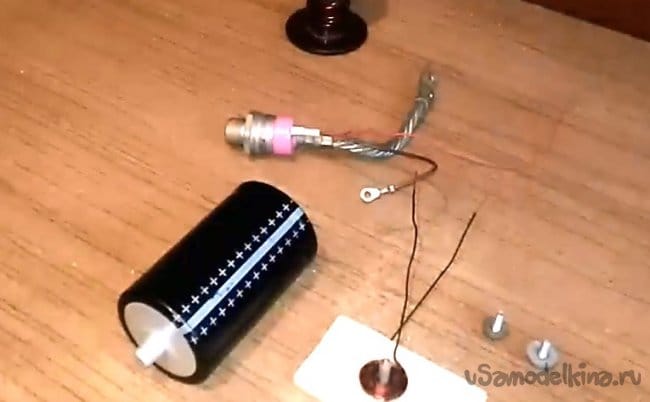

Подготовим конденсатор, тиристор и пару винтов

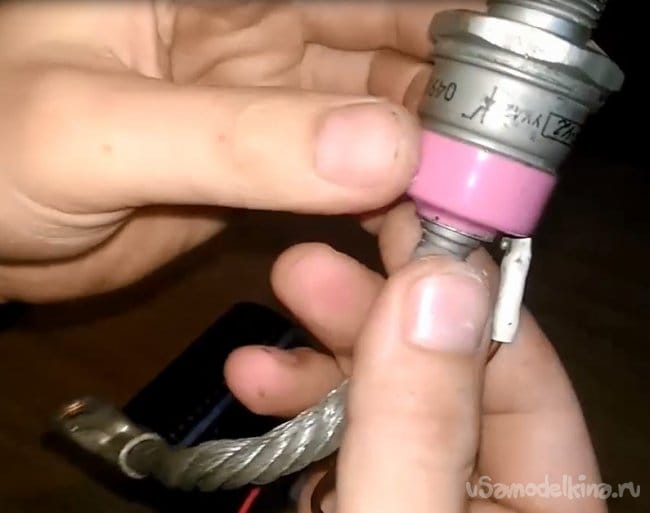

Берем тиристор

И подключаем его "косу" на минус конденсатора

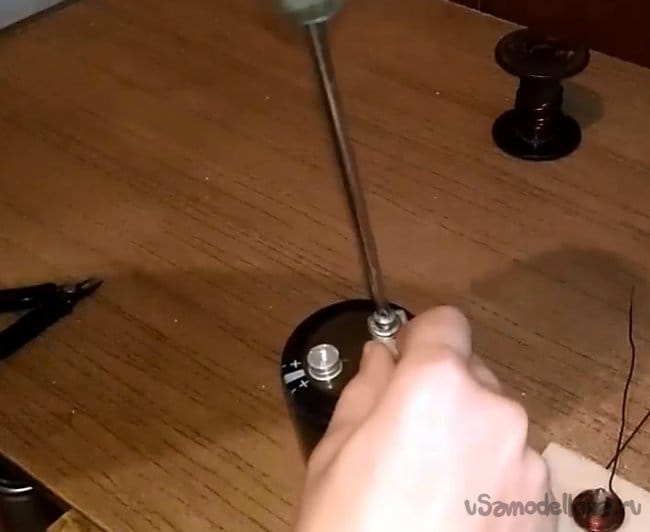

Фиксируем винтами

Желательно затягивать по туже для лучшего контакта
Затем берем один из концов катушки, и создаем форму крюка

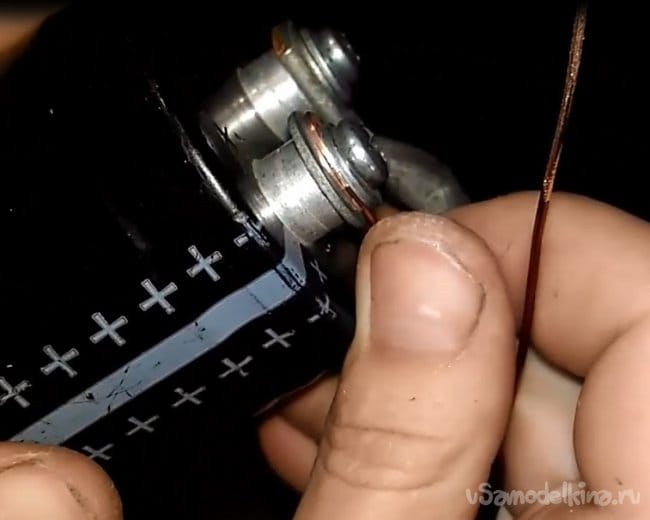

Желательно через шайбу, продеваем конец таким образом

И подключаем к плюсу конденсатора

Теперь необходимо соединить анод тиристора и другой конец обмотки.

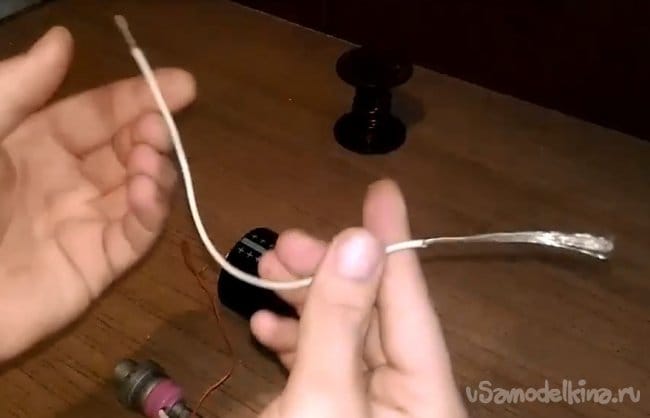

Для этого берем провод 1.5 квадрата

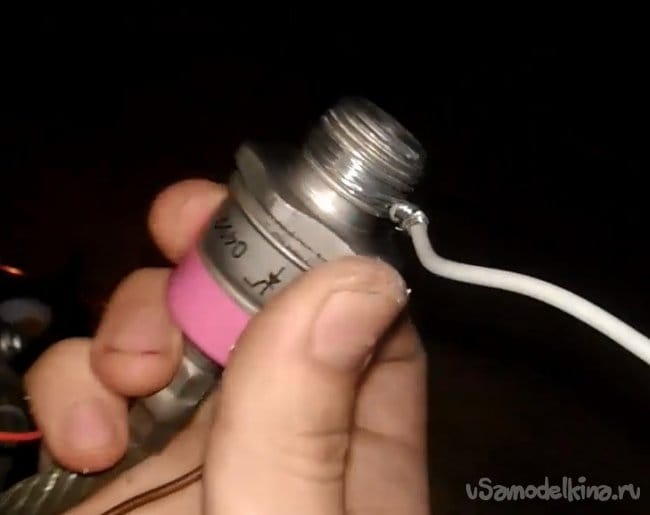

Обвязываем один конец вокруг анода примерно так

Для изоляции а надежности соединения фиксируем изолентой

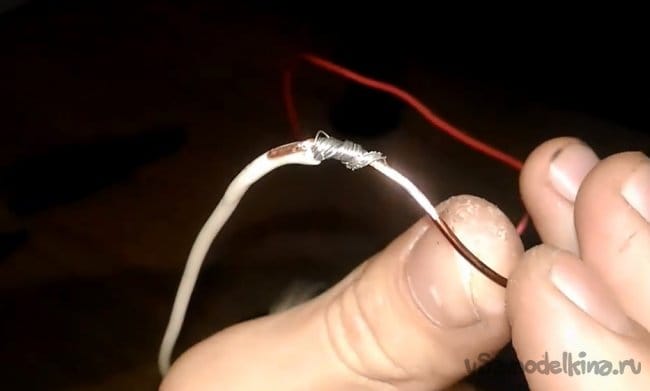

Второй конец провода так же методом "скрутки" соединяем с концом обмотки


Точно так же обвязываем изолентой

Шаг четвертый (подлючение "логической" части)
Параллельно "косе" тиристора есть провод

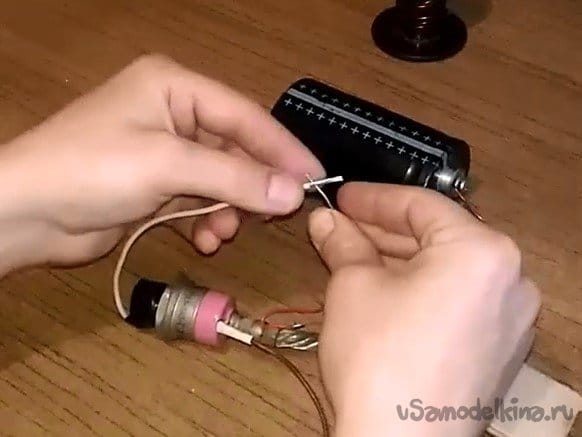

взяв 1.5 вольтовую батарейку
необходимо ее минус соединить к общим минусом тиристора (катадом), и для надежности и изоляции обмотать изолентой

Таким образом должен остаться только 1 провод от тиристоа, при замывании которого на плюс батарейки на катушку подается напряжение.
Шаг пятый (подготовка снаряда)
Возьмем кусочек меди

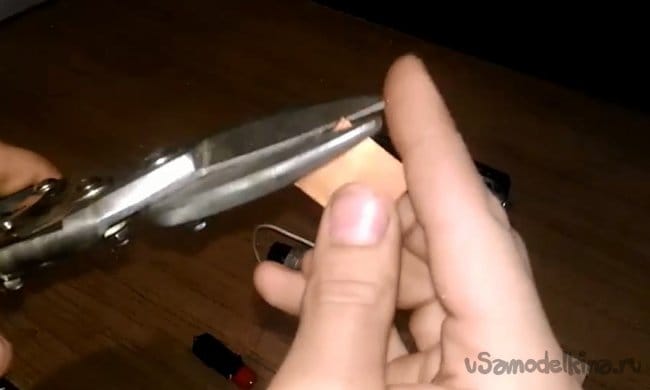

и ножницами по металлу обрежем лишнее

Затем примерно по центру необходимо просверлить отверстие диаметром 6мм

доработав напильником (либо любым иным удобным средством) получаем что то подобное

снаряд должен легко входить в направляющую
[/img][/center]

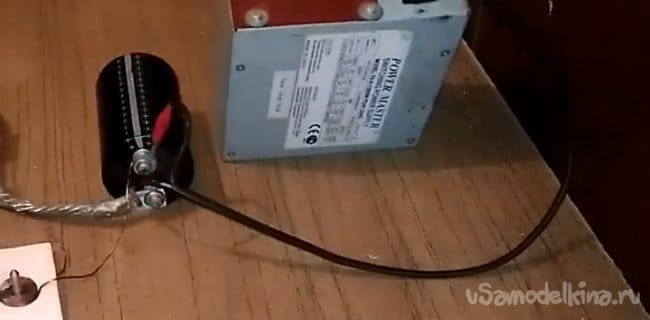

Шаг шестой (подключение)

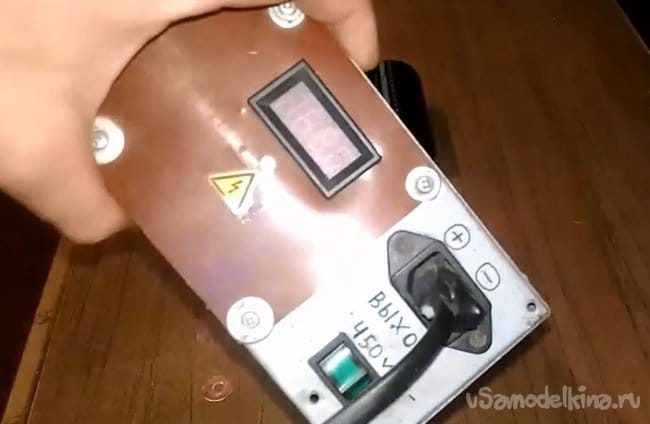

Для подключение нужен источник 400В для зарядки конденсаторов

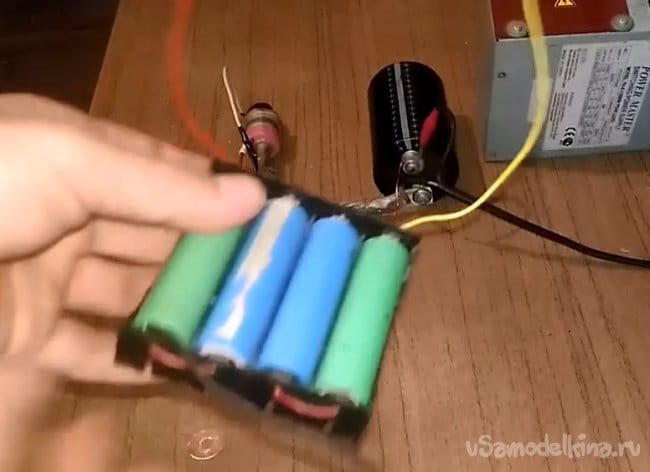

Для его питания использую блок аккумуляторов

от источника питания "+ к + - к -"

Коммутация осуществляется прикосновением управляющего провода от тиристора (тот что остался) к + батарейки

В итоге при зарядки конденсатора до 400В снаряд вылетает со скоростью 58м/с и энергии 2.5Дж

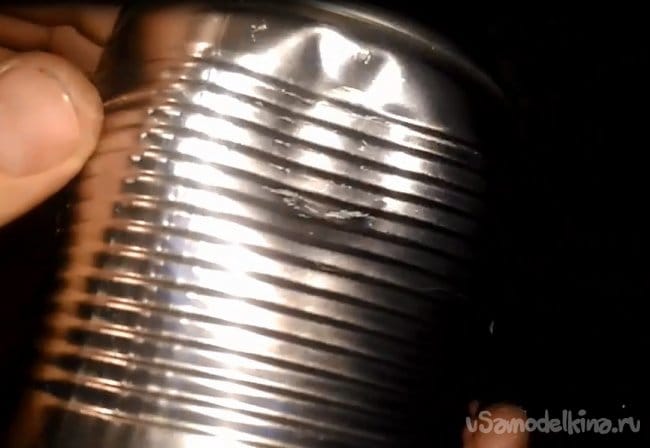

Этого более чем достаточно для создания крупных вмятин



На этом все, спасибо за внимание и успехов в начинаниях.
