Сторожевое устройство


Здравствуйте друзья Самоделкины!

До недавних пор я проживал в доме, где не огорожен был земельный участок. Теперь вы понимаете, о чем идет речь. Все, что сажали на нем было доступно всем рядом проживающим соседям. Так что половину урожая собирали все, кому не лень. Да и загородить участок в 15 соток было не так то просто. Я нашел другой выход – собрал сторожевое устройство. И оно мне очень помогло.

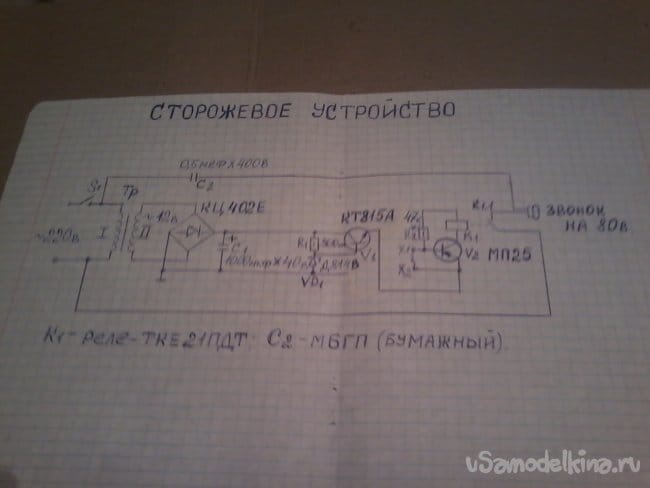

Как оно работает? Это обычное электронное реле на транзисторе V2, между базой и эмиттером которого (зажимы Х1 и Х2) включен охранный шлейф. Он обозначен на схеме волнистой линией. Это обычный медный провод диаметром 0,1-0,2 мм, например ПЭВ -1 0,1, протянутый вдоль границы охраняемого объекта. Сопротивление такого провода - 1,5-2 Ома на погонный метр. Этот провод я натягивал между вбитыми в землю деревянными колышками высотой от земли 50-70 см. На такой высоте его обычно обрывает человек, а ни кошки и собаки. Провод очень тоненький и практически не заметен, а уж ночью и тем более. Пока шлейф цел, транзистор закрыт. А как только его оборвут, то тут же срабатывает сигнализация (в моем случае звонок). Схема устройства показана на фото


Для сборки данного устройства нам потребуются следующие материалы и инструменты
Это: понижающий трансформатор 220/12В, диодный мост КЦ-402Е или же диоды Д226 -4 шт, тумблер, электролитический конденсатор 1000 мкФ* 40в, для звонка на 80В (от телефона ТА-57М) нужен бумажный конденсатор марки МБГП на 0,5 мкф*400в, транзистор КТ 815А- для блока питания схемы, транзистор МП 25, Резистор 0,5 вт 360 ом -1 шт, 47 ком - шт, Реле надежно срабатывающее от 9 в (у меня стоит ТКЕ21 ПДТ) , 5-ти штырьковый магнитофонный разъем «Мама» - 1шт, стабилитрон Д814В – шт, сетевой шнур с вилкой, монтажная плата.

Инструменты: паяльник, припой, пинцет, монтажные провода, кусачки, пассатижи, небольшие уголки для крепления корпуса -3шт , винтики и гайки М3, корпус небольших размеров, мультиметр , отвертки.

Собираем следующим образом:
Шаг -1. Проверяем все радиодетали на работоспособность мультиметром. После этого закрепляем в корпусе трансформатор, реле, бумажный конденсатор, тумблер, 5-ти штырьковый разъем, звонок.

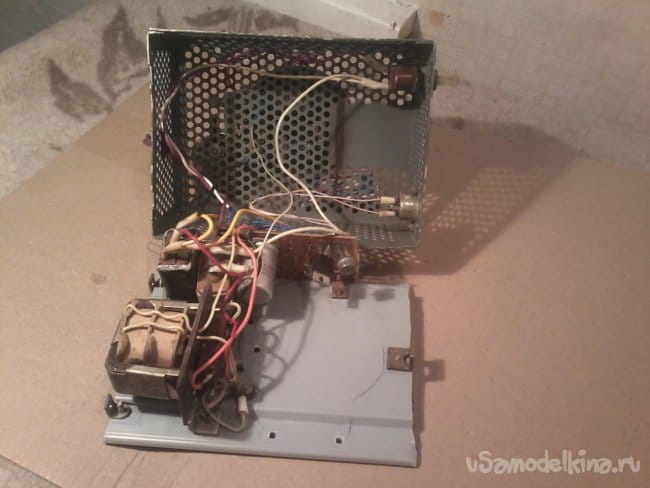

Шаг-2. Спаиваем все радиодетали на плате. Ее устанавливаем тоже в корпус ,спаиваем до конца всю схему.




Проверяем правильность сборки.

Шаг -3. Налаживаем устройство . На выходе блока питания должно быть 9 в. Подбираем резистор R2, при отключенном шлейфе должно надежно срабатывать реле К1. При налаживании вместо шлейфа можно подключить любой тоненький провод. После того, как добились чтобы реле надежно срабатывало, подключаем к зажимам «Х1 и Х2» любой провод длинной 20- 30 см. Транзистор должен закрыться и отключится звонок. Если будет все как я написал, то налаживание закончено.

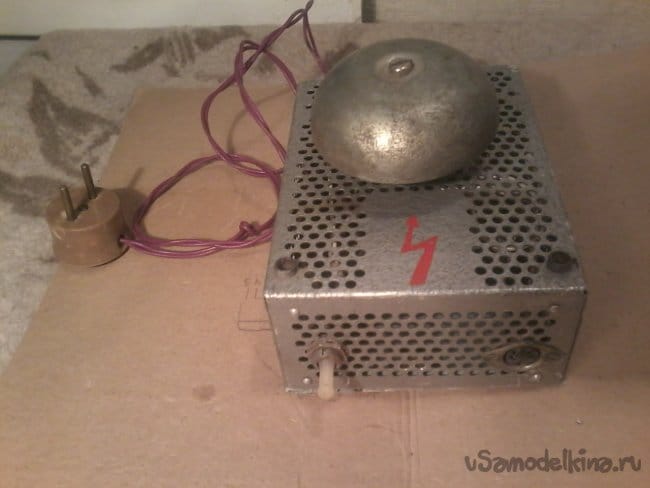

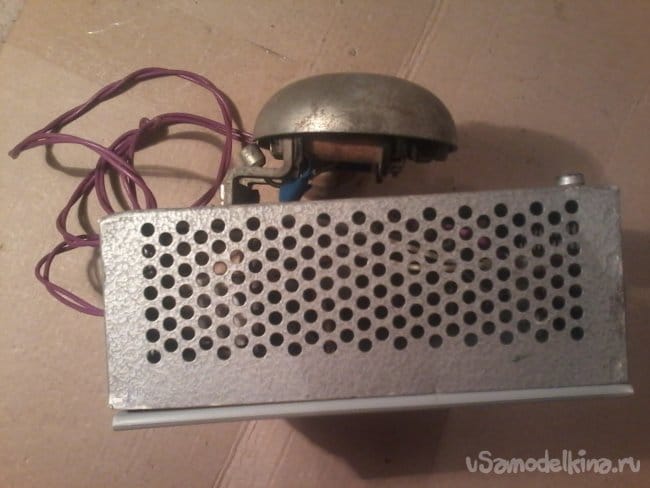

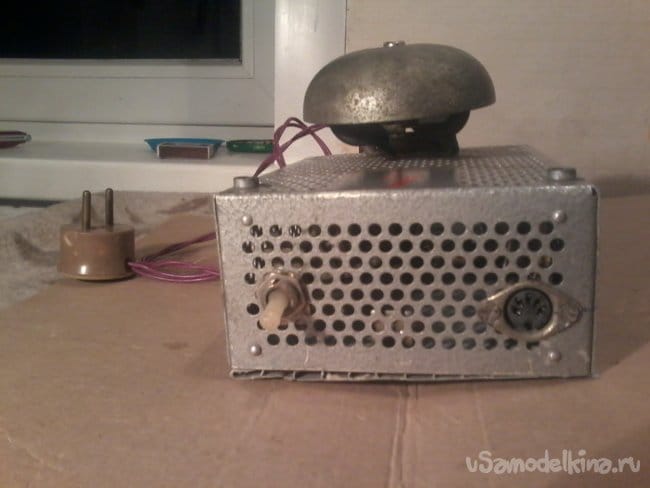

Шаг -4 . Собираем все в корпус и проверяем уже устройство с подключенным шлейфом.

Провод для шлейфа я использовал от любого малогабаритного реле.

Вот и все, сторожевое устройство собрано. Благодаря этой самоделке я отвадил нехороших людей, которые собирали наш урожай овощей и фруктов.

Успехов вам всем в вашем творчестве! До новых встреч.

Как сделать инструмент для очистки ковровых покрытий от шерсти животных

Тестер для сервоприводов

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
26 комментариев
  1. Иван_Похмельев
    Реле за один вывод к питанию подключаем? ;)
  2. ino53
    Цитата: Иван_Похмельев
    Реле за один вывод к питанию подключаем? ;)

    Ну что ты, редиска, по мелочам придираешься? Лучше обрати внимание, какой корпус, это же экран блока строчной развертки от лампового ящика secret
    1. R555
      опустел
      Кто не ошибается, тот не делает ничего.
      1. Валерий
        опустел
        Без тебя Земль?
        Але нови ностра алис!
  3. Иван_Похмельев
    Цитата: ino53
    какой корпус, это же экран блока строчной развертки от лампового ящика
    Возможно. Похож. Но, если от ТВ, а не, например, от осциллографа, то от какого-то совсем старинного: железо толстовато, да и изготовление какое-то капитальное. У тех, что выпускались в конце 60-х - в 70-е, как правило, или бок один был скошен, или в кожухе было отверстие для прохода высоковольтных проводов, или на стенке прорезь для крепления
    1. ino53
      Согласен. Но, по-любому, реликт жуткий.
  4. Иван_Похмельев
    Цитата: ino53
    Ну что ты, редиска, по мелочам придираешься?
    А и ещё придерусь.)) При том, что больше половины внутреннего пространства пустует, плата практически прижата к стенке, нет опасности замыкания только благодаря корпусу МЛТ-шки, играющему роль ограничителя.))
    1. Korolev
      Иван_Похмельев
      При том, что больше половины внутреннего пространства пустует
      Мне тоже показалось странным, почему автор разместил сам звонок не внутри, места предостаточно ...
      1. TOR
        -не-а! корпус будет заглушать "грохот", децибел на 20. А вот вилка с проводом: это шедевр! Хочу такую, на самовар!
        1. Korolev
          TOR
          -не-а! корпус будет заглушать "грохот", децибел на 20
          Стесняюсь спросить, с какого потолка цифирку взяли? scratch
        2. TOR
          помнится как эта "сковородка" звенит (ну примерно 60), а затолкав её в такую железяку, треть всяко потеряем! А вот с самоваром... Хочу найти старенький, щепками нагреваемый, подключить к нему газовый балон, центральное водоснабжение, вот ту вилку с тем проводом, вместо крышки - саб, на него кальян, вставить bt-усилитель и пригласить всех вас, погундеть о всём, за чаем...!
        3. Korolev
          TOR
          помнится как эта "сковородка" звенит (ну примерно 60), а затолкав её в такую железяку, треть всяко потеряем!
          Методикой измерений не поделитесь? Или так, от балды, типа: помнится на слух ну примерно 60, а сетка всяко создаст ПАС (панель аккустического сопротивления) с потерями в треть? xaxa
  5. Олег Бородинов
    Круто! Я аж детство вспомнил, сейчас инфракрасные барьеры, датчики движения, видеокамеры.
    1. ino53
      А в детстве не приходилось бегать по кустам, искать обрыв, сдирать изоляцию с ПЭВ-2, пытаться скрутить, а провод внатяжку, и все это под дождем?... cray smile
  6. pogranec
    .......
    Там нарушитель тихо ходит
    Кристал случайно оборвет
    Взлетит сигнальная ракета
    И группа поиска - вперед
    .......
    1. ino53
      Ребята-погранцы, пара прапорюг из бывших кружковцев, рассказывали об интересном агрегате - берет вибрацию земли от шагов, уровень и направление, и по радиоканалу передает на пульт.
      1. pogranec
        берет вибрацию земли от шагов
        было такое. Название не помню. Вдоль всей границы устанавалась с-175 "Гардина" или, в последнее время "Гоби". А на не упреждаемых участках еще дополнительные датчики + полоса прикрытия (дополнительные ряды колючки, мзп, и т.д.) То о чем вы говорите, представляло из себя цилиндры, кажется из алюминия. Внутри не знаю что, не разбирал. Закапывались они в землю и подключались, как дополнительный шлейф, к С -175
        Но не по радиоканалу.
      2. Korolev
        ino53
        берет вибрацию земли от шагов, уровень и направление
        Была такая, главное уметь отличать шаги человека от шагов животного!
        1. pogranec
          главное уметь отличать шаги человека от шагов животного!
          Ну на мелочь, типа шакала, она не реагирует, а медведи у нас не водились. В принципе по сработке в любом случае выезжает/выбегает тревожная группа и на месте разбирается.
  7. Pronin
    .......
    Кристал случайно оборвет
    .......

    Хотел представить "Кристал", который "оборвёт"... Может в который наступит ногой? И тут ракета из-под земли в небо ( красная, праздничная ) - Фыррр.... Ба-бах dance3
    Хотя, в оригинале было сказано про "Провод для шлейфа я использовал от любого малогабаритного реле." Вот интересно какой толщины получился (и какой длинны)?
    1. Korolev
      Pronin
      Хотел представить "Кристал", который "оборвёт"
      «Кристалл-3» - прибор приемно-контрольный охранно-пожарный ... Передача информации от прибора приемно-контрольного «Кристалл-3» осуществляется по физической паре проводов
      yes
      1. pogranec
        «Кристалл-3» - прибор приемно-контрольный охранно-пожарный
        - да. Она непосредственно на границе не применялась, у нас по крайне мере. Стояла на оружейке, на складах.
        1. Валерий
          А ещё было такое понятие, как "сетка П100". У вас не было, наверное... Уж больно лютая штука.))))
          Але нови ностра алис!
    2. pogranec
      Хотел представить "Кристал", который "оборвёт"... Может в который наступит ногой?
      - это переделка "Там на неведомых дорожках" Пушкин А.С. , Ну и вольности допускаются. Стих все таки, да еще и в шутливой форме.
      "Кристал" это сигнализация работающая на обрыв. А погран наряды, при невозможности связи с заставой, сигнализируют о положении с помощью сигнальных ракет, 2 красных ракеты прорыв в сторону границы, 2 зеленых прорыв в сторону тыла, красная+зеленая тревожная группа на выезд и т.д.
    3. Валерий
      И группа поиска - вперед

      И тут ракета из-под земли в небо ( красная, праздничная ) - Фыррр.... Ба-бах dance3

      И ещё, почему-то, под эти стихи, прям, вижу эту группу поиска:
      Бегут. Трое. Срочники. Обязательно, почему-то, в парадках под сапоги. (Ремешки фуражек под бороду). Один с собакой на поводке ("Классическая" овчарка)
      Але нови ностра алис!
      1. Korolev
        Валерий
        почему-то, в парадках под сапоги
        Ага, и сапоги надраены как на строевой смотр!
