Ещё одна урна из фреонового баллона

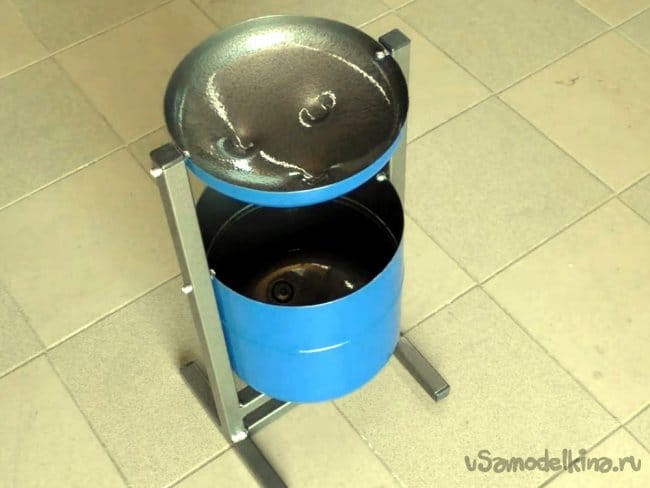

Возникает впечатление, что когда фреоновый баллон пустеет, то его обязательная реинкарнация – мусорная урна. И почти всегда – именно такая:

Но вот только у неё есть два недостатка:
• при изготовлении требуется сварка;
• она большая.

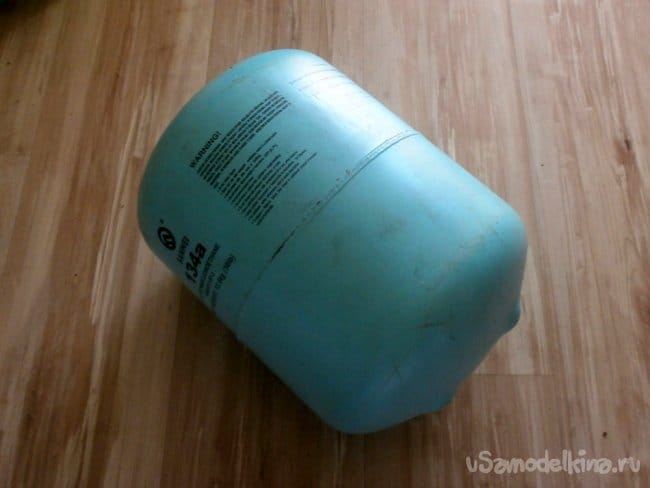

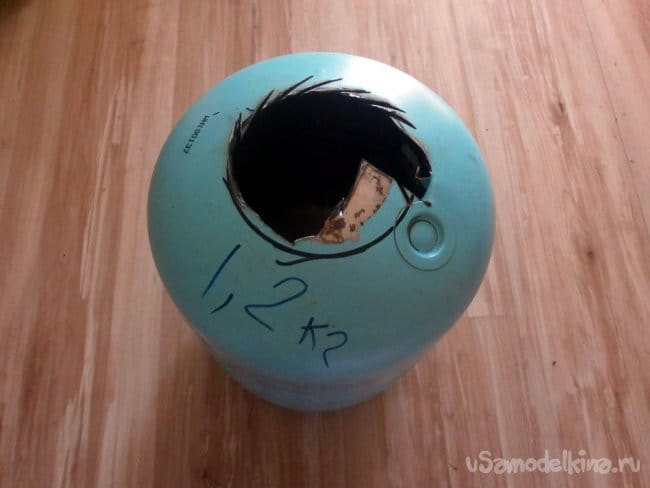

А мне же была нужна напротив, маленькая, вместительная, сделать которую элементарно просто. Для моей домашней мастерской на балконе: выкидывать мусор в картонную коробку уже надоело. Более того, у меня даже был лишний пустой баллон

который испортил, делая аналогичную печку для казанка на подарок.

А рвение сотворить что-то, усилилось тем, что ничего путного-полезного последние пару месяцев я не делал. Руки чесались, аж жуть: Самоделкины меня поймут.

Итак, мне понадобились:

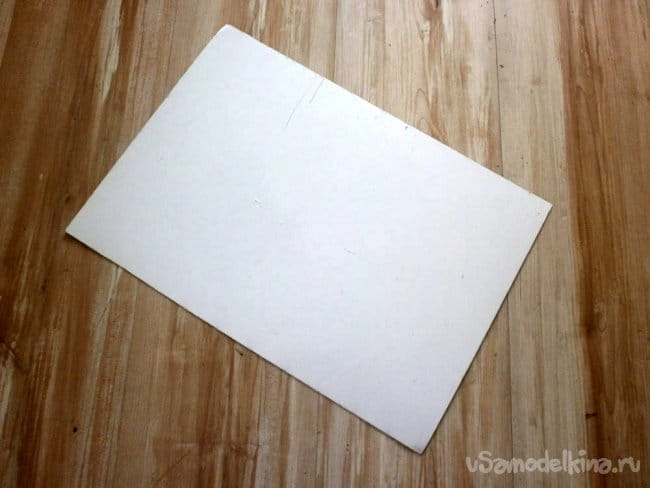

• лист металла 250х300 мм – взял тот, что используют оконщики для изготовления подоконников;

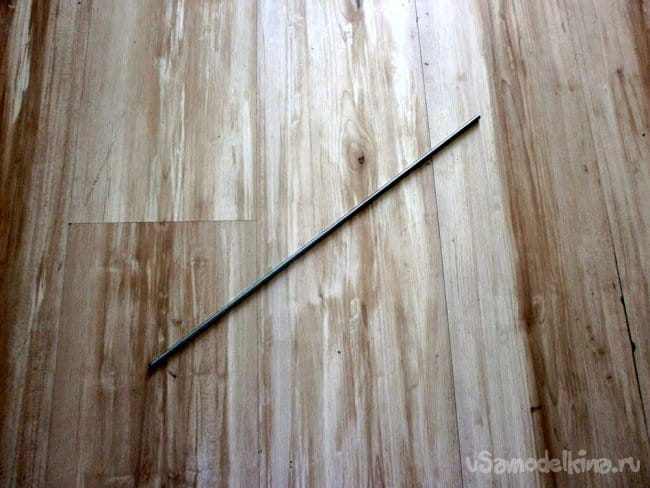

• пруток 6 мм с резьбой – совсем маленький кусочек;

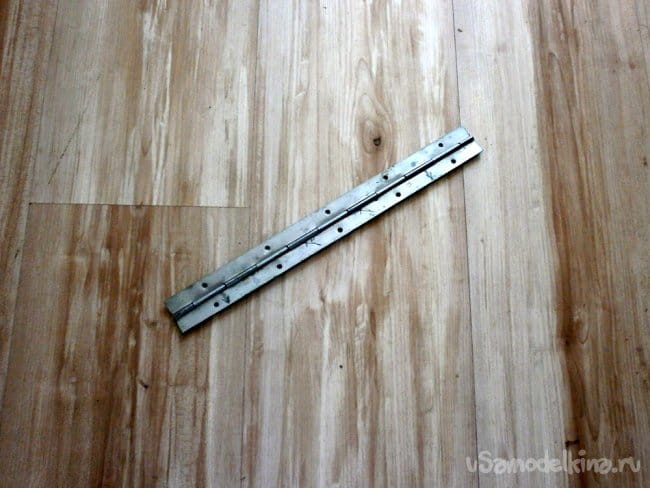

• рояльная петля – фрагмента длиной 300 мм хватает с головой;

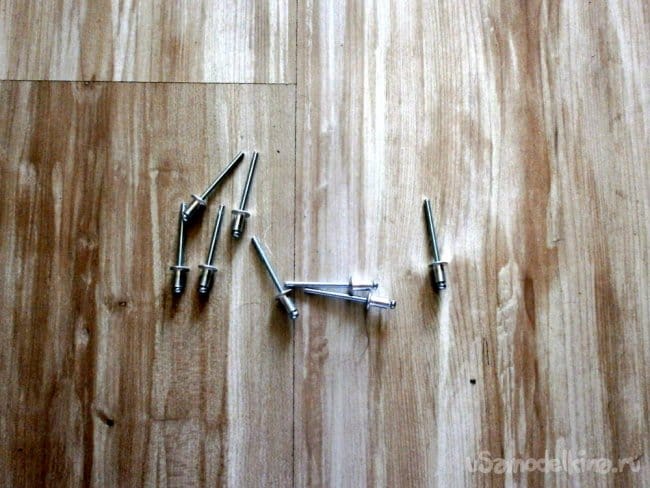

• 8 вытяжных клёпок;

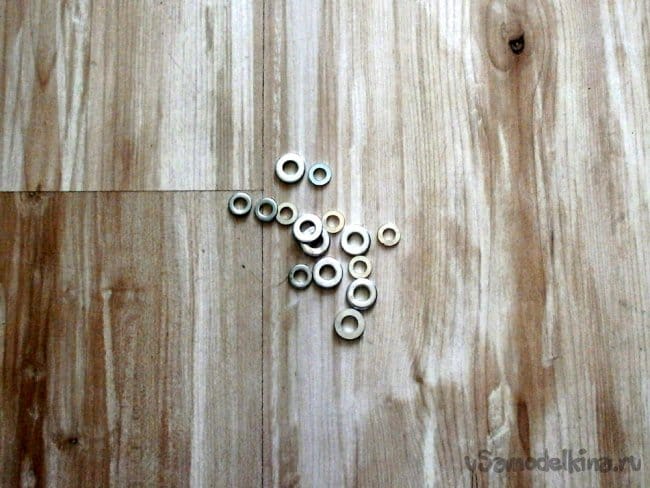

• шайбы – М5 тоже восемь штук, как клёпок, и М6, но уже побольше;

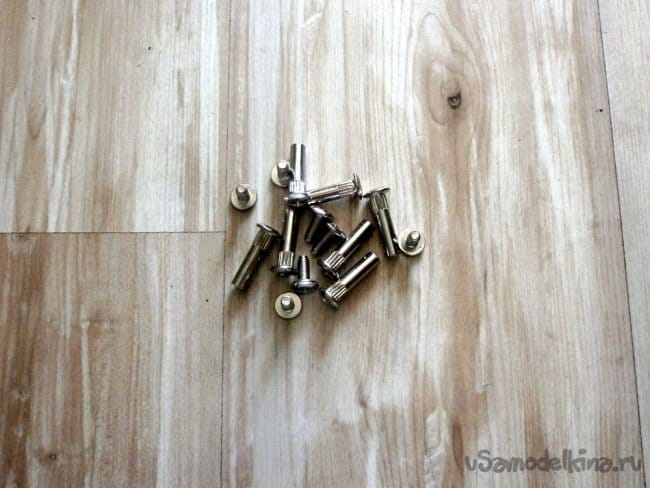

• 7 стяжных болтов, тех, что диаметром 7 мм;

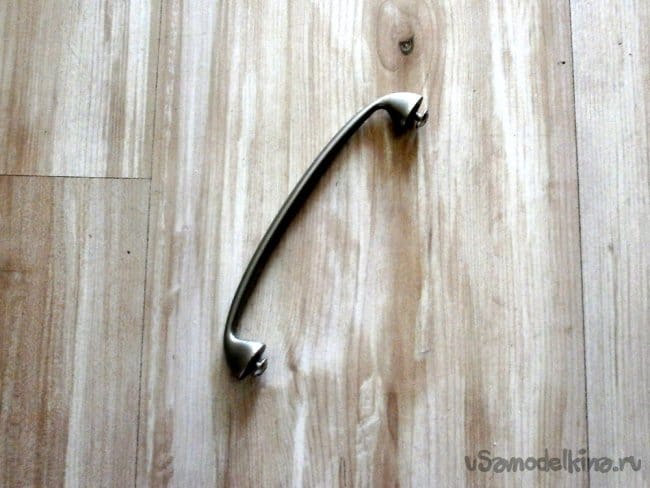

• и одна ручка для шкафов. Менял кухню, как раз осталась.

Само изготовление – безумно простое. Баллон разрезал болгаркой: мне нужна была часть высотой 220 мм. Вы же можете оставить побольше: урна будет более вместительной.

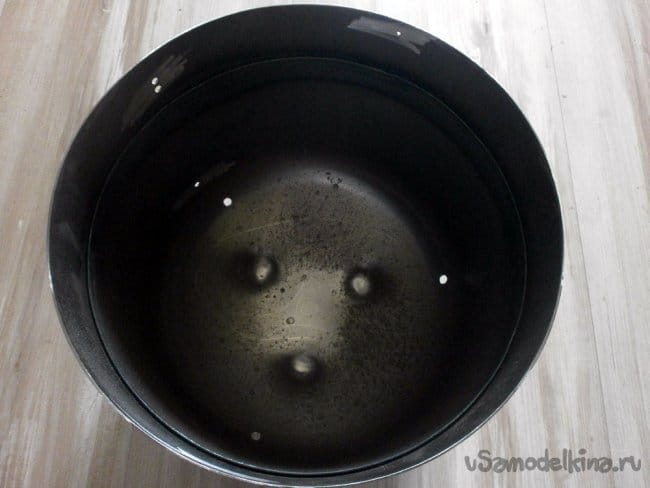

В ней сверлим 7 отверстий:
• три в днище диаметром 6 мм под ножки;
• два (одно промахнулся) для ручки в стенке 4 мм;
• и ещё два, 2,5 мм, в самом верху.

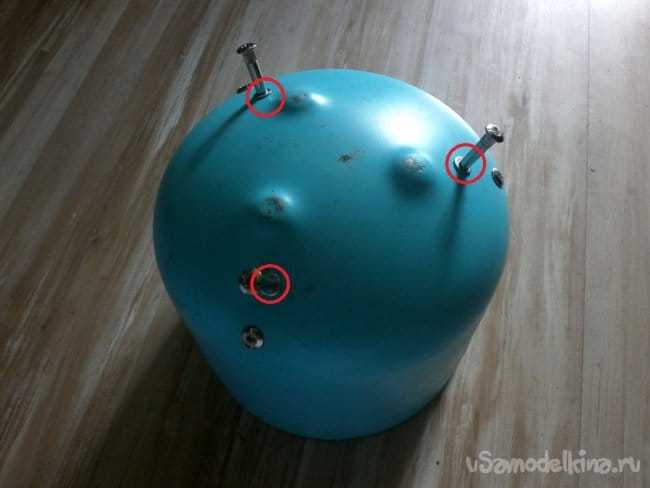

Прикручиваем ножки (снова промахнулся, поэтому пересверлил отверстия под меньший диаметр) обязательно прокладывая шайбы. Без них тонкостенные стяжные болты поведёт, и они закрутятся неровно.

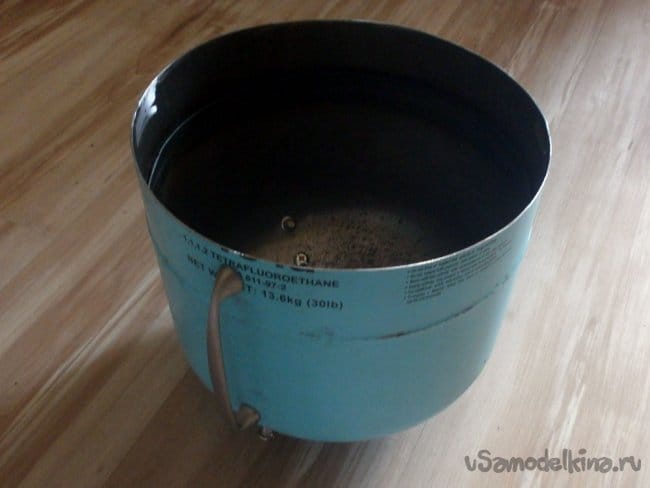

Теперь приворачиваем ручку. Урна, напоминающая большую кружку или ночную вазу, кому какое сравнение нравится, готова.

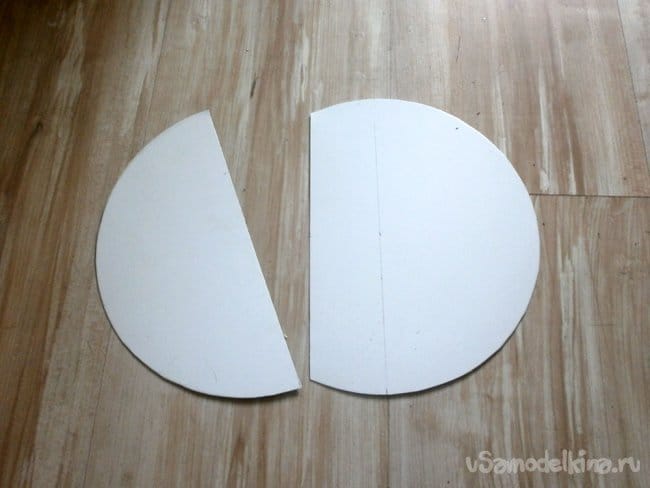

Но так же неинтересно, должна быть крышка. И такая, чтобы её не пришлось снимать каждый раз: руки при работе могут быть грязные и очень грязные. Поэтому из жести вырезаем два полукруга по диаметру чуть меньше отверстия в урне. Одно – просто полукруг, а второе – полукруг с нахлёстом в пару сантиметров.

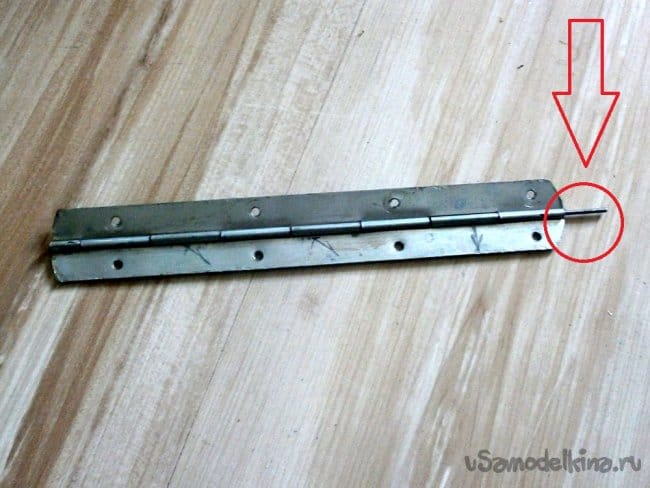

Рояльная петля. Не просто подрезаем её в размер и скругляем края, а делаем так, чтобы 20 … 25 мм внутреннего стержня остались. Сделать это совсем несложно, если подрезать аккуратно, выдвигая-задвигая его вправо-влево.

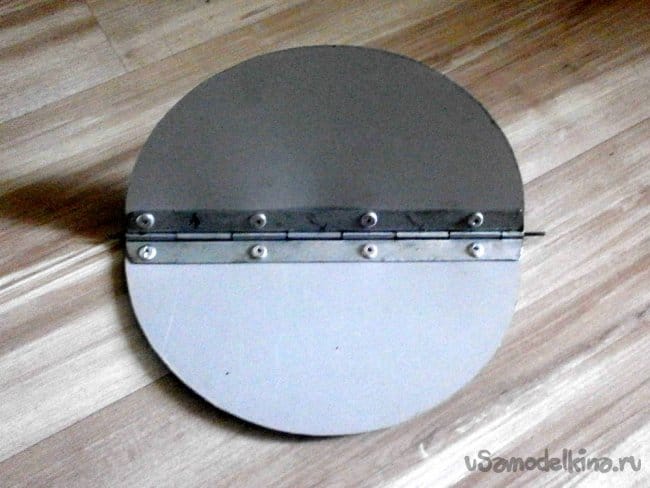

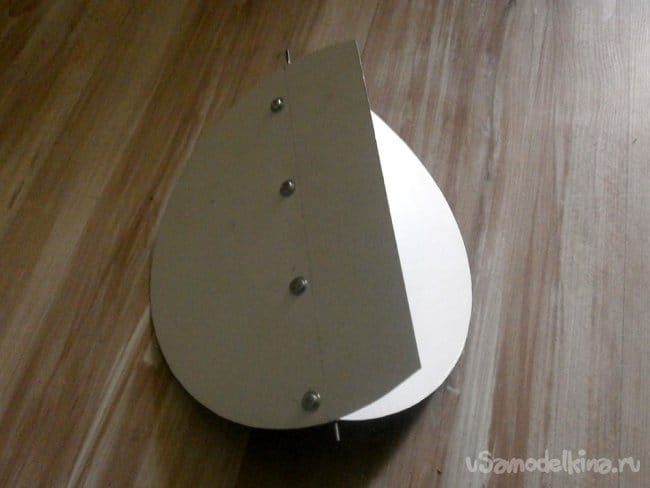

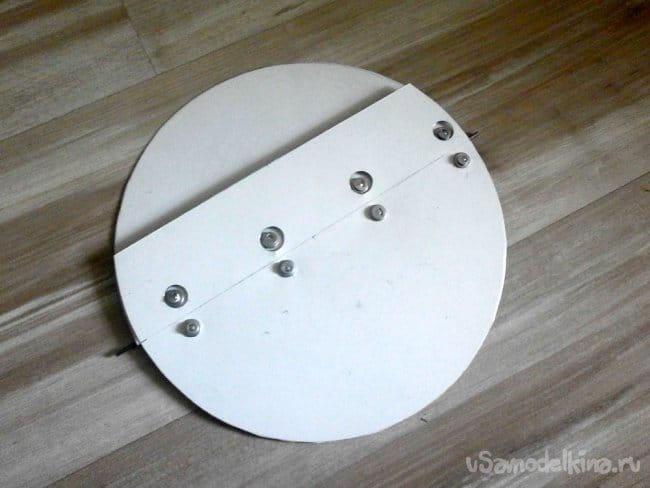

Вырезанные половинки жести соединяем на рояльной петле.

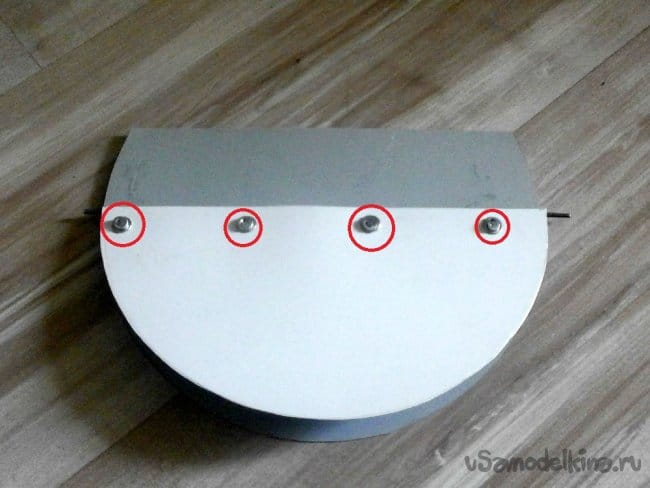

Вытяжными клёпками, немного рассверлив отверстия в петле: брал клёпки толщиной 4,8 мм.

Шайбы М5 подкладывал с обратной стороны, чтобы клёпки не продавили тонкую жесть.

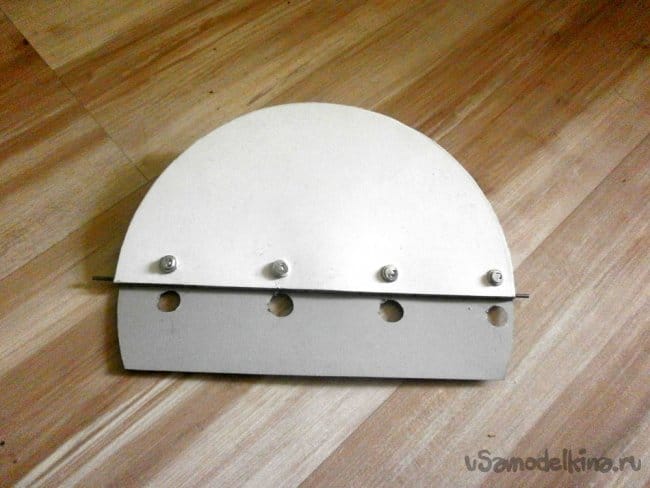

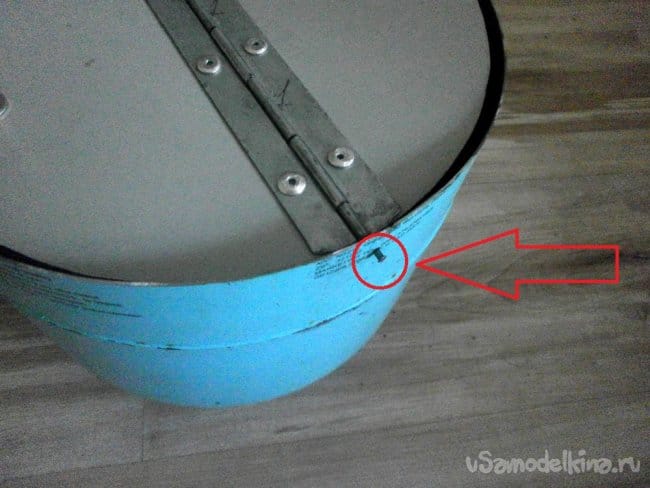

Но так крышка полностью не раскрывается. Не беда, сверлим отверстия под клёпки в ответной части.

Лучше, сверлом 10 мм, чтобы с запасом, если промажете.

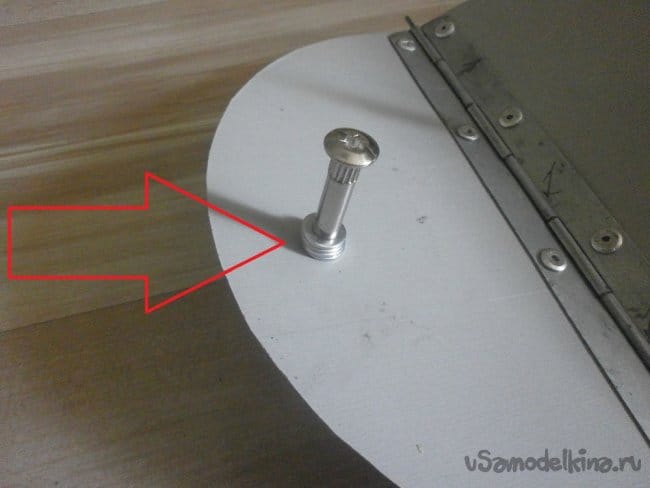

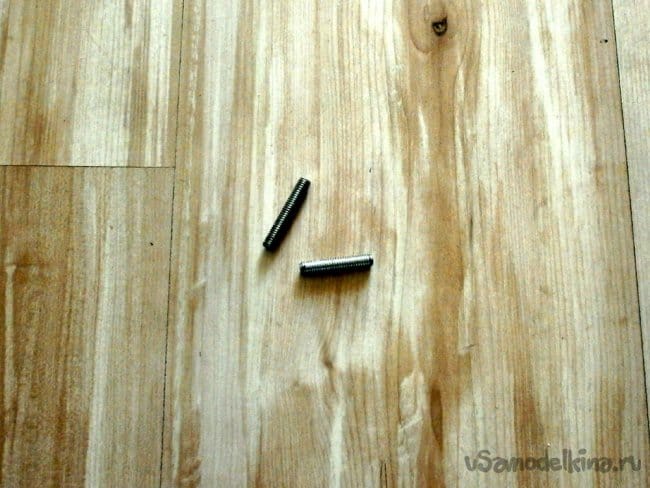

Теперь ручки на крышке. Их тоже делаю из стяжных болтов. А чтобы они были с двух сторон крышки, от стержня с резьбой отрезаю два кусочка длиной 30 мм, и обрабатываю с краёв.

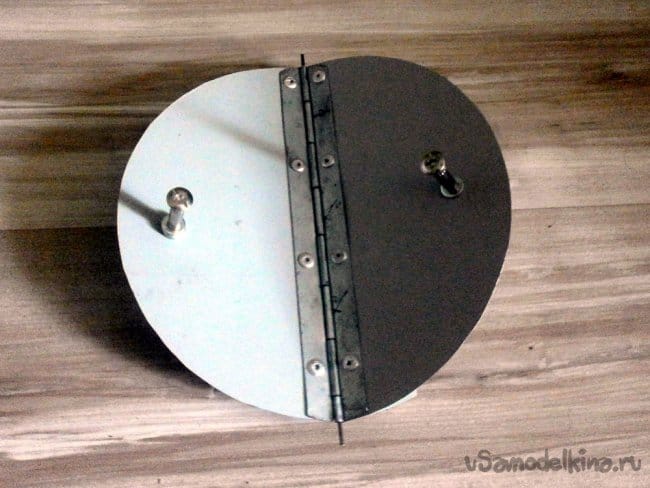

В крышке сверлю два отверстия 6 мм, отступив от края 15 мм.

Они не должны задевать за стенки урны при вращении крышки.

А чтобы компенсировать перекос, всегда можно использовать дополнительные шайбы. Потом в процессе «методом научного тыка» подберёте, сколько их нужно.

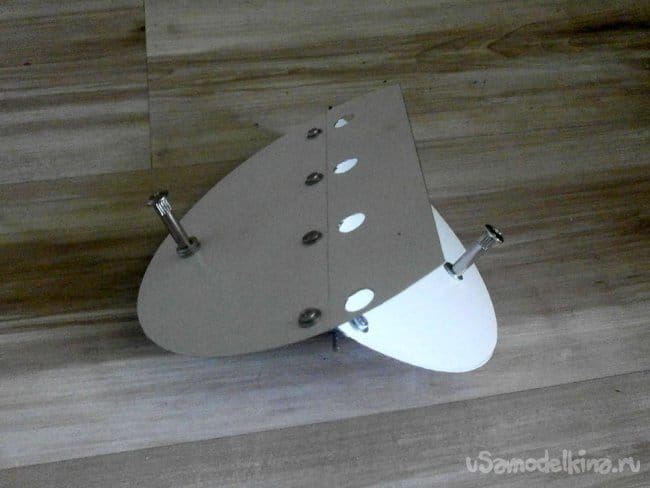

Вставляем в заранее просверленные отверстия (крышка немного изгибается, так что проблем не будет), и немного расклёпываем на концах. Так она точно, не выскочит.

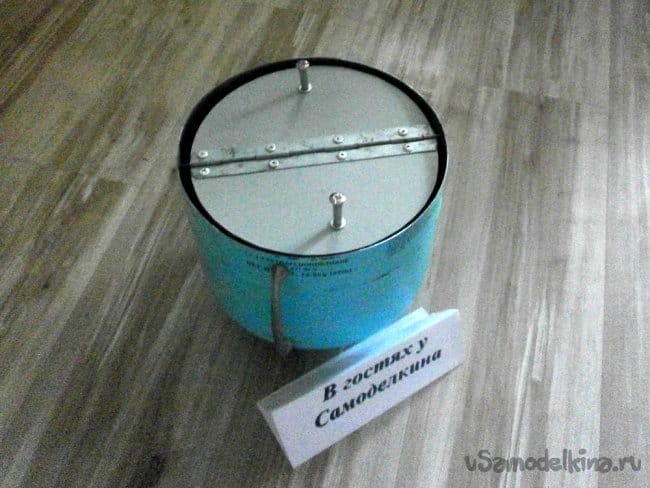

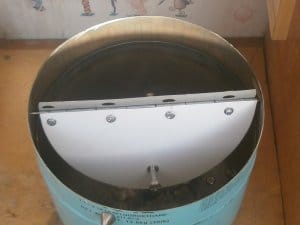

Вот и всё, урна готова. Она легко открывается даже от небольшого веса: даже небольшой болтик, брошенный на крышку, она отклоняется, и он скатывается. Мусор в урне, а крышка, несколько раз качнувшись, возвращается в прежнее горизонтальное положение.

При этом если крышку перевернуть на 180 градусов, половинки сами складываются. Так, например, удобно сметать мелкий мусор сразу с верстака в урну, скидывать что-то более крупногабаритное,

или высыпать из неё сор. Как раз ручка сбоку очень пригодилась.

P.S. Сорри за некачественные фото, но эта урна из пустого фреонового баллона настолько примитивна, что всё и так понятно.
Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Футляр для переноски консоли Nintendo Switch

Диорама из эпоксидки в бутылке своими руками

10
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 10 из 10 (голосов: 1 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
16 комментариев
  1. Валерий
    При написании статьи, первым должно быть фото готового изделия. Так как именно первое фото потом отображается, как "обложка" публикации.
    Але нови ностра алис!
    1. Kirill-sev Автор
      Вы же прекрасно знаете, что заглавная фото, то что отображается при превью, исключительно на усмотрение модератора.
      1. Валерий
        Я, например, прекрасно знаю, что "на обложку" всегда выводится то фото, которое стоит первым в статье.
        И Вы, думаю, это тоже знаете - не первая же это публикация...
        Але нови ностра алис!
        1. Kirill-sev Автор
          Неправда. У меня практически во всех публикациях первая фотка далеко не итоговая. Не то, что в итоге вышло.
        2. Валерий
          А на заставку вешается другая только потому, что Николай (админ) делает за Вами "работу над ошибками".)))
          Поэтому я и подсказываю, что лучше ставить вверху публикации сразу нужную фотку и она автоматически появится на "обложке".
          Але нови ностра алис!
        3. LeoBrynn
          И еще, чтобы не резало фото, которое появляется на главной странице сайта, его формат должен быть 16Х9. Пользуйте Picasa для удобства редактирования.
          Прагматик.
        4. R555
          Согласен. Я умышленно уменьшаю заглавную фотку. Также нужно помнить, когда добавляете к комментам фотку, уменьшайте её размер. У меня гарантираовано получалось 207 KB JPG.
          Кто не ошибается, тот не делает ничего.
        5. R555
          LeoBrynn, подскажите. Собрался опубликовать свои видео и аудио испытаний своих самоделок. Можно ли это добавить к уже опубликованным. И к будущим. Каких форматов мне придерживаться.
          Спасибо.
          R555
          Кто не ошибается, тот не делает ничего.
        6. pogranec
          .
          Можно ли это добавить к уже опубликованным.
          - обратитесь к админу, он вам даст доступ к редактированию конкретной статьи
        7. R555
          pogranec, спасибо за хороший совет. Я им воспользуюсь.
          R555
          Кто не ошибается, тот не делает ничего.
        8. R555
          Это Николай Угодник? Святой ! Вот кому надо молиться!
          Кто не ошибается, тот не делает ничего.
  2. Новий Стандарт
    А зачем там петля. не оч понял, не проще круг с осью посредине?
    Понял квантовую механику - гений
    1. Kirill-sev Автор
      так на петле половинки складываются, а на оси просто бы вращалась крышка.
      1. Новий Стандарт
        Kirill-sev Там не оч видно они складываются во внутрь, а "назад" не возвращаются (что бы закрыть урну, может пружины,нету) ?
        Понял квантовую механику - гений
        1. Kirill-sev Автор
          на фотках не видно, поганые вышли, сорри.

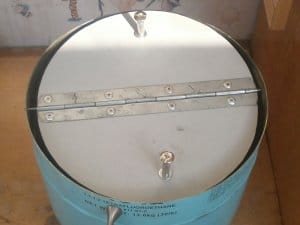

          крышка из-за петли и упора: в одном положении плоская. а если перевернуть её на 180 градусов, "крылья" складываются. и выкидывать что-то габаритное намного проще.
