    Кобура для паяльника полипропиленовых труб (РР)


    Здравствуйте дорогие читатели сайта "В гостях у Самоделкина"!

    Мне предстоит работа с пластиковыми трубами для отопления под потолком на высоте 3 метра. А из-за имеющегося материала (т.е. остатки), который пришлось сложить вдоль стен (трубы, доски, металл и т.д.), не всегда удаётся поставить стремянку так что бы верхняя площадка была в горизонтальном положении, стремянка ставилась как обычная приставная лестница. Знакомые и друзья, которые могли бы помочь придержать паяльник, не могут придти на помощь из-за своих хозяйственных дел. А работать надо. Вот и появилась такая оригинальная идея...
    На неё потратилось около 2-х часов!





    Материал
    • пластиковые уголки, тройники, заглушки для 20 мм РР трубы водоснабжения
    • пластиковая труба (обрезки) 20 мм РР
    • ремешок 25 мм
    • застёжка для ремня
    • пластиковые кнопки с клещами
    • обрезки канализационной трубы 50 мм и 110 мм (серая, т.к. тоже РР)
    • вытяжные заклёпки 4х10
    • усиленные шайбы 4 мм

    Инструменты
    • дрель или шуруповёрт
    • сверло 4 мм
    • строительный фен или паяльная станция
    • канцелярский нож
    • шило
    • паяльник для РР труб
    • ножницы для РР труб
    • паяльник (обычный)
    • молоток и наковальня (тиски)
    • сверло по металлу 19,5 мм (если используются б/у детали)
    • заклёпочник для вытяжных заклёпок


    • РЕСПИРАТОР, ЗАЩИТНЫЕ ОЧКИ, ЗАЩИТНЫЕ НАУШНИКИ и ОБЯЗАТЕЛЬНОЕ ЗНАНИЕ ТЕХНИКИ БЕЗОПАСНОСТИ

    Шаг 1: Подготовка материала и технический рисунок.

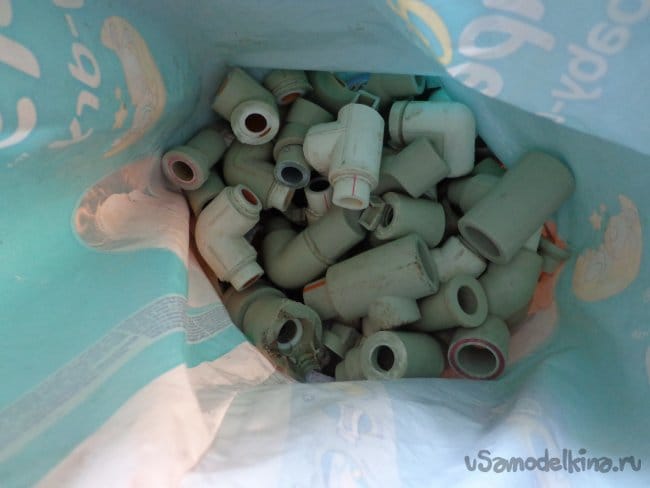

    Покупать пластиковые уголки, тройники и заглушки не видел смысла, т.к. у меня завалялось достаточно как б/у так и испорченные данные детали во время работ.





    Цель сбора данного хлама была в том, что хотел их потом переплавить, но как дробилка так и плавилка для пластика ещё не готовы, а они у меня в планах, вот и пригодились для данной самоделки.

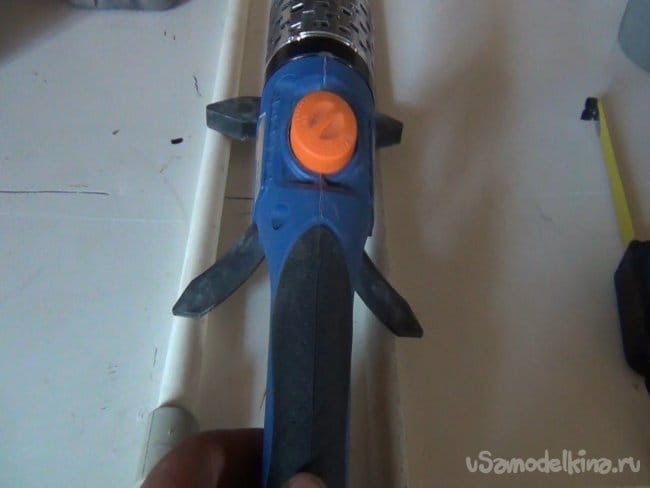

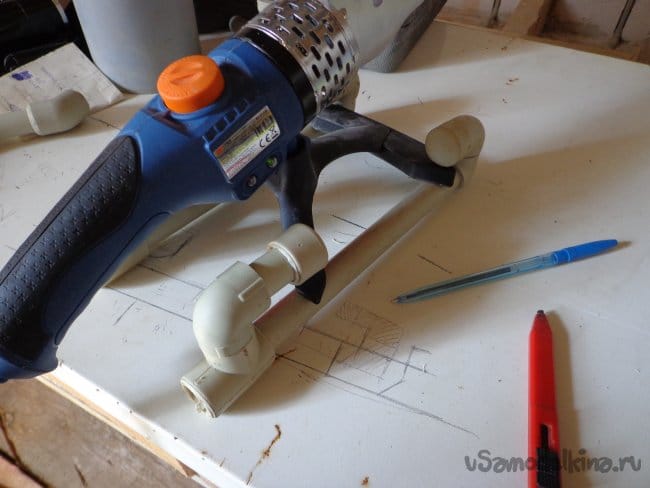

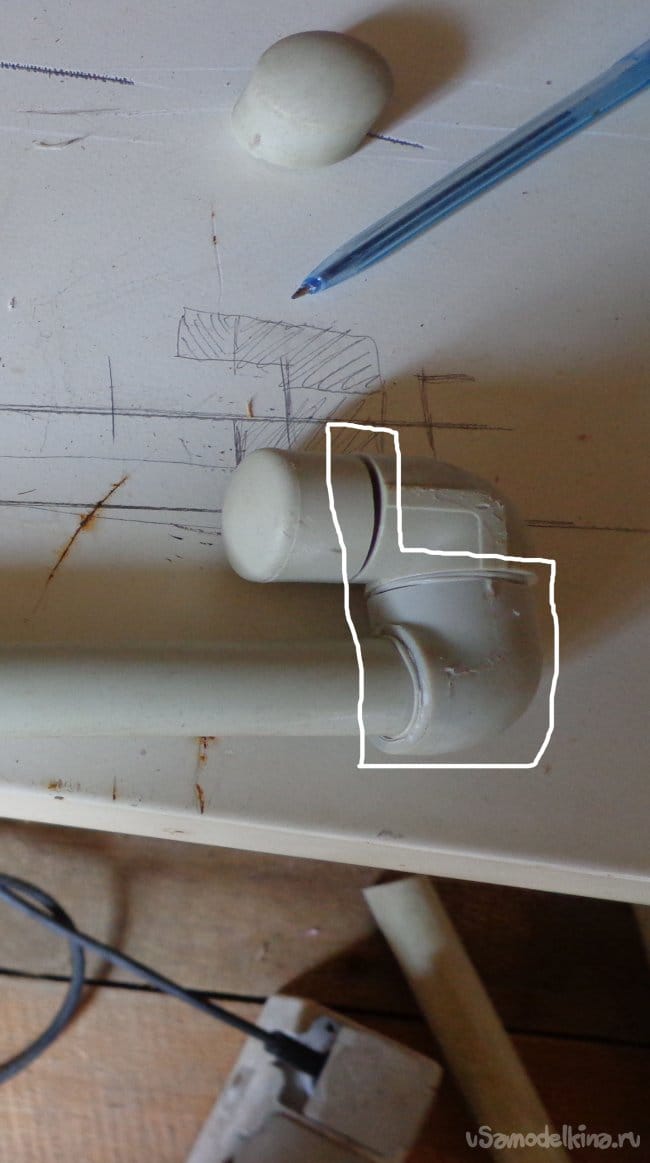

    Постановка паяльника на трубки чтобы определиться как будет выглядеть финальное творение и продумать как это всё прочертить для облегчения работы.Самое главное при составлении рисунка надо учитывать то, как будет держаться паяльник в кобуре.

    Итак технический чертёж

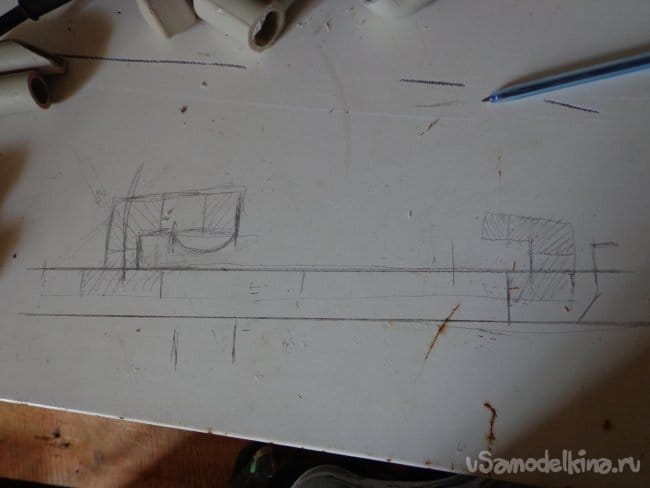

    Сначала надо начертить технический чертёж, вышло "не особо", но это для понимания общих черт и будущей идеи.

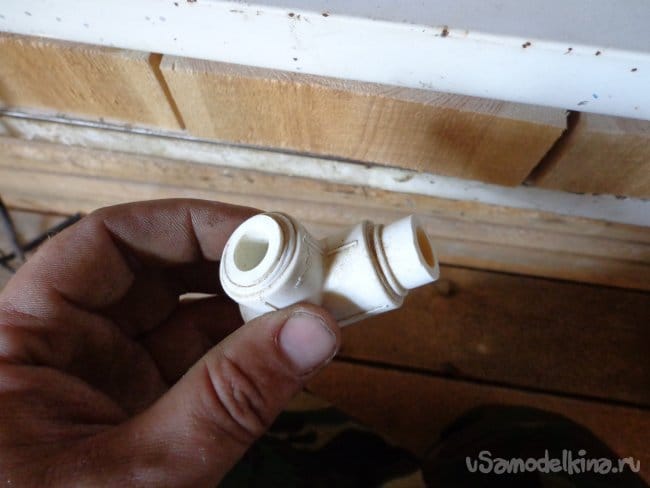

    Затем вытаскиваем пакет где хранятся те самые детали и подбираем те что понадобятся. Они б/у и придётся рассверливать сверлом 19,5 мм.


    Шаг 2: Нарезка заготовок.
    Нарезаем заготовки отталкиваясь от рисунка и размеров ножек-опоры паяльника для труб.

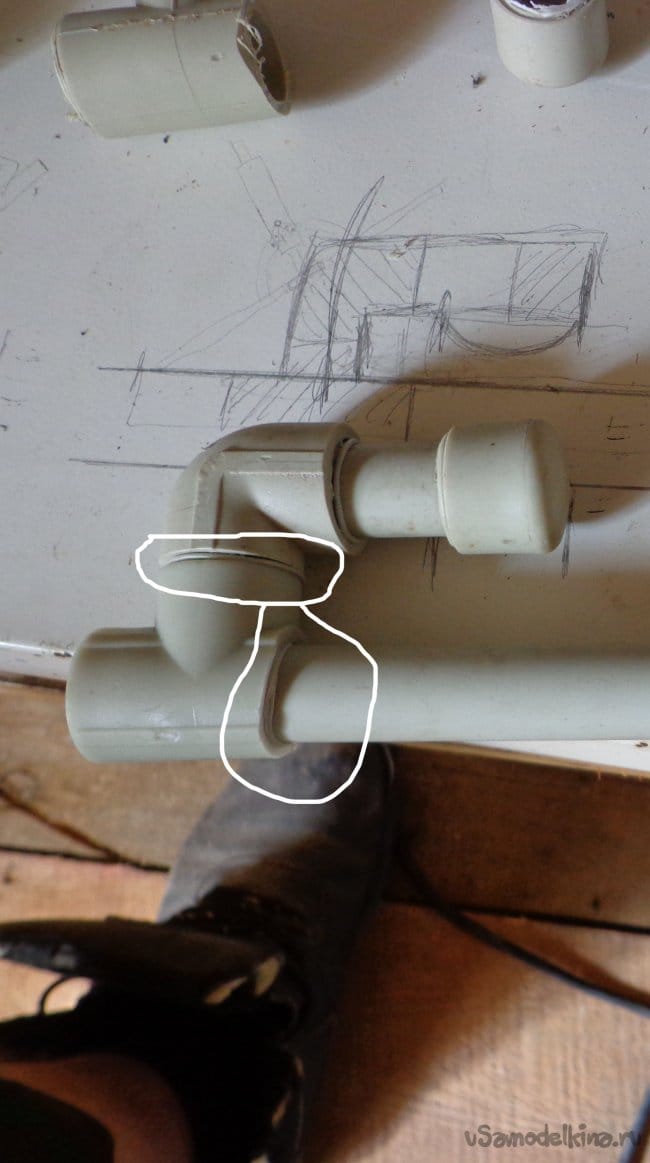

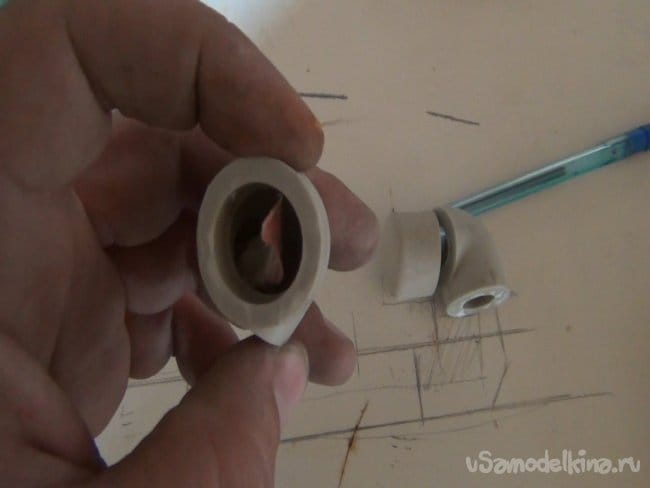

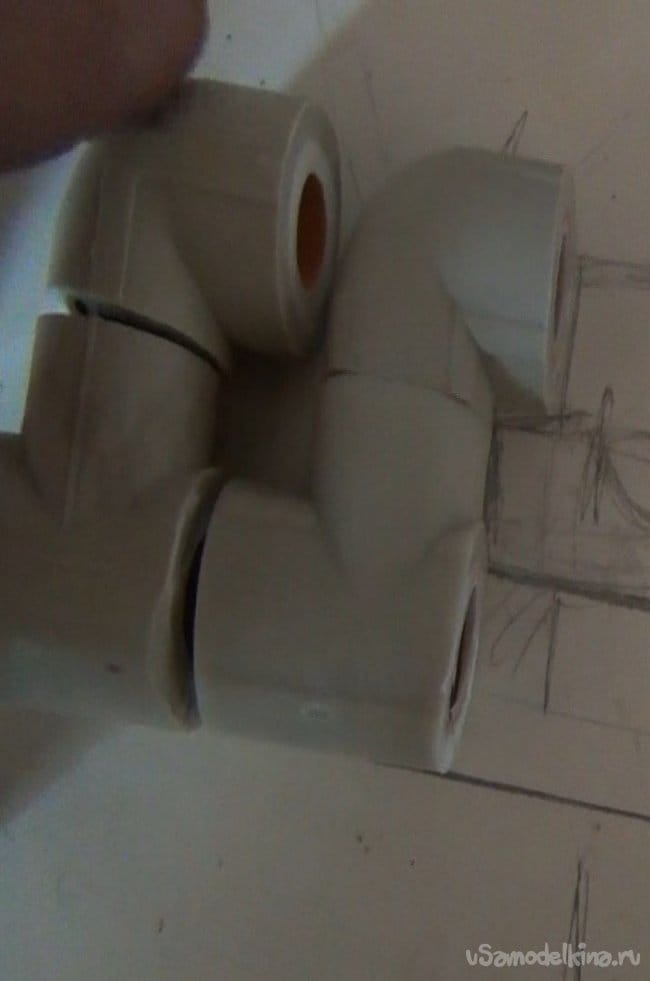

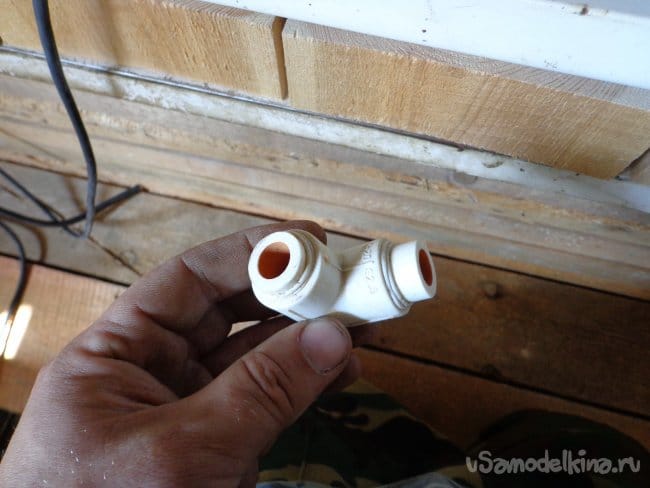

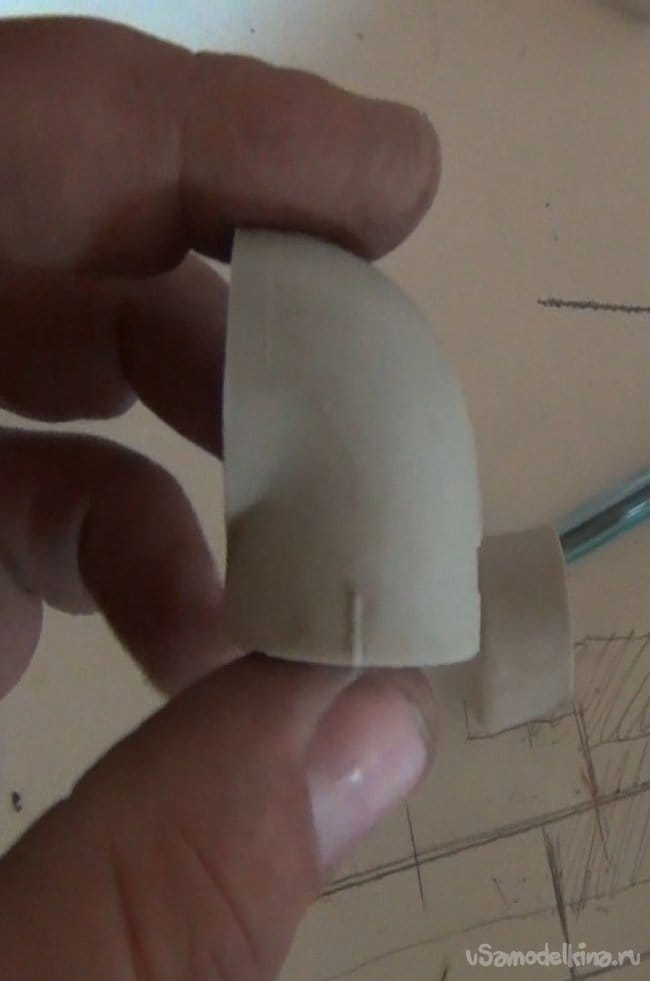

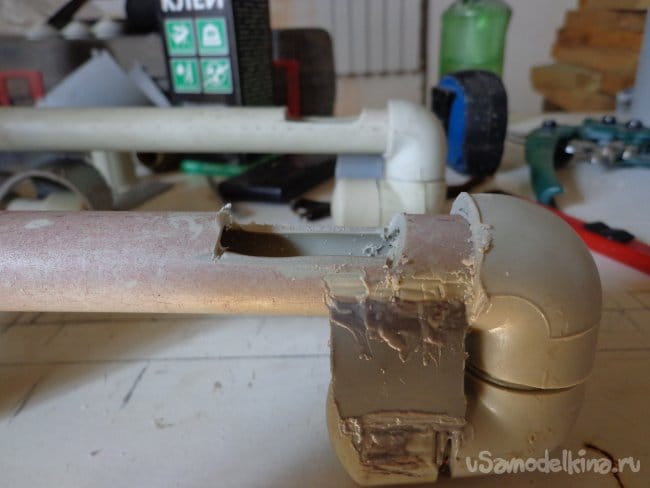

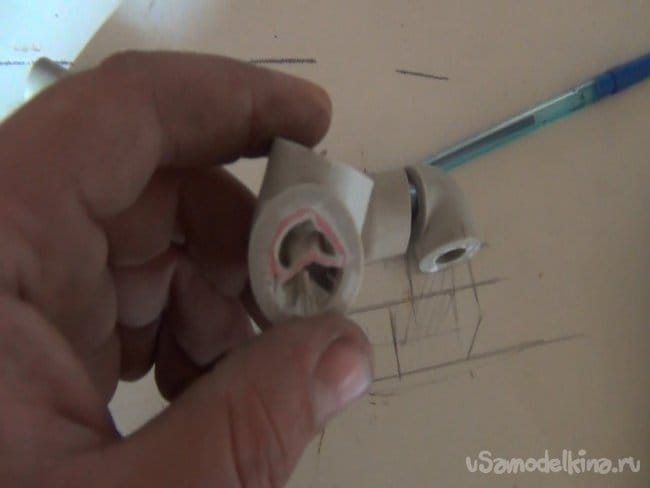

    Некоторые уголки и тройники подрезаем как на фото. Это делается для того что, если их спаивать как если бы они были покупными, то было бы слишком много пространства между деталями и паяльник не держался бы плотно и выпадал с завидной периодичностью. Некоторые детали, а именно тройники и уголки, подрезаются короче, это необходимо для того, чтобы при установке ножек в кобуру они не цеплялись за порожки (см. фото).

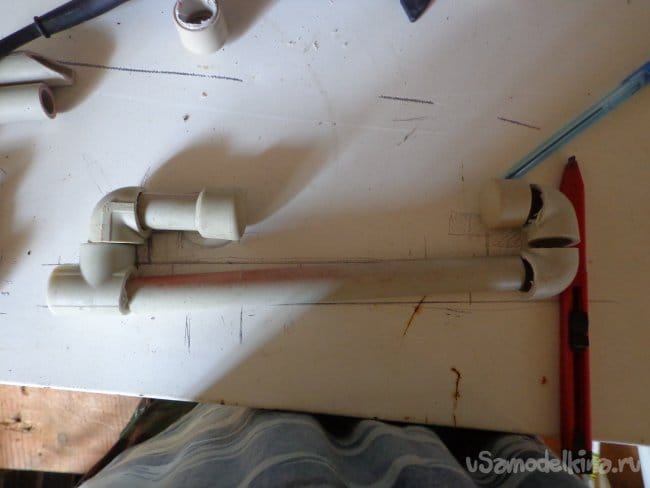

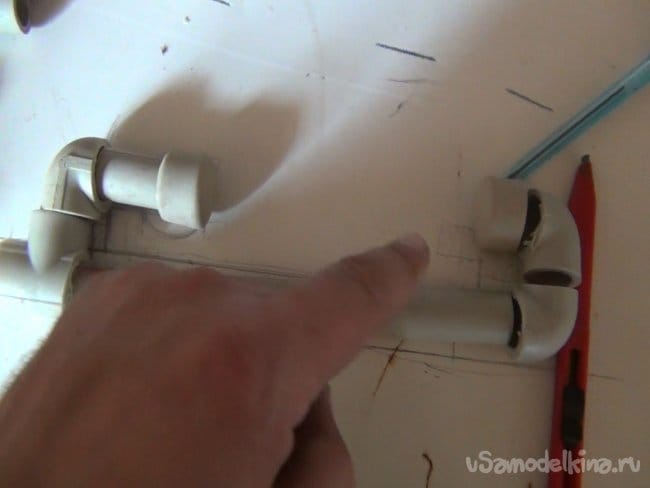

    И раскладываем их в соответствии с рисунком...


    Шаг 3: Спаивание заготовок.

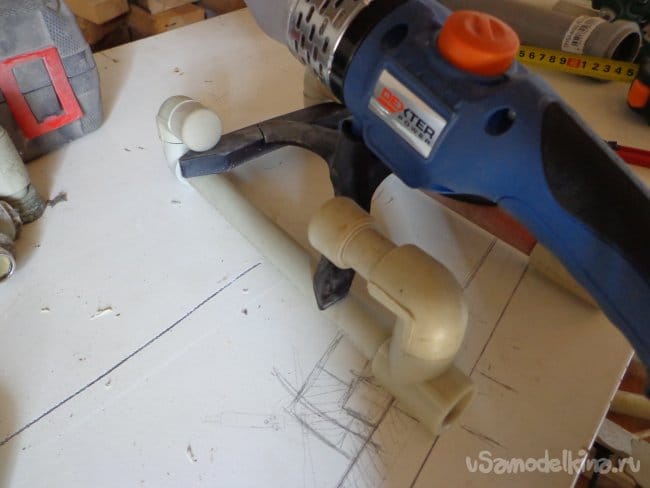

    Т.к. это не водоснабжение, то прогревать детали по глубине буду всего на 5 мм. В конечном результате этого оказалось вполне достаточным.

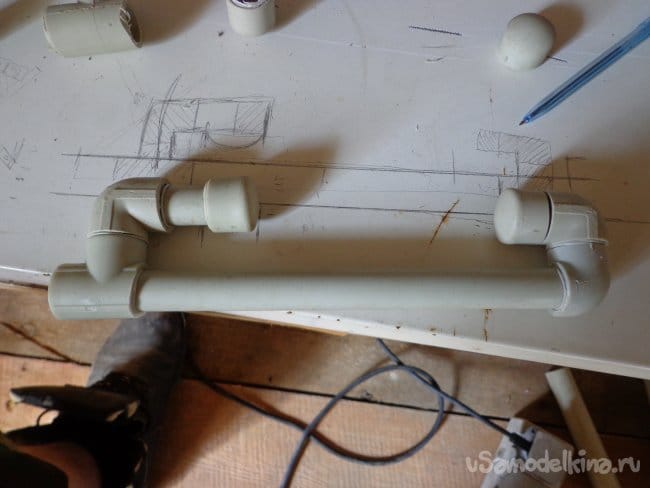

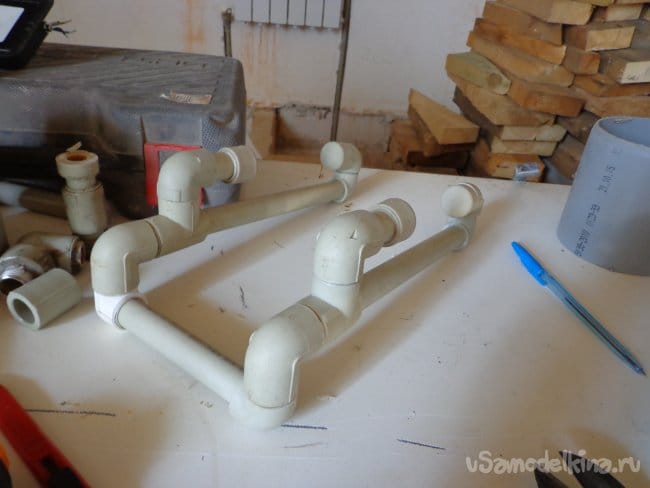

    Получаем две детали

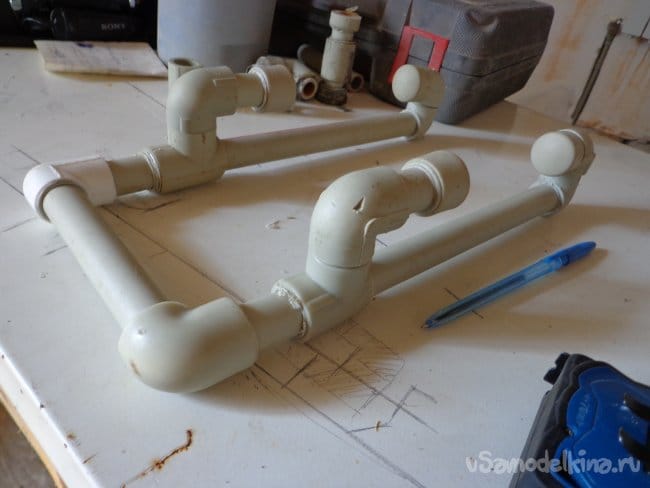

    Ну и теперь надо сделать перемычку между получившимися деталями из тойже трубы.
    Но, когда сделал данную перемычку, обнаружил что паяльник цеплялся за неё и пришлось переделывать так чтобы не цеплялся (великое решение проблемы).

    Вот другая, рабочая, идея перемычки.

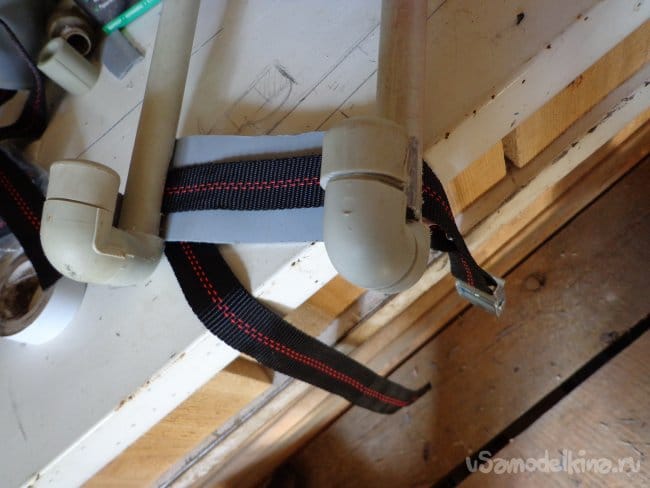

    В нижней части тоже пришлось сделать из серой трубы перемычку. Когда рабочая конструкция проходила "тестдрайв" обнаружил что нижние концы периодически расходились, это не даёт никакой надёжности...

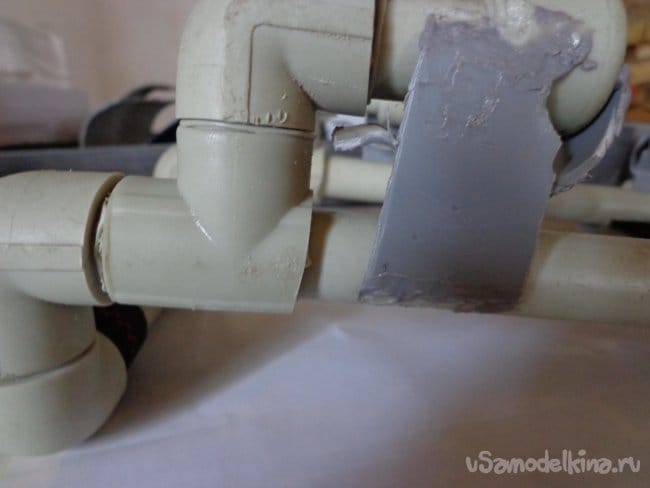

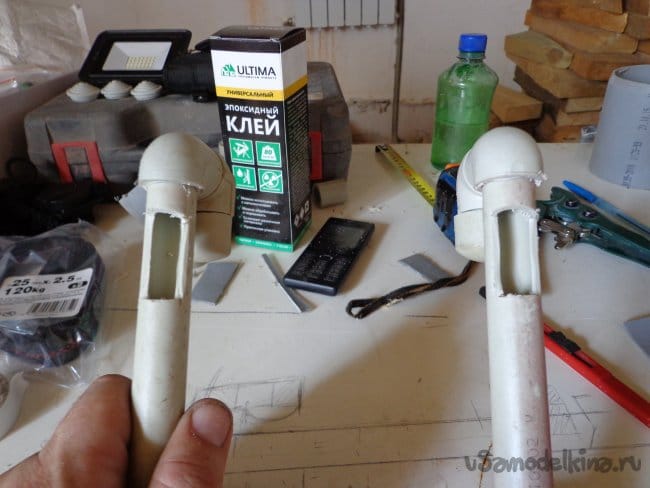

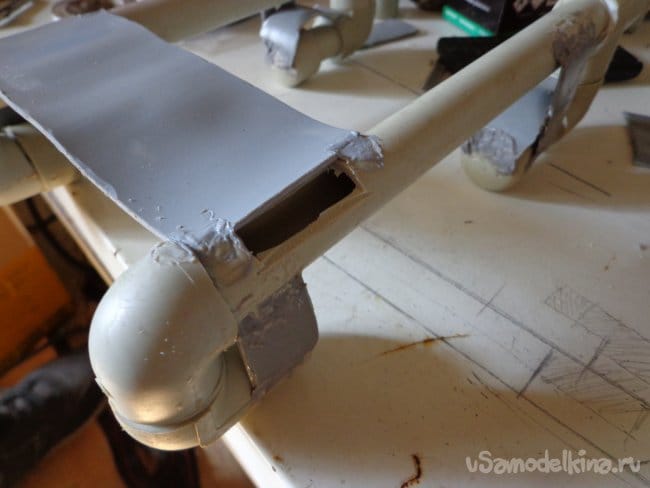

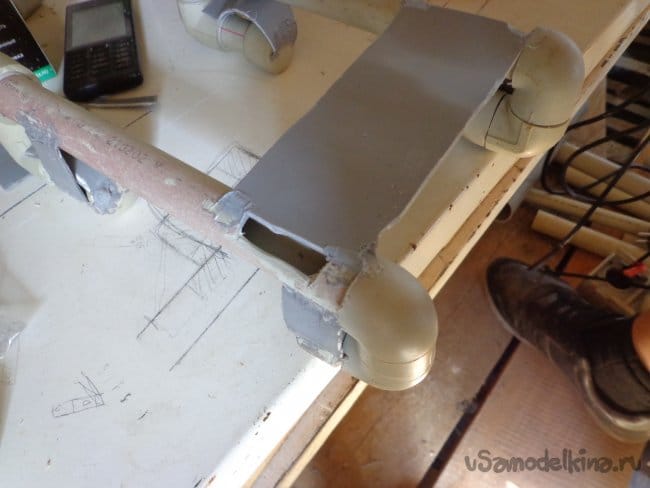

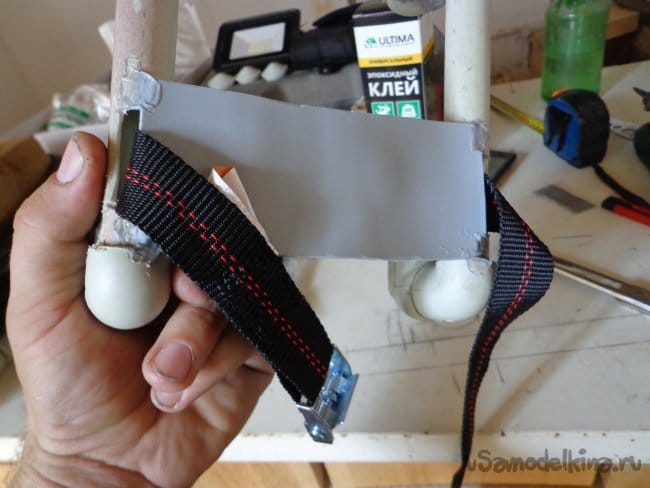

    Вырезал пластинку 14х6 см и по бокам припаял к нижней части конструкции. Предварительно сделал прорези 0,5х3см на кобуре с обратной стороны, это понадобится дальше...




    Шаг 4: Боковые ограничители и прижимы.

    Чтобы паяльник не выскакивал из кобуры сделал ограничители по бокам (сверху и снизу) и "пружинки" в верхней части.

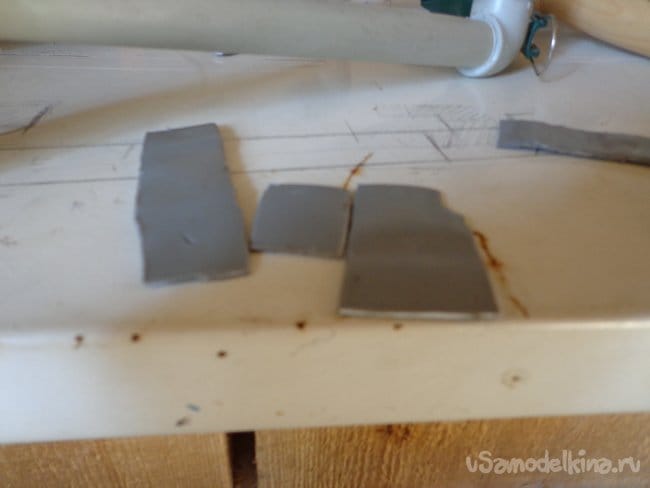

    Из куска трубы 110 мм вырезал пластинки и поскольку они были закруглённые разогрел феном (температура около 210 градусов) и придавливал её дощечкой чтобы она стала плоской.

    Получились такие пластинки.

    Получились две пластинки 2х3 см и две 5х2 см. Припаял их обычным паяльником.

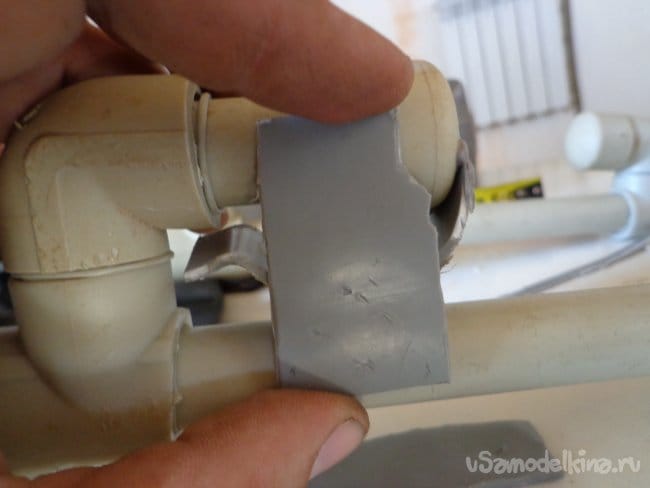

    Прижимные пластинки, пружинки, вырезал из 50 мм трубы (так же канализационная).

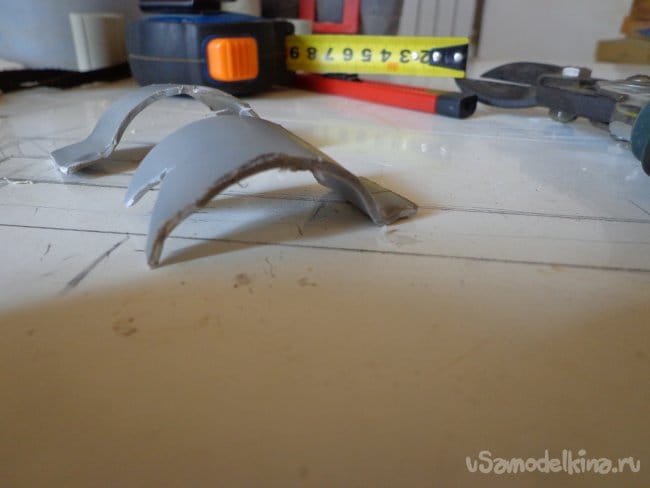

    То что она была трубой только в помощь. Отрезав кольцо шириной 2,5 см, разрезал вдоль чтобы получились две дуги.

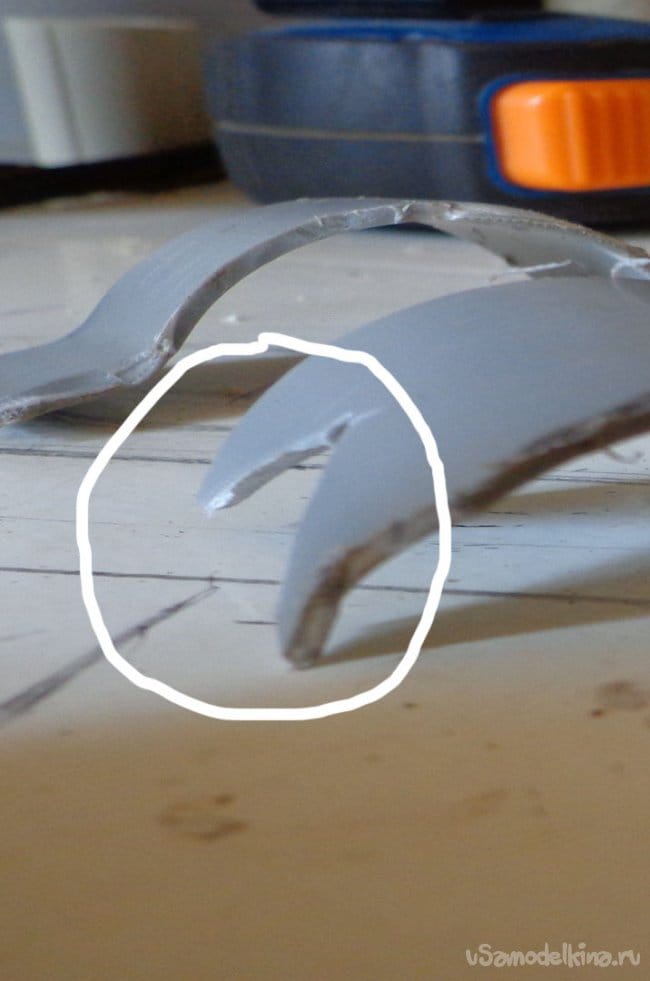

    С одного края вырезал V-образно, чтобы потом плотнее прилегала к заглушке и была больше площадь для припаивания.

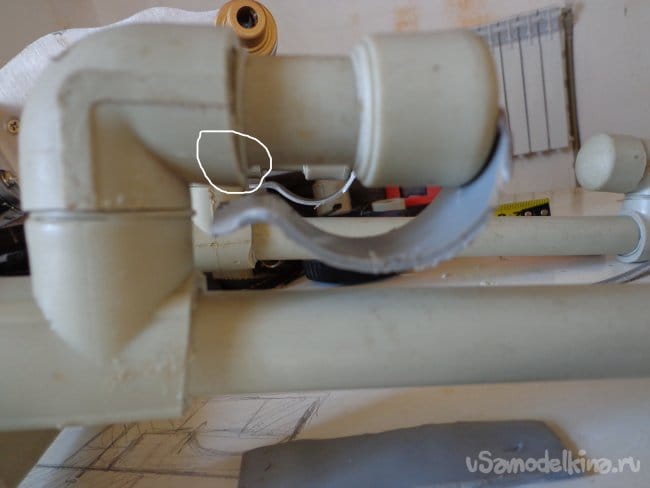

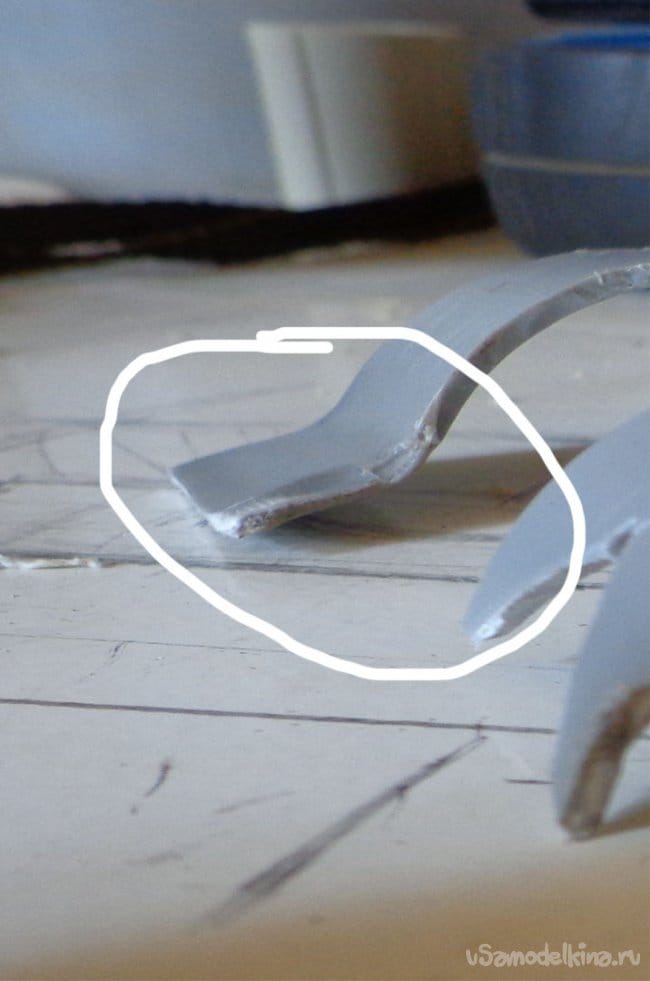

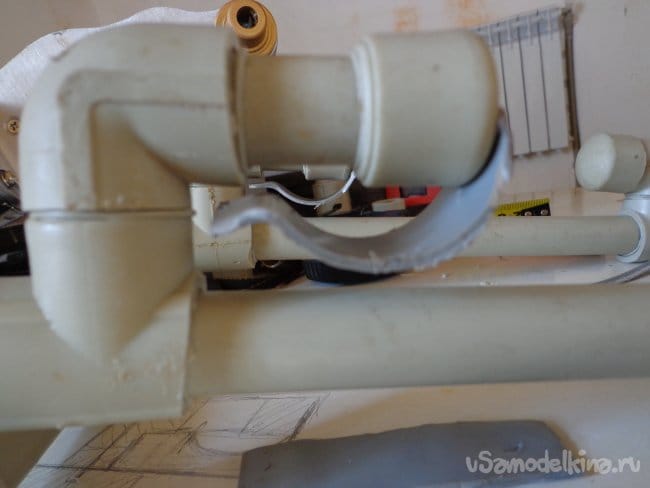

    С другой стороны отступив около 5-и мм прогревал паяльной станцией и выгибал в обратную сторону от закругления.

    Это нужно сделать чтобы пружинка не цеплялась за порожек на спаянных деталях.

    Результат (в фото конечно не изобразить, но в видео присутствует то как она работает).


    Шаг 5: Крепления из ремешков.
    Перед тем как приступать к дальнейшей работе, обязательно надо учесть длину ремней. Чтобы не обжечь руку, рукоять паяльника в кобуре должна находиться на уровне опущенной руки вниз.


    Чтобы наша кобура стала кобурой, то надо сделать крепления на пояс, ну и обхват вокруг ноги.

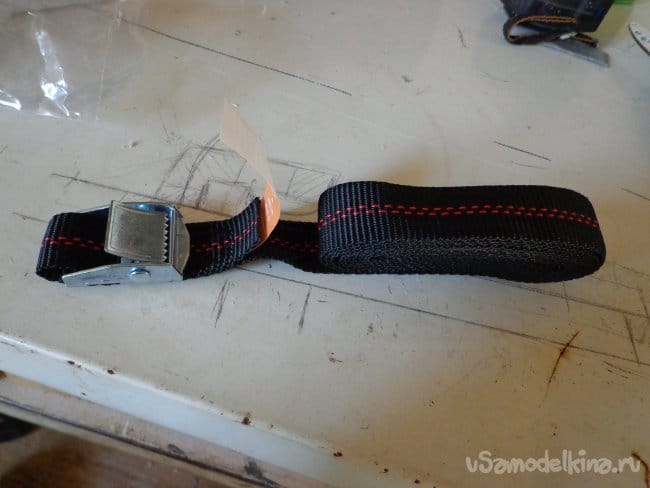

    Для этого была куплена стяжка груза, ширина 2,5 см и с одной стороны застёжка (фиксатор). Застёжка оказалась в тему, очень удобно.

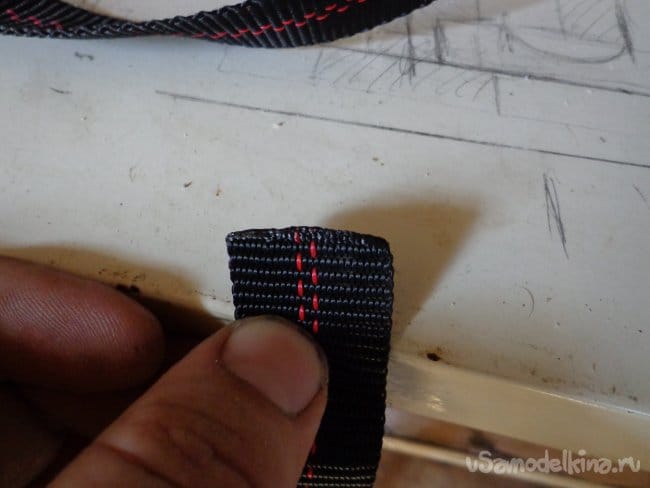

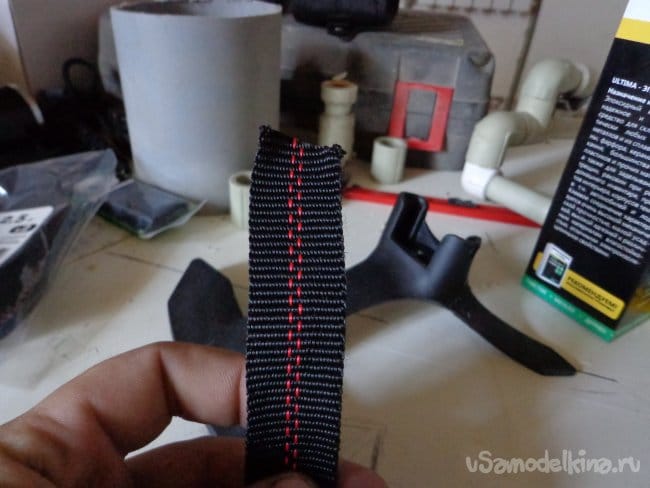

    Сам ремешок 2,5 метра. Для обхвата ноги использовал 60 см длины (отрезал с хорошим запасом). Обрезанный конец ремня, чтобы он не лохматился, паяльником аккуратно поводил по срезанному краю. Этим самым спаял волокна и они выглядят как из магазина.


    Вставляем ремешок с застёжкой в заранее прорезанные пазы.
    Обхват вокруг ноги готов.


    Для крепления на ремень использовались две ленты по 50 см.
    Поскольку перемычка длинной 10 см, а лента 2,5 см, то пришлось сделать перемычку и сюда.

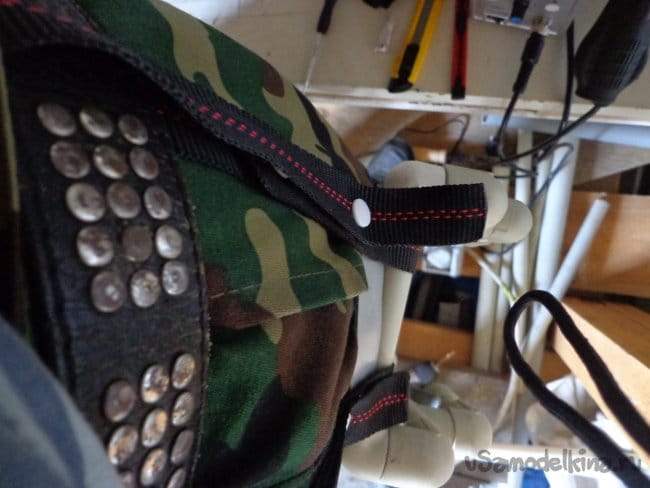

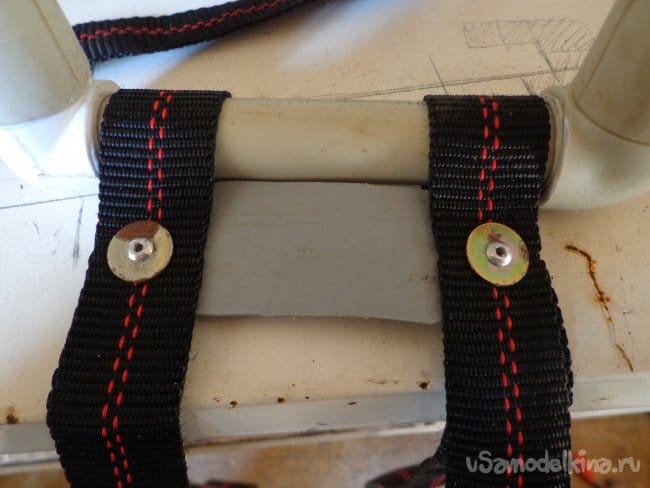

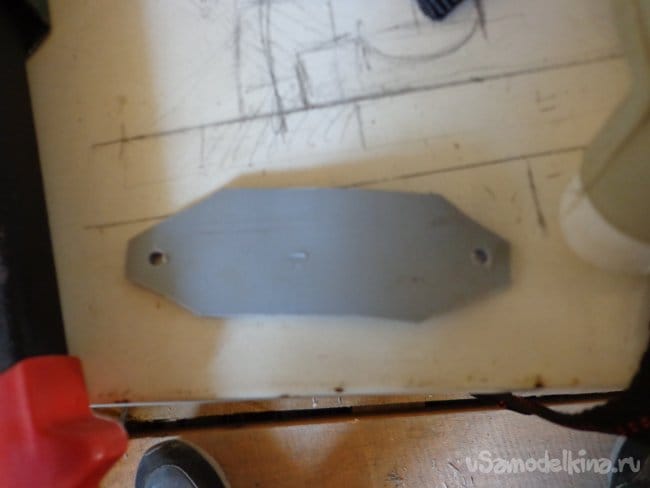

    Пластинка 10х3 см. По бокам просверлил два отверстия под заклёпки 4 мм в диаметре. Она нужна чтобы ремешки не сходились друг к другу. Два ремешка лучше чем один, на личном опыте убедился, т.к. работаю в штанах с ремнём (поясом). На боку имеется лямка для ремня, и чтобы ремешки не сдвигались от движений в перёд или за спину, ремни кобуры продеваем под ремень по бокам от лямки. Проверил в деле!

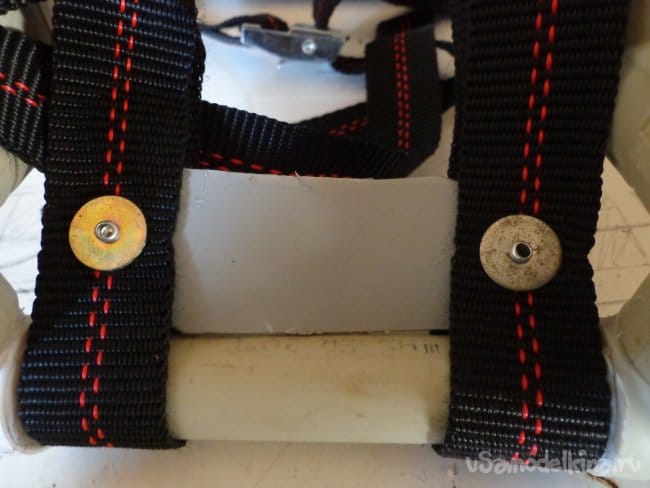

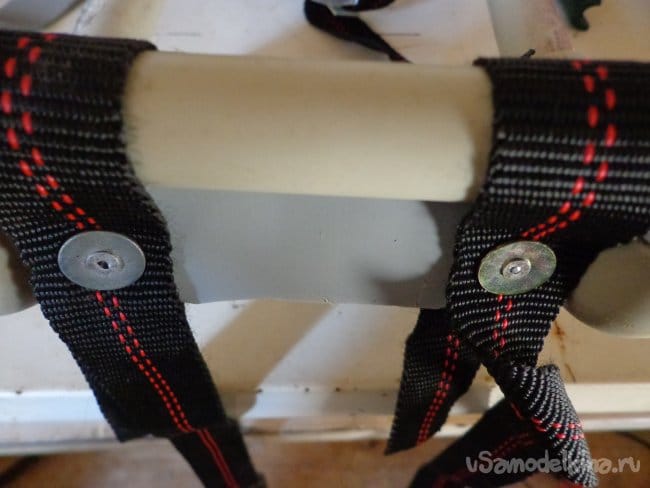

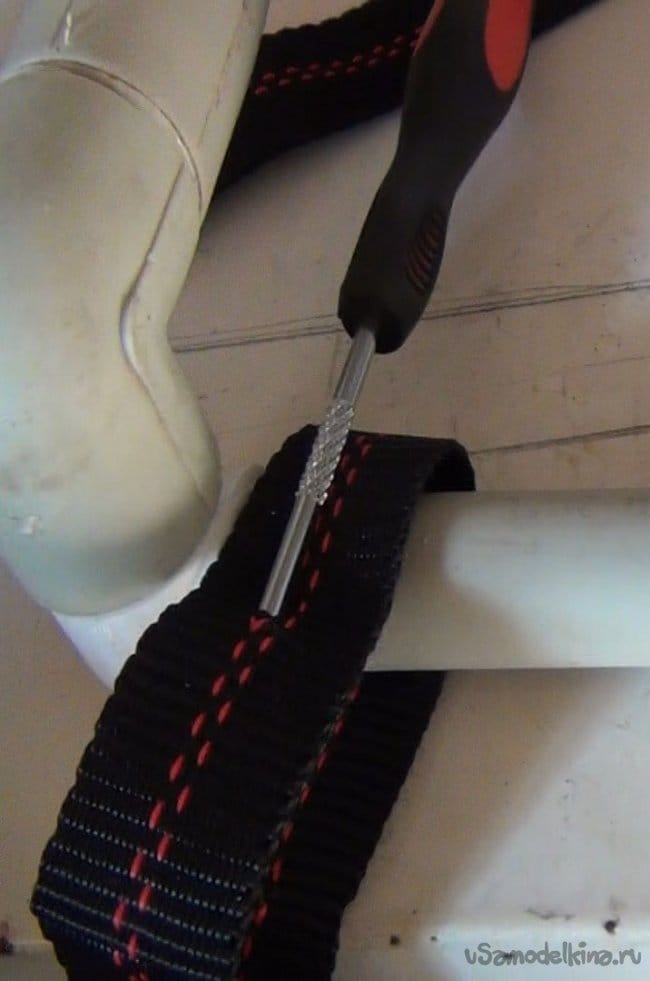

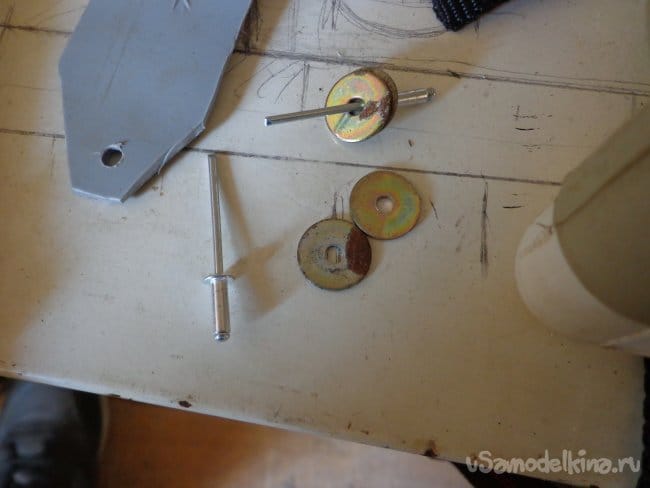

    Устанавливаем ремешки по краям проделав шилом дырки в ремешке на уровне с просверленными отверстиями в планке и фиксируем их, используя ручной заклёпочник, заклёпками с усиленными шайбами на пластинку.




    Чтобы концы вытяжных заклёпок в дальнейшем не цеплялись за одежду их надо расплющить молотком на тисках.

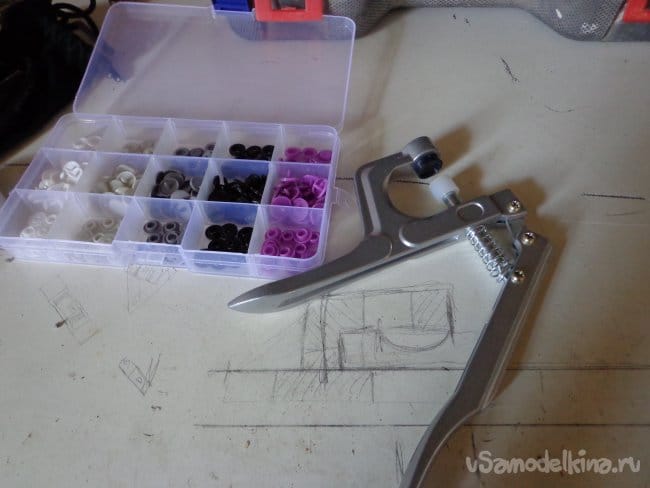

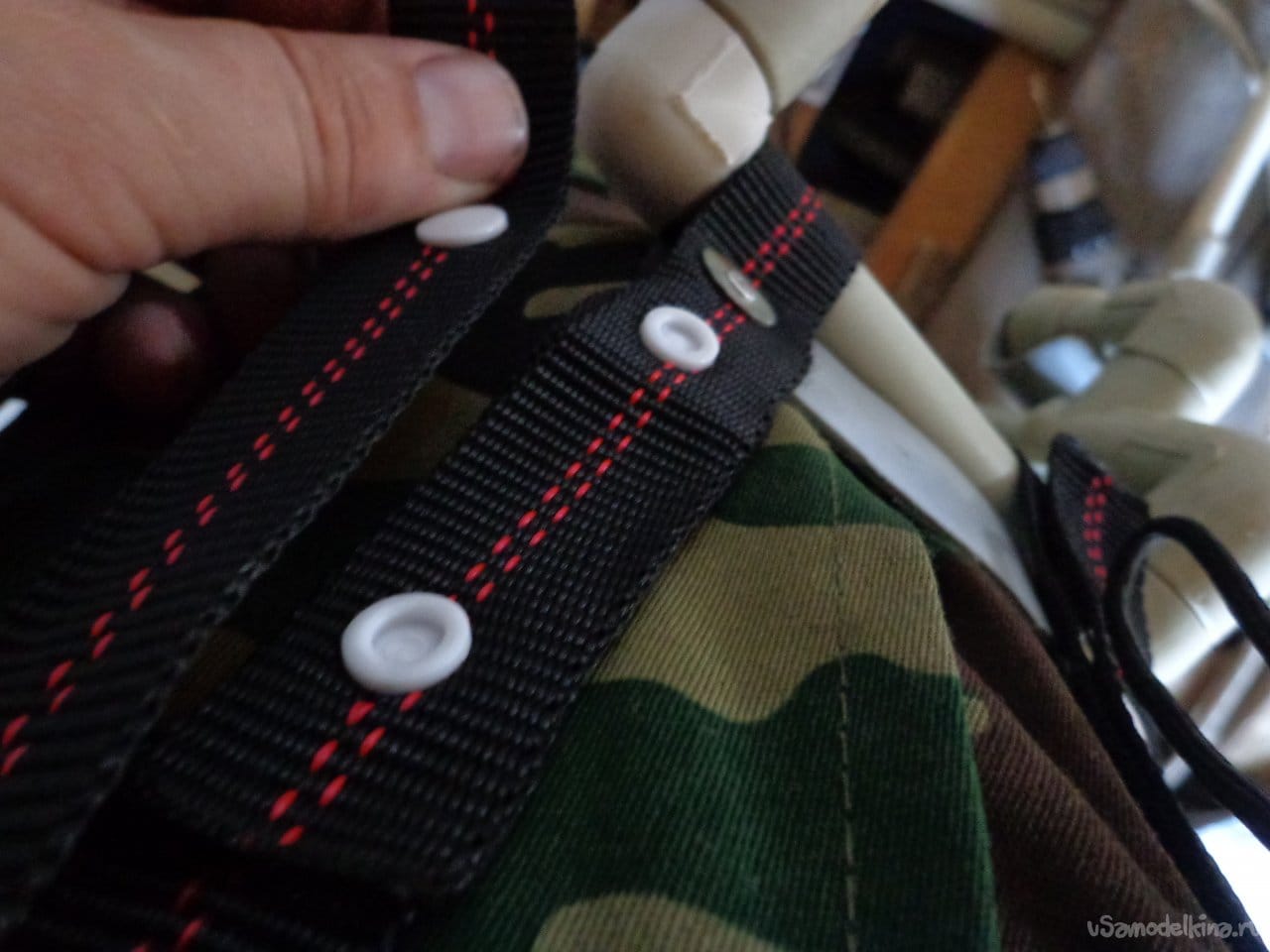

    Устанавливаем пластиковые кнопки. Состоят из 4 частей: мама, папа и две части которые являются как лицевыми так и изнаночными.

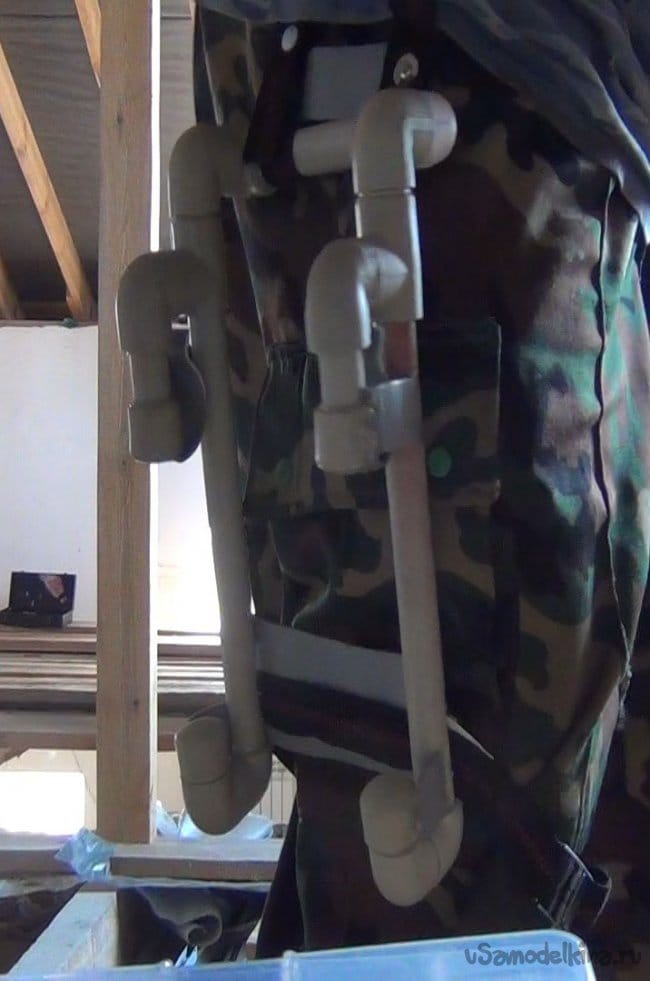

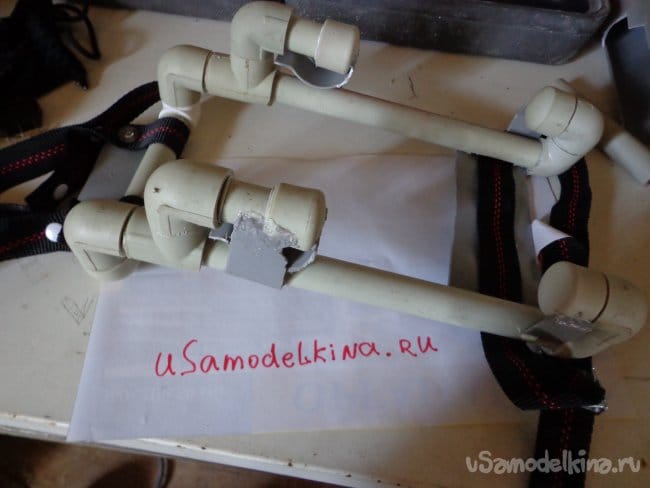

    Всё, кобура готова...





    П.С.: В конце видео показано как работает. Как работать с таким девайсом в процессе самой работы на лестнице не было времени записывать видео, уж не обессудьте, но мне надо было срочно заканчивать работу с трубами отопления.
