    Мерцающее дерево в стеклянном шаре





    Мне сложно отнести этот проект к какой-то одной категории. Это сочетание моих собственных идей и похожих проектов, найденных мной в интернете.

    [media=http://www.youtube.com/watch?v=1LaVV8uWhjg]


    [media=http://www.youtube.com/watch?v=IWZlUL9BP2k]

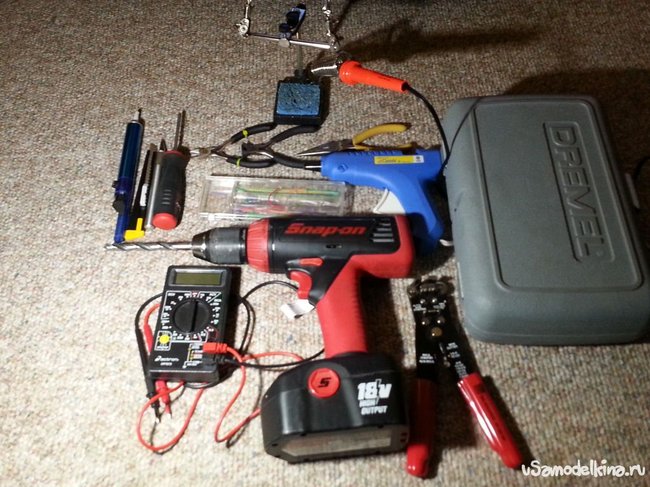

    Шаг 1: Инструменты.





    Фреза с кучей примочек - отличная трата денег. Конечно, она не сделает всю работу за вас, но будет очень удобным помощником. Электродрель с также справится с большинством задач в этом проекте.
    Третья рука тоже не помешает, особенно при пайке мелких деталей.

    Купите хороший паяльник, который не будет портить вам удовольствие от процесса, а будет четко выполнять ваши требования по пайке.
    Вам понадобятся хорошие клещи для снятия изоляции с проводов.
    Также нужны плоскогубцы, пара кусачек, набор отверток.
    Приготовьте отсос для припоя
    Пистолет для горячего клея
    Мультиметр
    Пара ножей с выдвижным лезвием и набор монтажных ножей.

    Шаг 2: Основные материалы





    1) плата для экспериментов.
    2) мягкий припой
    3) эмалированная проволока. (Я взял свои провода из старого телевизора)
    4) кроссовый провод. ( Я купил комплект проводов для моделирования, вы можете взять любой отрезок твердожильного провода).

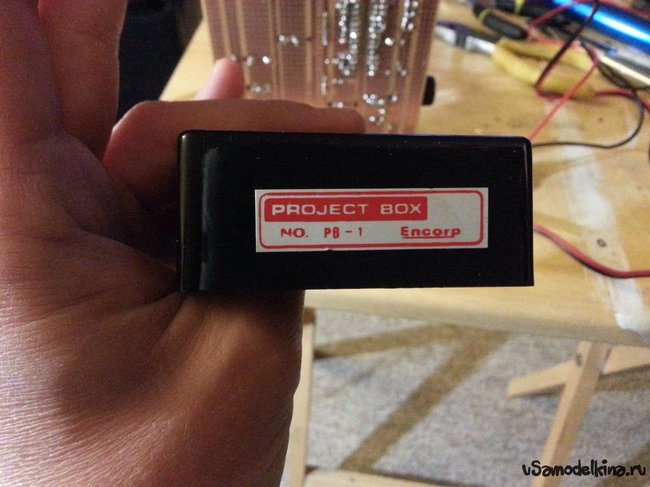

    5) корпус, он должен быть достаточно большим, чтобы вмещать 9-вольтную батарейку с зажимом и 2-3 переключателями.
    6) многожильный провод.

    Шаг 3: Спецификация на материалы





    Детали и компоненты.
    1) 9v вывод батареи
    2) 2 однополюсного рычажного мини-выключателя
    3) Лампа накаливания на 40 Ватт с большой колбой-шаром
    4) 1x 5 мм УФ-диод.
    5) 10х ультра-ярких SMD-диодов
    6) 1х 555 таймер
    7) 1 4017 десятичный счетчик
    8) 3х 1К резистора на ¼ Ватт
    9) 2х 104 керамических дисковых конденсатора
    10) 1х 10 электролитический конденсатор на 10 мкФ
    11) 1х 100k линейный потенциометр
    12) 1х 9-вольтная щелочная батарея
    13) 1х 4.7К резистор на ¼ Ватт
    14) Тонны терпения и понимание электросхем.

    Шаг 4: Отрезаем низ лампы

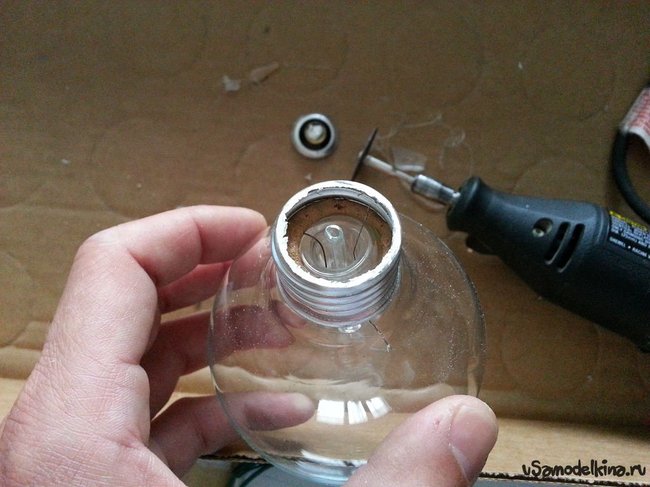

    Воспользуйтесь абразивным режущим кругом, чтобы отсечь металлическое дно лампы накаливания.
    Затем аккуратно прорежьте тем же кругом выступ лампы.

    Шаг 5: Потрошим лампу

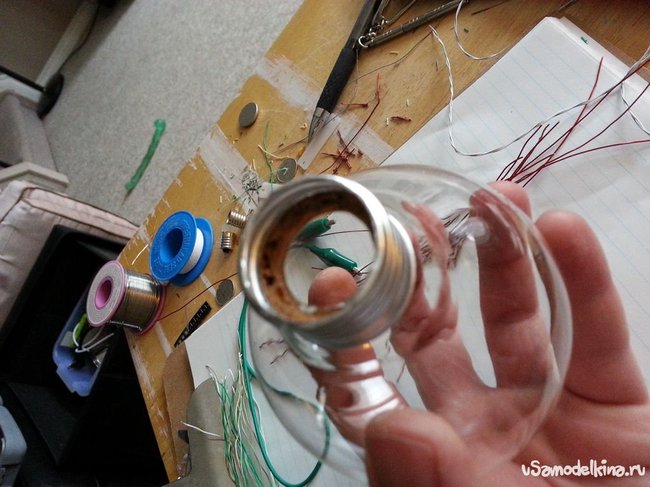

    Как только вы добрались до внутренностей лампы, отрезав дно и выступ, очень аккуратно раздробите остатки стекла внутри с помощью отвертки и плоскогубцев. Как только все незапаянные кусочки стекла изъяты, нужно извлечь и оставшуюся часть внутренностей с нитью накаливания. Я использовал маленький алмазный круг, очень аккуратно выпиливая им стеклянную сердцевину из лампы. Будьте осторожны, чтобы не повредить внешнюю колбу. Выньте из лампы все внутренности.
    Отверстие внутри лампы я обточил круглым алмазным ротационным напильником.

    Шаг 6: Готовим провода

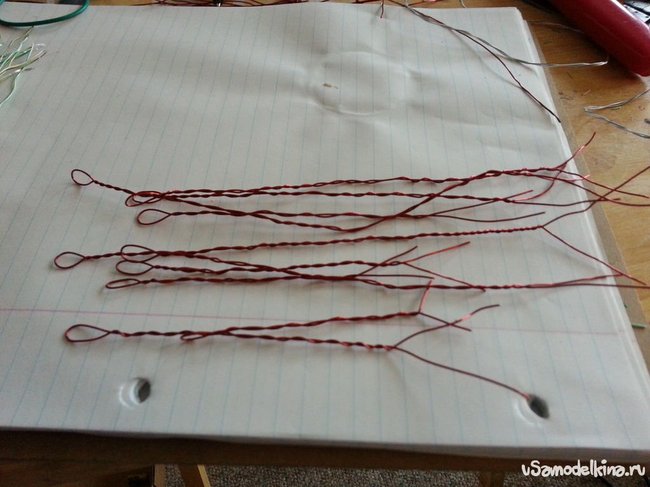

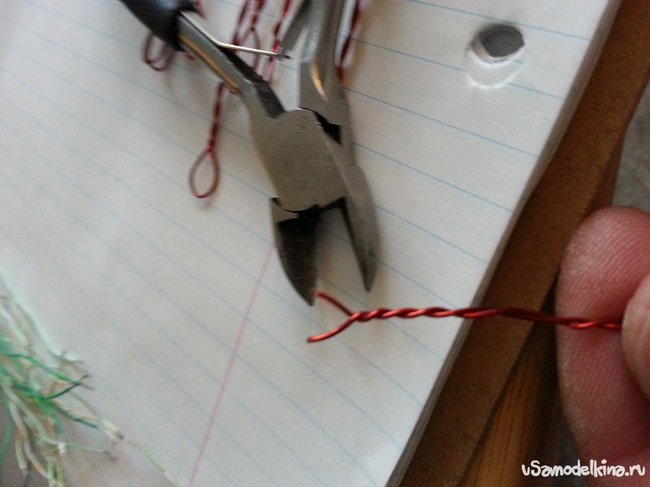

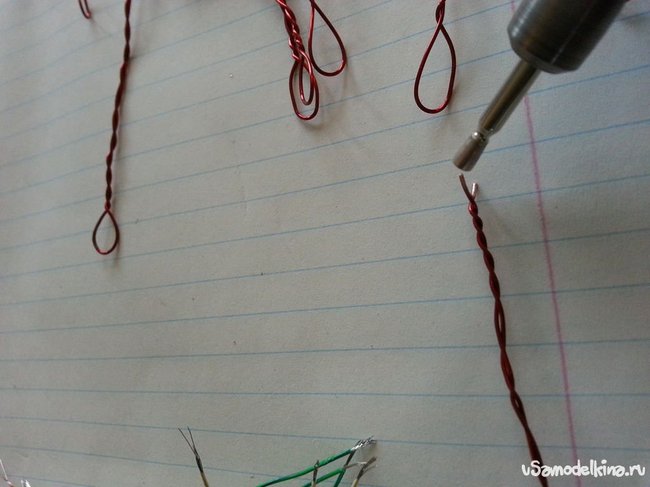

    Сложите эмалированный провод пополам и скрутите обе половинки вместе. Отрежьте края и удалите часть обмотки. Я опять же пользовался алмазным ротационным напильником. Петелька на крае будет служить гнездом для крошечных диодов, туда мы их впаяем. Вы можете использовать любые диоды на свой вкус.

    Шаг 7: Делаем дерево

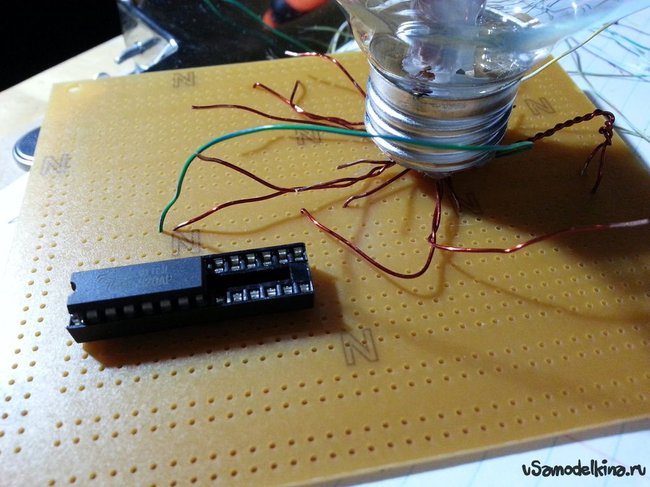

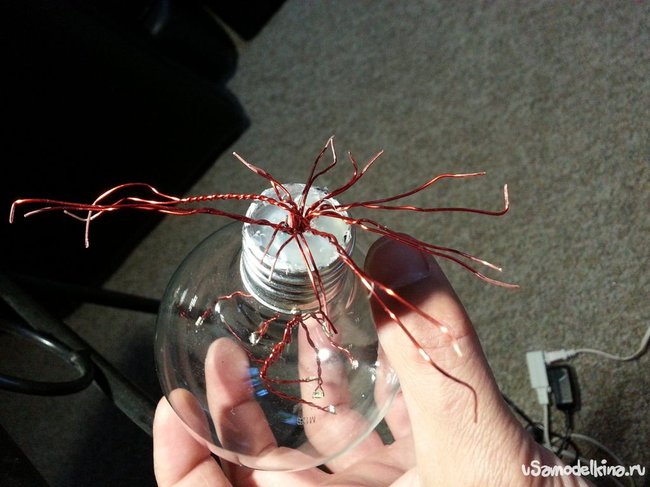

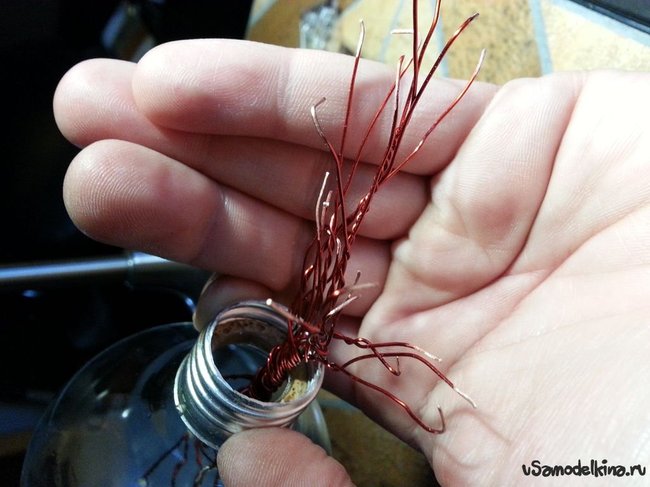

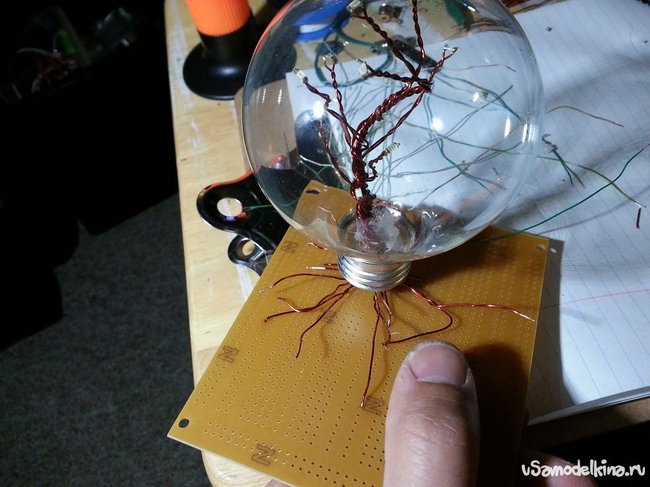

    Скрутите эмалированные проводки с припаянными диодами в пучок и придайте ему форму дерева. Вставьте это деревце в колбу лампы и с помощью пинцета отогните “ветки” внутри колбы в нужном направлении. Похоже на наряжание новогодней елки, правда? Используйте пистолет с горячим клеем, чтобы зафиксировать дерево на дне колбы. Я также добавил один УФ-диод для красоты. Я использовал батарейку, чтобы определить какой провод положительный, а какой отрицательный. Если использовать 3-вольтную батарейку и очень быстро прикладывать проводочки очень быстро, диоды переживут напряжение обратного смещения без потерь. Впаяйте провода в одну плату и отметьте их полярность.

    Шаг 8: Цепь.

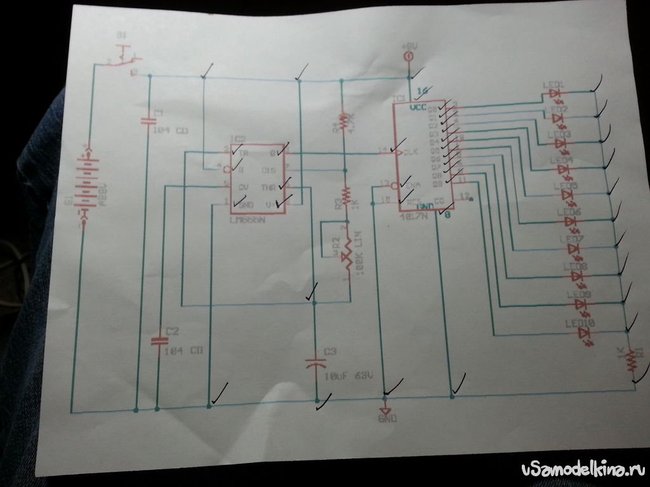

    Я нагуглил схемы мигающего диодного светильника, и выбрал вот эту. Прошу прощения, не помню источника.

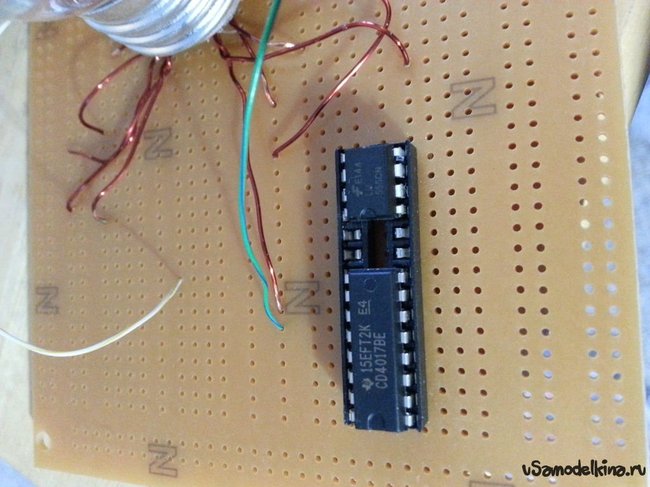

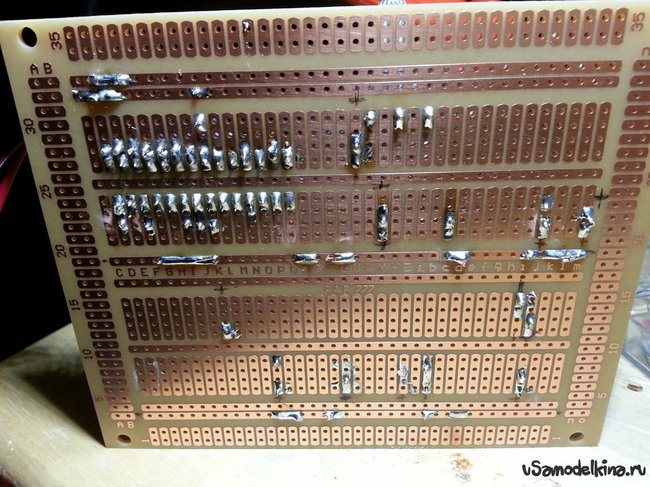

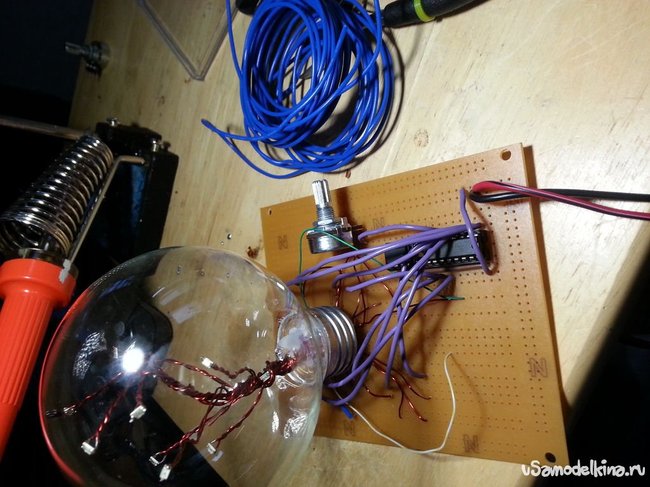

    Эта схема будет в произвольном порядке зажигать 10 диодов. Синхронизация и сброс контактов управляются чипом 555. К сожалению, я не могу показать вам пошаговую сборку платы, я просто взял ее и смонтировал, без остановок на фото. Я хотел, чтобы она выглядела естественно, в легком беспорядке. Так, собственно, и получилось : )

    Шаг 9: Источник питания

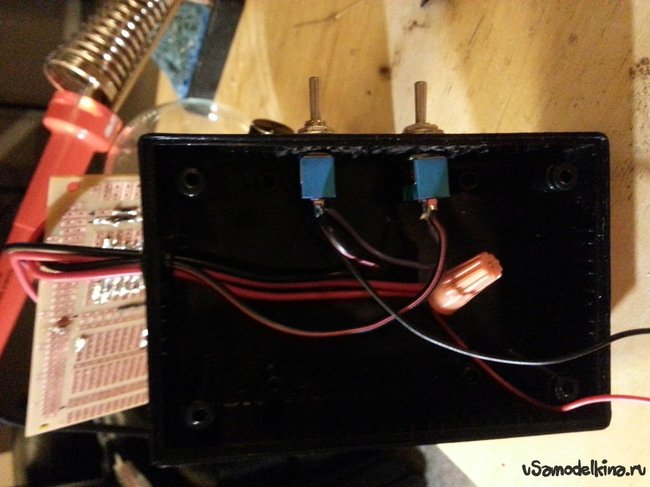

    Я использовал маленький корпус и провел два выключателя. Один включает УФ-диод, а второй включает саму мигающую цепь.

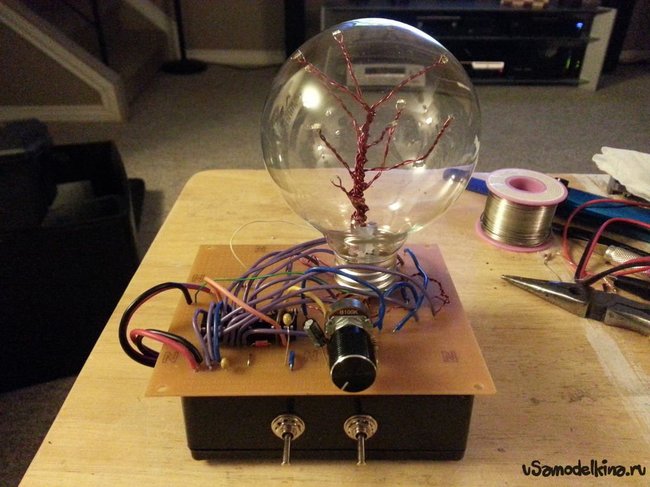

    Цепь питается от 9-вольтной батареи. Потенциометр контролирует заряд и скорость разрядки конденсаторов, подсоединенных к цепи 555 таймера. Это позволяет регулировать скорость мигания диодов. Вы увидите в темноте, насколько это полезно. В начале поста есть два видео-ролика, показывающих работу этого светящегося деревца. Приятного просмотра!
