    Светодиодные новогодние звезды

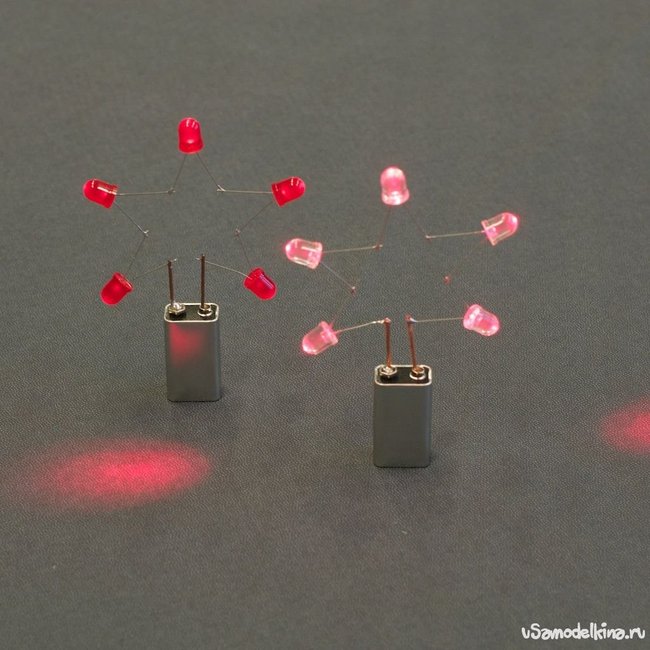

    Это небольшое руководство о том, как заставить звезды сверкать. Таким образом можно создать и новогоднюю елочку без рубки в лесу. Вот такие получаются елочки:



    Не можете просмотреть видео - кликните сюда...

    Немного пайки, и вы можете сделать симпатичные светодиодные звезды. Размер может быть 6 - 10 см в ширину, а в качестве поставки будет 9-вольтная батарейка.

    Если нужно иметь возможность легко менять батарейки, посмотрите Шаг 5. Звезду можно закрепить на зажиме 9-вольтной батарейки…

    Берите свой паяльник, светодиоды, найдите немного батареек и сделайте из этого всего яркие новогодние украшения.
    Если вдруг вы не уверены в своем таланте паяльщика, начните с простого - звезды. Это действительно легкая поделка, и вы наверняка справитесь. Поверьте мне.

    Шаг 1: Материалы и инструменты

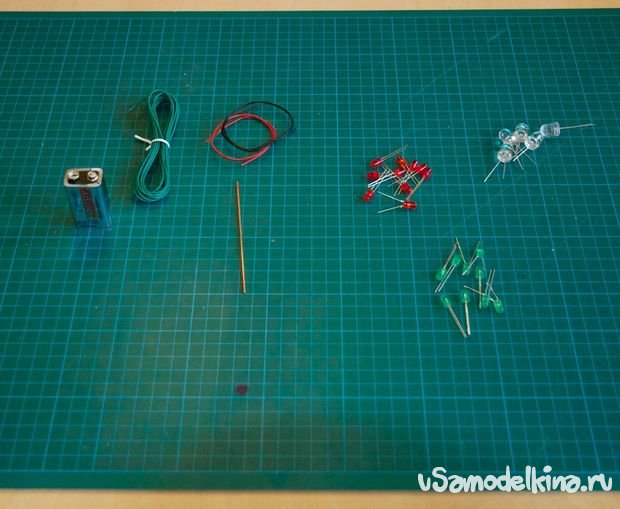

    Для новогодней светодиодной звезды вам понадобится:

    - 5 красных 5мм или 10 мм светодиода: выбор за вами. Лампочки должны быть красными, чтобы достаточно хорошо светить от 9-вольтной батарейки. Я пробовал как обычные диоды, так и с матовые. Выберите, что больше нравится
    - Батарейка на 9 Вольт.
    - 10 см прочной медной проволоки.

    Если хочется сделать *мигающую* диодную звездочку, то понадобятся разные типы светодиодов:

    - 1 мигающий диод 5 мм красного цвета.
    - 4 “слаботочных” светодиода с прозрачной лампочкой, тоже красный.

    Общая стоимость одной мерцающей звезды - около 90 рублей, в зависимости от места покупки диодов. Обычная звездочка обойдется рублей на 30 дешевле.

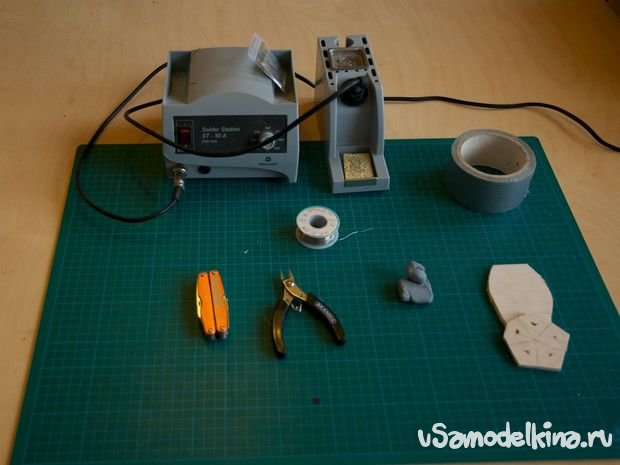

    Инструменты, которые вам понадобятся:
    - для шаблона: 5 мм фанера или что-то похожее.
    - паяльник и припой
    - плоскогубцы и клещи
    - полимерная глина или третья рука, чтобы закрепить части звезды для спаивания

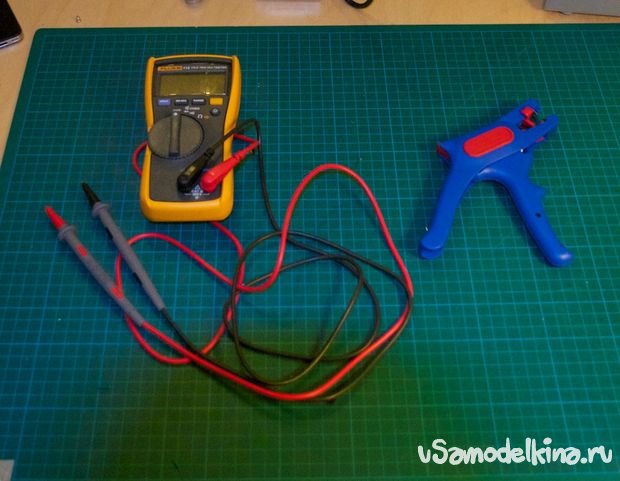

    - мультиметр для отладки

    Шаг 2: Макет





    Новогодняя диодная звезда:

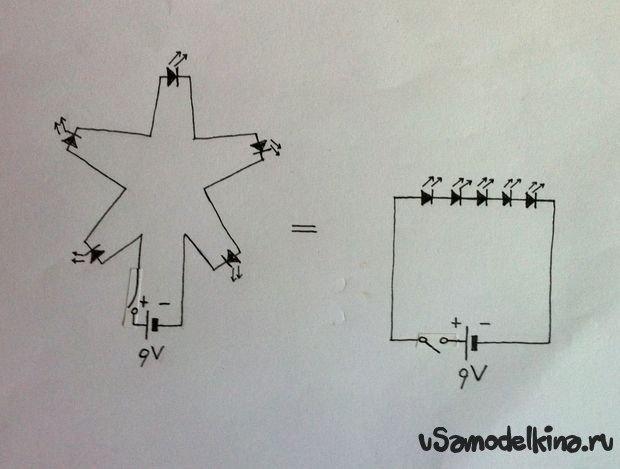

    Схема для светодиодной звезды не очень сложная. Пять диодов соединены “голова к хвосту” в одну цепь.

    Выключатель в цепи не является физической частью звезды. Звездочка загорается (цепь замкнута) при подсоединении провода к положительному контакту батарейки.

    Шаг 3: Делаем диодную звезду

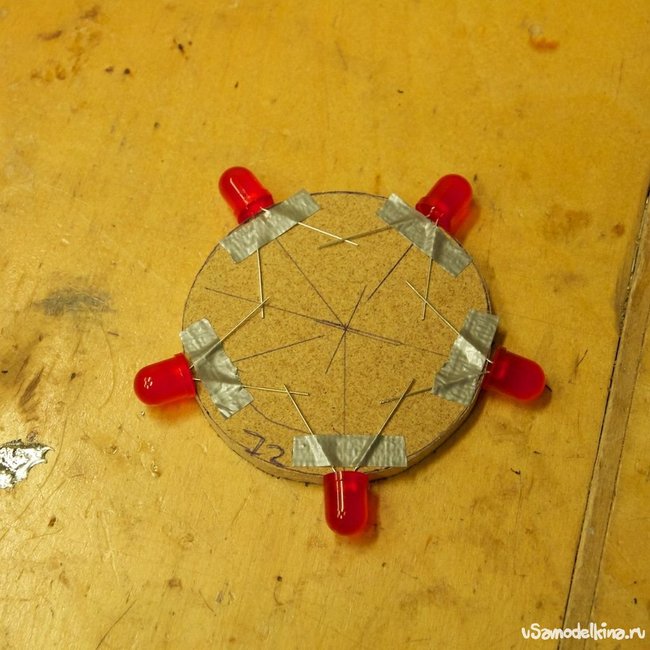

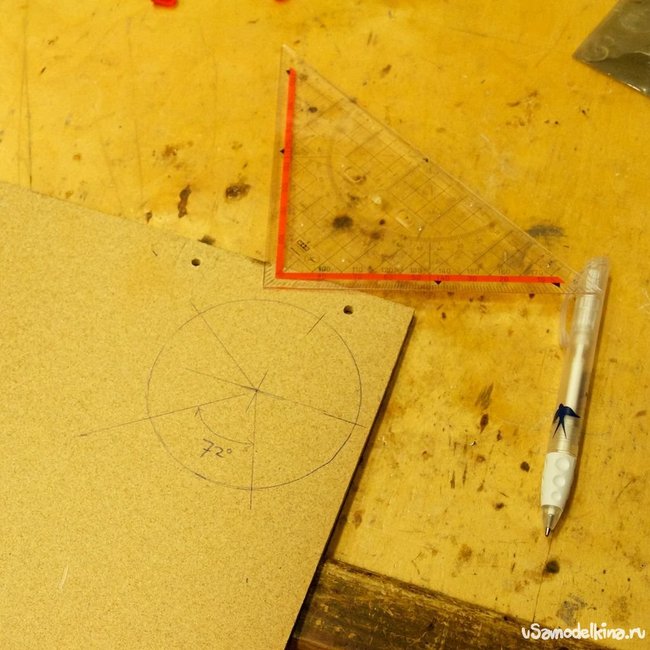

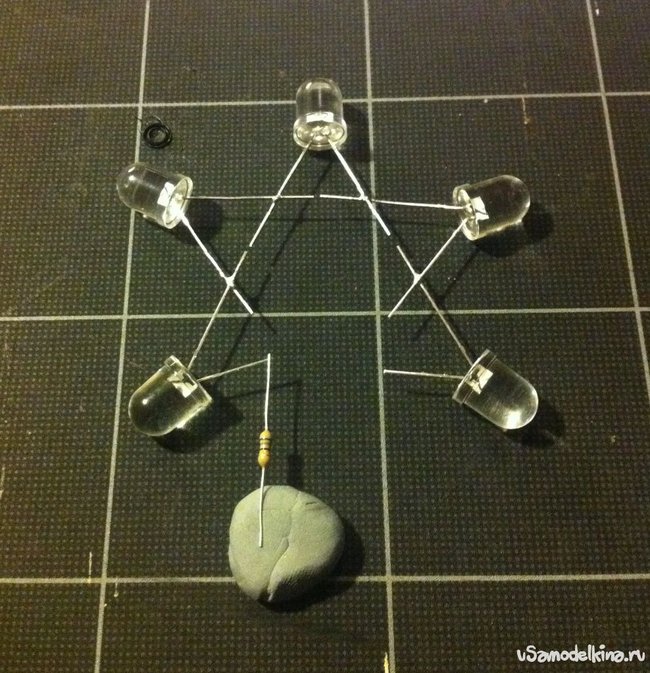

    Чтобы максимально упростить пайку диодов, я изготовил шаблон из фанеры. Это кружок с пометками для пяти лампочек.

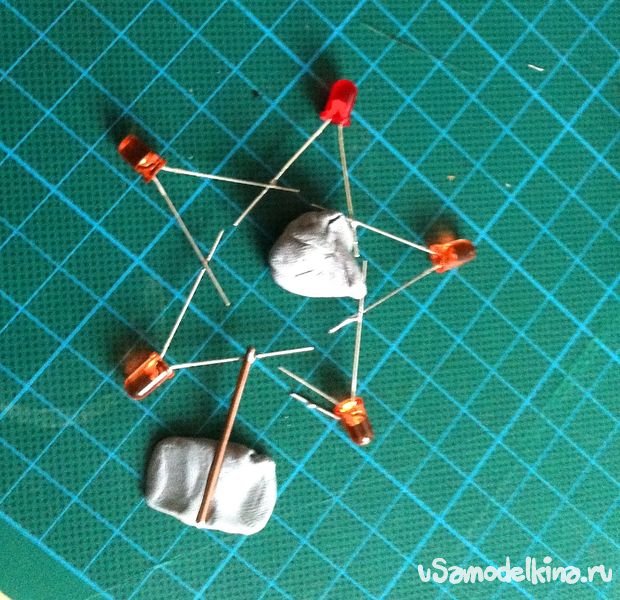

    - Разместите диоды на шаблоне.
    - Раздвиньте ножки диодов под углом так, чтобы они совпадали со сторонами звезды и соседние ножки разных диодов пересекались друг с другом.
    - Зафиксируйте контакты диодов на шаблоне.
    - Спаяйте соединения контактов
    - Отрежьте лишние края маленькими клещами.

    У вас получилась замкнутая звезда.
    - Отрежьте самое неудачное спаянное соединение.
    - Теперь у вас получилась звезда с разрезом.

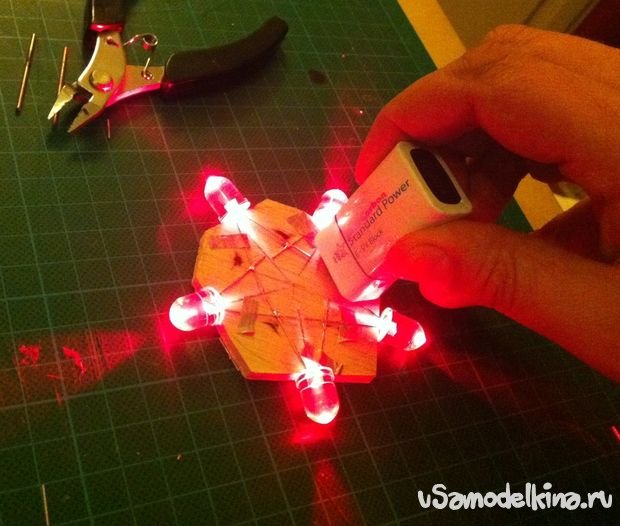

    Проверьте работу цепи:
    Соедините концы звезды с выводами аккумулятора. Не забывайте о полярности диодов и батареи! Если звездочка горит - вы все правильно сделали. Если нет:
    - скорее всего, как минимум один диод вы подсоединили по принципу “голова-к-голове” вместо “головы-к-хвосту”.
    - Если все диоды спаяны правильно и ВСЕ РАВНО не работает (такое со мной случалось…), скорее всего, один из диодов нерабочий. Проверьте каждый диод отдельно мультиметром или 3-вольтовой таблеточной батарейкой или блоком питания.

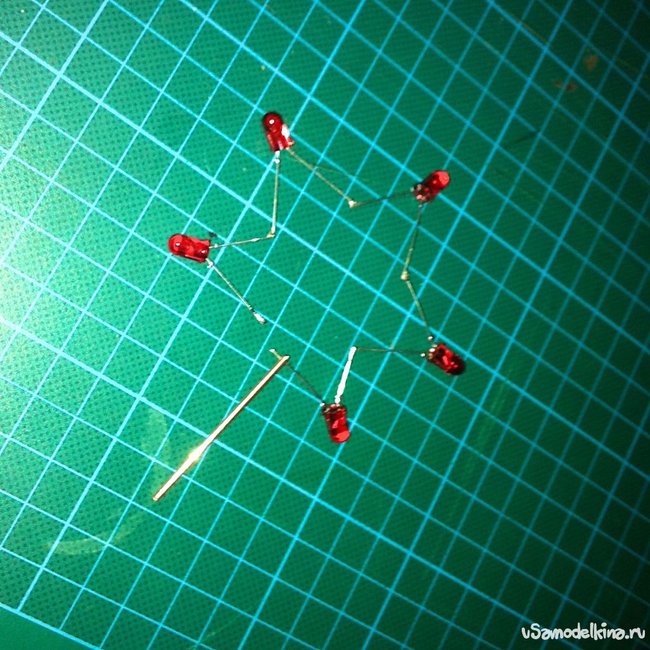

    Припаяйте кусочек медной проволоки (около 4 см) к отрицательному контакту диодной цепи. На картинке 3 показан этот шаг.

    Светодиодные новогодние звезды


    Шаг 4: Завершающий этап

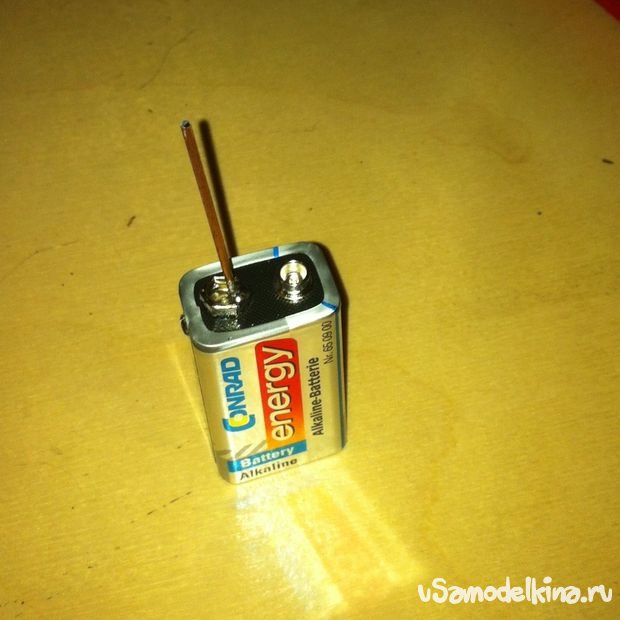

    Вы почти справились! Осталось лишь припаять кусочек проволоки к отрицательному полюсу батарейки.

    Тут есть парочка особенностей:
    - Возьмите кусочек проволки, такой же по длине, как тот, что вы только что припаяли к звезде.

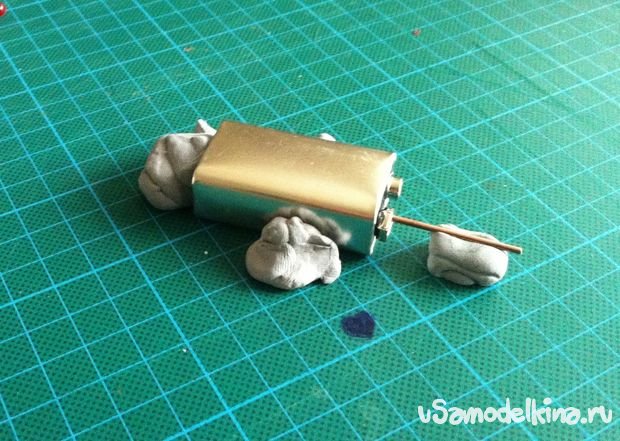

    - Положите батарейку и приложите проволку к большему контакту батарейки (помеченному знаком минус).
    - Чтобы припаять проводок к контакту, убедитесь, что и провод и контакт хорошо прогреты, перед тем, как добавлять припой.

    ПОДСКАЗКА:
    Сначала зафиксируйте положение батарейки и проволки. Используйте клейкую ленту, третью руку или что-либо еще, чтобы зафиксировать батарейку и проволку перед спаиванием.

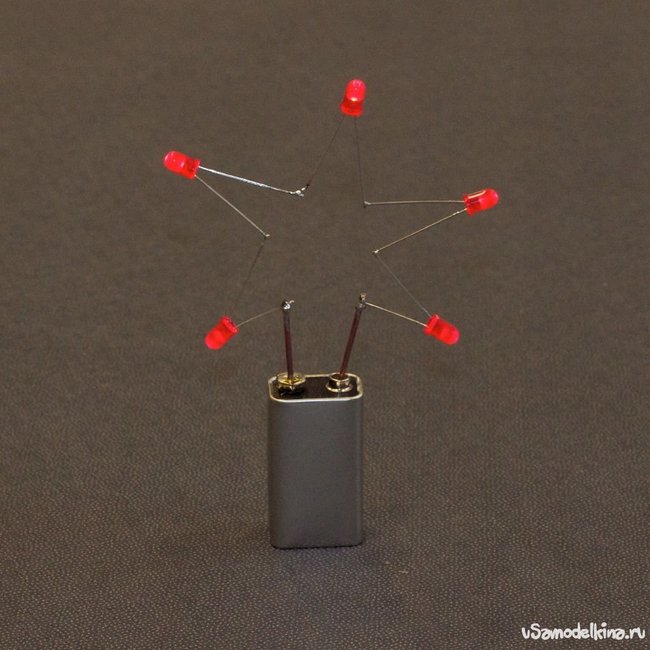

    Ну и наконец, припаяйте другой конец проводка к положительному контакту диодной звезды. Теперь все готово :-D

    Понравилось? Таким же способом можно сделать и новогоднюю елочку. Она требует чуть больше усилий и терпения, но результат оправдает эти трудности! Если вы осилили звездочку, елочка просто обязана получиться!

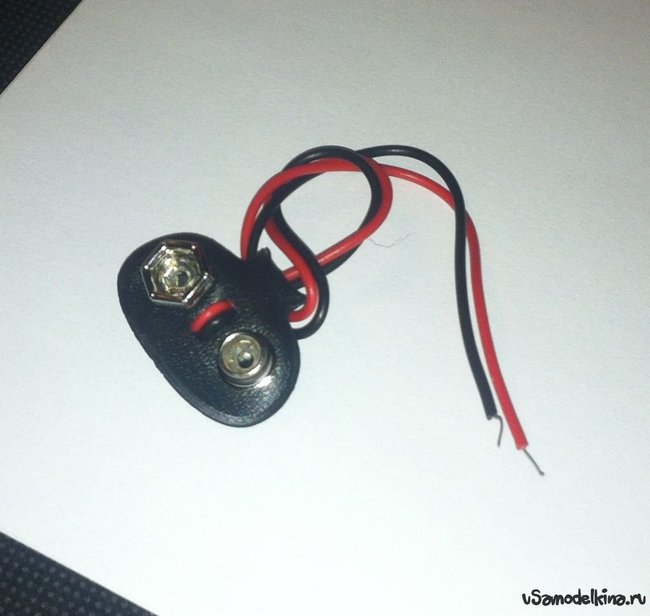

    Шаг 5: Добавляем зажим батарейки...

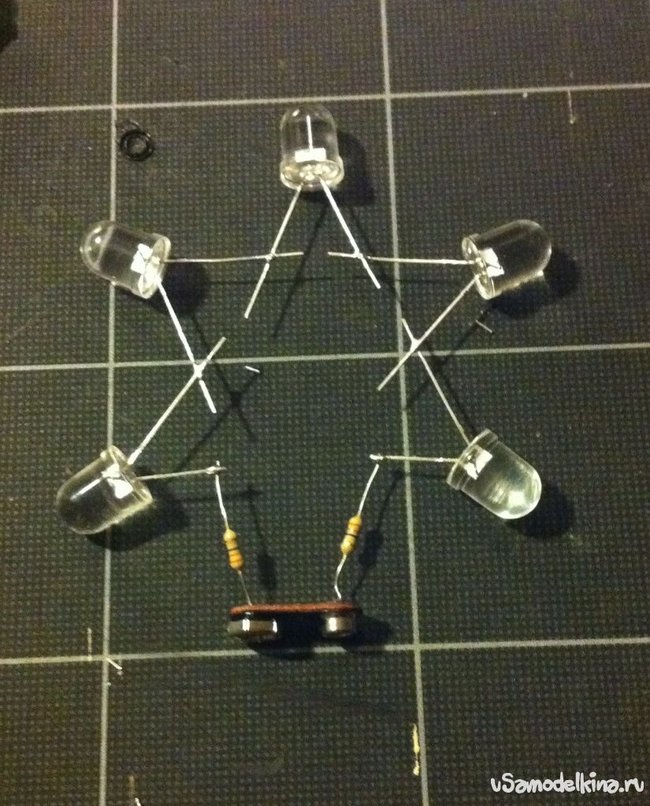

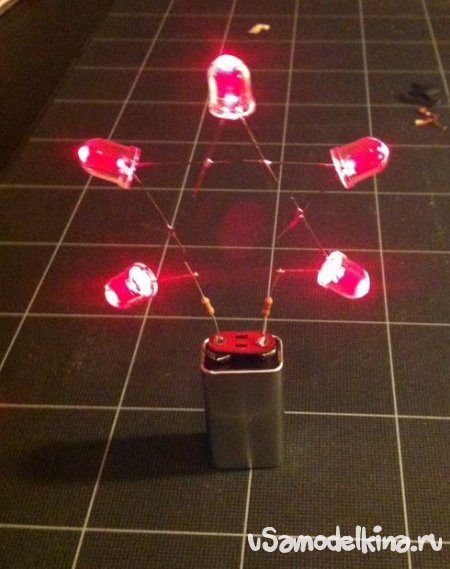

    Чтобы можно было проще менять батарейку, я закрепил звезду на внутренней части зажима 9-вольтной батарейки. Вместо проволоки я использовал резисторы на 60 Ом. Резисторы ограничивают ток, идущий через диоды, что удлиняет жизнь батарейкам и самим диодам. Медная проволока более жесткая, чем резисторы. Так что эта версия более хрупкая, чем предыдущая.

    Эти фото показывают всю процедуру с зажимом, здесь все довольно просто:

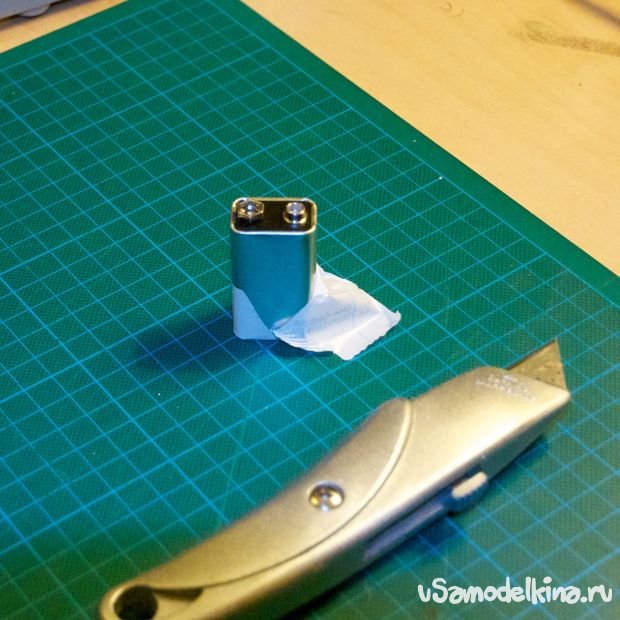

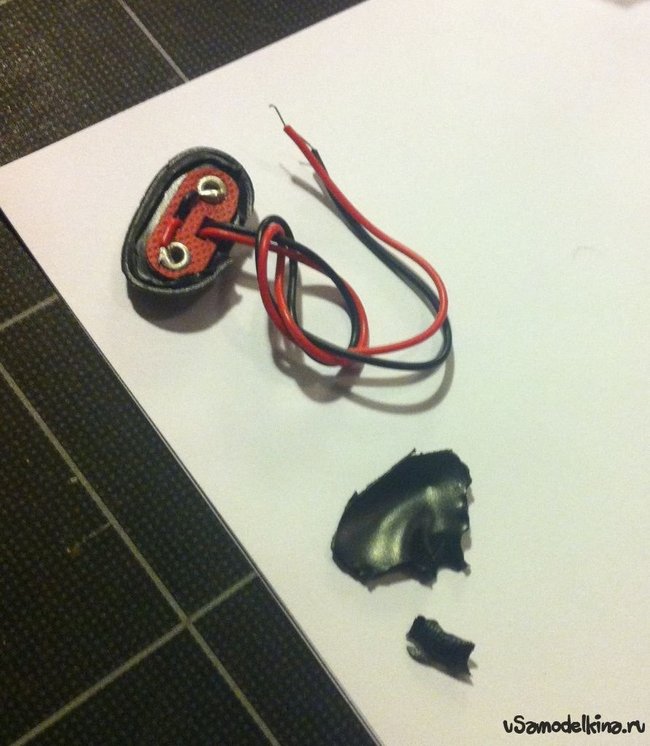

    - Обрежьте мягкое пластиковое покрытие острым ножом.

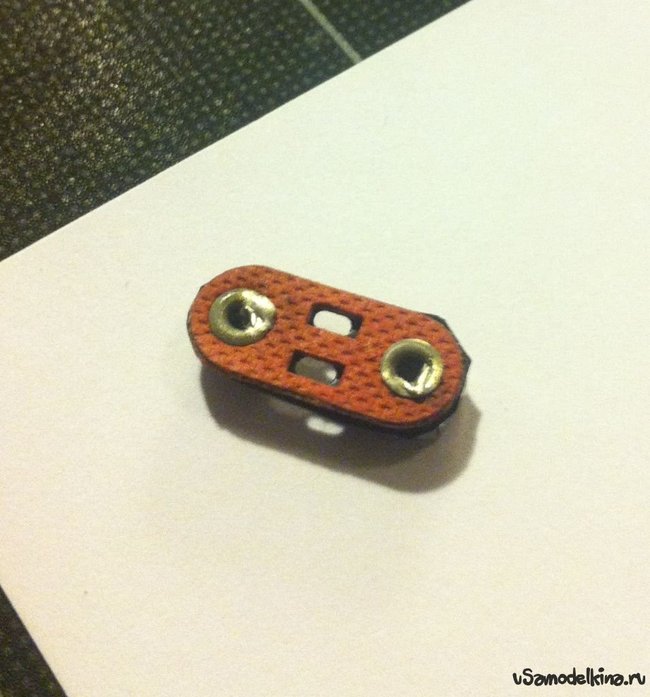

    - Удалите провода из разъемов.

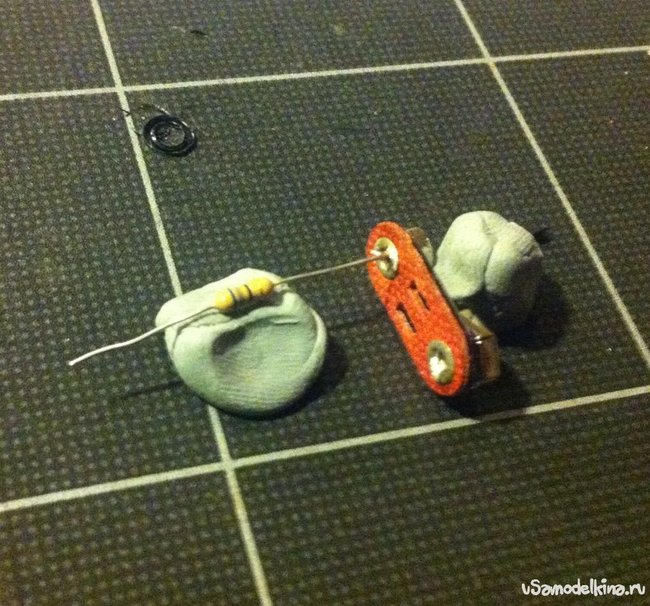

    - Припаяйте резистор на 60 Ом к маленькому разъему.
    - Припаяйте другой конец резистора к отрицательному выводу звезды.
    - Припаяйте другой резистор на 60 Ом к положительному выводу звезды

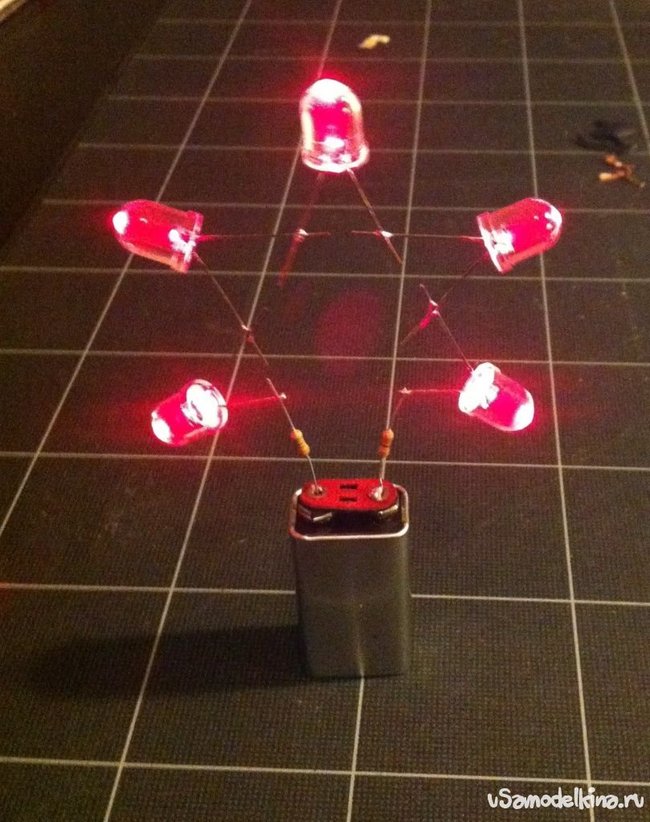

    Аккуратно прикрепите зажим со звездой к батарейки. И вы снова справились на отлично :-)
