    Электрика в гараже

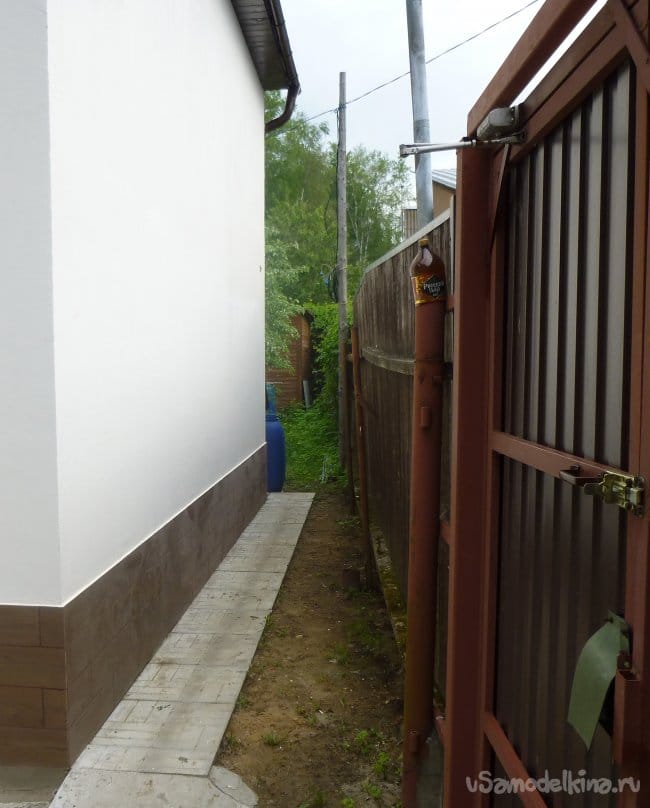

    Настало время делать электрику в гараже. И хотя гараж внизу захламлён, я решил провести свет (как-то загонял машину в гараж поздно вечером и чуть не врубился в лестницу на второй этаж). Да и сосед начал бухтеть, чтобы я убрал временный столб,

    который был связан с его забором.

    Я вызвал профессиональных электриков, которые сразу полезли на основной столб (где стояли счётчики) и сказали, что работать придётся под напряжением, так как автомата отключения просто нет, поэтому будет стоить работа дороже. Я согласился (деваться некуда!). И они приступили.

    Все инструменты и комплектующие у меня были в наличие: перфоратор, длинный бур Ø20 мм (под пластиковую трубку), куплен был электрощиток на 8 позиций одиночных автоматов, автоматы фирмы Legrand (уважаю эту фирму), электротехнические короба 26х16 мм в количестве 6 шт., мощные крючья, куда крепится растяжка для провода. На временном столбе висел скрученный СИП-16, который когда-то шёл к дому. Его длины должно было хватить до щитка, установленного в углу гаража перед лестницей.

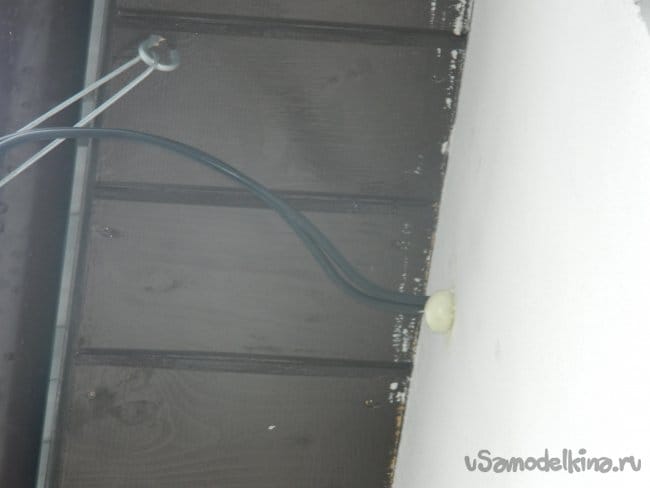

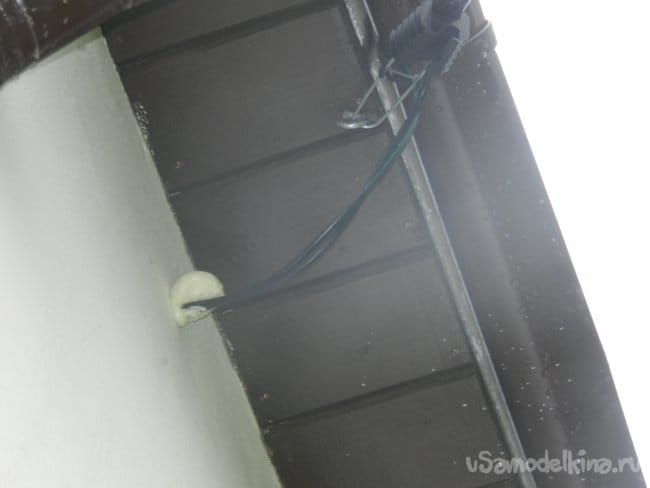

    Профессионалы снесли временный столб, пробурили отверстие в стене под свесом крыши, забили пластиковую трубку и завели внутрь гаража СИП, который шёл от счётчика. Ввернули крюк, натянули провод и запенили отверстие.

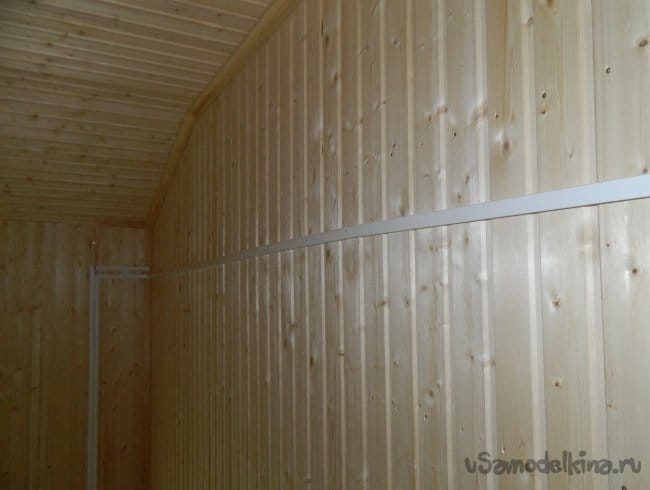

    Далее в работу пошли электротехнические короба.

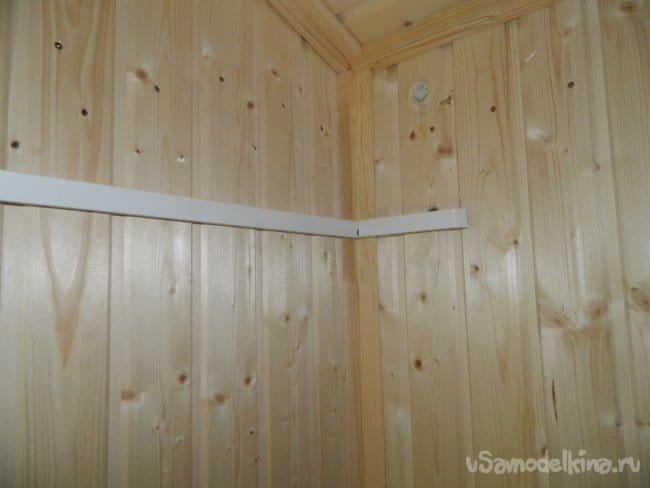

    Короба были проложены под потолком над лестницей. По второму коробу проходит СИП для запитки дома. СИПы были подключены на вход основного автомата. Потом повторилась процедура, что и на задней стенке.

    Через “орехи” дом был подключен. На этом работа профи была закончена.

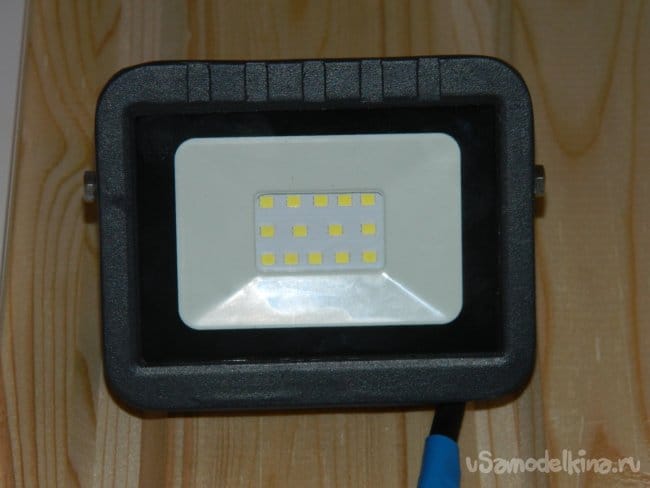

    Я купил светодиодный 10-Вт прожектор UINEL (всего-то 290 руб.), потому что вечерами было темно работать со щитком.

    Светит очень ярко.

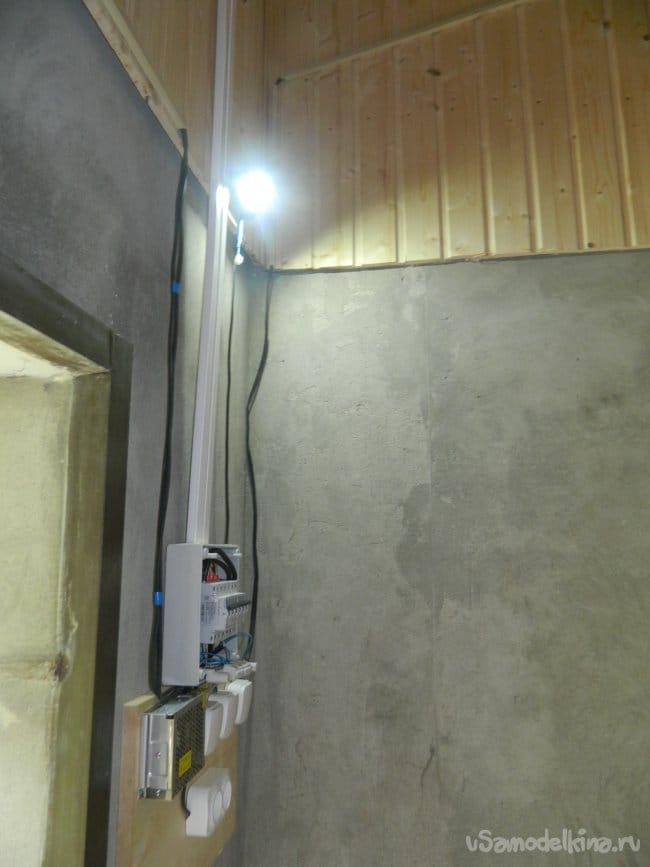

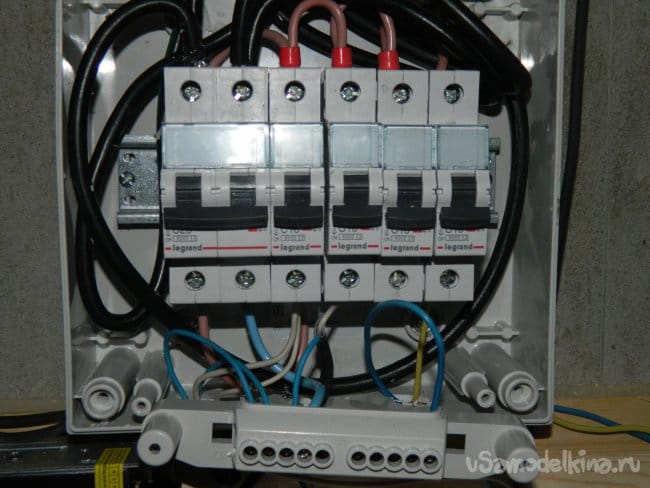

    Что мы имеем:

    автомат на 25 А спаренный (основной), автомат на 16 А (свет в гараже), автомат на 16 А (будущие розетки в гараже), автомат на 16 А (розетки на втором этаже) и автомат на 10 А (свет на втором этаже).

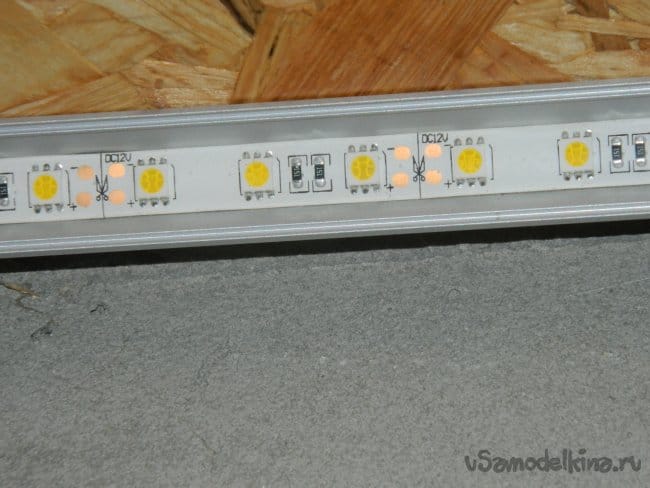

    Начал я с подсветки в гараже. Для этого было куплено 6 м светодиодной ленты LC-5050-W-12WW60

    (китайцы уверяют, что 15 Вт/м — врут, дай бог 12) и три радиаторных профиля со светорассеивателями: два угловых и один — прямой (по 2 м каждый). Лента влагозащищённая, самоклеющаяся. Также приобретён трансформатор UINEL для ленты 12 В/150 Вт.

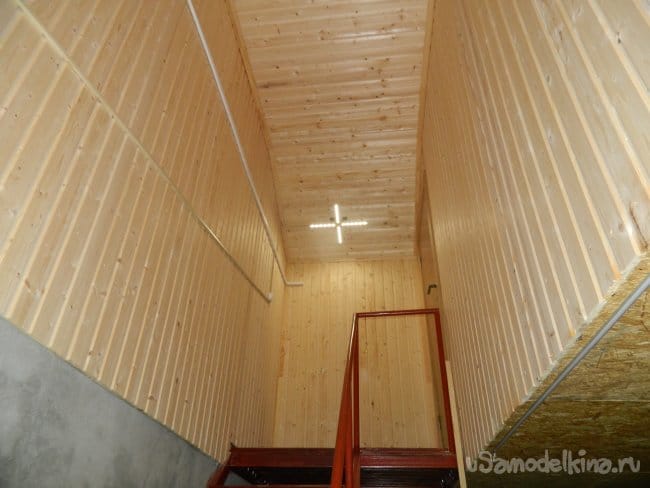

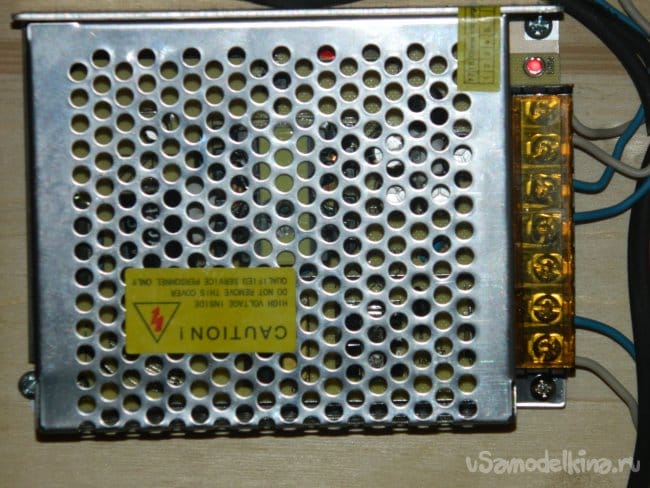

    Трансформатор имеет 2 выхода на ленту, чтобы не перегружать его. Угловые профили были закреплены по стенам гаража, прямой — на потолок гаража сзади. Соединены ленты были 2+2 последовательно и 2 отдельно. Монтаж вёлся проводом ВВГ НГ 2х1,5 (одножильный), потому что на первом этаже всё-таки есть вероятность влажности. Подключались ленты к разным выходам трансформатора. Трансформатор включается выключателем, находящимся под щитком.

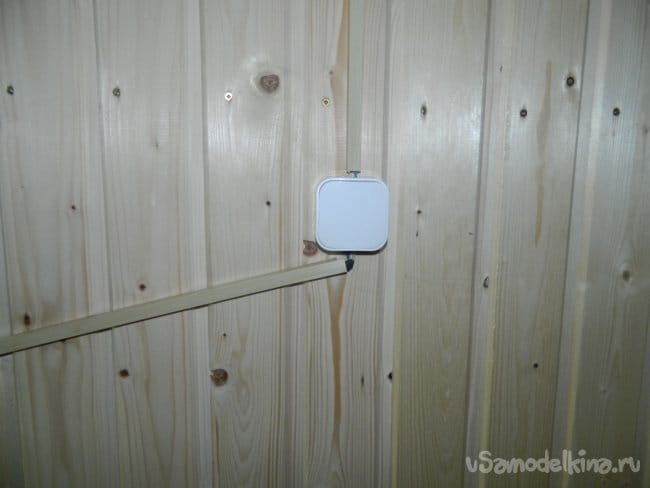

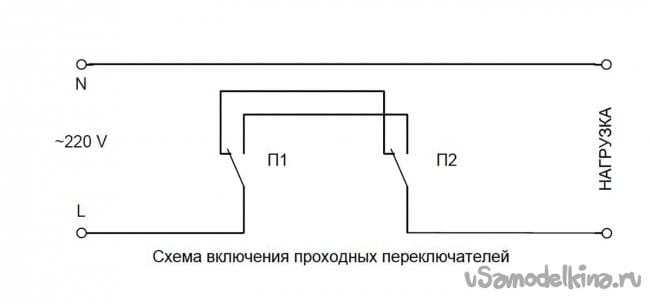

    Затем занялся проходными переключателями. Схема их подключения представлена на рисунке. Один установлен под щитком, второй — наверху лестницы.


    Проводка велась проводом ВВГ НГ 3х1,5. В качестве нагрузки использовалась самодельная светодиодная лампа.
    [/center]
    Как её сделать описано в журнале «Сам себе мастер» №5 2018 г. Так как потолок над площадкой перед дверью наклонный, лампа была закреплена на двух поворотных уголках. Освещения вполне хватает, чтобы вставить ключ в замочную скважину и открыть дверь.

    Ещё я решил поставить под щитком розетку.

    Все провода убирались в кабель-каналы “сосна” 12х12 мм (их в количестве 16 шт. подарил сосед — халява!). Часть была сломана, но кое-что можно было использовать.

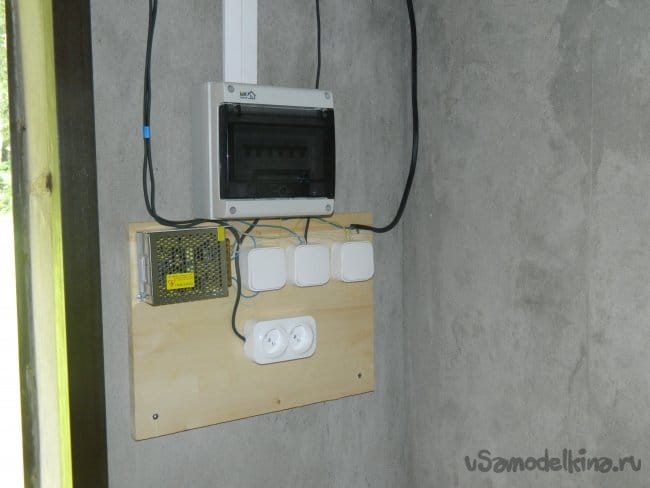

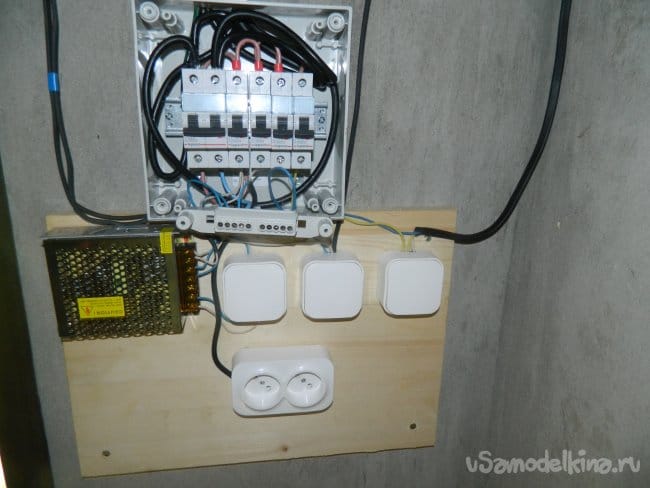

    Итак, что мы имеем.

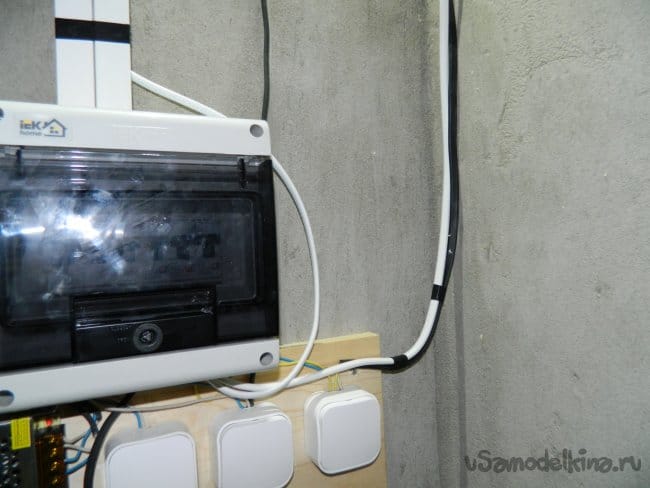

    Слева – направо: выключатель светодиодной ленты, выключатель прожектора, проходной переключатель.

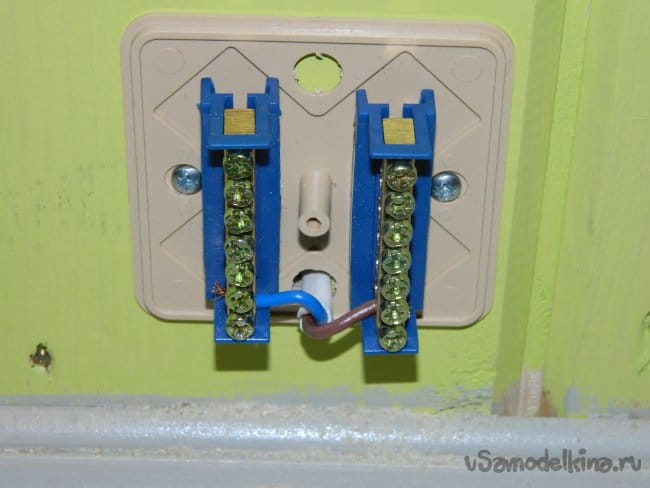

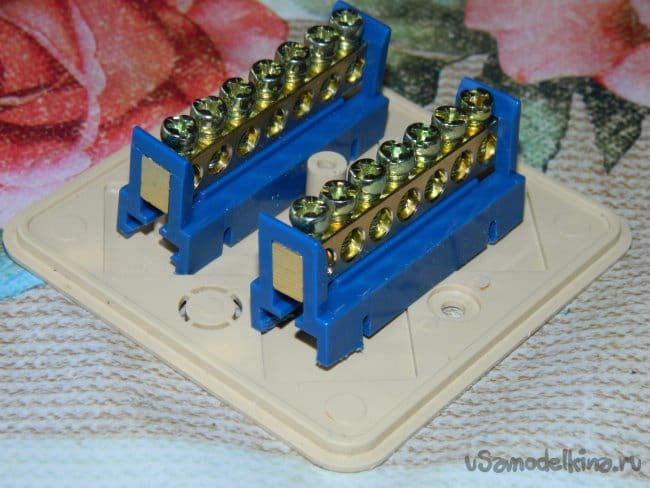

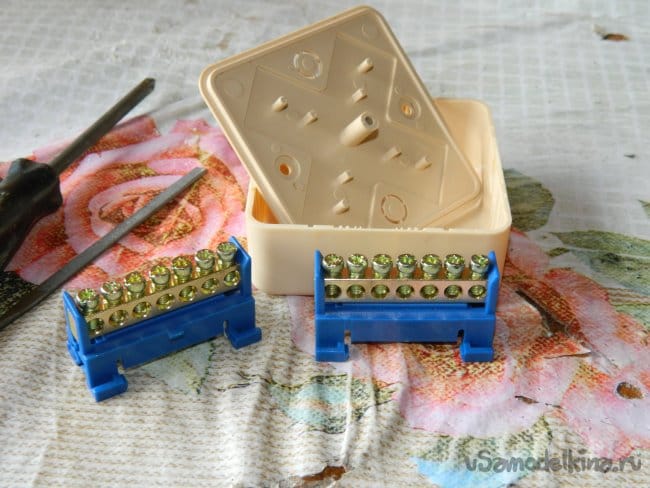

    У меня остались ещё распаечные коробки, на одной из которых я когда-то делал лампу-паука, которая стоит у меня на верхней площадке лестницы. Я купил самые маленькие планки на DIN-рейку.

    При небольшой доработке они прекрасно встали в коробки.

    Ещё я купил многожильные кабели ПБВВ 2х1,5 – 25 м (для освещения наверху) и ПУВВ 2х2,5 – 20 м (для розеток там же). Купил кабель-каналы “сосна” 15х10 мм — 8 шт.

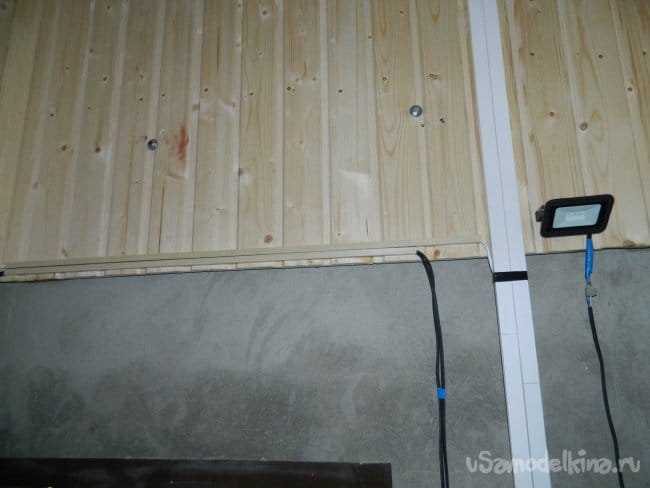

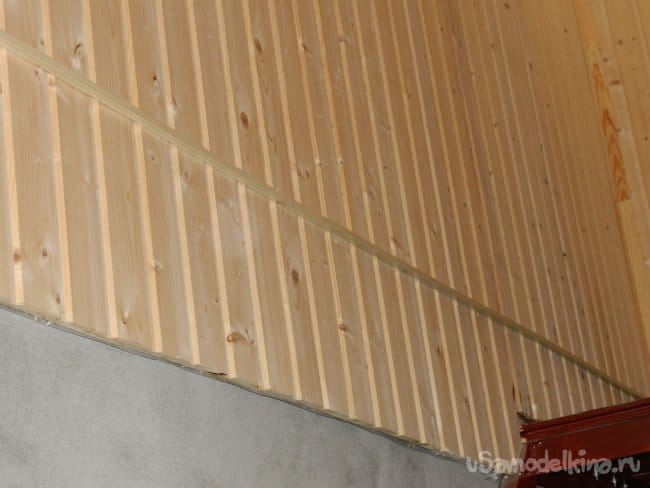

    Подключил провода к щитку и стал тянуть их вдоль лестницы.

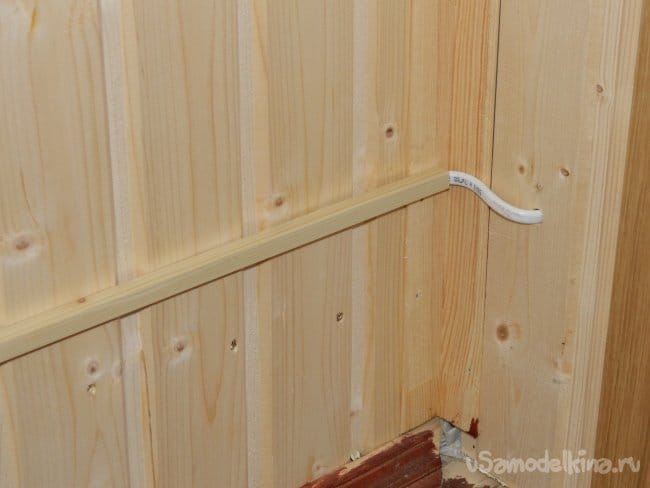

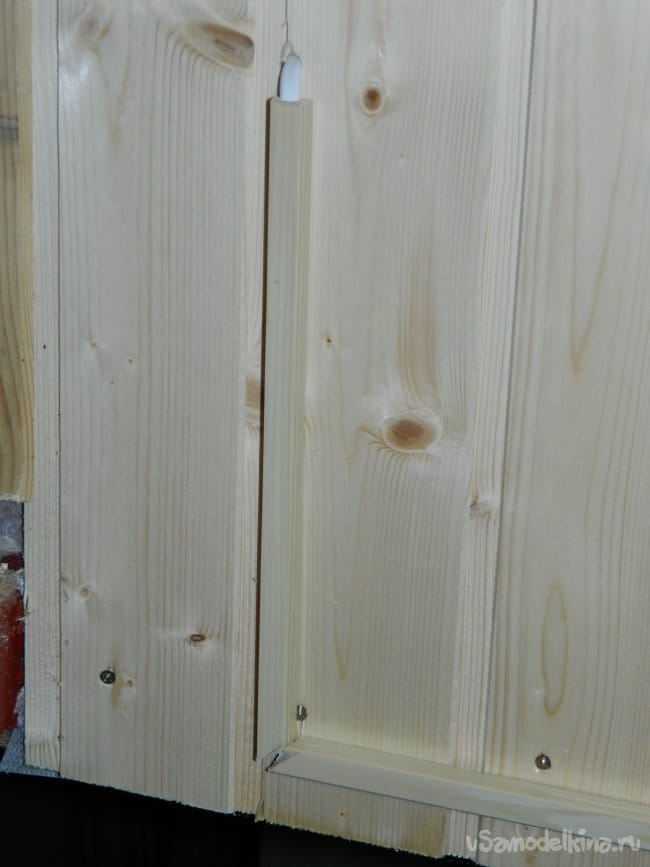

    Сначала протянул кабель под розетки, вёл по стене гаража,

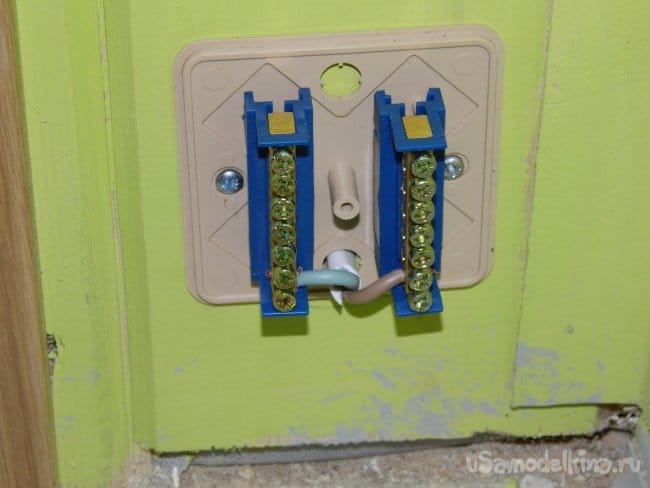

    просверлил длинным сверлом Ø10 мм отверстие в стене и с другой стороны поставил распаечную коробку.

    Такую же операцию я проделал с кабелем под свет.




    Таким образом, распаечные коробки оказались по разные стороны двери. На все эти операции я израсходовал остатки кабель-канала 12х12 мм.

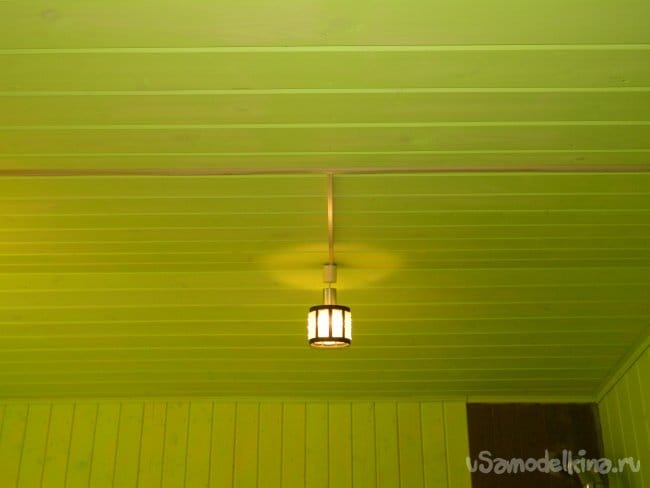

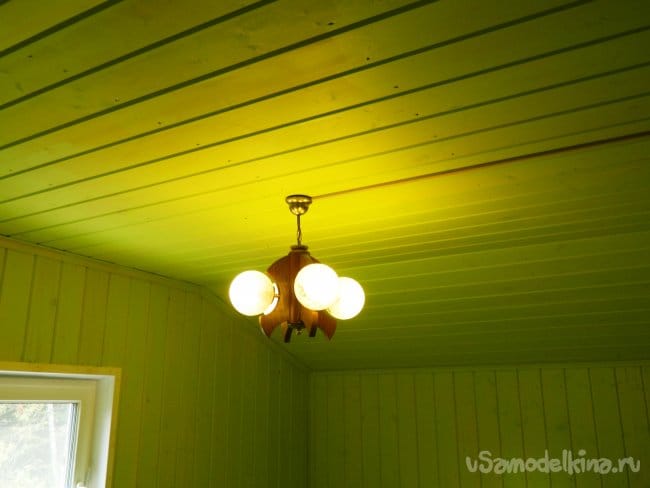

    Пока решил ставить две люстры, одна из них освещает место перед камином, вторая (основная) — место над столиком (по задумке) перед окном.

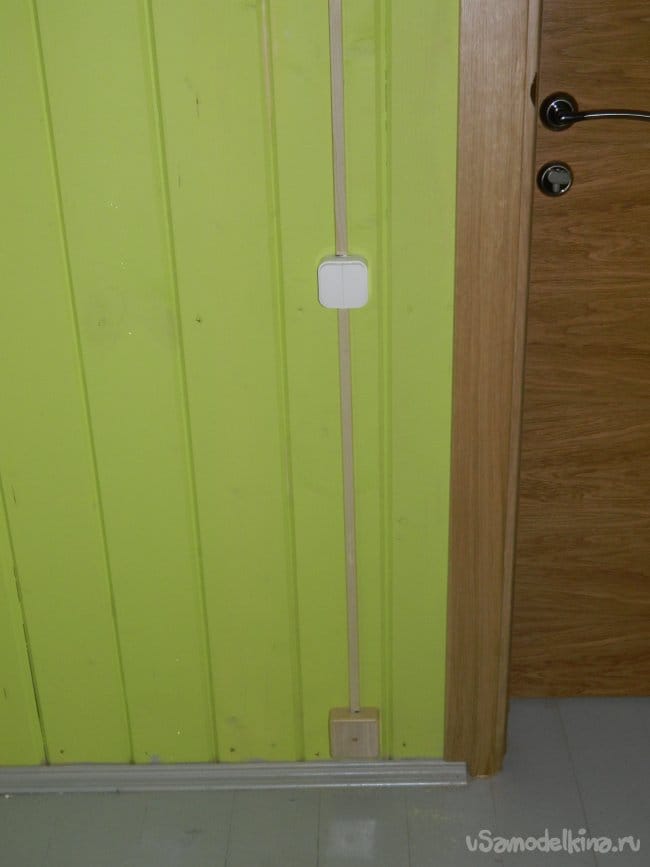

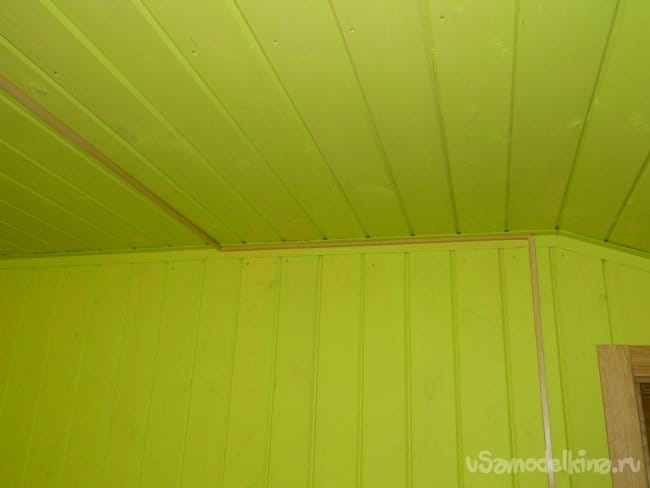

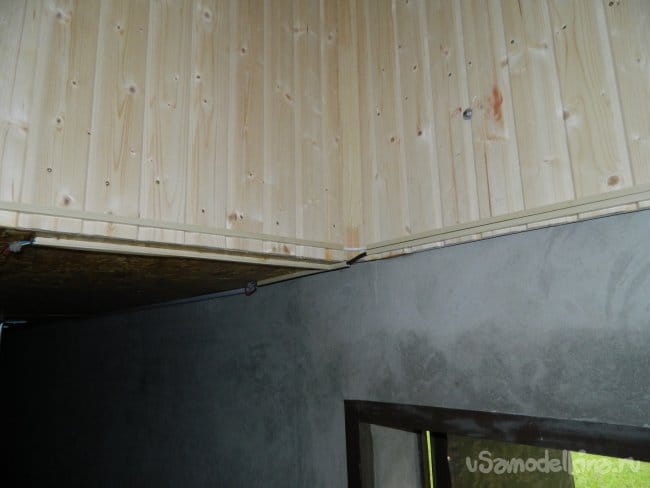

    Начал с установки двухклавишного переключателя (тоже Legrand) и кабель-каналов 15Х10 мм.

    Тяжело было, когда тянул через кабель-каналы сразу два провода при переходах, а особенно, на потолке.

    После подвески первой люстры у камина, стало легче.

    Вторую люстру я повесил минут за 15. Во всех люстрах стоят покупные светодиодные лампы GAUSS.

    Пока — пауза. Розетки в комнате я не ставил, потому что жена хочет маленькую кухоньку (а там надо устанавливать розетки по месту), а я хочу маленькую ремзону (но для этого надо разобрать гараж). Надо будет ещё думать, как провести на второй этаж воду (а это — большая проблема, потому что приходиться скачивать воду порядка часа, чтобы вода пошла чистая!) и сделать слив. Непонятно, как будет расположена кровать, чтобы поставить розетку под бра, где будет висеть (или стоять) телевизор.

    А я мечтаю поставить напротив камина кресло-качалку и, потягивая пиво, смотреть на огонь..

    Материалы, использованные для электрики:
    Автоматы Legrand:
    1. Спаренный 25 А – 1 шт.
    2. Одинарный 16 А – 3 шт.
    3. Одинарный 10 А – 1 шт.
    Щиток навесной закрытый под автоматы 8-ми позиционный пластиковый IP66 – 1 шт.
    Светодиодная лента LC-5050-W-12WW60 15 Вт/м IP65 – 6 м
    Трансформатор для ленты 12 В/150 Вт UINEL – 1 шт.

    Профиль для ленты со светорассеивателями:
    Угловые 2 м – 2 шт.
    Прямой 2 м – 1 шт.

    Провода:
    СИП-16 — по расходу
    ВВГ НГ 2х1,5 – 10 м
    ВВГ НГ 3х1,5 – 10 м
    ПБГВВ 2х1,5 – 25 м
    ПУГВВ 2х2,5 – 20 м

    Электротехнические короба:
    26х16 мм “белые” – 6 шт.
    12х12 мм “сосна” – 16 шт. (халява! – отдал сосед)
    15х10 мм “сосна” – 8 шт.
    Светодиодный прожектор 10 Вт UINEL – 1 шт.
    Два проходных переключателя Legrand
    Три одиночных выключателя Legrand
    Один двухклавишный выключатель Legrand
    Двойная розетка Legrand – 1 шт.

    Вся эта музыка стоила порядка 11000 руб. + отдал 8000 руб. профи, чтобы переключили с временного столба на гараж и дом.
