Доброго Всем времени суток!
Продолжаем народное творчество. В этот раз соберем распределительный щиток. Однофазный, без провода заземления.
Устанавливаться он будет в будущем предбаннике, будущей баньки. Посмотрите предыдущий мой обзор по установке сруба под усадку, может понравится. Комплектующие будут подобраны под примерную схему электропроводки в бане.
Вообще, все строительно – монтажные работы, желательно начинать с технических рисунков, схем и набросков, «Строим на бумаге». Бумага «стерпит» зачеркивания, стирание, исправления, и Вы будете примерно представлять объемы трудовых и финансовых затрат. Короче – карандаш Вам в помощь.
Постарался в своей публикации показать самое необходимое для монтажа. Пишите комментарии, если что то упустил.
Для самопроверки, на просторах интернета, посмотрел разные ролики по монтажу, а так же сравнения разных производителей по низковольтным комплектным устройствам. Лично мои выводы таковы - сколько людей столько и мнений. Одни сравнивают дешевые Китайские изделия например с самыми «дорогими», типа бренда «Legrand». Другие рассматривают «среднячок» типа «IEK» и «TDM» и так далее.
Я выбрал бренд «Schneider» (Касается только автоматических модульных автоматов). Объясняю почему:
1е – все таки известный бренд. 2-е, безопасность, да он на порядок дороже чем «IEK» и «TDM», но посчитал, что приобретаю для себя и чтоб надежно было и не думалось потом: «А вот надо было этот покупать, что не купил?». 3е, качество, даже если сравнивать изделие фирмы «Schneider» и другого производителя, то держа в руках по весу они сильно отличаются, а это значит, что на комплектующих и токопроводящих элементах производитель не экономит.
С распределительным боксом сильно не заморачивался, купил фирмы «IEK» на 12 модулей, как всегда с запасом. DIN рейка в комплекте.
Фазную шину и нулевую, покупал отдельно, фирмы «Домовой».
Стопора на DIN рейку фирму не помню, да здесь большой разницы и нет.
Жилы от кабеля ВВГ пнг 2х2,5 фирмы «Экокабель»

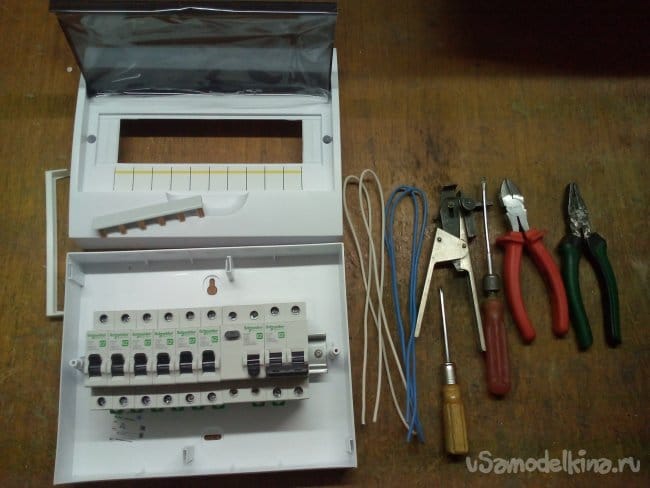

Материалы и инструменты:
Материалы (комплектующие):
1. Кусок кабель ВВГ пнг 2х2,5
2. Бокс 12 модулей – 1 шт.
3. Дифференциальный автомат С25 – 1 шт.
4. Двух полярный автомат С25 – 1 шт.
5. Автомат С16 – 3 шт.
6. Автомат С10 – 3 шт.
7. Стопора на DIN рейку.
8. Соединительная шина - 1 шт.
9. Шина нулевая – 1 шт.
Инструменты:
1. Устройство для снятия изоляции (Совковский стриппер) – страшное название
.2. Отвертка крестовая.
3. Отвертка плоская.
4. Руки.
ШАГ 1 Предварительная раскладка.
Вообще рекомендую распределительный щиток собирать отдельно, а не на месте, при непосредственном монтаже электропроводки. Во первых удобнее работать. Во вторых потом сэкономите нервные клетки и время.
Так как запитывающий СИП будет заходить в левый дальний угол помещения и в щиток справа, расположение автоматов по распределению нагрузок у меня будет справа налево.

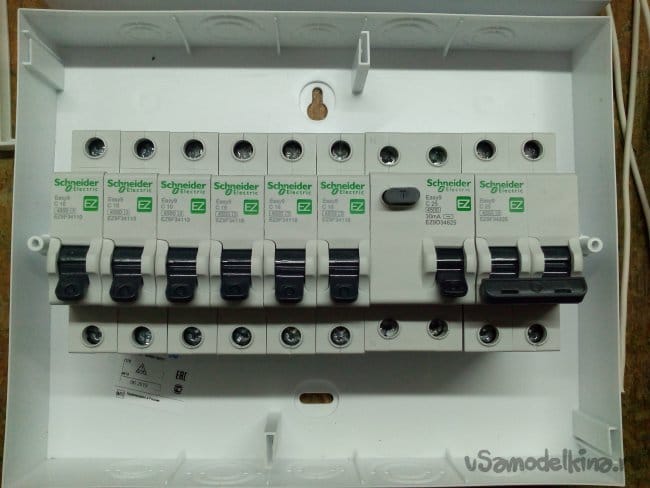

Разбираем монтажный бокс. Устанавливаем автоматы согласно схемы, центруем на DIN рейке. С крышки бокса убираем не нужные заглушки.
ШАГ 2 Перемычки.
По установленному правилу ввод нагрузок в автоматы производится сверху, а выход нагрузок на потребители снизу (исключения составляют некоторые изделия у них наоборот, но производитель об этом указывает схемой на корпусе). Перемычки, в моем случае, изготовил из обрезка того же провода, сечением самым наибольшим, что будет использоваться в будущей проводке, а именно сечением 2,5 мм.

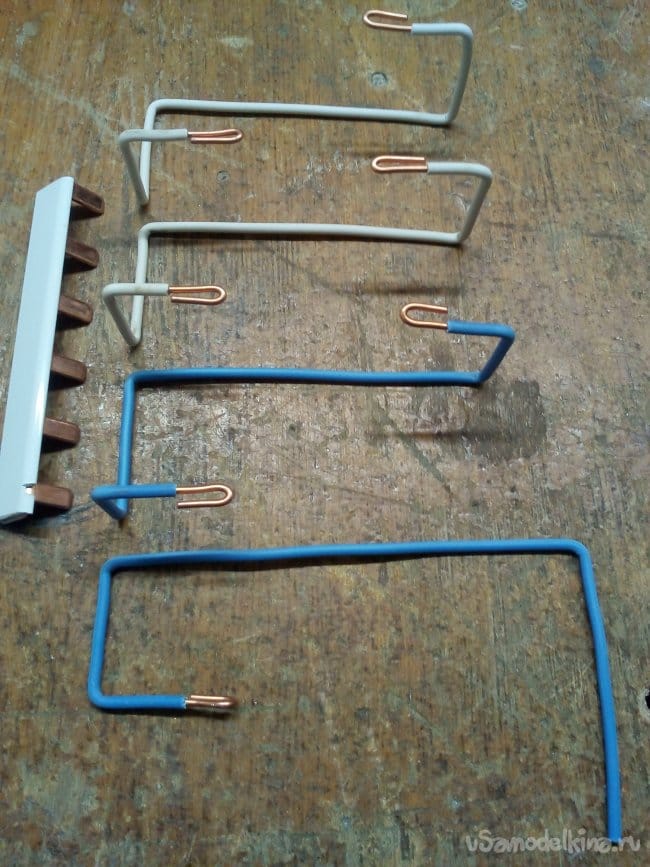

Распускаем кусок провода на жилы. Начинаем заготовку перемычек.
Запрещается производить разводку фаза – ноль, проводами одинаковой цветовой гаммы. Используйте для разводки "нуля" провод синего или голубого цвета, а у фазного цветов провода много, например, белый, красный, коричневый, и т.п.
Изготавливаем первую.
От конца жилы снимаем изоляцию примерно на 15 мм, делаем загиб, для лучшего соединения при зажиме в клемме автомата. Всего заготавливаем 2 фазные перемычки и 2 нулевые, так как у нас присутствуют 2х полюсной и дифф автоматы.
Снимаем защитный кожух с соединительной шины и откусываем необходимое количество «ножек» по числу потребительских автоматов (групп). Отрезаем по размеру защитный кожух и в районе первой «ножки» делаем запил, для того, чтоб при затяжке клемм автомата перемычкой не давило на шину.
ШАГ 3 Сборка.
Справа ФАЗА, слева НОЛЬ.
Начинаем сборку. Главное не запутаться!!!

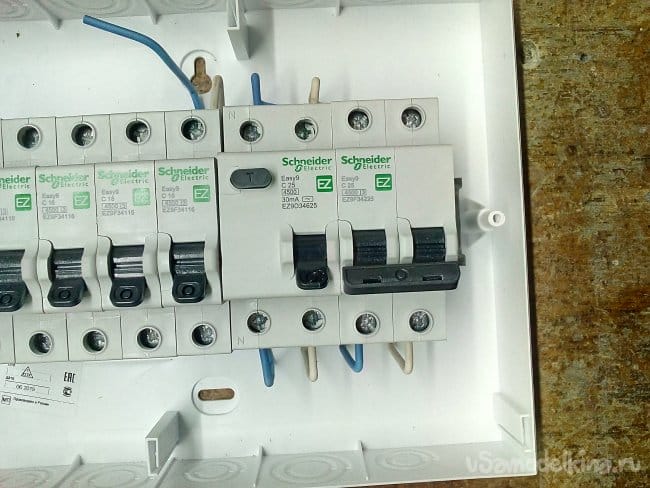

Выход (нижняя часть 2х полюсного автомата), ввод (сверху) дифф автомата соединяем перемычками «фаза», «ноль».
Выход (нижняя часть дифф автомата), ввод (сверху) первого автомата соединяем перемычкой «фаза».
Выход (нижняя часть дифф автомата) «ноль», присоединяем перемычку «фаза» и направляем ее к месту установки П образной стойки с нулевой шиной.

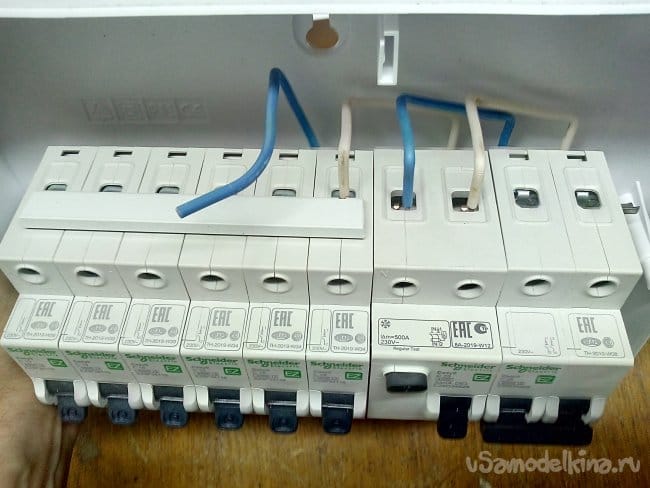

Вставляем соединительную шину в клеммы автоматов сверху.
Производим протяжку зажимных винтов клеммы автоматов В РУЧНУЮ, ОТВЕРТКОЙ, так Вы будете их «чувствовать», а шуруповертом и «башку свернуть можно».
Внимание! Следите за тем, что бы, при протяжке винтов на клеммах автоматов, не попала изоляционная оплетка на перемычках между прижимными пластинами.

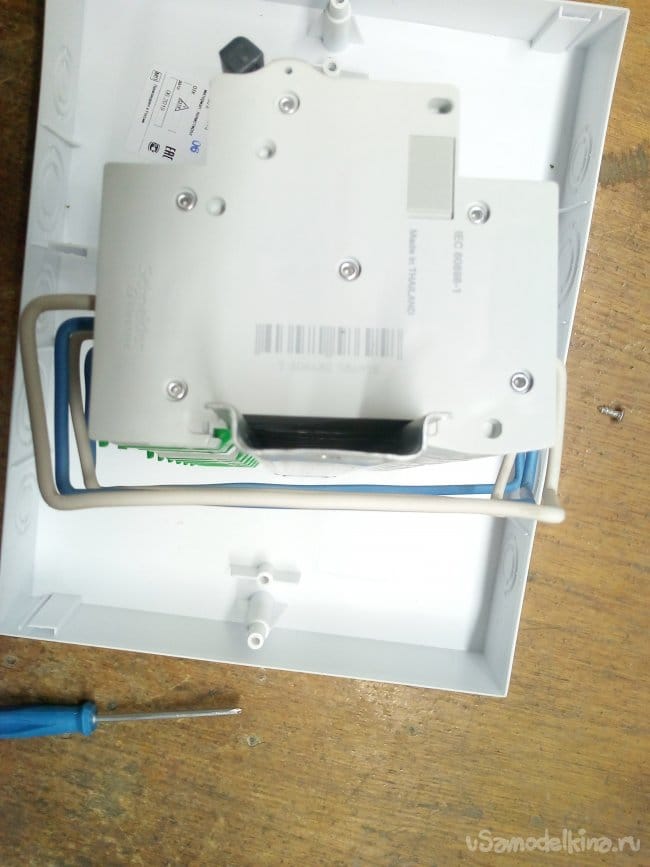

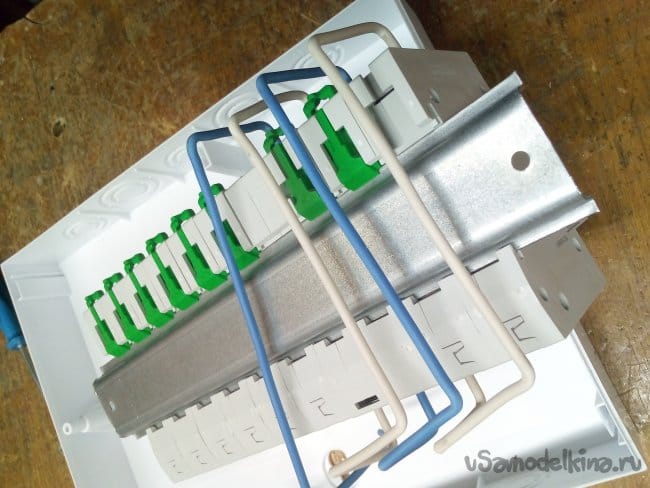

Снимаем блок автоматов с DIN рейкой и распределяем перемычки равномерно чтоб не касались друг друга.

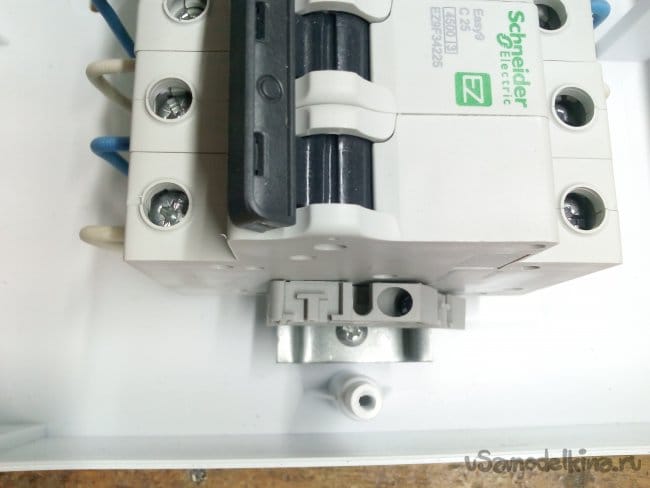

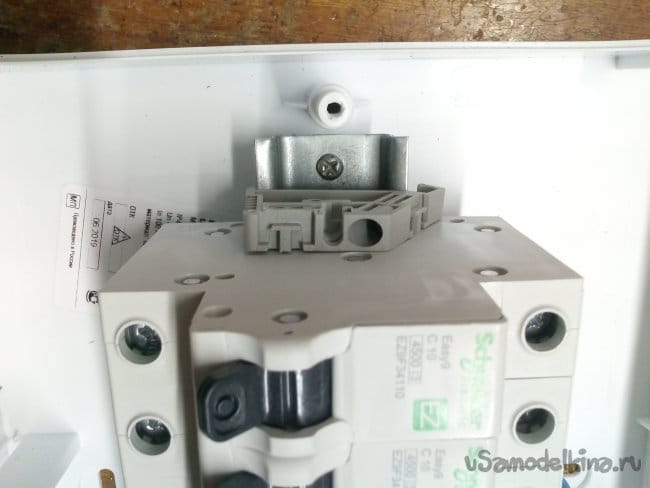

Устанавливаем стопора на DIN рейку с двух сторон, что бы при монтаже проводов проводки автоматы не съезжали в стороны.
Устанавливаем П образную стойку с нулевой шиной и присоединяем нулевую перемычку.

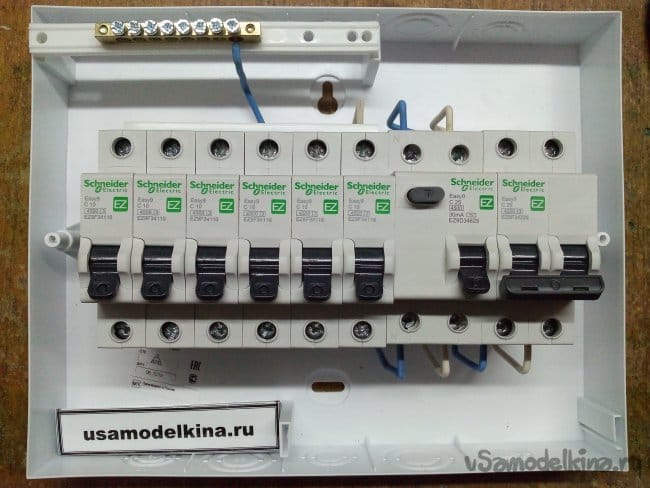

ШАГ 4 Любуемся проделанной работой.
Вот как то так.
P.S. Вообще такие промежуточные работы при строительстве отнимают не мало времени, которое буде расходоваться Вами позже. По этому в свободную минутку можно себе позволить заняться этими творческими вещами.
УДАЧИ!!!

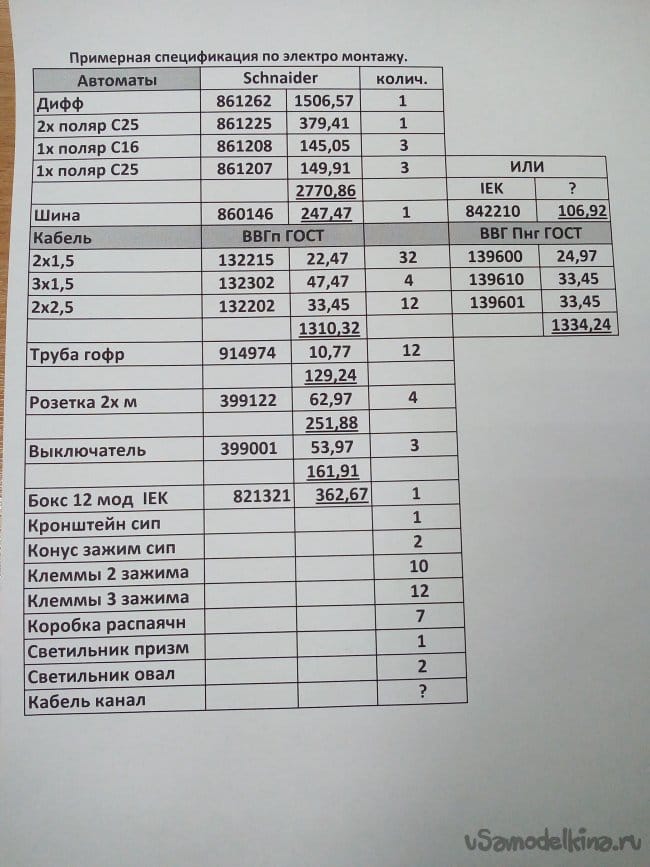

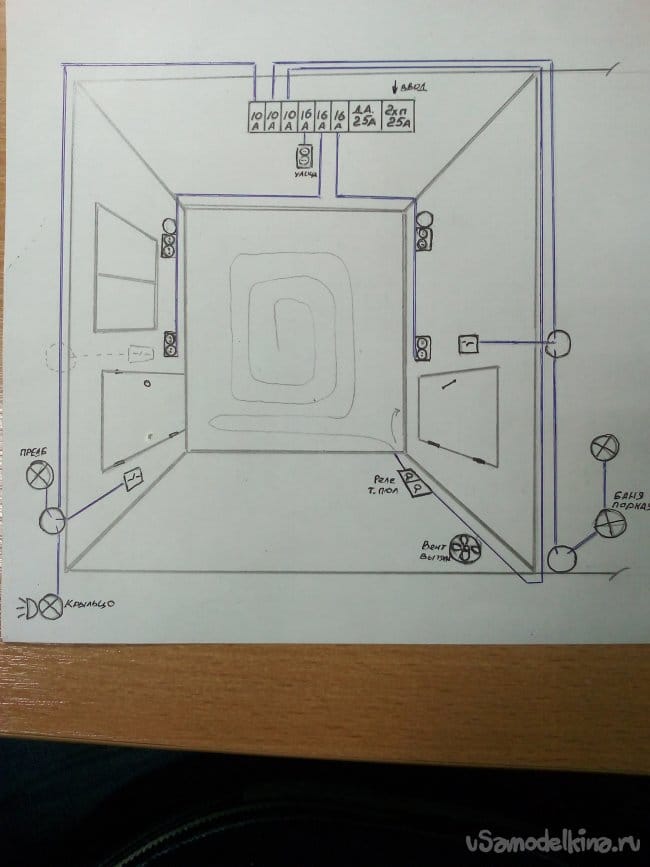

БОНУС: Представлю примерную спецификацию, электрификации бани, по комплектующим. Обратите внимание - там опечатка 3 модульных автомата должны быть с номиналом 10А, а не 25А.
