Делаем компрессор немного мобильнее

Доброго Всем времени суток!
Продолжаем народное творчество в подготовке инструментов и оборудования, которое будет использоваться при строительстве баньки.

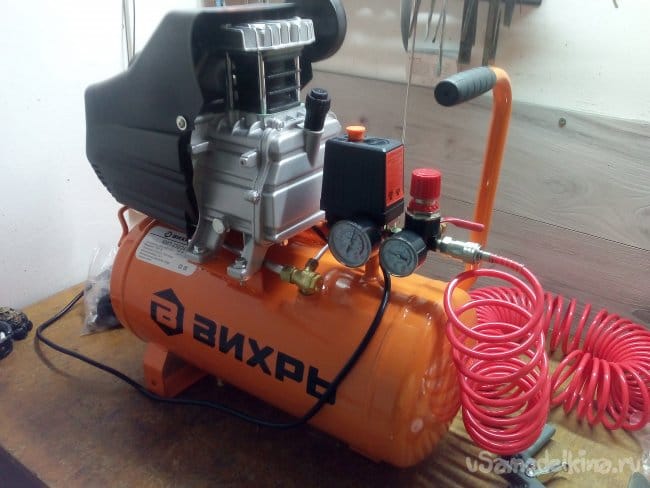

По случаю приобрел в интернет магазине Компрессор.


Как позволит погода, буду облагораживать уже установленный сруб под усадку (материал смотрите в моем «кабинете»), а компрессор использовать при нанесение антисептических пропиток и покрытия поверхностей защитным составом, да и вообще в народном хозяйстве вещь нужная. Так, ближе к теме. Конечно же в комплекте к компрессору идут штатные колесики, но это хорошо на них по гаражу ездить. В моем случае нужно будет таскать компрессор на участок. Немного поразмыслив, решил штатно закрепить его на хозяйственной тележке. Но оказалось не все так просто. Да, тележка на просторах кладовки нашлась, и я знал, что она у меня есть, но не думал, что она в «убитом» состоянии.

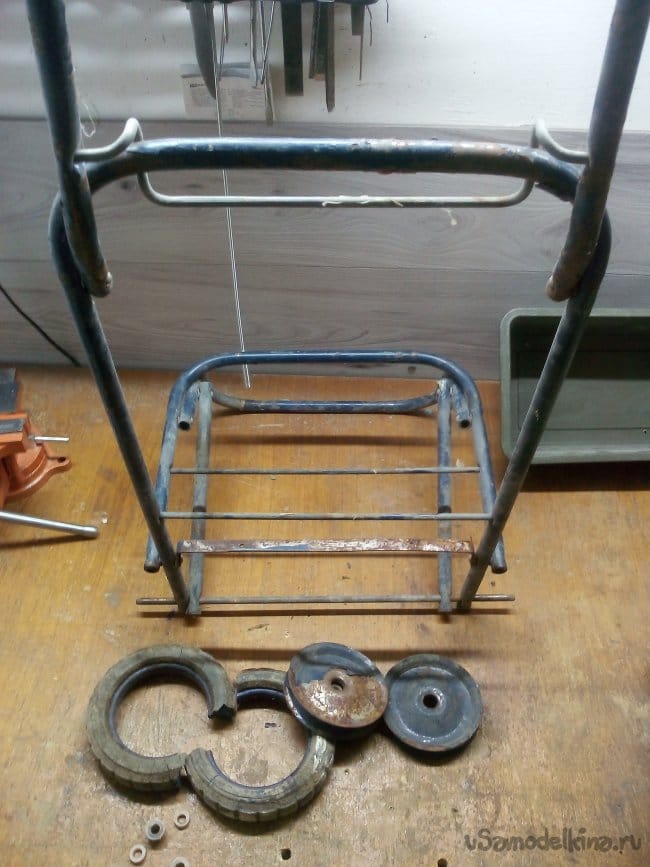

Оцениваем масштабы «поражения». Но не все так плохо, оказалось, что металлическая часть колес изумительно подойдет под шкивы, или ролики для блока.

Идея есть – нужно воплощать. Ну что, начнем ставить компрессор «на колеса» .
Постараемся обойтись материалами и комплектующими теми, что есть в мастерской «под рукой».

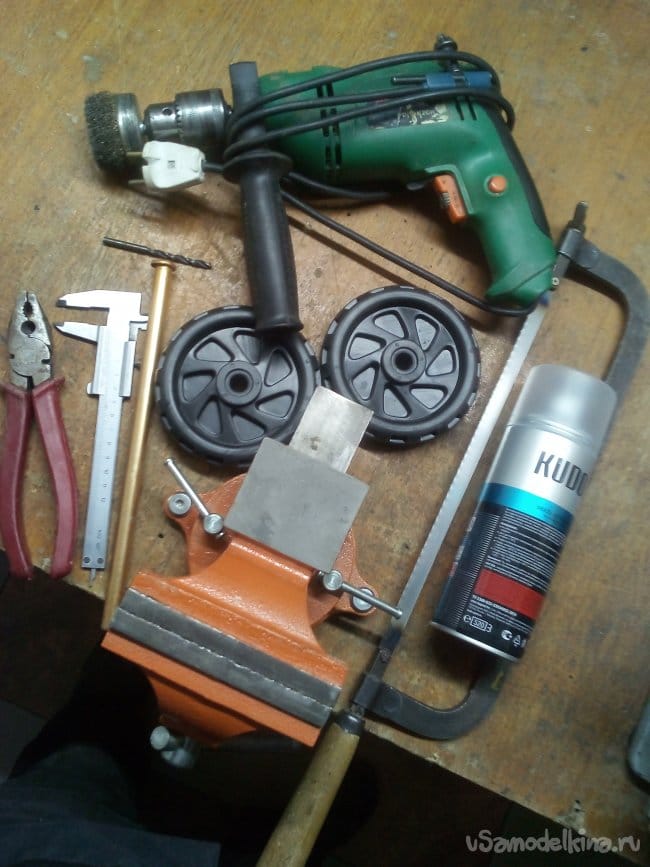

Материалы и инструменты:


Материалы (комплектующие):
1. Компрессор.
2. Колесики – 2 шт.
3. Тележка хозяйственная.
4. Трубка дюралевая, или латунная, или втулки по размеру.
5. Доска (ламинат).
6. Уголки монтажные 35х50 – 2 шт.
7. Винты, гайки, шайбы, гравера.
8. Уголок дюралевый.
9. Грунт - эмаль.
10. Краска - эмаль.

Инструменты:
1. Дрель.
2. Сверла ф5мм, ф6мм, ф8мм.
3. Измерительный инструмент.
4. Ножовка по металлу.
5. Тиски.
6. УШМ.
7. Плоскогубцы.
8. Отвертка.
9. Ключи гаечные на 8, 13, 17.
10. Насадка для удаления краски.
11. Руки.

ШАГ 1 Втулки в колеса.

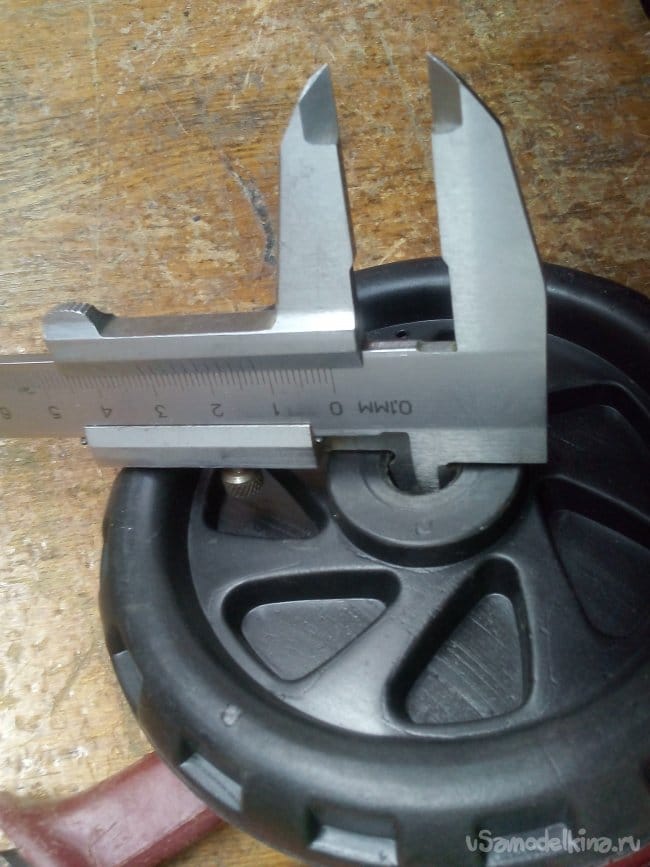

Как всегда в ящике для цвет мета, нашлась подходящая по диаметру дюралевая трубка (вроде от старого светильника), в идеале лучше бы была латунь, или вообще стальные, но что имеем, то имеем. На оригинальных осях у компрессора вообще ни каких проставок нет, болт и пластик. Износятся втулки, новые сделаю, или у токарей стальные закажу.

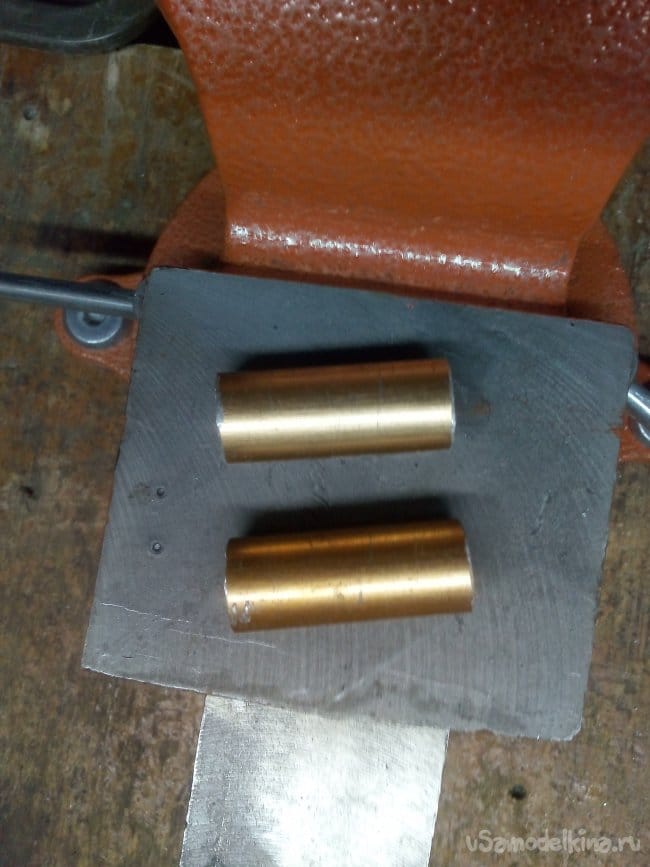

Отрезаем два отрезка длиной равной чуть больше ширины колеса.

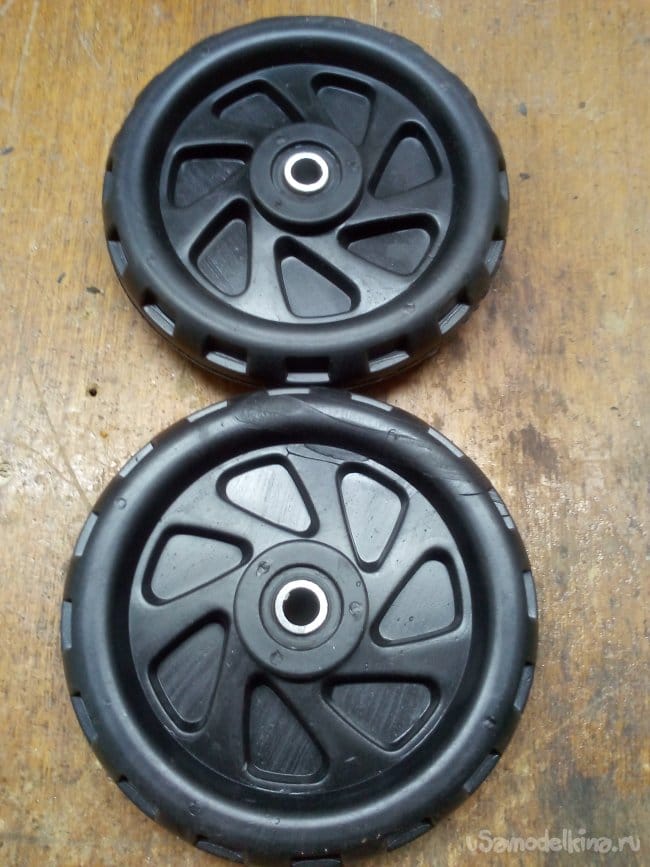

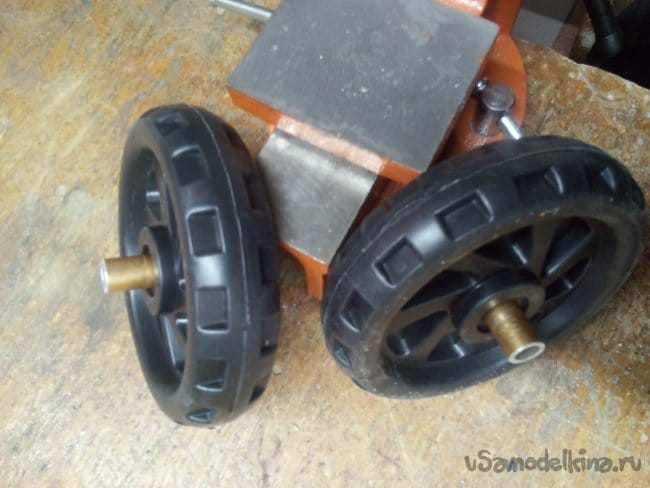

Запрессовываем втулки в осевые отверстия колес.


Откладываем в сторону.

ШАГ 2 Площадка.

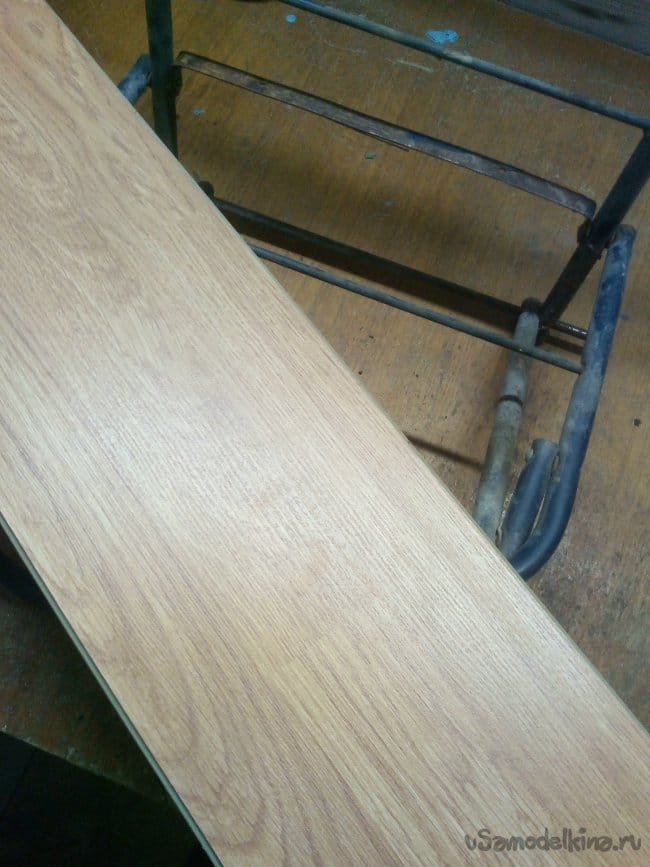

Прикидывая из чего можно «заколхозить» установочную площадку (даже и не помню что было раньше на этой телеге), взгляд упал на остатки ламинированных досок (осталось от «вечного ремонта»).

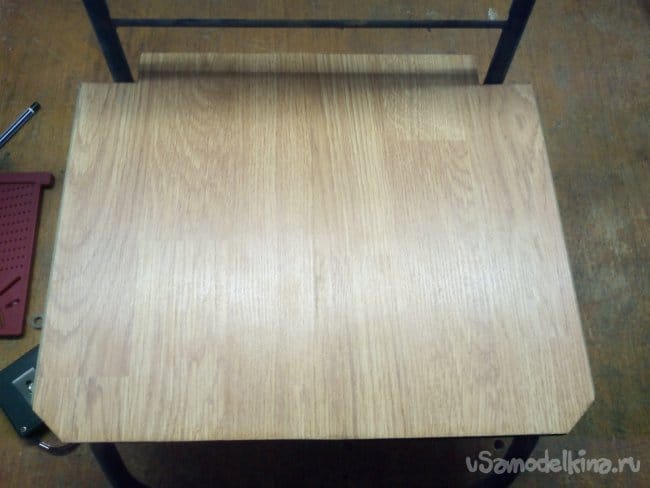

Прикинув на месте, получилось, что нужно отрезать 2 отрезка по 320 мм. + вырезы и срезы. Резал, со слезами на глазах, УШМ с отрезным диском по металлу (дымища + вонь). Зато получилось довольно ровно и срезик такой подгоревший норм. смотрится.

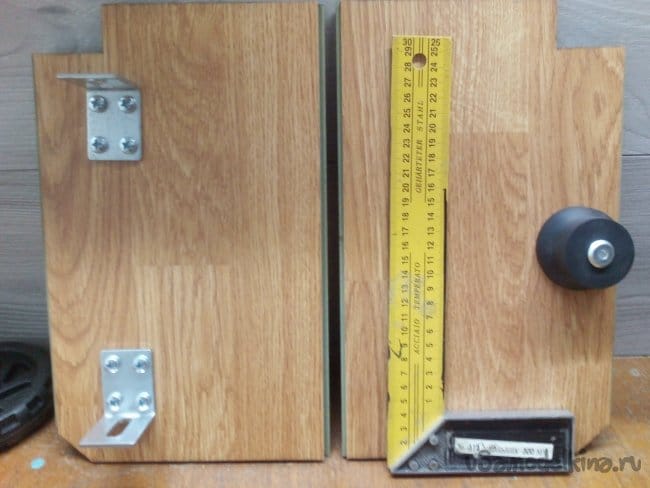

Производим на площадке разметку опорных деталей для компрессора по месту.

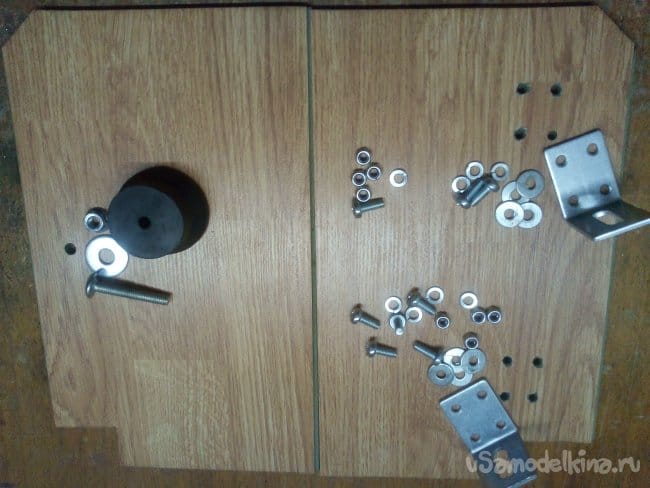

Сверлим отверстия диаметром 6 мм. под уголки и 8 мм под резиновый амортизатор.

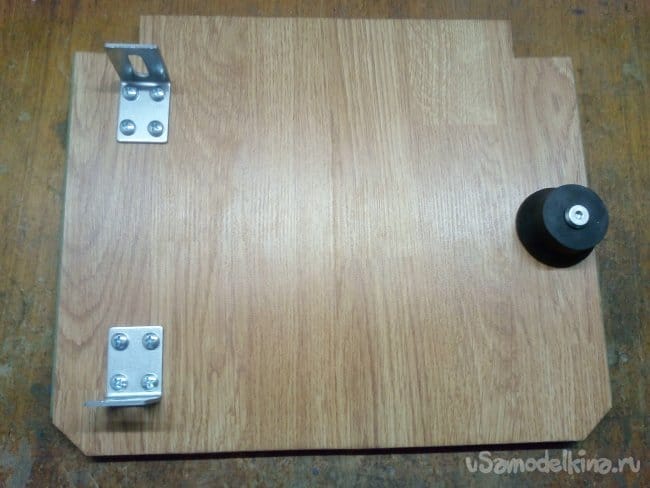

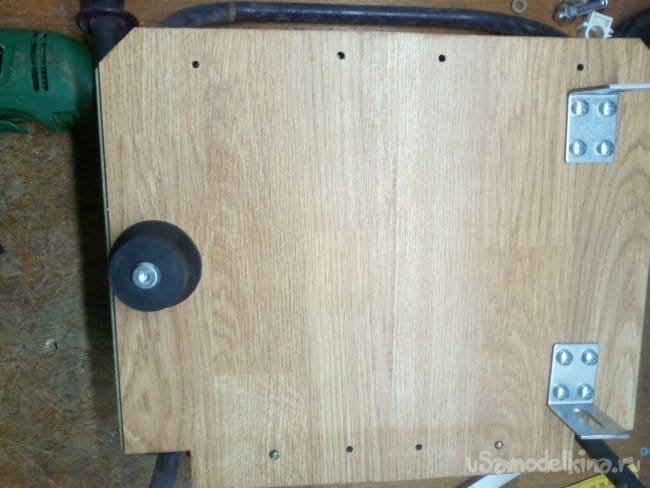

Производим сборку всех деталей на площадке.

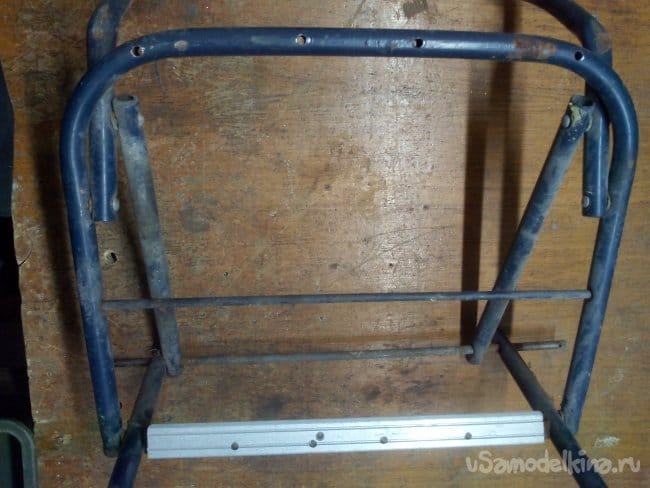

Делаем разметку и сверлим отверстия диаметром 5 мм. в раме тележки, в местах их наибольшего прилегания. Так же решил немного усилить опорный задний кронштейн, так как он мне показался, немного хлипковат, для этого внахлест пустил отрезок дюралевого уголка.


Просверливаем два контрольных отверстия и временно закрепляем площадку на раме. Производим сверление всех отверстий в площадке, соосно отверстиям в раме.


ШАГ 3 Подготовка рамы.

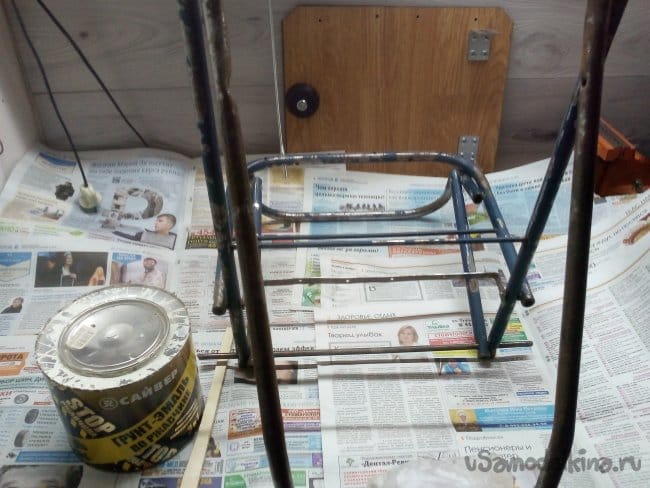

Обдираем старую краску. Я сдирал в тех местах, где краска отходила, на остальных участках рамы заводское покрытие держится намертво.

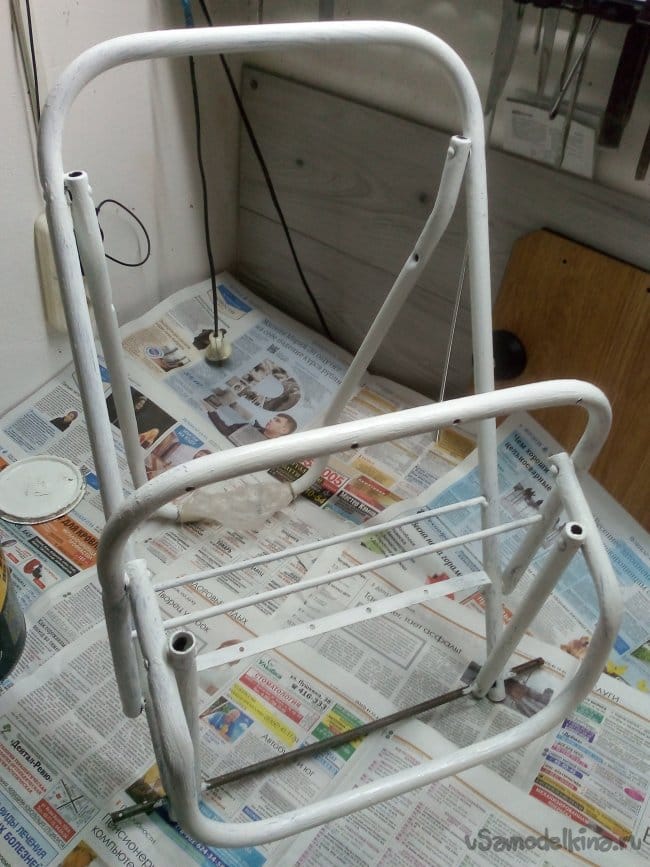

Обезжириваем поверхность рамы и грунтуем.

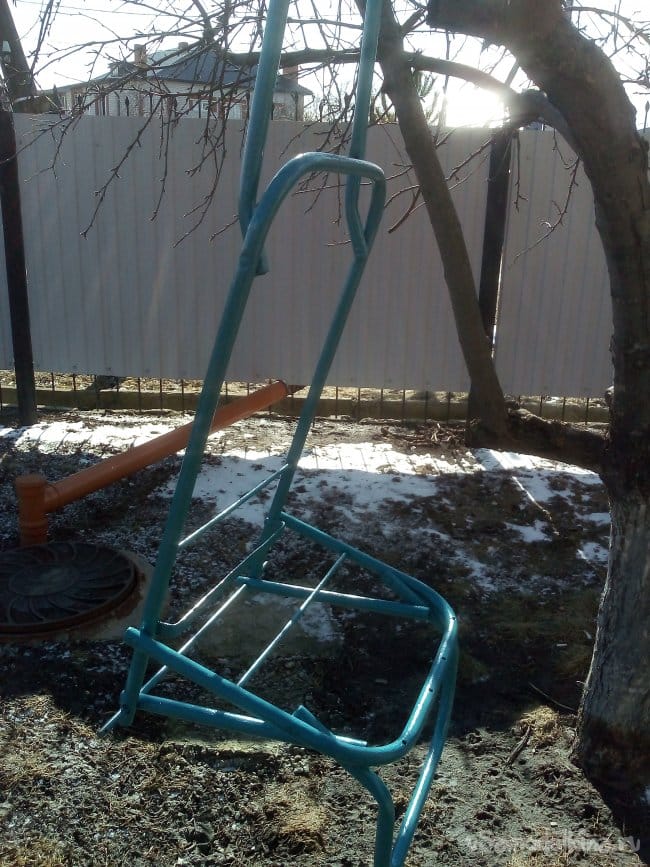

Покрываем окончательно слоем эмали. Я использовал баллончик с остатками авто эмали.


ШАГ 4 Окончательная сборка.

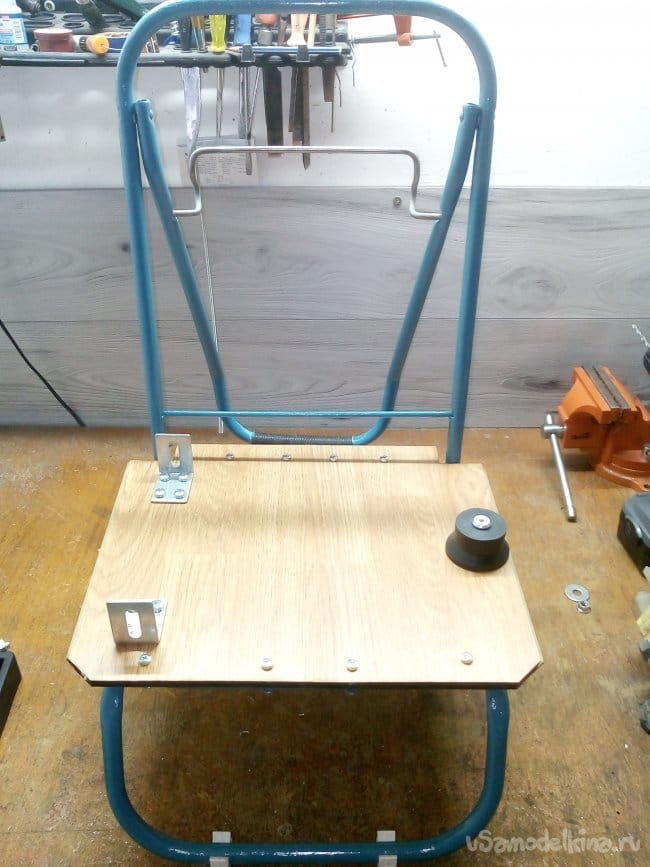

Производим сборку площадки с рамой.

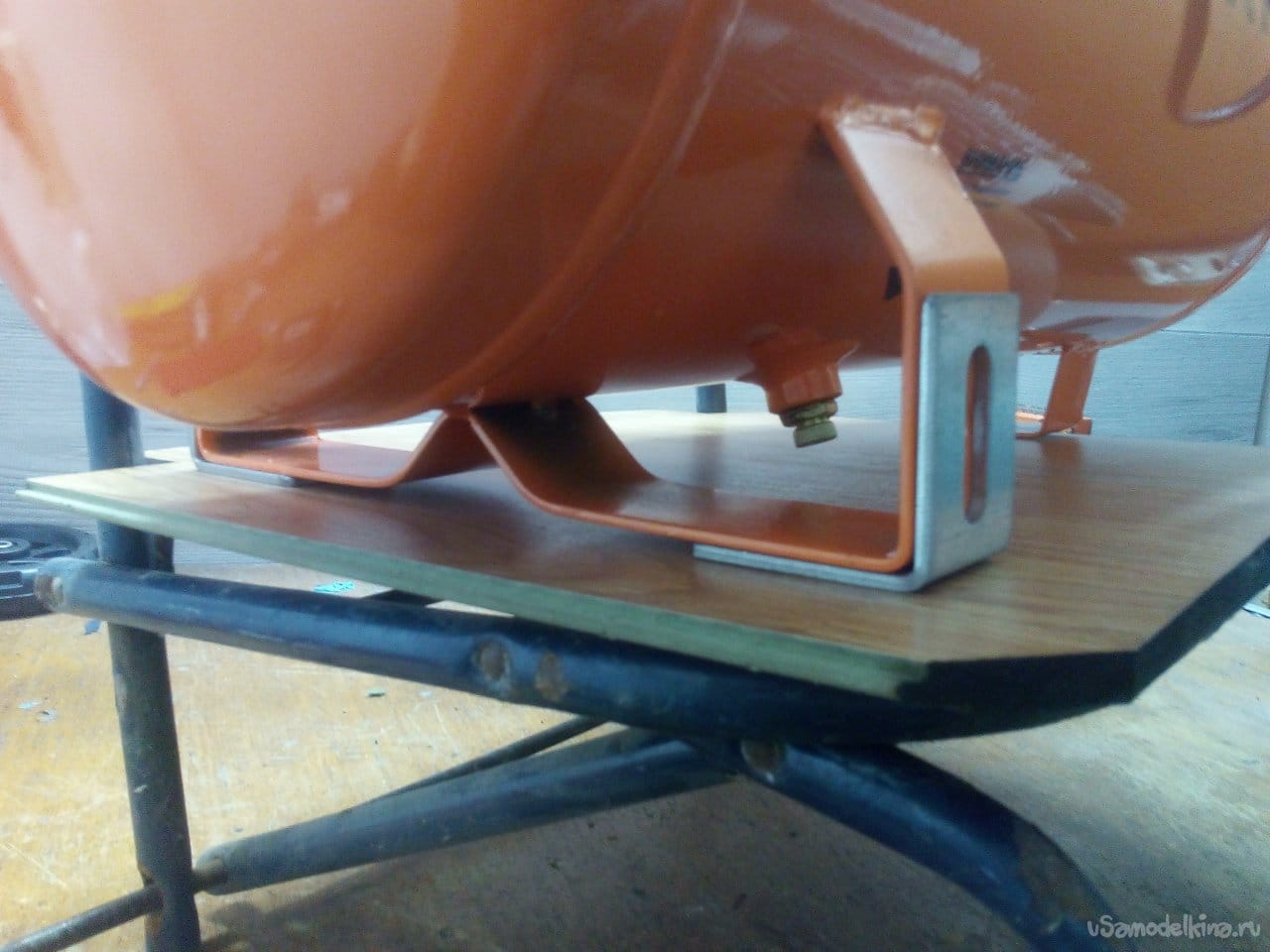

Устанавливаем колеса на оси и монтируем компрессор на собранную тележку.

Единственное, не стал использовать «родную» резиновую подушку – амортизатор, т.к. получился перекос компрессора по горизонтали. Правая сторона «задралась вверх», даже сильная затяжка болта не спасла ситуацию. По этому, заменил амортизатор куском толстого силиконового шланга, в процессе затяжки болта, он деформировался в «гармошку», и все встало на свои места.

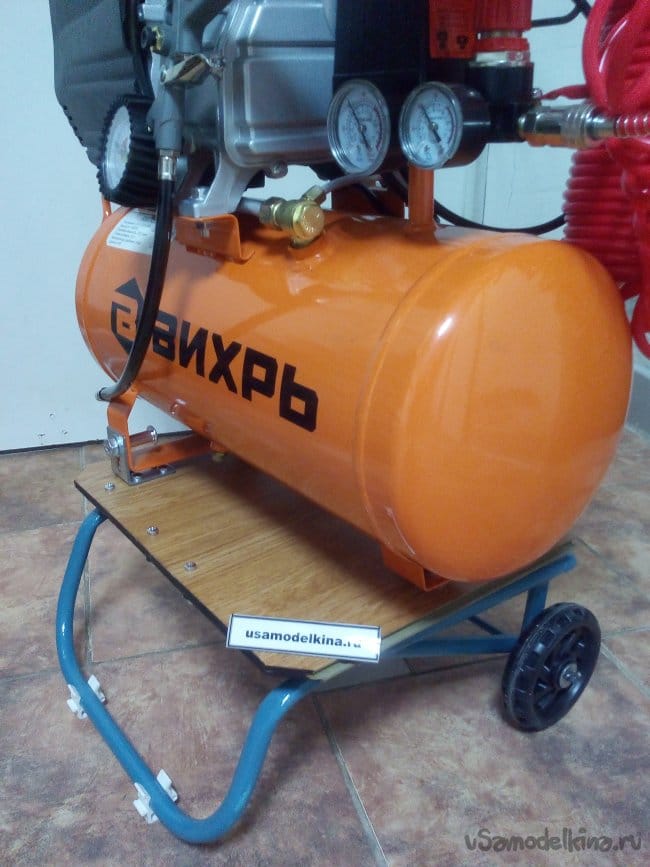

ШАГ 4 Любуемся проделанной работой.
Вот как то так.

P.S. Пусть, данная конструкция для кого то покажется банальной, а кому то, может пригодится смысл данного направления. При работе компрессора вибрации не видны, колесики ее гасят.

УДАЧИ!!!
