    Удлинитель на три розетки «Привет из советского детства»

    Электрических удлинителей много - можно выбрать на любой, даже самый взыскательно-придирчивый вкус. В любом строительном, хозяйственном, даже в посудных магазинах всегда найдешь парочку удлинителей. Правда большинство не имеют приспособления для хранения провода в смотанном виде. Кому как, а мне такая отсутствующая деталюшка в удлинителе очень необходима. Да и настоящий мастер инструмент формирует «под себя»…
    Значит решено – делаем удлинитель на три розетки.

    Вспоминаем про электробезопасность: никаких оголенных или выглядывающее-торчащих проводов, пользоваться устройством только с полностью размотанным проводом и т.д. Ну и добавим немного ностальгии по «счастливому советскому детству». Лично у меня оно действительно было таким.

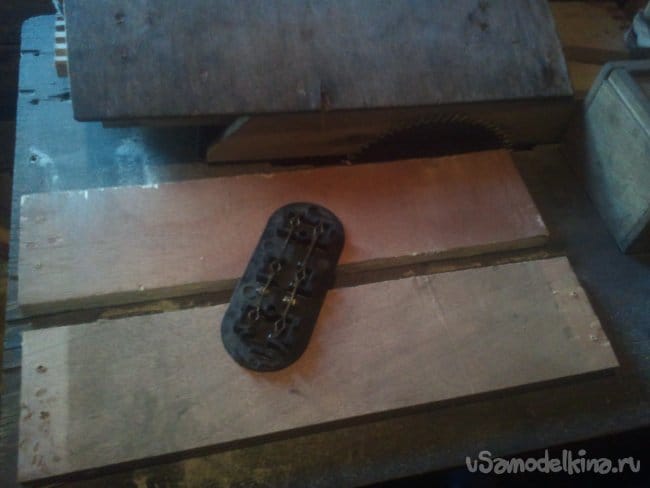

    В хозяйстве завалялась основа на три розетки (еще от старого советского удлинителя). Верхняя крышка раскололась уже не помню когда, но сама основа – целая, не расколотая – сохранилась.

    На днях разбирал поддоны фанерные. От них остались полоски размерами 70х450 мм, толщиной 18 мм. Часть ушла в печку (фанера толстая, но рыхлая). А десяток таких полосок осталась. Для удлинителя понадобится две таких полоски.

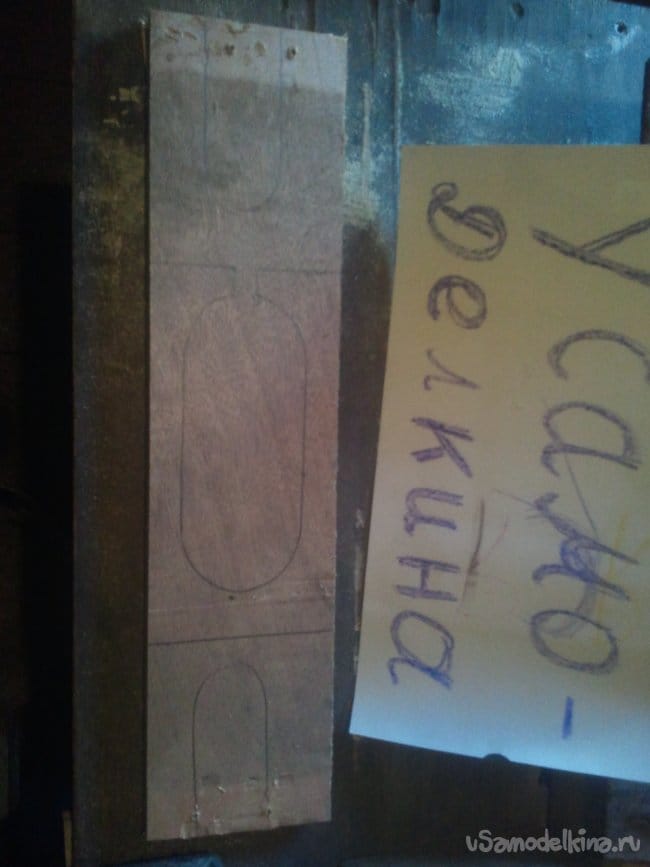

    Одну полоску фанеры используем в качестве основы. Она же будет исполнять функцию приспособления для хранения провода в смотанном виде. На этой полоске необходимо сделать вот такую разметку.

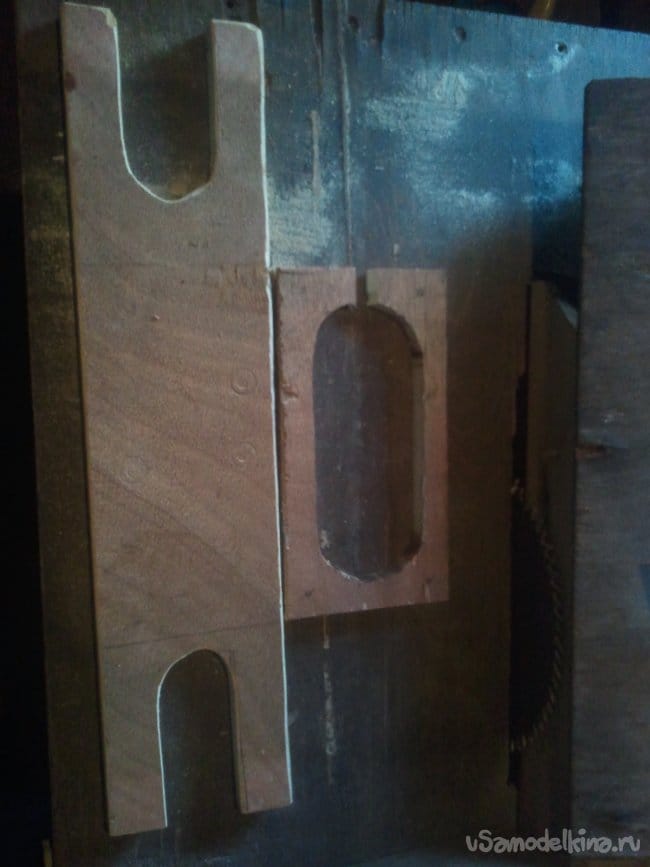

    Из второй полоски вырезаем электролобзиком корпус розеточной части удлинителя. Должна получиться такая деталь.

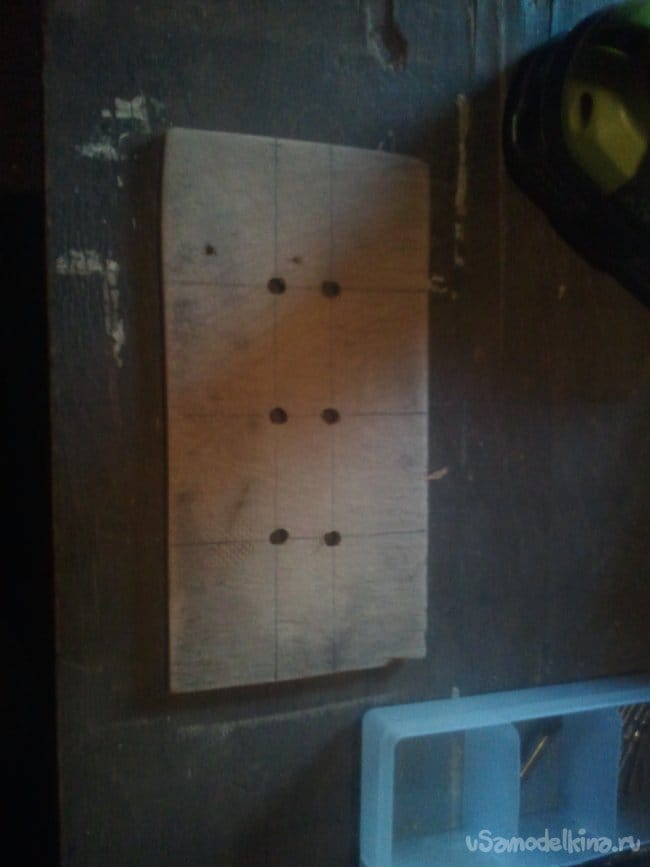

    И наконец третья деталька: из обрезка фанеры, толщиной 3 мм вырезаем верхнюю крышку на розеточную часть. Делаем разметку и высверливаем три пары отверстий под штекеры вилок.

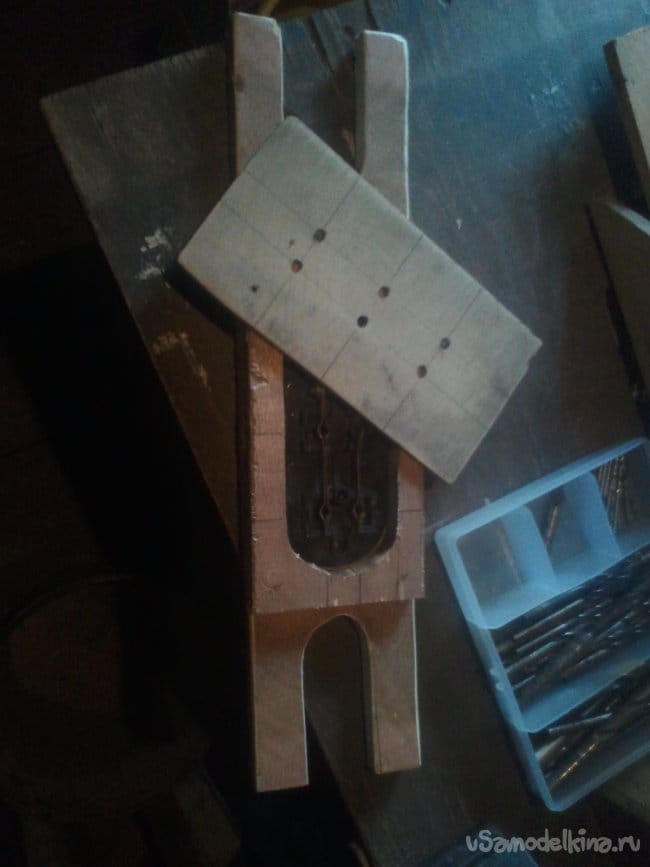

    Собираем «всухую», проверяем совпадение необходимых технологических отверстий (берем штепсель с толстыми штекерами и вставляем в парные отверстия). При необходимости отверстия рассверливаем. Если промахнулись с парными отверстиями – верхнюю крышку вырезаем из нового обрезочка фанеры (помним про электробезопасность, ибо «ток бьет не по морде, а по кривым ручкам»). Сами детальки, а также их кромки обрабатываем наждачной шкуркой, слегка, без фанатизма.

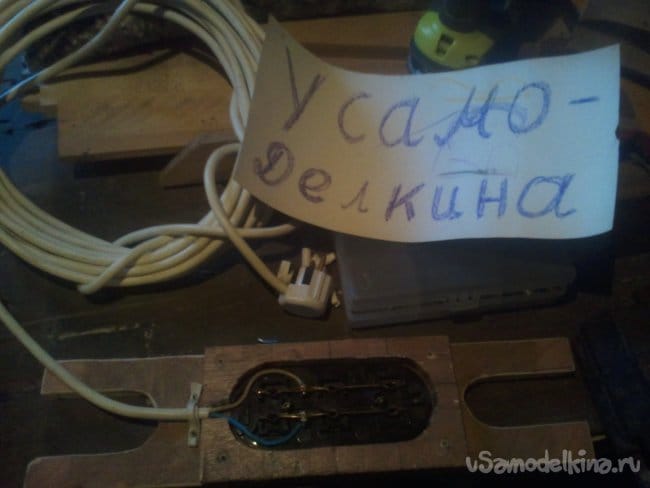

    К колодочной части присоединяем провода. Саму колодочную часть закрепляем двумя шурупами на основе. Я использовал провод ПВС с сечением 2,0 мм. Провод дополнительно прижал хомутом к основе.


    Верхняя крышка закреплена четырьмя саморезами.

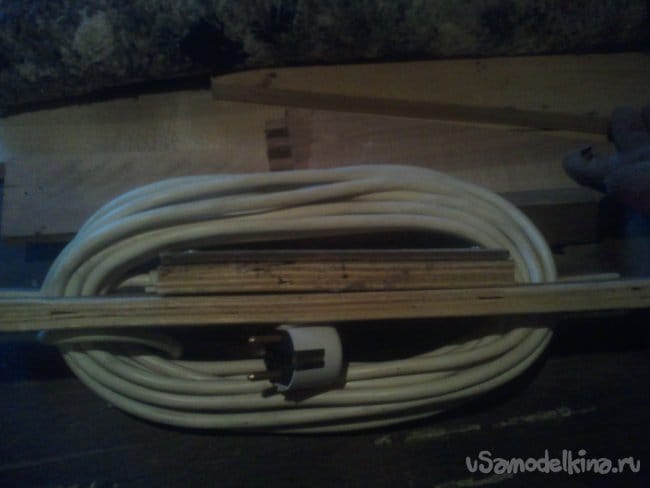

    Далее, наматываем провод такой длины, какая необходима. Я использовал отрезок в 10 м. Как видно на фото, можно намотать и более длинный.

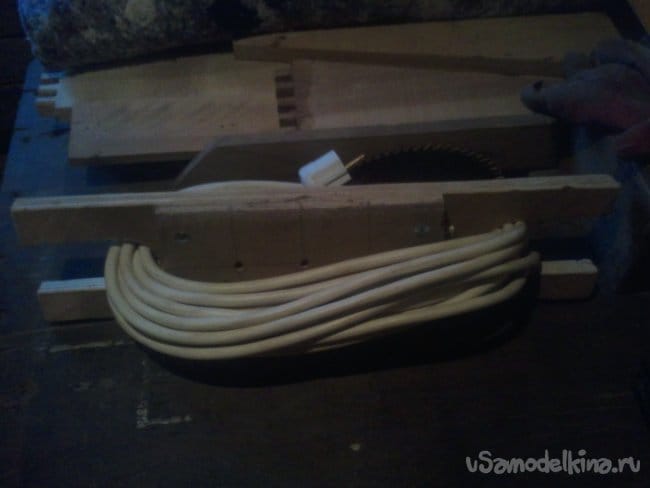

    Пользоваться удлинителем не размотав весь провод невозможно. В намотанном виде провод закрывает розеточную часть полностью.


    По итогам первого дня использования было принять решение просверлить, по диагонали, два отверстия в основе - чтобы можно было розеточную часть подвешивать или закреплять на стене. Используя эти отверстия удлинитель, со смотанным проводом, можно подвесить в месте его хранения.

    Вот такой «ностальгический» удлинитель своими руками получился у меня.
    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Пылесос для чистки клавиатуры из жестяной банки своими руками

    Миниатюрный Power Bank - вентилятор из подручных средств

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.67 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    2 комментария
    Танжер-13 Автор
    tormozedison,
    Спасибо за вопрос.
    Исправляюсь - провод действительно сечением 2,5 мм.
    tormozedison
    А бывает ровно 2.0 мм<sup>2</sup>? Там стандартный ряд, 1,5 и 2,5.
