Электрический удлинитель в... пластмассовой канистре

Электрический удлинитель в... пластмассовой канистре

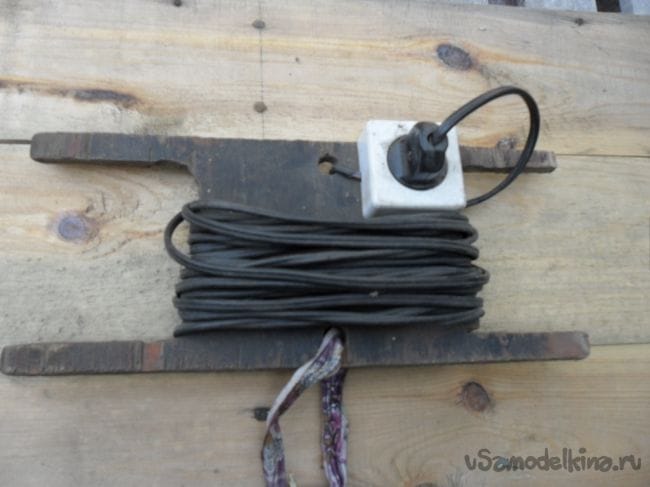

Всегда чертыхаюсь, если предстоят работы с электроинструментами во дворе. Дело в том, что ближайшая электророзетка находится в гараже и без электрического удлинителя не обойтись. Такая переноска у меня в хозяйстве имеется,
Электрический удлинитель в... пластмассовой канистре

но имеется и нерадивый сосед, который регулярно выпрашивает ее на временное пользование и без напоминания никогда не возвращает. У супруги имеется несколько электрических удлинителей от двух до пяти метров, некоторые постоянного пользования. При срочной работе приходится их объединять и если по окончании работ они вовремя на место не возвращаются - очередная нелицеприятная нотация. Поэтому, увидав в гараже неисправный глубинный насос типа Малыш с солидным запасом электрического кабеля

Электрический удлинитель в... пластмассовой канистре

и пустую пластмассовую канистру на четыре литра,
Электрический удлинитель в... пластмассовой канистре

сама по себе родилась мысль - имеет смысл создать еще один электрический удлинитель.
Канистру прополоскал, высушил и на боковинах фломастером наметил центра.
Электрический удлинитель в... пластмассовой канистре

В качестве валика приемного барабана электрического кабеля использовал кусок черенка от лопаты.
Электрический удлинитель в... пластмассовой канистре

В боковинах пластмассовой канистры просверлил перовым сверлом
Электрический удлинитель в... пластмассовой канистре

два отверстия, равные диаметру деревянного черенка лопаты.
Электрический удлинитель в... пластмассовой канистре

От куска черенка отпилил валик приемного барабана, равный ширине канистры.
Электрический удлинитель в... пластмассовой канистре

В деревянном валике наискосок просверлил отверстие, равное диаметру электрического кабеля,
Электрический удлинитель в... пластмассовой канистре

в пробке канистры просверлил такое же отверстие.
Электрический удлинитель в... пластмассовой канистре

Щечки приемного барабана вырезал из кусочка восьми - миллиметровой фанеры.
Электрический удлинитель в... пластмассовой канистре

В одной щечке по центру просверлил отверстие для выхода кабеля.
Электрический удлинитель в... пластмассовой канистре

Размер щечек чуть больше размеров используемой электрической розетки.
Электрический удлинитель в... пластмассовой канистре

Для удобного сматывания электрического кабеля на приемный барабан использовал поврежденную жигулевскую ручку подъемника стекла.
Электрический удлинитель в... пластмассовой канистре

Порядок сборки электрического удлинителя таков:
Конец электрического кабеля просовывается в пробку,
Электрический удлинитель в... пластмассовой канистре

затем - в горловину канистры и выводится в одно из боковых отверстий.
Электрический удлинитель в... пластмассовой канистре

Далее, через боковое отверстие валика выходит в торце
Электрический удлинитель в... пластмассовой канистре

и выводится в щечке барабана. Щечка барабана саморезами притягивается к валику
Электрический удлинитель в... пластмассовой канистре

и на ней монтируется электророзетка с подключенным кабелем.
Электрический удлинитель в... пластмассовой канистре

Валик осторожно просовывается в канистру и другим концом саморезами притягивается ко второй щечке, уже с ручкой.
Электрический удлинитель в... пластмассовой канистре

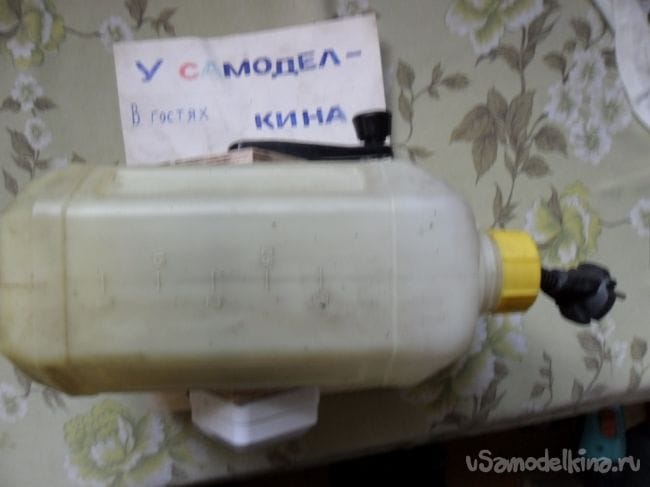

Пробка навертывается на канистру, а электрический кабель с помощью ручки наматывается на приемный барабан. После успешных технических испытаний пятнадцати - метровый переносной электрический удлинитель готов к дальнейшей эксплуатации.
Электрический удлинитель в... пластмассовой канистре
