В данной статье будет подробно описано изготовление ящика для аппаратуры, запасных частей, аккумуляторов и инструментов – так называемый полетный ящик. Но сделан этот ящик с учетом того, что есть автомобиль для поездок в поле, - а потому он достаточно большой и тяжелый.

Материалы:
- фанера (4мм)
- штапики
- деревянные бруски 25х15 мм
- клей ПВА
- лак
- саморезы
- гвоздики

Покупные детали:
- дверная ручка
- петли
- замки-крючки
- ножки

Инструменты:
- ножовка по дереву
- лобзик
- линейка
- угольник
- карандаш
- наждачная бумага
- молоток
- утюг
- кисть

Поскольку есть небольшой опыт работы в программах для проектировки мебели, ящик я тоже сделал в такой программе – PRO100. Файл с расширением *.sto – это проект ящика со всеми размерами. Но вообще у данного ящика, в зависимости от Вашей аппаратуры и инструментов, могут быть совсем другие размеры и другое количество внутренних ящичков.
poletnyy-yaschik.rar [27.88 Kb] (скачиваний: 24)


Шаг 1. Выпиливание деталей ящика

Для начала покупаем лист фанеры толщиной 4 мм. Можно и толще, но ящик тогда будет еще тяжелей, что не очень желательно.
Процесс перевозки (да и самого приобретения, разумеется, у каждого будет свой, но на ящик нужен примерно вот такой лист фанеры - 1,5х1,5 метра).
Полетный ящик из фанеры

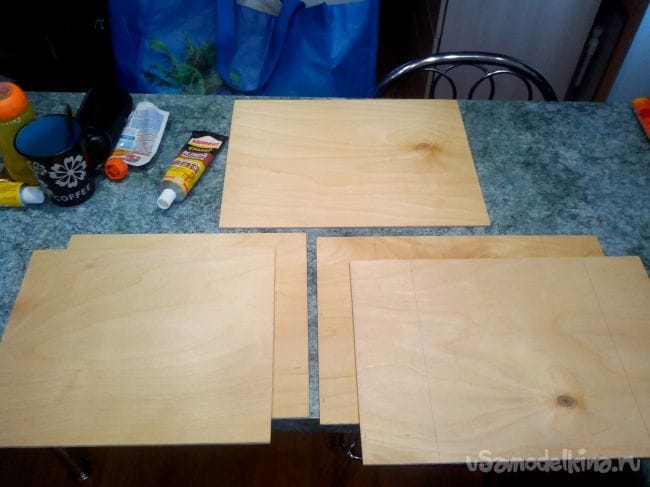

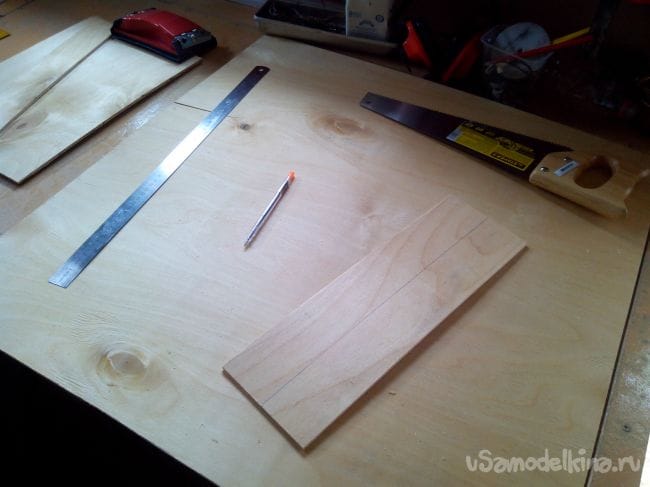

Затем распиливаем лист на нужные детали и слегка обрабатываем края наждачкой.
Полетный ящик из фанеры
Полетный ящик из фанеры

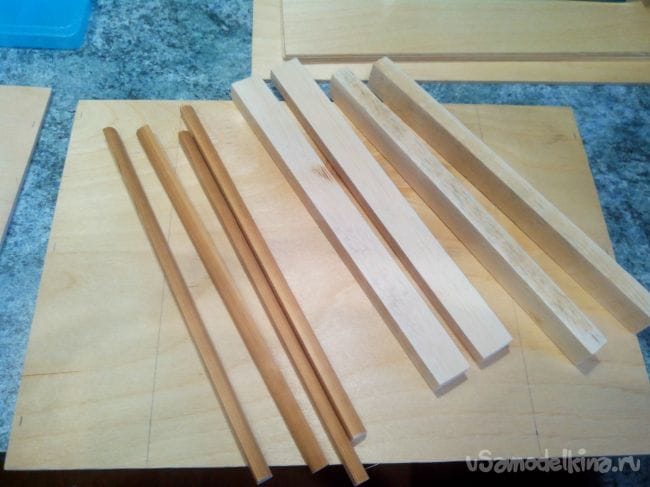

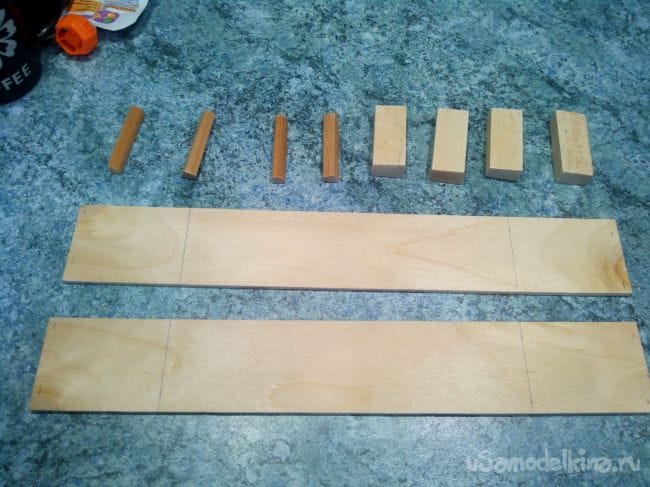

Из бруска (15х25 мм) выпиливаем четыре длинных и четыре коротких брусочка, а от оконного штапика отпиливаем такие же по длине куски – для углов ящика.
Полетный ящик из фанеры
Полетный ящик из фанеры

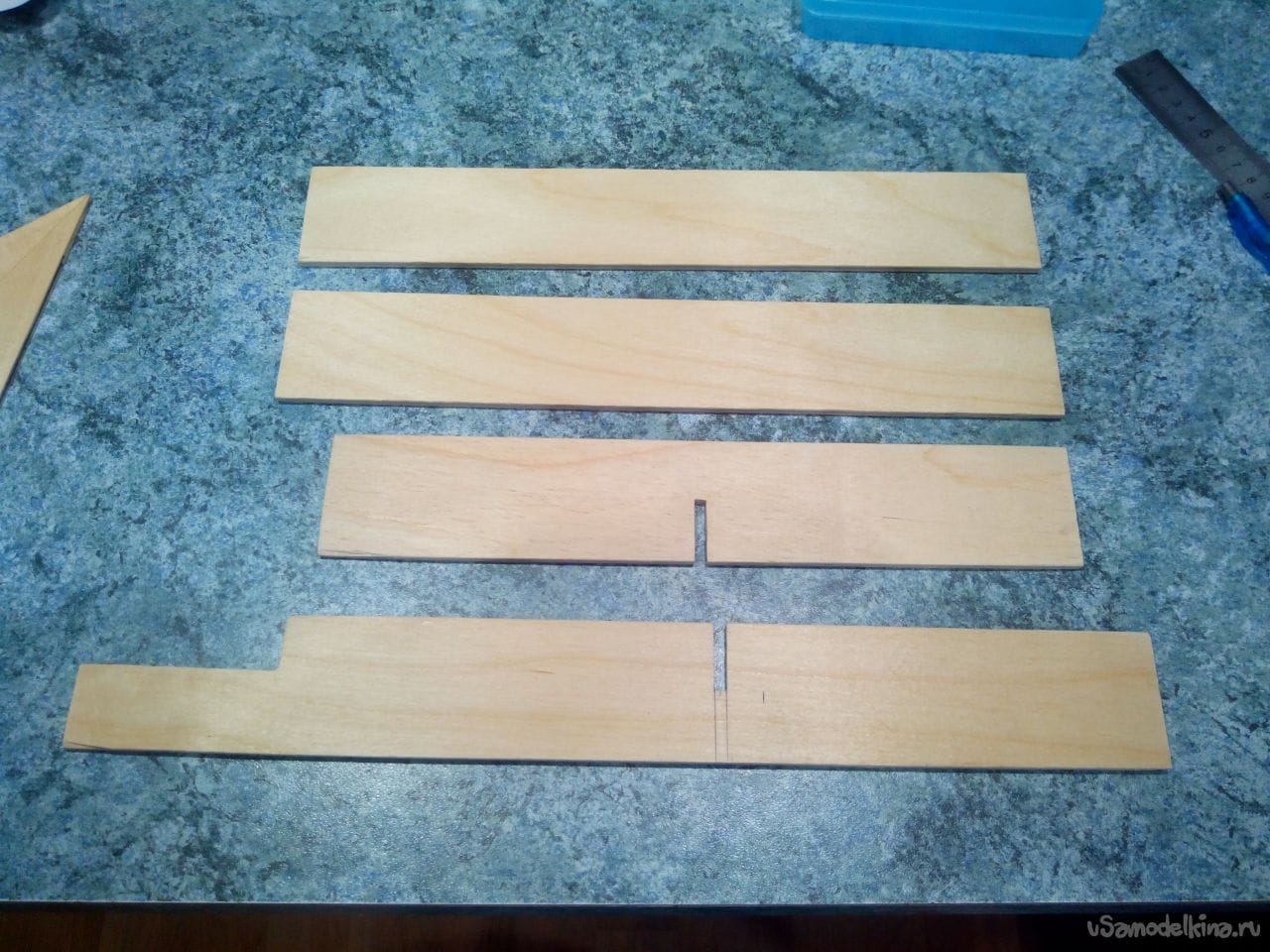

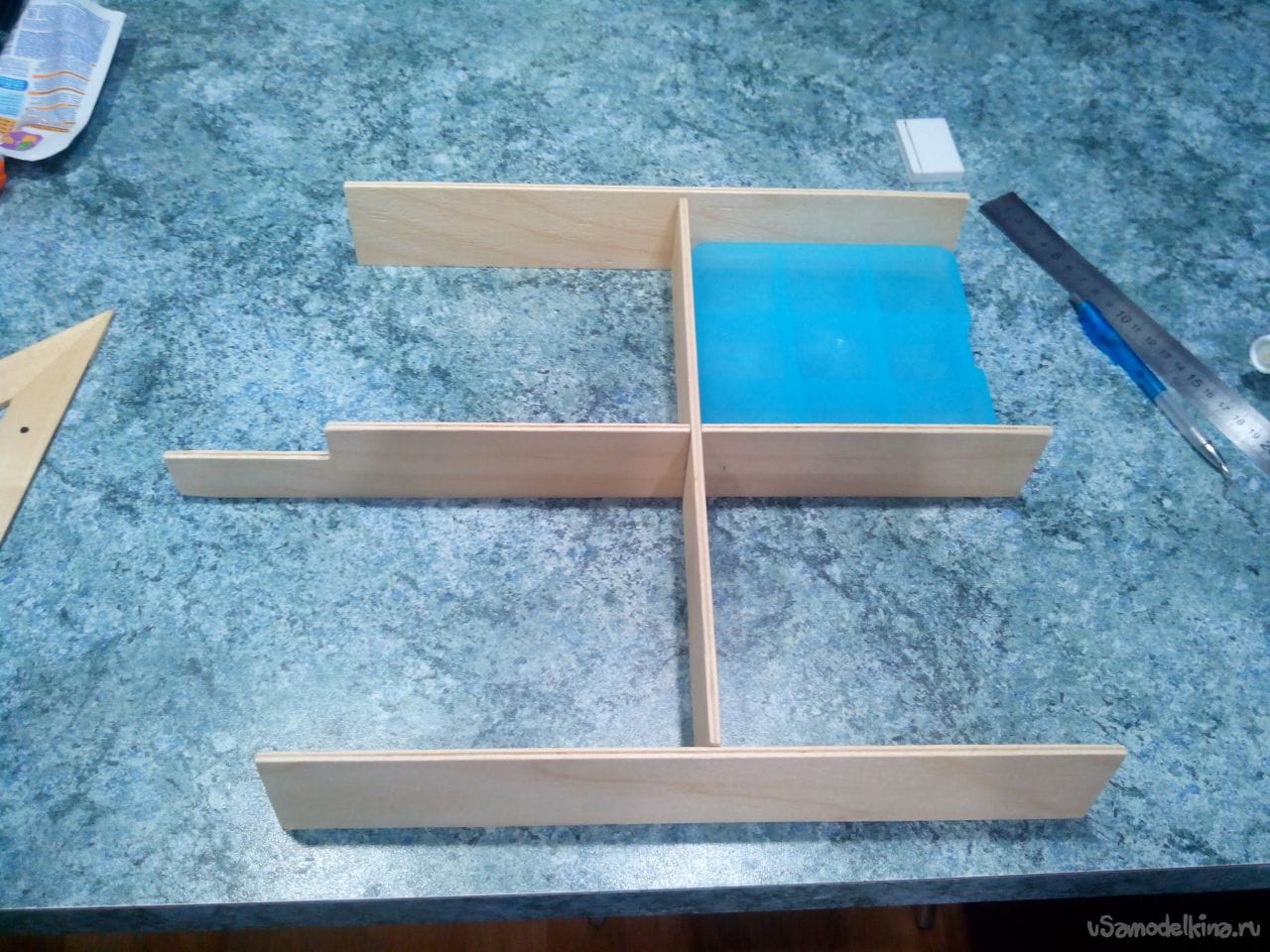

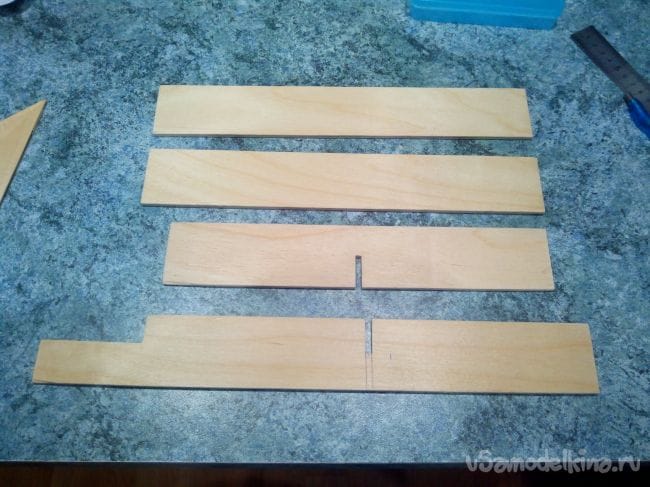

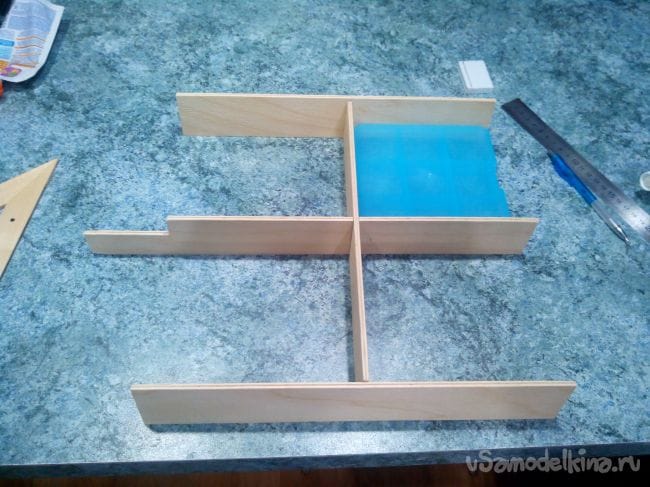

Выпиливаем внутренние перегородки и делаем в частях крестовины пропилы лобзиком на полширины.
Полетный ящик из фанеры
Полетный ящик из фанеры


Шаг 2. Выравнивание деталей

Данный шаг опциональный, так как если Вам повезло приобрести ровную фанеру, выравнивать ее не придется. Иначе потребуется пара лишних дней на этот процесс. В целом, на просторах Интернета полно информации о том, как прямить фанеру, но вкратце расскажу.
Итак, для начала выпиленные куски обдаем горячей водой (я набрал в ванную воды и кинул все детали туда).

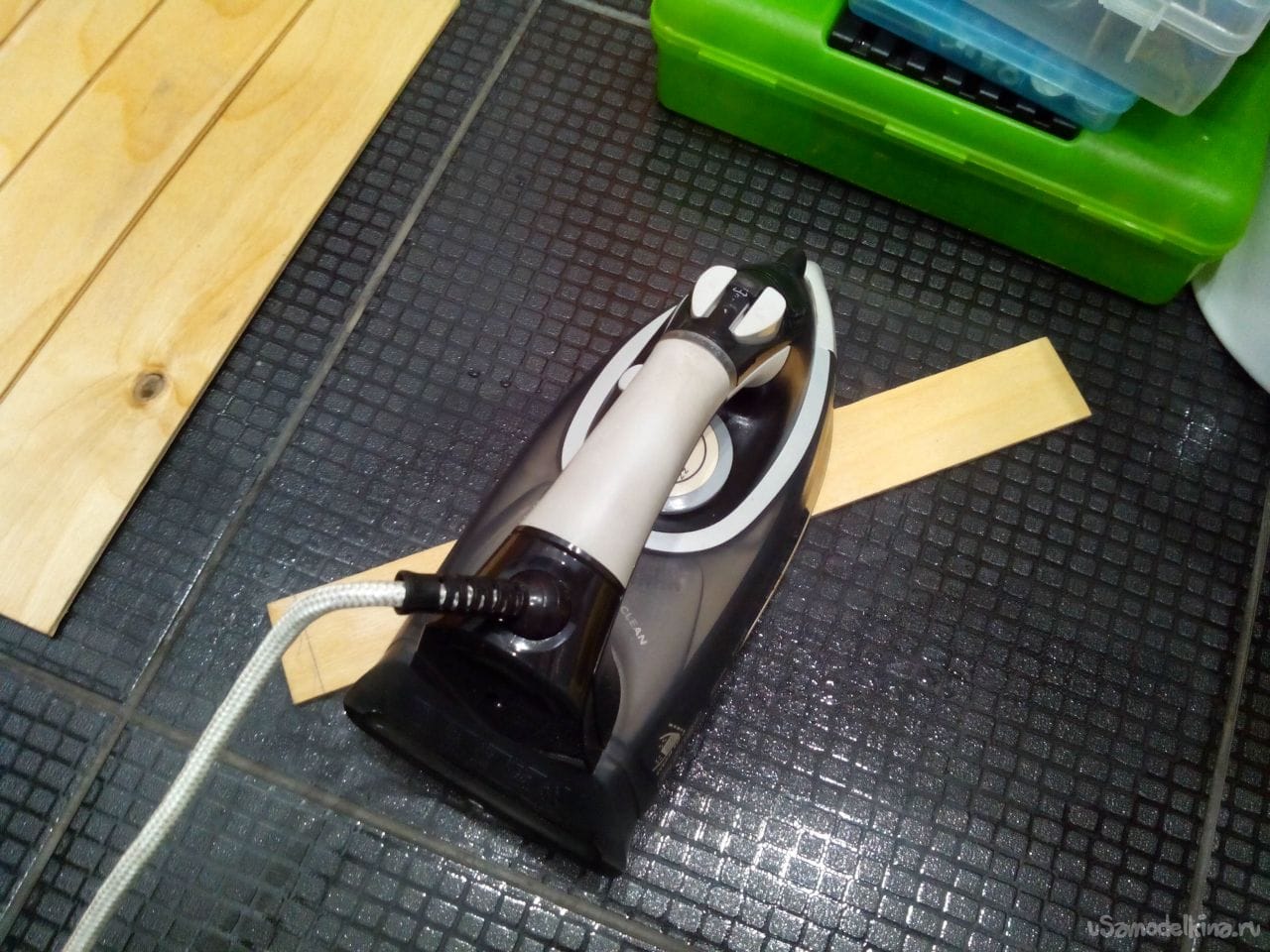

Затем разогретым утюгом (желательно с паром) отглаживаем неровные детали. Можно прямо на кафельном полу.
Полетный ящик из фанеры

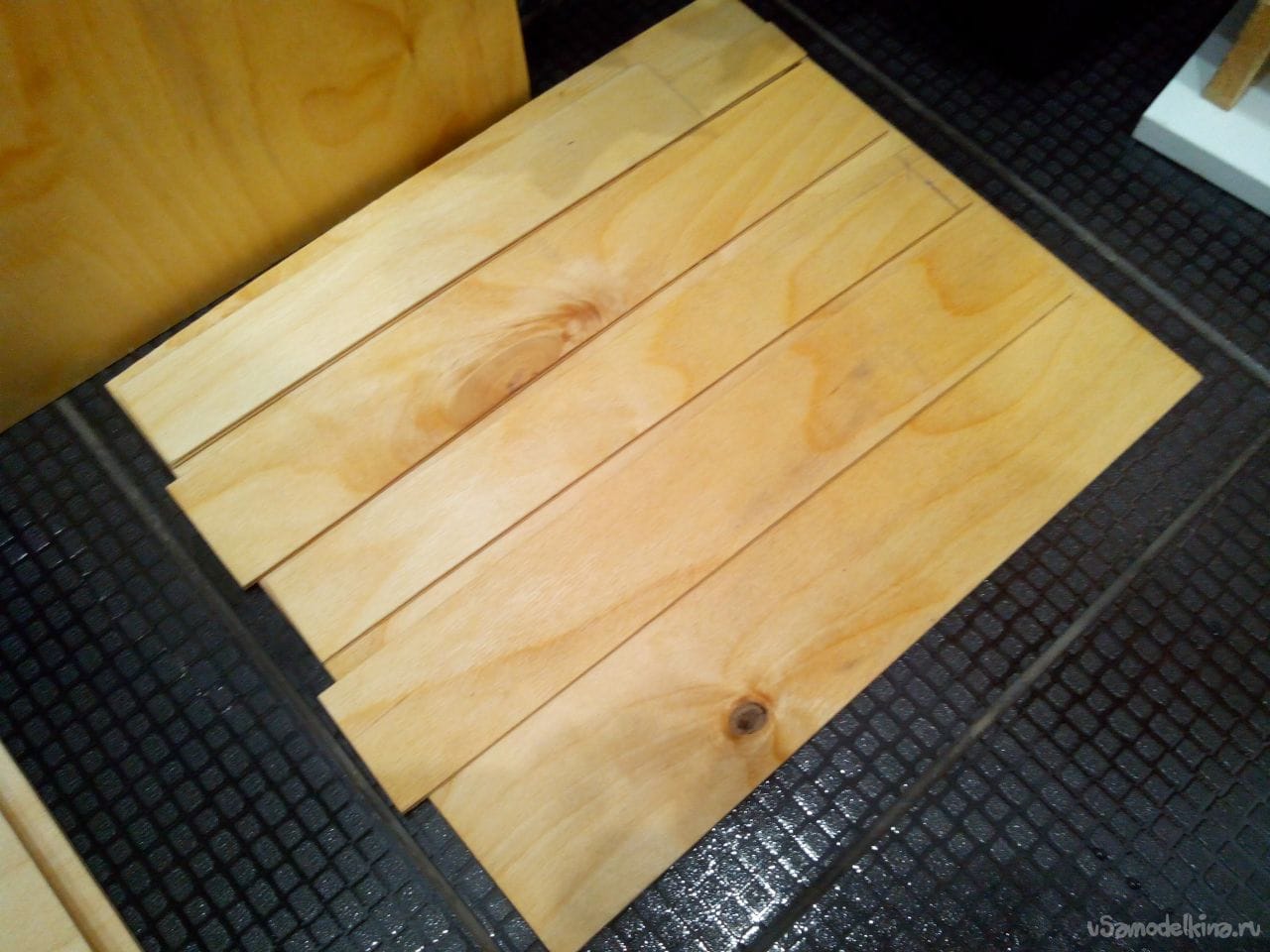

Теперь прогретые детали укладываем на ровную поверхность, можно в несколько слоев.
Полетный ящик из фанеры

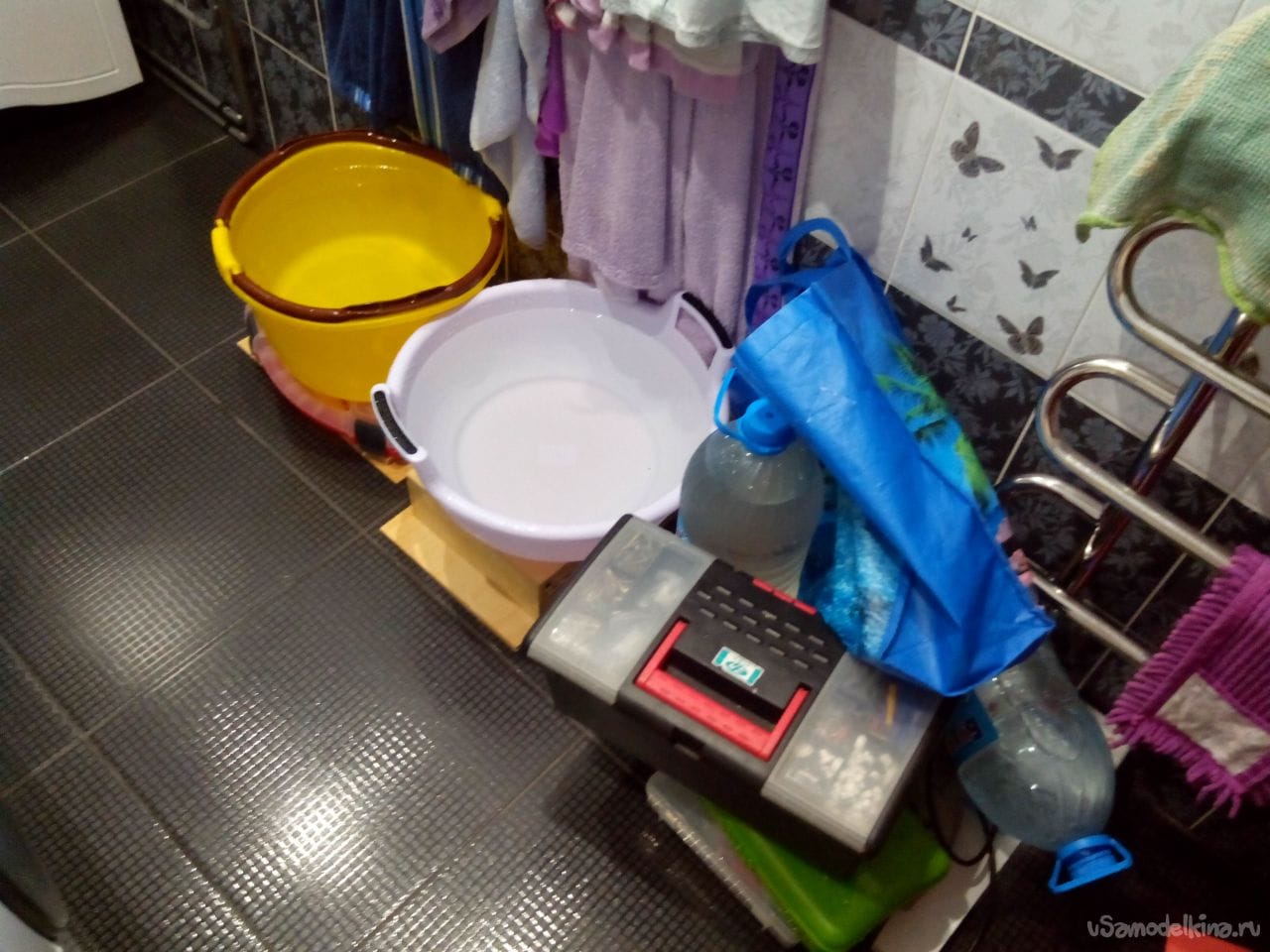

Сверху накрываем ровными плоскостями из ДСП или ящиками с инструментами и прижимаем грузом. Я использовал тазики и бутыли с водой.
Полетный ящик из фанеры

Поскольку в ванной комнате у меня пол с подогревом, детали через сутки были ровными и практически сухими. Но, возможно, понадобится еще день для окончательного высыхания фанеры.

Шаг 3. Склеивание ящика

В дальнейшем все детали будут дополнительно скреплены саморезами и гвоздиками, но сначала детали надо склеить клеем ПВА.

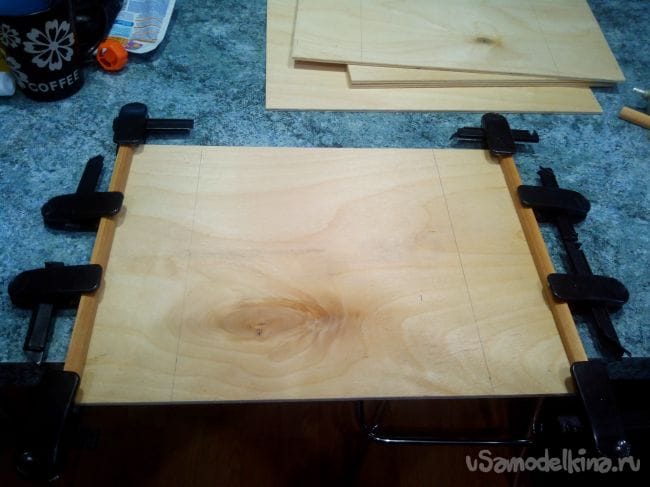

На боковинах ящика чертим линии, по которым будут приклеиваться штапики. Затем приклеиваем штапики (отступ от края 4 мм, на толщину фанеры).
Полетный ящик из фанеры

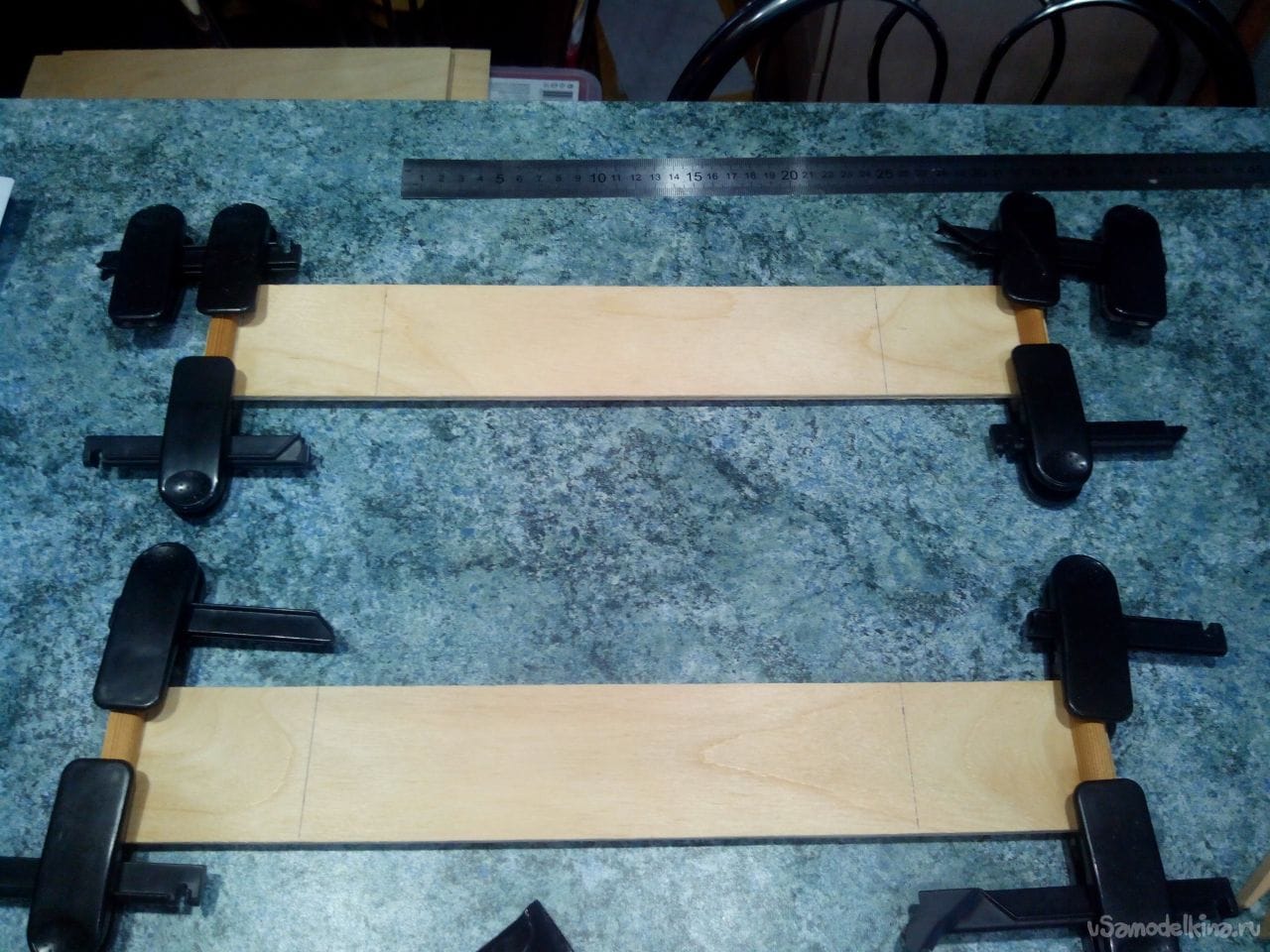

На боковинах крышки аналогично чертим линии и приклеиваем штапики.
Полетный ящик из фанеры

Оставляем их на полчаса для подсыхания клея.
Полетный ящик из фанеры

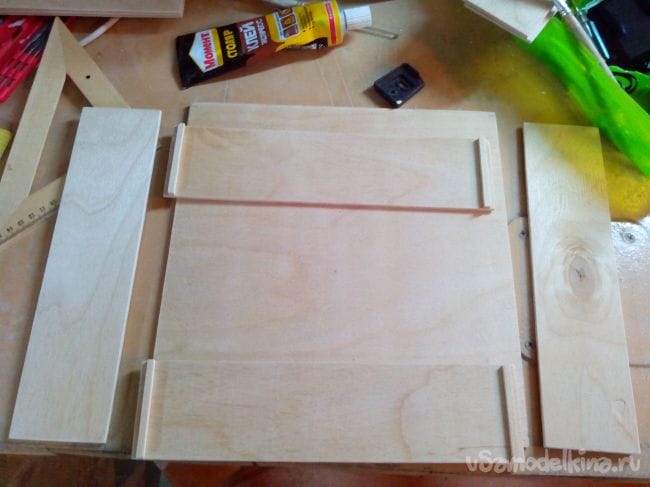

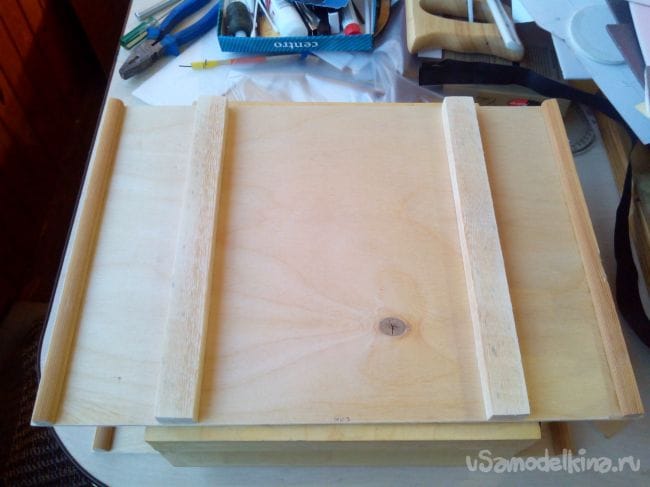

Затем, по заранее прочерченным линиям, приклеиваем к боковинам рейки сечением 15х25 мм.
Полетный ящик из фанеры

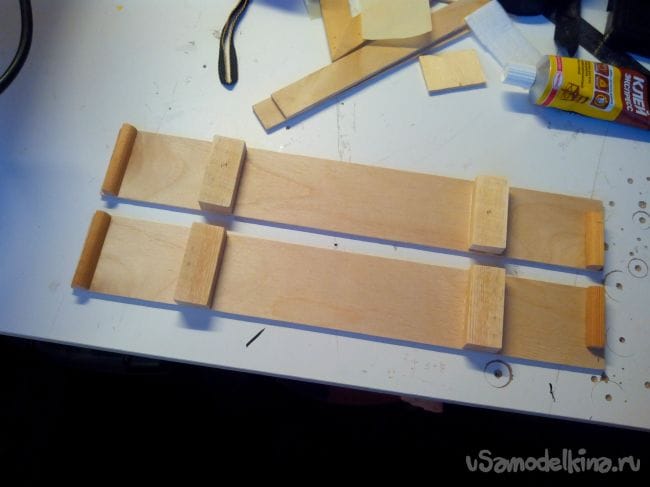

Аналогично поступаем с боковинами крышки.
Полетный ящик из фанеры

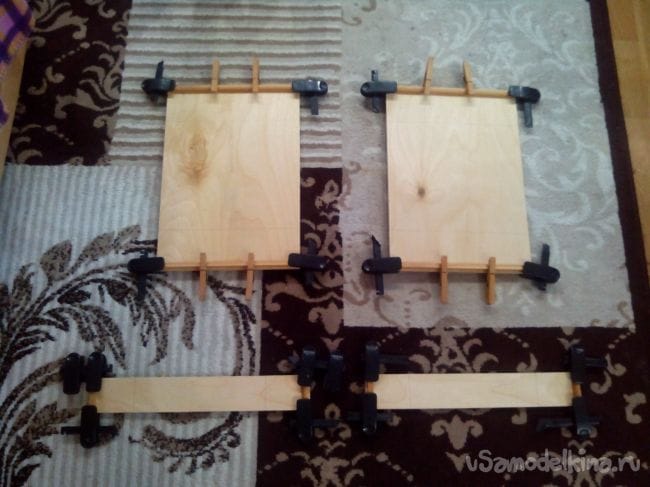

Затем укладываем детали под пресс и оставляем до полного высыхания клея.
Когда клей высох, можно приклеивать внутренние перегородки к боковинам ящика и полоски фанеры на бруски.
Полетный ящик из фанеры

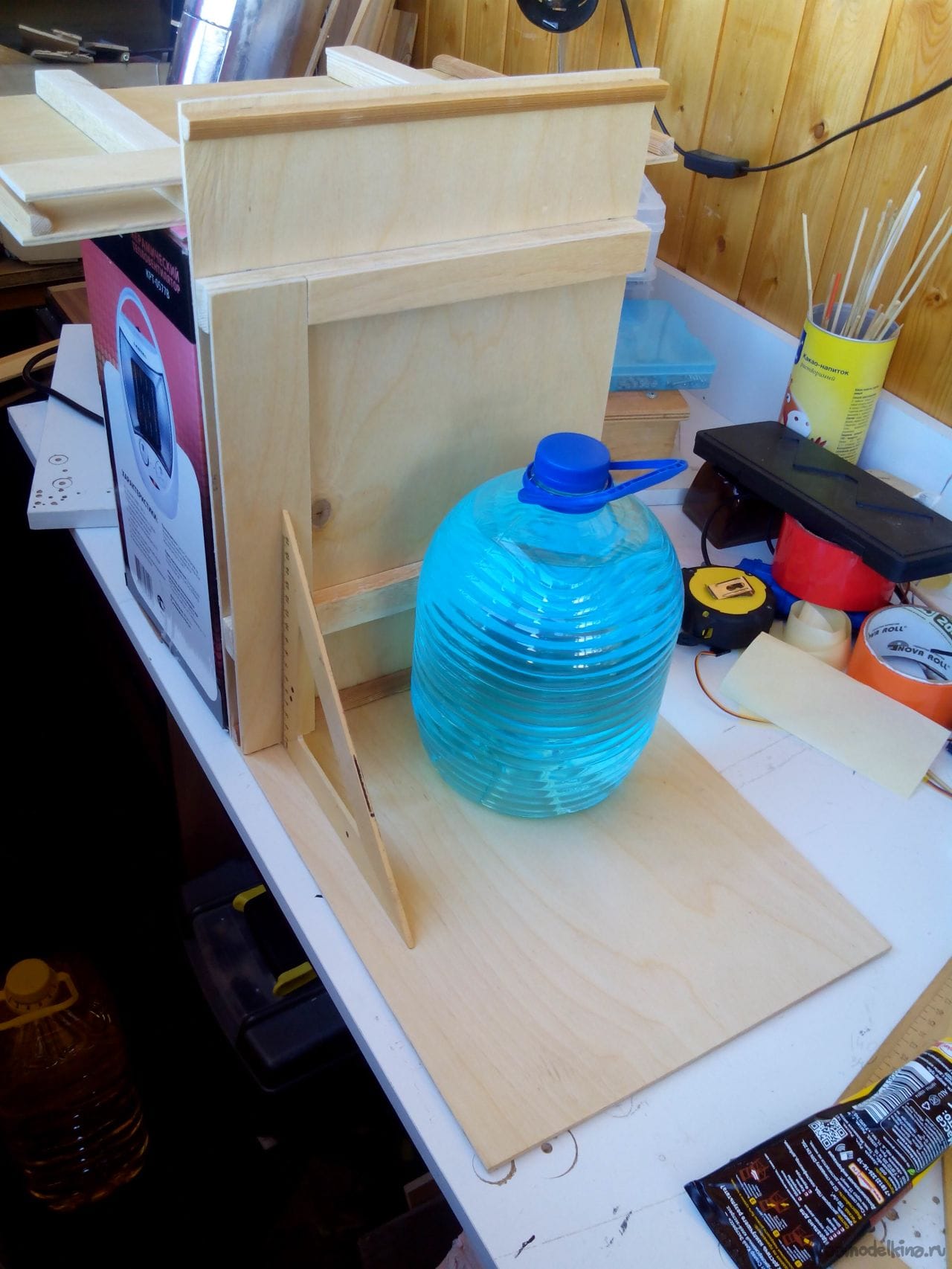

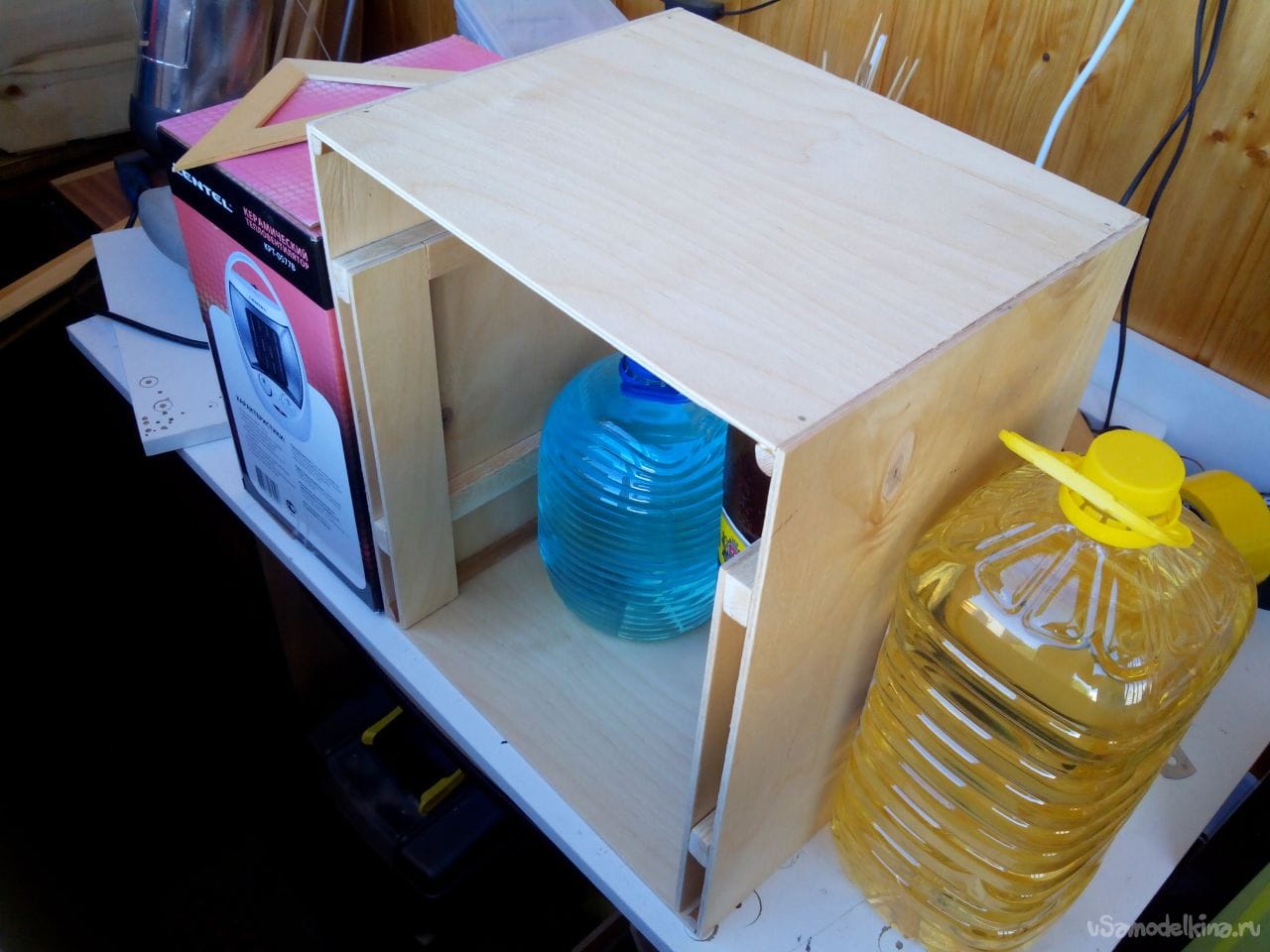

С помощью угольника и подручных предметов приклеиваем к боковой стенке торцевую.
Полетный ящик из фанеры

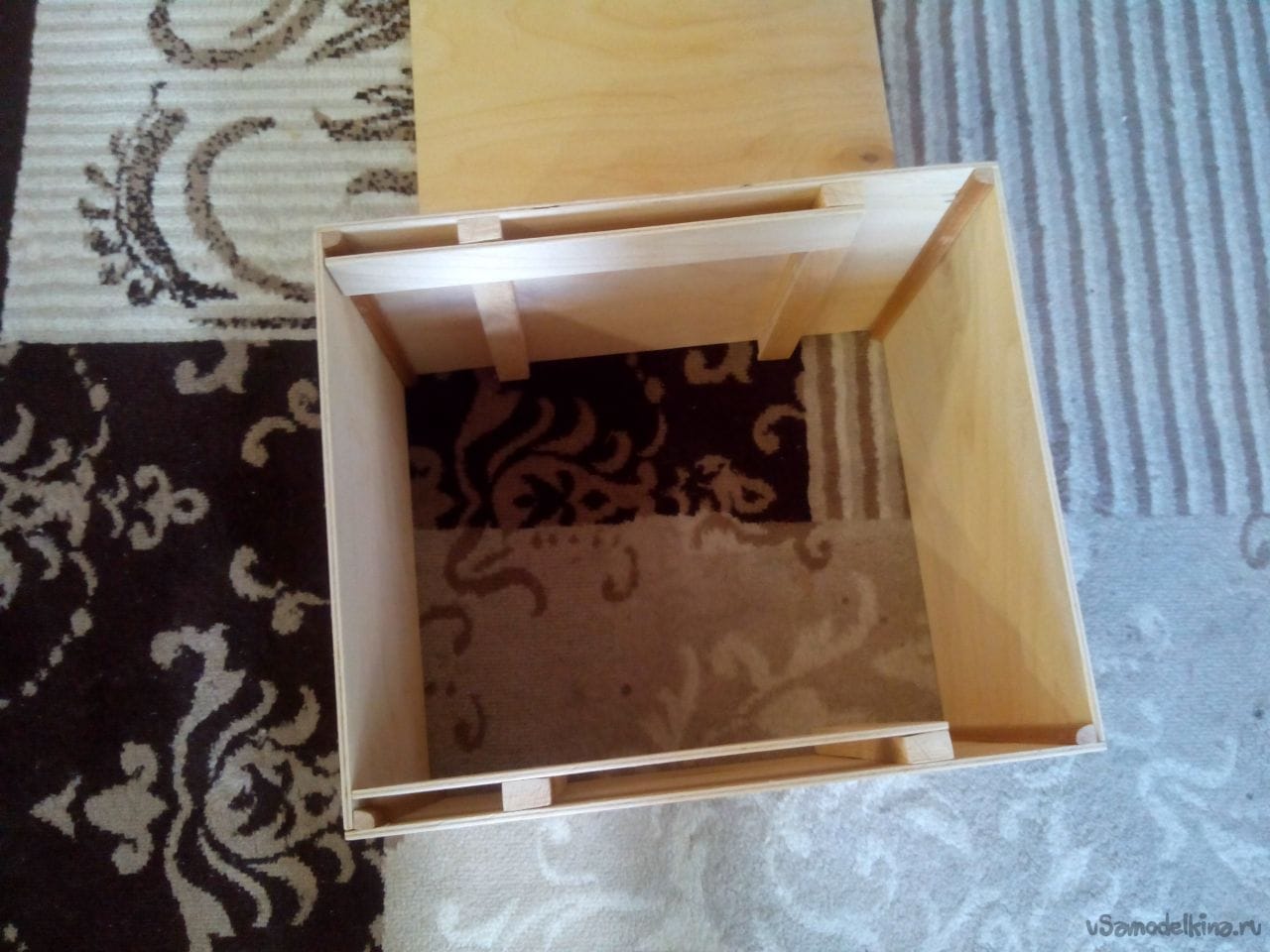

Затем приклеиваем вторую боковую и торцевую стенки, фиксируем гвоздиками и оставляем до полного высыхания.
Полетный ящик из фанеры
Полетный ящик из фанеры

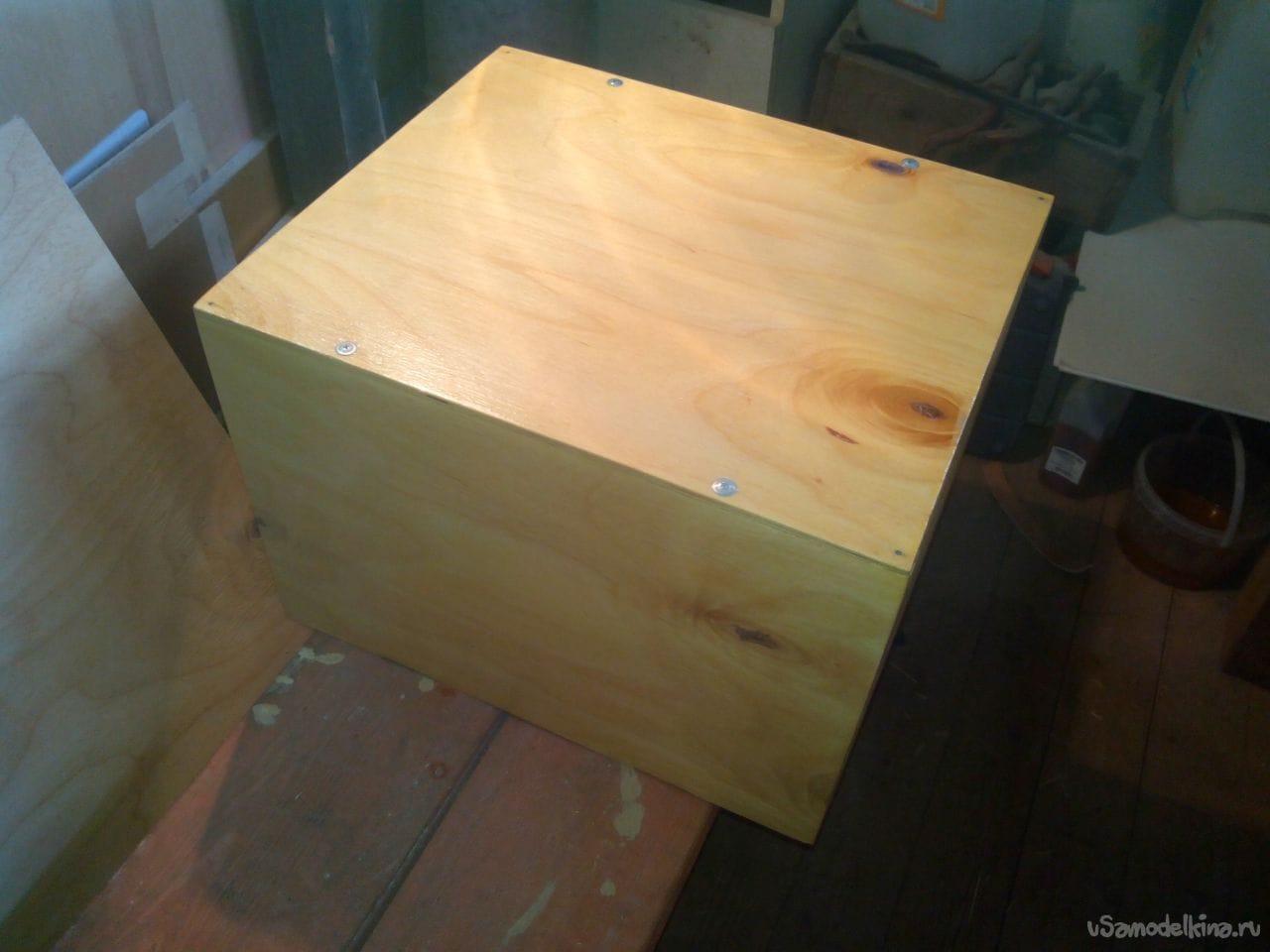

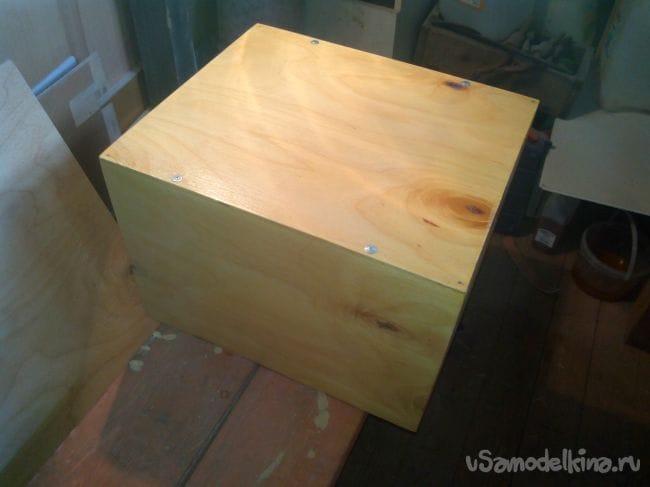

Дно приклеиваем и дополнительно фиксируем гвоздиками по углам (в штапики) и саморезами (в рейки).
Полетный ящик из фанеры

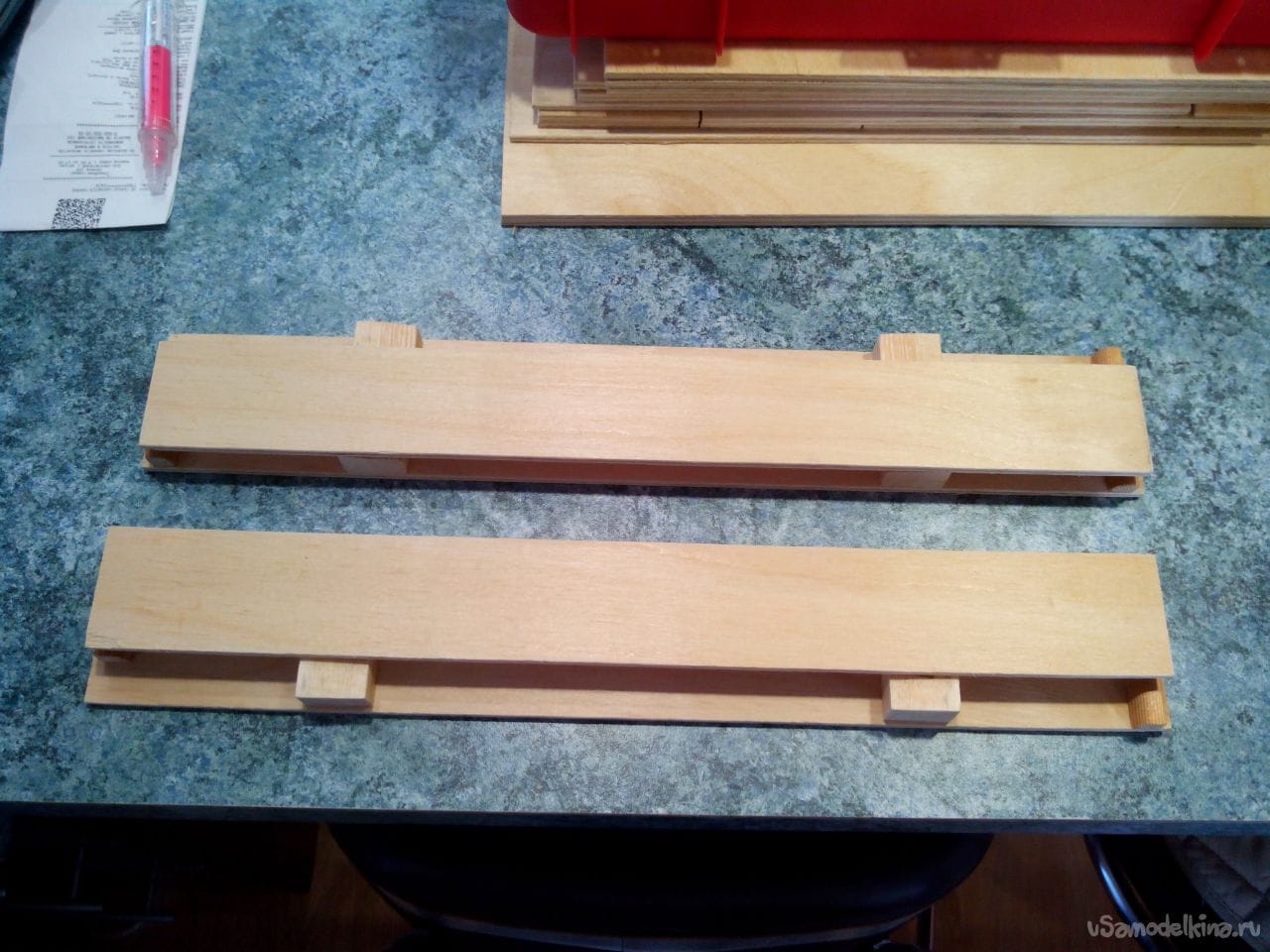

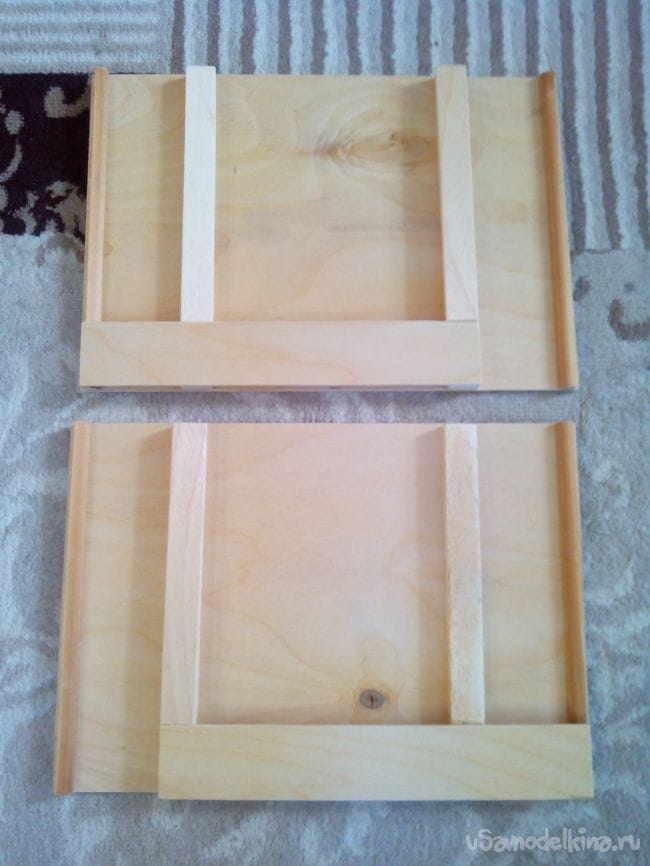

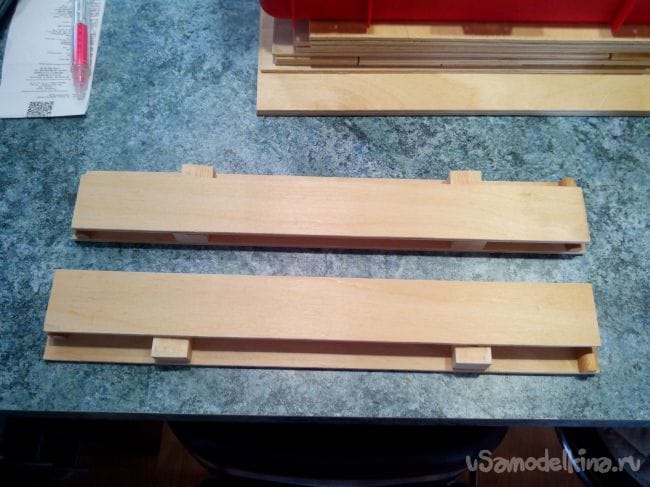

К боковинам крышки приклеиваем внутренние стенки.
Полетный ящик из фанеры

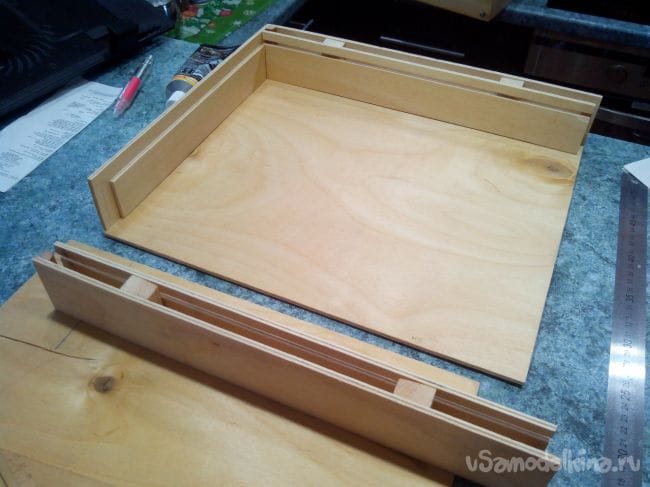

Крышку склеиваем сразу на основании.
Полетный ящик из фанеры

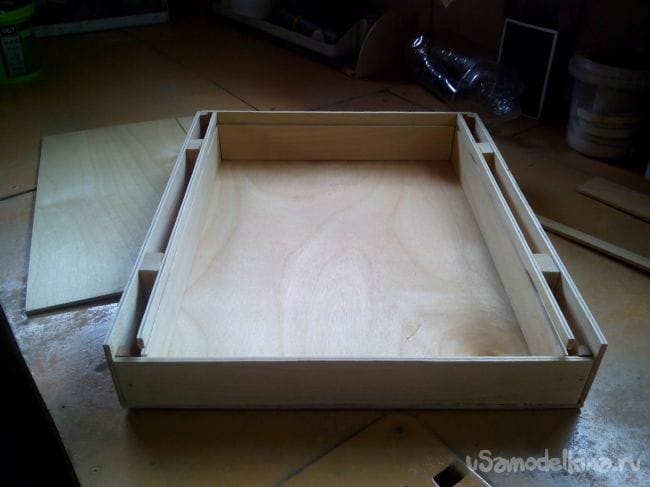

И приклеиваем узкие полоски фанеры, образуя таким образом щель для внутренней крышки. Сама внутренняя крышка из одного слоя фанеры и штапика, за который она будет выдвигаться.
Полетный ящик из фанеры


Шаг 4. Шлифовка и лакирование

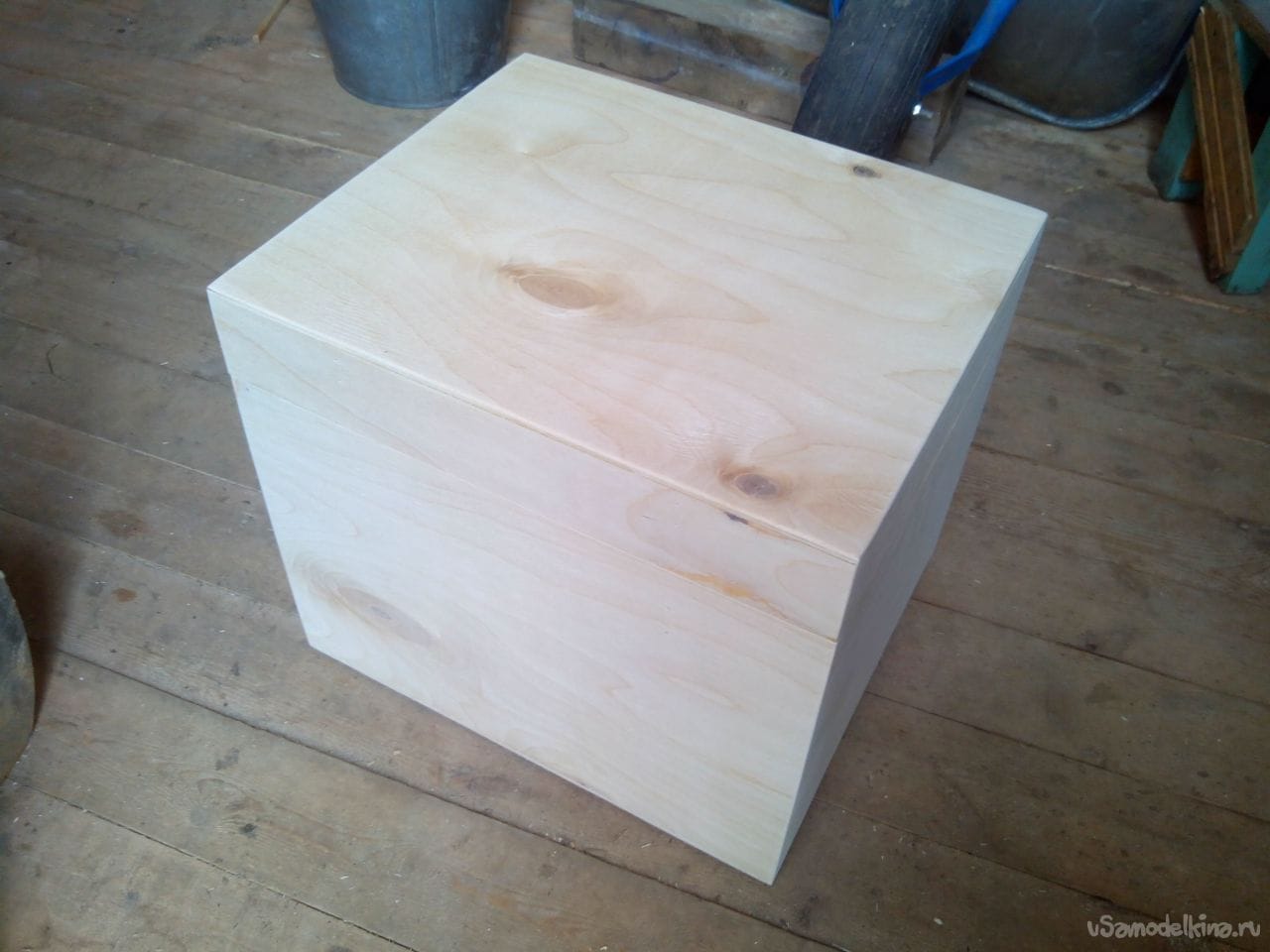

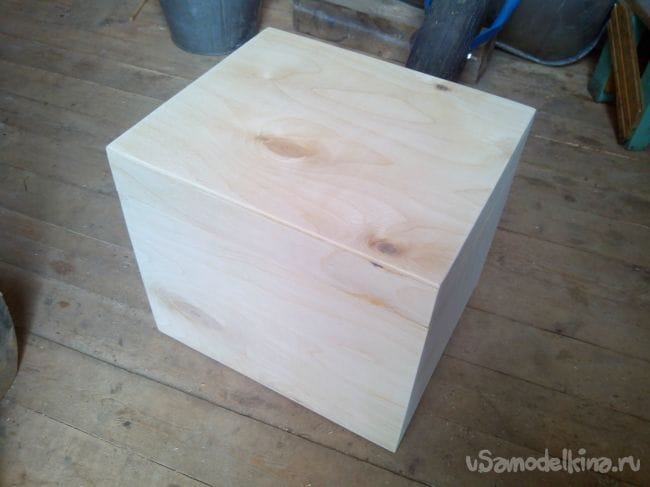

Прикладываем крышку к ящику, прижимаем и шлифуем все поверхности наждачкой, чтобы выровнять стыки.
Полетный ящик из фанеры

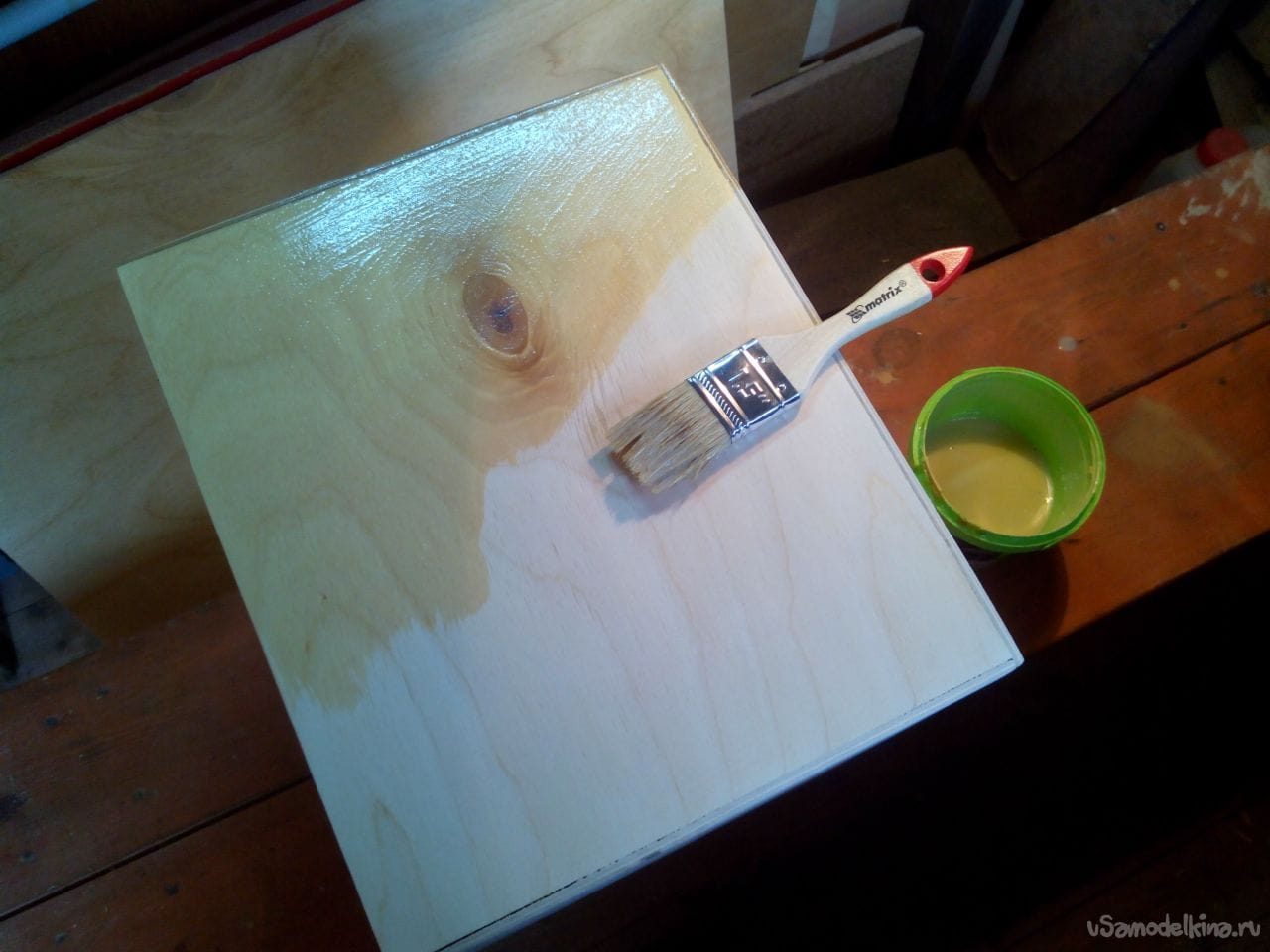

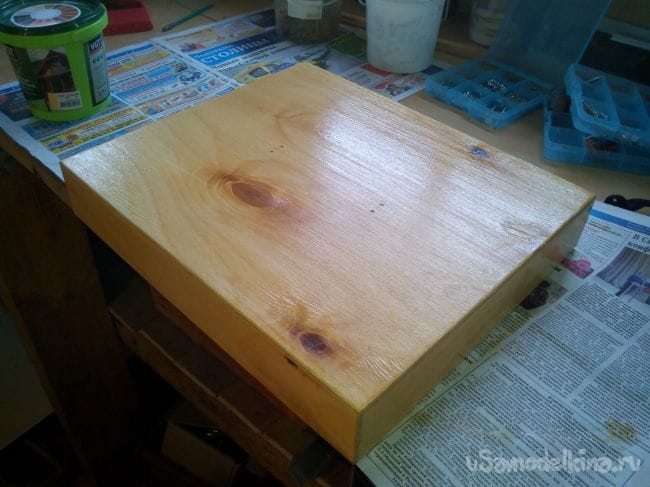

Покрываем ящик акриловым лаком в два слоя.
Полетный ящик из фанеры
Полетный ящик из фанеры

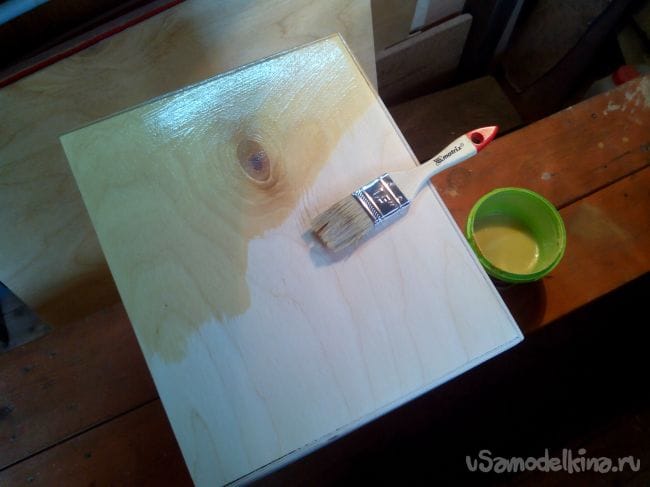

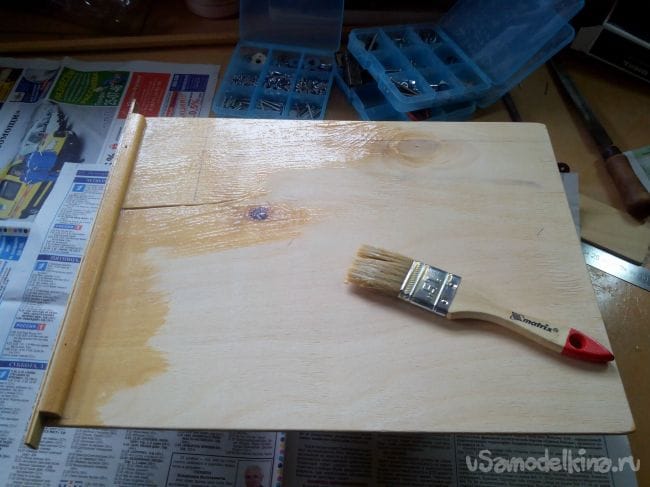

Внутреннюю крышку – в один слой.
Полетный ящик из фанеры


Шаг 5. Прикручивание петель, замков, ручки и ножек

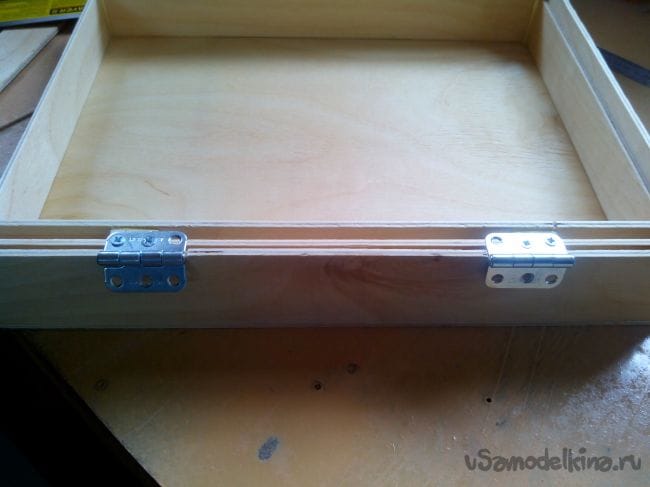

Под петли делаем небольшие выемки и прикручиваем их саморезами к крышке.
Полетный ящик из фанеры

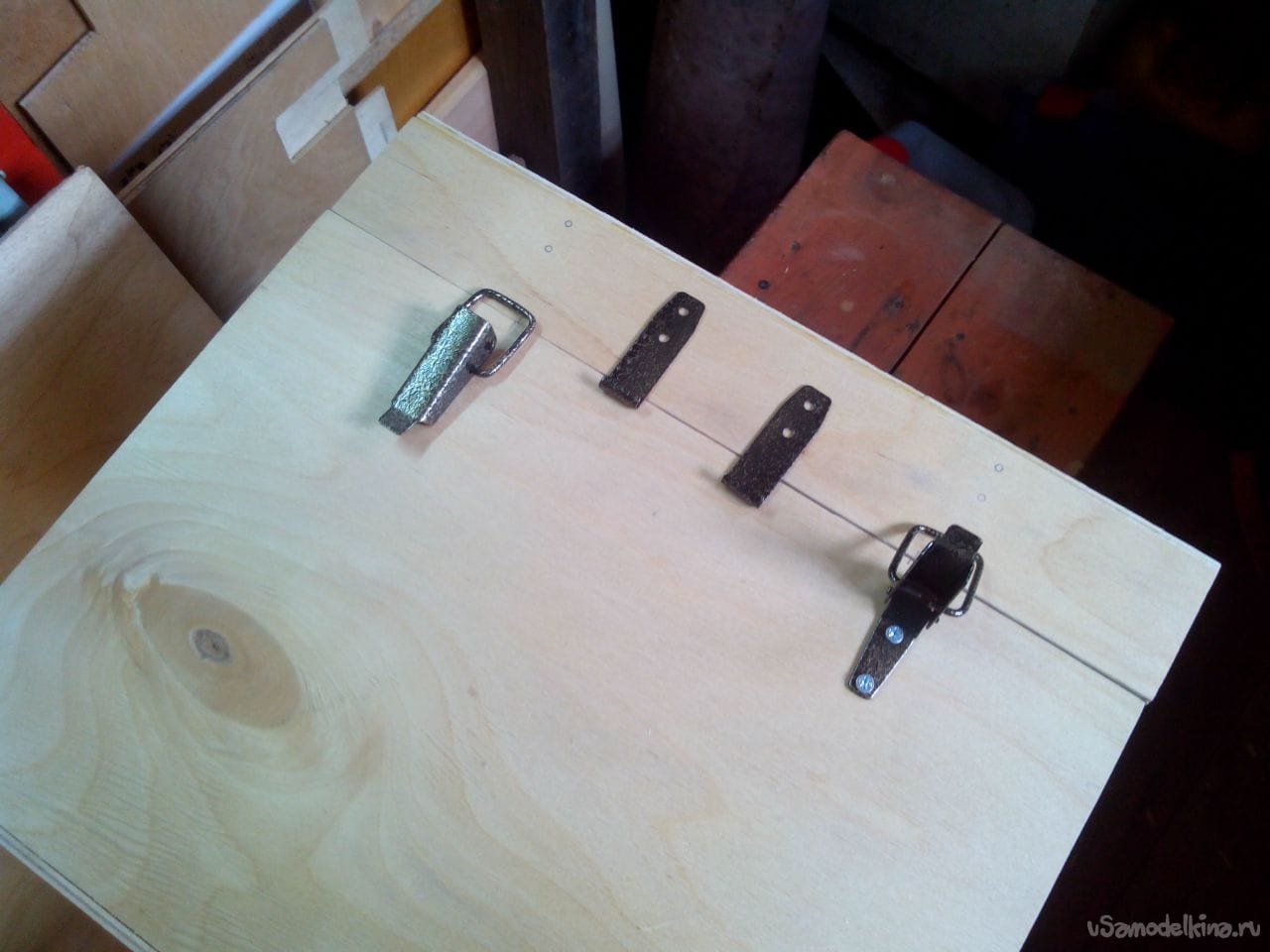

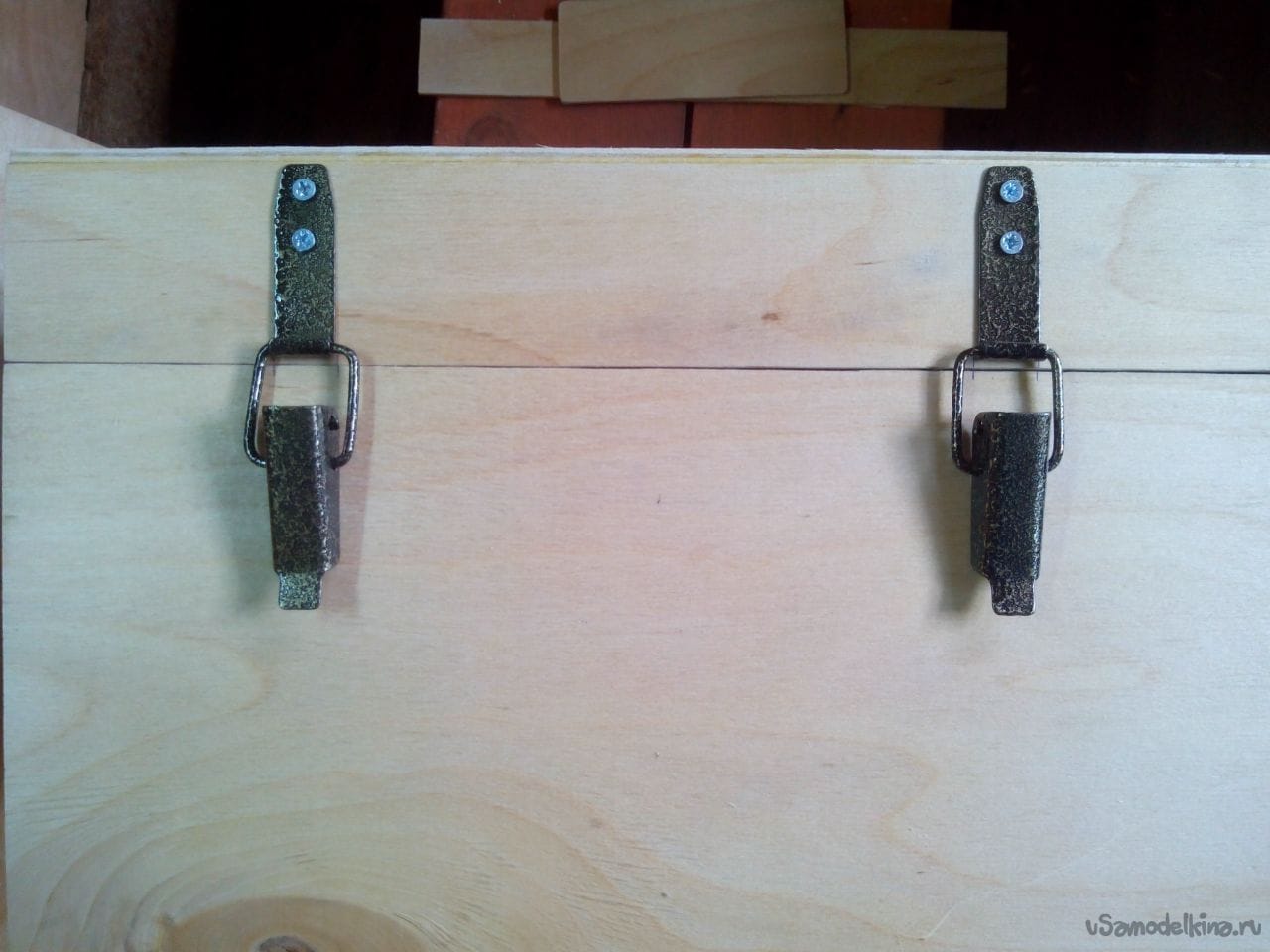

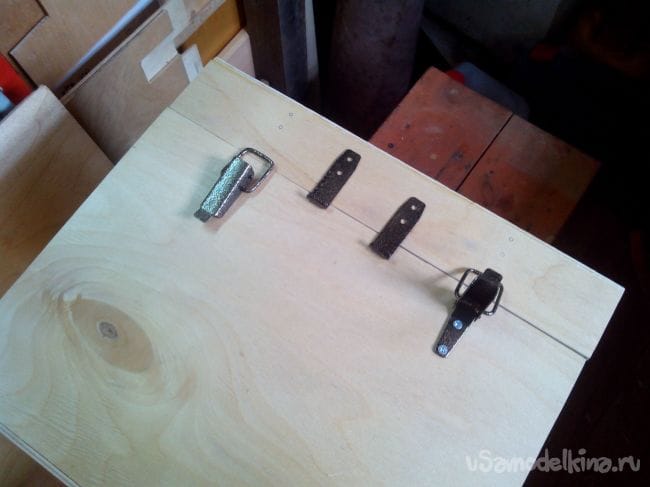

Затем прикручиваем крышку к ящику, закрываем и отмечаем места для замков. Замки так же прикручиваем саморезами.
Полетный ящик из фанеры
Полетный ящик из фанеры

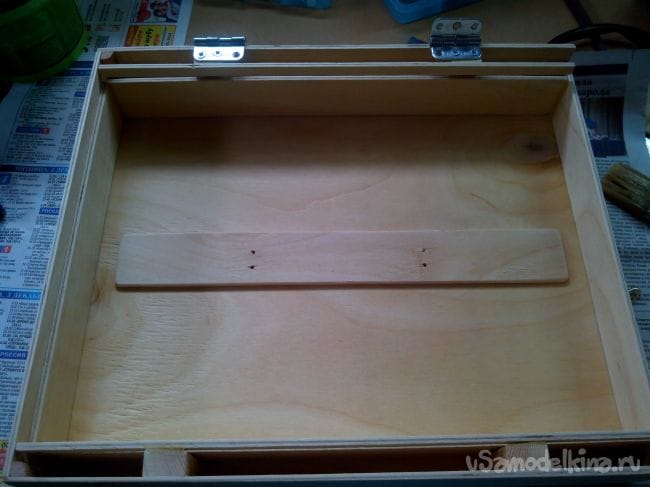

К крышке изнутри приклеиваем полоску фанеры для упрочнения места под ручку.
Полетный ящик из фанеры

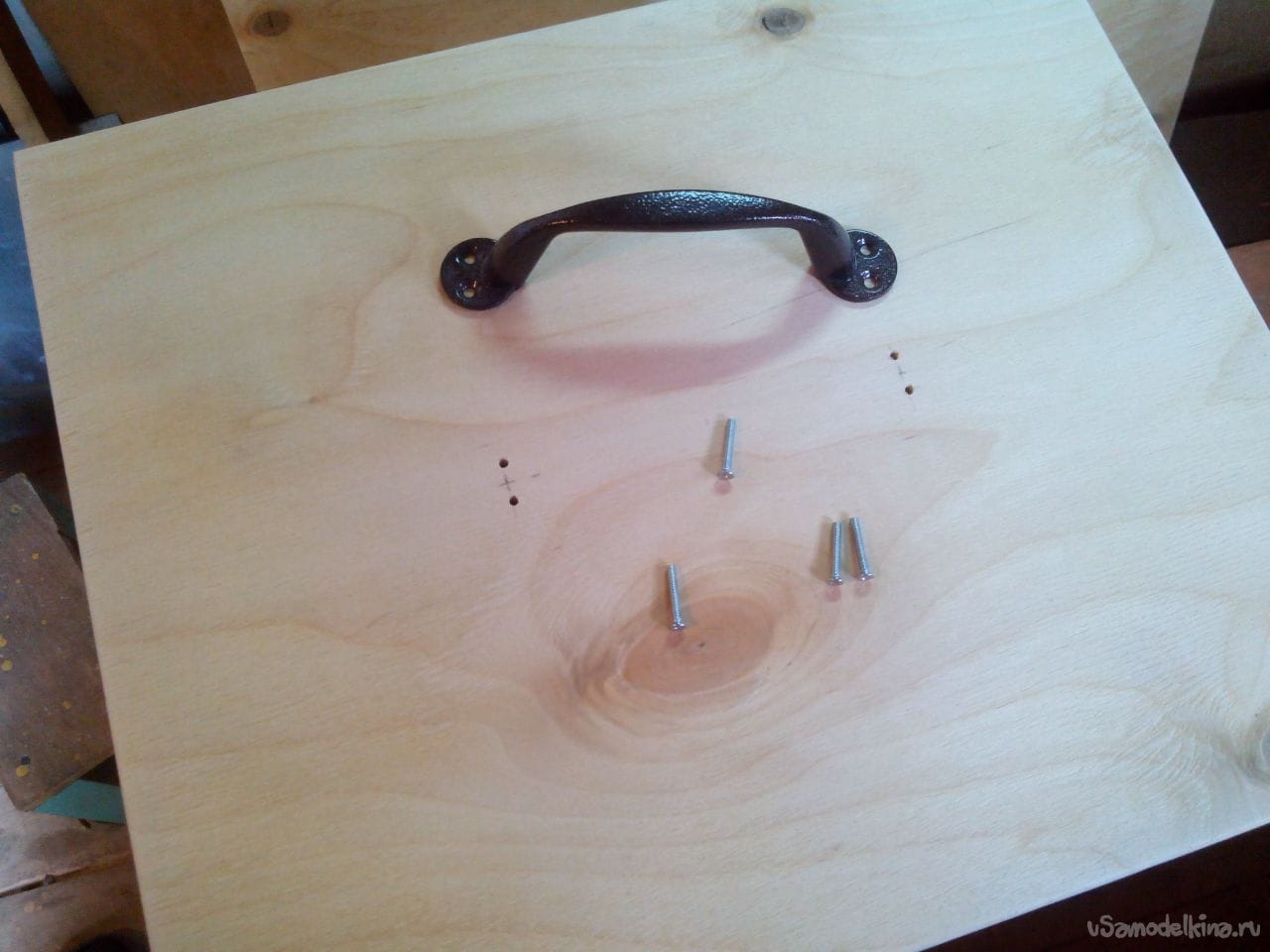

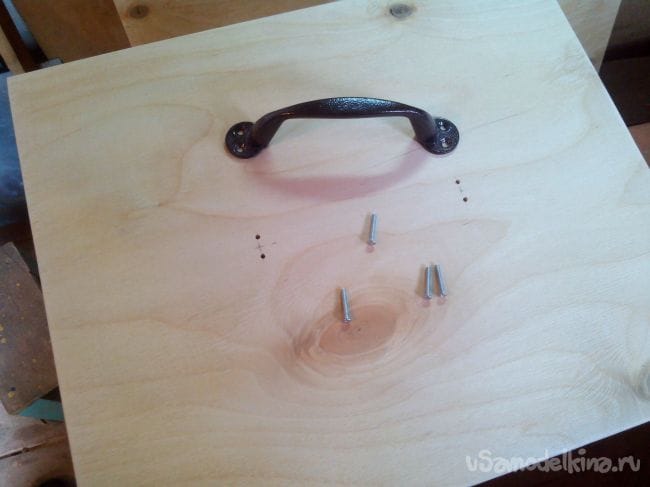

Размечаем и сверлим отверстия под болтики.
Полетный ящик из фанеры

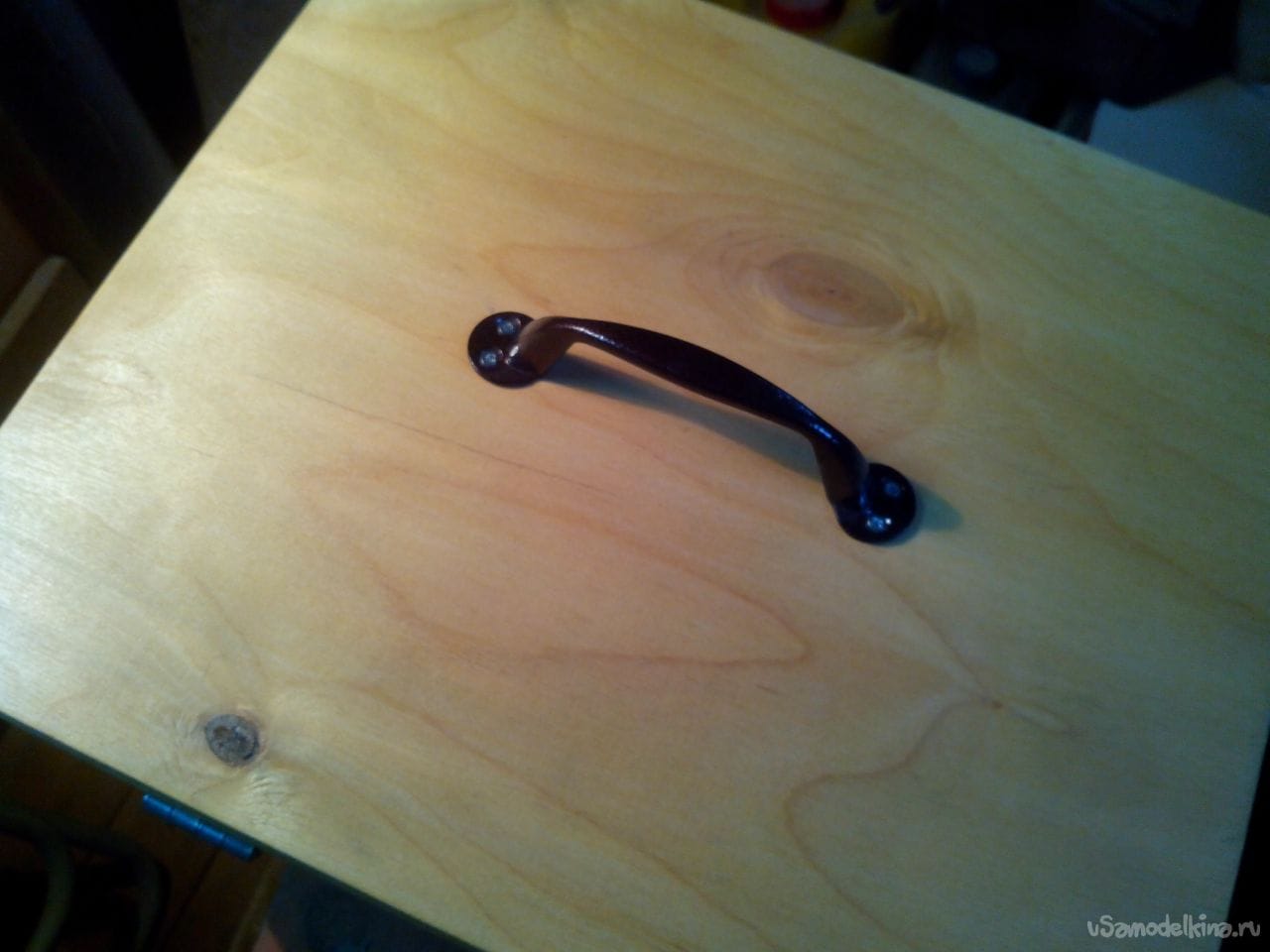

Прикручиваем ручку.
Полетный ящик из фанеры

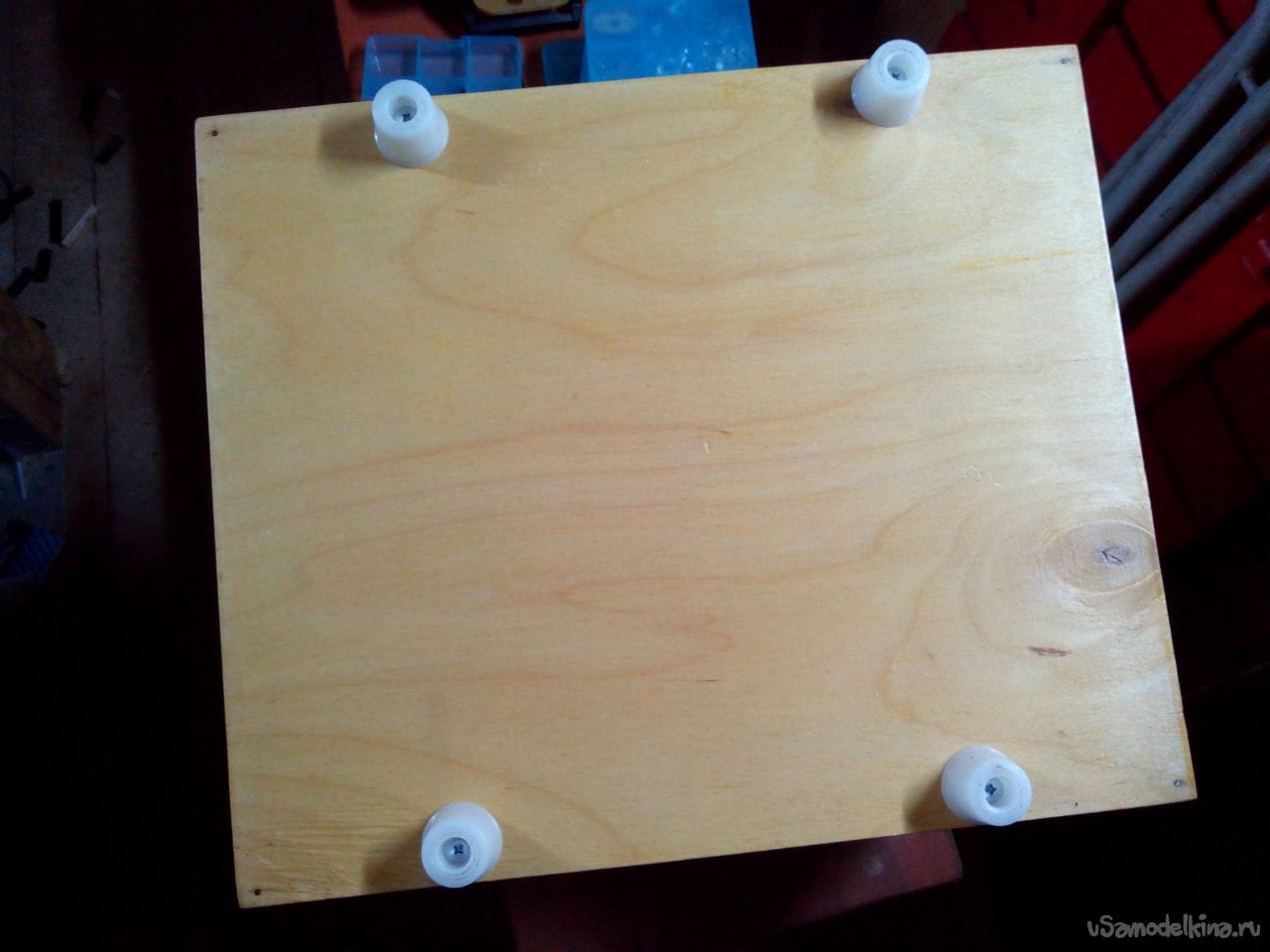

К днищу ящика прикручиваем саморезами пластиковые ножки.
Полетный ящик из фанеры


Шаг 6. Изготовление внутренних ящичков и перегородок

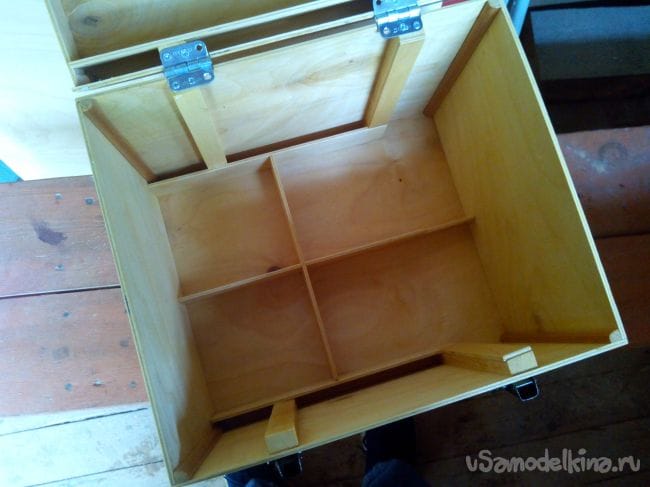

Внутри ящика приклеиваем фанерные перегородки.
Полетный ящик из фанеры

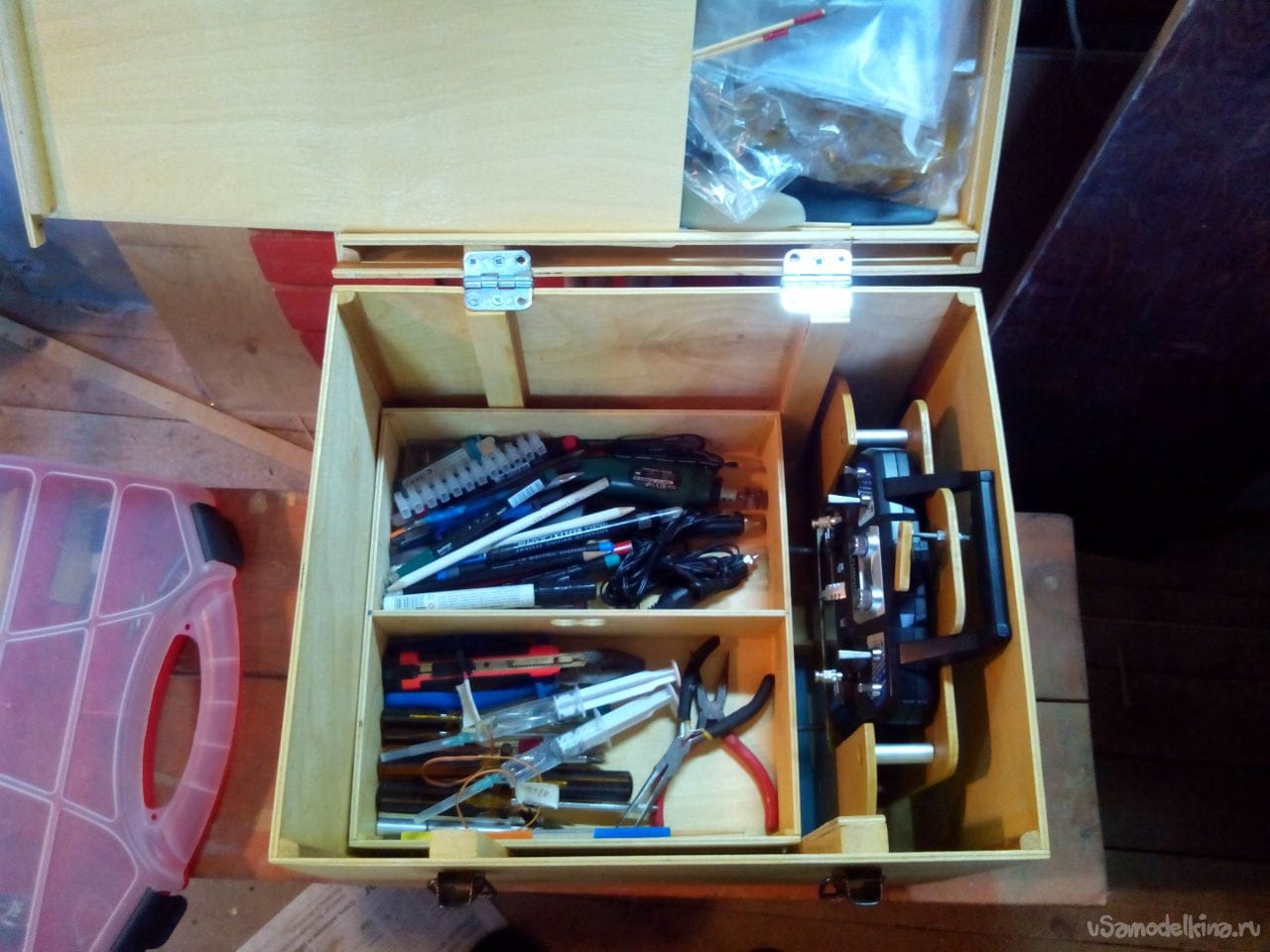

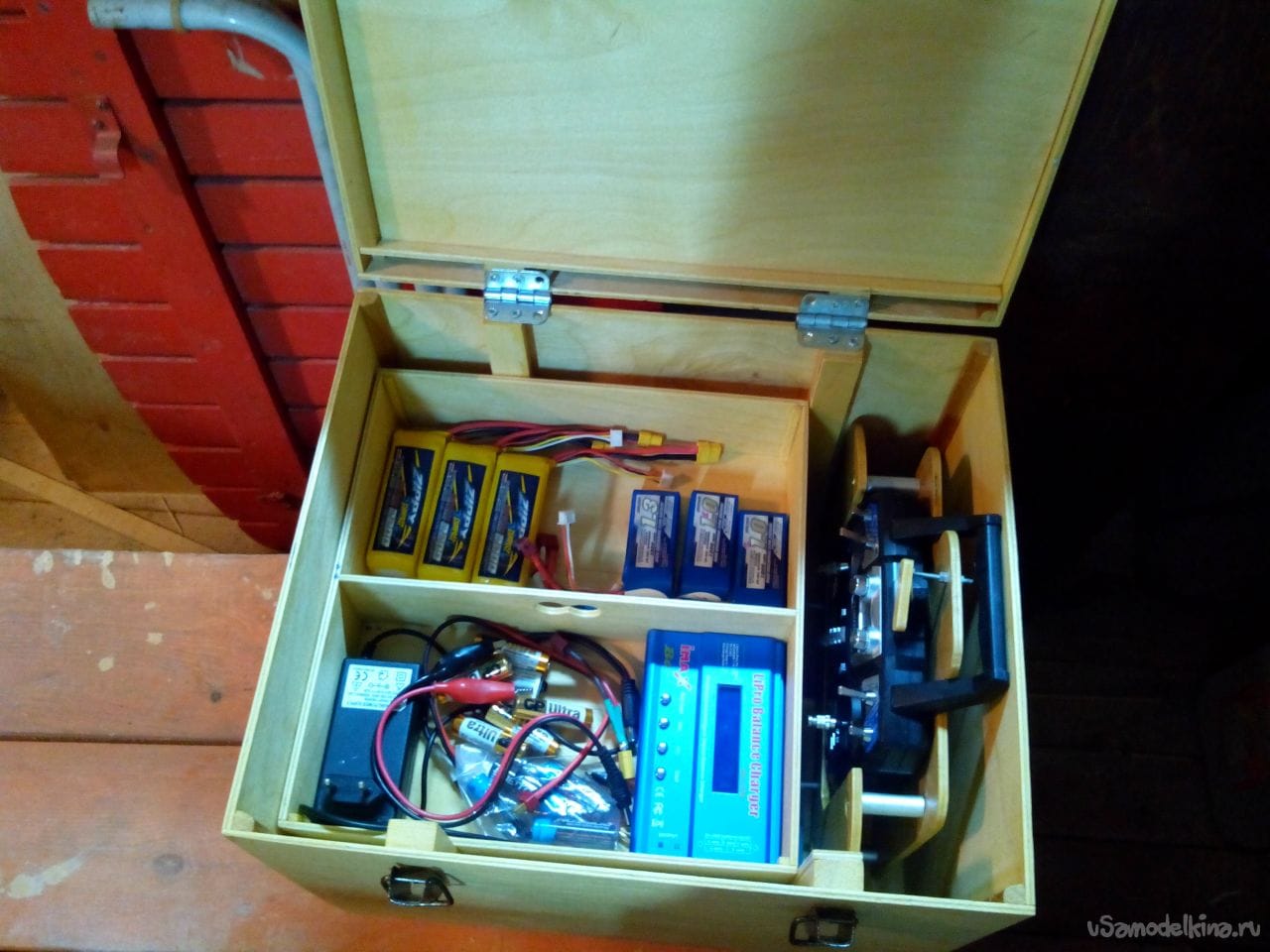

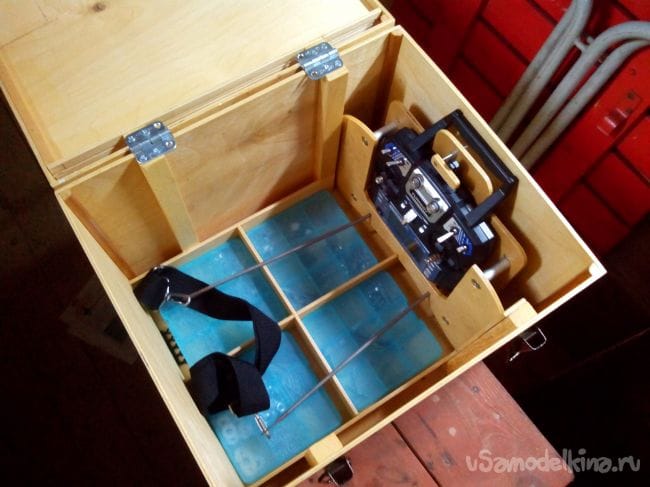

Вот так будет расположена аппаратура и коробочки с болтиками и прочей мелочевкой.
Полетный ящик из фанеры

Внутренние ящички склеиваем из фанеры и тонких штапиков, которые будут по углам.
Штапики приклеиваем, отступив на толщину фанеры от края, к боковинам.
Полетный ящик из фанеры

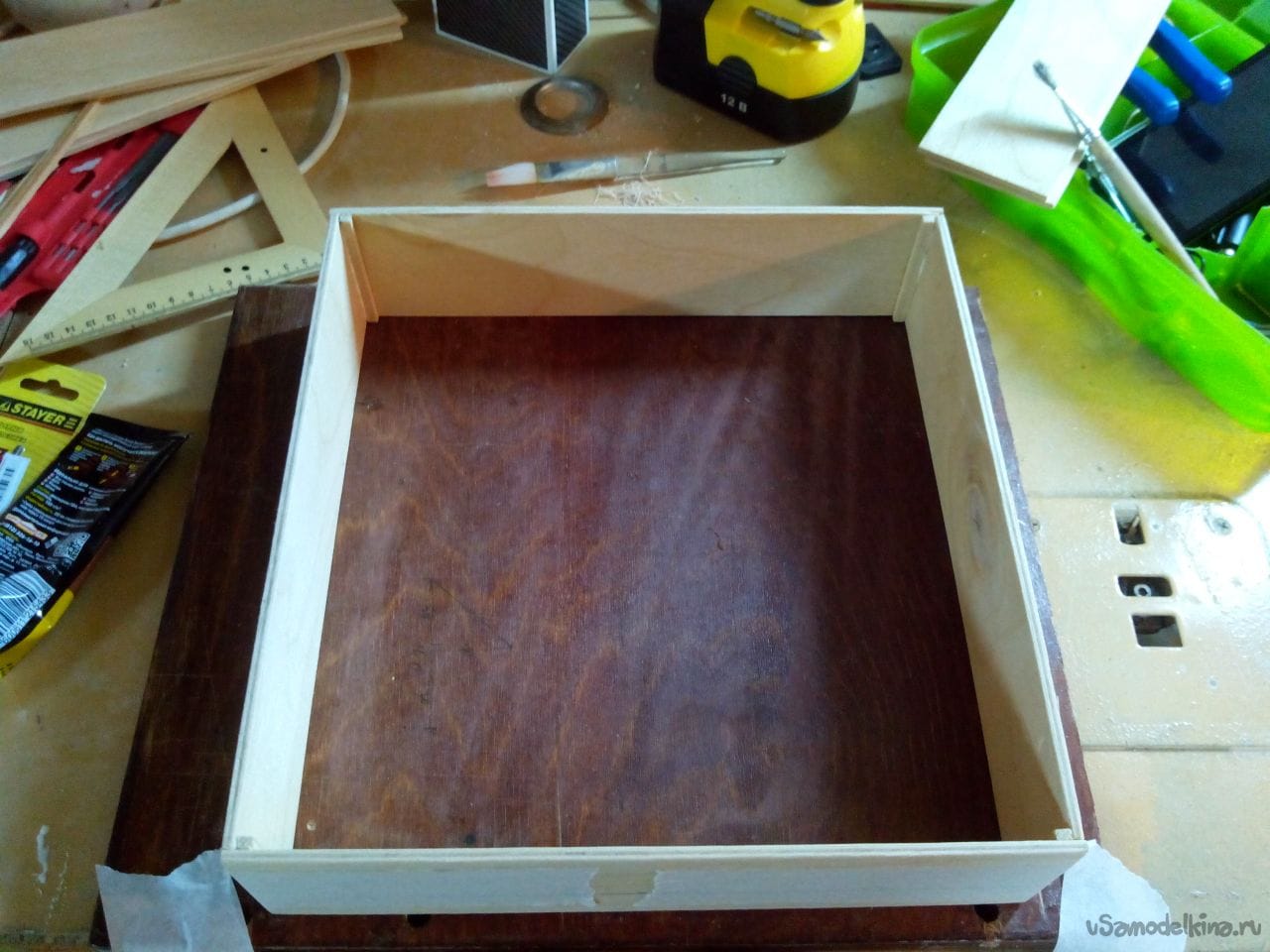

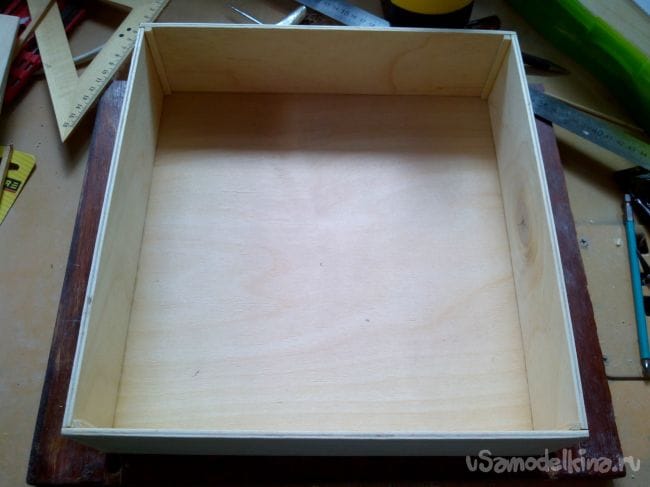

Склеиваем стенки ящичка вместе.
Полетный ящик из фанеры

Приклеиваем дно ящичка.
Полетный ящик из фанеры

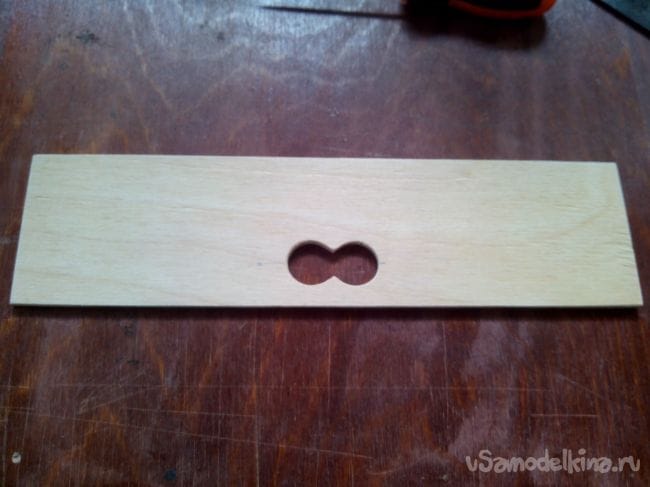

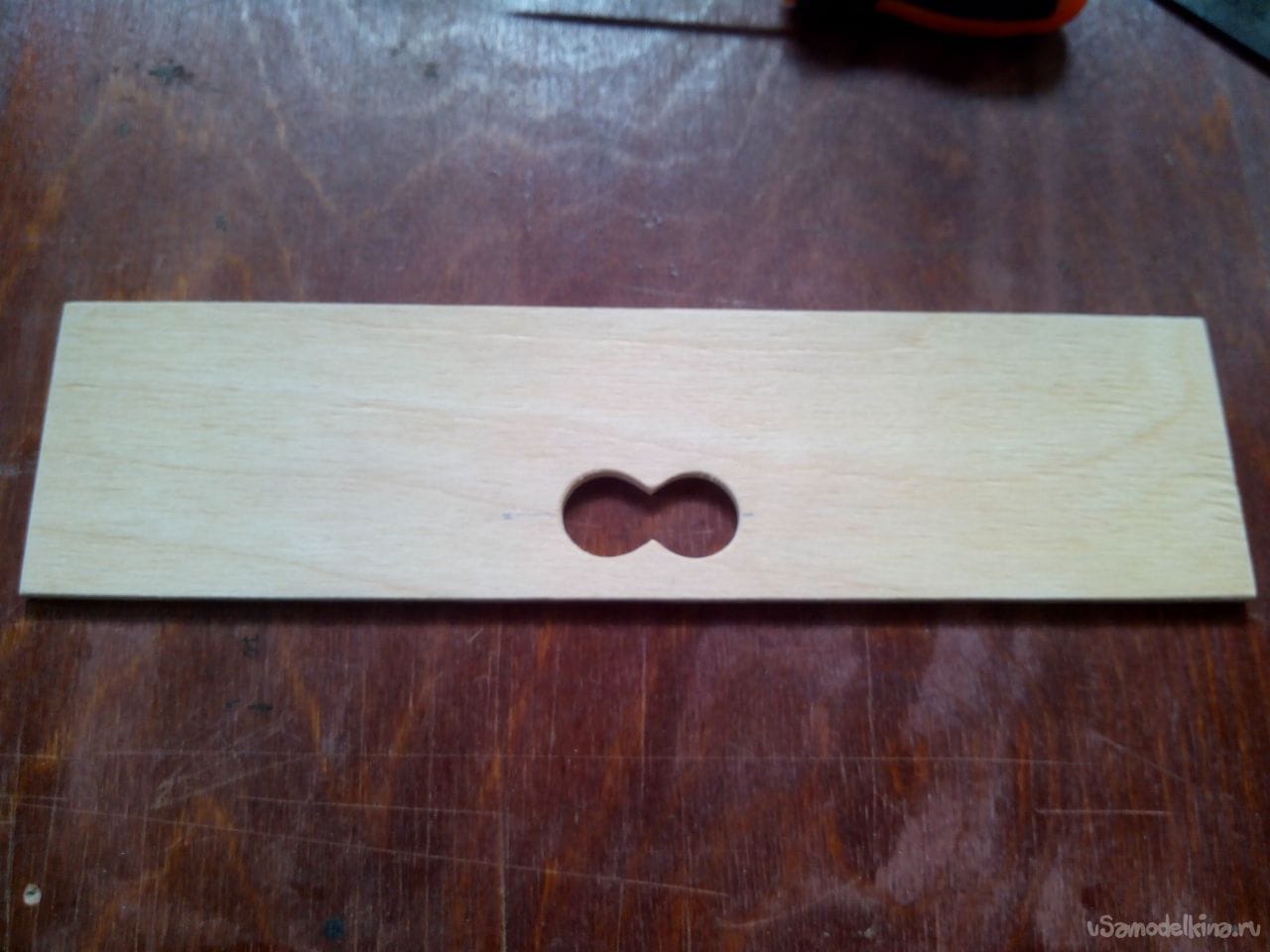

Перегородка в ящичке будет еще и ручкой для вынимания, а потому делаем в ней перьевым сверлом два смежных отверстия и обрабатываем края наждачкой.
Полетный ящик из фанеры

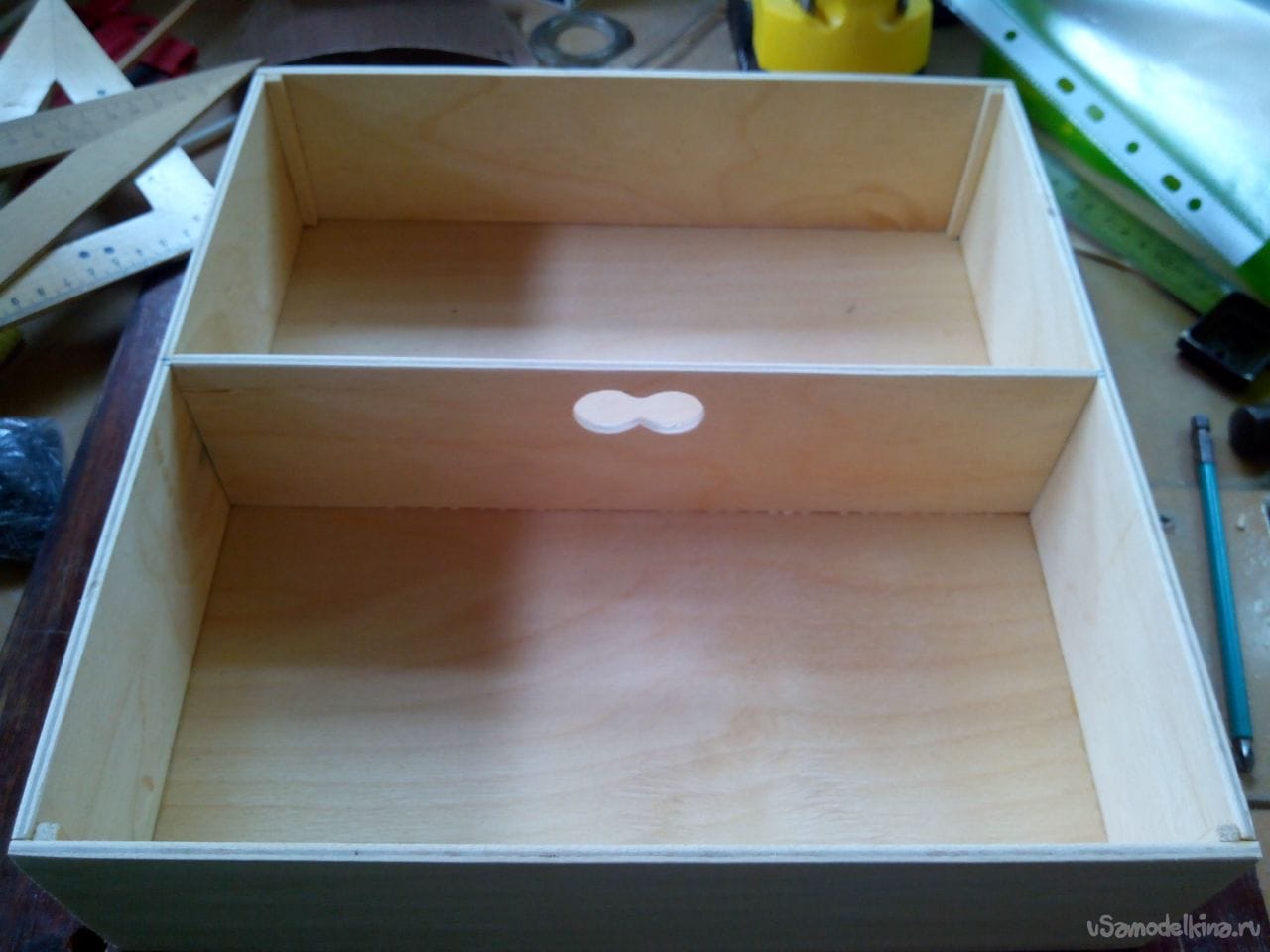

Вклеиваем перегородку в ящичек и дополнительно фиксируем ее маленькими гвоздиками.
Полетный ящик из фанеры

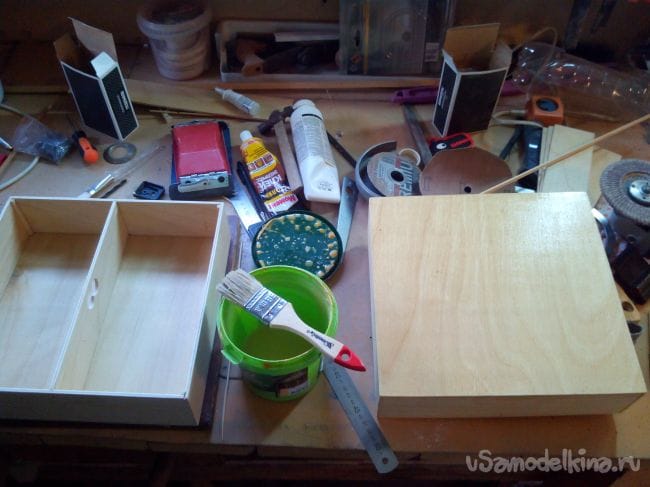

Аналогично делаем второй (и, если нужно, третий ящичек). Затем покрываем их акриловым лаком.
Полетный ящик из фанеры

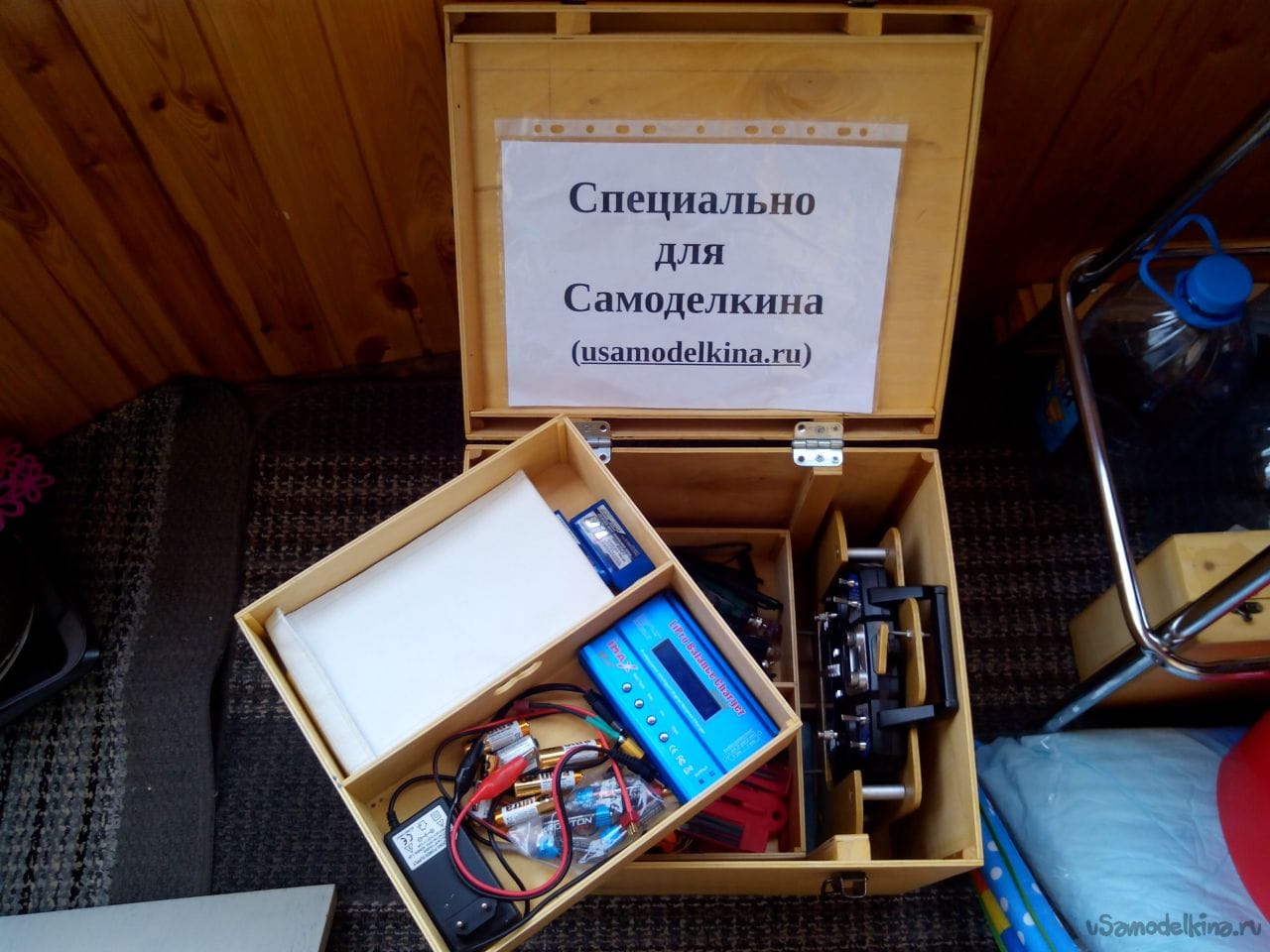

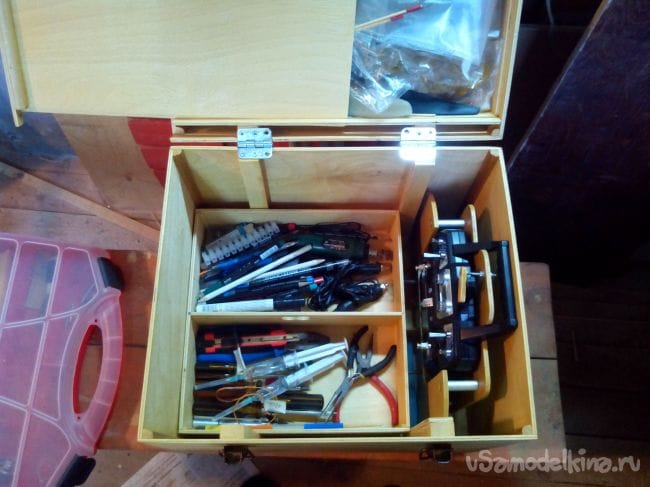

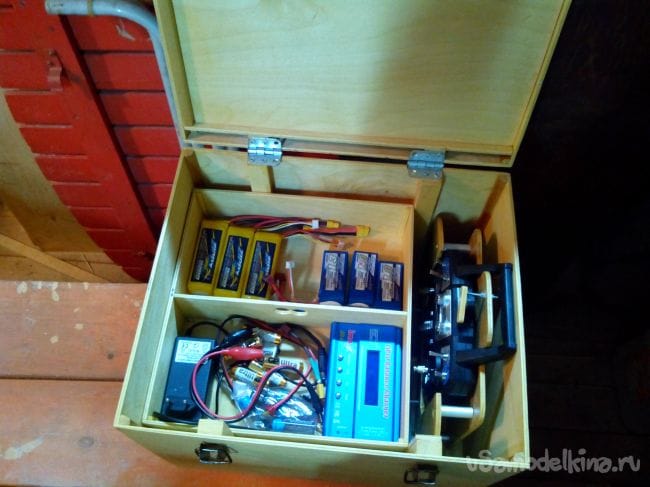

Укладываем ящички внутрь.
Полетный ящик из фанеры
Полетный ящик из фанеры

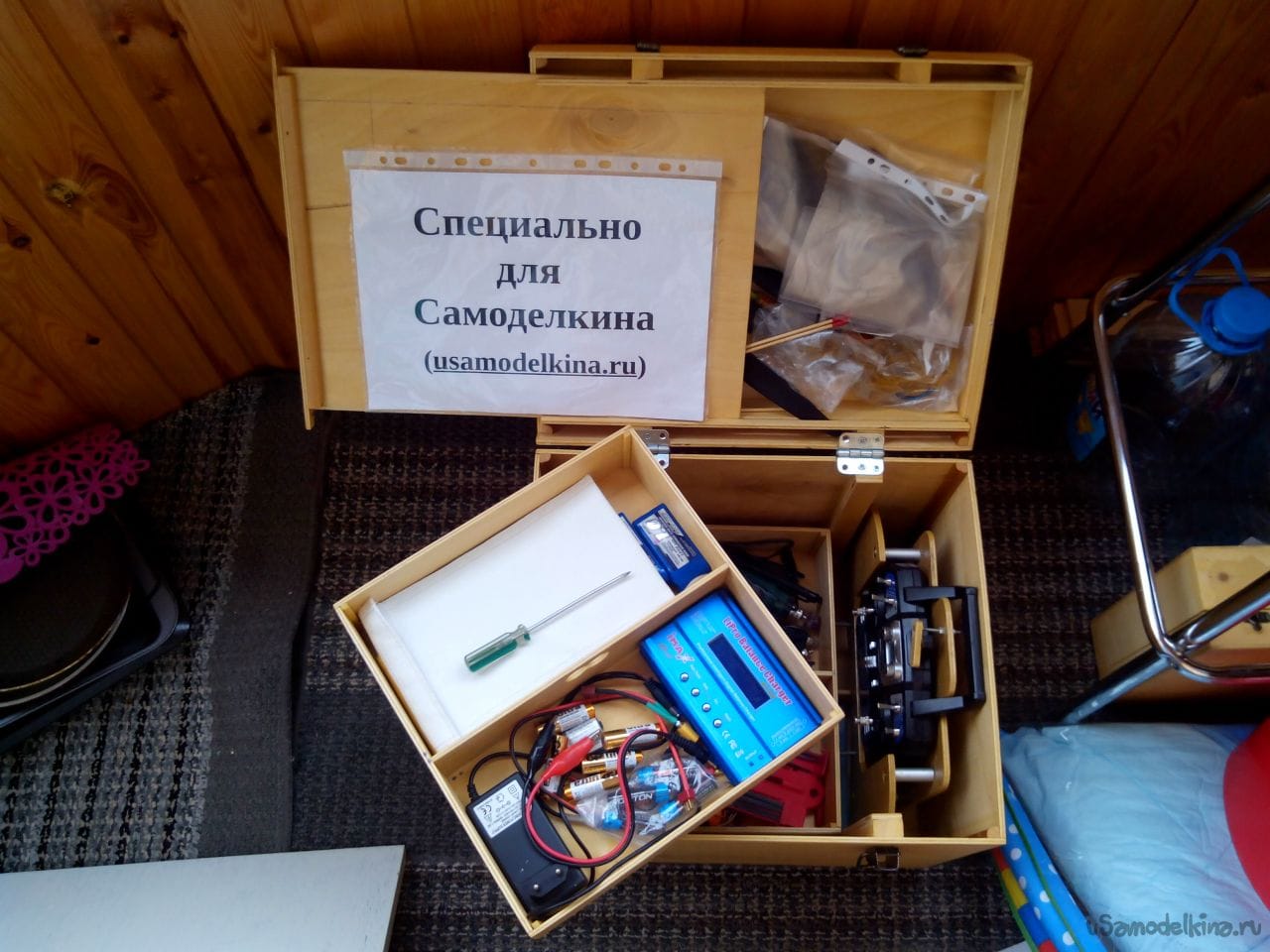

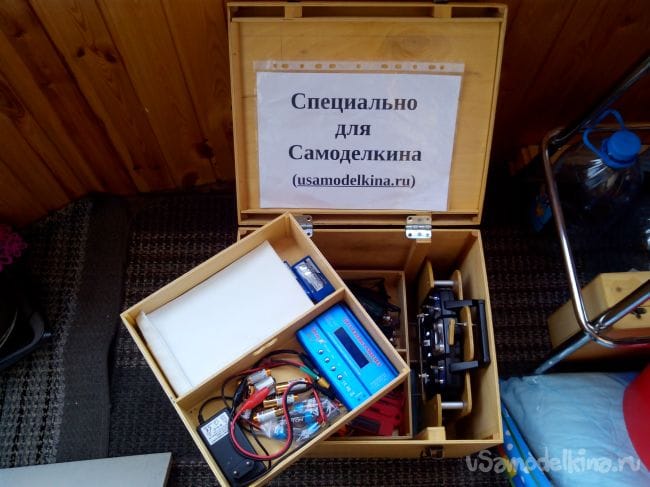

Все, полетный ящик готов.
Полетный ящик из фанеры
