Перед тем как начать работать над изготовлением ящика под рассаду, необходимо рассчитать размеры деталей будущего ящика.

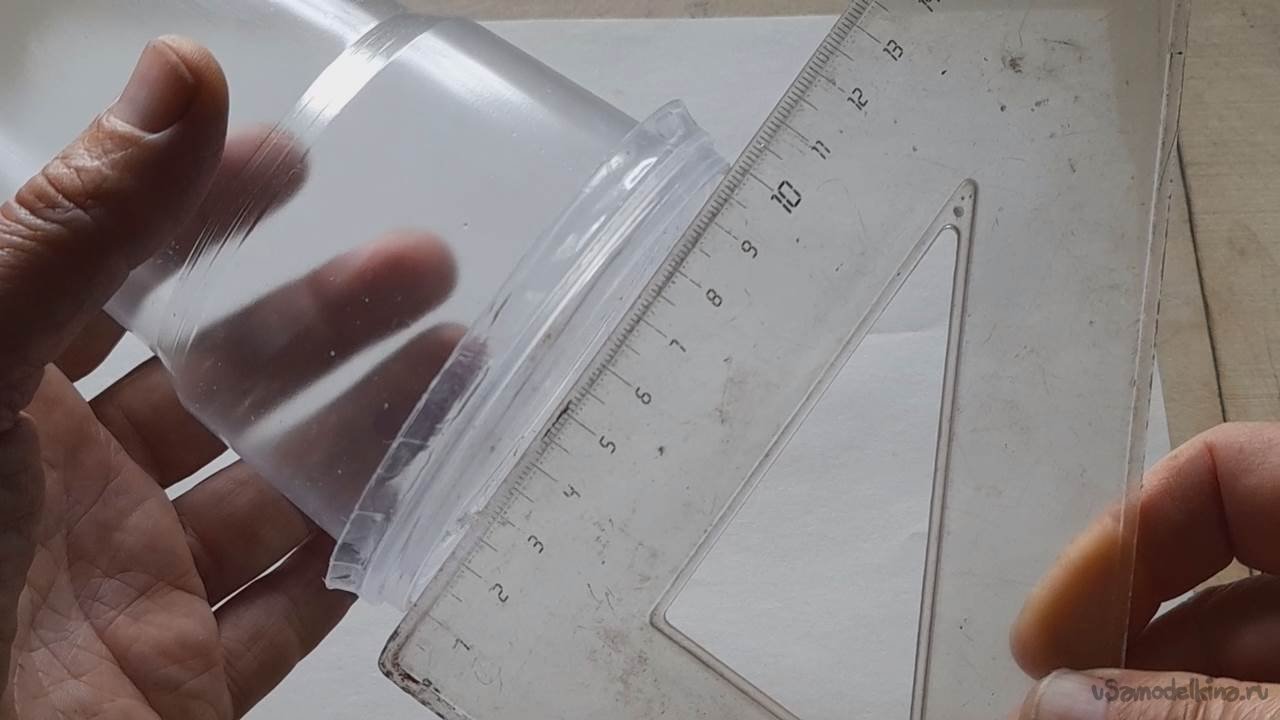

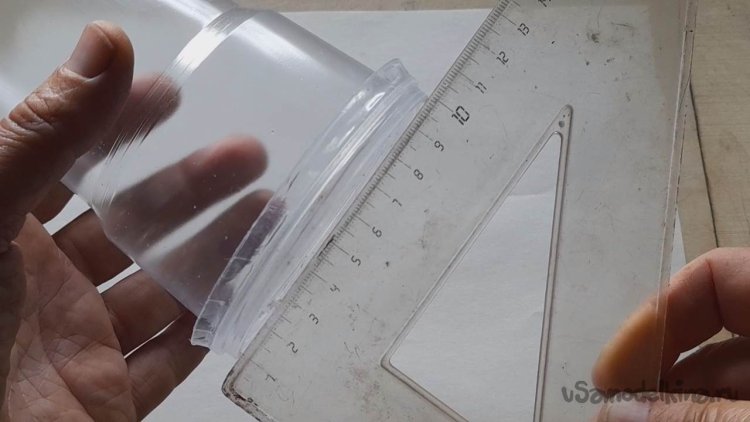

Отправной точкой будет диаметр горловины стакана для рассады, который у меня будет дном, так как стакан будет ставиться вверх тормашками.
Замеряем линейкой и получаем 10 см.

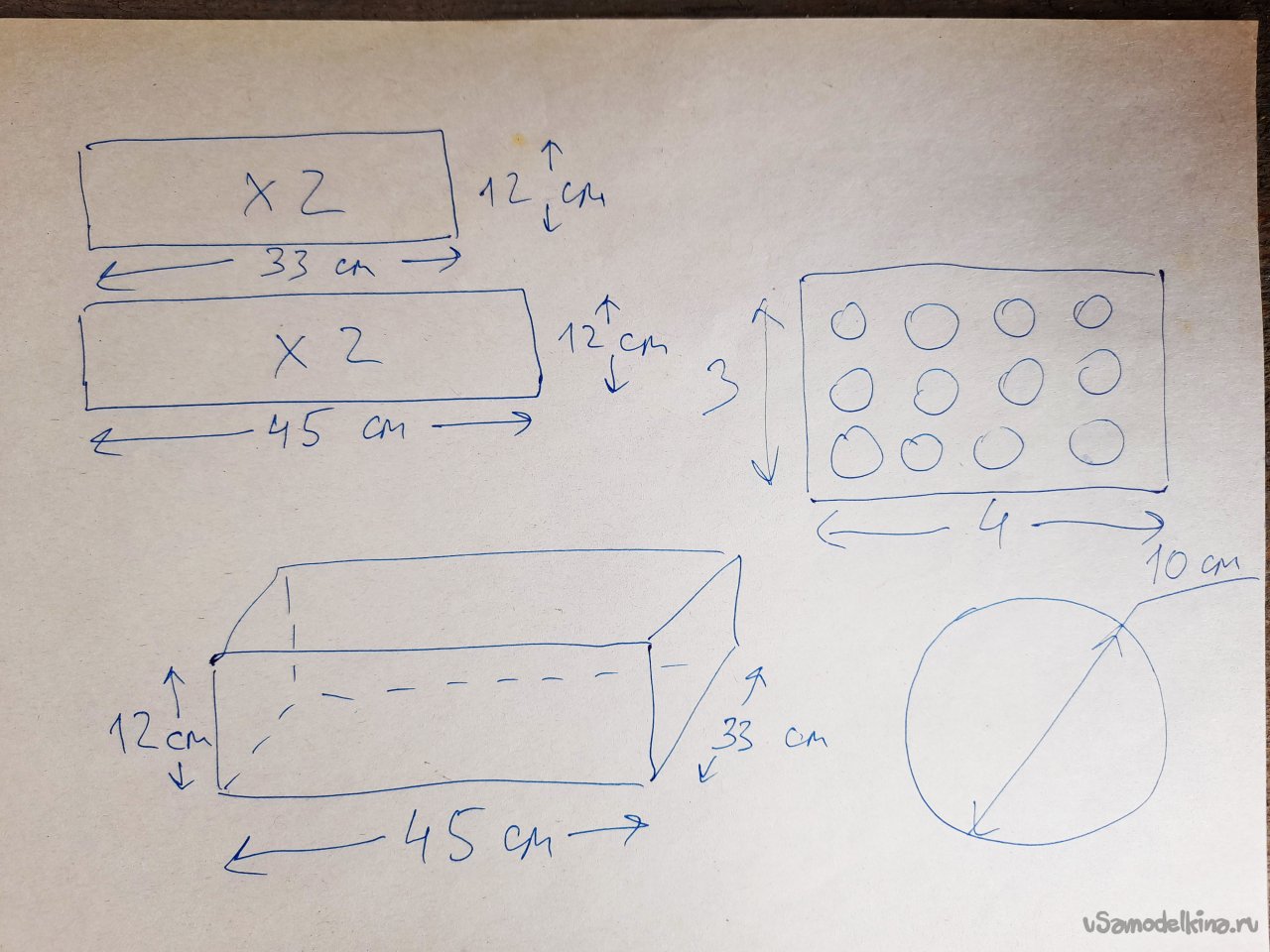

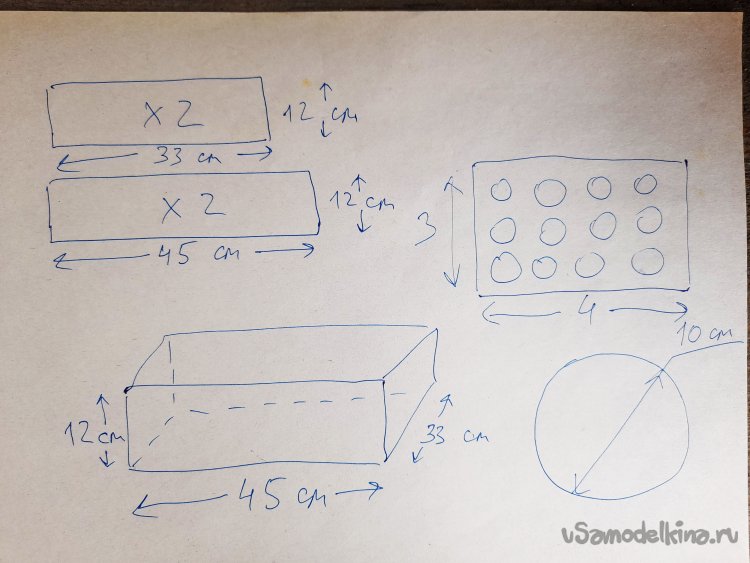

Делаю чертеж деталей ящика от руки по быстрому.
Решаю что в ящике будут располагаться 3 стакана по шире и 4 стакана по длине.
Ящик будет состоять из прямоугольного каркаса и дна.
Каркас в свою очередь будет состоять из двух длинных и двух коротких планок.
Учитывая диаметр стакана в 10 см, умножаю на количество и получаю длину длинной планки 40 см.
Накидываю 5 см с запасом получается длина 45 см.
Короткая планка выходит 30 см, а с запасом буду делать длинной 33 см.
Высоту планок решаю делать в 12 см.
Итак размеры вычислены. Планок надо сделать по 2 длинных и 2 коротких.
Выпиливать все детали ящика буду из 6 мм фанеры, обрезки которой нашел как всегда на помойке.

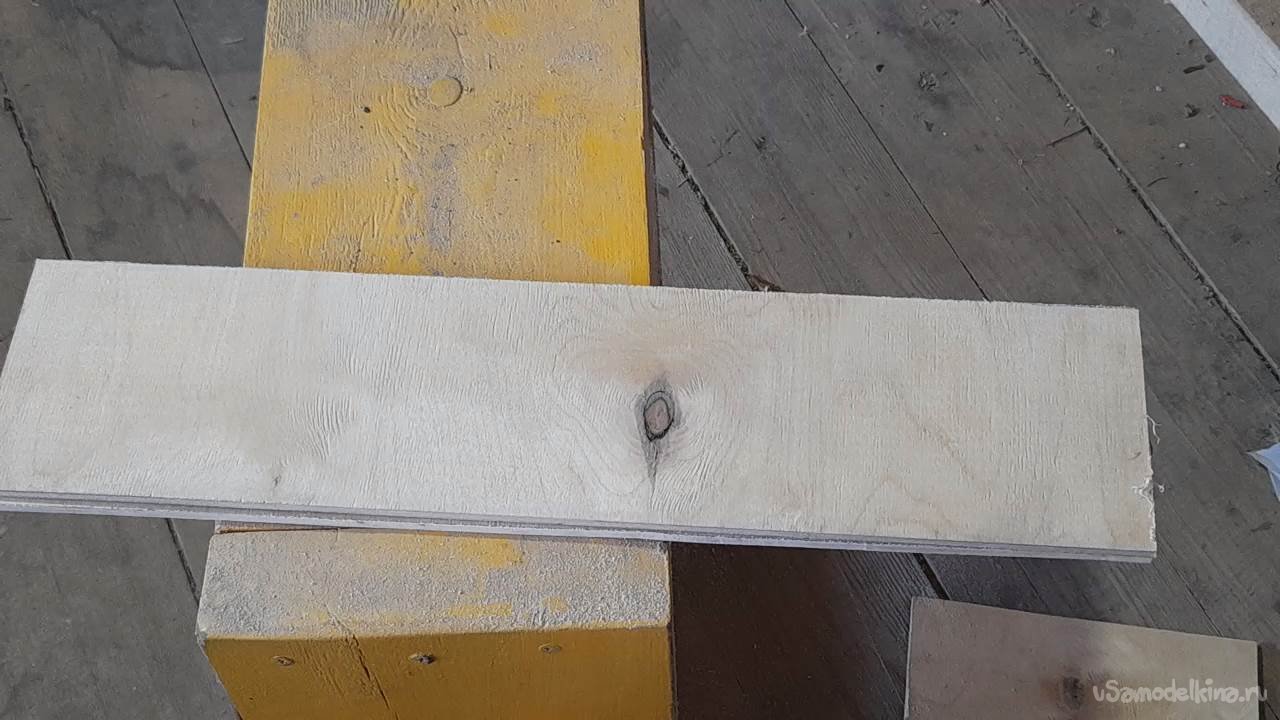

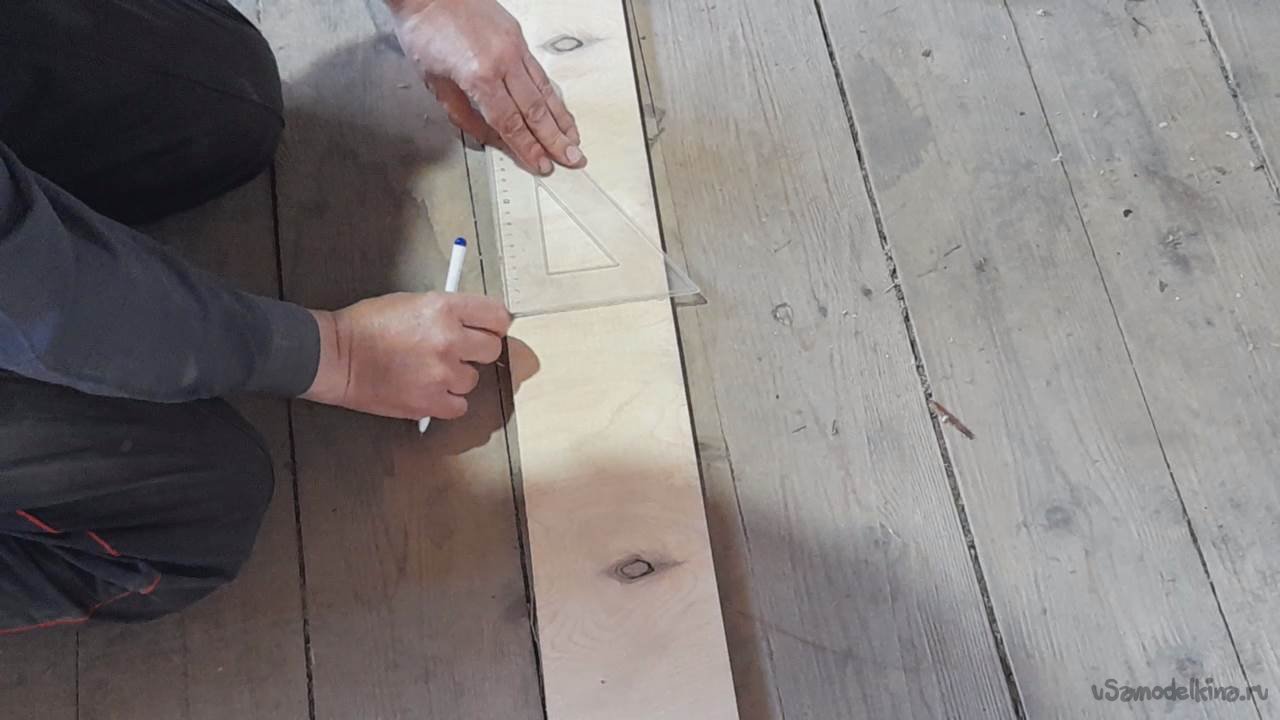

Беру подходящий отрезок 6 мм фанеры и при помощи угольника отмечаю прямой угол.
При помощи длинной линейки прочерчиваю контур длинной планки.

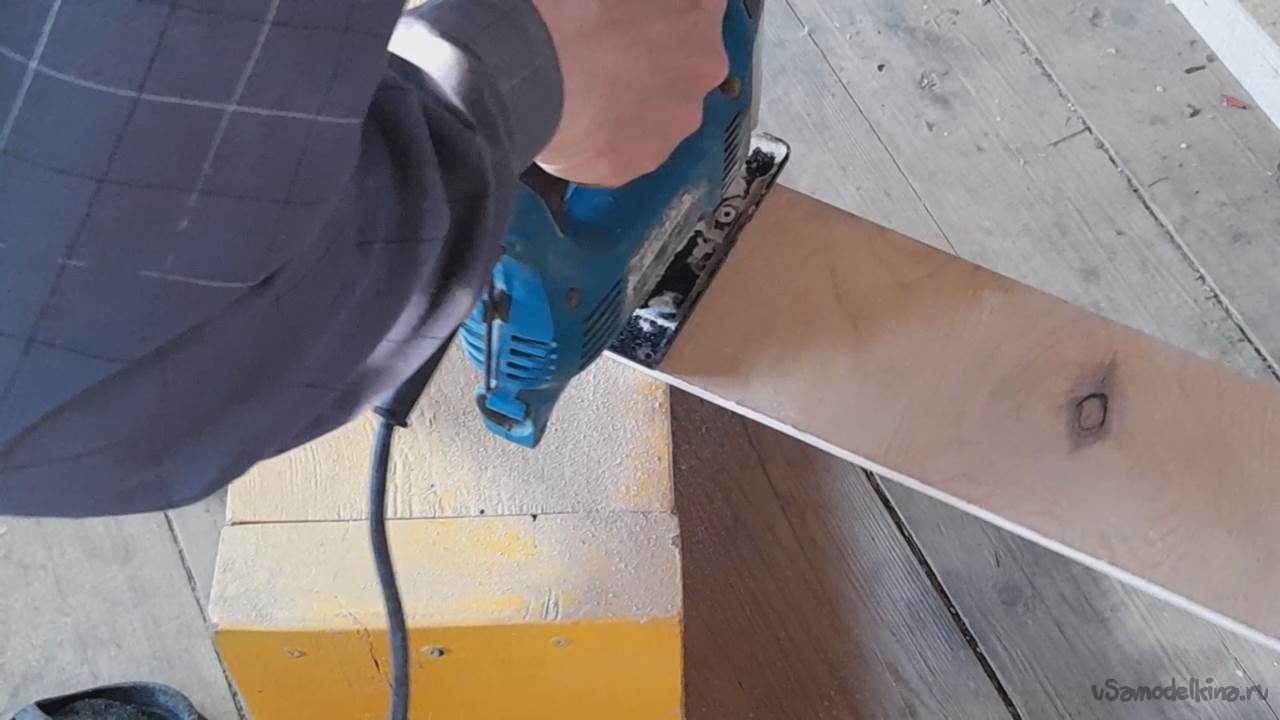

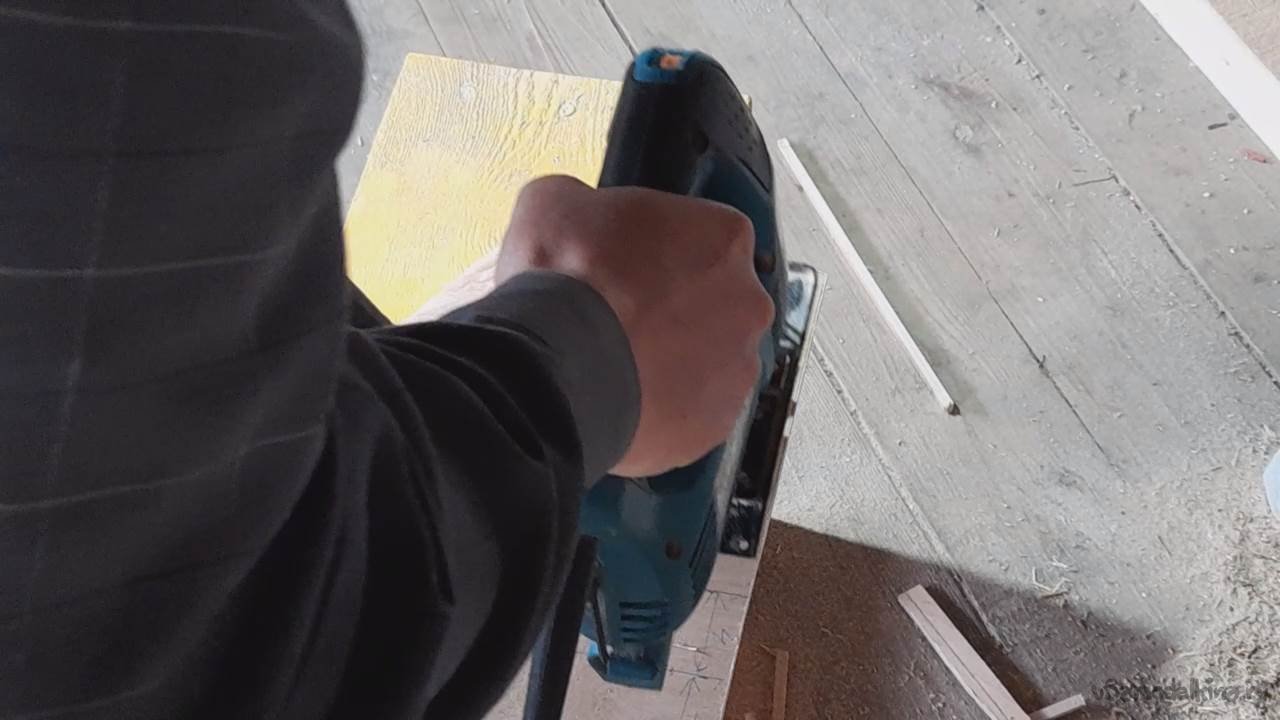

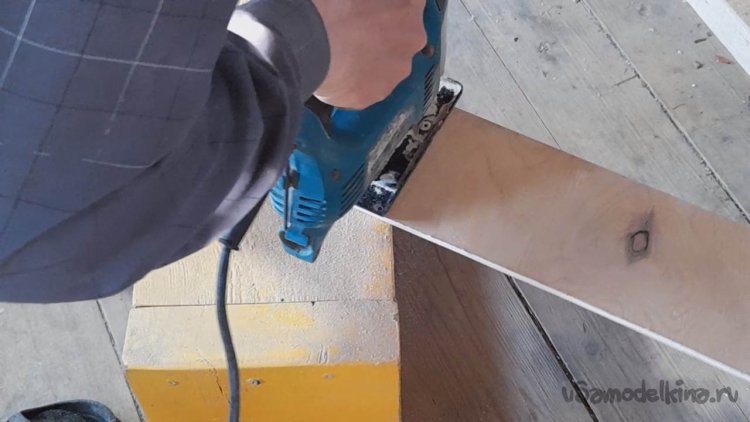

Выпиливать её как и другие детали я буду при помощи электролобзика.

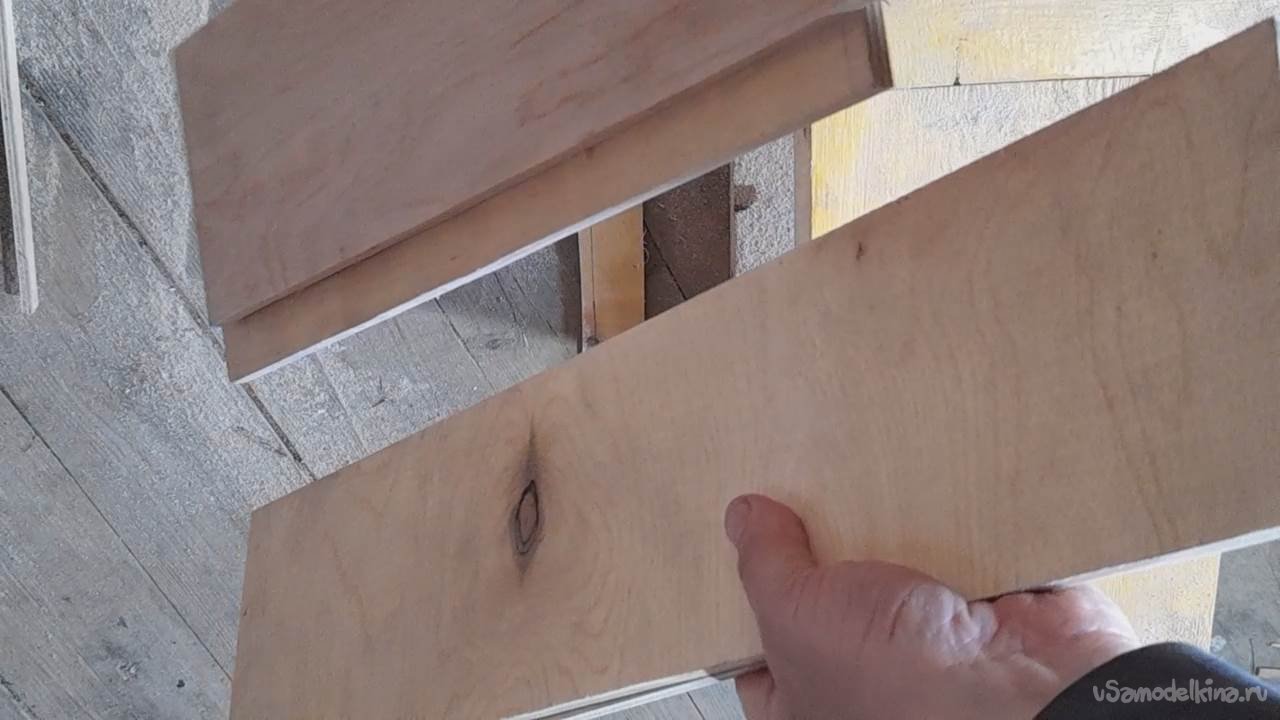

Вот такие получились 2 длинные планки.
Изготовление 2-х коротких планок будет производиться аналогично.

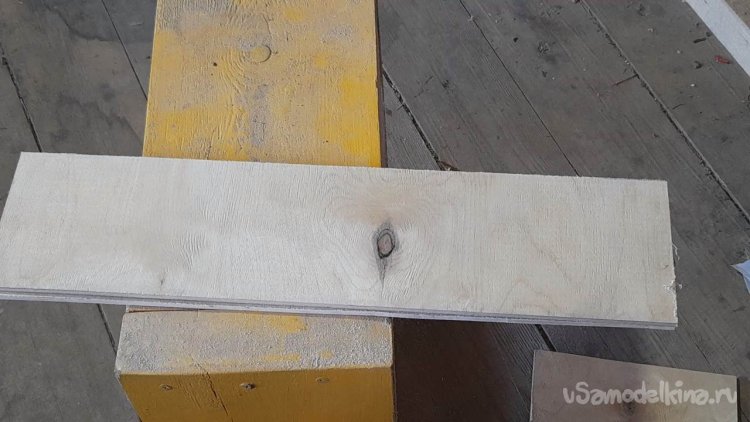

Тут надо добавить что при разметке для выпиливания деталей нужно стараться чтобы сучки оставались как можно дальше от края будущей детали, а оставшиеся обрезки не нужно выбрасывать, они нам пригодятся для изготовления ручек далее.
Выпиливаю 2 короткие планки, и вот у меня уже есть все 4 планки каркаса будущего ящика.
Следующим шагом мне будет необходимо просверлить отверстия вдоль коротких краёв длинных и коротких планок.
Через эти отверстия будет проходить крепление планок в единую конструкцию.
Сначала я при помощи линейки помечу середину по ширине планок.

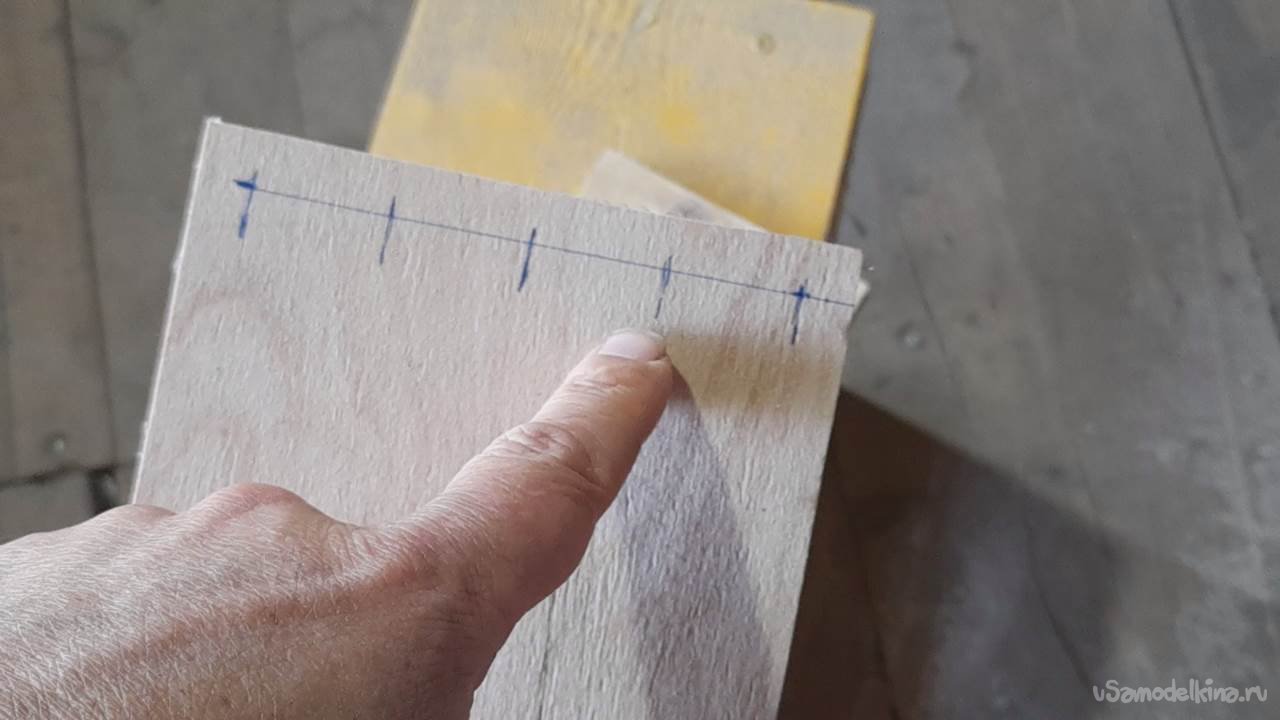

И потом при помощи той же линейки сделаю метки от середины в обе стороны с шагом 2,5 см.
Итого получается 5 меток.
От края я сделаю метки с отступом в 1 см. Это с учетом того что толщина фанеры 6 мм.
Если фанера будет иметь большую толщину, то отступ от края надо делать больше 1 см.
Причиной этому служит то что планки будут крепиться в стык а значит надо прибавить толщину фанеры, плюс
еще через отверстия будет протаскиваться бечевка или другой аналогичный материал который также имеет свою толщину.

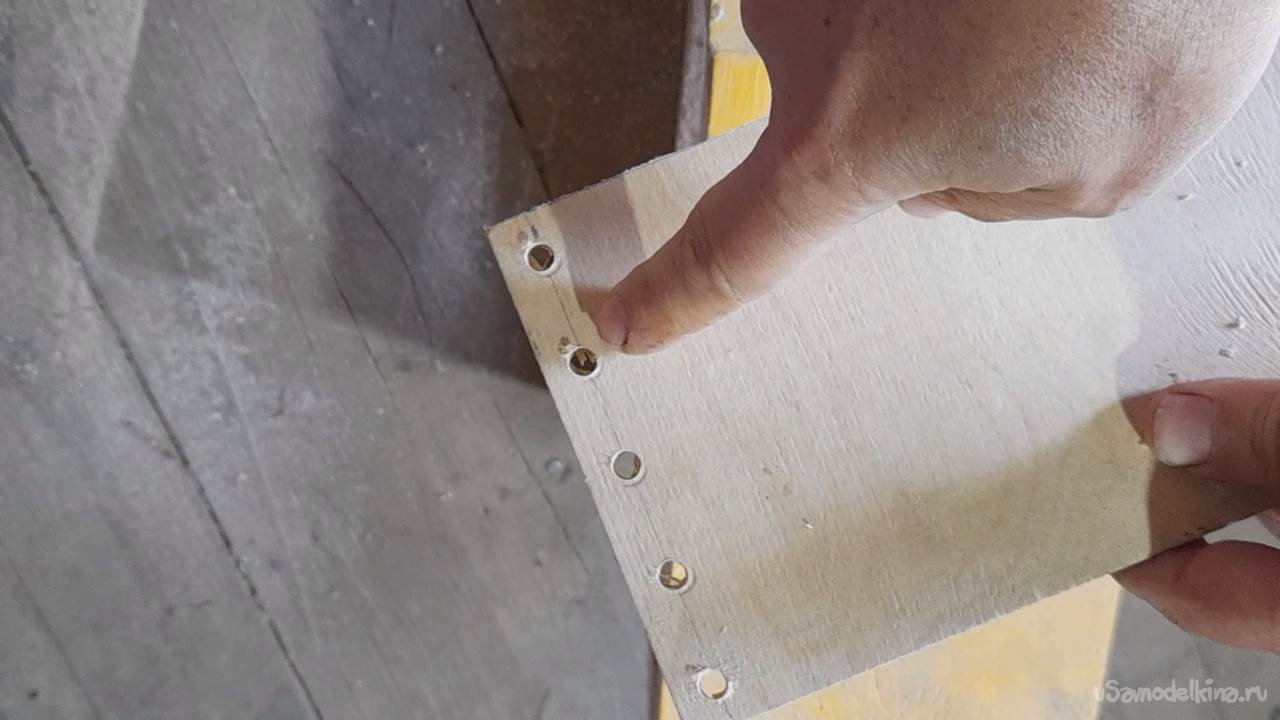

Высверливаю отверстия по меткам обоих краев всех 4 планок при помощи дрели и сверла по дереву диаметром 6 - 8 мм.

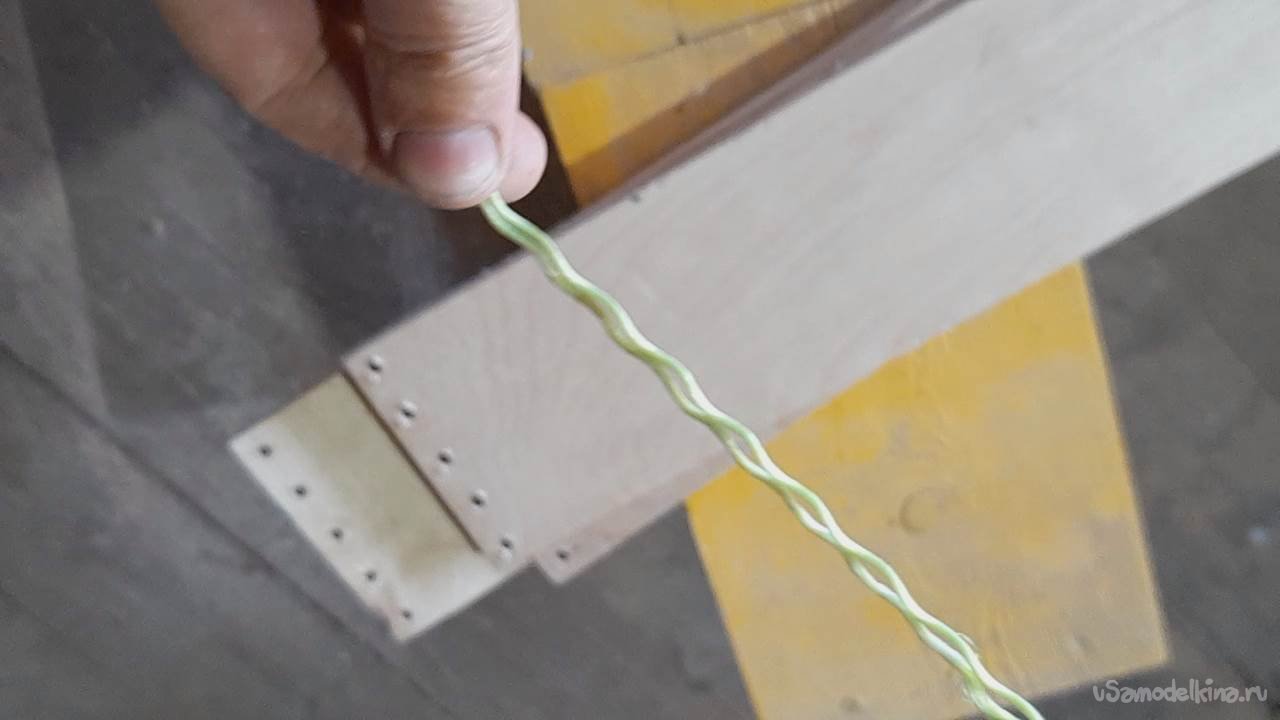

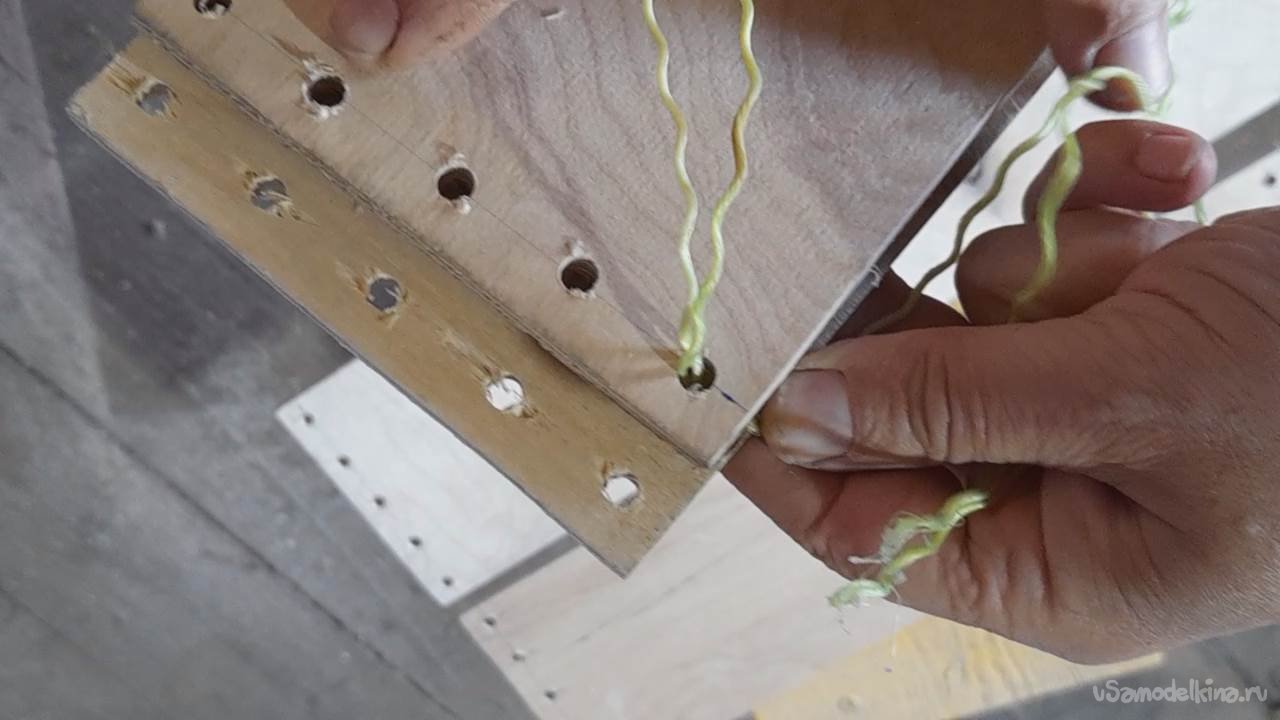

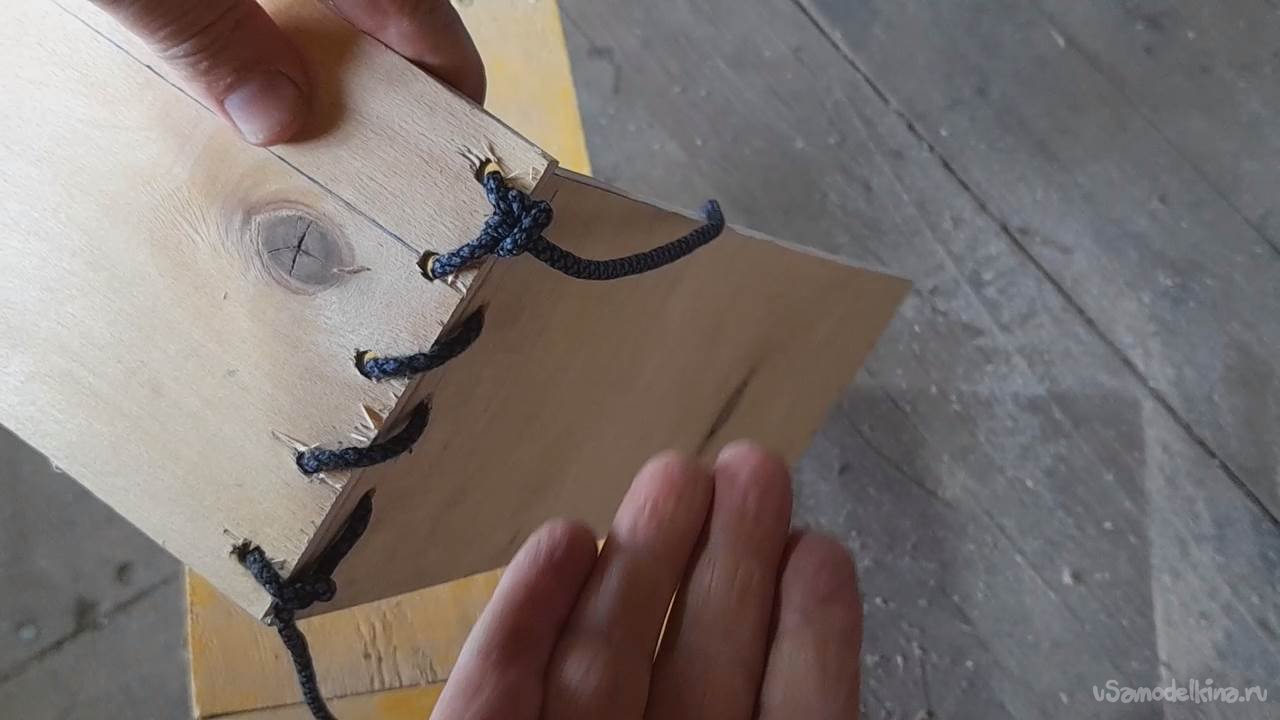

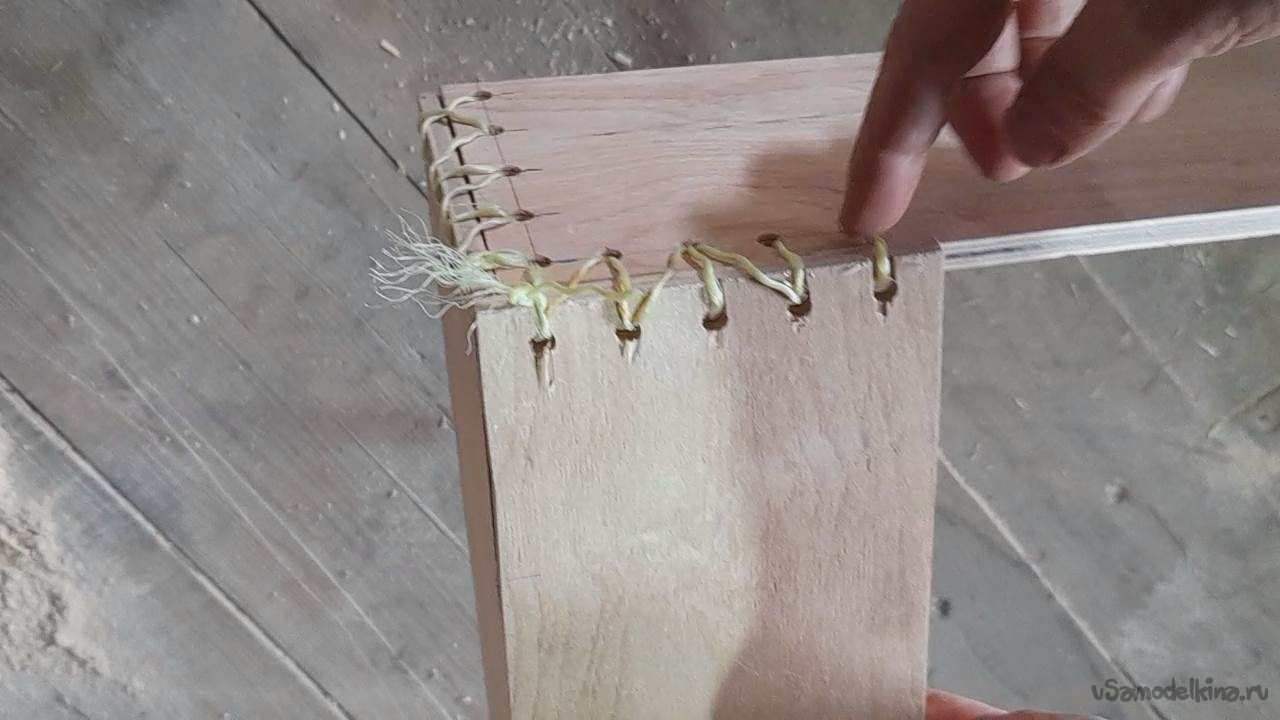

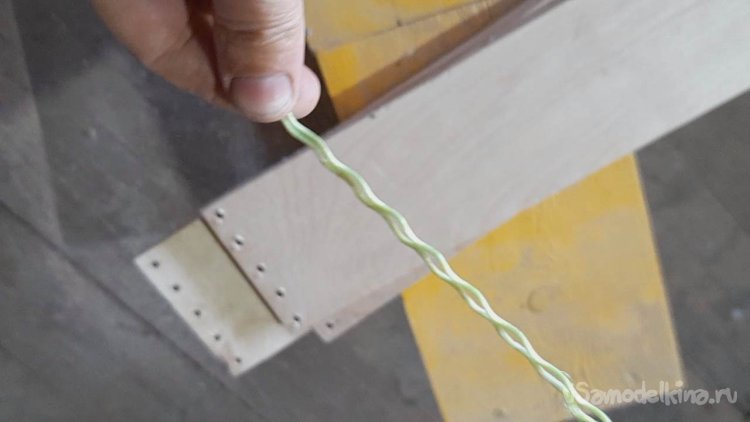

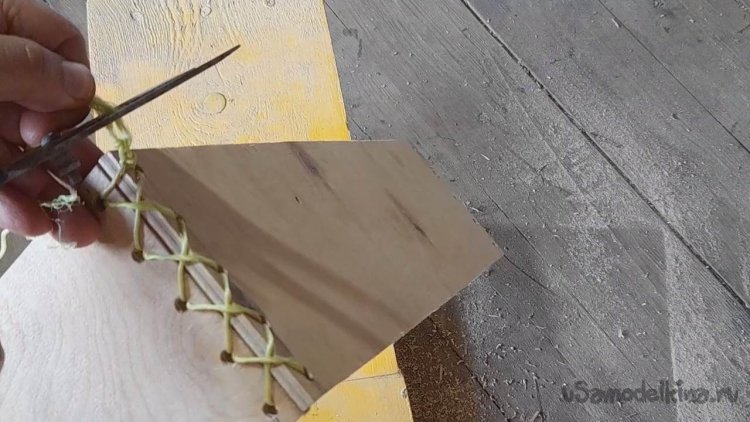

Скреплять 4 планки в каркас ящика я буду при помощи нейлоновой бечевки, продевая её через отверстия зигзагом в одну и потом в другую сторону.
Лишнее отрезаю ножницами.

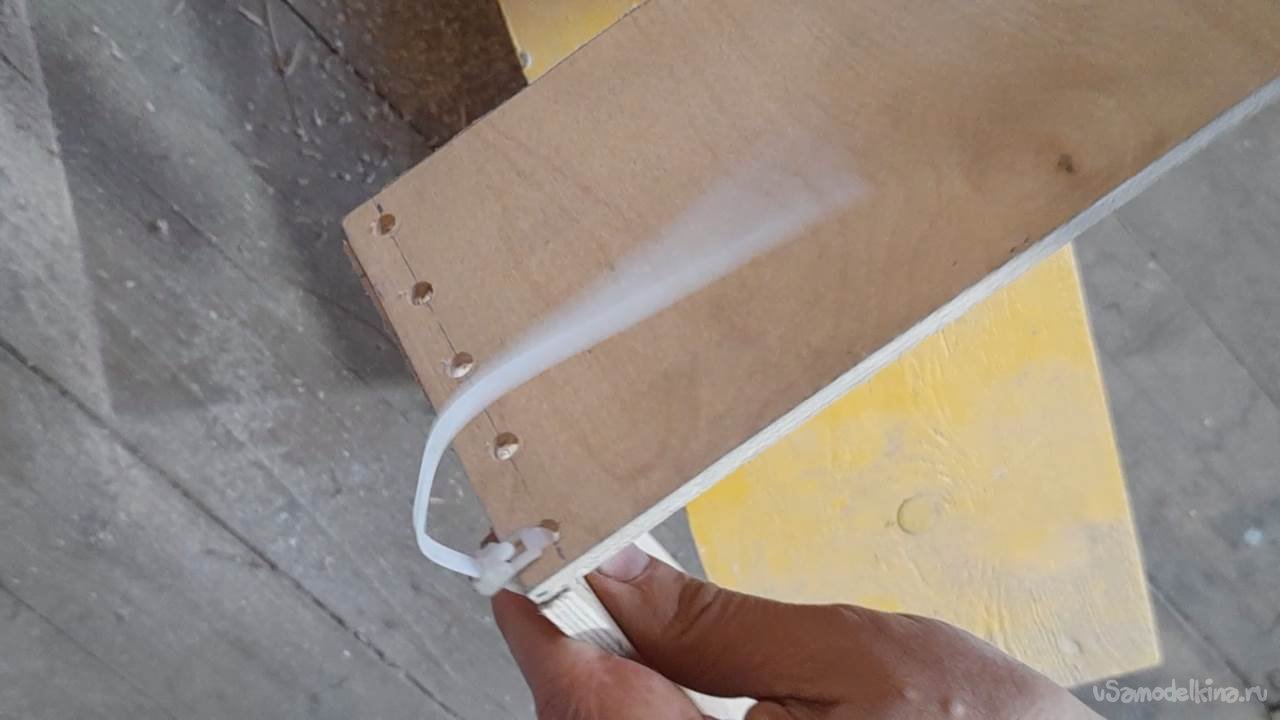

Вместо бечевки можно использовать стяжки:
Шнурки от ботинок:

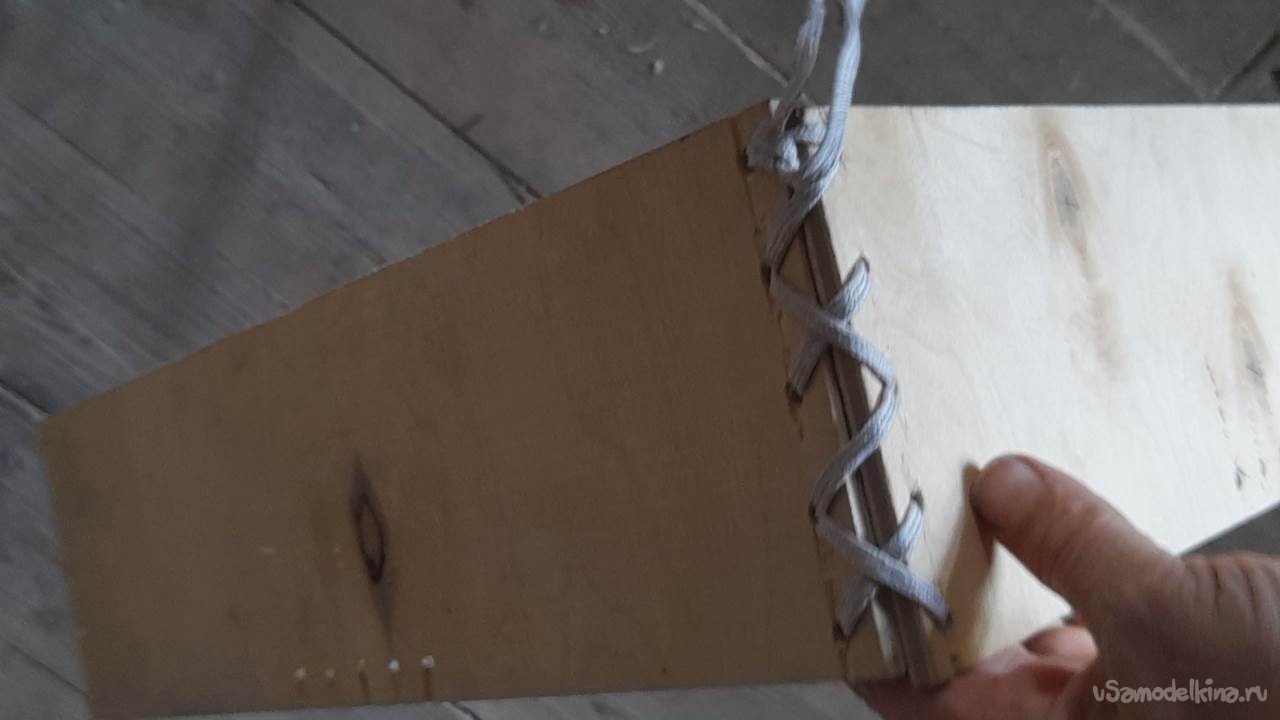

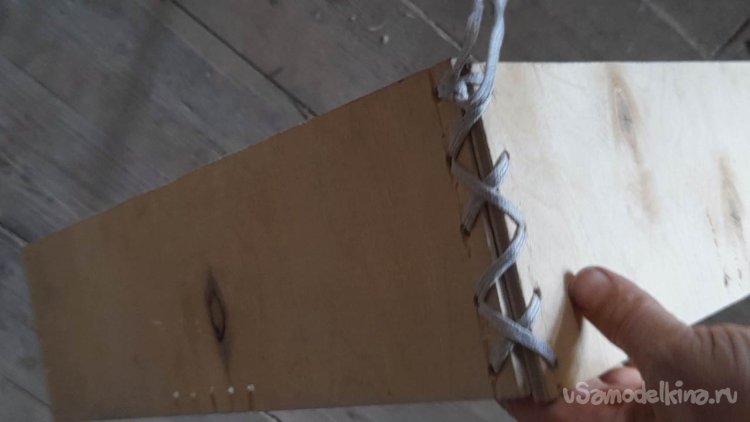

И даже растянувшиеся резинки от трусов, короче всё что под руку попадется.
В случае если стягивающий материал будет сопротивляться и плохо проходить в отверстия, то можно прибегнуть к помощи простого толкателя коим у меня являлся обычный гвоздь.

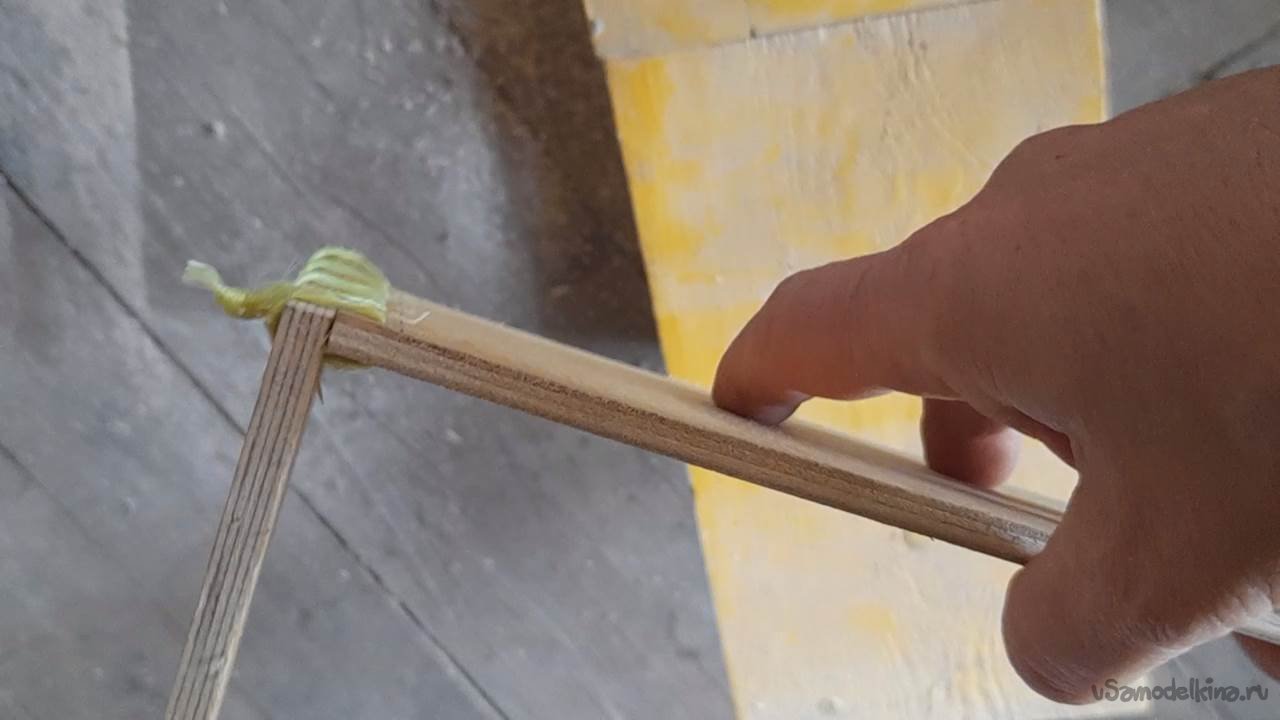

При стягивании 4 планок в каркас нужно соблюсти правило чередования соединения в стык, для того чтобы слегка повысить прочность конструкции.

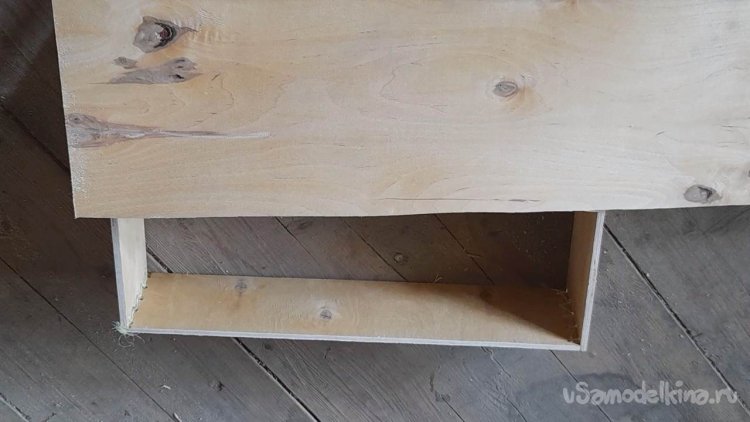

После изготовления каркаса из планок, пора приступить к изготовлению днища будущего ящика.

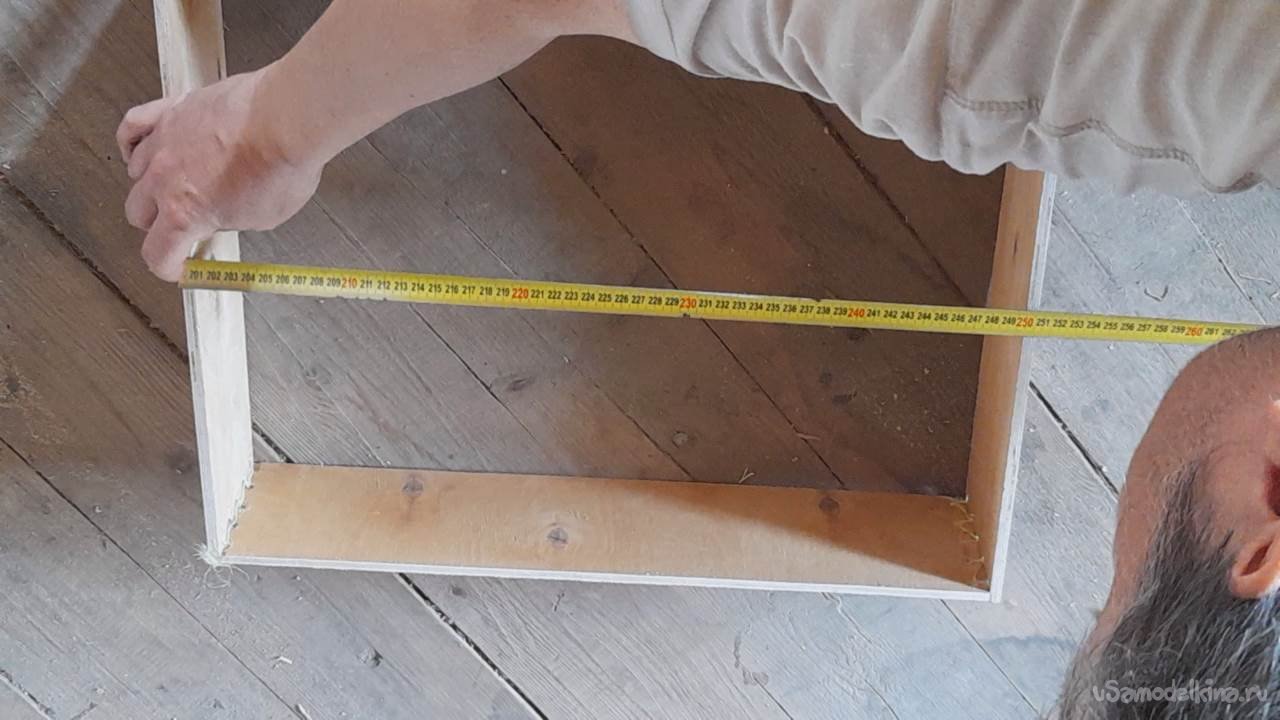

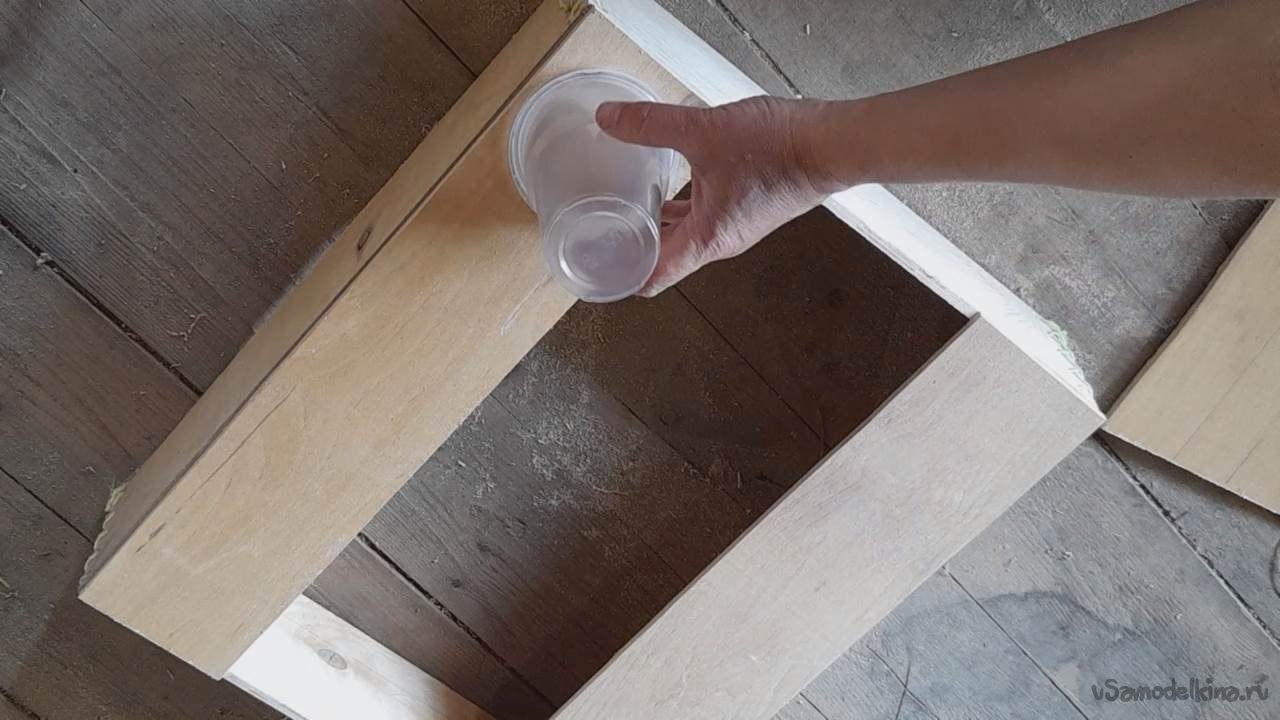

Укладываю каркас на ровную поверхность, корректирую его конструкцию чтобы было без перекосов и замеряю длину каркаса от края до края при помощи рулетки.
Нахожу подходящие по длине отрезки фанеры.
Из них я буду делать планки днища.

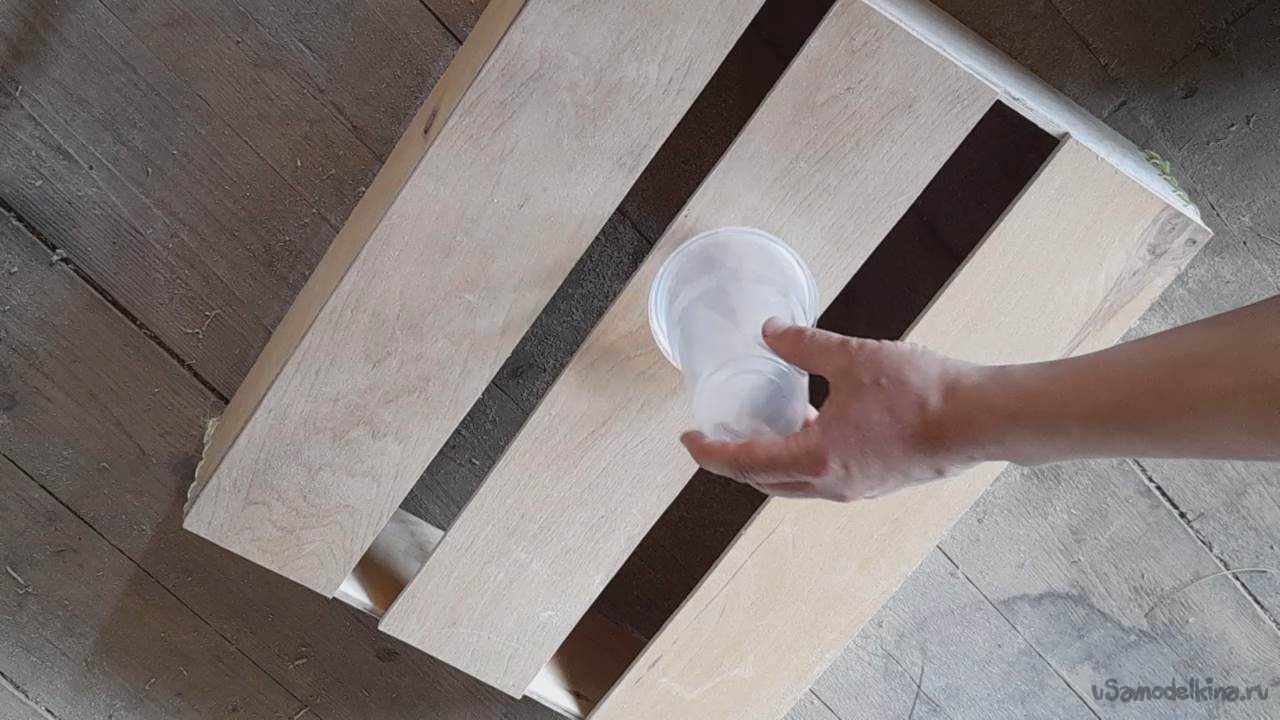

Ширина и количество планок не играет никакой роли, главное чтобы стаканы с рассадой не проваливались в щели дна ящика если такие щели будут.
Желательно, но не обязательно, ширина планок дна ящика была бы больше дна стакана.
Независимо от количества планок дна ящика, две из них будут обязательно крепиться вплотную к планкам каркаса ящика.
У меня по количеству и площади обрезков фанеры получились 3 планки.
По краям планок дна ящика я помечаю и высверливаю отверстия аналогично тому как я делал у планок каркаса.
Прикладываю планки дна ящика по месту к каркасу ящика.

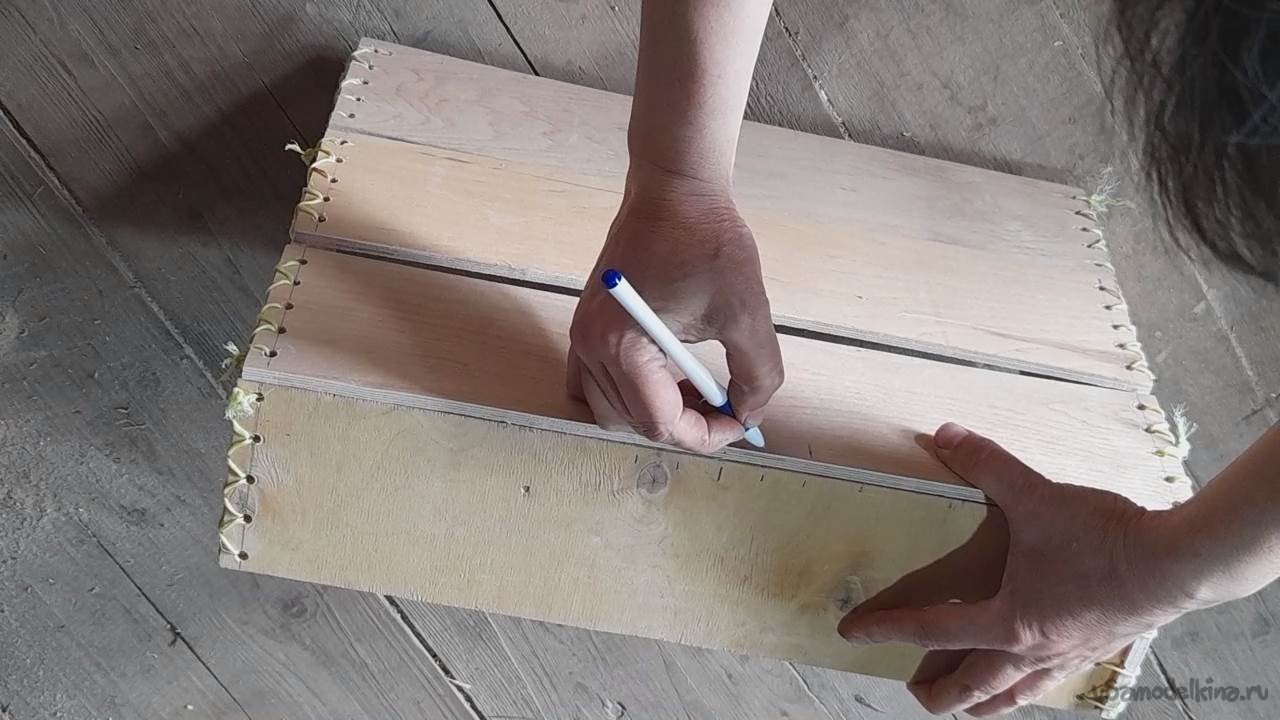

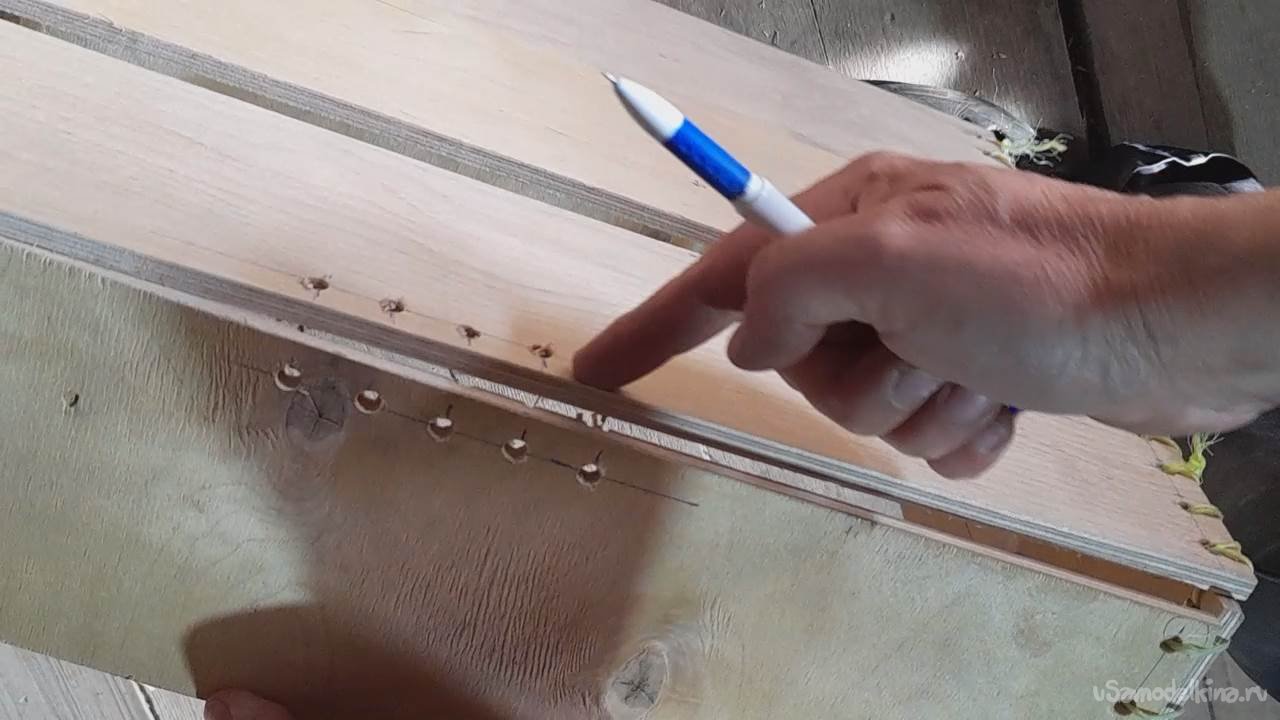

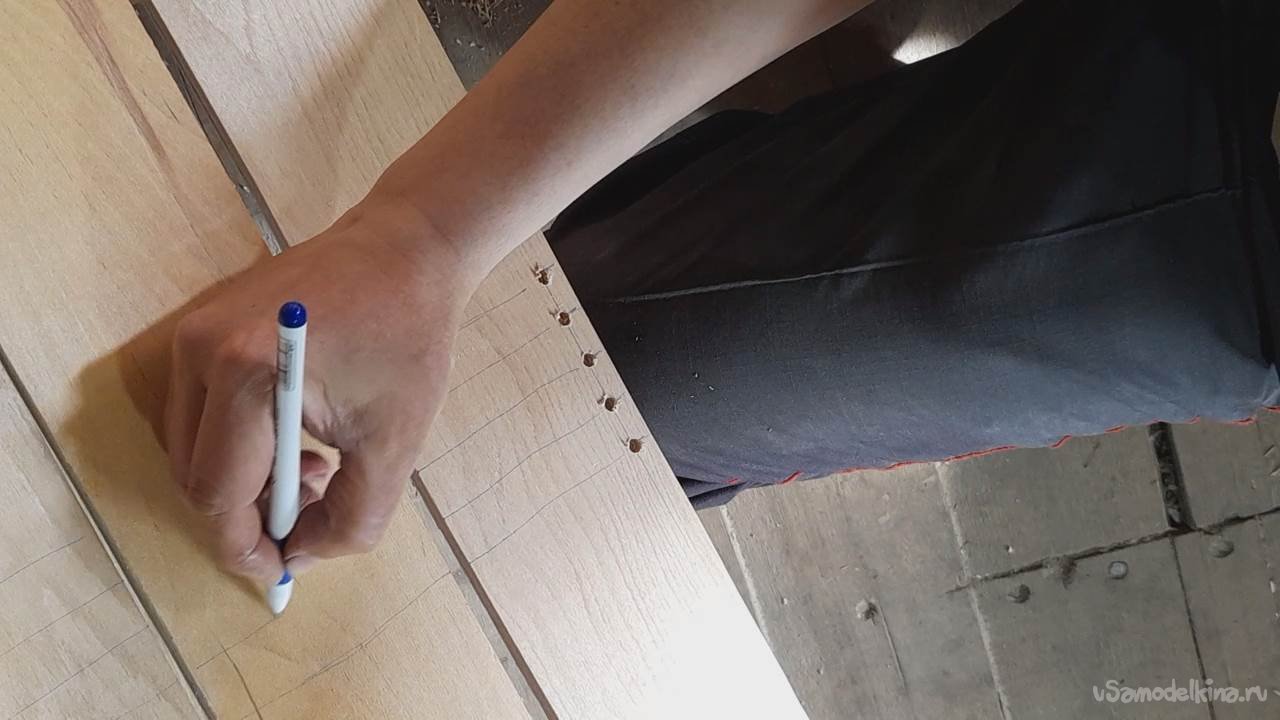

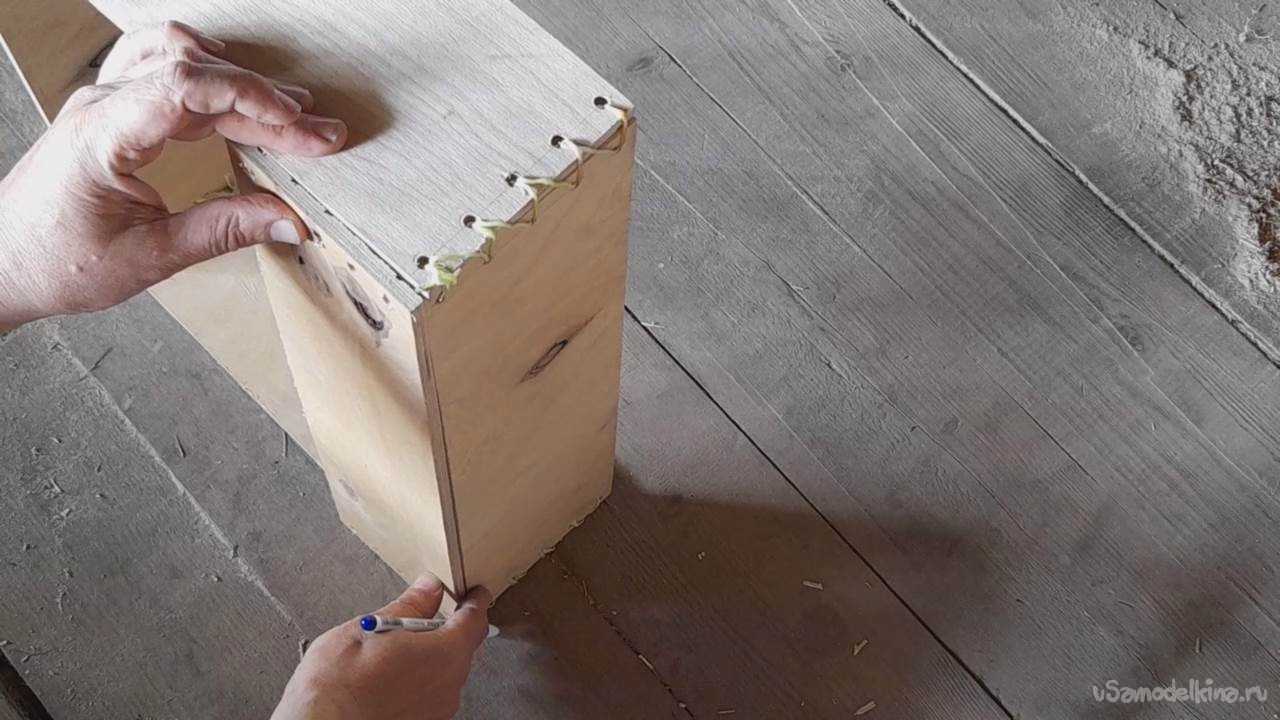

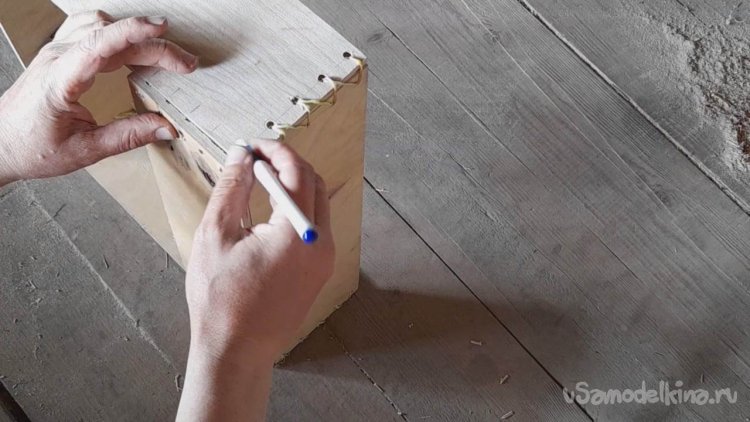

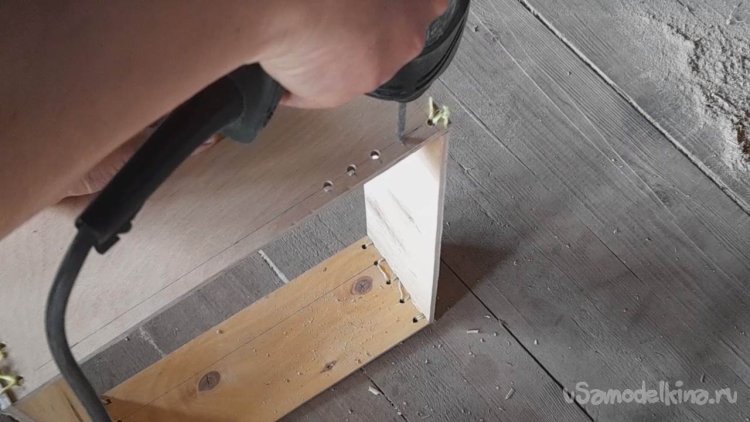

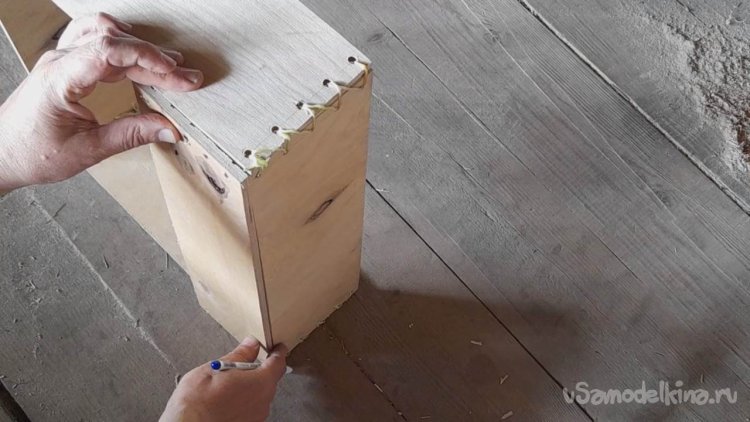

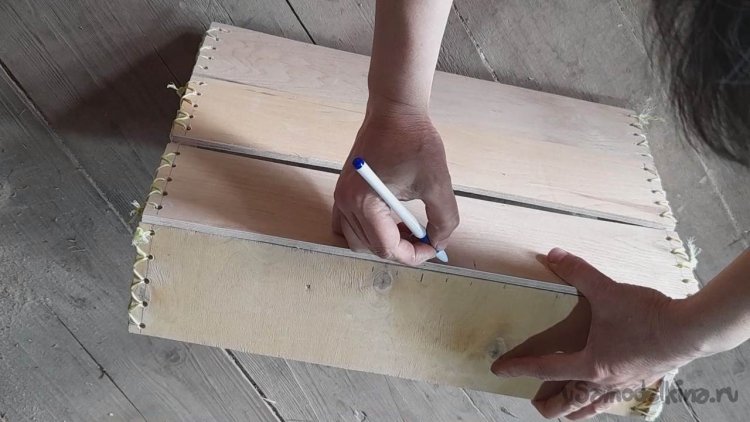

Ручкой делаю пометки для высверливания отверстий в планках каркаса через которые будет проходить крепление планок каркаса и планок дна ящика.

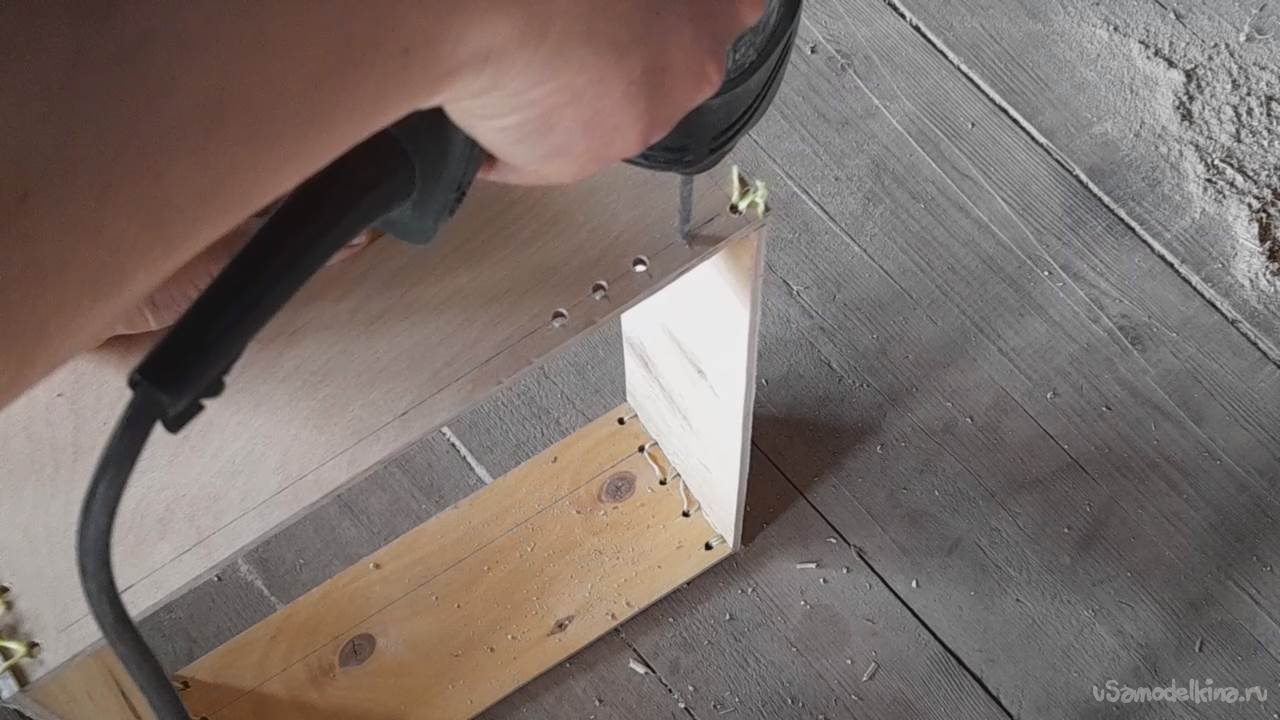

Естественно высверливаю эти отверстия тем же инструментом и тем же сверлом.
Скрепляю планки дна ящика с планками каркаса при помощи бечевки.
Вроде бы ящик готов, осталось приделать ручки для переноски, но это не так.
Стаканы с рассадой набитые доверху землей дают в сумме приличный вес, и дно ящика будет сильно прогибаться.

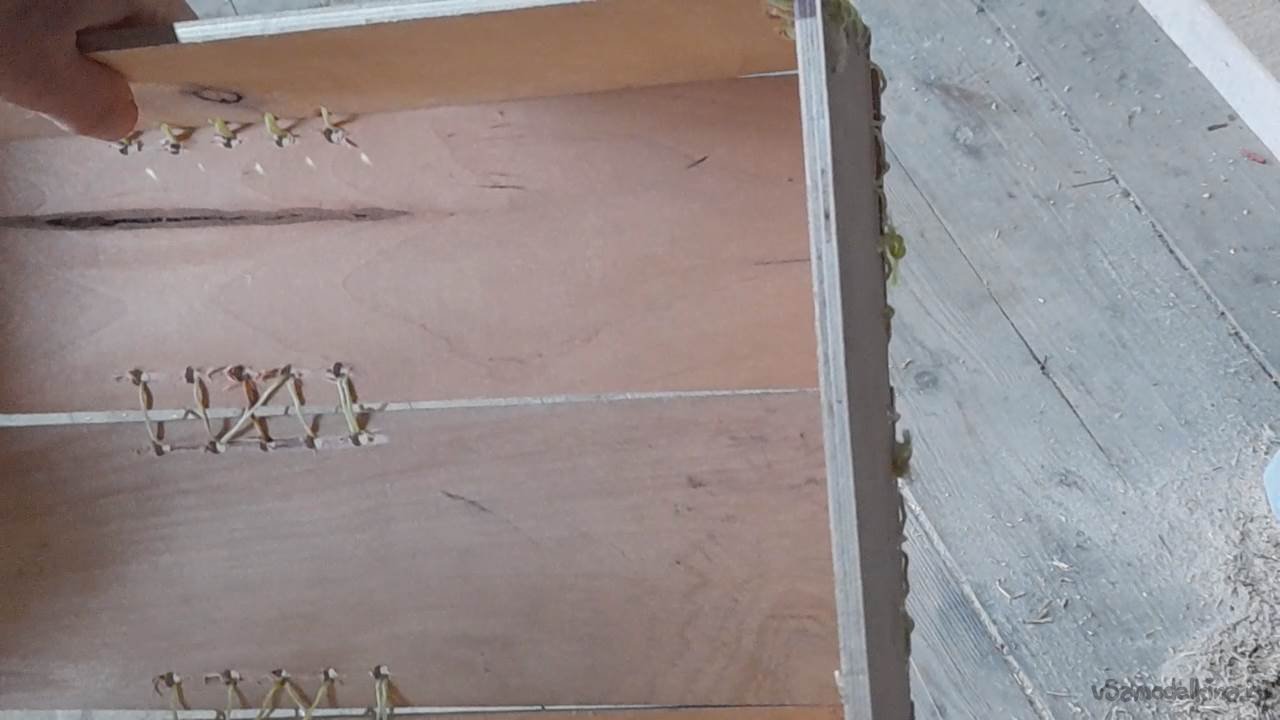

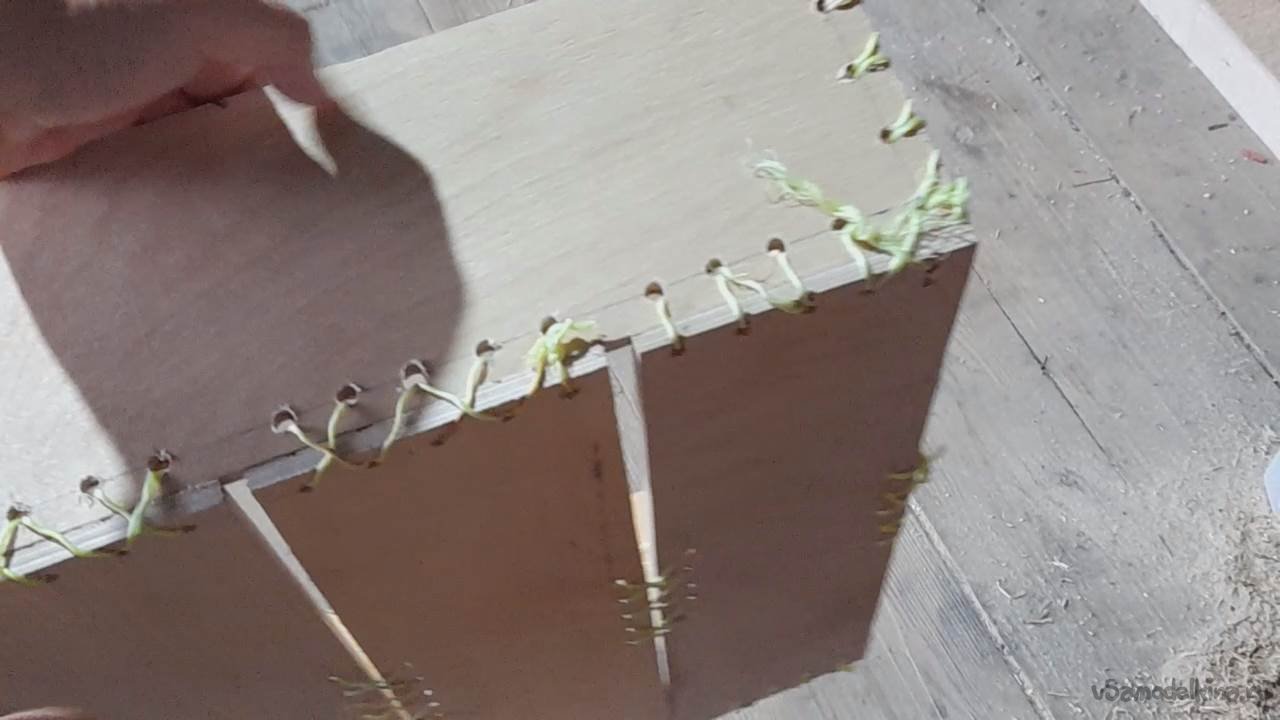

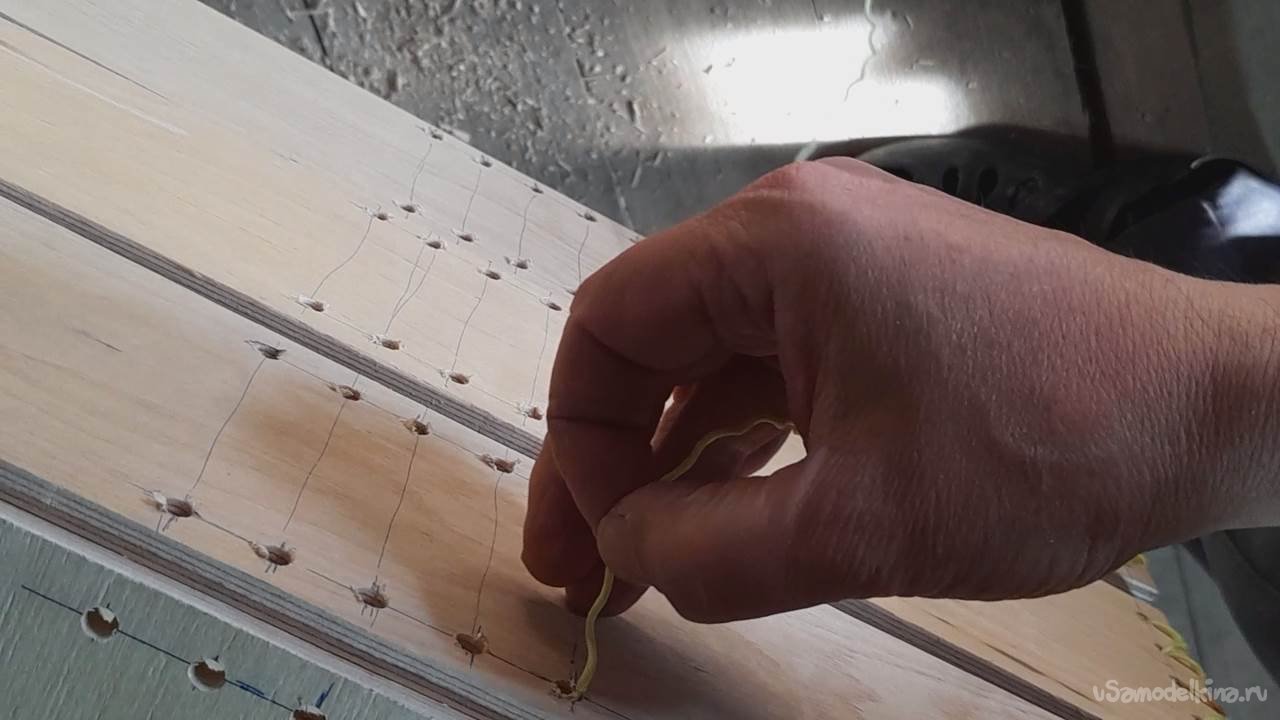

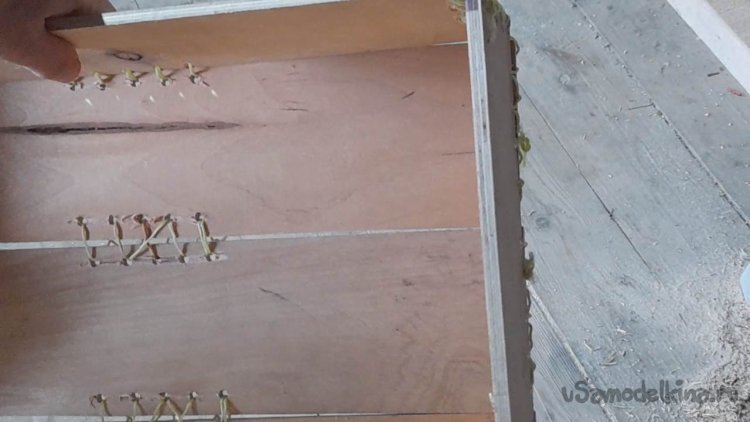

Поэтому необходимо закрепить планки дна ящика к каркасу при помощи отверстий и бечевки и по бокам ящика по середине,
и по днищу ящика между планками дна также по середине.
Технология будет такая же, те же отступы и расстояния между отверстиями.

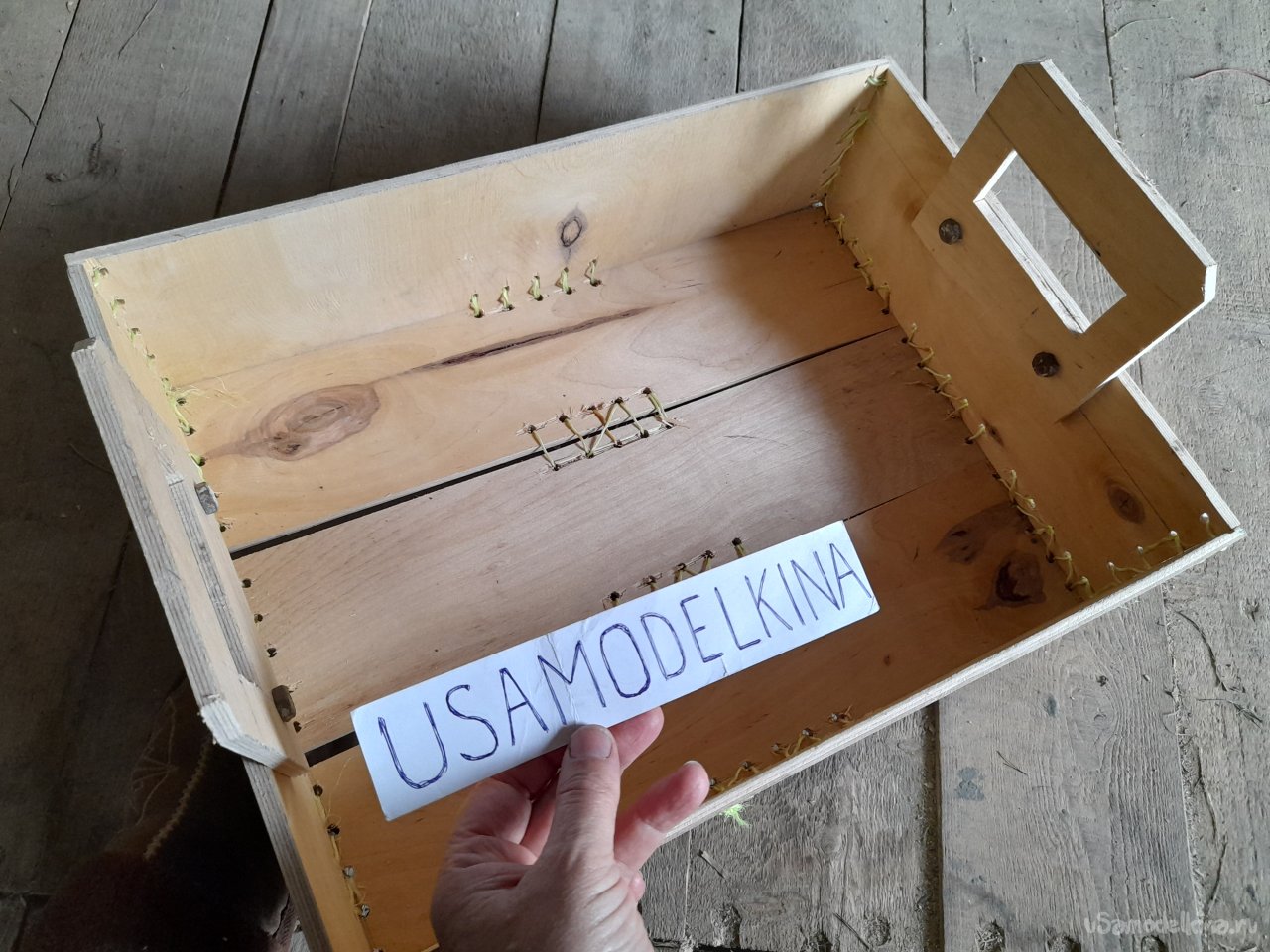

Каркас ящика готов.
Вот теперь осталось изготовить и приделать ручки для переноски ящика, и конечно они будут съемные, ведь ящик у нас разборный.
В качестве материала для ручек как раз пойдут отрезки фанеры которые остались.

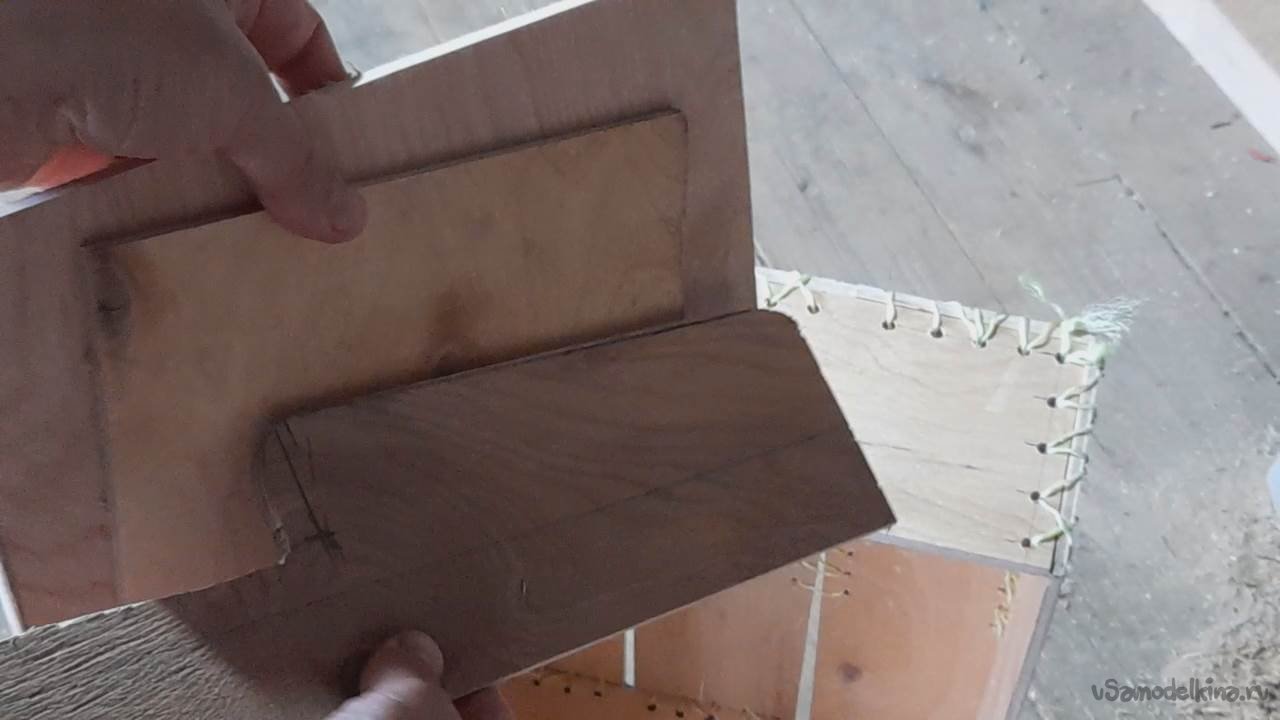

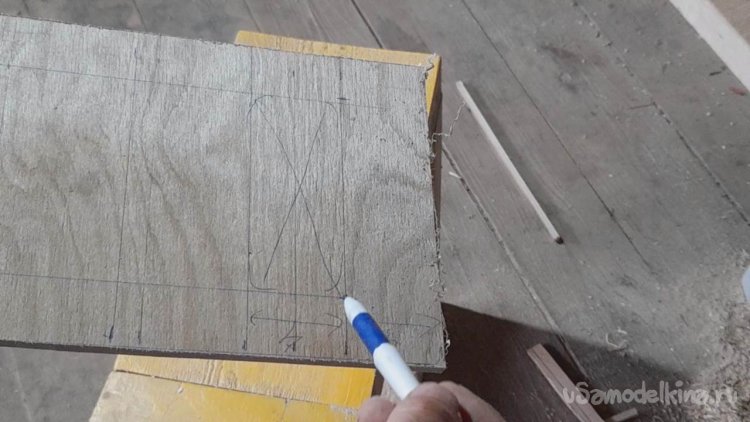

Прикладываю ладонь своей руки к отрезкам фанеры и визуально определяю какой отрезок подойдет по ширине.
Добавляю в уме необходимое расстояние по высоте.
Здесь как говориться полет фантазии, главное чтобы пролазила ладонь в ручку и было место под крепеж из двух болтов.

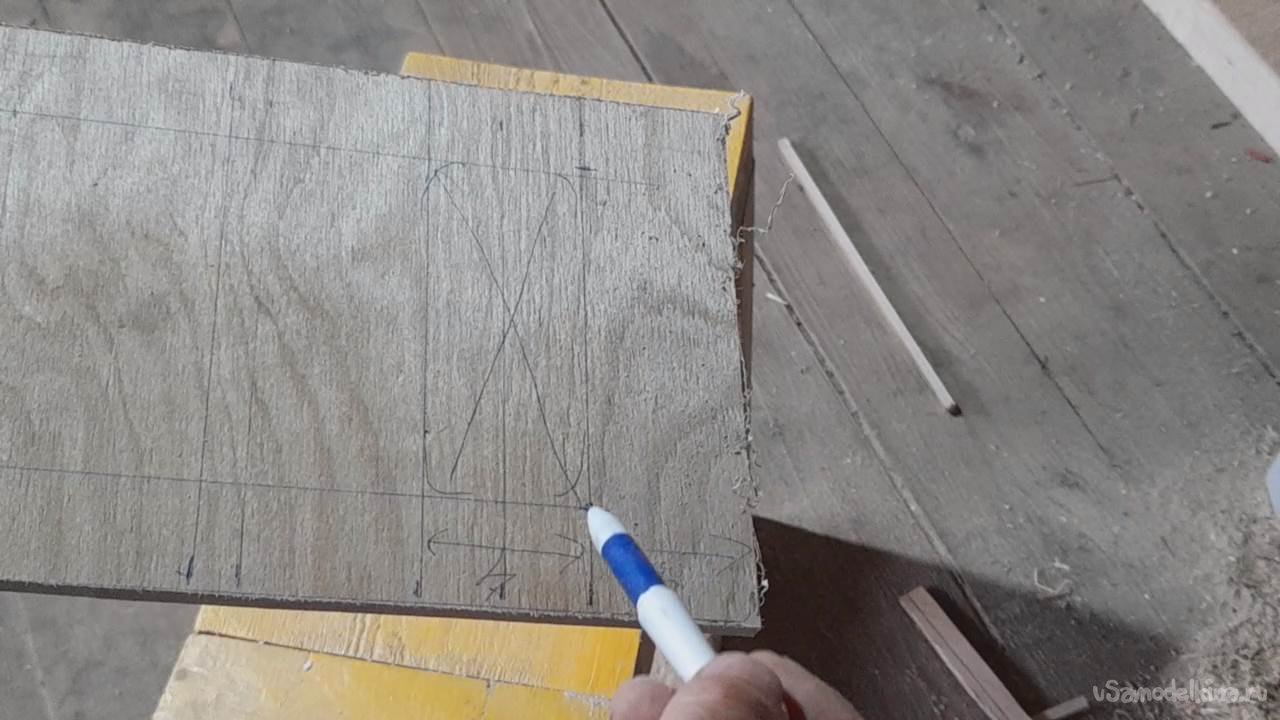

У меня получился вырез под ладонь в 4 см шириной, и по краям от выреза отступ 4 и 6 см под крепление для болтов.

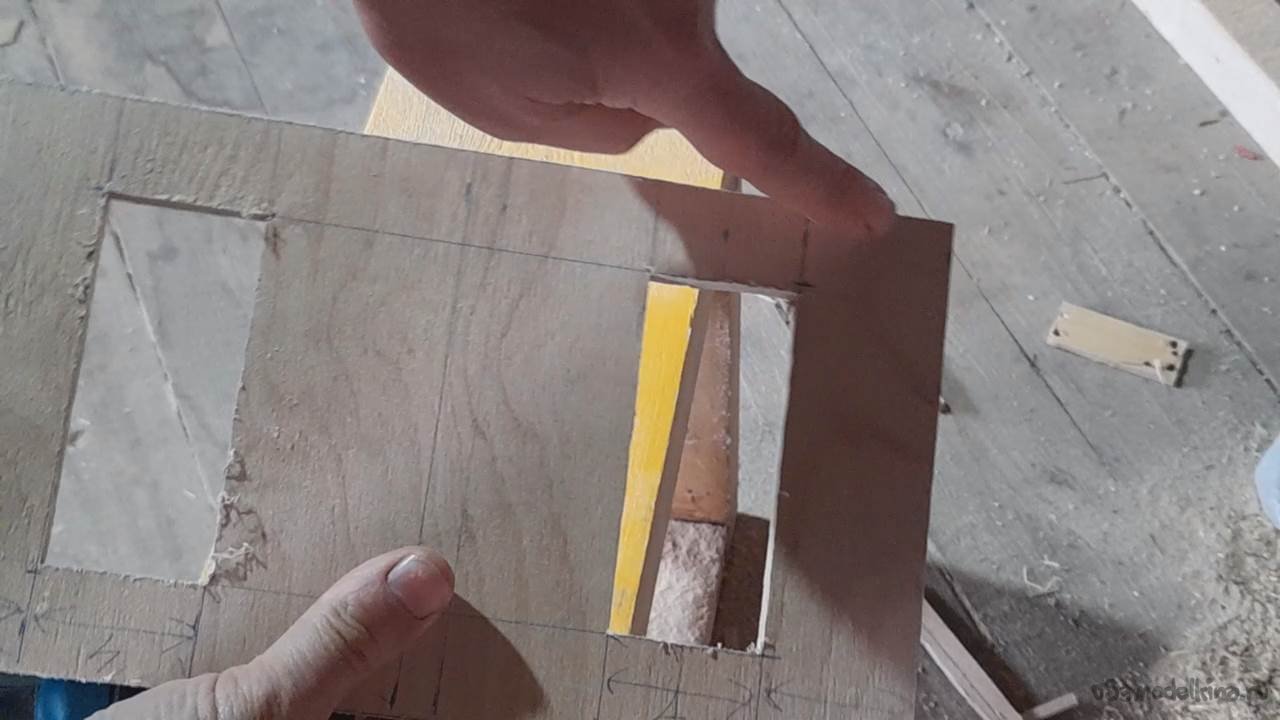

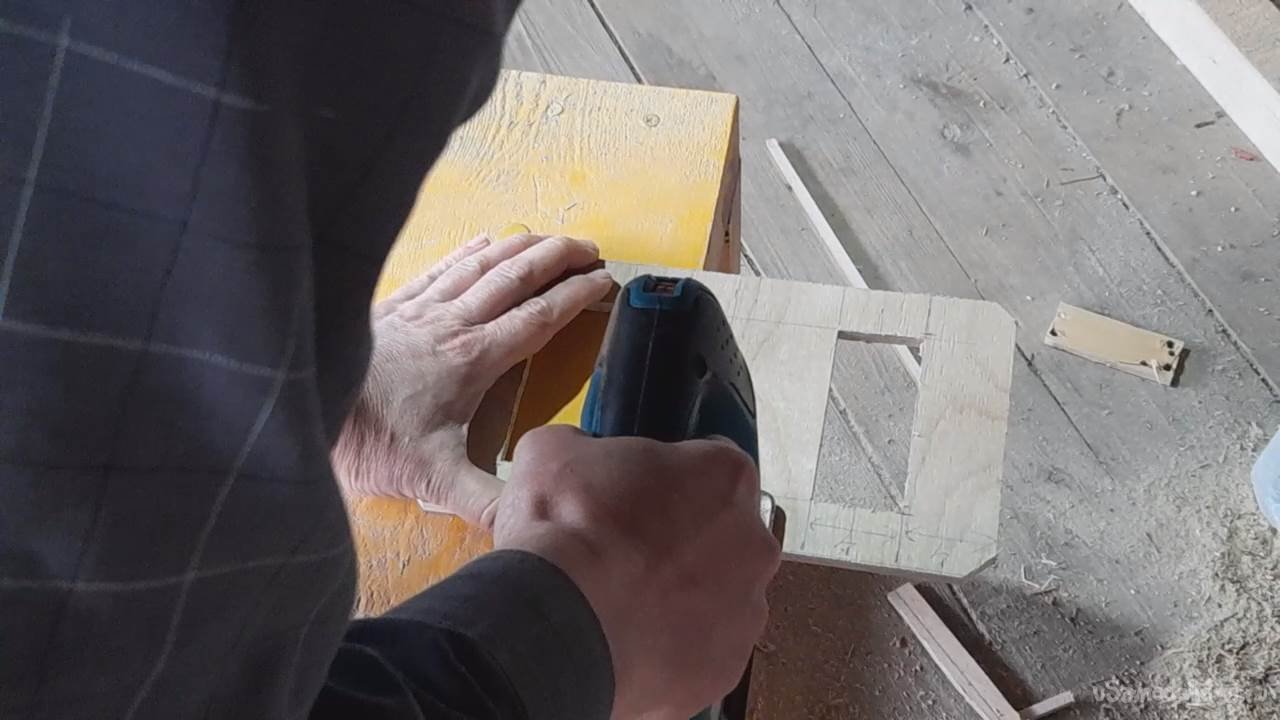

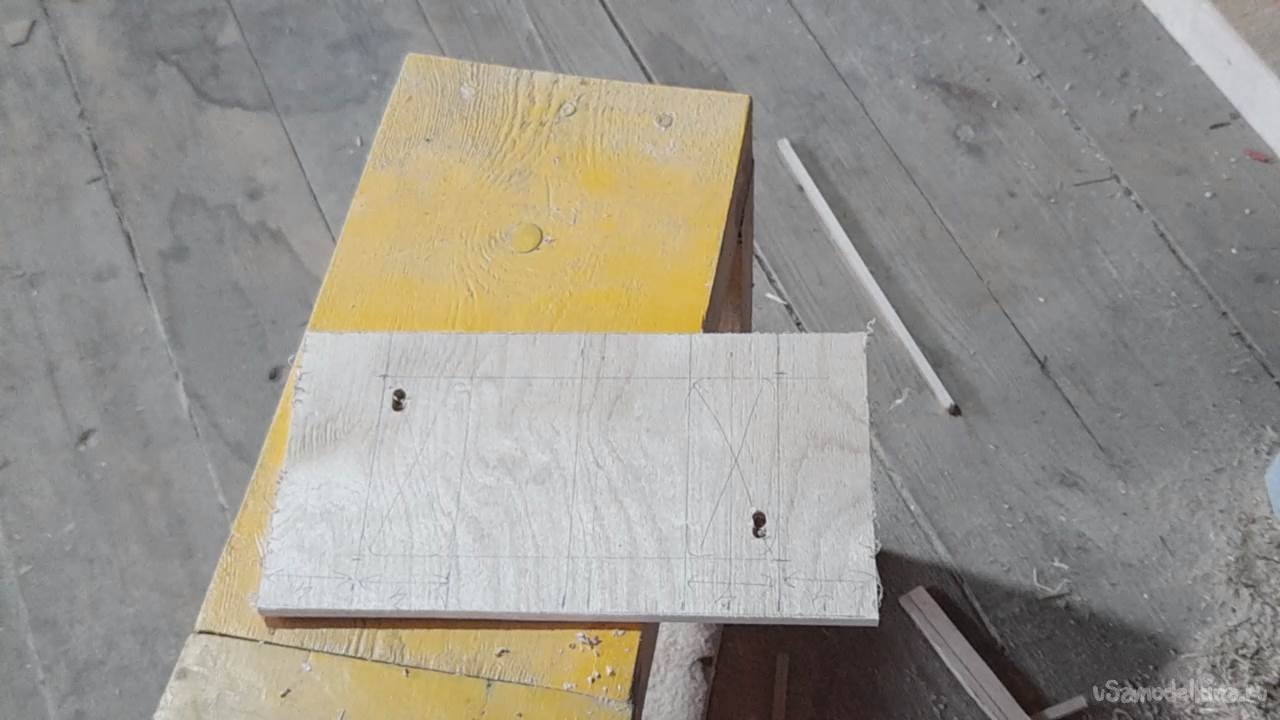

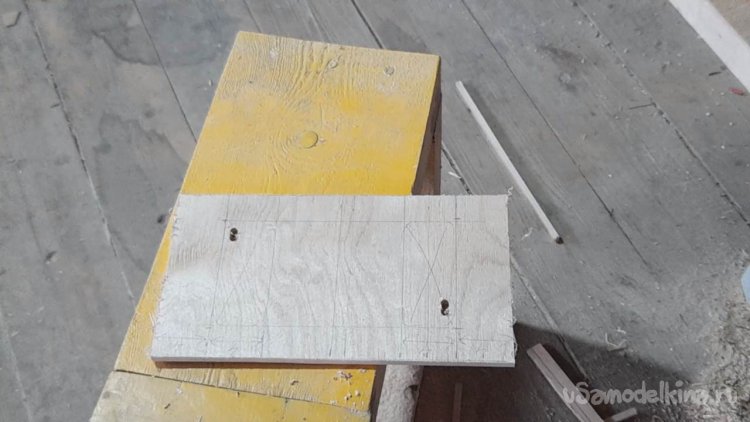

Выпиливать отверстие под ладонь в ручке я буду методом высверливания сначала отверстия большим сверлом, а затем засунув полотно лобзика в высверленное отверстие, выпилю отверстие по контуру лобзиком.

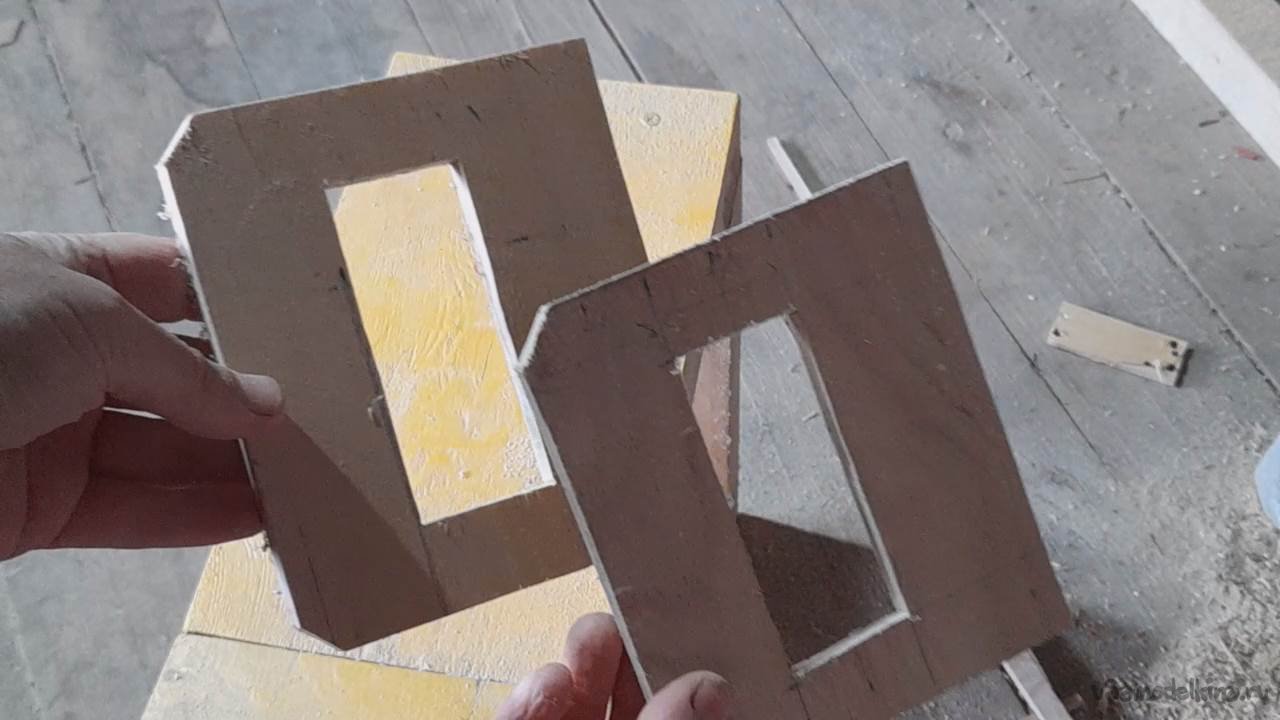

Для того чтобы ручки меньше цеплялись за одежду, отрежу у ручек уголки, и разделю заготовку для ручек отпилив пополам.
Вот что получилось:

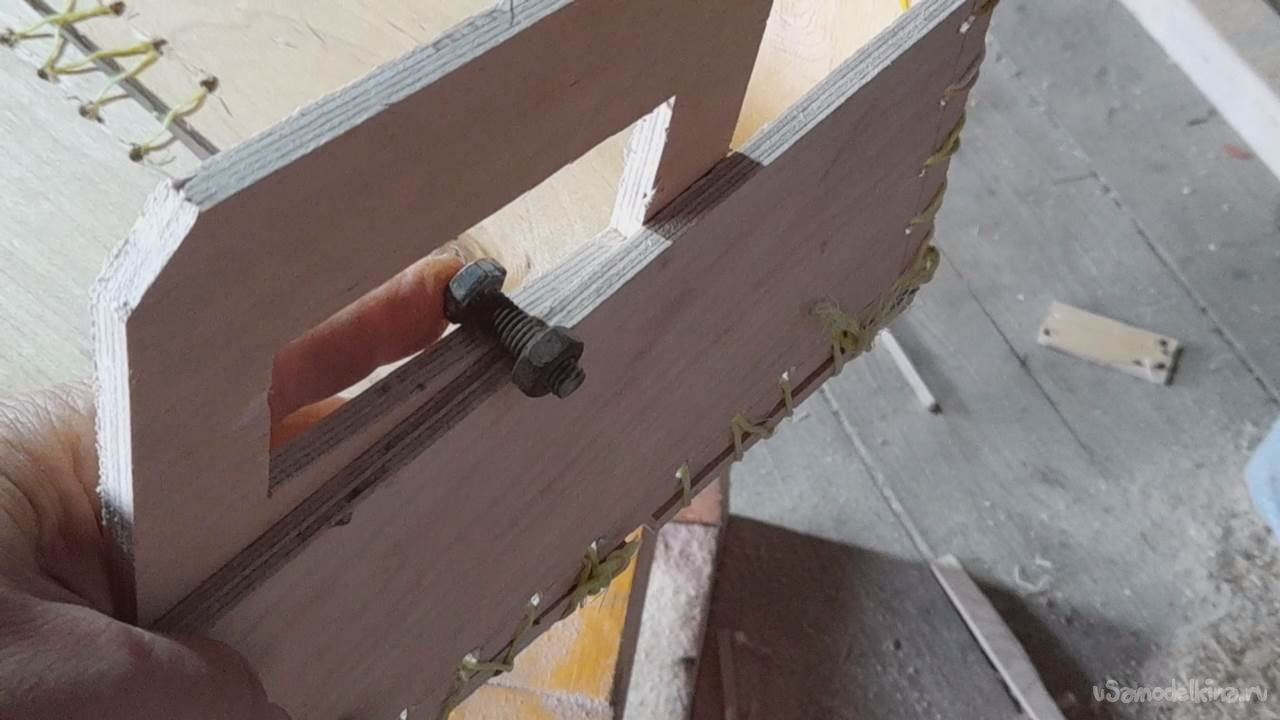

Болты с гайками для крепления ручек желательно выбрать как можно короче, чтобы они как можно меньше торчали наружу.
У нас толщина планки стенки ящика и ручки из фанеры будет составлять 12 мм в сумме, вот прибавим высоту гайки, где-то 15 - 20 мм должен быть болт по длине.

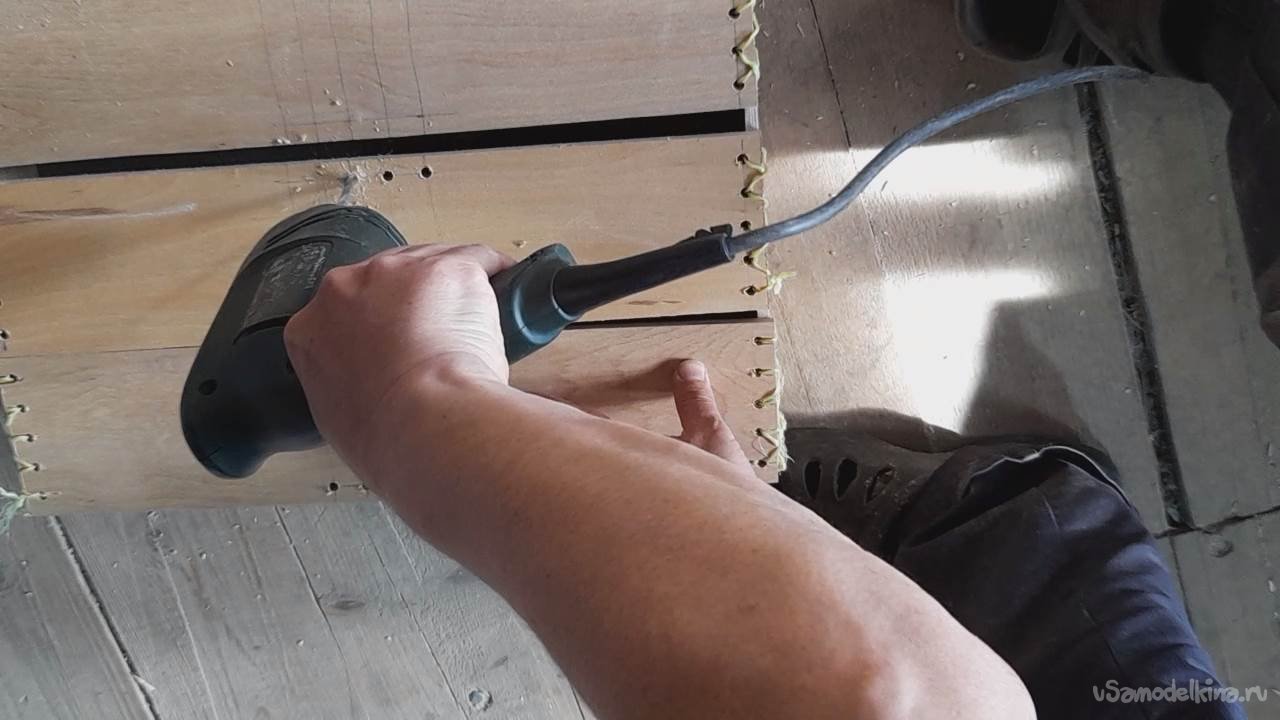

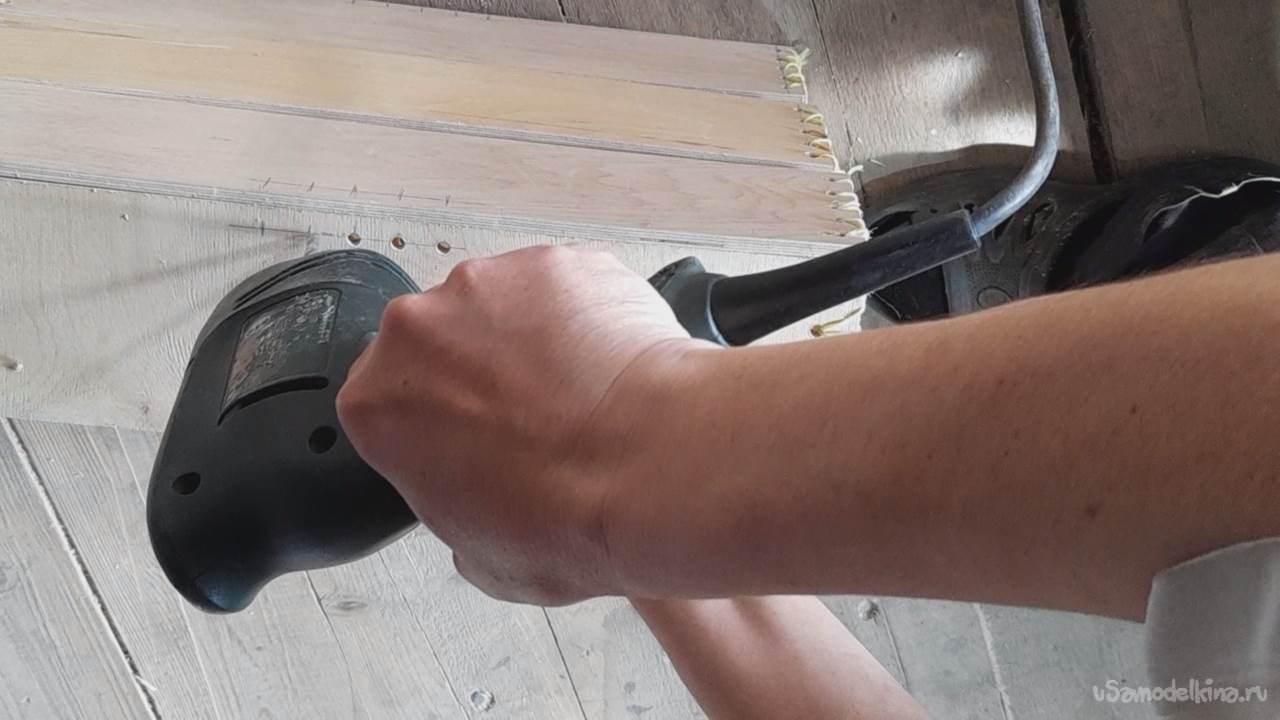

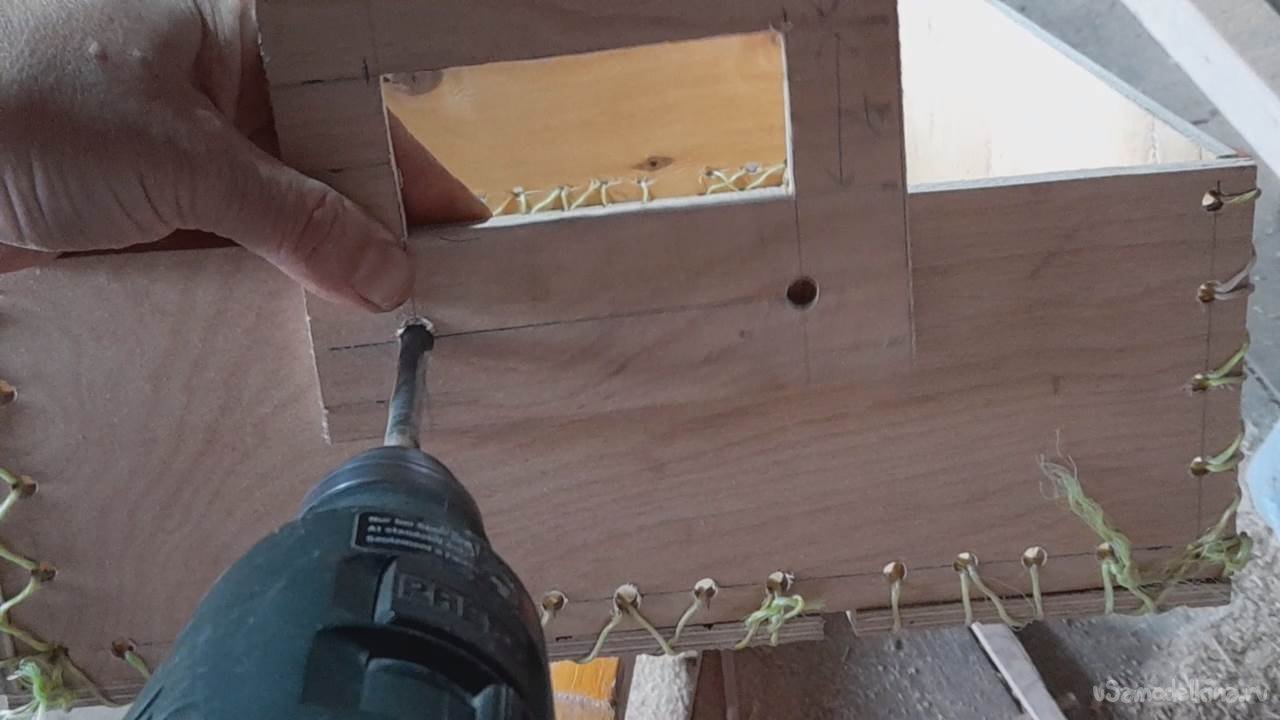

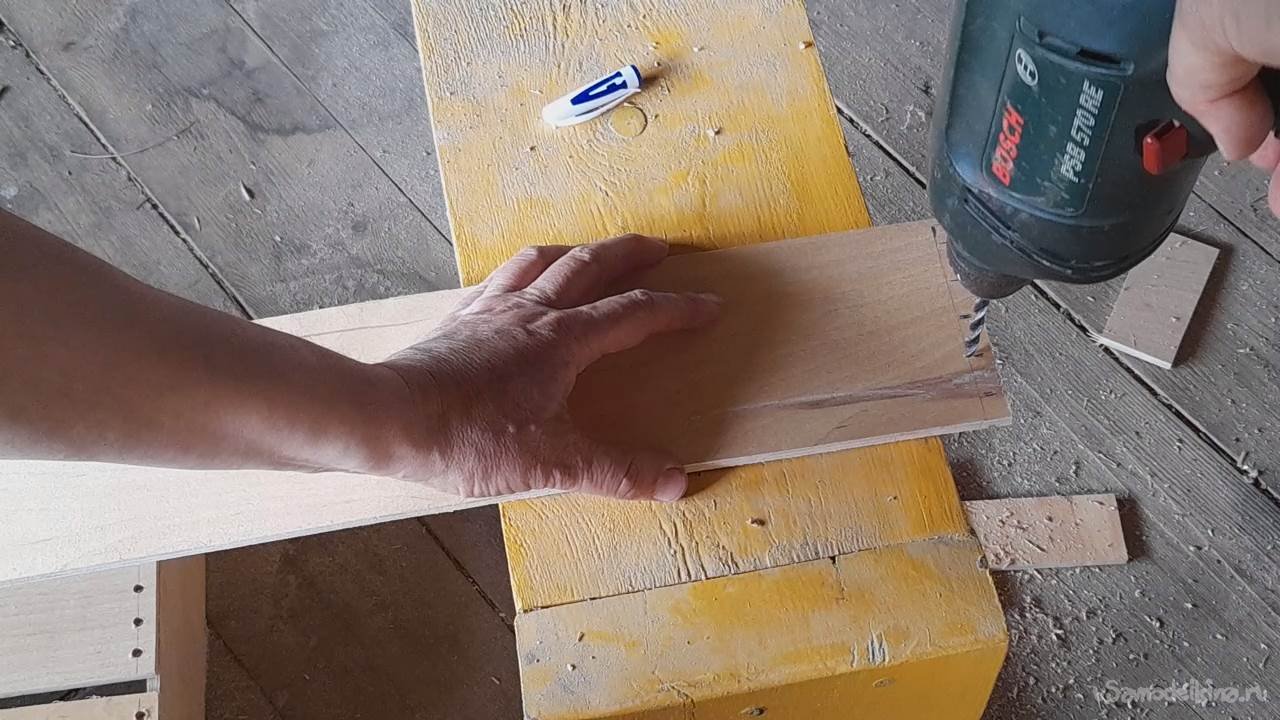

Высверливаю два отверстия в ручке диаметром равным диаметру болта, прикладываю ручку к ящику и вторично высверливаю отверстие через ручку уже в боковой стенке ящика. Процедуру повторю для другой стороны.

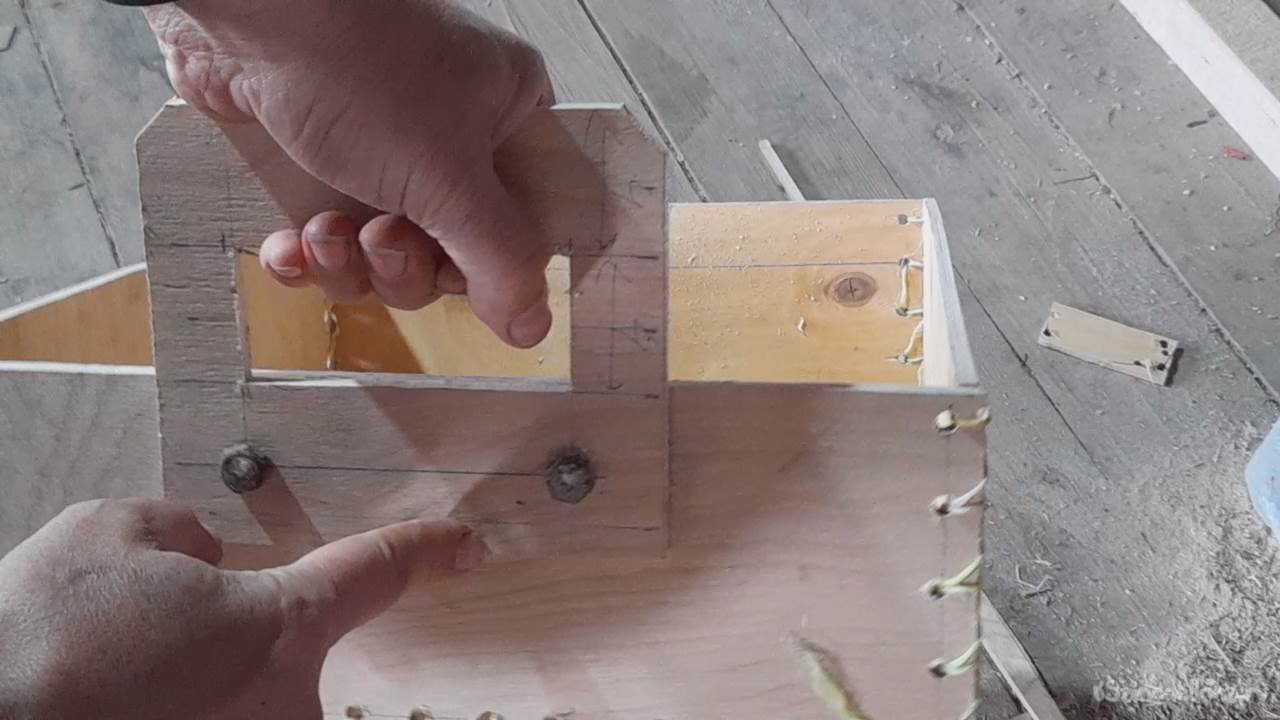

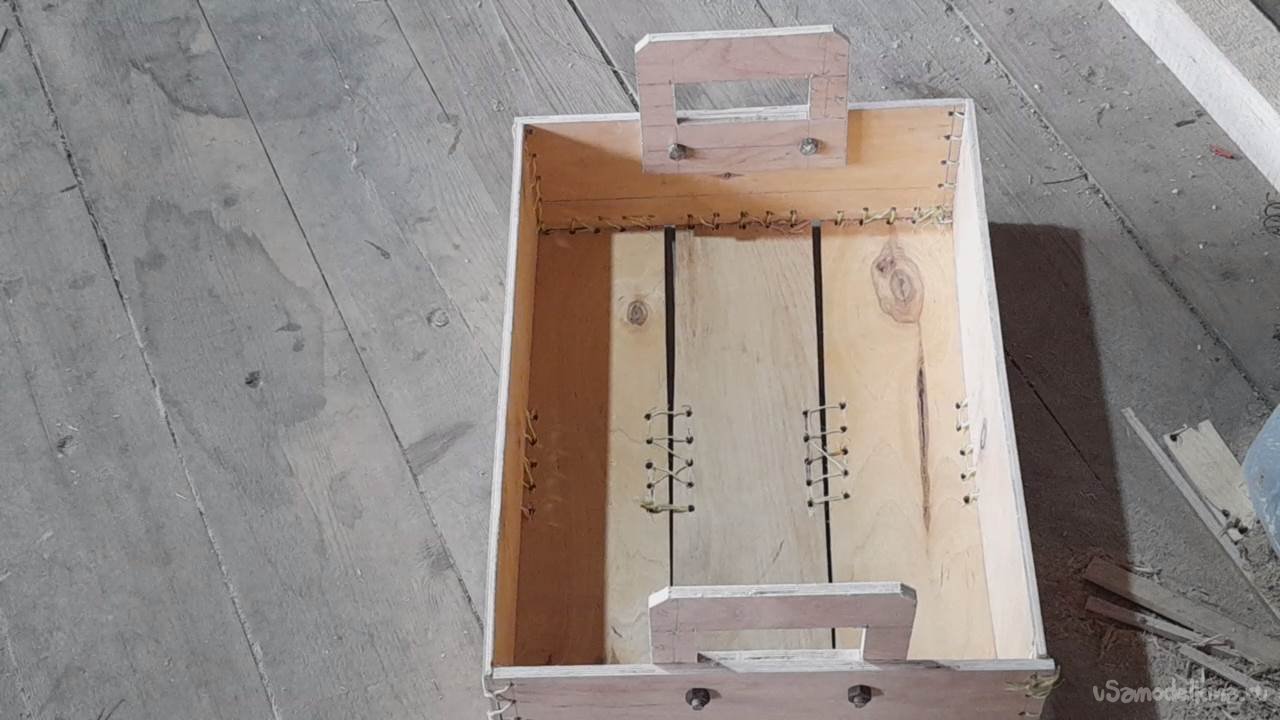

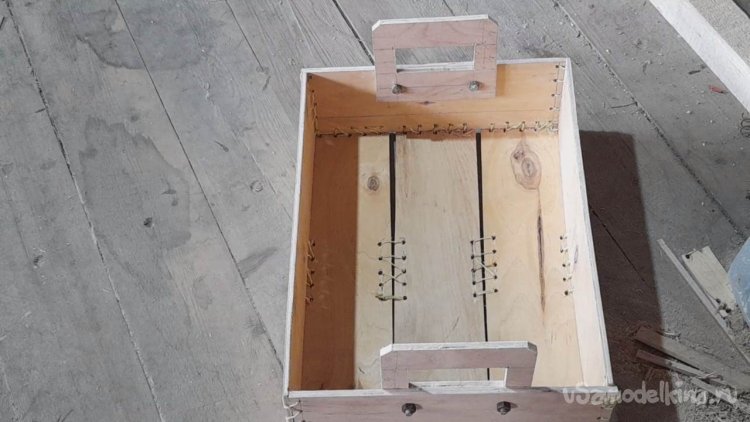

Прикручиваю обе ручки к ящику и ящик готов.

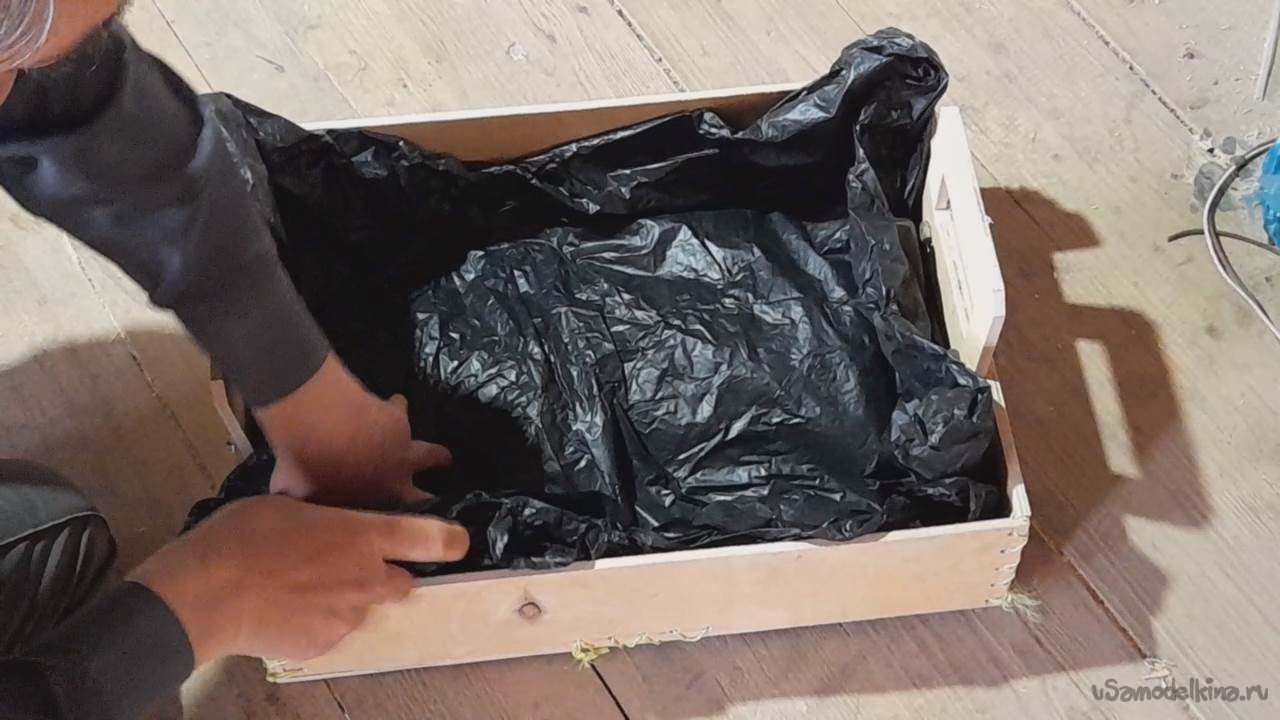

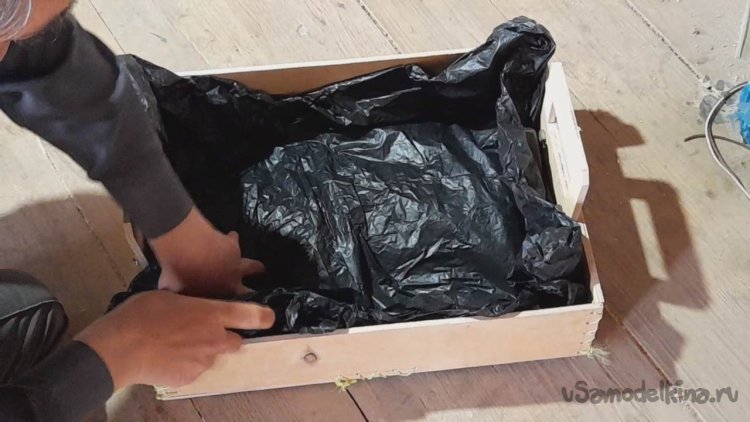

Так как я делал ящик для рассады, то я постелю большой мусорный пакет на дно ящика куда будет собираться лишняя влага вытекающая из стаканов с рассадой.

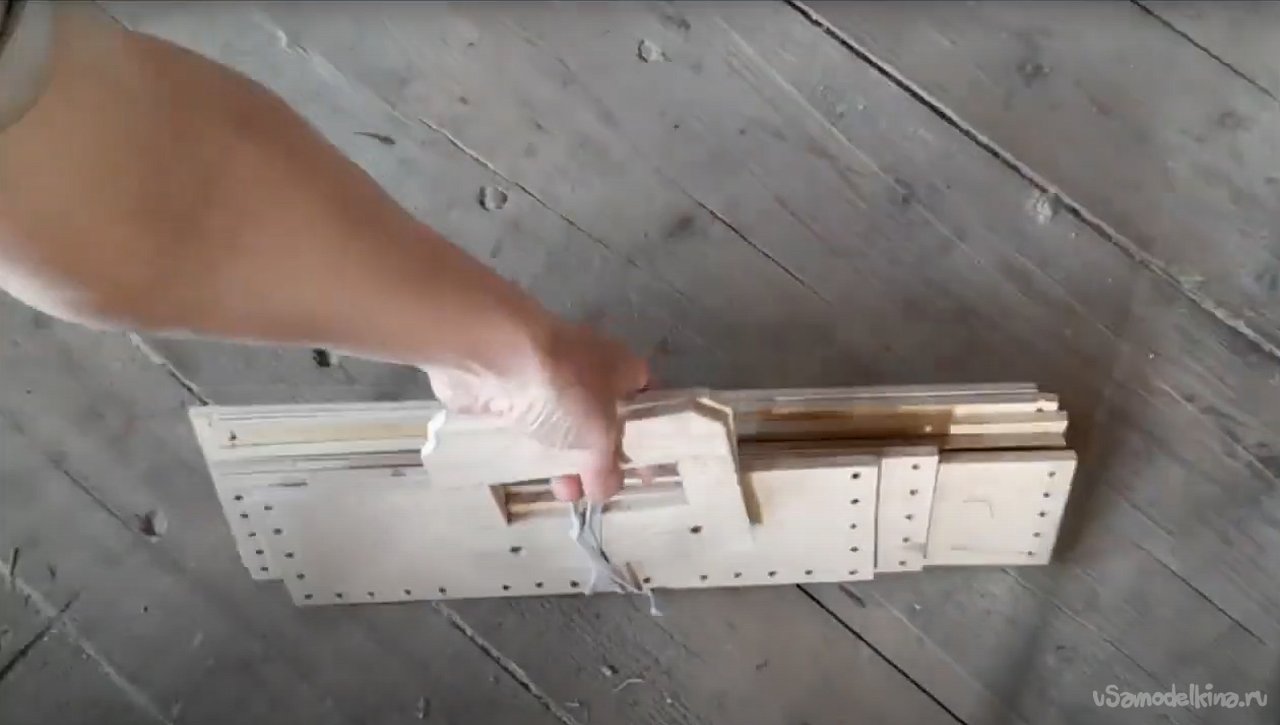

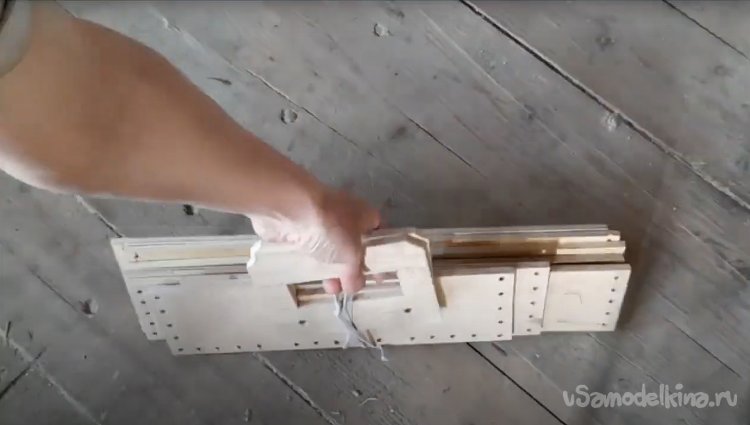

После пересадки рассады в парник или на грядки, ящик можно полностью разобрать и связав его же бечевкой удобно транспортировать назад в квартиру до следующего дачного сезона.

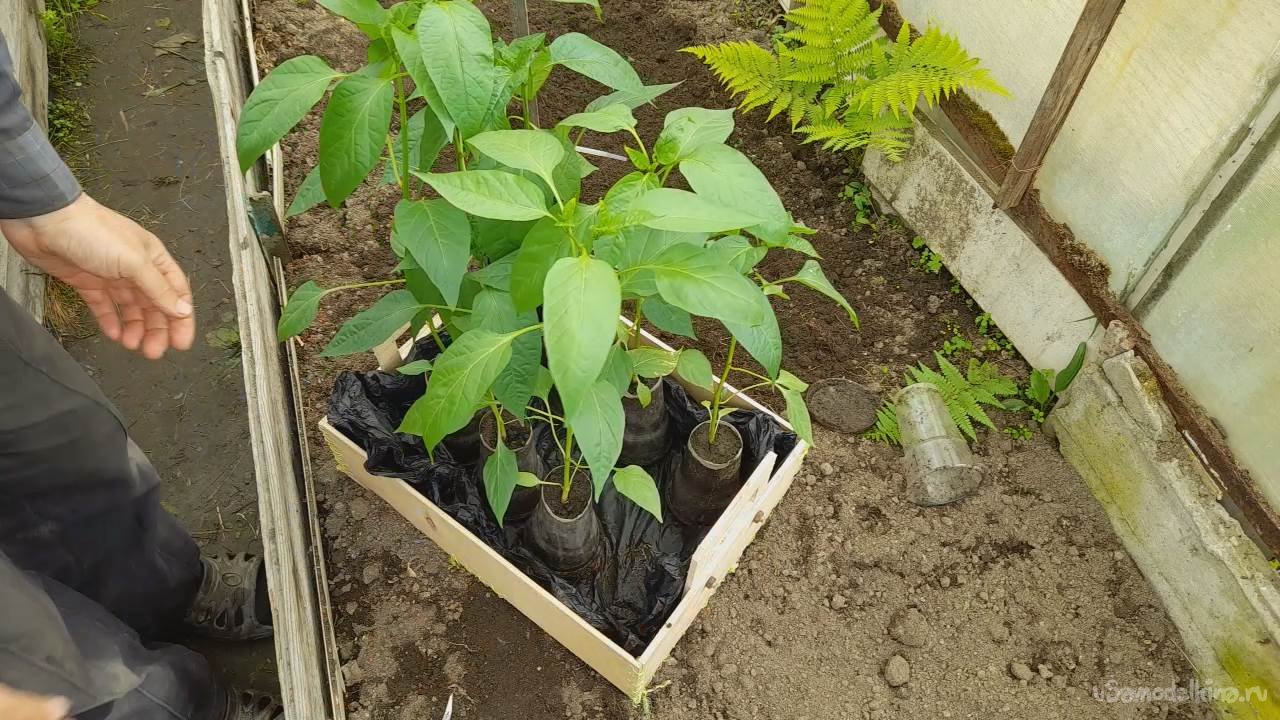

Ну и напоследок кадры ящика с установленными в него стаканами с рассадой:
Для тех кто хотел бы увидеть видеоверсию, вот ссылка:
[media=https://www.youtube.com/watch?v=swnk4aXQuPU]
Демонстрация изготовления ящика начинается с 9 минут 27 секунд.
Спасибо за внимание и всем удачи в творчестве и хобби !!!
