Удобная переноска для повседневной работы


Добрый день друзья! Хочу поделиться с вами, о том, как своими руками можно сделать удобную переноску для повседневной работы. Для этого нам понадобятся следующие материалы и инструменты:

1. Сетевой многожильный провод длинной 12 м сечением 1,5 мм2, евровилка, две розетки, небольшой отрезок 8-ми миллиметровой фанеры , размером 15*10 см, саморезы, длинной 16 и 31мм, две рейки размером 5*40 *2,5 см, и 2,5 *8 *20 см; две металлические пластины толщиной 1-2 мм и шириной 1см, длина на ваше усмотрение, (я взял -15см), и 10см алюминиевой проволоки диаметром 3 мм.

2. Из инструментов нужны – ножовки по дереву и металлу, дрель, сверла, отвертки.

Собираем следующим образом:
Шаг-1. Собираем сам удлинитель, для этого закрепляем при помощи саморезов две розетки на вырезанной фанерке. Подсоединяем к ним сетевой провод, а с другой стороны сетевую вилку.

Шаг-2. Делаем устройство для намотки удлинителя.

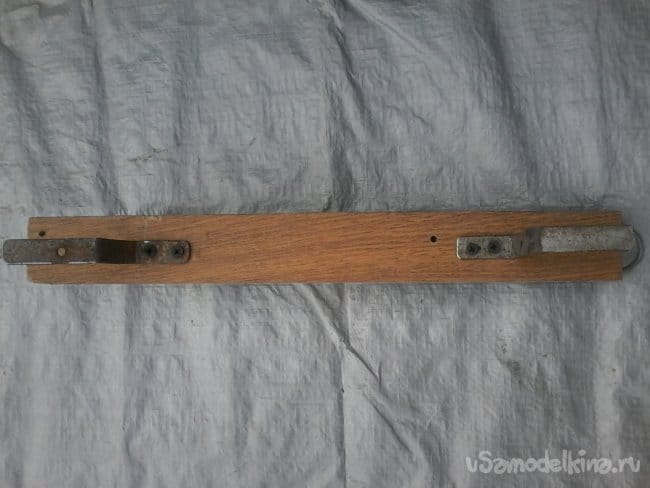

Отрезаем ножовкой по металлу две металлические пластины, указанных размеров. В тисках изгибаем их в форме буквы «Г», в нижней части каждой пластины сверлим по два отверстия диаметром 4 мм, для их крепления к рейке. Все это показано на фото. Прикрепляем пластины к длинной рейке саморезами


В верхней части рейки прикручиваем подобие кольца в виде буквы «П», это нужно для того, чтобы удлинитель можно было повесить на стену.

Шаг-3. На задней части рейки прикручиваем маленькую рейку, предварительно отпилив ее края, как показано на фото. Она выполняет роль ручки. Внизу, сбоку закрепляем фанерку с розетками.

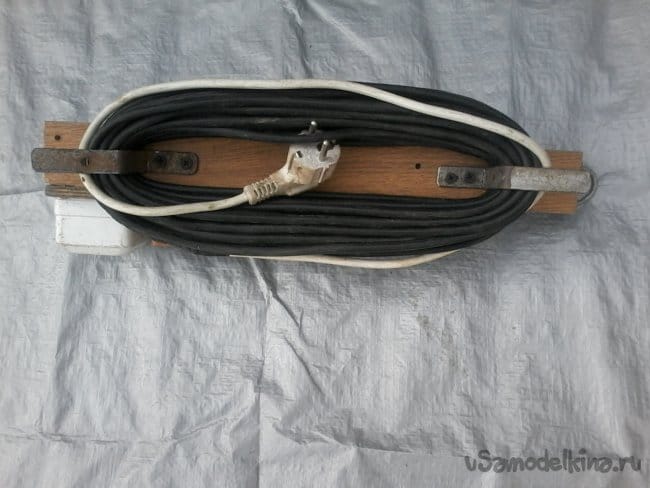

Наматываем провод на получившееся устройство.


Переноска готова.

При пользовании переноской отматываем необходимое нам количество метров провода и включаем в сеть 220в. Не нужно отматывать всю длину провода, так, как розетки закреплены на рейке. Переноска удобна в работе, не путается под ногами, особенно при работе на крыше дома. Меня вполне устраивает. А нужна ли вам такая – решайте сами. Вот вроде бы и все.

Желаю вам всем творческих успехов по созданию ваших самоделок. До новых встреч.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Маленький кузнечный молоток на основе шнековой электромясорубки

Простой держатель для болгарки из мусора (для резки дерева)

7.1
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
7.6
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
6.6
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 7.1 из 10 (голосов: 7 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
29 комментариев
  1. Dmitrij
    А лампочка где? Удлинитель это, а не переноска
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
  2. Лев
    Если провод полностью не разматывать, то при подключении чего то мощного можно получить пожар. Удлинителей на катушках так много погорело. Трансформатор получается, хоть и без сердечника. Здесь то же самое.
    1. Dmitrij
      Если провод полностью не разматывать, то при подключении чего то мощного можно получить пожар. Удлинителей на катушках так много погорело. Трансформатор получается, хоть и без сердечника. Здесь то же самое.


      Не трансформатор, а катушка индуктивности. И да, опасно.
      "Марти! Думать нужно в четырех измерениях..."

      Время - единственное, что ограничивает человека быть в суперпозиции
      1. Алексей сам
        С опасениями согласен полностью, как минимум провод испортится от нагрева.
        Вообще считаю, что люди не знакомые с законом Ома и проч. не должны заниматься самоделками связанными с электричеством.
        1. Viktor960 Автор
          Закон ома я знаю не хуже тебя . И знаю , какую нагрузку можно подключить к этому удлинителю. Если подключаешь паяльник на 40 вт , то необязательно разматывать его до конца . А Насчет самоделок - "очень и так себе", то тут ты ошибаешься . За свою жизнь я их столько сделал , что тебе и не снилось . И работают они и по сей день , ни одна еще не сгорела .
        2. Алексей сам
          и что?
          все так же тяп - ляп сделал? meeting
          не стоит этим гордиться..
      2. Алексей сам
        С опасениями согласен полностью...
        И вообще... как говорят - не знаешь закон Ома, сиди дома... negative
      3. Валерий
        И не какой не индуктивности, а просто катушка кабеля! Уже сколько копий обломили...)))) Собрать в кучу бесформенно, но так-же плотно - эффект будет такой-же!
        Але нови ностра алис!
  3. Алексей сам
    Согласен с опасениями.
    Как минимум провод испортится от нагрева.
    Пожар ...? нет, должна защита сработать при коротыше.
    1. Dmitrij
      Какой коротыш? Основной источник пожара - плохой контакт, который никак ваша защита не увидит. Да и коротыш от чего?? Катушка просто нагреется от нагрузки электромагнитными полями и загорится.
      Ну могут и славиться провода, но загорится это все дело раньше
      "Марти! Думать нужно в четырех измерениях..."

      Время - единственное, что ограничивает человека быть в суперпозиции
      1. Гость Горыныч
        Если "коротыш" будет в районе розеток удлинителя, то полного короткого замыкания не будет - сопротивление провода ПВС, обычно используемого для изготовления таких "удлинителей" на длине 12м будет составлять 0,16 Ома, плюс переходные сопротивления в розетке, куда включен удлинитель. Автомат защиты, если таковой имеется, не успеет отключиться, быстрее отгорит провод. И пожар гарантирован.
        1. Алексей сам
          Что значит, если имеется автомат защиты, он должен быть и это не обсуждается.
          А если провод отгорит, то греться будет нечему...
        2. Валерий
          Сработает защита... Не сработает защита....
          Как вы все про это спорите, не имея данных.... Какая нагрузка будет? Какое сечение проводов?... И, главное - через какой автомат это всё будет включено?!!!
          Але нови ностра алис!
        3. Гость Гость
          Дак автор указал про свои 1.5 квадрата у провода прикрученные жестко к деревяшке, правда они вроде как ещё примотанные к какому то трехжильному обрезку наверное уже с иностранческим 1,0 квадратом, а максимальная нагрузка и автоматический выключатель, хочется надеяться , что определены использованным оборудованием т.е 16 ампер. Выше 16-и уже другие разъемы для коммутации. Но автор же не про это. Верю, что он таки одолеет знания по второй группе допуска. Главное ведь желание.
        4. Валерий
          сопротивление провода ПВС, обычно используемого для изготовления таких "удлинителей" на длине 12м будет составлять 0,16 Ома

          Любого сечения?))) Вот я, например, делал когда-то давно для сварки (тогда ещё не инверторной) из трёхжильного ПВС, сечением 4 квадрата....
          Але нови ностра алис!
  4. Алексей сам
    Вообще идея так себе...
    Я сделал проще ...на фанерке сделал два треугольных надпила (для простоты) и прикрутил розеточный блок на 3 розетки.
    И таких у меня несколько на разную длину... 5м, 10м, 15м . Метраж подписан.
    Городить огород да ещё с железками, чепуха какая то..
  5. Гость Гость
    Как бы считается что для нагрузок до 2кВт индуктивностью в удлинителе можно пренебречь, хотя все равно сам петли всегда раскидываю.

    А в целом, отказался от катушек и прочей лабуды т.к. просто смотанный удлинитель в сумке всегда можно уложить распределив сверху, а вот такая байда уже требует себе персонального места.
    1. Алексей сам
      Так тут речь именно о самоделках... Полезных и не очень..
  6. Валерий
    Только сейчас прочитал статью... (Хотя в комменты уже лез! Каюсь)))))))).
    Честно говоря...Не люблю вот такие деревянные ... Хоть и сам - "больной самодельщик", но это тот случай, когда лучше купить. Нет, не удлинитель, конечно, а саму "рогатку".

    Пластиковые стоят такие копейки, что я накупил их сразу много. У меня на таких накручены удлинители 40,30,20 метров из КГ 2х1,5. Ещё есть 50 и 30 метров из КГ 2х0,75. Один 20 метров из ПВС 3х4. К тому-же, на них-же я понакручивал и верёвки и шпагаты..
    Лёгкая, удобная, дешёвая. Сам лучше не сделаешь.
    Только короткие (15,10,5 метров) сейчас у меня скомпонованы на сварочных катушках (есть где-то в профиле)
    И, кстати, терпеть не могу, когда на конце удлинителя что-то массивное. Обычно вешаю туда "резиновую" розетку. А, на случай, если нужно много инструмента, сделал короткие (по метру) удлинители - разветвители на основе четырёхместных наружных розеток и ПВС 3х2,5

    И, кстати, для удлинителей мне КГ нравится больше, чем ПВС! Хоть зимой не дубеет... Да и вообще, он более гибкий (Это и в названии отображено КГ - "кабель гибкий"))).
    И на фото, вроде-бы он?... Правда, с хвостом от стиралки или электрочайника скручен...))))
    Але нови ностра алис!
    1. Алексей сам
      Реклама покупных удлинителей хорошая штука...
      Но тут всё же речь именно о самоделках.
      1. Валерий
        Удлинители всегда делаю сам!!!! И писал про это...
        Речь идёт только о"рогатках".
        И, кстати, где здесь реклама?))) Я указал производителя, или продавца?)))
        Я просто, увидев их на рынке взяд сразу 10 штук на три доллара.))))
        Але нови ностра алис!
      2. Валерий
        Но тут всё же речь именно о самоделках.
        По Вашей логике, кабель, вилка и розетка тоже должны быть самодельными?)))) Иначе - это покупной получится.))))
        Але нови ностра алис!
    2. pogranec
      Пластиковые стоят такие копейки
      у нас не видел таких. Может ваши местные выпускают, или маде ин чина?
      1. Валерий
        У нас везде лежат. Не знаю... Не спрашивал производителя. Может, и местные (сейчас же очень "модно" вторсырьё перерабатывать).
        Але нови ностра алис!
        1. Алексей сам
          И СКОЛЬКО СИЯ ШТУКА СТОИТ?
        2. Валерий
          Покупал давно. Но, думаю, что цена такая-же осталась, примерно, как озвучивал (Перепроверять не пойду)))))
          Але нови ностра алис!
        3. Гость Александр
          3 года назад в Ашане по 50 руб. купил 2 шт....так и лежат без дела,не понравились.Моталка из вагонки оказалась практичнее.А для больших ,50 метровых,родная катушка удобнее.
  7. Гость Александр
    Какая нафик переноска,это удлинитель.За идею(использование металлических полос) и исполнение(скрутки кабеля и сетевого шнура от чайника) поставил по колу
    1. Алексей сам
