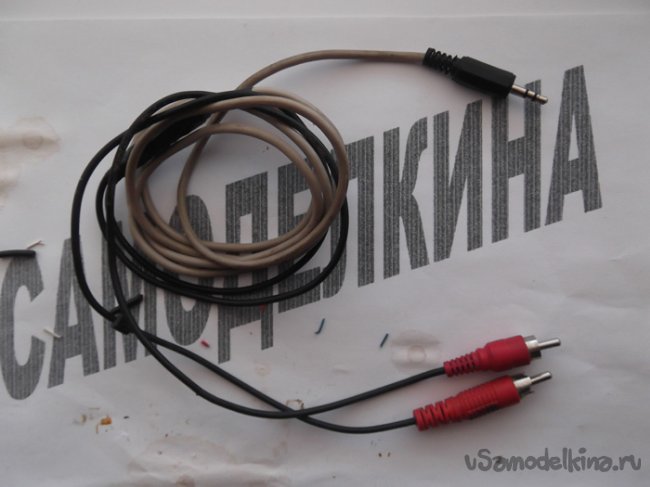

Всем доброго времени суток, сегодня хочу предложить вашему вниманию переходник «Телефон – колонки или Компьютер - колонки»

Для изготовления переходника нам понадобится:
• Разъем 3,5
• 3х жильный провод (я взят от старой мышки)
• 2 Разъема типа «Тюльпан»
• Паяльник и паяльные принадлежности
Собираем все что нам нужно и можем приступать к сборке
Переходник «Телефон – колонки или Компьютер - колонки»

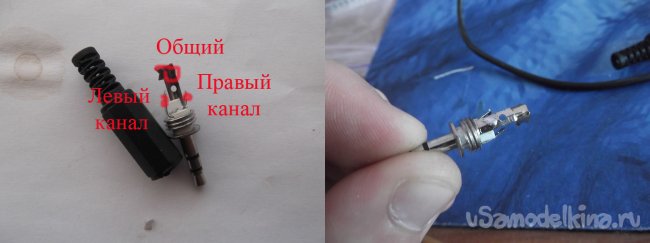

Разбираем наш штекер и залуживаем контакты на нем
Переходник «Телефон – колонки или Компьютер - колонки»

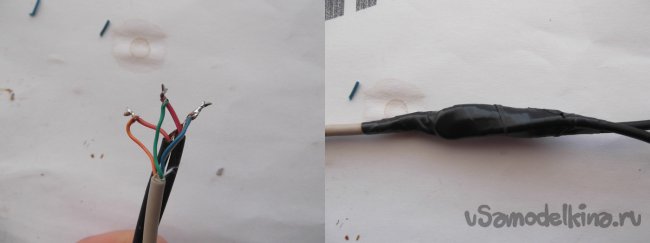

Зачищаем наши контакты, соединяем общие контакты, залуживаем, спаиваем, изолируем каждый контакт отдельно друг от друга.

Я соединил два провода из кабеля од мышки в один, так как нам нужно 3 провода а в кабеле их 4.

Аналогично из тюльпанами, два медных провода в один, это будет общий вывод.

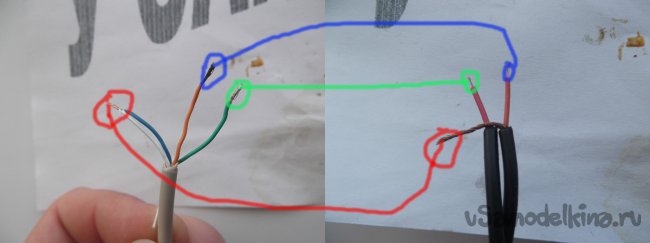

Теперь соединяем, в моем случае белый и синий это будет общий, присоединяем к общему который у тюльпанов медный. Оранжевый я присоединил к одному из красных проводов тюльпанов, зеленый который из кабеля мышки к другому красному выводу тюльпанов.

Я специально соединил разными цветами, на картинке, чтобы вы не путались.

Переходник «Телефон – колонки или Компьютер - колонки»


Вот что получилось
Переходник «Телефон – колонки или Компьютер - колонки»

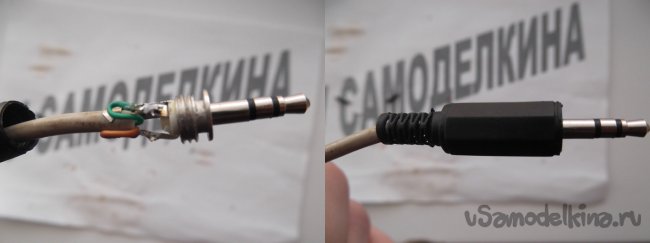

Теперь переходим в заключительную часть, берем наш уже залуженный разъем 3,5 и подпаиваем к нему проводки, собираем уже готовый разъем
Для надежности можно еще залить наш разъем силиконом или клеем, тогда ему не будут страшны всякие механические воздействия
Переходник «Телефон – колонки или Компьютер - колонки»


Собственно и все, наш переходник готов)
Переходник «Телефон – колонки или Компьютер - колонки»


Подключаемся и наслаждаемся музыкой)
Всем спасибо)
