    Самодельная портативная колонка


    Наверно ни один человек не обходится без музыки. А когда музыка всегда с собой, это очень поднимает настроение. В этой статье я расскажу как сделать свою музыкальную колонку.

    Для создания нашей колонки понадобится:
    • Усилитель, его я приобрел в радиомагазине по цене 100 рублей. Собран он на качественной микросхеме PAM8403
    • Динамик( 3w, 4 Ohm)
    • Немного проводов
    • Аккумулятор от телефона
    • Включатель.
    • Паяльник небольшой.
    • Корпус, куплен в радиомагазине за 60 рублей
    • Штекер 3.5 мм от сломанных наушников
    • Защитная сетка на динамик, взята из сломанной колонки
    • Термоклей
    • Гнездо для зарядки.
    • Канцелярский нож.

    Когда все компоненты в наличии можно приступать.

    Первым делом аккуратно вырежем канцелярским ножом отверстие под включатель.



    Ставим на это место включатель. Держаться от будет на собственных зажимах. Вид получился, как из коробочки.


    Этот включатель отличается от обычного размерами, он примерно в 1.5 раза меньше обычно, смотрится он стильно и солидно.

    Следующий шаг. Делаем отверстие в передней части корпуса, с помощью того же ножа, там будет располагаться наш динамик, стоять он будет вверху и ставиться снаружи.




    Проверим, хорошо ли туда подходит динамик. Если всё хорошо, то можно его залить термоклеем.


    Теперь приступим к изучению усилителя.

    На фото я максимально быстро передал краткую информацию о сборке усилителя.

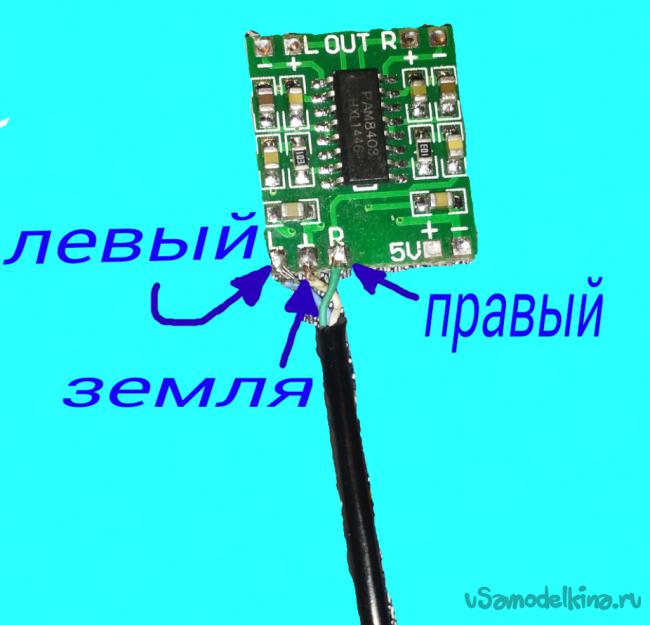

    Первым делом припаяем вход звука, это джек 3.5 мм, например их старых или сломанных наушников. Базовый это белый провод, зеленый и синий, правый и левый вход звука к усилителю.


    После припаиваем выход усилителя к динамику, так как у меня только один динамик, я второй раз усилителя реализовывать не буду.

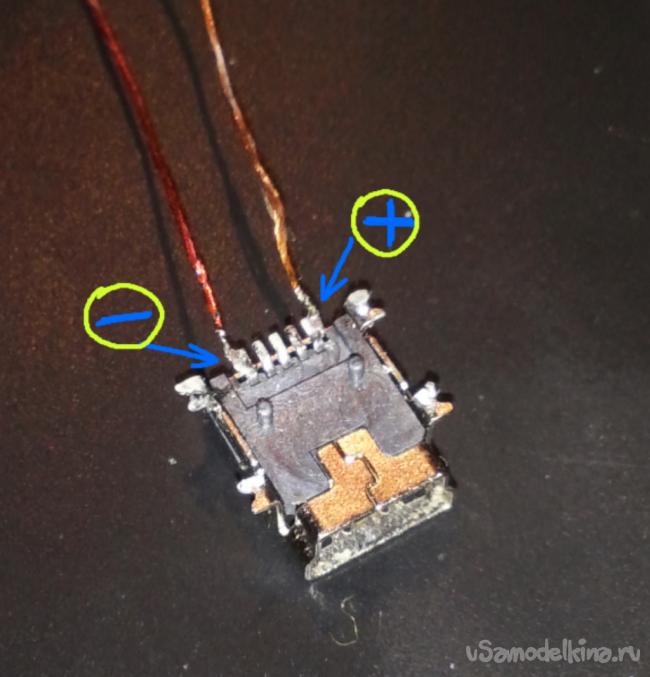

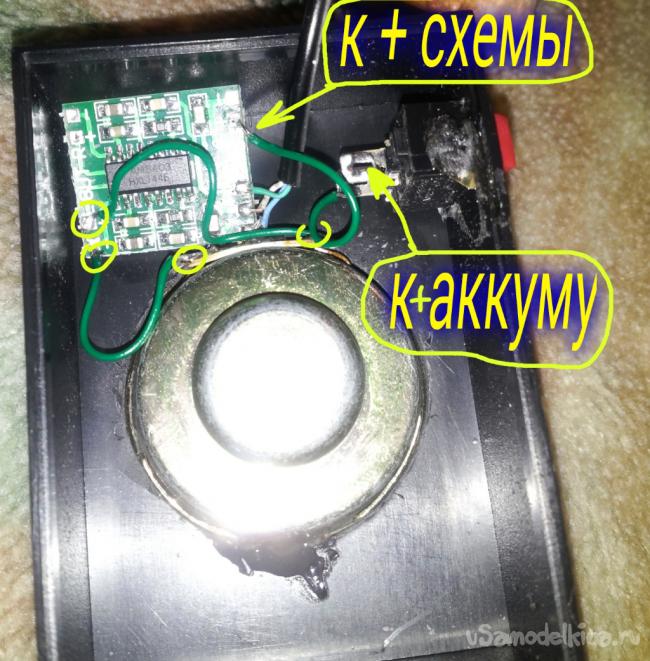

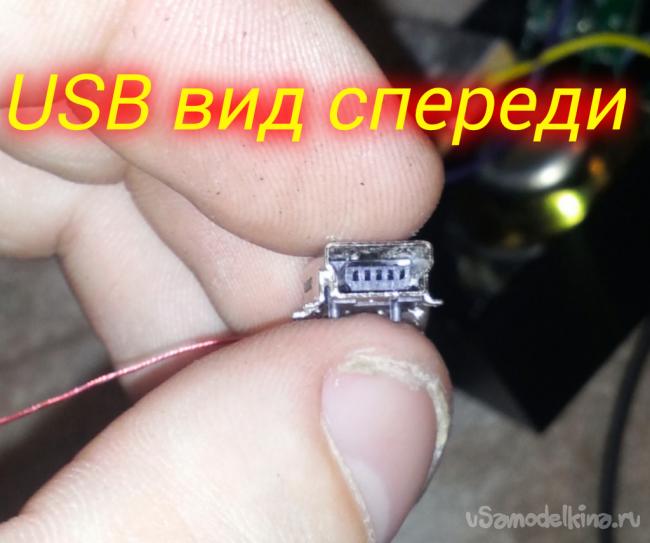

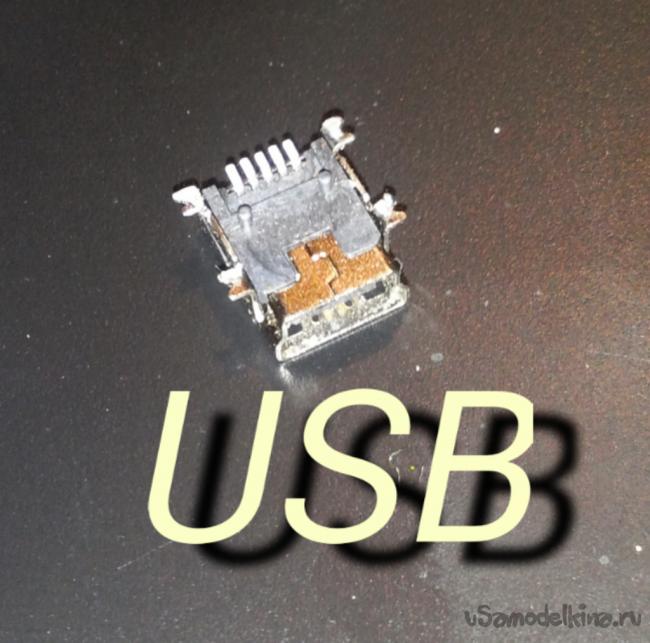

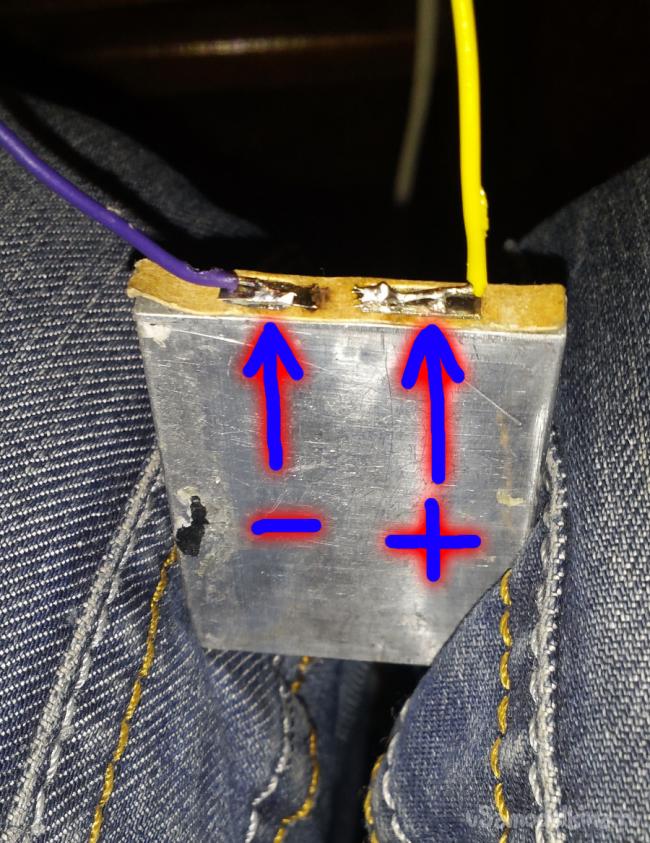

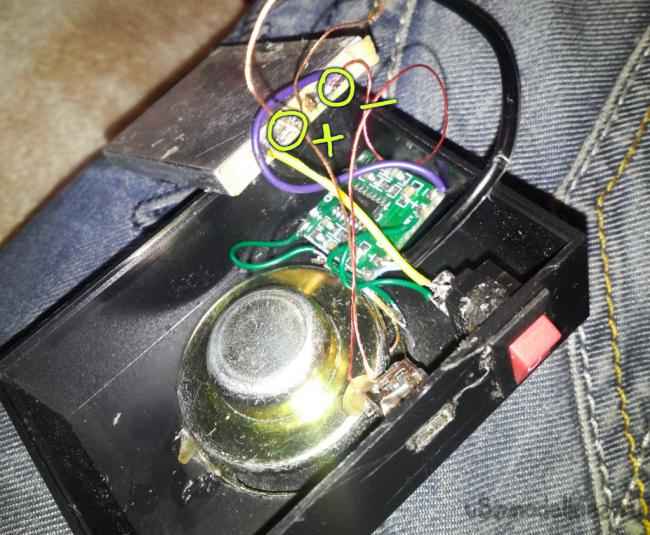

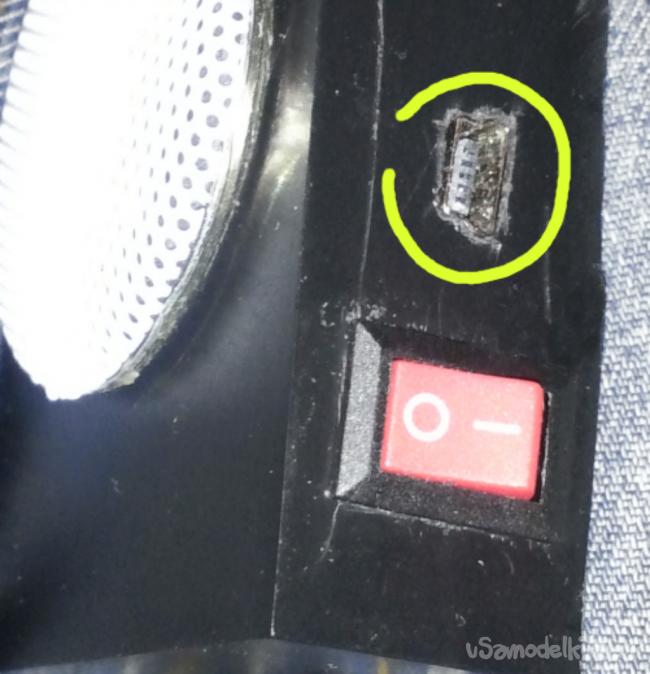

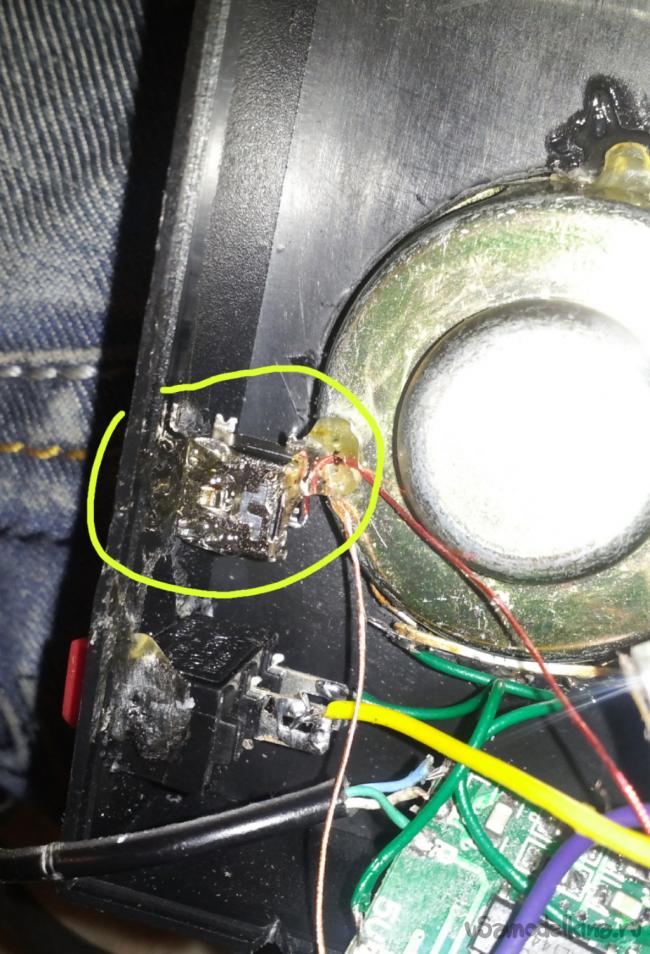

    Тут же припаиваем питание усилителя на плюс аккума через включатель. Для подзарядки сделаем гнездо USB.

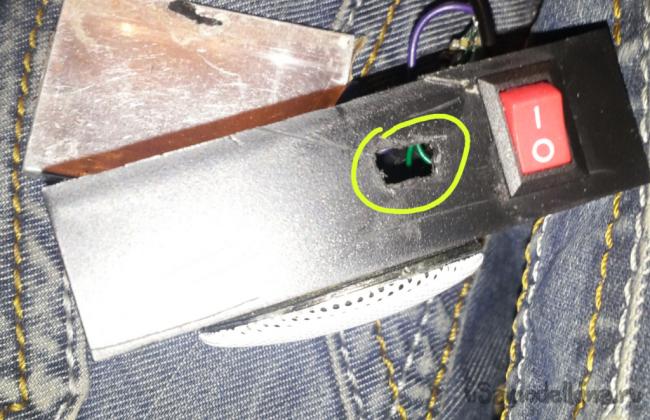

    После того, как вынесли гнездо на боковую панель, можно приступать к сборке короба. Сложностей нет никаких, стоит лишь закрыть заднюю крышу, спереди ставим защиту от физического воздействия.


    На этом портативная колонка готова, сетку нужно прикрепить на термоклей. Всем удачного прослушивания музыки.
