    Универсальный станок для изготовления авиамоделей


    Первые самолеты для зальных полетов в классе F3P, собирал на обрезке мебельной панели. Понятно, точность изготовления страдала.





    Моим товарищем по борьбе Виктором было принято кардинальное решение. Он закупил панели в 16мм и мы собрали универсальный стенд для изготовления карбоновых самолетов для соревнований.

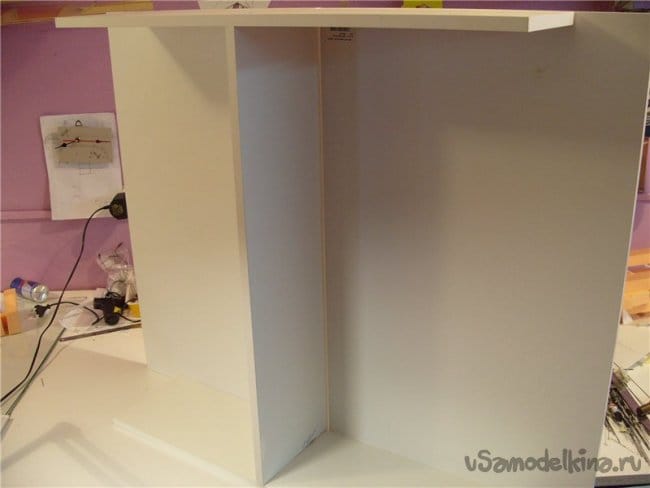

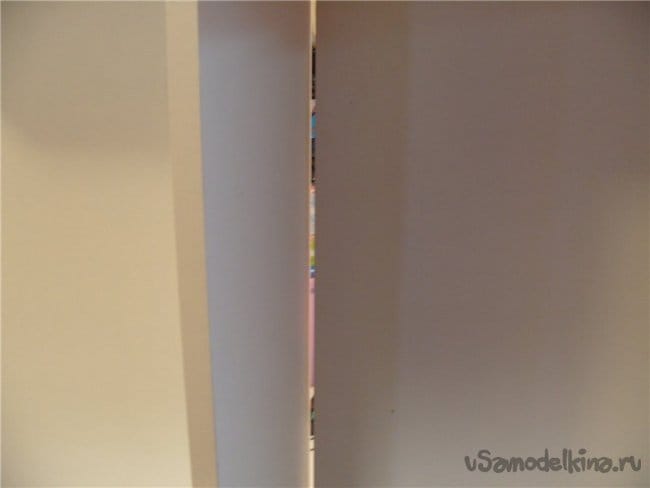

    Это выверенная столешница оклеечная скотчем состоящая из двух панелей, установленных на вертикальном каркасе с внутренней стенкой, для монтажа элементов фюзеляжа. Одна из них снимается и можно на стенде монтировать вертикальную часть конструкции модели.


    Как все это работает.

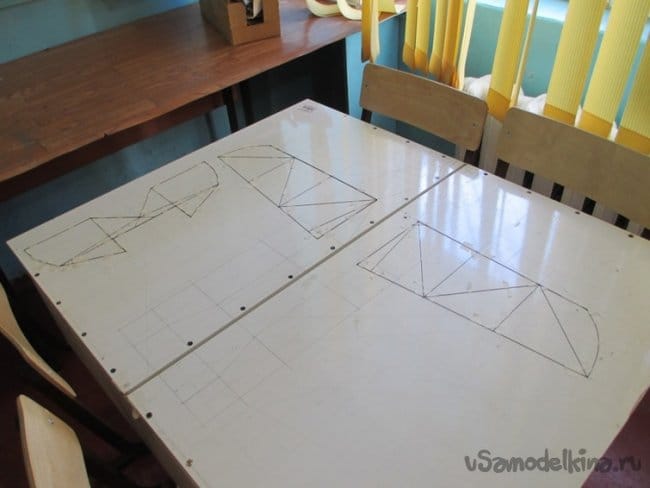

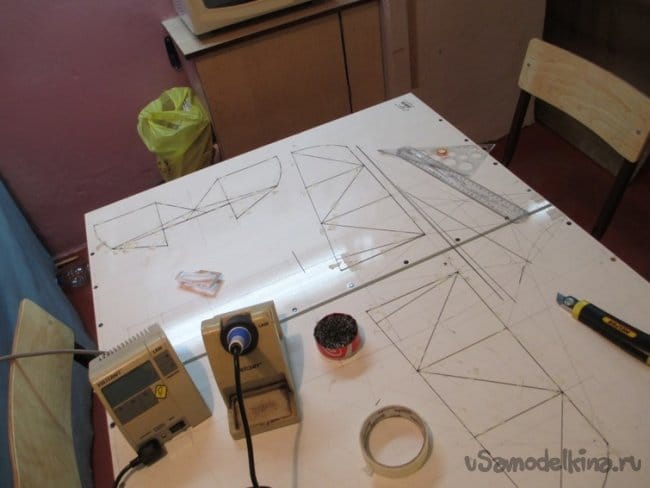

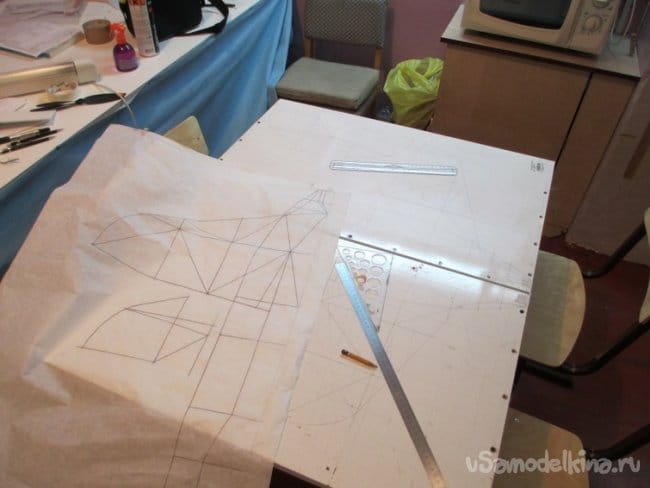

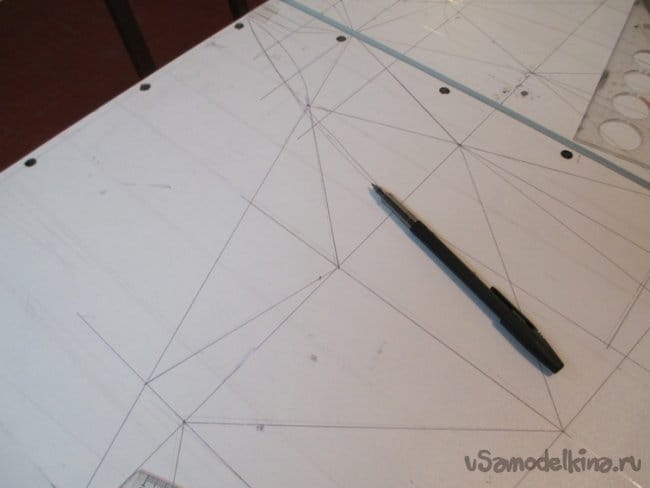

    На столешнице расчерчиваю каркас самолета и отдельные элементы конструкции.

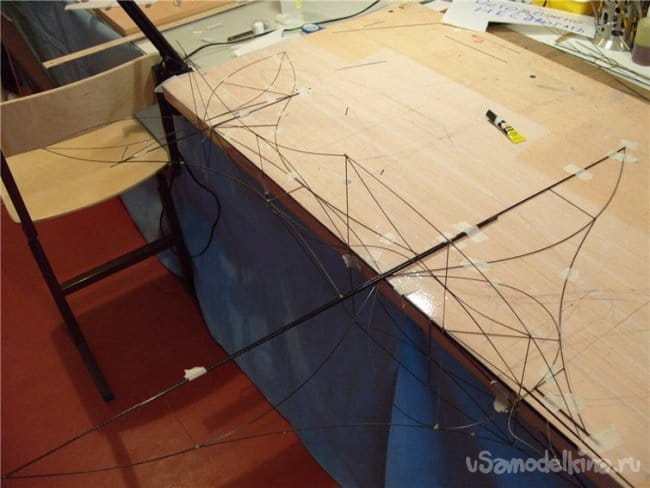

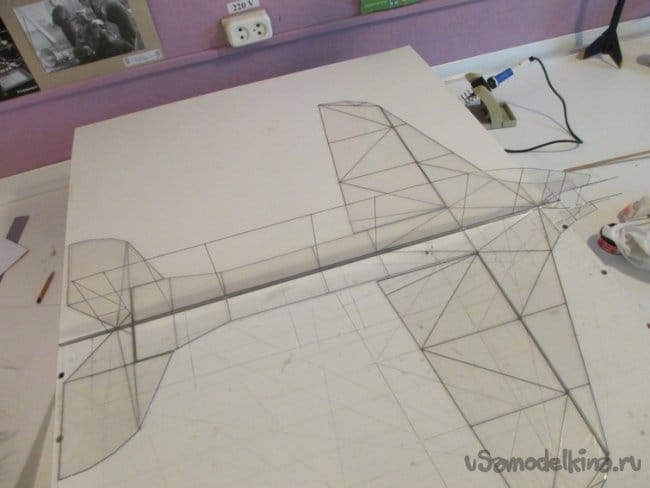

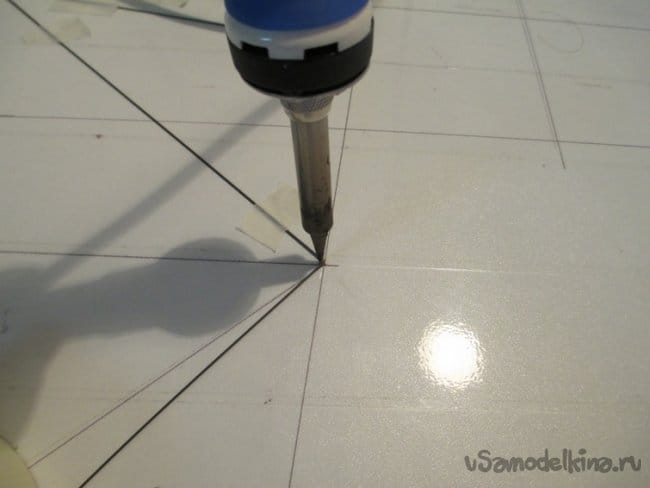

    Собираю из карбоновых прутков 05 каркас, где нужно сгибаю паяльником. Все элементы фиксирую согласно чертежа малярным скотчем. Склеиваю циакрином.

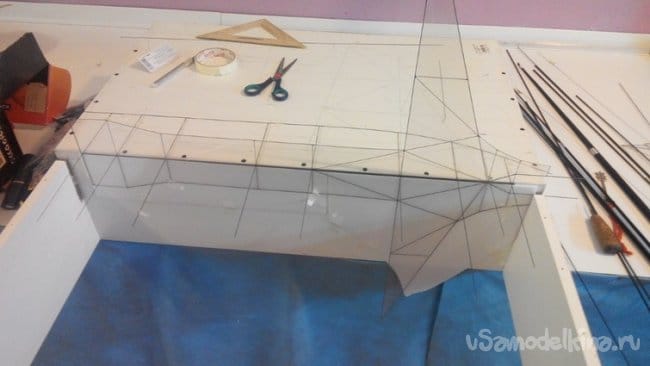

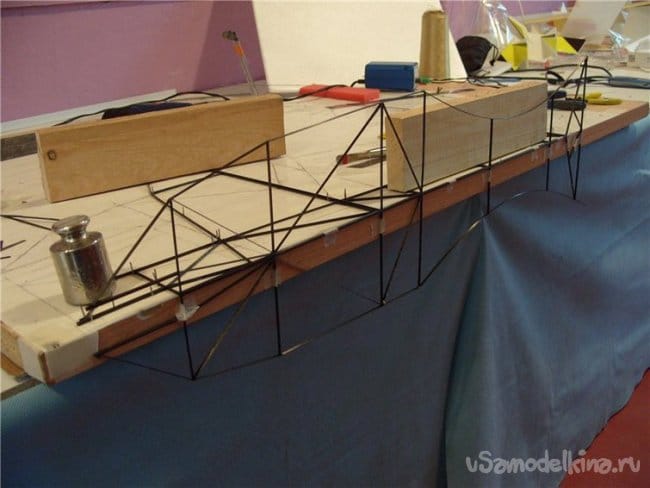

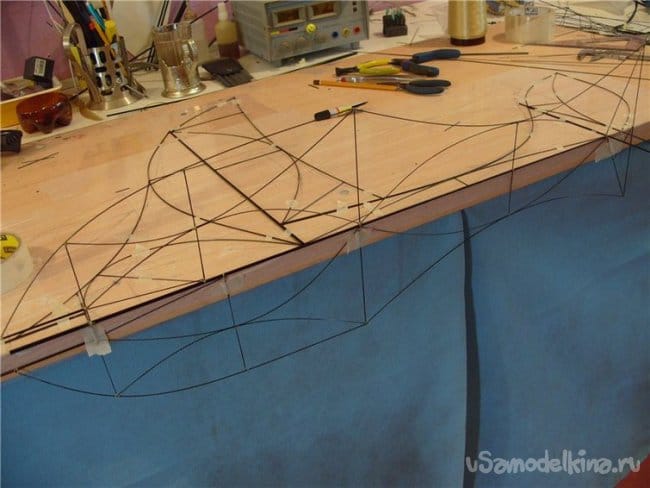

    Когда все горизонтальные части фюзеляжа и крылья готовы, проклеены. Снимаю каркас со стола. Затем нужно собрать вертикальные элементы фюзеляжа. Снимаю одну столешницу и закрепляю готовый каркас с крыльями для монтажа.

    Вот это самое главное действие из за которого собрали этот стенд.

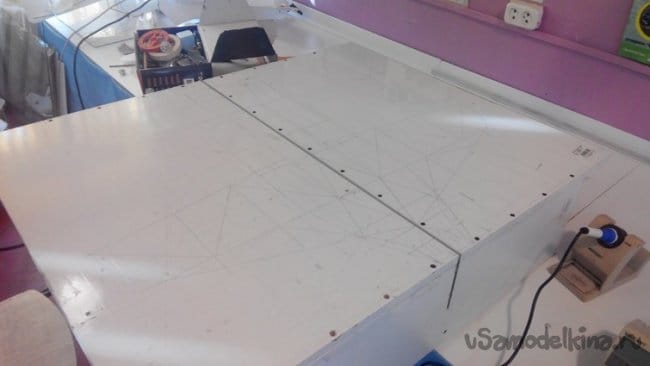

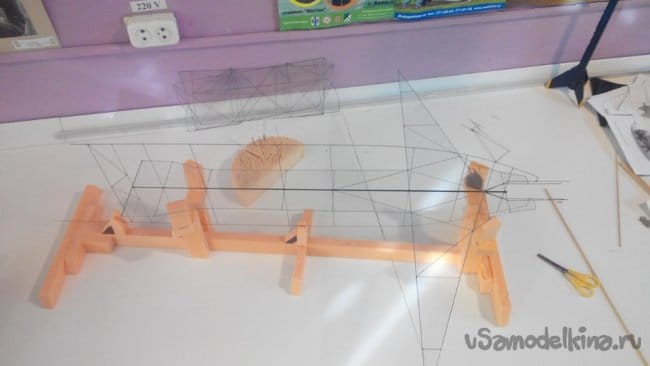

    Затем собираю и проклеиваю один элемент вертикальной конструкции фюзеляжа, устанавливаю на место вторую половину столешницы. И на ней можно собирать следующий элемент.
    Универсальный станок для изготовления авиамоделей

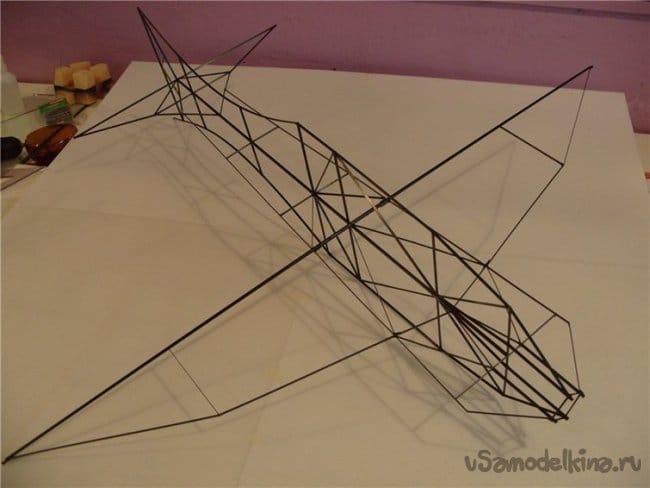

    Готовый каркас тоже удобно обтягивать сверхлегкой пленкой на стенде по частям.




    Готовый самолетик.
