    Подставка-стапель для работы с самолетом


    Начиная работать с новой моделью, столкнулся с рядом неудобств в рабочем процессе. Круглый фюзеляж катается по столу приходится одной рукой держать, другой тоже держать. smiles

    Рук на все не хватает.

    Нужно изготовить надежный держатель-фиксатор. Первая мысль уперлась в пенопласт.

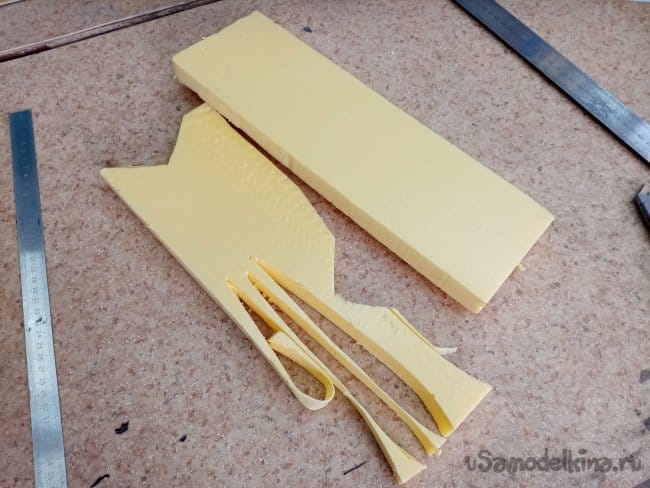

    Посмотрел, жалко стало хорошего материала и количества ненужных обрезков не набралось. Кромсать нормальные листы очень не хотелось.
    Вторая мысль сместилась в сторону картона, быстро нашелся кусок коробки двойной склейки.

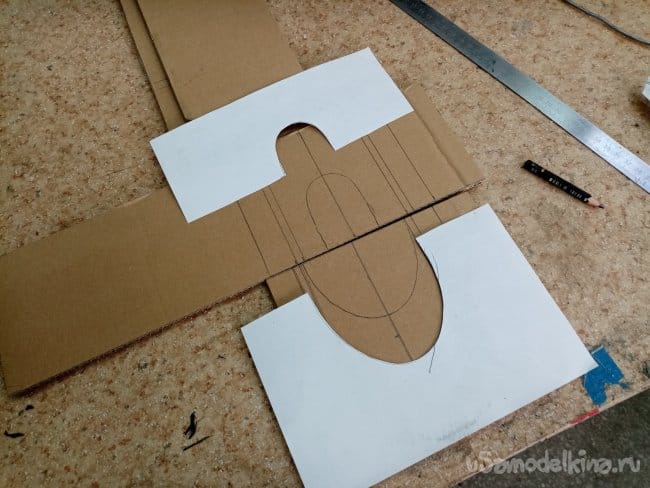

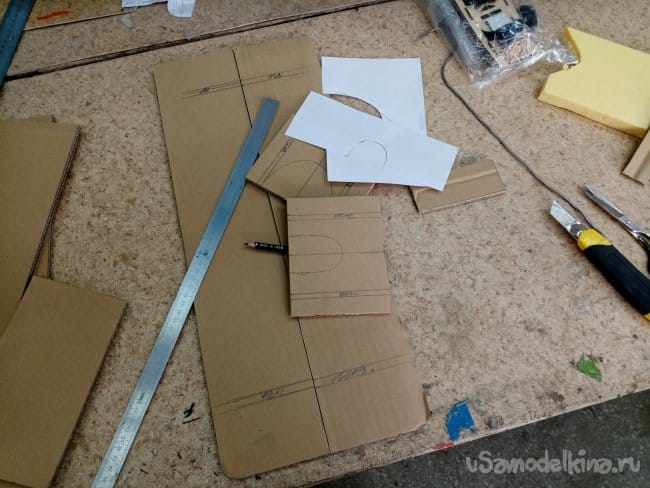

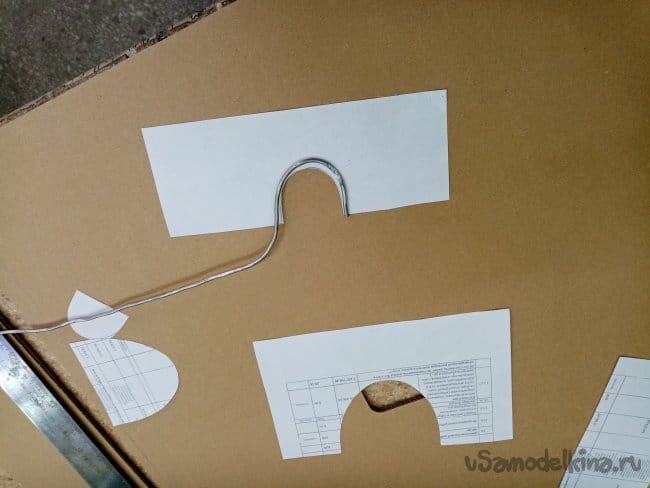

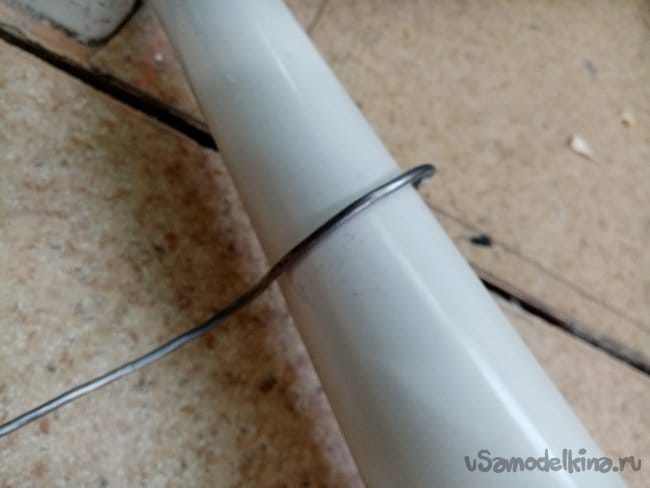

    Для продолжения процесса пришлось изготовить лекала из простой бумаги. Обводы с фюзеляжа снял при помощи куска припоя. (дарю идею уважаемому читателю). yes

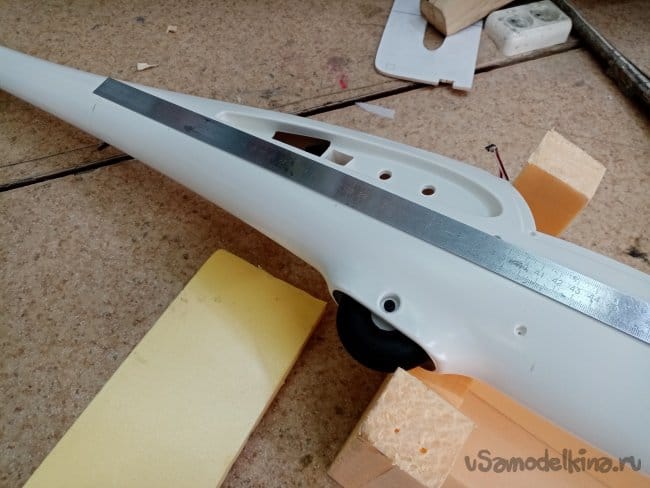

    И длину стапеля замерял.

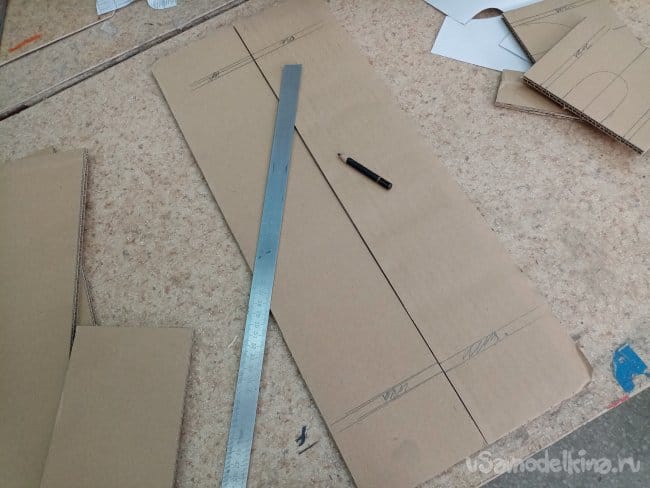

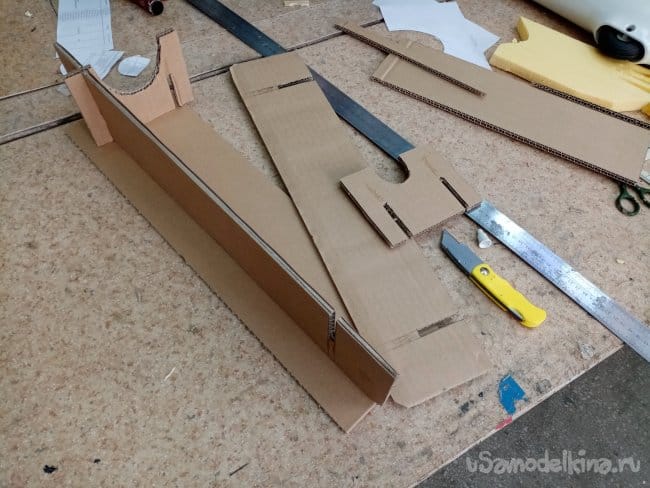

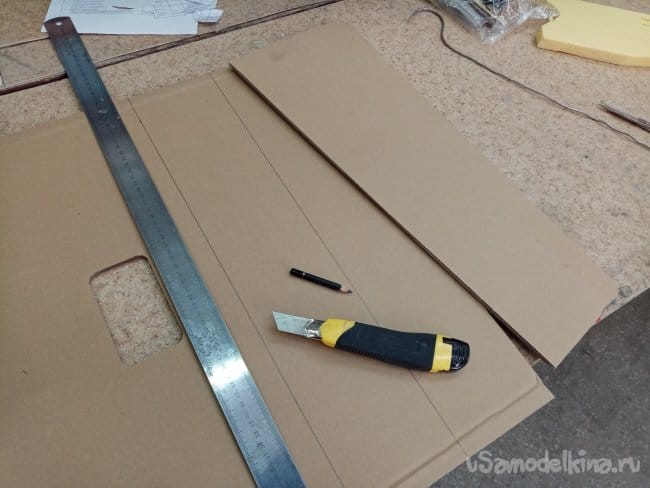

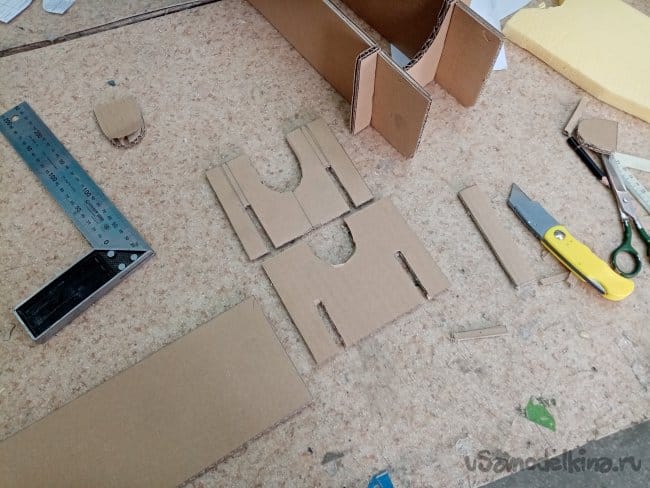

    Вырезаю пластины картона шириной в 11см. Размечаю боковые и поперечные стенки дуплетом. Т.Е. по парно, так точнее сочленения получаются.

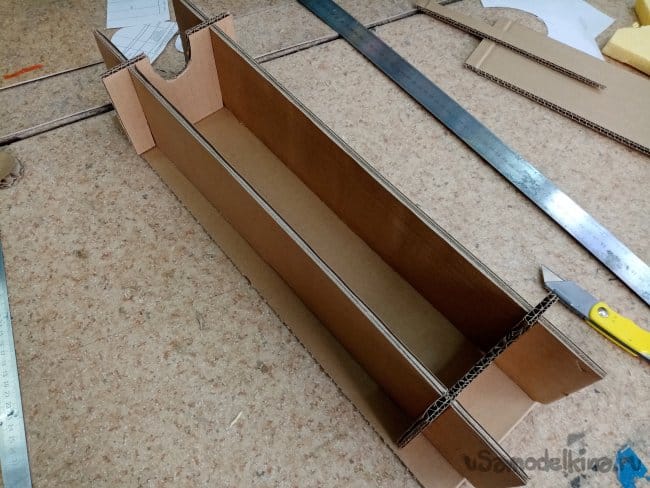

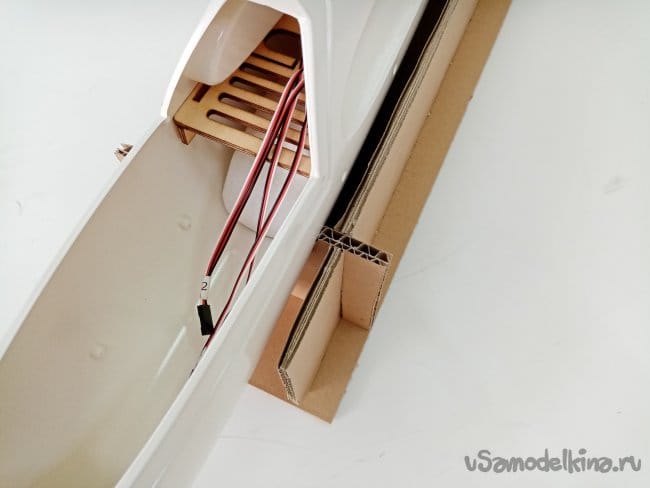

    И следующая операция-примерка.
    [/center]
    Прикинул на самолетике, глубоко сидит хвостик, переделал заднюю стенку.

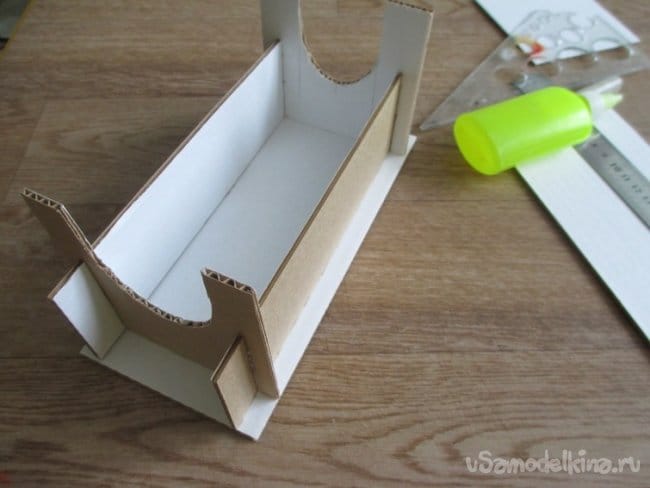

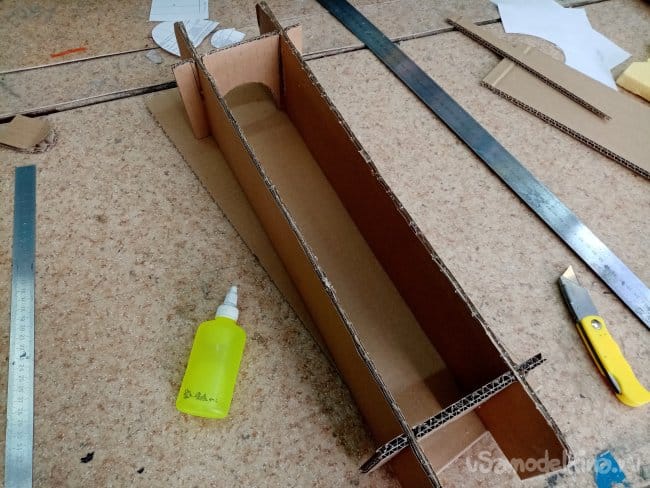

    И дополнил конструкцию донышком, все собрал на титане.

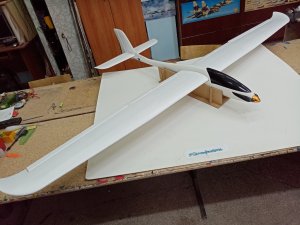

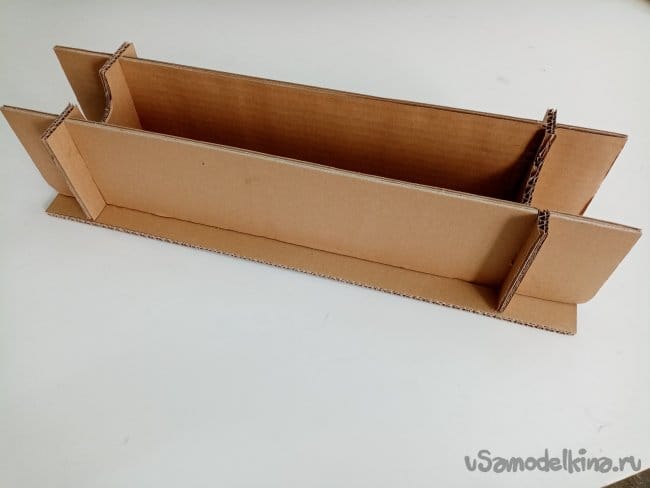

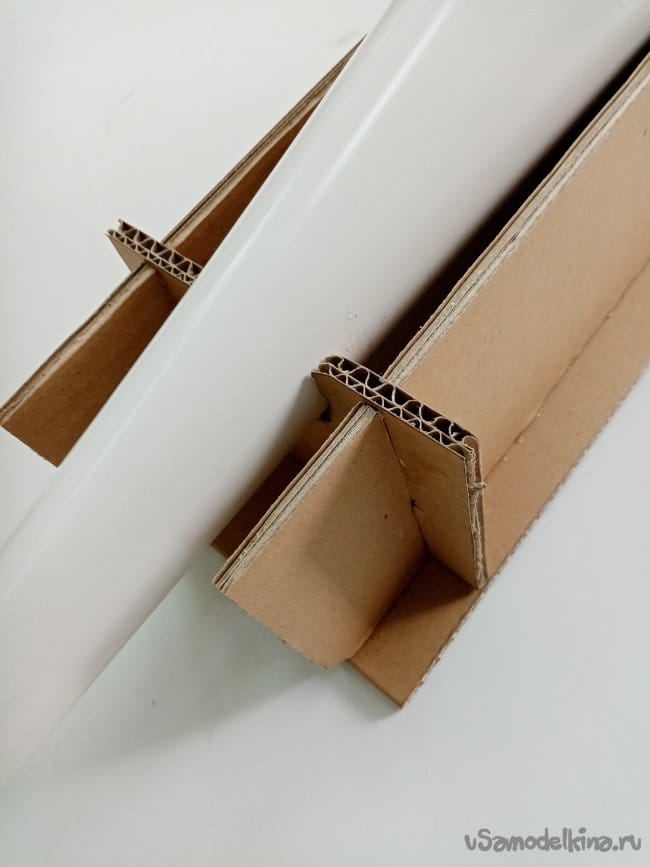

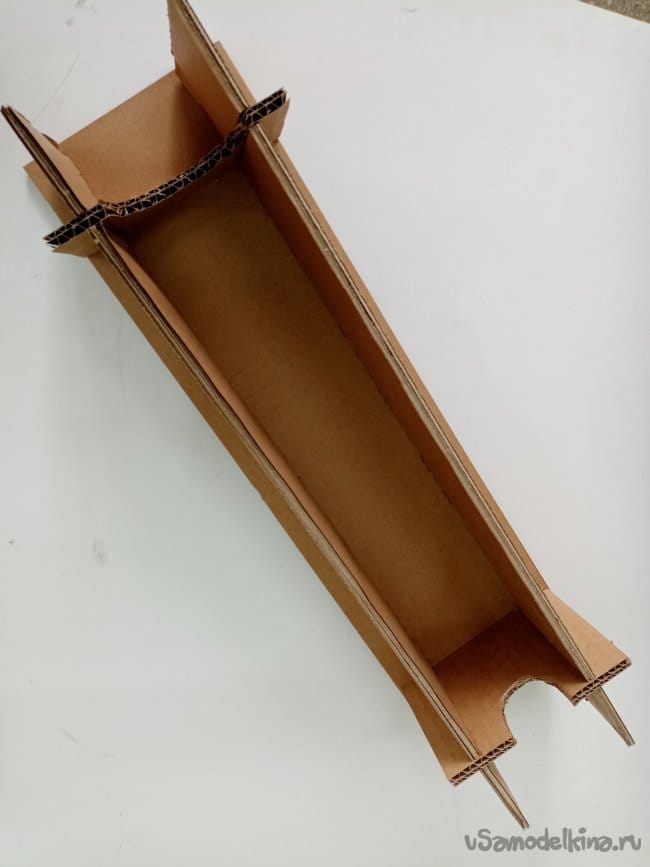

    Общий вид конструкции.




    Собственно и раньше изготавливал подобные варианты для работы с моделями.

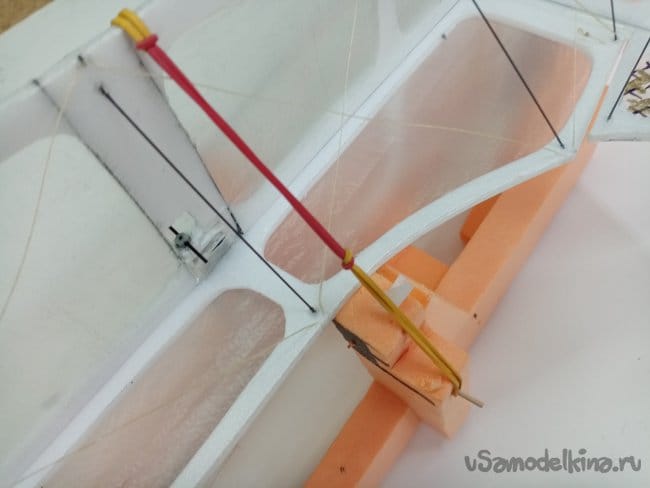

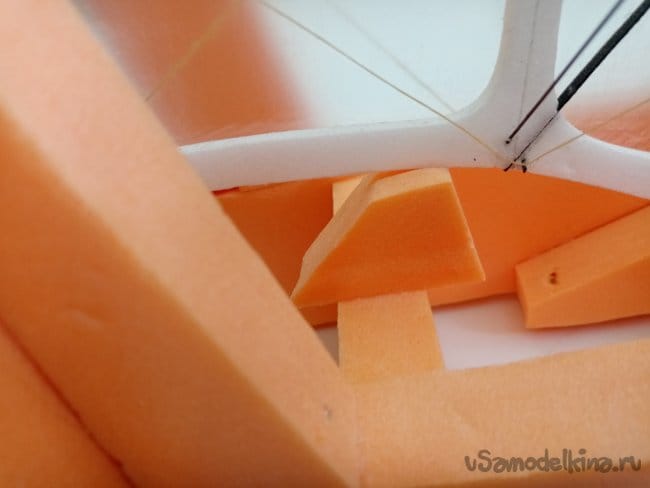

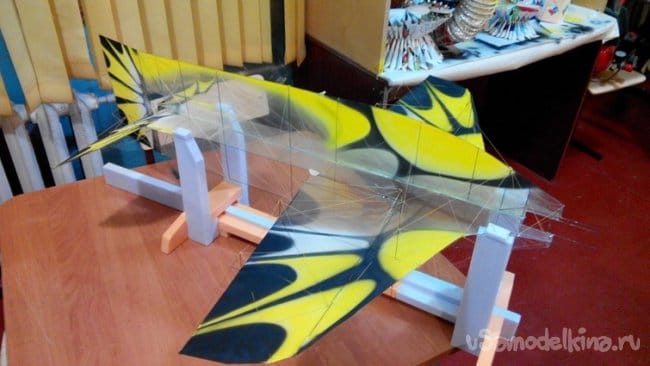

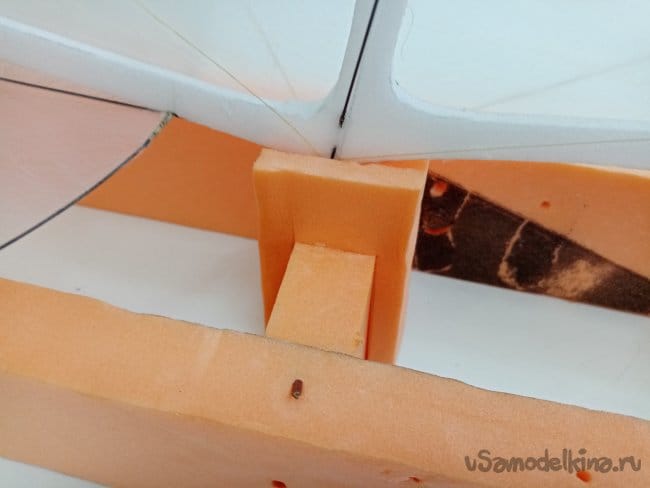

    Например с зальными конструкциями. Весьма хрупкими и нежными. Из не нужных обрезков пенопласта.

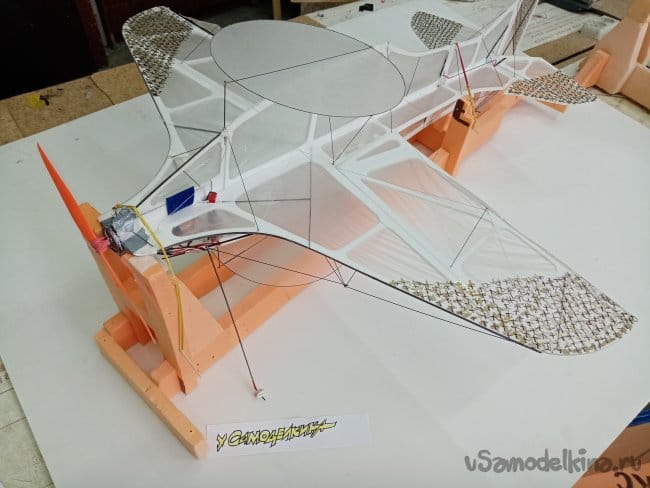

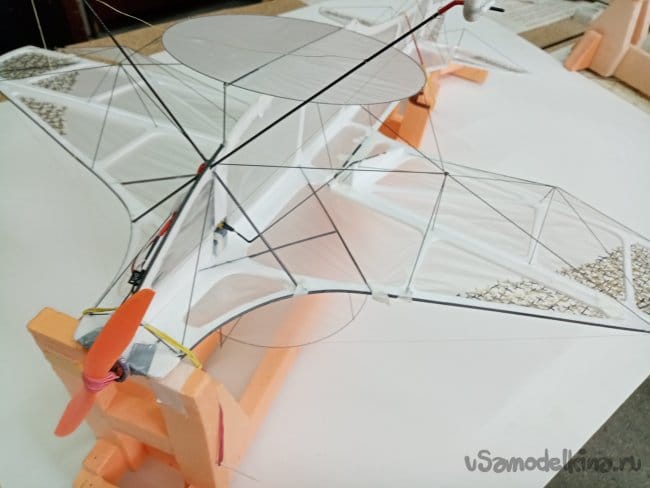

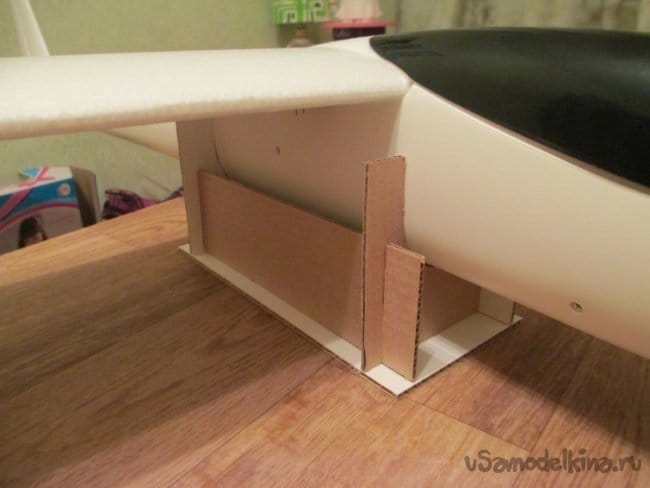

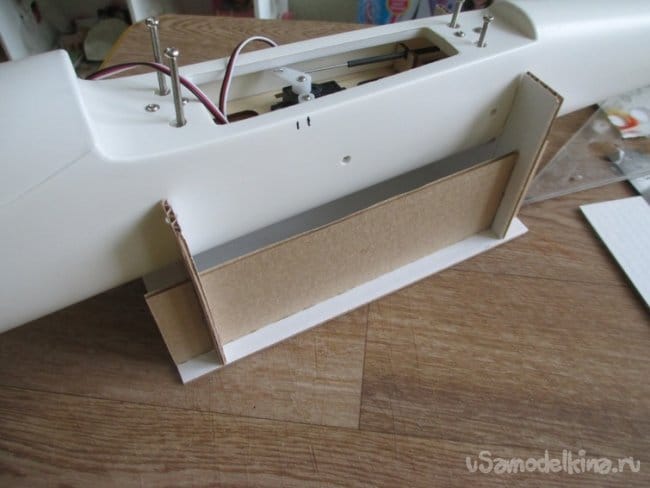

    Этот изготовлен под конкретный самолет. Установленный самолет собирался на нем окончательно. И в последствии служит для транспортировки и закреплении в переносном кейсе.

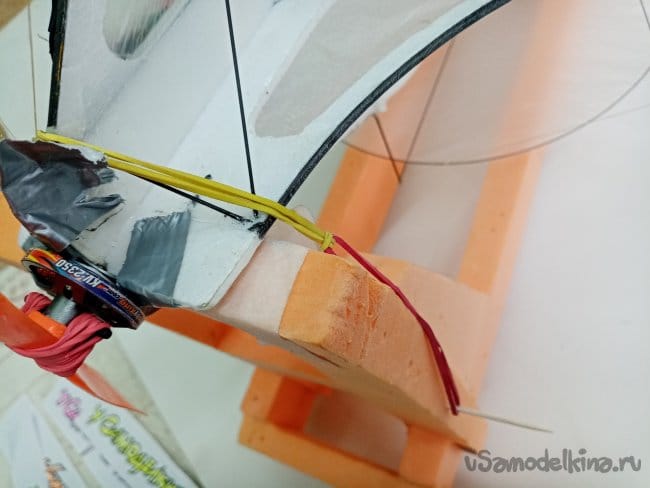

    Закрепляется самолетик очень нежно резинками.

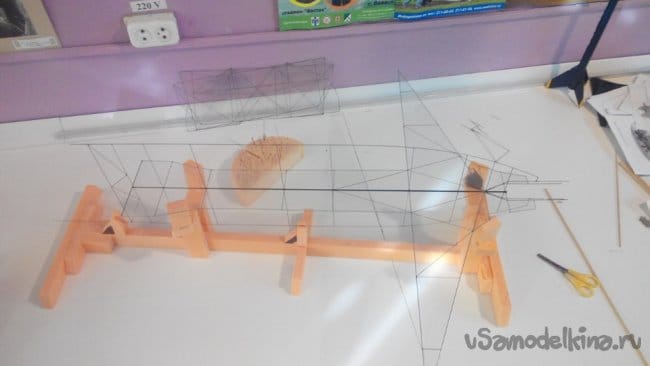

    Карбоновый вариант зальника также достраивался на специальном стапеле подогнанном под него.

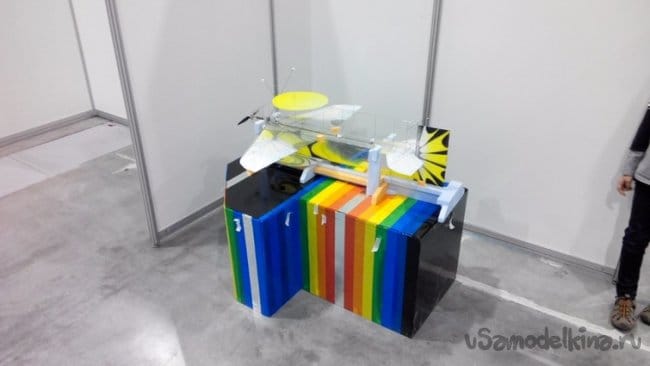

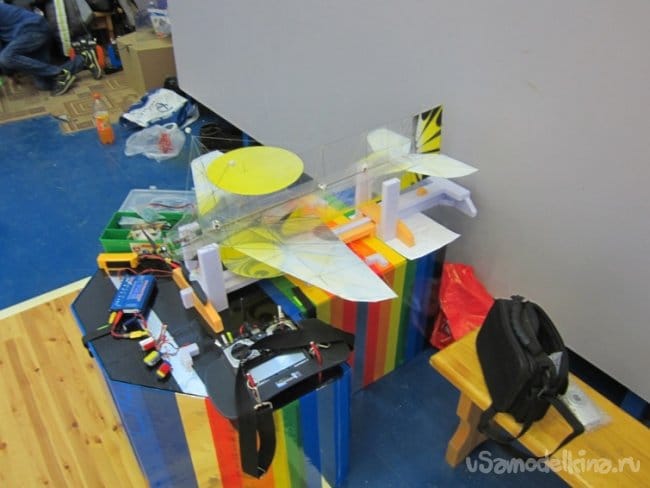

    Во время соревнований стапель извлекается из кейса и самолет на нем обслуживается и ремонтируется если нужно.


    Универсальный вариант позволяет удобно собирать модели и размещать в удобной позиции для работы.
    Подставка-стапель для работы с самолетом

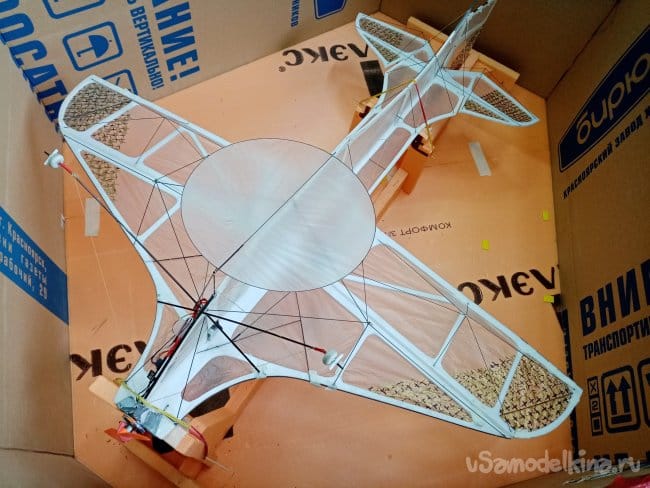

    Вариант на скорую руку коробка из под пиццы.



    Получается, что персональные подставки живут с самолетом до конца. Выезды в поле, удобно собирать на ней модель для полетов.
