В процессе настройки и работы с планером возникла необходимость изготовить подставку-стапель. Поскольку фюзеляж круглый и катается по столу. Руков его держать и работать с моделью не хватает.

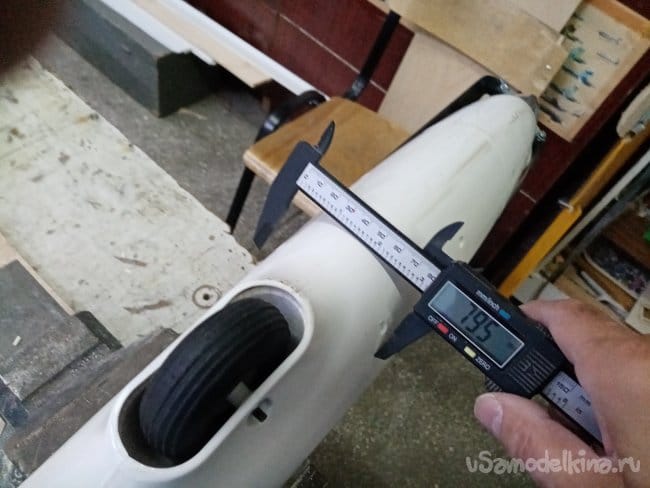

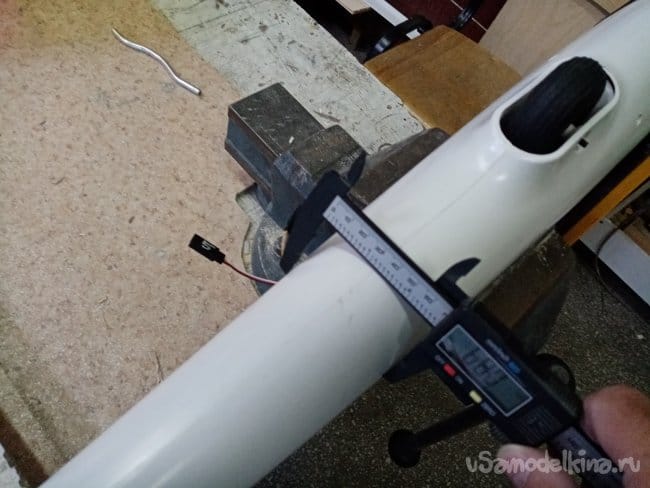

Первая трудность, нужно скопировать контуры фюзеляжа. Для начала промерял "толщину" в нужных местах. Со значительным отступлением от центра тяжести. Планер должен надежно фиксироваться и никуда не падать в процессе работы.

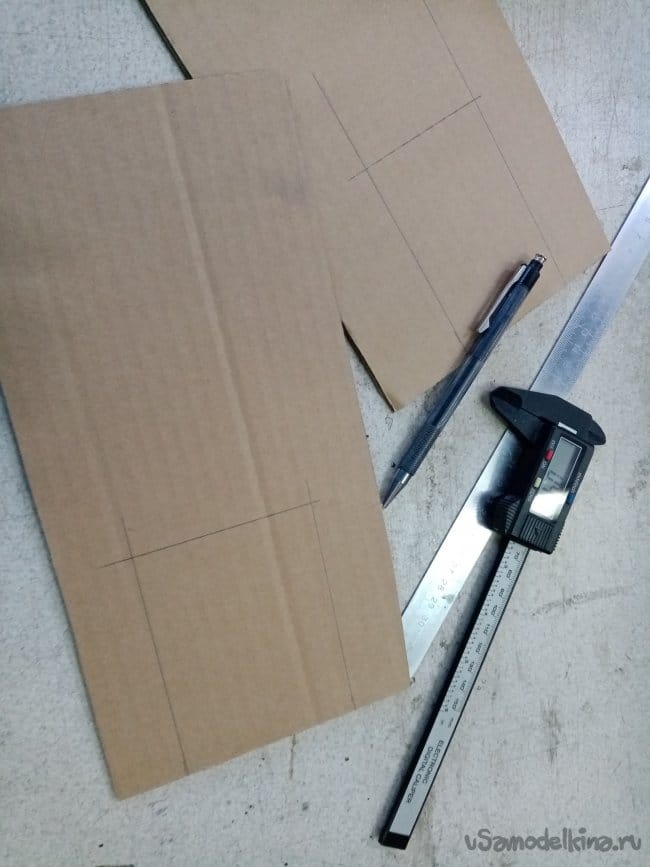

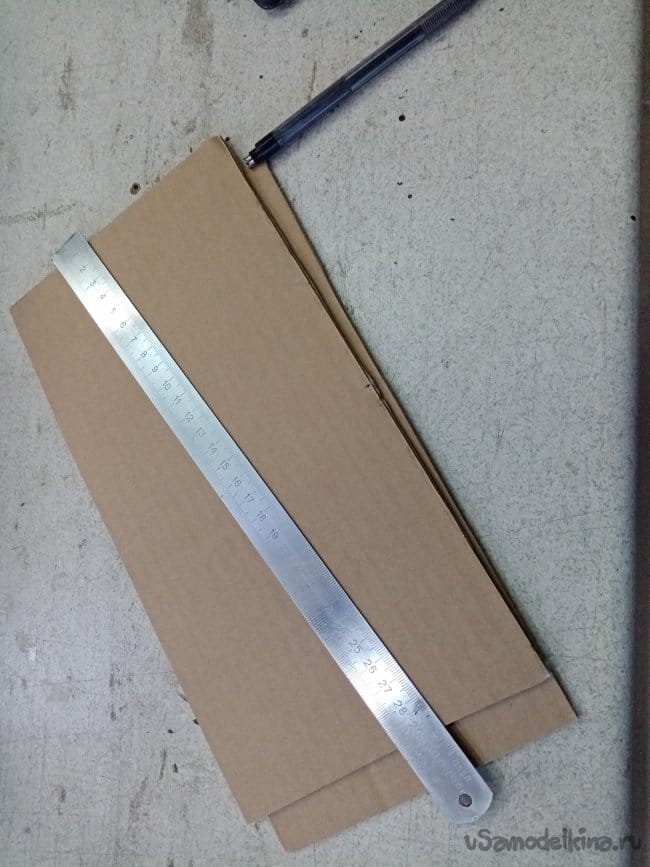

На моем любимом материале, картоне, размечаю прямоугольник по размеру толщины фюзеляжа.

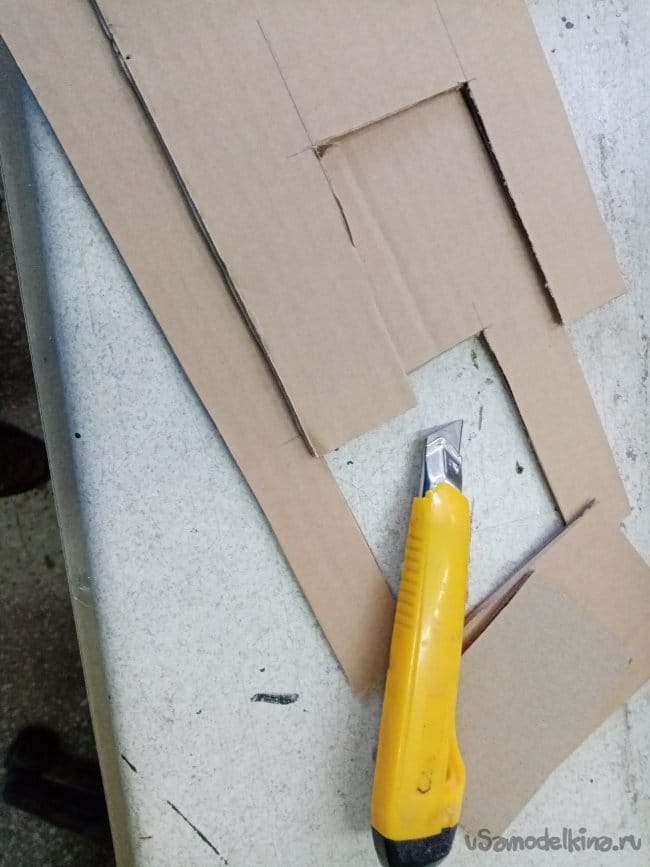

Отверстие вырезаю слегка поменьше, затем подгоняю для надежной фиксации на модели.

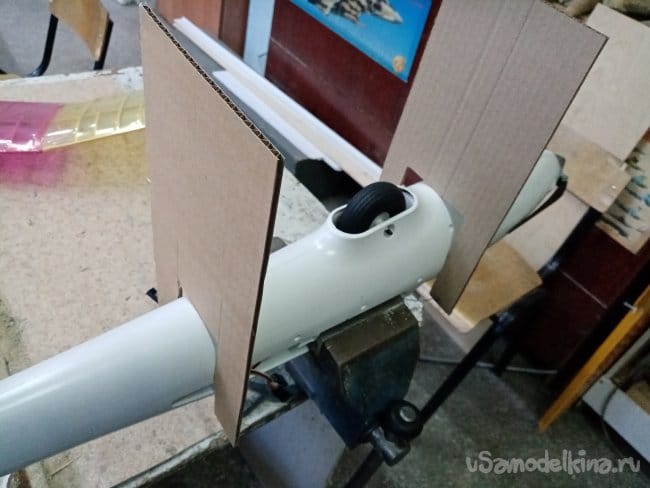

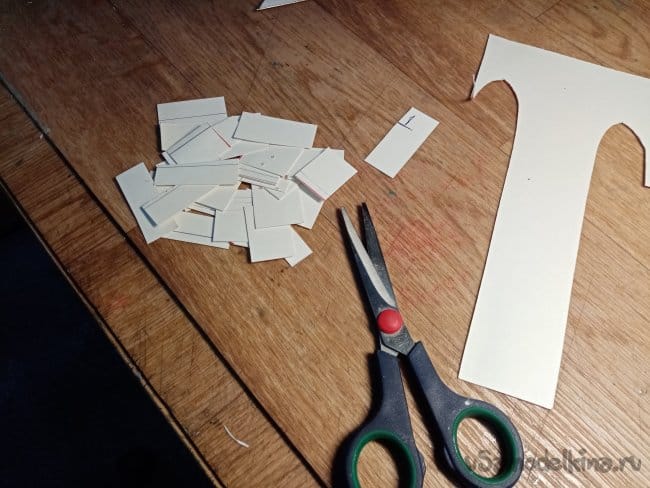

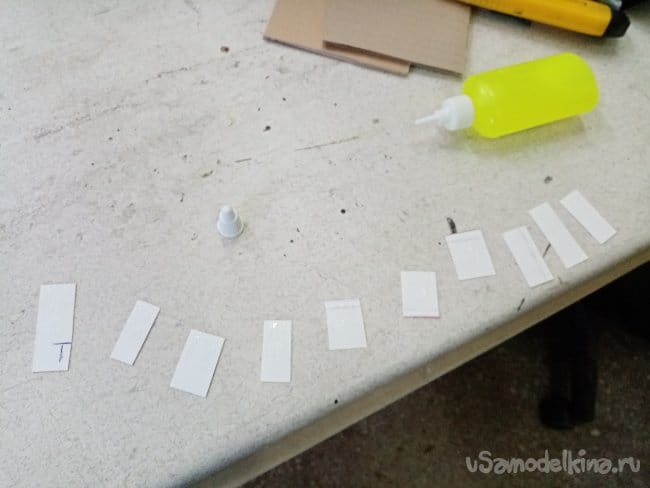

Картонки встали достаточно плотно.Мне нужно скопировать сечение фюзеляжа для вырезания ложементов. Нарезаю прямоугольников из плотного ватмана грамм так в 250 примерно.
Промазываю кончики титаном и оставляю минут на парочку для подсыхания клея.

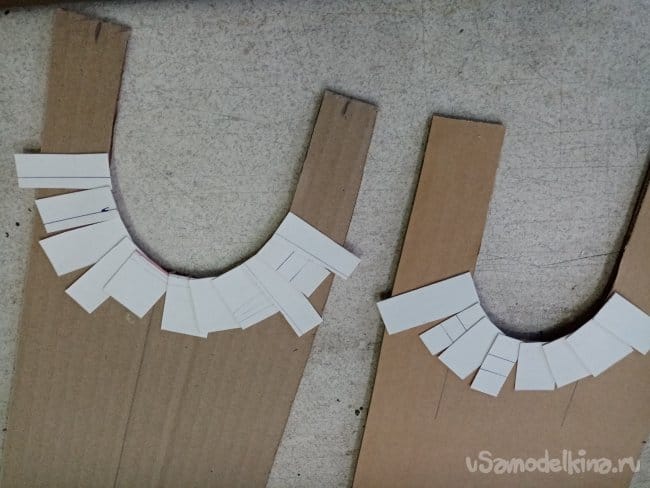

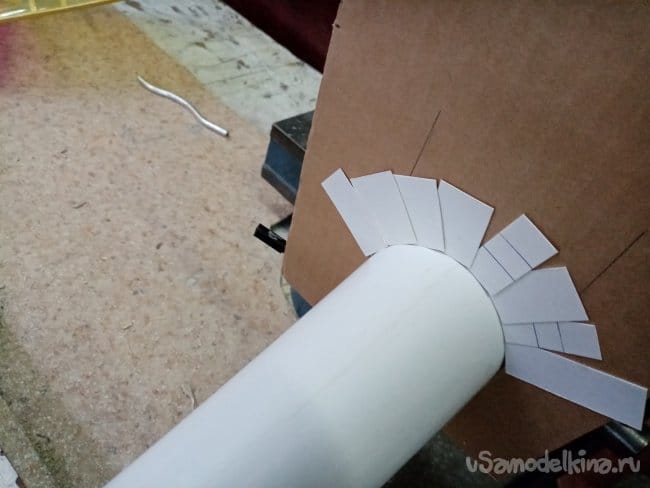

затем начинаю бодро обклеивать контур этими прямоугольниками. Поскольку титан уже малость подсох, все приклеивается практически мгновенно как на циакрине.

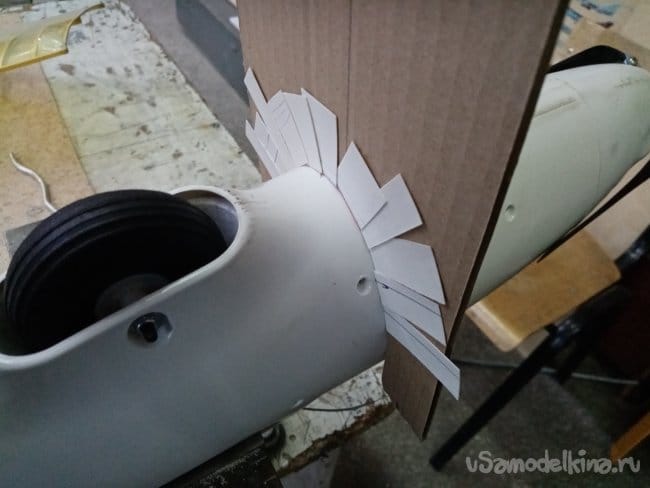

В результате получил два шаблона нужных мне сечений.

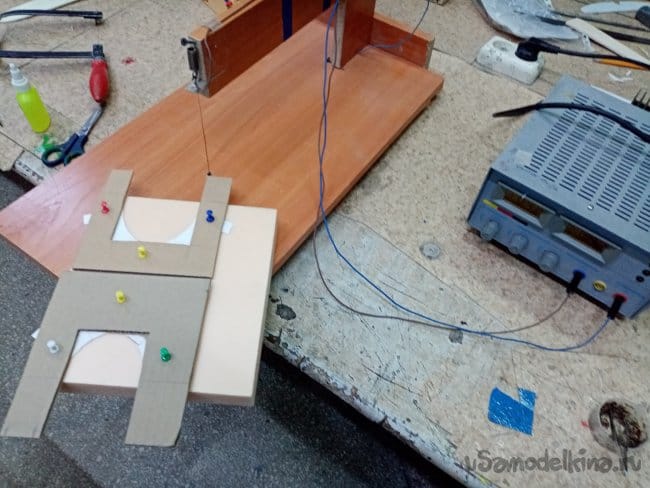

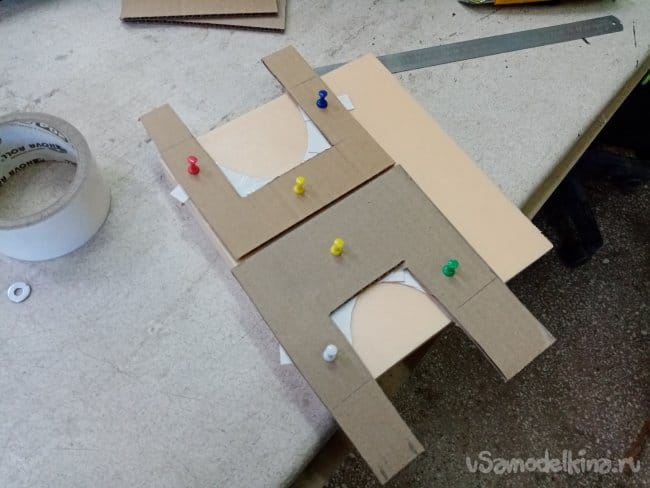

Ложементы буду изготовлять из двадцати миллиметрового пеноплекса. Закрепляю шаблоны на нужное место и фиксирую канцелярскими булавками.

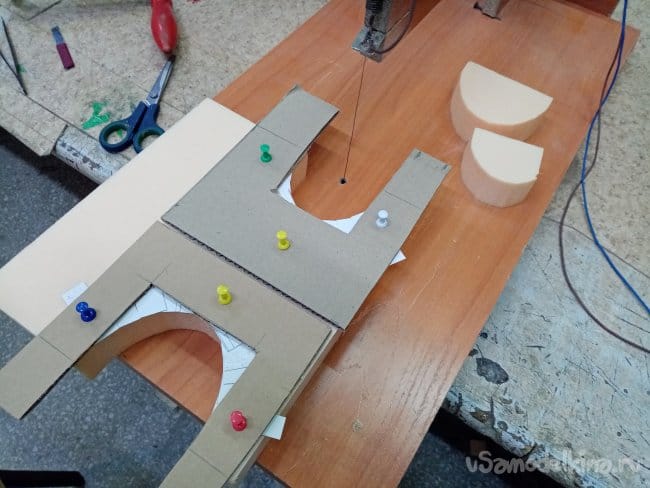

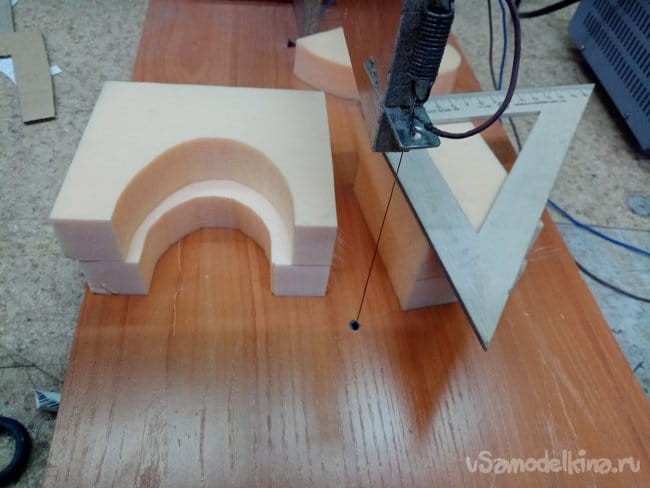

Резать буду раскаленной нихромовой проволокой на вертикальном станке. Вольтей 4 амперов 2.5.

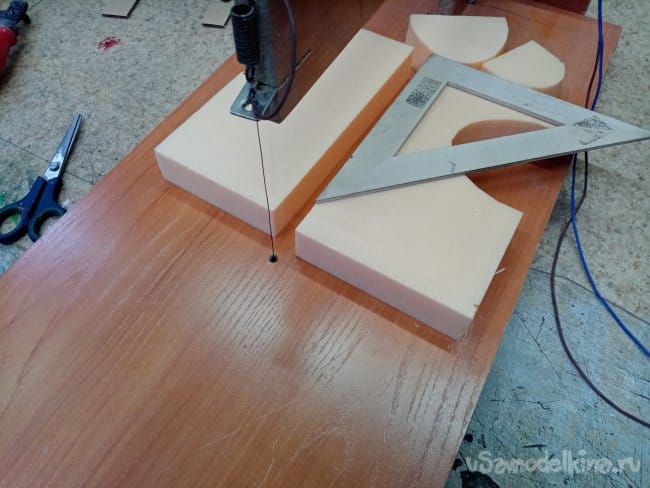

Про деревянному угольнику разрезаю заготовку на нужный размер. Вообще при резке струной стараюсь не использовать металлические шаблоны. При соприкосновении с металлом струна немного остывает и рез искажается. Подбираю подачу материала с нужной скоростью, слежу что-бы струна не отходила от вертикального направления.

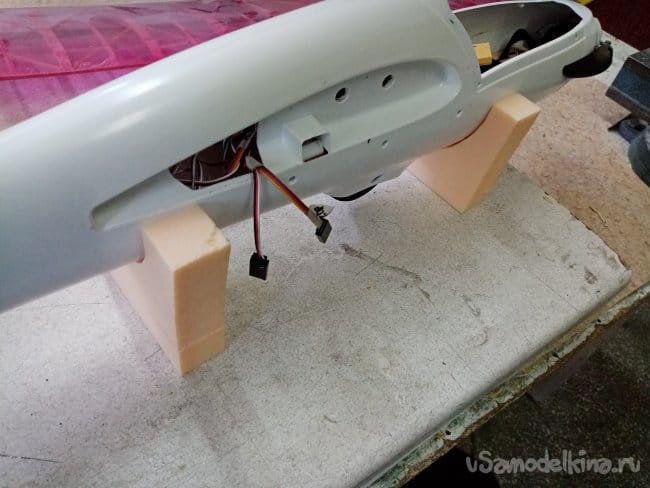

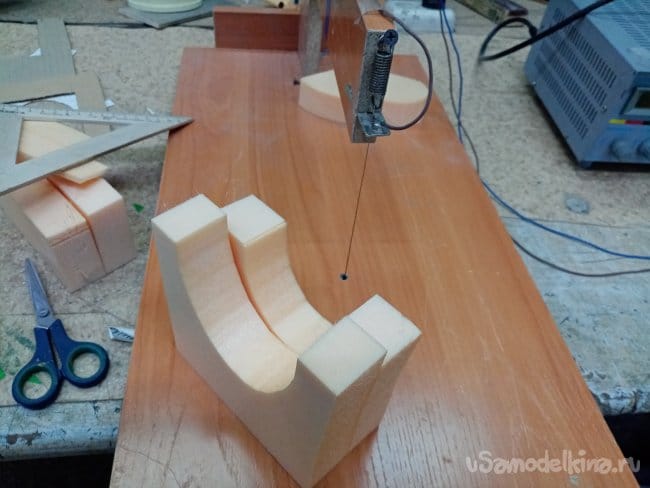

Примеряю вырезанные подставки, все подошло хорошо. Само основание изготовил из двойного картона от упаковки холодильника.

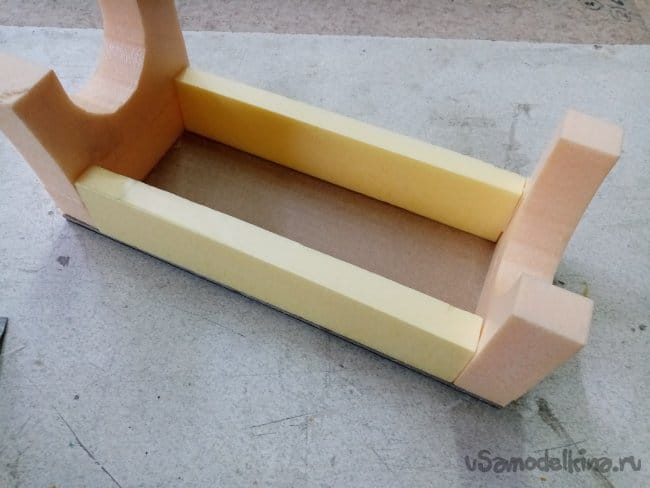

Между вертикальными элементами вырезаю усиливающие пластины из пеноплекса.
Заклеиваю на титан.

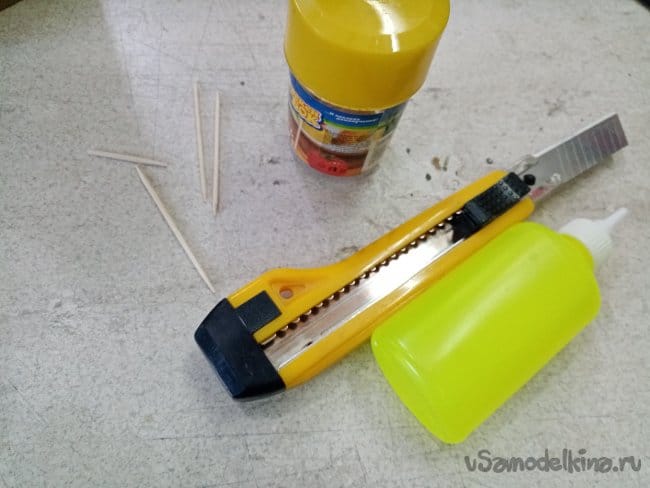

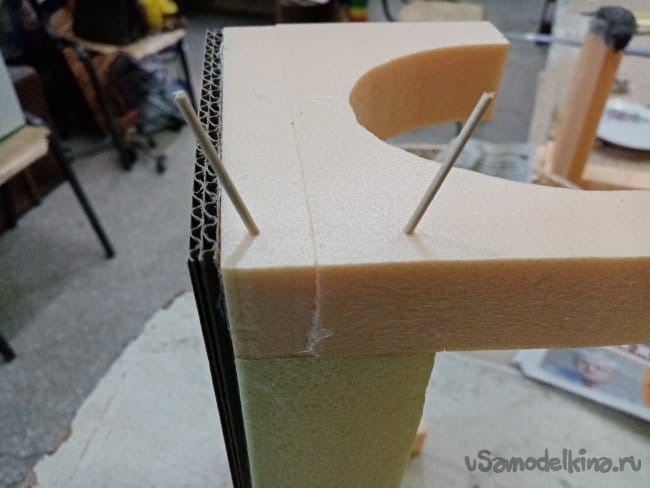

В качестве дополнительной фиксации применю зубочистки воткнутые под разными углами.

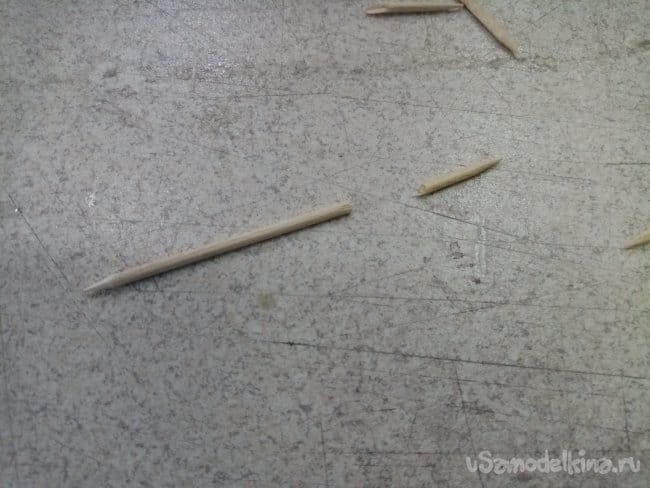

Небольшая тонкость. Зубочистки немного обламываю, удобнее втыкать, вернее не втыкать, а вкручивать в пеноплекс. Для того чтобы не сминался материал. Остается небольшой кусочек зубочистки, его вдавливаю окончательно при помощи ручки канцелярского ножа.

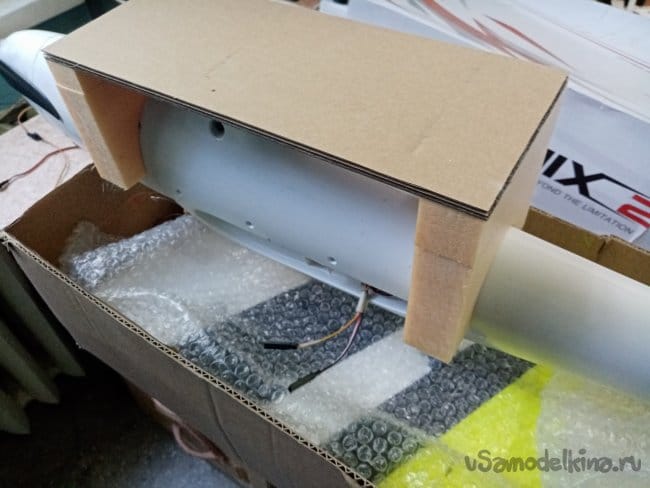

Готова подставка, можно готовиться к полетам.
