    Отрезной стол для болгарки


    Здравствуйте очень часто работаю с металлом и деревом и иногда нужно, что-то подпилить или шлифовать и приходится зажимать заготовку в тиски и работать болгаркой, а это не очень то легко да и точность не радует, а на Гриндере так не сделаешь и именно по этому решил собрать вот такую приспособу для болгарки. Особо нового не расскажу, может где-то я видел такое так, что на авторское право не претендую. Ну в общем то предисловие окончено, приступаю к работе.

    Понадобится инструмент
    1. Дрель
    2. Болгарка
    3. Сварка
    4. Сверла


    Материал

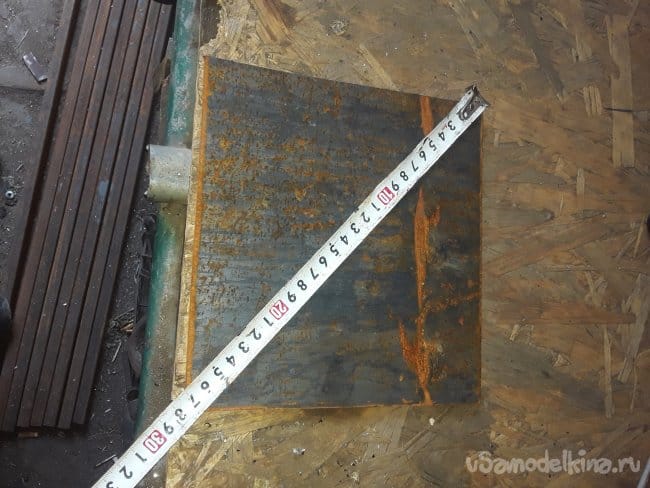

    1. Лист металла 8мм
    2. Профиль 20на20мм
    3. Полоса металла 2 мм
    4. Болты и гайки

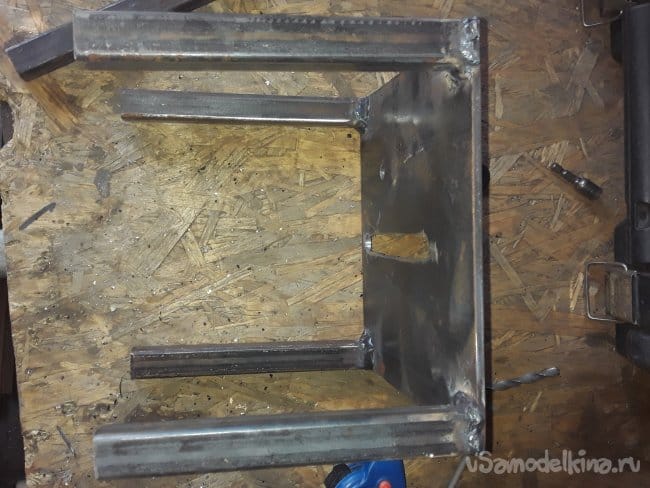

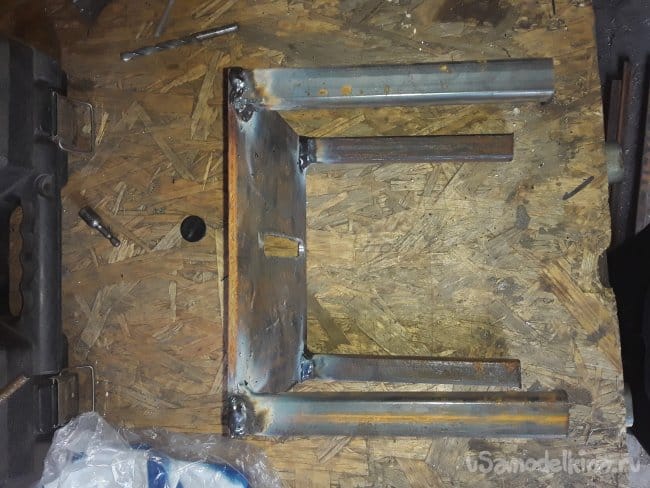

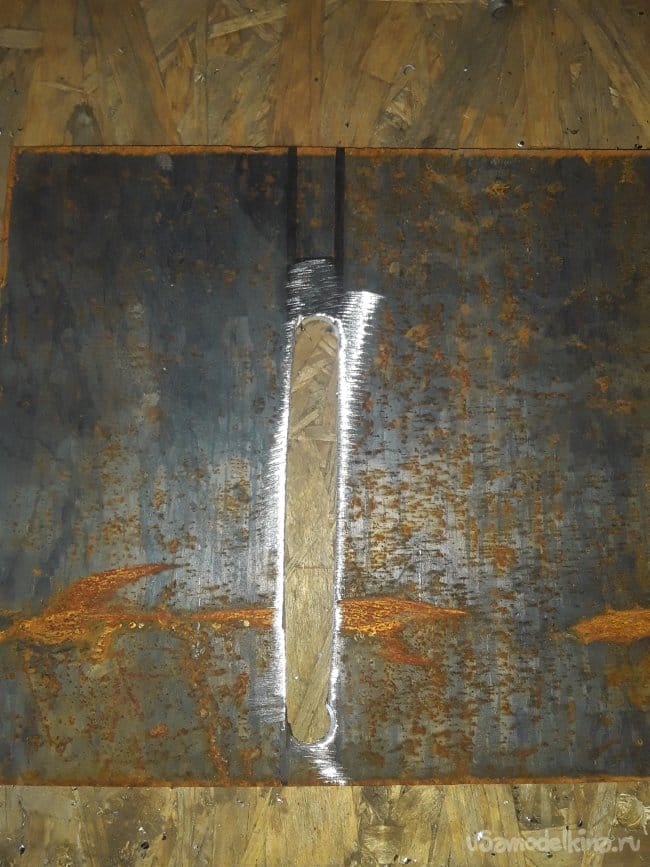

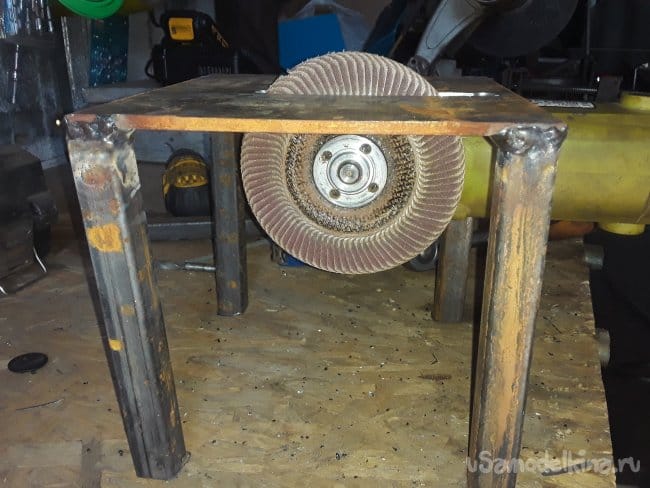

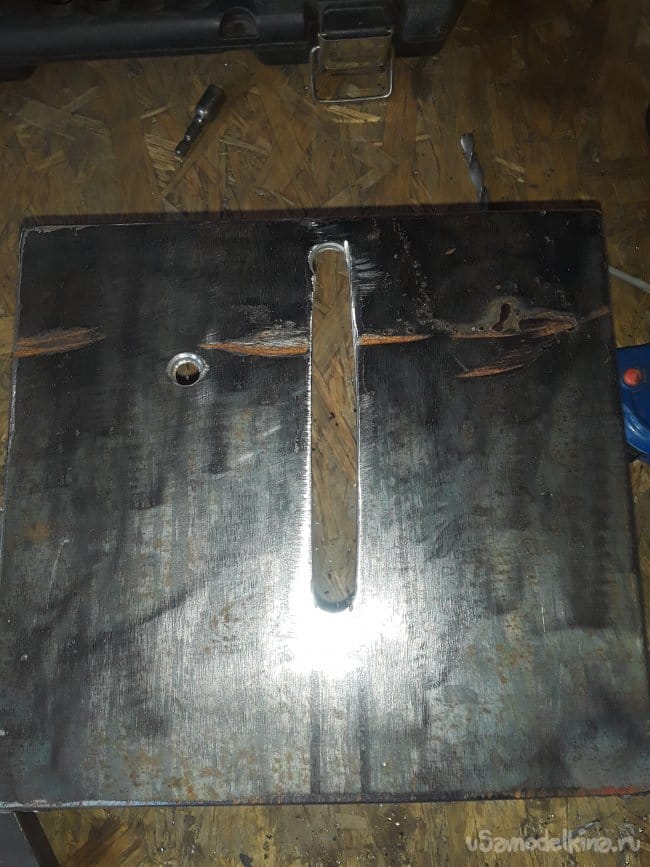

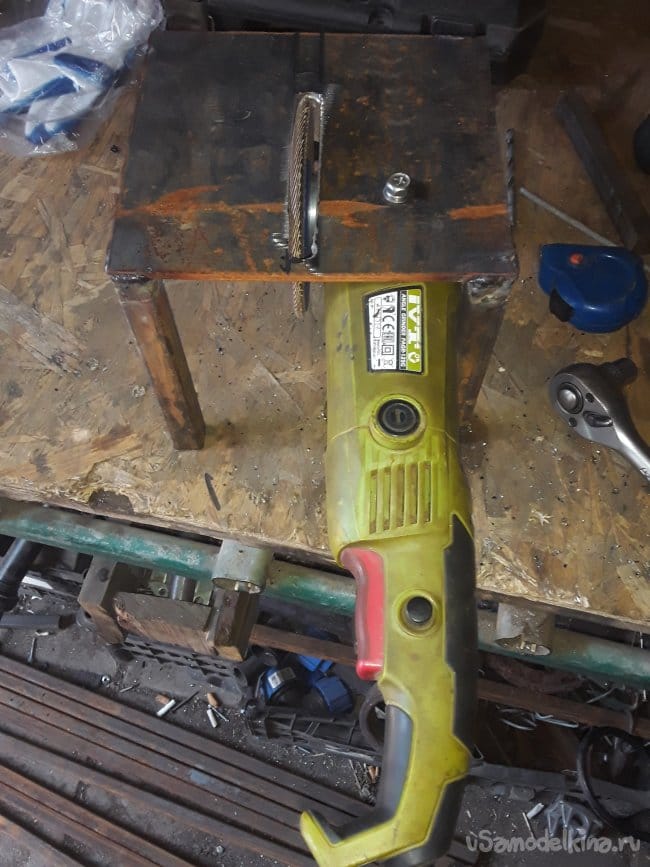

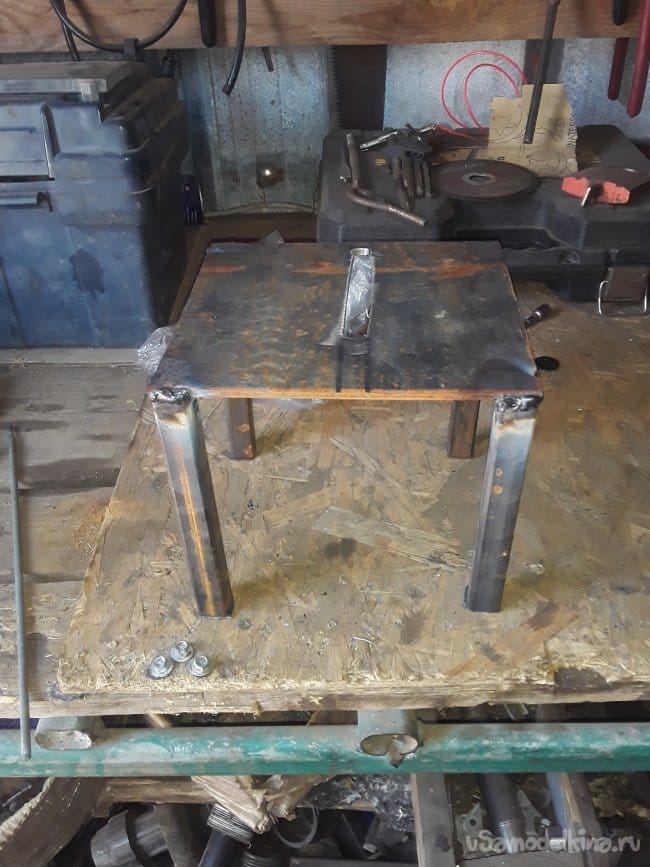

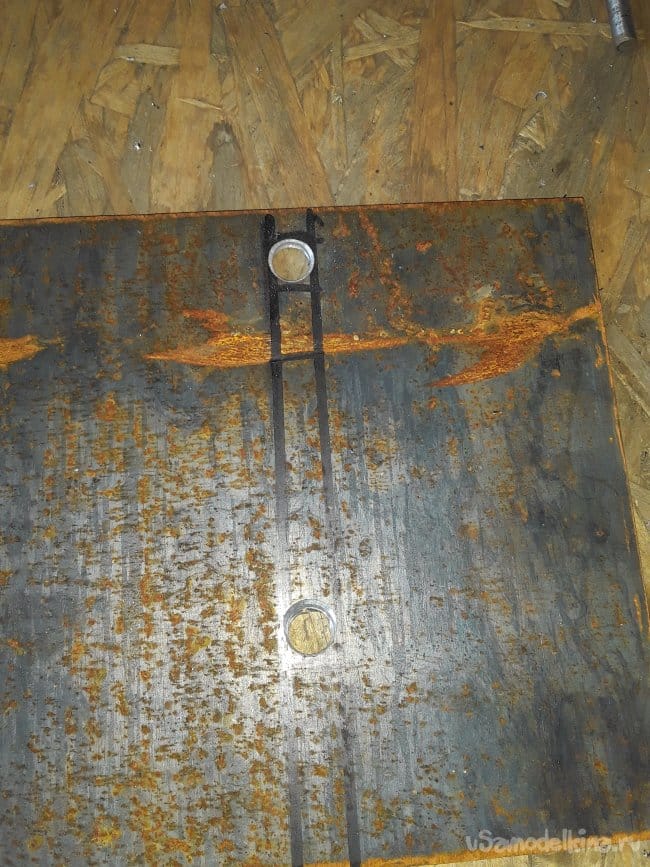

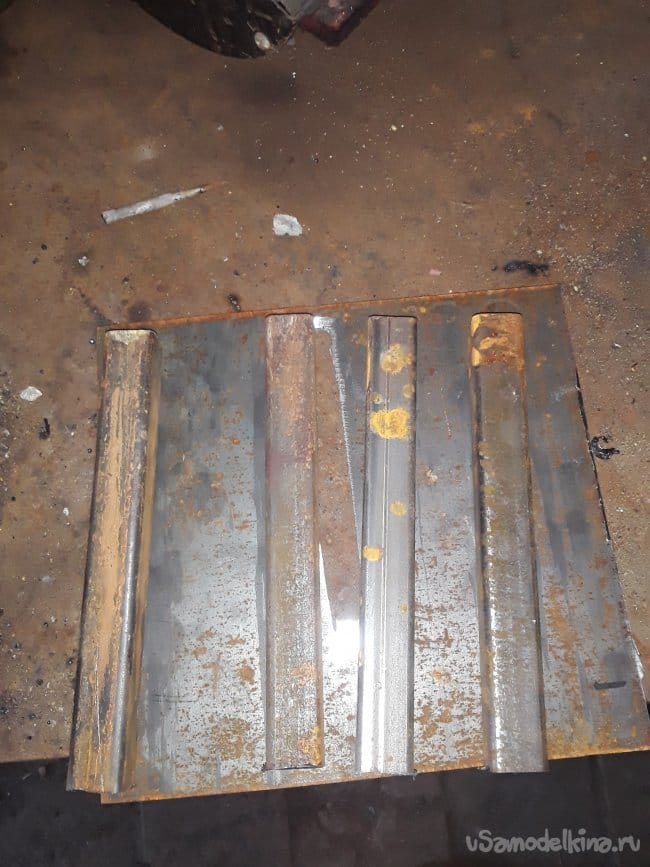

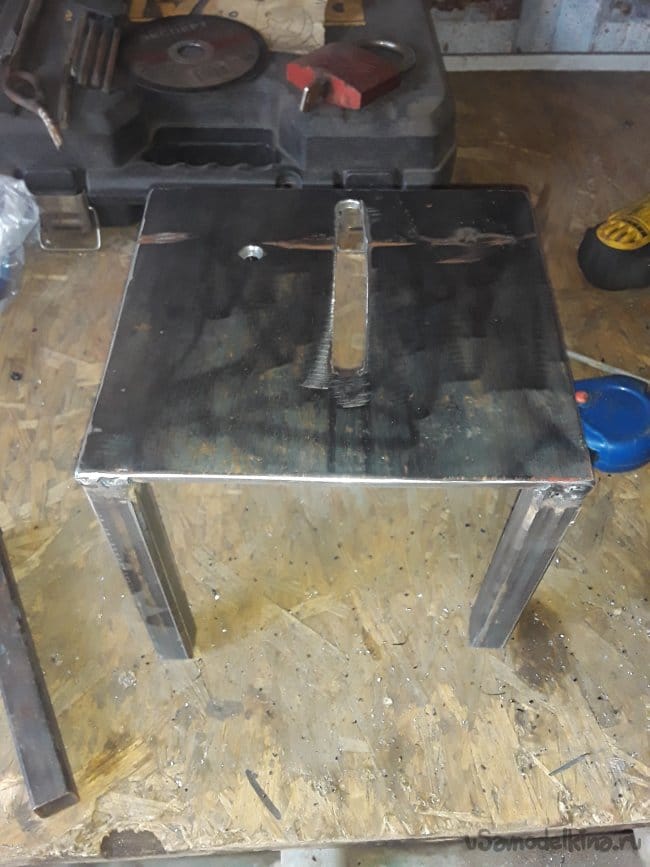

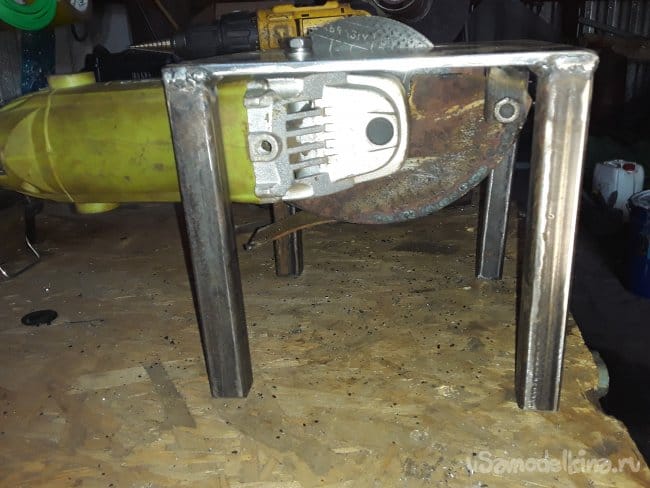

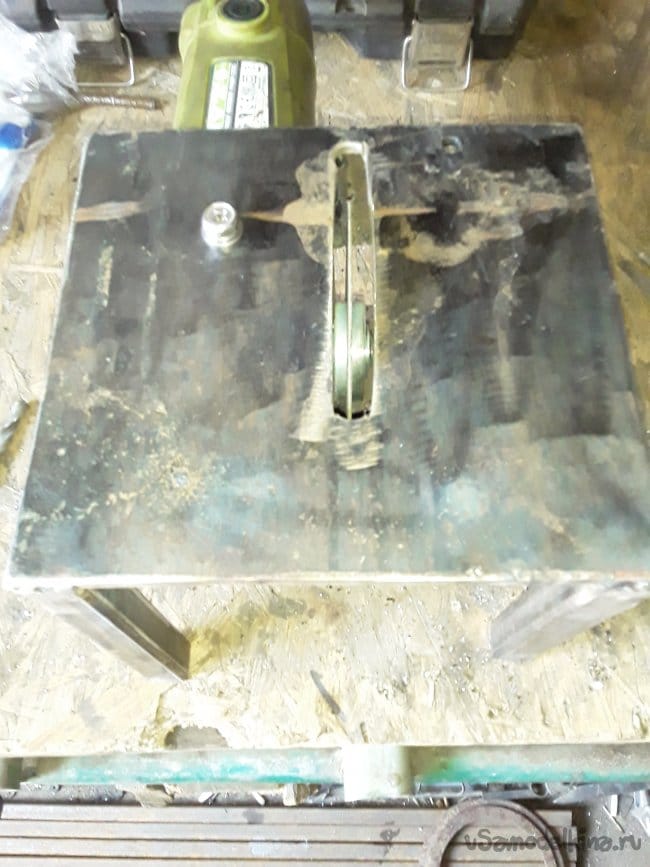

    Сделав разметку просверливаю два отверстия для того чтобы края распила были ровные и прорезаю болгаркой ширину сделал 2 см для того чтобы можно было ставить лепестковый шлифовочный диск. Далее для того, чтобы удобно было ставить и снимать болгарку привариваю 4 куска профиля 20 на 20, как ножки так будет удобнее. Для крепления самой болгарки просто приложив на свое место делаю отметку и просверливаю отверстие и закручиваю болт на место для крепления рукояти. Такой крепеж вполне очень даже надежный ничего при работе не отвалится проверено.

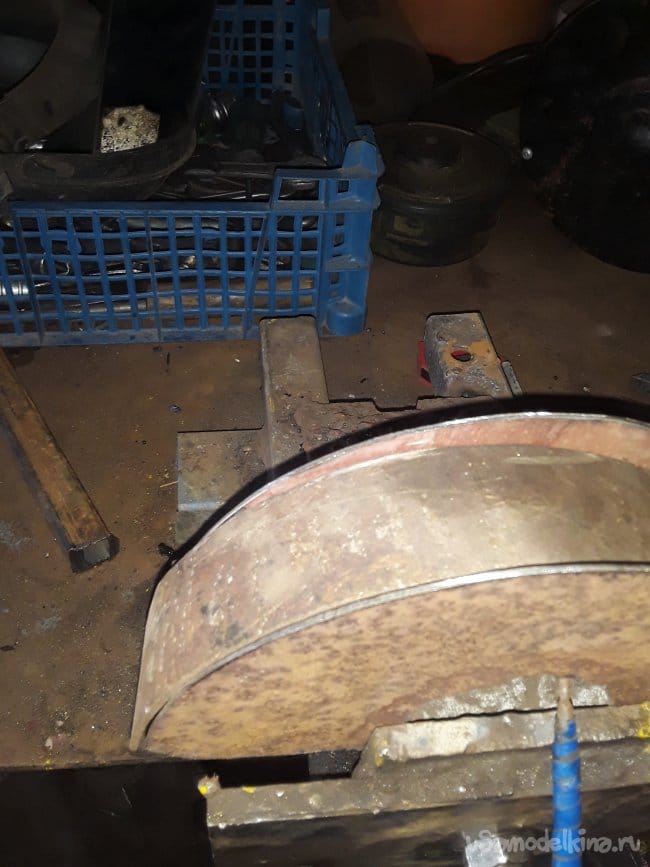

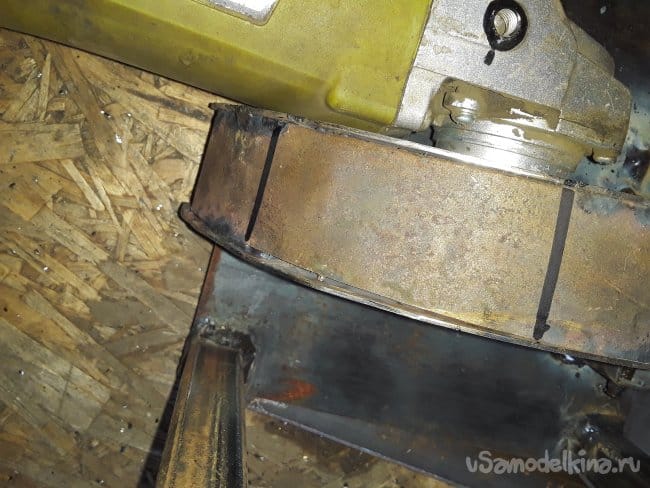

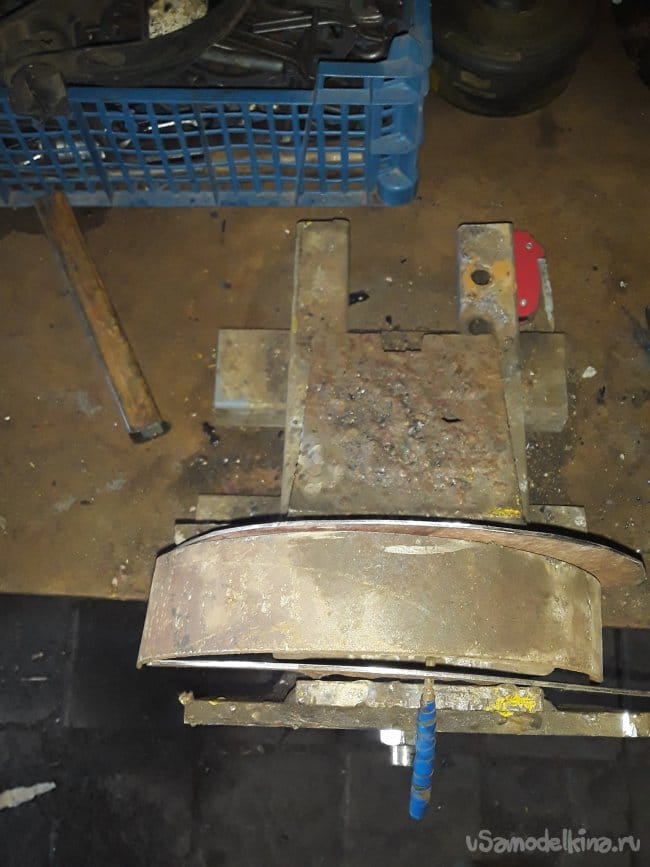

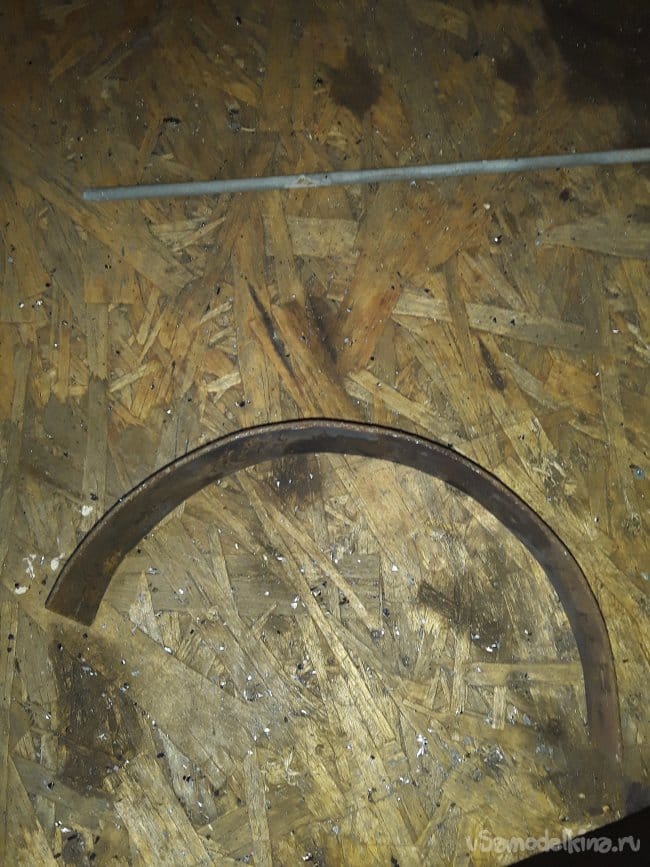

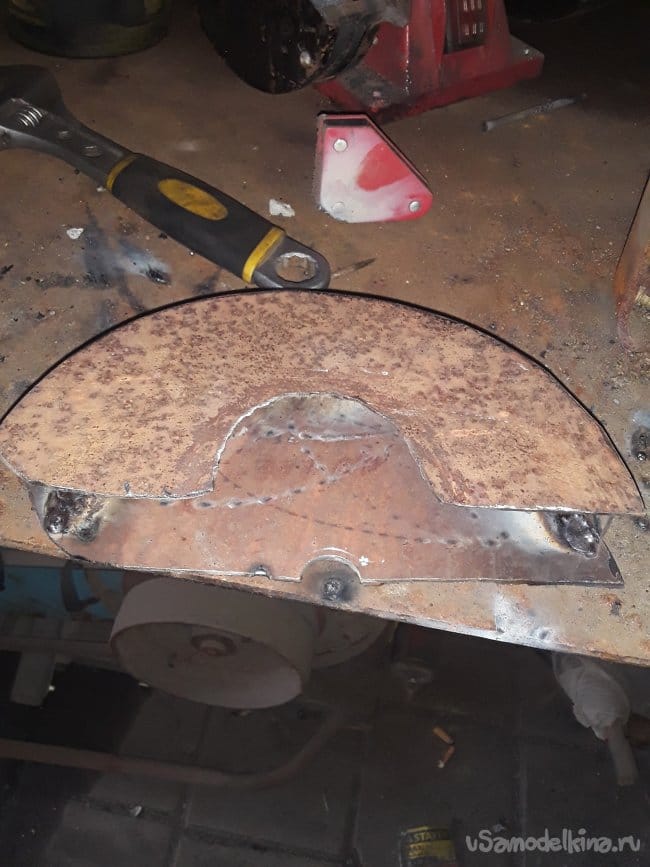

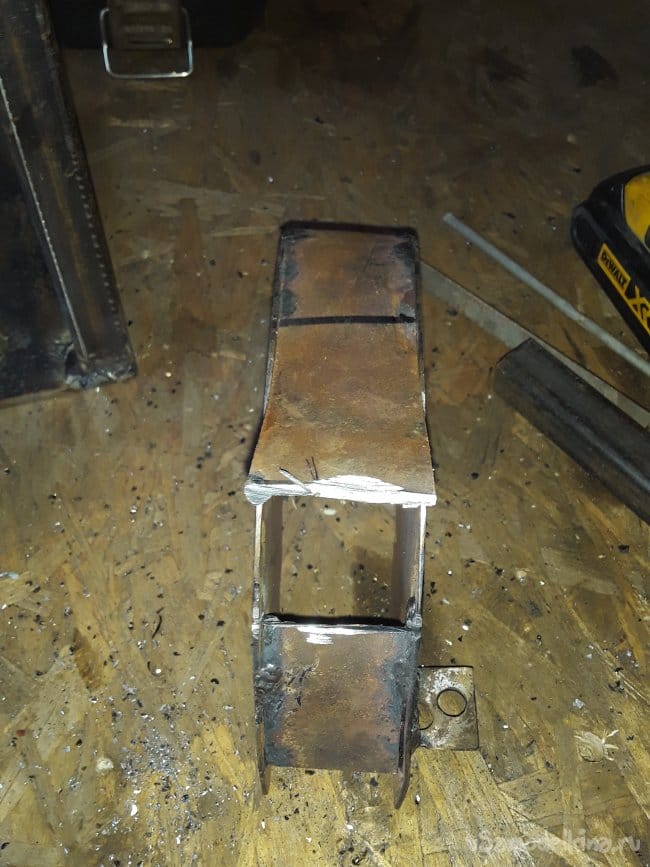

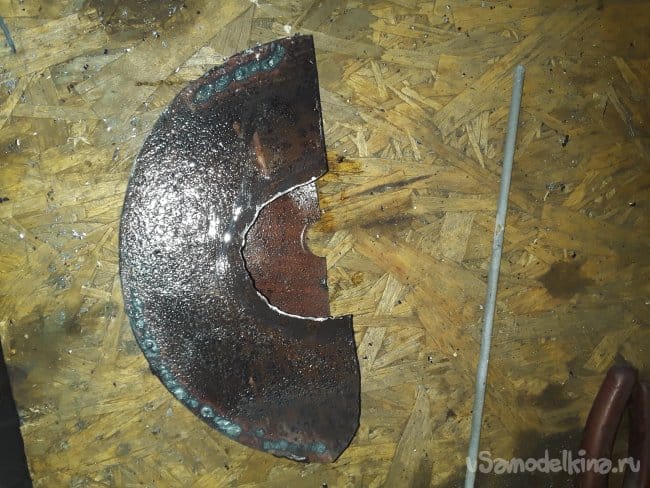

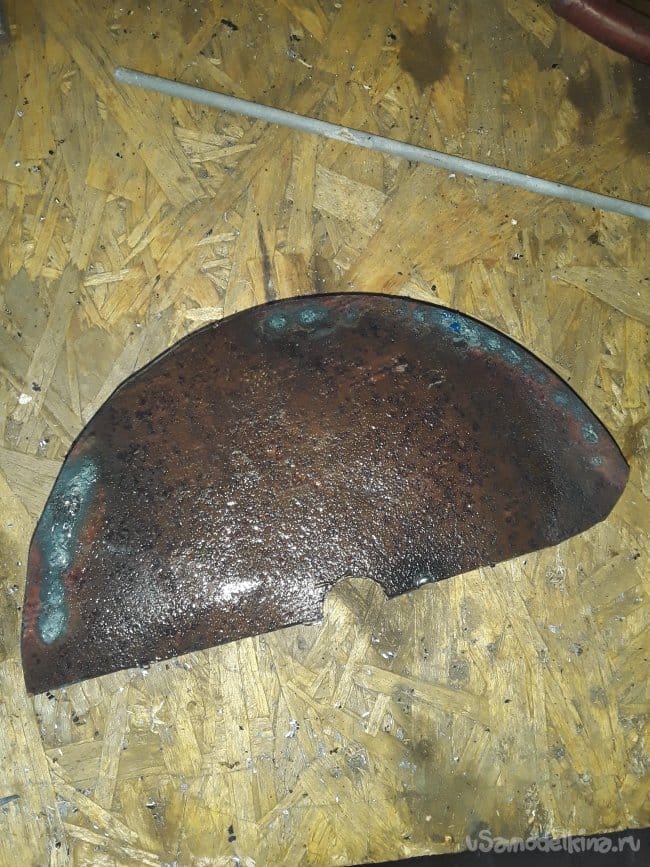

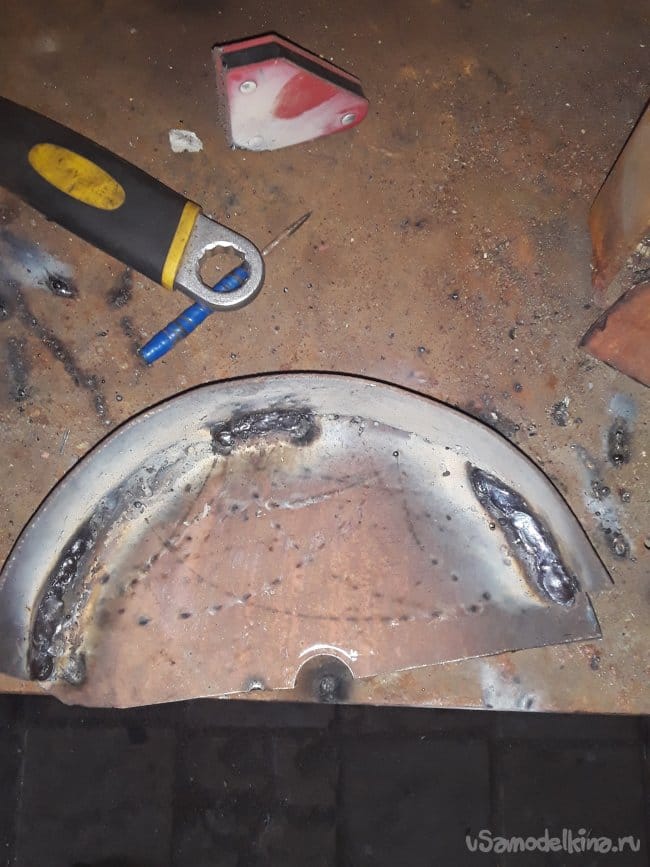

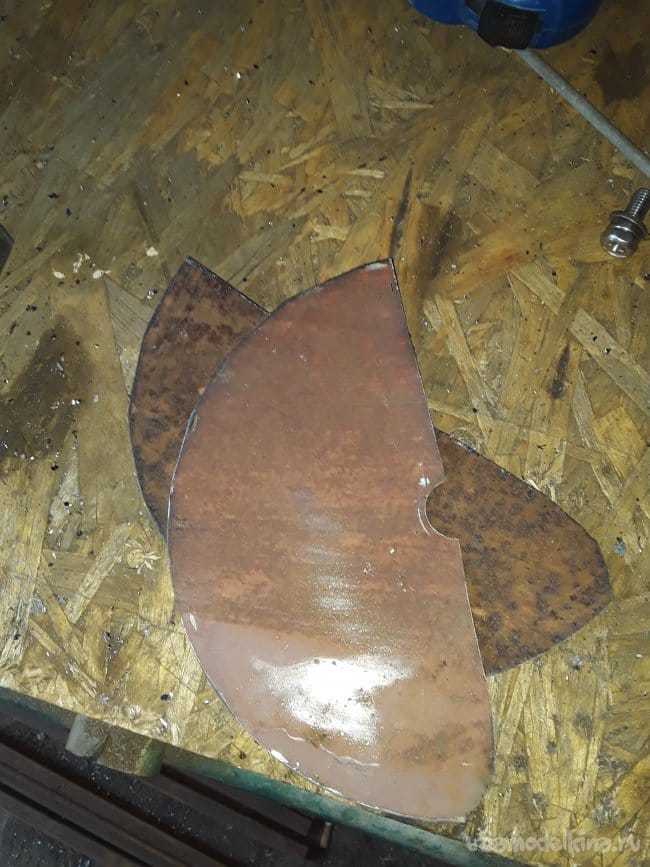

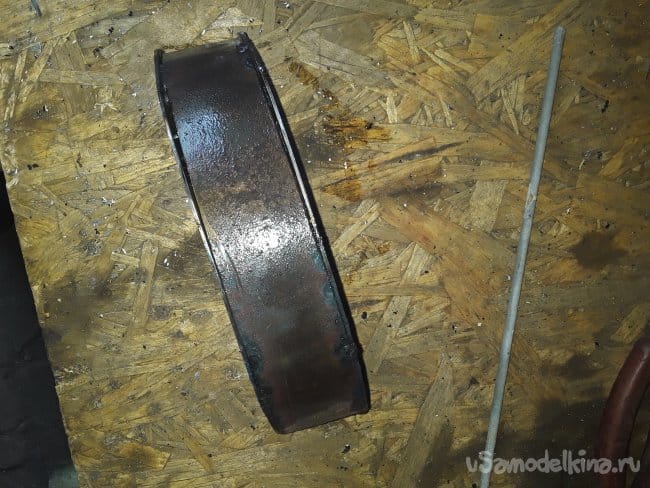

    Для изготовления кожуха использовал металл 2мм просто вырезал немного подогнав под нужное место все делаю на глаз без размеров. Вырезов все зажимаю в тиски под нужную ширину и потихоньку подвариваю полосу металла придавая нужную форму в том месте, где будет выход для пыли, и стружки не провариваю бока и просто подрезаю один край и выгибаю под нужный угол вот и все. Для крепления кожуха привариваю два отрезка профиля 20 на 20 мм просверливаю отверстия по краям и через болт креплю кожух вот и все готово ставлю все на свои места и проверяю чтобы не чего не цепляло и работало как надо. Для крепления кожуха привариваю кусок уголка просверлил отверстие и приварил гайку и закрутил болт когда нужно все быстро снимается и настраивается, а самое главное работает.

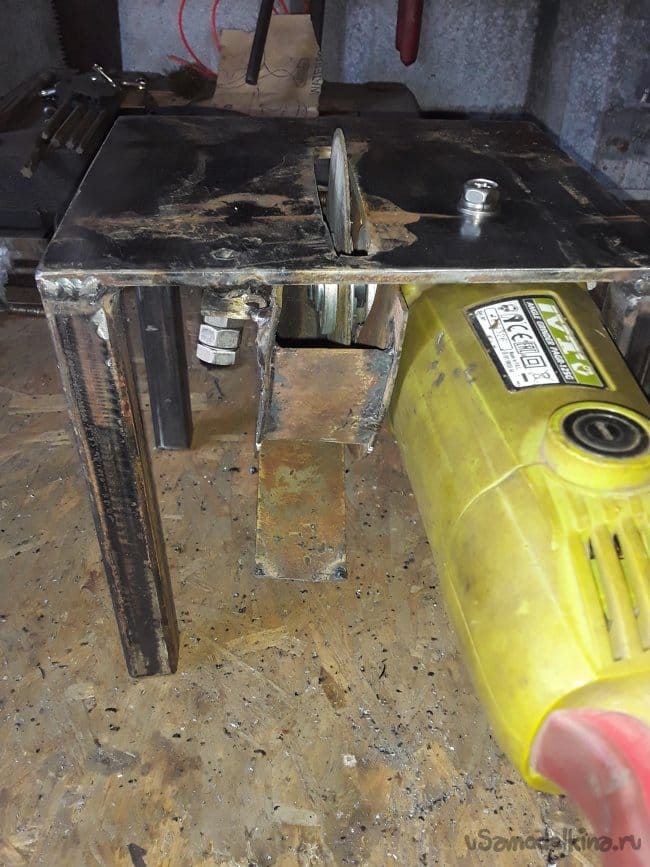

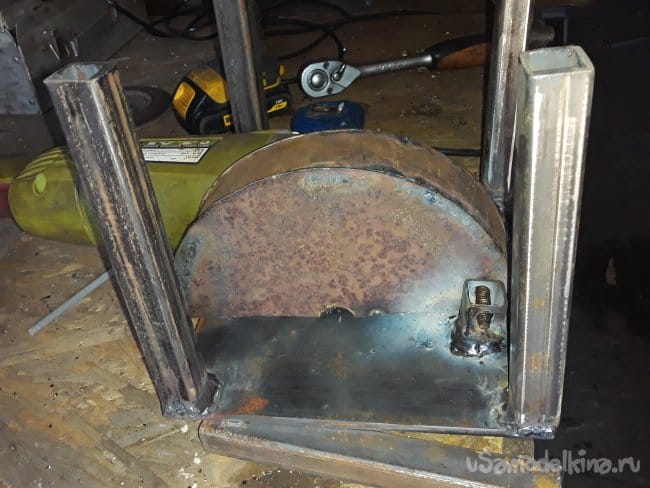

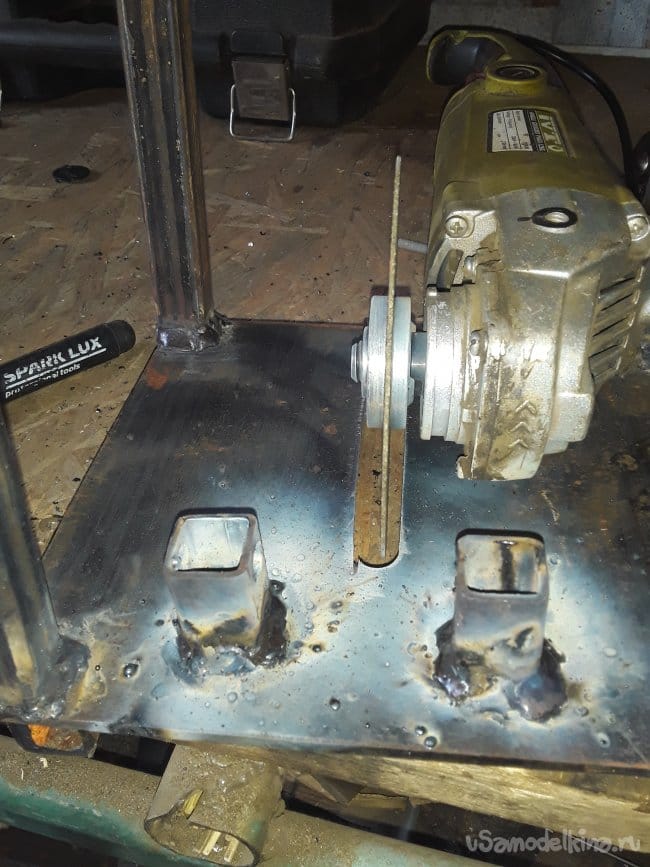

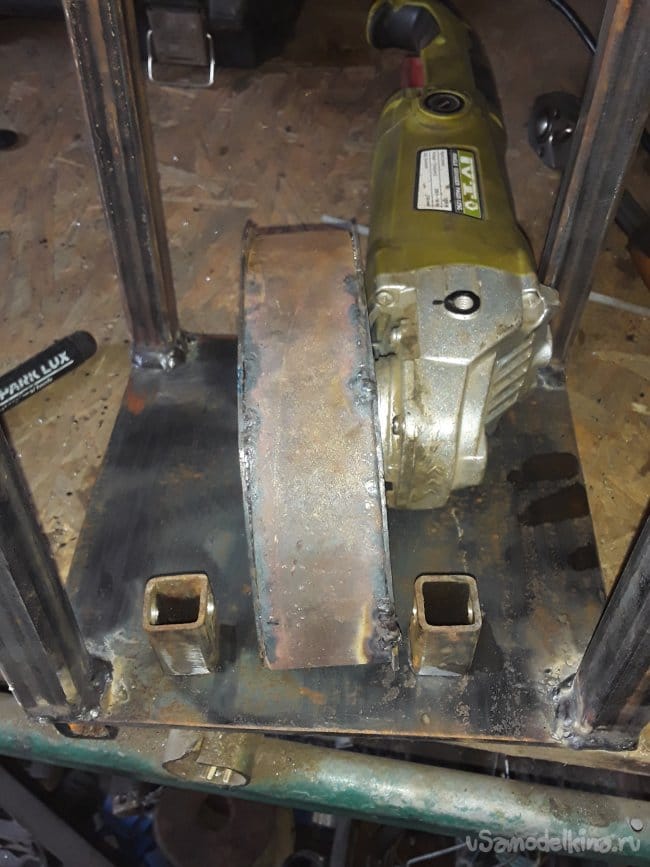

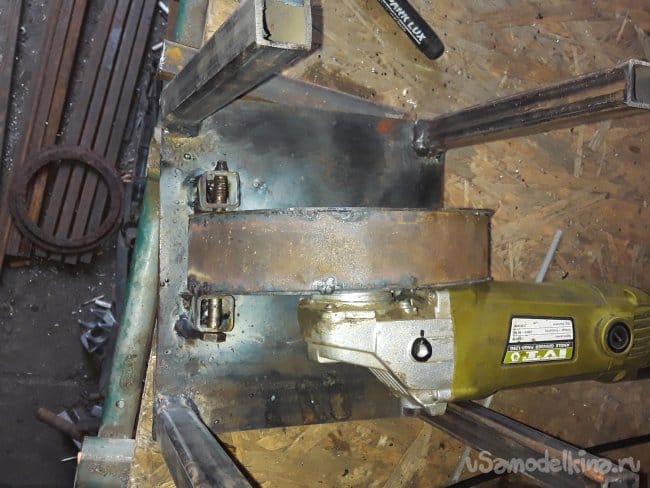

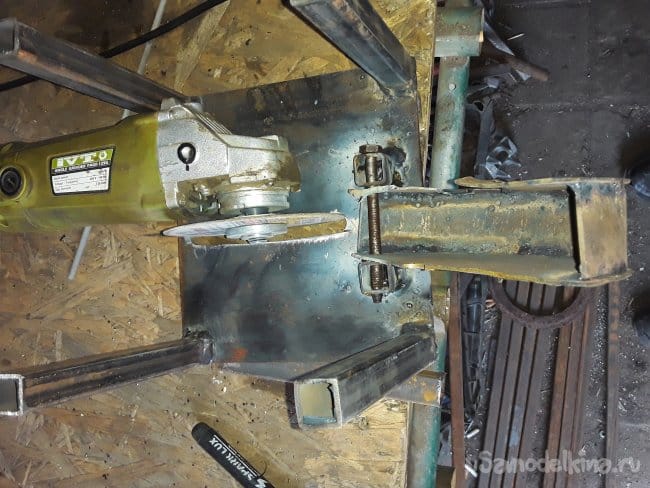

    Для крепления защитного кожуха приварил 2 отрезка проф.трубы затем просверлил 2 отверстия по краям и в самом кожухе ставлю длинный болт и все когда надо можно открыть кожух и снят болгарку для замены диска. Для фиксации кожуха приварил уголок и гайку на платформу

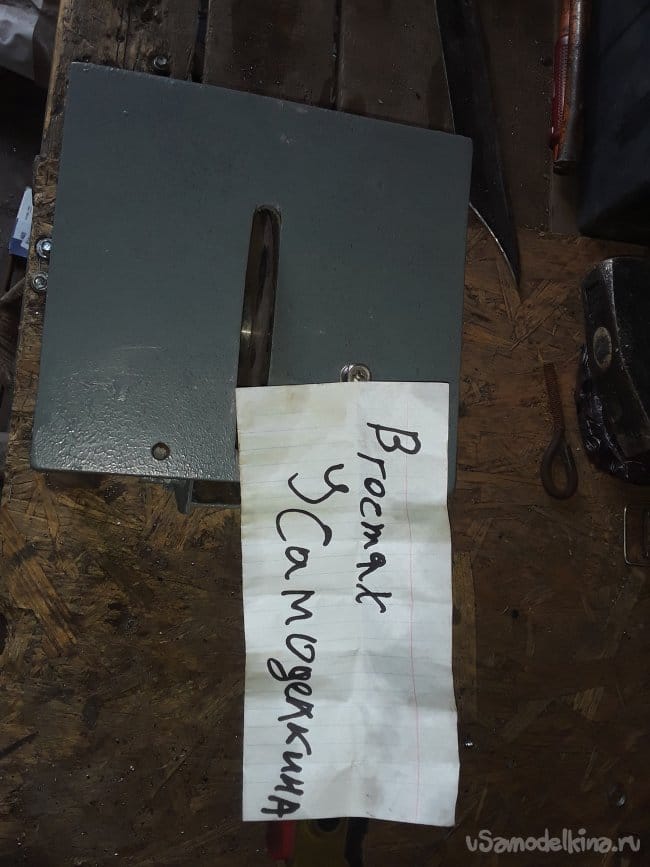

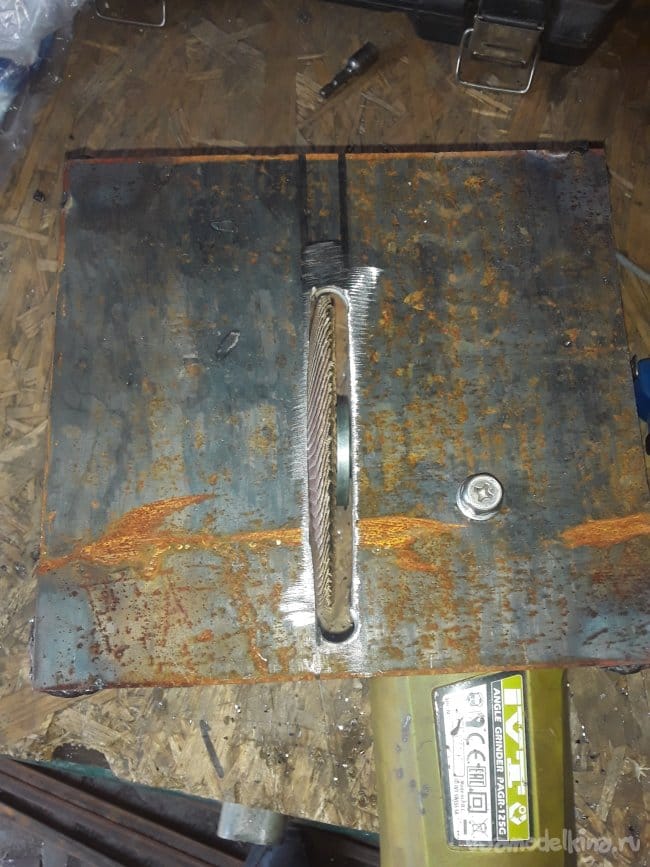

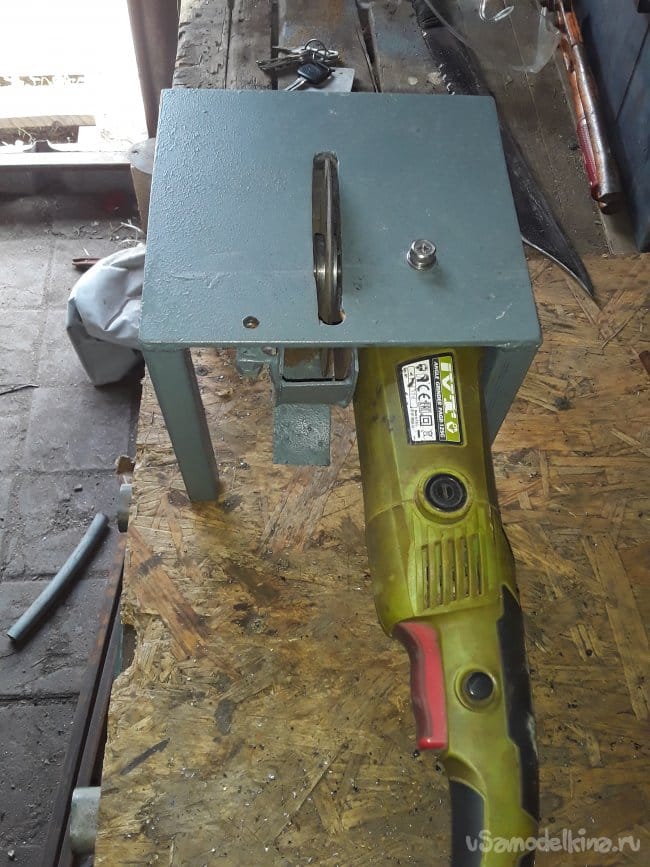

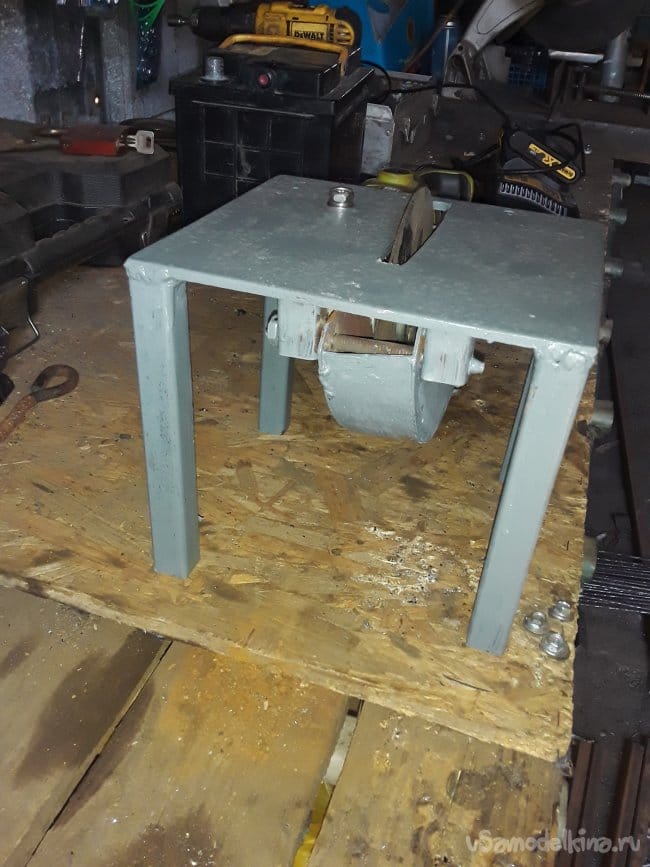

    Вот и все осталась приспособление готово все проверил все работает пыль, летит куда надо. Все швы зачищаю и крашу грунтом. После высыхания решил протестить сначала, попробовал отрезной потом лепестковый все работает все удобно и безопасно. Так же попробовал поставить диск по дереву и отпилил все лишнее от рукояти ножа в общем универсальная штука. Но опасная так что средство тб одеваем. Потом время будет поставить лампочку чтобы был свет при работе. В общем все готова можно использовать по назначению всем спасибо за внимание и до новых самоделок друзья.
