Минивытяжка из кулера компьютера

Минивытяжка из кулера компьютера


Данная минивытяжка может использоваться при паяльных работах, при выжигании по дереву, как вытяжка возле пепельницы и т. д.

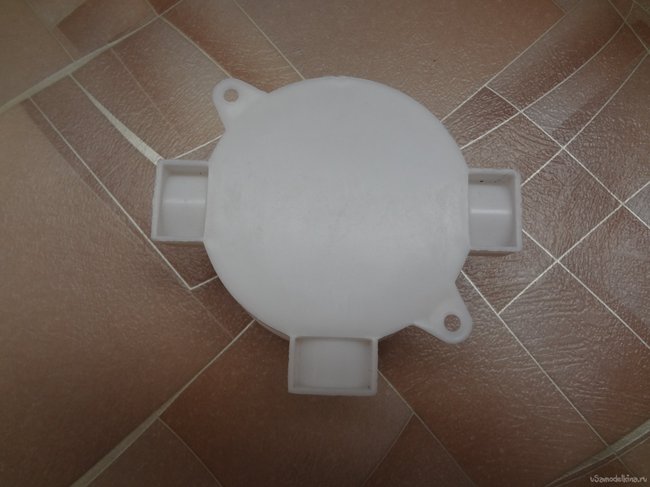

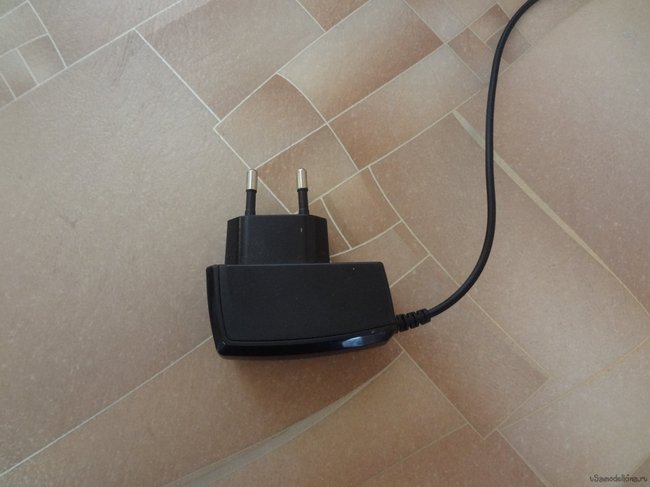

Для ее изготовления нам понадобиться кулер вентилятора (подойдет любого размера; в данном случае рассмотрим на примере мини кулера размером 60х60 мм), подходящая по размеру кулера электрическая распределительная коробка (желательно квадратная, т. к. более устойчивая к опрокидованию), блок питания с максимальным выходным напряжением 12 вольт (блок питания телефона чаще всего выдает 5 вольт, от денди или портативных DVD плееров 9-12 вольт; напряжение указано на самом блоке питания). В данном случае я использовал на 9 вольт от сломанного портативного DVD, с ним кулер не будет работать на полную мощность, т. к. рассчитан на 12 вольт, но и этой производительности вполне достаточно. Если вы хотите подсоединить к одному блоку питания сразу несколько кулеров, то не забывайте о максимальной нагрузке на которую он рассчитан (не больше суммарной нагрузки всех кулеров, иначе сгорит).

Минивытяжка из кулера компьютера

Минивытяжка из кулера компьютера

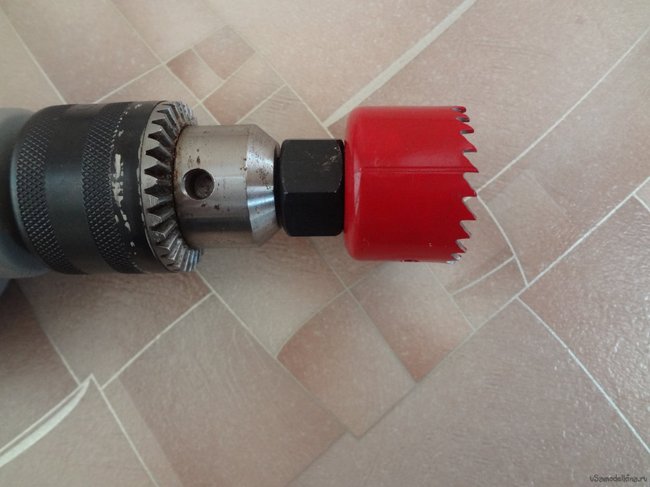

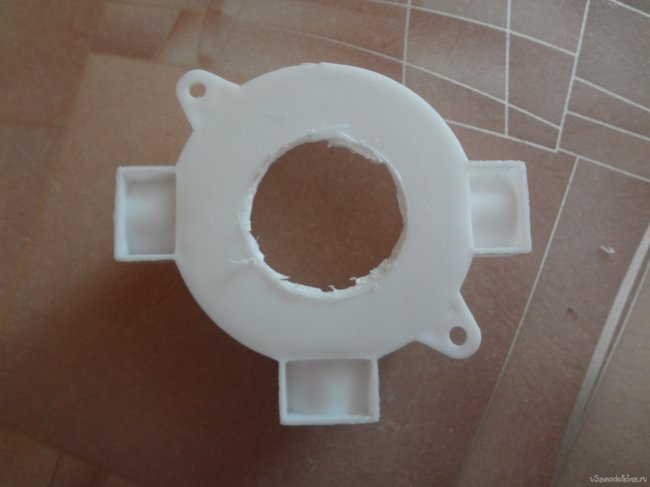

Для начала проделаем отверстие с помощью коронки по дереву в распред. коробке. Коронку взял размером чуть меньше самого вентилятора.
Минивытяжка из кулера компьютера


Минивытяжка из кулера компьютера

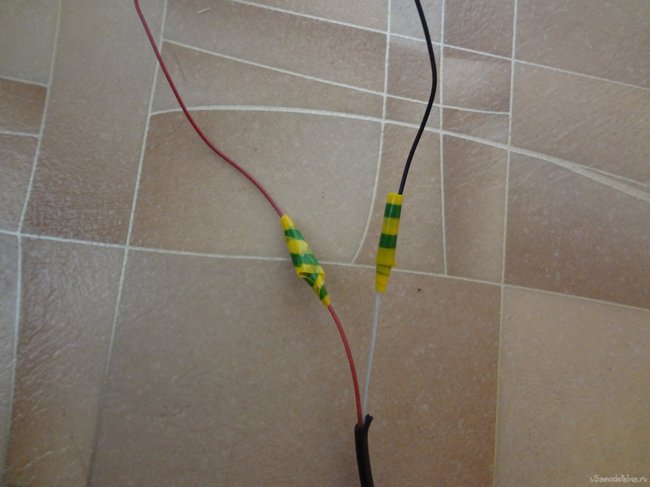

После этого зачищаем концы проводов блока питания и кулера (желтый заземление, он не нужен) и соединяем между собой в соответствии со цветом,изолируем изолентой.
Минивытяжка из кулера компьютера


Проверяем работу кулера и определяем сторону всаса. Приклеиваем с помощью клея момент кулер к распред. коробке таким образом, чтобы сторона всаса была снаружи.
У распред. коробки чаще всего имеется три отверстия для электрических проводов. Они всегда имеют так называемую глушку, которая легко снимается с помощью ножа или отвертки. Две нижние как видно на фото пригодились в качестве ножек. На третьей я снял глушку (предварительно проверил герметичность путем включения кулера и все пропуски в корпусе распред. коробки заклеил скотчем) и подсоединял отлично подходивший к ней обыкновенный полимерный шланг диаметром 10 мм, другой конец которого выводил на улицу через окно. Так как чаще работаю с минивытяжкой на застекленном балконе, то длина шланга состаляла всего 1 м. Мощности кулера достаточно. При выборе кулера и блока питания советую исходить из будущей длины и диаметра выходного шланга (точных методик рассчета нет). Чем больше размер кулера и выходное напряжение блока питания, тем конечно выше производительность. Старайтесь подбирать диаметр шланга максимально маленького размера.
