    Садовый электрощит с розеткой своими руками

    Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина». Сегодня я хочу рассказать вам о том, как я обустроил в садовой зоне удобную и безопасную розетку.


    Как я уже неоднократно упоминал, в последние годы я неспешно занимаюсь реконструкцией старого дома. А моя супруга, тем временем, занимается садово-огородными работами на этом участке. Вообще, "тема женщин-садоводов" - это отдельная тема! Моя супруга, например, "помешана" на двух вещах - это цветы и "обустройство моего быта".))))

    А на этом участке обе эти её жизненные цели совпали! Приезжая каждый раз, после работы, ко мне на стройку, она в полной мере может проконтролировать, что я "не голодный и по погоде одет", и, одновременно, заняться любимой темой - "цветочки".))))

    От цветов её, по моему мнению, нужно так-же кодировать, как меня - от инструмента! ))))). Она весь тёплый период (и не только) находит себе занятие на нашем "огороде", площадью примерно 3 сотки, на котором овощи занимают лишь, примерно 30 квадратных метров (да и то, половина из этой площади - теплица). Всё остальное - цветы! Оно, конечно, и хорошо... По крайней мере, она не лезет в мои "строительные" вопросы...))))). Каждый занимается своим любимым делом и получает от этого удовольствие! (Думаю, причина в том, что оба работаем "кабинетными инженерами", и тут происходит "отрыв" от нудной и нервной работы))))

    ..Но, периодически, она таки отвлекает меня от стройки требованиями что-то сделать "в её епархии". Например, мне пришлось сварить несколько Опор для вьющихся цветов, и обустроить теплицу.
    Кроме этого, я пообещал ей сделать в саду освещение, установив вдоль дорожек светильники. (Вот кто за язык-то тянул?))). И, так как она, хоть и корректно, но всё настойчивее напоминает мне про это, я решил, что надо бы этим заняться... Сами светильники сделаю зимой, когда будет больше времени. (А в том, что я их покупать не буду, я, почему-то, не сомневаюсь)))). Но вот, завести в сад электричество нужно сейчас. Зимой этим заниматься не сподручно, а по весне, если всё будет готово, можно сразу и смонтировать. Со временем в планах сделать в саду красивую "кованную" беседку. Даже место уже определено. А пока передо мной стала задача разместить электрощит просто в саду, а не на стене сооружения.

    Подумав, я решил не копать новых канав, а использовать кабель, который я протянул этим летом, прокладывая к септику канализационные трубы. У меня давно лежала бухта кабеля АВВГ 3х4. Алюминиевые кабеля как-то сейчас стараюсь не использовать. Но он был. Его не жалко.))) И, чтобы его "пристроить", я затянул его в трубу ПНД (тоже бухта есть в запасе) и проложил в канаве с трубой перед засыпкой. Руководствовался тем, что, возможно, когда-нибудь, подключусь к централизованной откачке канализации, которая проходит по улице неподалёку, и тогда в септике нужно будет установить фекальный насос. Вот пусть кабель и будет от септика до подвала.
    Так что, вопрос встал только о том, как обустроить электрощит, чтобы он не слишком бросался в глаза в саду, и, чтобы там была розетка (надоело каждый раз удлинители разматывать))) Ну, и чтобы потом от него можно было запитать садовое освещение.

    И я этот вопрос решил, используя следующие материалы:

    1. Электрический бокс.
    2. Дифавтомат на 10 А.
    3. Розетка для монтажа на DIN-рейку.
    3. Обрезок профильной трубы, сечением 50х25 мм.
    4. Пластиковая канистра от стеклоомывателя, ёмкостью 5 литров.
    5. Обрезок кабеля ВВГ 2х2,5.

    Начал я с того, что приобрёл вот такой пластиковый электрический бокс для навесного монтажа со степенью защиты IP65:



    В комплекте шла DIN-рейка:


    Нулевая шина:


    Пластиковое основание для крепления нулевой шинки на рейку:

    И крепёжные шурупы с заглушками:


    Он имеет, как уже говорил, степень защиты IP65. То есть, защищён от пыли и струй воды и его можно размещать на улице. И в него можно установить розетку, которая предназначена для крепления на DIN-рейку.




    Можно то можно, но не на земле же его положить!!)))... У меня же нет там пока никакого сооружения, чтобы можно было использовать его стену.

    Значит, нужно сделать какую-то стойку. Порывшись в "металлоломе", отыскал вот такой отрезок профильной трубы, сечением 50х25 мм:

    Решил, что на нём и закреплю...
    Вышел в сад, посмотреть на месте... Как раз шёл мелкий дождик.. И я подумал, что степень защиты - это, конечно, хорошо. Но, хотелось бы добавить какую-то дополнительную крышу. Например, на случай использования вот в такую погоду, под дождём. Ведь, когда я открою крышку и включу в розетку вилку, кабель не даст закрыть крышку обратно!

    Многие сейчас скажут, что, мол, пользоваться электроприборами во время дождя всё равно, не будешь... Только в жизни бывает всякое. Я могу что-то делать в теплице по соседству, например...

    Значит, на такой случай, нужно сделать дополнительную защиту! Какой-нибудь "колпак", наподобие тех, что над телефонами-автоматами раньше бывали, только соизмеримый по размерам. Его я решил сделать из пластиковой канистры. Выбор пал на вот такую, из за того, что она - серая, а все остальные - белые!)))


    Сперва я разметил контуры будущего "колпака" маркером:

    Потом вырезал техническим ножом. Получилось вот такое изделие:



    В боксе были штатные места крепления и заглушки для них. Но они располагались слишком широко (предназначались же для крепления на стену, а не на трубу). Поэтому, я, расположив на трубе колпак и бокс, просверлил тонким сверлом четыре отверстия:

    И закрепил конструкцию на трубе, используя шурупы с прессшайбой и кровельные уплотнительные шайбы, оставшиеся у меня от монтажа теплицы:


    Чуть выше сделал толстым сверлом отверстие для ввода кабеля. Его я "развальцевал", сделав овальным (кабель-то трёхжильный и в двойной изоляции):

    По задумке, кабель поднимется из земли внутри стойки и будет заведён через это отверстие, которое я после этого замажу силиконовым герметиком.

    Теперь займёмся самой стойкой. Так как я не хотел бетонировать её, а решил просто закопать, нужно что-то сделать с нижней частью, которая будет в земле, чтобы она там надёжно держалась. Для этого я распилил болгаркой конец профильной трубы вот таким образом:


    Потом надпиленные стенки будут отогнуты в стороны.
    Чуть ниже предполагаемого уровня земли я прорезал окно для ввода кабелей:


    В итоге, у меня получилась вот такая конструкция:


    Теперь нужно хорошенько обработать металлическую стойку. Ведь она будет закапываться в землю. Для этого я сначала покрыл её несколькими слоями "корабельного сурика". (Работаю я всё равно, по вечерам. В этот вечер было уже поздно. Сурик "схватывается" достаточно быстро, и я, не дожидаясь окончательной просушки, нанёс три слоя и уехал домой.


    Придя на следующий день, я окрасил стойку эмалью ПФ-115.


    И, пока подсыхает, занялся сборкой электрической части. Так как розетка будет на улице, я решил защитить её посредством установки диф-автомата.


    Сначала хотел не устанавливать нулевую шину. Ведь оба провода пойдут через диф-автомат. И оттуда - сразу на розетку. Провод заземления можно подключить напрямую к розетке. Но потом подумал, что я, ведь, собираюсь, в последствии, запитывать от этого-же щитка освещение садовых дорожек и беседки. Запитаюсь, скорей всего, через это же УЗО. Но, если в автоматах контакты позволяют зажать большое количество проводов, то клеммы розетки едва справляются с одной "четвёркой" и вывести из неё "землю" будет проблематично. Поэтому, пусть "земля" будет выделена на отдельной шине:


    Соединил розетку с автоматом перемычками:

    Всё. Готово. Можно устанавливать:


    И тут взгляд упал на приготовленный "колпак"...До сих пор я на него смотрел только с "лицевой" стороны. А теперь увидел, как он будет выглядеть при взгляде сверху:


    И сбоку:


    Как говорил известный персонаж: "Ой, халтура-а-а!!!" ))))
    Так уже кидается в глаза эта "канистровость".. Не люблю таких вот "поделок из подручного материала"...Я, конечно, понимаю, что сооружение - временное... Но, во-первых, не бывает более постоянного, чем временное, во-вторых, я представил реакцию супруги на такое "украшение" сада!....

    Канистру нужно заменить на другую, у которой нет такого фигурного дна, и нет сбоку "шкалы". К сожалению, под рукой нашлись только пятилитровые, обычного "белого" цвета.

    Но, решил, что лучше уж так... По крайней мере, у неё нет на днище никаких углублений.. Да и размерами она поменьше. Не так сильно в глаза будет кидаться. Вот из неё и вырезал новый "колпак":



    На глаза попалась изоляция от разделанного кабеля.

    Я, если мне нужно разделывать относительно большую длину, обычно режу аккуратно и изоляцию сохраняю - потом её можно использовать в качестве кромки для заделки неровно отрезанных краёв чего-либо:

    Вот и на этот раз решил обрамить края обрезанной канистры чёрным ободком... Чтобы хоть немного "скрыть происхождение"))))). Нанёс внутрь изоляции силикон, одел на края канистры, в которых насверлил отверстий у самого края и закрепил хозяйственной лентой:

    Когда высохло, получилось вот так:



    Собрал всё воедино:


    В саду, невдалеке от выхода кабеля, выкопал яму. Всё сооружение немного отнёс вглубь. Так, чтобы до него можно было дотянуться, но, в тоже время, чтобы летом растения как можно больше скрывали. Так что, отнёс поближе к временному соседскому заграждению (сосед тоже строится. Со временем забор хороший сделаем):




    Место входа кабеля обмотал липкой лентой.

    Её функция в том, чтобы не дать земле забить внутренность. Ведь я собираюсь потом подводить ещё кабеля. Тогда можно будет чуть отгребсти почву, снять ленту, и завести новый кабель.

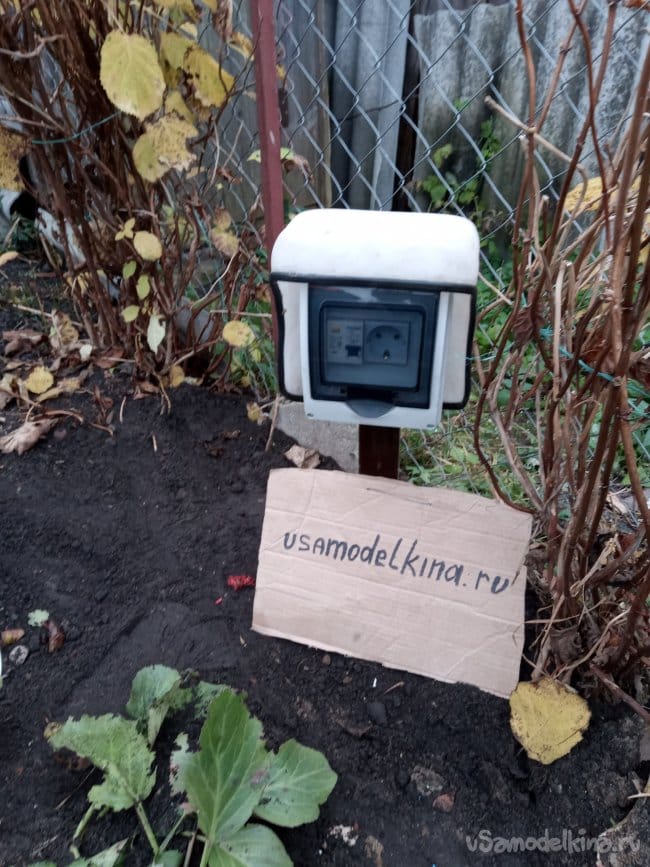

    Вот, собственно, и готово!




    Осталось подключить внутри дома, в электрощите (это я уже не фотографировал) и можно пользоваться...
    Хотя нет... Ещё нужно забить заглушку в трубу!))))



    Вот теперь - готово! )))
    Розетка надёжно защищена и "физически" и "электрически". В саду она не особо будет бросаться в глаза и не испортит вид. Даже сейчас, поздней осенью, когда почти нет листвы, она не особо привлекает внимание:
