    Самодельный power bank


    Люди придумали такую вещь, как power bank. Это средство хранения энергии, которую свободно можно носить с собой, использовать или передавать разряжающимся гаджетам. Грубо говоря, это аккумулятор с довольно большой емкостью Благодаря стандартному разъему USB к устройству можно подключить практически любой девайс, нужен лишь подходящий к нему переходник.
    Самодельный power bank

    Внутренняя начинка представляет собой литий-ионную батарею с большим запасом энергии

    Надо сказать, что повербанки преимущественно ориентированы на выполнение одной-единственной задачи – восполнение заряда у мобильных устройств. Простейшие модели, работающие с телефонами и смартфонами, можно приобрести за 1,5-2 тыс. И конечно заявленные параметры будут завышены.

    А допустим мне надо напряжение как 5В, так и 12В. Мудрить с повышающим преобразователем? Нет, лучше соберу ка я себе сам то, что мне нужно. А именно, 5В для заряда мобильных устройств и питания видеокамеры, а 12В для работы с ноутбуком, освещения и т.д.

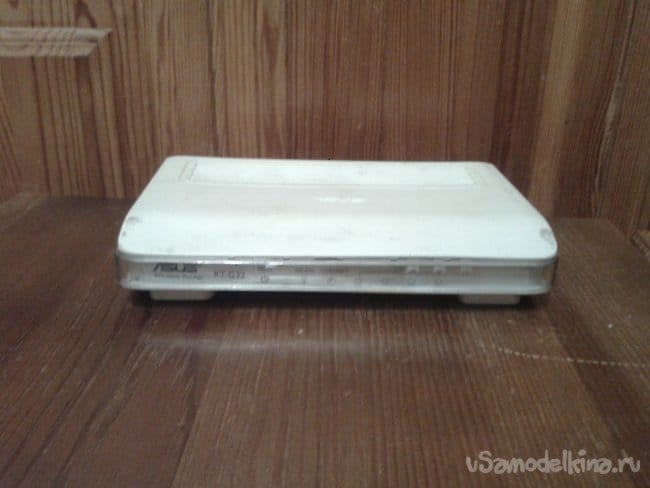

    Покопавшись в кладовки, я нашел сгоревший роутер с целым корпусом, китайский вольтметр, автомобильный выключатель, двойной USB разъем с понижением до 5В и три литий-ионных аккумулятора.

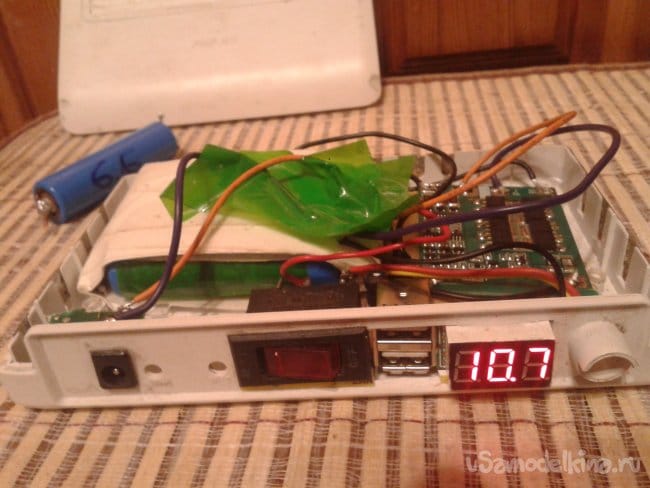

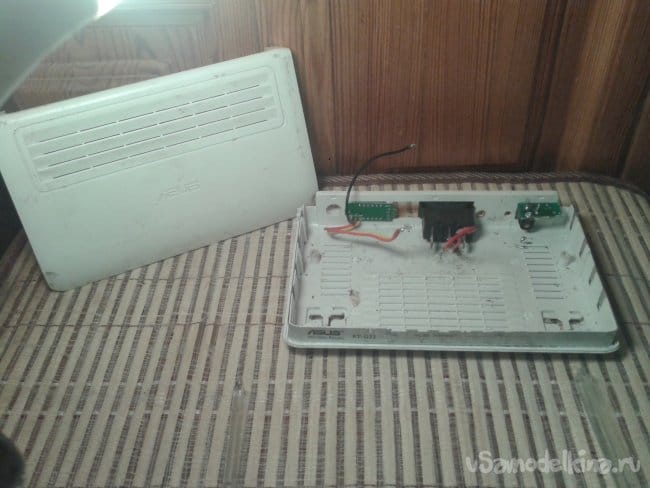

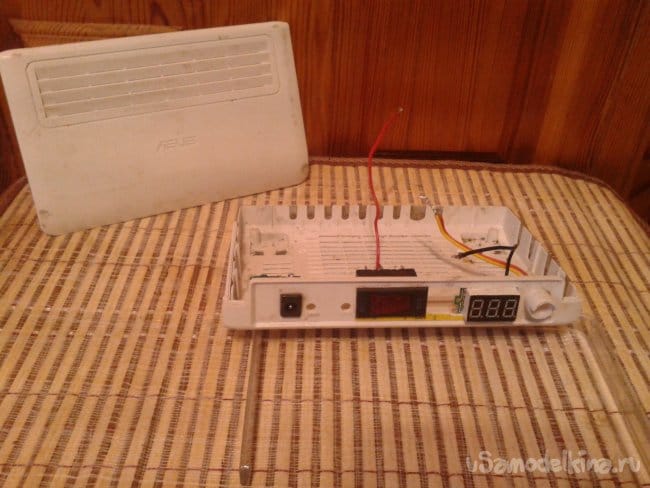

    Вольтметр, выключатель и разъем зарядки вклеил в корпус с задней части, частично используя готовые технические отверстия.

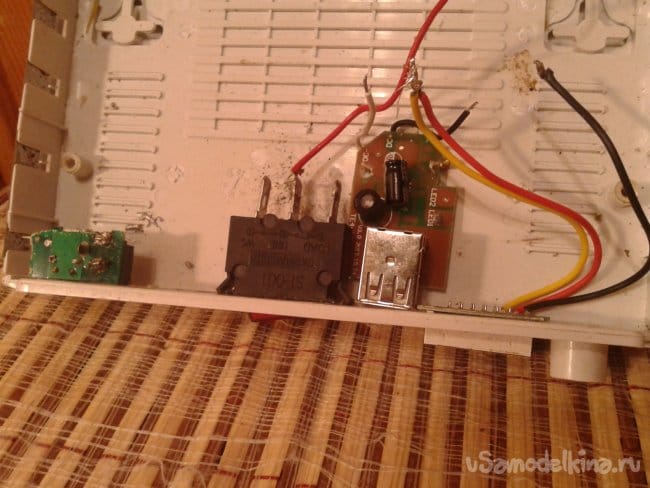

    USB разъем закрепил шурупами, для надежности от смещения во время подключения.

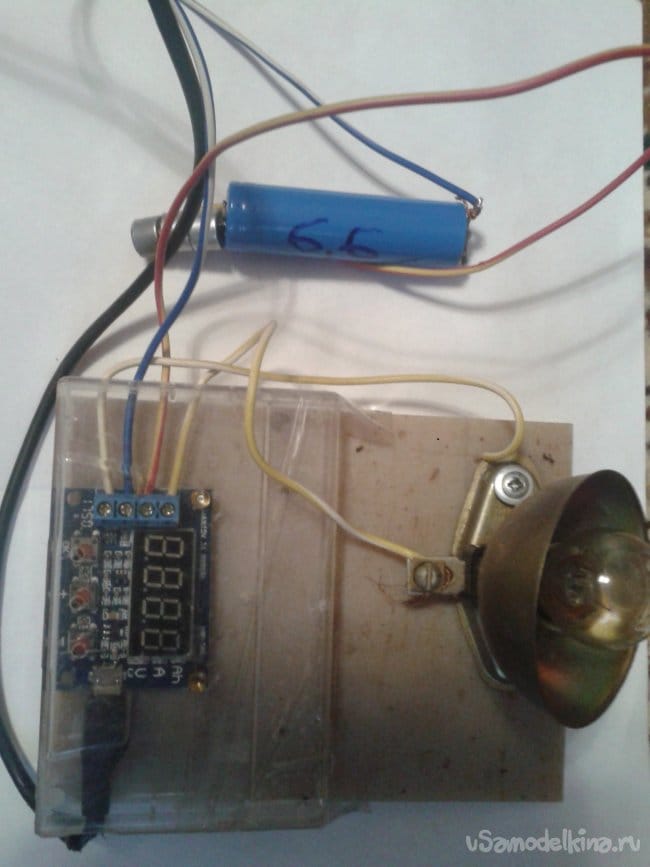

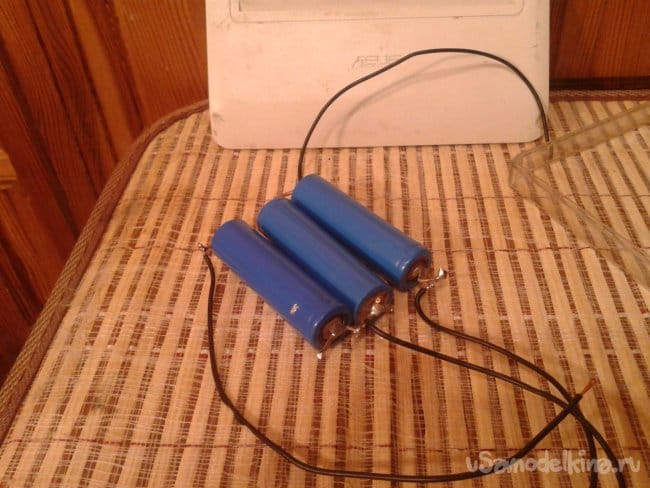

    Аккумуляторы протестировал и выбрал 3 штуки по 2 а/ч, спаял последовательно с отводами на BMS контроллер заряда 3S Li-ion батарей 18650 с током 25A и балансировкой.

    Почему выбрал именно этот контроллер? Да какой был под рукой, тот и поставил. Он проверенный и надежный.

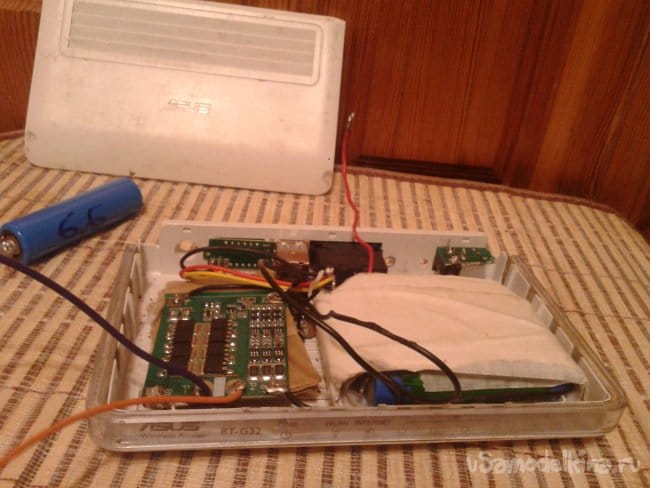

    Корпус оказался довольно таки вместительный, все влезло. Саму батарею расположил справа, заизолировал, BMS контроллер лег рядом с левой стороны. Выключатель служит для контроля оставшегося напряжения, включает и выключает вольтметр.

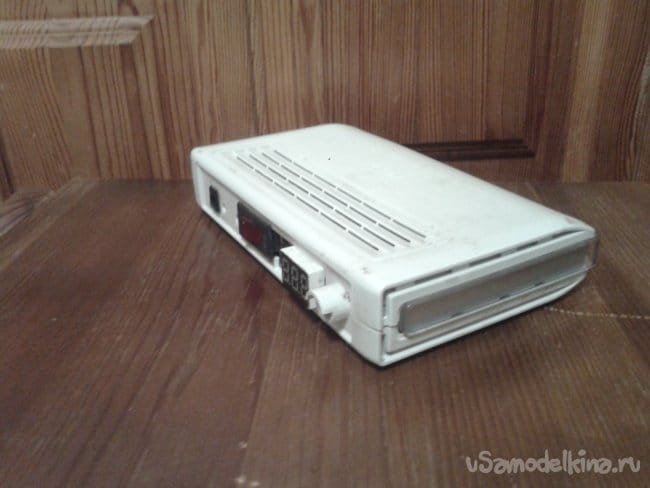

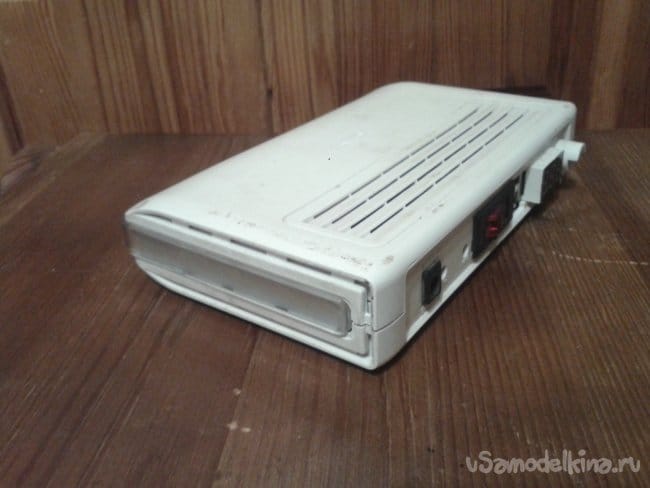

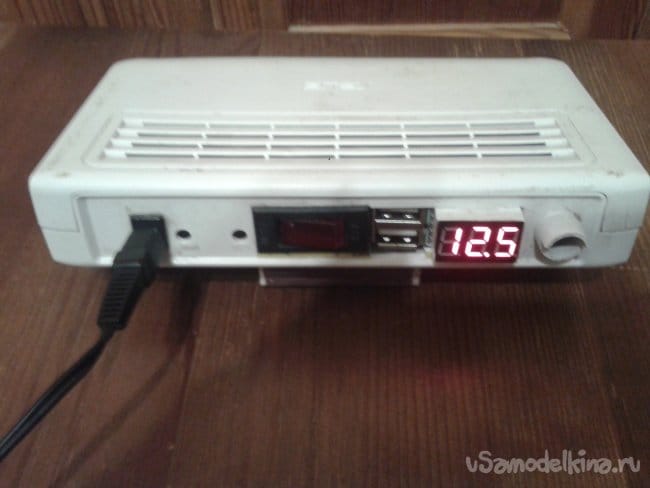

    Собрался корпус на удивление легко, вид нормальный и в карман влезает без проблем. Заряжается от зарядки 13В, 1А.

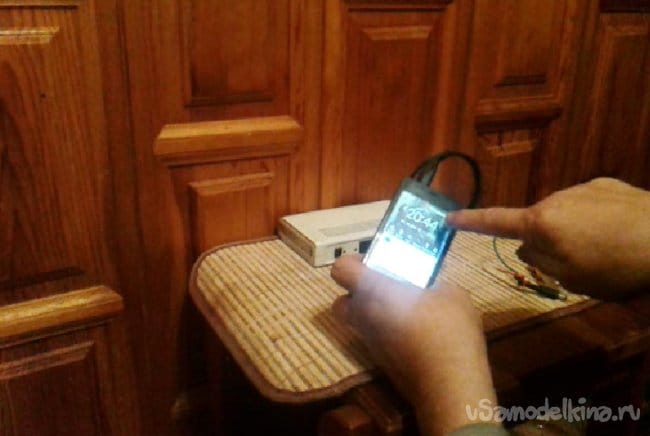

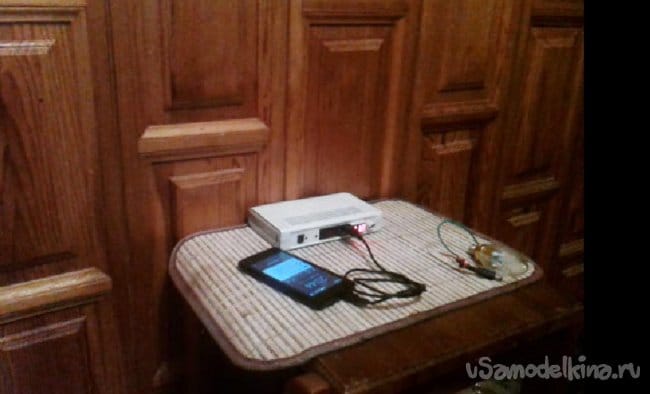

    Он прекрасно заряжает телефон от USB разъема и так же другую технику.


    Так же прекрасно работает ноутбук, с вынутыми собственными аккумуляторами и ярко горят лампы на 12В.

    Так зачем покупать, кормить китайцев, если руки с нормального места, можно сделать ну хуже чем они? А может и надежней, а главное под конкретные нужды. Собранный power bank, лично мне обошелся даром. Если потребуется помощней, или подберу коробочку аккуратную с большей емкостью, либо смастерю из дерева. Пока power bank нужен карманный.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Power Bank USB

    AT блок питания на TL494 своими руками

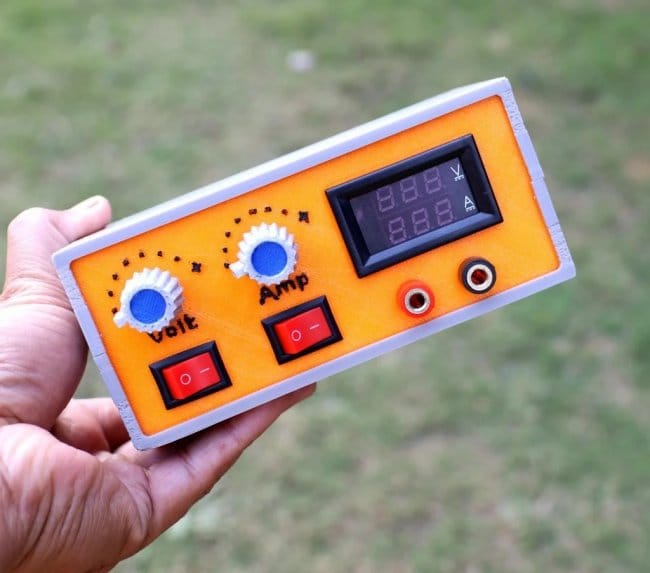

    Блок питания с регулировкой по току и напряжению
